Чем заделать штробу в стене под трассу кондиционера

Монтаж трассы кондиционера – что нужно знать

Приветствую всех гостей сайта Кондиционерщик! В наши дни практически в каждой квартире нового дома установка кондиционера осуществляется в 2 этапа. Вначале осуществляется подбор и закладка необходимых коммуникаций, что требует учета всех нюансов. Потому первый этап является самым сложным, трудоемким и ответственным. Чтобы вы могли обезопасить себя от многих ошибок, я расскажу про важные особенности монтажа «трассы».

Для тех, кто плохо представляет, что такое «трасса» для «кондёра», в двух словах приведу информацию:

В какой последовательности происходит подготовка к монтажу «трассы» кондиционера

Данная последовательность будет актуальна как для владельцев квартир, так и для монтажников:

Производится укладка «трассы» с нужным диаметром трубок. Подробнее об этом процессе напишу ниже.

Пошаговая инструкция укладки «трассы» для сплит-системы

Существуют ситуации, где монтаж магистрали требует нестандартного подхода, и без помощи специалистов не обойтись. Но сегодня разберем один из простых вариантов укладки «трассы»:

На этом заканчивается процесс укладки магистрали для «сплита». Для более полного понимания процесса настоятельно рекомендую прочитать еще статью про монтаж кондиционера в 2 этапа.

Как я уже говорил – укладка «трассы» является одной из самых сложных работ в процессе ремонта квартиры. Мастера – штукатуры должны знать всё про внутреннюю отделку помещений. Кондиционерщики обязаны знать все нюансы подключения кондиционера. А специалист, который подготовит «трассу» должен знать и о кондиционерах и об особенностях отделочных работ. Желаю всем находить лучших специалистов, которые выполнят задачу грамотно и до конца!

Дополняйте представленный материал своими комментариями!

Источник

Прокладка трассы для кондиционера: размер штробы, максимальная длина, залом и стоимость

Что такое трасса кондиционера?

Каждая сплит система состоит, как минимум, из двух модулей внешнего и внутреннего типа. Количество внутренних модулей определяется мощностью оборудования и зависит от площади помещения.

Все модули соединяются между собой системой трубопроводов, обеспечивающих передвижение хладагента и слив конденсата.

Система трубопроводов, соединяющая внутренний модуль с внешним, а также кабельная питающая линия называются трассой кондиционера

Помимо трубопровода, все модули соединены кабелем, обеспечивающим питание и управление. Именно этот кабель и трубопровод, соединяющие все модули, и получили название – трасса кондиционера.

Требования и нормы

Обычно блоки кондиционера соединяются между собой медной трубкой. Установка оборудования должна вестись лишь только после тщательного определения места его расположения, так как сдвинуть устройство даже на несколько сантиметров будет после уже невозможно.

Внешней блок следует расположить таким образом, чтобы к нему был обеспечен легкий доступ в случае поломки. Если это невозможно из квартиры, то до блока должны добраться промышленные альпинисты. Прокладывая трубу, вы должны учитывать, что она не должна проходить под острым углом, так как она может загнуться, что будет мешать нормальной эксплуатации.

Способы закладки трассы для кондиционера

Перед тем как приступить к штроблению стены под кондиционер, следует разобраться с тем, какие способы проведения работ существуют. Важно помнить, что система со временем может выйти из строя, а значит, потребует ремонта. Таким манипуляциям легче поддается трасса, незакрытая в стену. Второй способ предполагает полное декорирование трассы, но это может усложнить последующую проверку работоспособности и ремонт.

Вычисления и разметка магистрали

Разные кондиционеры диктуют свои условия по выбору параметров магистрали. Она может иметь определенную длину. Для бытовых систем максимальная протяженность достигает 20 м. Если это значение будет увеличено, можно столкнуться со снижением уровня производительности. Перед тем как начинать штробление для прокладки трассы под кондиционер, следует учесть некоторые рекомендации. Так, если в наличии обычное оборудование, то между блоками должно быть выдержано расстояние по высоте в пределах 12 м. При установке внутреннего блока следует отступить от поверхности потолка около 10 см, что обеспечит нормальную циркуляцию воздуха.

Когда кондиционер устанавливается перед финишным декорированием потолка, нужно учесть, на сколько опустится покрытие, чтобы правильно определить место расположения блока. Даже если помещение имеет довольно внушительную площадь, в нем рекомендуется устанавливать лишь одно устройство. Монтаж оборудования сопровождается еще и правильным расположением предметов мебели. Если в комнате будут высокие шкафы, они могут стать преградой для потоков воздуха, что повлечет снижение эффективности работы оборудования и перерасход электроэнергии.

Как начинается монтаж штробы

Конечно, процесс штробления лучше осуществлять во время ремонта или перед его началом. В принципе можно все сделать после приведения квартиры в порядок, но это потребует дополнительных расходов и вновь появится грязь. Для начала нужно определиться с объемом работы. Если это сплит-система, то процесс штробления займет не очень большую площадь. Если хозяин решил поставить фанкойлы, то здесь абсолютно другая работа. Давно известно, что чем успешнее проведен монтаж, тем лучше эксплуатируется сплит-система. Поэтому вызов специалистов всегда экономически обоснован. Они следуют определенному алгоритму действий.

Фото 1. Разметка штробления

Стоит учесть, что прокладка магистралей с помощью штробления процесс недешевый, но эстетичный и надежный.

Процесс закладки трассы для кондиционера

Механизм закладки трассы для сплит-системы подразумевает применение медных труб с их непосредственной установкой. Прокладка трассы требует применения специальной инструкции, чтобы эксплуатация кондиционера в дальнейшем была успешной. При создании трассы на бумаге сразу нужно рассчитать максимальную длину магистрали. Часто хозяева хотят установить кондиционер в понравившемся им месте, но технологически из-за ограничений в длине это сделать бывает невозможно.

Установку трассы, лучше всего осуществлять с использованием декоративного короба, в который можно спрятать все трубопроводы кондиционера. Такой метод позволяет легче находить неполадки в магистралях, чем разбирать стену и искать их там. Обычно оба способа монтажа имеют существенные плюсы и минусы. Для каждой отдельной установки, нужно взвесить все достоинства и недостатки подобных методик.

Какие ключевые действия нужно осуществить при закладке трассы?

Алгоритм штробления

Рассмотрим инструкцию, которую применяют профессионалы в процессе штробления стены под кондиционер. Главное в таких действиях соблюдать нужные этапы последовательно.

Существует несколько способов штробления, зависящих от дренажа.

Первый способ. Трубопроводы (фреоновый и дренажный), располагаются вместе. В этом случае наклон штробы составит порядка трех градусов, чтобы конденсат не застаивался.

Второй способ. Дренаж монтируется в другом месте. Наклон не нужен. Штроба делается традиционно. Есть возможность протянуть трубопровод под потолком.

Третий способ. Монтируется насос, который и будет отвечать за вывод жидкости.

Теперь основные рекомендации.

Процесс раскатки труб и укладывание их в штробу

Четкие и грамотные действия обеспечат не только долгую жизнь системы, но и дадут возможность не переделывать такую трудную работу.

Со стороны фасада не должно быть заметно никаких элементов, выглядывающих из штробы. Это приведет к возникновению проблем при оштукатуривании.

Зачем нужна опрессовка трассы

Такое действие носит скорее рекомендательный характер. Профессионалы его делают всегда. Возникает возможность определить повреждения трубопровода, которые могли произойти в процессе монтажа. Опрессовка магистрали осуществляется при помощи азота с давлением в тридцать четыре атмосферы. Вероятность возникновения разгерметизация, сразу будет замечена мастерами и служит возможностью исправления ошибки. Потом, это будет сделать значительно дороже и труднее.

Раскатка труб и укладка в штробу

Трубы должны лежать без заломов и острых углов

Перед монтажом трубы раскатываются в прямую линию. В этот момент важно не наступить случайно, потому что медь – материал мягкий и легко сминается. Утеплители надеваются на обе трубы, диаметр которых зависит от мощности оборудования.

На межблочный кабель надевается гофра, и все части собираются и перематываются скотчем. Возле внутреннего блока нужно оставить запас трубы 50 см. Возле внешнего блока 1 – 1,5 метра.

Далее трасса укладывается в штробу и крепится с помощью монтажной ленты и дюбелей. Важно, чтобы пучок не выступал за пределы стены – это будет создавать проблемы при штукатурке.

Опрессовка трассы

Опрессовка необходима в целях безопасности. Если рабочие повредят трассу, то опрессованная система издает громкий звук. На данном этапе можно восстановить трассу, не поломав оборудование. Также можно установить манометр для измерения давления.

Чистка трассы кондиционера

В медные трубы не должна попасть влага, так как это нарушает химические показатели фреона, при которых образуются едкие соединения. Жидкость может повредить детали кондиционера изнутри, и он быстро выйдет из строя. Для чистки используется специальное оборудование, удаляющее влажный воздух, после чего концы труб плотно закрываются заглушками.

Закрытие штробы

После завершения всех работ можно замазывать штробы строительной смесью. Если коммуникации прокладывались по потолку, можно продолжать ремонт и заделывать потолок гипсокартоном. После замазывания желательно сфотографировать месторасположение магистрали с указанием расстояний от стен, от пола, чтобы в случае повреждений разбирать стену минимально.

Когда завершится чистовой ремонт, останется позвать мастеров, или самостоятельно установить внешнее и внутреннее оборудование, затем подключить его и проверить корректность работы.

В солидных компаниях в цену работ входит уборка мусора после прокладки магистрали. Для этого у монтажников имеются пылесосы со специальными мешками для пыли. Одновременно можно заключить договор на сервисное обслуживание своей системы, чтобы не чистить внешний блок, рискуя жизнью. Услуги строительного альпинизма стоят очень дорого, а полную чистку нужно проводить раз в году минимум, если кондиционер находится в чистом от пыли и тополиного пуха месте.

Возможные проблемы и заломы по трассе кондиционера

Проблемы при установке оборудования чаще всего возникают по вине хозяев помещения, которые не зная нюансов, требуют выполнить действия, не рекомендуемые производителем:

Для самостоятельного проведения подобных работ нужна консультация специалиста или подробное изучение инструкции, наличие инструментов и специальных приборов, без которых нельзя выполнить установку качественно.

Сооружение трассы кондиционера

Первым этапом работ по монтажу трассы для соединения сплит системы с внешним блоком считается разметка штробы. Она может быть выполнены различными способами.

На этапе разметки штробы нужно учесть расположение других коммуникаций, чтобы избежать их повреждения

При разметке необходимо учесть расположение других коммуникаций, чтобы избежать возможного их пересечения или повреждения.

Порядок выполнения штробления

Способ разметки штробы зависит от особенностей дренажной системы и местом слива конденсата:

После сверления отверстия в стене для подключения трассы к уже установленному наружному блоку можно начинать разметку трассы, двигаясь от отверстия в стене до нижнего угла блока, расположенного внутри помещения. При выполнении поворотов следует избегать резких изгибов. Уклон лучше всего выдерживать постоянным на всем протяжении магистрали.

Чтобы обеспечить ровную канавку в стене лучше до начала штробления с помощью угловой шлифовальной машины прорезать края. После этого можно выполнять штробление при помощи перфоратора.

При штроблении стен перфоратором получить ровные края практически невозможно, лучше сначала прорезать их с помощью болгарки. Идеальным вариантом при отсутствии штробореза можно считать использование насадки на болгарку

Обычно достаточно сделать штробу глубиной 6 см. В случае необходимости можно уменьшить глубину вдвое, но при этом расширить штробу до 8 см. В этом случае коммуникации будут уложены в борозду не в глубину, а в ширину.

Расчет требуемых материалов

Для бытовых приборов мощностью до 3 кВт в зависимости от модели используются медные трубы для устройства трассы кондиционера диаметром 1/4 или 3/8 дюйма, что соответствует 6 и 10 мм.

При расчете длины трубки следует учитывать расстояние под внутренним блоком около полуметра, толщину стен, длину штробы, расстояние снаружи от стены до кранов блока. Длина трубы снаружи тоже лучше сделать не менее полуметра, чтобы обеспечить плавность изгиба.

Размер электрического кабеля рассчитывается подобным образом. С той лишь разницей, что длина под внутренним блоком составляет около 1,2 м, а длина снаружи – на 0,2-0,3 м длиннее трубок. Не лишним будет предусмотреть укладку дополнительного кабеля, который можно использовать для подключения дополнительных датчиков.

Для устройства дренажной магистрали предпочтительнее применение гофрированного шланга диаметром 16 мм. Расчет длины аналогичен расчету длины трубопровода, с учетом длины под внутренним блоком около 0,5 м, длина на улице – около 1,2 м.

Особенности монтажа трассы

Начинать прокладывать трассу лучше всего с того края, который выходит на улицу. Из трубок и электрокабелей формируем жгут, надеваем на него флекс и обматываем скотчем на ту часть длины, которая будет проходить сквозь стену. Это необходимо для предотвращения повреждения утеплителя.

Перед протаскиваением трубок и кабеля на улицу нужно сформировать из них жгут, надеть флекс и обмотать скотчем для того, чтобы избежать повреждения утеплителя

После этого жгут необходимо протащить сквозь стену с учетом длины наружной части, рассчитанной ранее.

Далее все материалы необходимо уложить в штробу, соблюдая следующие правила:

После опрессовки нужно удалить из системы остатки жидкости и можно выполнять подключение блоков и заправку хладагента.

Для проведения опрессовки в систему нужно закачать азот и оставить его на 30 минут. После чего можно слить азот и просушить систему

После проверки работы системы можно приступать к закрытию штробы строительной смесью.

После проведения опрессовки, а еще лучше после заправки хладагентом и проверки работы кондиционера, можно закрывать штробу строительной смесью

Строительную смесь нужно выбирать в зависимости от материала, из которого изготовлены стены. Для кирпичной и бетонной стены идеально подойдут смеси на основе цемента. С выбором оптимального времени для монтажа кондиционера ознакомит следующая статья, прочитать которую мы советуем всем потенциальным покупателям оборудования.

Выводы и полезное видео по теме

Правила прокладки трассы кондиционера, материалы и оборудование, необходимые для проведения работ:

Прокладка трассы кондиционера – очень важное мероприятие, так как от правильности выполнения работ во многом зависит производительность и долговечность эксплуатации климатического оборудования. Большую часть работ вполне возможно выполнить своими руками, для этого не требуется каких-либо особенных навыков и специального оборудования.

Если пойти дальше, то можно самостоятельно провести опрессовку и заправку системы, но тут уже нужно тщательно продумать и определиться, стоит ли тратить средства на приобретение дополнительного оборудования или прибегнуть к услугам монтажников.

Но экономия средств и так будет очевидной, ведь прокладка трассы – достаточно дорогое мероприятие, особенно, если используется штробление и трубы прячутся в стены.

Источник

Штроба под кондиционер в несущей стене

Штробление стены под кондиционер

Любая установка сплит-системы действие очень ответственное на любом этапе. Ведь стоимость кондиционера довольно приличная и некачественная работа пор монтажу может привести не только к нарушению работы аппарата, но и к его поломке. А это уже дополнительные финансовые потери и головная боль в будущем. Одним из основных шагов по грамотной установке кондиционера будет процесс штробления стен под проводку и трубопроводы. Такой процесс зависит не только от профессионализма мастеров, но и от материала с которым придется работать. Стены в домах отличаются по изготовлению. Процесс штробления в кирпичных домах существенно отличается от работы с бетоном или деревом. Поэтому подбор квалифицированных мастеров является важным шагом. Также одним из основных моментов станет наличие необходимого инструмента для проведения подобной деятельности. В данной статье мы подробно опишем процесс штробления с попутной закладкой трасс в штробу. Если у вас есть необходимые навыки и умения, и вы смогли достать инструмент, то почему бы не сэкономить на вызове мастера и не провести процедуру самостоятельно.

Конечно, процесс штробления лучше осуществлять во время ремонта или перед его началом. В принципе можно все сделать после приведения квартиры в порядок, но это потребует дополнительных расходов и вновь появится грязь. Для начала нужно определиться с объемом работы. Если это сплит-система, то процесс штробления займет не очень большую площадь. Если хозяин решил поставить фанкойлы, то здесь абсолютно другая работа. Давно известно, что чем успешнее проведен монтаж, тем лучше эксплуатируется сплит-система. Поэтому вызов специалистов всегда экономически обоснован. Они следуют определенному алгоритму действий.

Фото 1. Разметка штробления

Стоит учесть, что прокладка магистралей с помощью штробления процесс недешевый, но эстетичный и надежный.

Механизм закладки трассы для сплит-системы подразумевает применение медных труб с их непосредственной установкой. Прокладка трассы требует применения специальной инструкции, чтобы эксплуатация кондиционера в дальнейшем была успешной. При создании трассы на бумаге сразу нужно рассчитать максимальную длину магистрали. Часто хозяева хотят установить кондиционер в понравившемся им месте, но технологически из-за ограничений в длине это сделать бывает невозможно.

Установку трассы, лучше всего осуществлять с использованием декоративного короба, в который можно спрятать все трубопроводы кондиционера. Такой метод позволяет легче находить неполадки в магистралях, чем разбирать стену и искать их там. Обычно оба способа монтажа имеют существенные плюсы и минусы. Для каждой отдельной установки, нужно взвесить все достоинства и недостатки подобных методик.

Какие ключевые действия нужно осуществить при закладке трассы?

В предыдущем пункте описывалось, что все модификации кондиционеров имеют индивидуальный диапазон использования длины трубопровода. В сплит-системе границы таких величин колеблется от пятнадцати до двадцати метров. Когда в процессе монтажа данную длину превышают, то производительность кондиционера значительно снижается.

Определяемся с расстоянием.

Рассмотрим инструкцию, которую применяют профессионалы в процессе штробления стены под кондиционер. Главное в таких действиях соблюдать нужные этапы последовательно.

Существует несколько способов штробления, зависящих от дренажа.

Первый способ. Трубопроводы (фреоновый и дренажный), располагаются вместе. В этом случае наклон штробы составит порядка трех градусов, чтобы конденсат не застаивался.

Второй способ. Дренаж монтируется в другом месте. Наклон не нужен. Штроба делается традиционно. Есть возможность протянуть трубопровод под потолком.

Третий способ. Монтируется насос, который и будет отвечать за вывод жидкости.

Теперь основные рекомендации.

Фото 2. Укладка трассы

Четкие и грамотные действия обеспечат не только долгую жизнь системы, но и дадут возможность не переделывать такую трудную работу.

Со стороны фасада не должно быть заметно никаких элементов, выглядывающих из штробы. Это приведет к возникновению проблем при оштукатуривании.

Такое действие носит скорее рекомендательный характер. Профессионалы его делают всегда. Возникает возможность определить повреждения трубопровода, которые могли произойти в процессе монтажа. Опрессовка магистрали осуществляется при помощи азота с давлением в тридцать четыре атмосферы. Вероятность возникновения разгерметизация, сразу будет замечена мастерами и служит возможностью исправления ошибки. Потом, это будет сделать значительно дороже и труднее.

Монтаж кондиционера предполагает подготовку к эксплуатации в идеальном виде. В медную трубу может попасть влага, что ухудшит химические характеристики фреона. Получившееся соединение быстро вывеет из строя коммуникации. Поэтому профессиональные установщики обязаны применить специальное оборудование для удаления влаги. Затем уже можно ставить заглушки.

Окончательный шаг предполагает замазывание штробы специальной смесью из строительного магазина. Профессиональные мастера после закрытия штробы фотографируют место ее расположения, для быстрого обнаружения в случае надобности. Теперь можно произвести чистовую отделку. Обязательно перед уходом специалистов нужно проверить правильность работы кондиционера во всех режимах. Только тогда работа будет считаться выполненной.

Условно проблемы можно разделить на две категории вина хозяев и вина установщиков.

Что делают хозяева.

Что неправильно делают установщики.

Процесс штробления – дело ответственное. Поэтому лучше позвать квалифицированных специалистов. Проблема в том, чтобы не нарваться на бракоделов, мечтающих просто заработать.

Штроба от кондиционера

В бетонной стене имеется широкая и глубокая штроба, в которую уложены трубки от кондиционера. Подскажите, чем этот канал лучше заделать? Если я правильно понимаю, нужно использовать какую-то цементную штукатурку с водоотталкивающими свойствами. Например, Кнауф грюдбанд подойдет? Или лучше выбрать что-то другое?

Примерно такой алгоритм:
(0. Посчитать количество этажей сверху.)

Штроба у меня диагональная. Но дело не в этом. Колонна не задета. Каркасная система дома – рамно-связевая с монолитными плитами перекрытия. В чем тут может быть проблема?

void написал :
. заделать ремсоставом/расширяющимся бетоном.

Можете указать конкретное название наиболее подходящего ремсостава?

20 см кабельканала 100*60 навряд-ли испортит вам ремонт.

Denuc написал :
Штроба у меня диагональная. Но дело не в этом. Колонна не задета. Каркасная система дома – рамно-связевая с монолитными плитами перекрытия. В чем тут может быть проблема?

Каждый считает себя умнее проектировщиков дома. Стена может быть как несущей конструкцией, так и диафрагмой жесткости. Если было бы можно сэкономить ее сделали бы не из армированного бетона, а из пенобблоков/гипрока/монтажной пены – материал по вкусу. Неужели вы думаете, что плиты там потому что строителям денег девать некуда?

Арматуры много перебили?

Denuc написал :
Можете указать конкретное название наиболее подходящего ремсостава?

ceresit cx-15
ivsil render

void написал :
20 см кабельканала 100*60 навряд-ли испортит вам ремонт.
Каждый считает себя умнее проектировщиков дома.

Возможно, если бы я принимал решение сейчас, то не стал бы трогать стену. К сожалению, раньше даже не подумал об этом. Теперь нужно думать, как минимизировать возможный урон. Как сделать наиболее правильно – вы написали в своем первом посте. Но, как вы понимаете, поступать таким образом мне сильно не хочется по вполне очевидной причине. Но и полагаться на авось тоже не хочется. Для начала хочу все-таки разобраться что к чему – действительно стене был нанесен существенный урон или нет. И как все-таки лучше этот урон минимизировать, сохранив кондиционерные коммуникации в стене?

Две вертикально идущие.

Спасибо, пойду изучать.

Что-то не удается найти в моем городишке. Ceresit СN 83 подойдет?

до 35мм, и он наверняка текучий

Специально промерял сегодня штробу – в основном глубина везде меньше 40 мм. Насчет текучести согласен – если и вправду СN 83 текучий, то точно искать другой вариант. Тем более, что прозвонил тут с утра разные конторы – вроде ivsil render смогут мне под заказ привезти в конце следующей недели.

Denuc написал :
BV, а про диаметр арматуры вы с какой целью спрашивали, на что это влияет?

7мм не так страшно

Хорошо, если так. Кстати, помимо вертикальных и горизонтальных, там в стене еще диагональные арматуры имеются – они чуть глубже залегают. Все они остались в целости, только одна обнажилась немного, там где углубление штробы максимальное.

Вот еще некоторые детали. Глубина стены – около 51.5 см. Сколько из этого бетон, точно не знаю. Или 25 или 30 сантиметров. Проштробленная стена примыкает к лоджии, если это имеет какое-то значение.

Denuc написал :
Вот еще некоторые детали. Глубина стены – около 51.5 см. Сколько из этого бетон, точно не знаю. Или 25 или 30 сантиметров. Проштробленная стена примыкает к лоджии, если это имеет какое-то значение.

у меня не настолько развито зрительное воображение, и я не конструктор этого дома, чтобы давать однозначные советы по этой скупой информации

BV написал :
у меня не настолько развито зрительное воображение, и я не конструктор этого дома, чтобы давать однозначные советы по этой скупой информации

Не совсем понимаю, какая именно информация еще необходима. Ну да ладно.

По поводу ремонтной смеси – вдруг кому-то со схожей проблемой поможет: вместо ivsil render нашел смесь получше – производства компании Mapei. Связался с региональным менеджером. Тот посоветовал в моей ситуации использовать Mapegrout Thixotropic. Вроде как, хорошо подходит для стен. При этом поверхность должна быть обязательно негладкой (это как раз мой случай). Перед нанесением сказали обильно смочить штробу водой и ни в коем случае не грунтовать.

Делать буду в ближайшие выхи или на крайняк в майские. Потом расскажу как получилось.

Штроба и штробление стен. Все нюансы.

Штраба в стене – это неглубокий паз в стене, выполненный в ней с лицевой поверхности для проводки коммуникаций. В данной статье мы расскажем в каких случаях можно выполнять штрабы и с помощью какого инструмента.

Штробление стен под проводку, канализацию или водопровод.

Пункты 10.3 и 10.11 Приложения №1 к постановлению Правительства №508 запрещают устройство штраб в несущих стенах. Иными словами, выполнять штрабы можно только не в несущих стенах.

Постараемся объяснить почему.

Горизонтальная штраба в панельном доме, кирпичном или монолитном.

В несущих бетонных стенах панельных и монолитных домов проходит вертикальная арматура, которая воспринимает основную нагрузку. Эту арматуру располагают на расстоянии 20-30 мм. от поверхности стены (это называется защитным слоем бетона).

Если выполнить в бетонной стене горизонтальные штрабы глубиной более 30 мм., то тем самым гарантированно будет перерезана вертикальная арматура и нарушена несущая способность стены. В кирпичном доме нет арматуры, но устройство в ней штрабы также запрещено, потому что её выполнение существенно уменьшает несущую способность. Поэтому горизонтальная штроба в несущей стене запрещена к выполнению. Под проводку коммуникаций штрабить можно только не несущие стены из кирпича, пеноблоков и т.д.

Штраба с перерезкой рабочей арматуры.

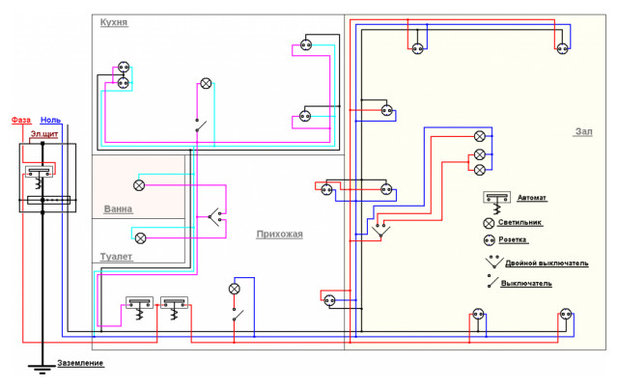

Штраба под проводку.

Теоретически, горизонтальные штробы под электропроводку могут быть глубиной меньше 30мм. и их можно выполнить без перерезки рабочей арматуры. Однако, по факту сделать такую филигранную штрабу очень тяжело. Во-первых, арматура может оказаться чуть ближе к поверхности. Во-вторых, вырезать штрабу надо очень аккуратно, чтобы не задеть арматуру. Строители легко могут ошибиться, а отвечать потом придется Вам.

Все коммуникации лучше проводить в не несущих стенах, в пристенных коробах, слое штукатурки и так далее. Несущие стены для этого не предназначены.

Штробление стен- ответственность.

Если кто-либо увидел Вашу штрабу в несущей стене (сосед или представитель Управляющей компании), то они могут пожаловаться в Жилищную инспекцию. Оттуда выйдет инспектор, выпишет Вам штраф за незаконную перепланировку в размере 2500 рублей (статья 7.21 КоАП РФ) и выдаст предписание вернуть всё в исходное состояние согласно п.3 ст.29 Жилищного кодекса РФ. Проблема в том, что просто заделав эту штрабу, Вы несущую способность её не восстановите. Для этого надо специально разрабатывать проект усиления и выполнять его. Более того, такой проект должен выполнять только автор проекта дома согласно п. 1.4.7 Приложения 3 Постановления Правительства Москвы № 508 и “”Временному регламенту на согласование (экспертизу) проектной документации на перепланировку от 31.10.05”. Автор дома откажется от выполнение такой документации, потому что штробление несущих стен, как мы уже говорили, запрещено. С другой стороны, если Вы не выполните предписание инспектора, то он обратится в суд, и тот согласно пункту 5 той же статьи ЖК РФ выставит квартиру на торги. В итоге приходится изо всех сил упрашивать организацию- автора проекта дома выполнить проект с мероприятиями по усилению. Так как автор дома монополист, то волен запросить за неё любую сумму. На практике это было и 500 000 рублей, и даже 800 000. Поэтому мы настоятельно рекомендуем не выполнять штрабы в несущих стенах. Если Вы выполнили горизонтальную штрабу в несущей стене, то лучше всего как можно быстрей её заделать и никому не показывать.

Штроба для кондиционера.

Несмотря на то, что диаметр труб кондиционеров для отвода конденсата варьируется от 6 до 16 мм., мы не рекомендуем проводить штробление несущих стен. К этому случаю применимо все то, что мы описали в предыдущем абзаце. Штрабление стен под кондиционер можно выполнять в не несущих стенах, или проводить трубы за карнизом или в штукатурке.

Инструмент для штробления стен под проводку.

Теперь немного о том, как сделать штробу под проводку в не несущей стене и как сделать штробу в бетоне. Лучше всего прорезать штрабы с помощью специального инструмента- штробореза. У него есть две алмазных фрезы, расстояние между которыми регулируется. также может быть отрегулирована глубина штрабы под проводку. В результате работы этого инструмента получаются два паза, материал между которыми затем удаляется с помощью скарпели или перфоратора. В результате, получается хорошая штроба с ровными стенками. Сам инструмент также оснащен кожухом, позволяющим избежать пыли и сколов в процессе его работы. Штроба также может быть выполнена просто алмазной фрезой. Очень не рекомендуется выполнять штрабы отбойным молотком или перфоратором, так как они легко приводят к сколам, а сама поверхность получается неровной. Также с использованием перфоратора трудно отследить глубину штрабы.

Штробление стен под подрозетник.

Данный вид ремонтных работ можно выполнять даже в несущих стенах (лучше всего на участке между двумя соседними вертикальными стержнями арматуры). Штробление стен под розетки выполняется с помощью насаживания на перфоратор алмазной коронки нужного диаметра.

Заделка штраб в стене.

Итак, чем заделать штрабу в стене? Сначала штраба обязательно обрабатывается грунтовкой для лучшего сцепления будущей штукатурки. В противном случае штукатурка ляжет на строительную пыль внутри штрабы и не схватится с поверхностью. Затем поверхность штрабы увлажняется, чтобы такие материалы как пенобетон или кирпич не забрали из раствора очень много влаги. Иначе раствор усохнет прежде чем схватится и возникнут трещины. Лучше всего для заделки штробы использовать обычную гипсовую штукатурку. Её наносят движениями под углом 45 градусов к штрабе- тогда она хорошо заполнит все поверхности и стенки штрабы.

Штробы в монолитных стенах.

Как мы уже говорили, в несущих монолитных стенах горизонтальные штрабы лучше не делать, так как это может привести к повреждению рабочей арматуры и уменьшить несущую способность стены. С точки зрения закона в таких стенах запрещено делать и вертикальные штрабы. Однако в этом случае рабочая арматура не будет перерезана и несущая способность стены не уменьшится. Поэтому горизонтальные участки проводки можно сделать за подвесным или натяжным потолком, а опустить коммуникации вниз уже можно по штрабам в несущих стенах. Для осторожности, лучше никого не впускать в квартиру, чтобы они не увидели вертикальные штрабы.

Штробление стен под проводку в панельном доме.

Всё, что было сказано в предыдущем абзаце о штроблении, актуально и для панельных домов. Фактически, это тоже штроба в бетоне с арматурой, поэтому не будем повторяться.

Штрабление потолка в панельном доме.

Потолок в панельных домах выполнен из железобетонных плит перекрытия. В этих плитах имеется нижняя рабочая арматура с защитным слоем бетона в 30 мм. Поэтому штробить потолок в панельных домах категорически запрещено, иначе будет задета рабочая арматура.

Устройство штрабы в кирпичной стене.

В кирпичных стенах также можно выполнить вертикальные штробы, если об этом никто не узнает, так как её несущая способность от этого практически не пострадает. Горизонтальные штрабы влияют на неё гораздо сильнее. Тут все зависит от глубины штрабы и толщины стены. Неглубокие штрабы до 100 мм. с шириной стены не менее 380 мм. не сильно повлияют на её несущую способность.

В завершении статьи добавим, что наличие штроб в стенах никак не указывается ни в одном документе на квартиру, а потому устройство штроб не требует какого-либо согласования.

Надеемся, наша статья была полезна для Вас.

Как правильно проложить трассу для кондиционера по стенам или потолку

Рекомендуется устанавливать сплит систему до того, как маляры выровняют и покрасят стены. В большой квартире или доме может понадобиться несколько внутренних блоков и один внешний, который соединен с фанкойлами трассами из труб и проводов. Эти коммуникации соединяются в один пучок и заделываются одновременно. После свежего ремонта опять придется долбить штукатурку, кирпич или бетон, чтобы спрятать трассу кондиционеров по потолку или стенам. Это дополнительные расходы, грязь в помещении и неудобства. Вдобавок, в стенах уже проведены электропровода и есть опасность их повреждения, если не использовать специальное оборудование, которое ищет проводку.

С чего начать монтаж

Чем профессиональнее установлена система, тем дольше срок ее эксплуатации. Если нет уверенности в своих силах – лучше позвать специалистов. Они делают монтаж в такой последовательности:

Это самый сложный, но практичный вариант – на виду будет только декоративная пластиковая панель внутреннего блока. Все трубы заходят в него сзади, их не видно и эстетический вид помещения сохраняется. Дренаж также спрятан, вода не капает на голову прохожим.

Прокладка трассы для кондиционера методом штробления стоит дороже – это нужно иметь ввиду, если бюджет ограничен.

Закладка трассы для кондиционера – какой способ выбрать

Самое сложное в процессе установки – это подготовка стен и укладка медных труб. Здесь нужно соблюдать правила, чтобы через время не пришлось заново переустанавливать систему. Легче смонтировать декоративный короб и спрятать все трубы под него. Здесь есть свои преимущества: при неполадках легче проверить трассу, не заделанную в стены. Для самостоятельного проведения работ следует рассмотреть оба варианта и выбрать подходящий.

Перед началом работ следует знать:

До начала установки трассы нужно просчитать длину фреоновой магистрали и выбрать оптимальное место для внутреннего блока.

Вычисления и разметка магистрали

Каждая модель кондиционера имеет свои собственные предельные значения по длине магистрали. В бытовых настенных сплит системах максимальная длина трассы кондиционера колеблется от 15 до 20 метров. Если превысить допустимые значения, на заявленную производительность можно не рассчитывать.

Несколько советов по расчету:

После учета всех нюансов можно переходить к монтажу трассы кондиционера.

Этап штробления

Разметка штробы под кондиционер делается несколькими способами. Это зависит от дренажной системы:

При разметке углубления нельзя делать резкие повороты, так как согнуть трубы для такого поворота будет невозможно. Нужно избегать острых углов, иначе будет залом медной трубки и фреон не будет циркулировать свободно.

Углубление делается по ширине 60 мм и в высоту 40 мм. Для дренажной трубки 20 мм в глубину и в ширину. Работа осуществляется штроборезом. Обычная болгарка и зубило не подходят, так как могут разрушить стену. В панельном доме это может нарушить несущие показатели стен.

Оригинальные модели имеют подводку с левой стороны. В китайских кондиционерах иногда встречаются входы для труб справа.

Раскатка труб и укладка в штробу

Перед монтажом трубы раскатываются в прямую линию. В этот момент важно не наступить случайно, потому что медь – материал мягкий и легко сминается. Утеплители надеваются на обе трубы, диаметр которых зависит от мощности оборудования.

На межблочный кабель надевается гофра, и все части собираются и перематываются скотчем. Возле внутреннего блока нужно оставить запас трубы 50 см. Возле внешнего блока 1 – 1,5 метра.

Далее трасса укладывается в штробу и крепится с помощью монтажной ленты и дюбелей. Важно, чтобы пучок не выступал за пределы стены – это будет создавать проблемы при штукатурке.

Опрессовка трассы

Опрессовка необходима в целях безопасности. Если рабочие повредят трассу, то опрессованная система издает громкий звук. На данном этапе можно восстановить трассу, не поломав оборудование. Также можно установить манометр для измерения давления.

Чистка трассы кондиционера

В медные трубы не должна попасть влага, так как это нарушает химические показатели фреона, при которых образуются едкие соединения. Жидкость может повредить детали кондиционера изнутри, и он быстро выйдет из строя. Для чистки используется специальное оборудование, удаляющее влажный воздух, после чего концы труб плотно закрываются заглушками.

Закрытие штробы

После завершения всех работ можно замазывать штробы строительной смесью. Если коммуникации прокладывались по потолку, можно продолжать ремонт и заделывать потолок гипсокартоном. После замазывания желательно сфотографировать месторасположение магистрали с указанием расстояний от стен, от пола, чтобы в случае повреждений разбирать стену минимально.

Когда завершится чистовой ремонт, останется позвать мастеров, или самостоятельно установить внешнее и внутреннее оборудование, затем подключить его и проверить корректность работы.

В солидных компаниях в цену работ входит уборка мусора после прокладки магистрали. Для этого у монтажников имеются пылесосы со специальными мешками для пыли. Одновременно можно заключить договор на сервисное обслуживание своей системы, чтобы не чистить внешний блок, рискуя жизнью. Услуги строительного альпинизма стоят очень дорого, а полную чистку нужно проводить раз в году минимум, если кондиционер находится в чистом от пыли и тополиного пуха месте.

Возможные проблемы и заломы по трассе кондиционера

Проблемы при установке оборудования чаще всего возникают по вине хозяев помещения, которые не зная нюансов, требуют выполнить действия, не рекомендуемые производителем:

Для самостоятельного проведения подобных работ нужна консультация специалиста или подробное изучение инструкции, наличие инструментов и специальных приборов, без которых нельзя выполнить установку качественно.

Объясняет юрист: Почему нельзя штробить стены под электрику

Что и в каких случаях придется согласовать, если вы переделываете электрику?

Запрещено: штробить несущие стены и плиты перекрытий
Согласно Постановлению Правительства Москвы № 508 (Приложение №1), выпущенному в 2011 году, в бетонных, монолитных и кирпичных домах запрещено штробить и / или прокладывать пазы для проводки в несущих стенах, перекрытиях и других элементах, обеспечивающих прочность здания.

За штрабу в несущей стене или конструкции Жилинспекция имеет право выписать штраф в 2500 рублей. Но главное — выдаст предписание вернуть все в исходное состояние (согласно статье 29 Жилищного Кодекса).

Важно: Стены, сопряженные с лестнично-лифтовым узлом, в большинстве случаев являются несущими. Но даже если это не так, штробить в них отверстия под проводку тоже запрещено.

На фото выше — кирпичная стена, к ней ограничения на штробление не относятся

Разрешено с ограничениями: штробить перегородки
Основной документ, регламентирующий в нашей стране штробление стен — это СНиП 3.05.06-85. Согласно ему, запрещено горизонтальное штробление на глубину более 2,5 см, шириной 2 см и длиной более 3 метров. Причина — арматура, проложенная на расстоянии 2 – 3 см от поверхности стены. Нарушение целостности арматуры — это угроза безопасности жителей всего дома.

Однако требования СНиП 3.05.06-85 в разных регионах страны дополняют местные нормы. В большинстве своем, как и московские, запрещающие любые нарушения целостности стен.

А вот установка выключателей и розеток, к счастью, никаких согласований не требует.

Важно: Несмотря на то, что в большинстве случае провода прячутся в стенах, определить, где именно они проложены, не составит труда. Существуют различные инструменты и приборы, позволяющие выявить скрытую проводку, а следовательно, понять, были ли нарушены какие-то правила.

Согласно п. 2.6.5, если подключение данной ячейки выполняется от сетей электросетевой организации, необходимо выполнить согласование проектной документации с сетевой организацией, от которой осуществляется электроснабжение предприятия (в части работы защиты), чтобы не нарушить требования п. 2.6.4. Правил.

Что делать: в жилищную инспекцию предоставить справку о мощности устанавливаемого устройства, подтверждающую, например, что теплый пол не вызовет перегрузок в сети (это снимет с вас ответственность в случае каких-либо проблем с электросетью). Получить такую справку нужно в управляющей компании, обслуживающей дом, где планируется данная перепланировка. Если мощности недостаточно, электрический пол установить не получится. Новостройки имеют значительный запас мощности, там теплые электрические полы узаконить проще.

Статья написана московским юристом по согласованию перепланировок Алексеем Паршиным в соавторстве с Дмитрием Астаховым (генеральным директором vdome24.ru).

ВАША ОЧЕРЕДЬ…
Поделитесь опытом согласования электропроводки после вступления в силу нового порядка в Москве. Расскажите, как обстоят дела в других регионах

Источник
