Заменил советские автоматы в квартирном щитке

Недавно менял автоматические выключатели в квартирном щите. Старые, советские – на новые, которые купил в ближайшем торговом центре. И, как обычно, заменой дело не ограничилось. Решил поразмыслить – а чем отличаются древние автоматы, сделанные в СССР (я не про АК), от нынешних?

Ведь, как известно, “теперича – не то, что давеча!”

Зачем менять советские автоматы на современные?

Я планировал в квартире делать кое-какую модернизацию электропроводки, но опасался, что в результате непреднамеренного КЗ может произойти большой Бах. Ведь даже вручную выключение происходило с большим усилием и скрипом. Поэтому я совсем не был уверен, что при сверхтоке отключение произойдет именно там, где надо – внутри автоматического выключателя (АВ).

Кроме того, согласно общепринятым сегодня нормам безопасности, устанавливать АВ с номинальным током 25 А на розеточные группы (и тем более на группы освещения) – дурной тон. Ведь при таких номиналах АВ и сечениях проводов (2,5 мм2 по алюминию) эксплуатация электропроводки становится небезопасной. Провода будут периодически подвергаться нагреву, что отнюдь не улучшит их свойств.

Кроме того, состояние скруток, клемм и контактов за более чем 30 лет работы, мягко говоря, не очень. Иными словами – переходные сопротивления в данной электроустановке неподконтрольно увеличены.

А это, в свою очередь, приводит к низкому току КЗ, который я недавно измерил при помощи подручных средств. Ток в квартире оказался очень низким – около 170 А. Чем опасен низкий ток КЗ, читайте другую мою статью.

Всю проводку менять планов не было, поэтому для увеличения безопасности было решено поставить новые АВ с меньшими номиналами.

Ещё несколько ссылок, если тема интересна.

Меняем советские автоматы

Не знаю, зачем нужно было ставить в советских квартирах автоматы на 25 А? Это только добавляло работы электрикам из ЖЭКа при КЗ, которые были довольно часто, а мощных потребителей в квартирах особо не было. Это чем же надо было нагрузить этот автомат, чтобы он выбил? 10 холодильников включить? Или несколько печек? Провода раньше поплавятся, чем отобьет этот старикан!

Вот каким стал электрощит на лестничной площадке стандартной советской панельной 9-этажки за 30 лет работы:

Электрощит в подъезде панельного дома. Думаю, многим моим читателям – до боли знакомая картина…

Поближе, участок, где предстоит работать:

Автоматы в щитке в подъезде. Мои – вверху слева, АБ25М

Поближе – верхние клеммы моих автоматов и “нулевая шина”:

Верхние клеммы советских автоматов АБ25М

Нижние клеммы советских автоматов и вводной рубильник

Моя зона ответственности – 3 автомата АБ25М и пакетный вводной выключатель (слева).

Обратите внимание (хотя, многие в курсе, я знаю) – ручек на рубильниках нет уже много лет, и такая ситуация везде. Дело в том, что конструкция очень неудобна – чтобы добраться до автоматов, надо снять крышку, а для этого снять эти ручки с выключателей, а для этого – открутить 4 винтика М4 (не говоря о винтах, держащих крышку). Винтики теряются, ручки выбрасываются, и выключение производят обычно пассатижами, что не способствует оперативности и безопасности(((

Установка новых защитных автоматов взамен старых

Скажу сразу, отвечая на претензии ревнителей красоты. Тут вам не Инстаграм, где главное – картинка. Я в своем блоге показываю не лоск, фотошоп и красоту, а реальную жизнь. А в реальной жизни бывает всякое – и криво, и косо, и грязно, и опасно.

Тем, кто избалован идеальными инстаграмными картинками – точно не ко мне. Ко мне – за реальной жизнью без прикрас.

Итак, старые АВ пока не выкидываем (они пригодятся ещё для обзора), а установку новых начинаем с ДИН-рейки:

ДИН-рейка под новые автоматы в щиток

Виден один подходящий провод (после счетчика) 4 мм2 снизу, и два уходящих в квартиру.

Ставлю новые АВ, Schneider Electric Easy 9 с номинальным током 16 А и характеристикой отключения “С”:

Новые автоматы Шнайдер Электрик взамен старых советских АБ25М

Почему 2 провода, а третий замотан изолентой? Третий провод предназначен для мощной кухонной розетки, и замурован где-то под плиткой и кухонным гарнитуром в квартире. Третий АВ я установил, можно сказать, про запас, тем более он был куплен заранее.

Новые автоматы Шнайдер, подключение сверху

Почему Schneider, а не IEK или ABB? Я считаю, что на 90% успех и продолжительность работы электрощита зависит не от комплектующих, а от правильного расчета, качества монтажа и грамотной эксплуатации. Именно так я и отвечаю, когда меня спрашивают “какой бренд выбрать?”

Кстати, недавно на блоге была статья, как я ездил в Москву по приглашению IEK. Статья – подробный отчет, что там показывали и рассказывали.

Посмотрите на автомат ABB правее с номиналом С25 – в его верхнюю клемму подключены два провода. Когда алюминий начнет гореть, а это будет обязательно, возникнет недоумение: “Как так, ведь это ABB! Наверное, подделка!” Причины, почему эта клемма будет гореть?

Я же провода тщательно зачищаю и делаю петельку для увеличения площади контакта. Кроме того, ток через контакт (и через провод, разумеется) ограничен номиналом автомата.

Что там у соседей?

Я стараюсь в таких случаях поменьше трогать провода, которые не относятся к моему делу. Иначе, может произойти неприятный инцидент. Остроты в работе добавляют любопытные бабули-соседки, которые норовят задать глупые вопросы и сделать пессимистические прогнозы.

Соседские провода и автоматы – полный беспредел и разнобой.

Горят нижние клеммы автомата

Тут контакт скоро совсем пропадёт, по вышеописанным причинам.

Вид на те же автоматы сверху. Почти не тронутые советские раритеты. Скрутка под СИЗ – общий ноль(((

Клеммы горят, не могу на этот бардак смотреть

Шедевр. Нулевые шины. Главное – ничего не трогать!

“Классно” сделан общий рабочий ноль – скрутка проводов всех мастей через СИЗ. Вспомнилась моя статья про то, чем отличаются последствия обрыва нуля в однофазной и трехфазной электросети.

Обратите внимание – на автоматы TDM посажены ПВС3х2,5 для питания новых нагрузок. Это сделано при кап.ремонте в соседней квартире. Не смотря на то, что тут тоже можно налить негатива, стратегически всё правильно – при увеличении нагрузки и появлении мощных приборов (типа электроплиты, кондиционера, бойлера) лучшее решение – проложить новую линию и подключить её через отдельный автомат.

Автоматические выключатели АБ25М производства СССР – что внутри?

Честно говоря, я давно откладывал написание данной статьи, пока меня к этому не подтолкнул читатель с Дзена, который к статье про Креш и треш в электрощите таганрогской общаги оставил комментарий:

– Современные проигрывают старым советским. Единственный плюс в новых – это хорошие зажимы. Тут новые выигрывают.

– В чем же новые современные проигрывают советским, которые проработали 30 лет?

– Во многом. Токоведущие части – железо. Контакты мизерные, серебра не видали. При включении нет чёткого и быстрого включения (щелчка). Т.е. контакт подводится медленно, под действием пальца оператора, а не перекидывается за счёт пружины. В итоге подгорает. Дугогасительная камера смешная и маленькая. Расстояние между контактами в выключенном состоянии тоже маленькое. Не для индуктивных нагрузок. Корпус – не термореактивная пластмасса, а обычный плавящийся пластик. Отливы в нём для крепления элементов механизма – слабые. Также механика с пластиковыми деталями – ненадежная. Уже при покупке в магазине попадаются дефектные. Срывается включение. Как итог – ресурс низкий. В общем, сэкономлено на всём.

Меня это задело, и я решил осуществить свои планы, получив такой своеобразный пинок)

Про минусы современных автоматических выключателей я уже писал в статье Автомат и предохранитель – какая разница?

Итак, автоматы АБ25М. Такие выключатели раньше применялись во всех советских квартирах, разве что в элитных ставили Сименсы.

АБ25 М советские автоматические выключатели

Не правда ли, очень брутально?

Клеммы вид снизу. Оценка очень низкая((

АБ25 25А вид сбоку на шильдик. Интересно, почему не указана характеристика расцепления? )))

Год выпуска – тот же, что и у меня. Мне попались 3 автомата, но ощущение, что один из них был сделан по другим пресс-формам. Явное отличие было только в степени защиты – IP10, IP20. Разобрал тот и тот – отличий по IP не увидел.

Нижние клеммы ерунда, горят и ржавеют, что в принципе одно и то же

Как видно, клеммы – самое слабое место этих АВ.

Интересно, откуда их скопипастили? У немцев?

Над нижней клеммой – винты регулировки теплового расцепителя. Я про такие рассказывал у себя на Дзене, в статье про регулировку в модульных автоматических выключателях, о которой никто не знает.

Кстати, вот винтик с тем же функционалом в АВ Шнайдер, который я поставил на замену:

Винт регулировки расцепителя, под клеммой

Заклепки (втулки) очень мощные, из толстого металла. Высверлил сверлом на 4,5.

Механизм во включенном состоянии:

Советский автомат изнутри

Сейчас это дико, но внутри вообще нет электромагнитного расцепителя! Это говорит о том, что даже при КЗ с реальными значениями (сотни ампер) выключение будет проходить несколько томительных, жарких, огненных секунд! За это время выгорит и поплавится всё, что только можно! Вывод – пожароопасность на нуле!

Снял дугогасительную камеру. Видны замкнутые контакты

АБ25М, дугогасительная камера поближе

Разбираем полностью, запчасти на виду:

Смотрим контакты АБ25М – говорят, они из серебра! не проверял.

Видно, что размыкаться при сверхтоке этому автомату вряд ли приходилось – контакты почти чистые. За более 30 лет работы! Кстати, говорят, что у автоматов АБ25 содержание драгметаллов довольно высоко, и за ними охотится, кто в курсе. Я не в курсе, поэтому всё это полетело в мусорку.

На биметаллической пластине написано: “NICKOVAR”. Кто знает, что это означает? Где произведен биметалл?

Как же срабатывает это пожароопасное чудо советской электротехники? Поясняющая картинка:

Принцип работы советского автоматического выключателя АБ25М

Биметаллическая пластинка под действием тока изгибается (движение 1) и выводит из зацепления рычаг (2), на другом конце которого – подвижный контакт. Кстати, при ручном выключении выхода из зацепления не происходит.

Рычаг под действием пружины поднимается, и выталкивает наружу гетинаксовую пластинку-индикатор (3).

При этом рычаг остается включенным, как на фото. Нет даже положения “Trip”, как в некоторых мощных автоматах. Чтобы взвести и включить этот автомат, нужно догадаться! нажать этот незаметный бурый флажок. Тогда биметаллическая пластина и рычаг подвижного контакта войдут в зацепление, и автомат готов к работе. Но это не точно)))

Честно говоря, может в контактах советских выключателей и есть серебро, но после этого разбора я всё-таки больше доверяю современным автоматам, чем древним!

Поэтому мой вам совет – если вы хотели поменять советские автоматы у себя в щитке, пусть эта статья будет для вас одновременно толчком, волшебным пенделем и знаком свыше!

Видео про АБ25М

Мой коллега Михаил снял видео, в котором подробно рассказывает, что это за древний зверь:

На этом всё. Как всегда, буду рад вопросам в комментариях!

Рекомендую похожие статьи:

Да, это беда, в каком состоянии у нас этажные щиты. Повсеместно надо проводить полную замену. Любой поисковик на запрос “пожар электрощита” даёт самые убедительные доказательства невыполнения требований нормативных документов и отсутствия защиты в многоквартирных домах. Увы, и к сожалению, в графиках капитального ремонта замена внутридомовых инженерных систем электроснабжения оттягивается на самые дальние сроки. Например, для нашего дома 70-го года постройки – на 2042-2044, когда оборудование будет находится в эксплуатации более 70 лет! Либо мы до этого не доживём, либо дом…

Это точно)
Проблема в том, что когда проектировались эти электрощиты, нормативные документы были другие.
Сейчас нормы стали гораздо строже, а щиты те же, плюс износ 30-40 лет…

Автомат такой же старый и такой же советский, как и автор статьи)))

Сколько лет эксплуатирую эти автоматы, не знал, что штучка выскакивает при перегрузе. Выключал всегда вручную.
По любому, надо менять, спасибо за пендель)))

Да, с нулем шутить не надо.. все ситуации не предусмотреть, каждый нулевой на нулевую шину под отдельный болт, и не забывать проверить, нулевая шина иногда, должна, содержать две независимые точки, подключения.. ну это другая история.

Верно.
Проблема, увы, в том, что этот щит с 1979 г крутили как хотели не одна сотня электриков – и из ЖЭКа, и доморощенных. Без всякого согласования и часто без понимания(((

Здравствуйте. Прошу помощи, как разобраться с нарушениями в щите. Кратко историю озвучу ниже.
Я решил в купленной квартире проложить с этажного щита многоквартирного дома новые линии на плиту, стиралку и бойлер. Но начал с исследования моего щита. Сначала нужно было избавиться от полуживого 2-полюсного пакетного переключателя, после счетчик менять и выстраивать групповые линии из АВ и УЗО. Вызвал электрослужбу для замены ПП на ВН ИЕК. Они сперва отказывались ставить современный выключатель нагрузки, ссылаясь на нарушение схемы по проекту (типа в проекте должны быть пакетники) и запрещении менять схему, в том числе алюминий на медь до реконструкции.

1. Тут у меня первый вопрос. Какое может быть основание мастера службы в отказе выполнять замену? Мне они так и не сказали, начали грубить, типа вообще подведут на счетчик без ПП кабель и все. Разве есть какой-то пункт ПУЭ запрещающий в старых домах менять коммутационные аппараты на современные?

Далее, после замены ПП и включения вводного во ВРУ дома, но при выключенном состоянии нового 2-полюсного ВН у меня в квартире лампы накаливания горели еле-еле. Электрики приступили к манипуляции моими групповыми АВ в разной комбинации. Тут и соседи повыбегали с криками, что их то включают, то “гасят”. У соседа также лампа в пол накала, у другого ТВ задымился. Электрики позвали подмогу и кумекали какое-то время, а уходя, сказали, что разобрались. Я же начал искать, что они “исправили”, увидел что как-то изменился вид нулевой колодке, перемычки другие и разным сечением. Колодка советская на 16 клемм, поделенная по 3 клеммы на каждую из 4х квартир. На моей части нулевой клеммы появилась также перемычка на щит, а с него на шпильку общего нуля стояка щит занулен). По заявке вызвал вновь мастеров, чтобы они привели в порядок нулевую часть, убрали болтовой контакт на щит, чтобы я мог новый медный кабель с нового счетчика кинуть на шинку.
Тут начались разбирательства, типа положено нули квартиры на щит сажать, и выяснилось, что они так и не нашли проблему по с нулями и не будут убирать перемычку на щит, чтобы не попалить мне соседские приборы.

2.Вопрос второй. Где в нормативных документах найти пункт, указывающий на нарушение такого соединения? Хочу обратиться с заявлением в управляющую компанию, но не знаю на что ссылаться, т.к. все электрики, даже в коммерческих электрослужбах утверждают, что ноль не должен рваться даже 2-полюсником, поэтому мне правильно сделали. Я сам понимаю, что это не правильно, т.к. скорее нули моей квартиры перемешаны с чужими и чтобы не было перекоса из-за последовательного соединения потребителей они кинули эти нули на общий ноль. Я так понимаю, что от стояка ноль должен идти только через приборы учета разных квартир и на отдельные нулевые клеммы. А сейчас при обрыве нуля общего что будет на моих нулях в квартире…

Александр, отвечу коротко, позже подробнее, если нужно.
Конечно, запрета менять коммутационные аппараты на новые нет. Вопрос в то, насколько это целесообразно для местных электриков. Вы говорили с ними о цене?
После манипуляция с нулём напряжение не меряли? Нуль – серьезная вещь, должно быть всё сделано четко и понятно. Нуль квартиры должен быть на своей, квартирной шине, после ВН (ПП) и счетчика. Если квартирный и общий нуль непонятно на какие болты прикручен – нужно ждать беды(((
Так что Вы правильно всё написали.

ПУЭ 7.1.64 – перед счетчиком должен устанавливаться АВ или ВН.
ПУЭ 1.7.145, 3.1.18 – нуль рвать допускается, только если одновременно с фазным проводником. Т.е. через АВ или ВН.

Хотелось бы подробный ответ. Всегда интересно углубляться в тему и узнавать чужой опыт. Напряжение не измерил, а надо было

Источник

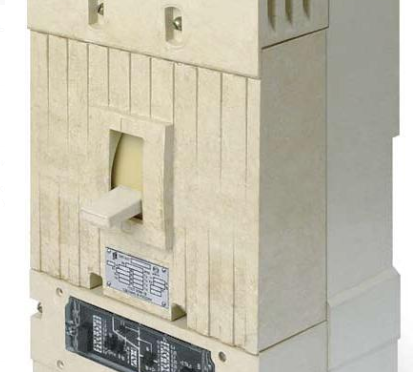

Чем заменить автомат а3124

Описание

Автоматические выключатели А3124 на 15А, 20А, 25А, 30А, 40А, 50А, 60А, 80А, 100А трехполюсные с электромагнитным и тепловым расцепителем предназначены для максимальной токовой защиты электрических установок при перегрузках и коротких замыканиях в цепях с номинальным напряжением до 500В переменного тока частоты 50-60Гц. Для нечастых (до трех включений в час) оперативных коммутаций этих цепей, а также для защиты электрических цепей при снижении напряжения до недопустимой величины.

Выключатели А3124 изготавливаются в климатическом исполнении — У4.

Применение

Используют автоматический выключатель А3124 для защиты электроустановок при нежелательных перегрузках и коротких замыканиях, а именно защита от перегрева проводов и кабелей в изоляции от неприемлемых температур нагревания в данных режимах. Применяют для немногократных оперативных коммутаций силовых электроцепей.

Выключатели допускают нечастые пуски короткозамкнутых асинхронных электродвигателей.

Устройство и принцип работы

Основными частями автомата являются:

Расцепитель воспринимает все перегрузки и КЗ, поэтому он должен быть простым как ручка и с легкостью воздействовать через механизмы на коммутирующее устройство.

Плюсом автоматических выключателей А3124 перед другими средствами защиты считается, что при коротком замыкании или перегрузках все полюсы отключаются одновременно. Это важно при работе трехфазных двигателей, которые под нагрузкой, при пропадании тока на одной фазе, могут выйти из строя.

Еще одним преимуществом автомата является быстрое включение после аварийного срабатывания. В тех местах, где сработал плавкий предохранитель – он должен быть заменен на новый, что уменьшает скорость включения цепи и не приносит хороших показателей экономии времени.

Автоматические выключатели лучше использовать при температуре от +1°С до +40°С при влажности воздуха до 80%.

Особенности использования

Выключатель А 3124 лучше всего использовать в районах с умеренным климатом.

При использовании необходимо соблюдать следующие правила:

Сертификация

Выключатели А3124 сертифицированы и соответствуют ГОСТ 9098-78 и ГОСТ Р 50030.2-2010.

Комплектность

Гарантия

Гарантийный срок на выключатели А3124 — 1 год со дня ввода выключателей в эксплуатацию и не более 1,5 лет со дня продажи. Дата продажи указывается в паспорте на изделие.

Маркировка и условное обозначение

А37-ХХ (расшифровка на примере А3124)

Технические характеристики

В таблице ниже указаны технические характеристики автоматического выключателя А3124.

Габариты

Вес, брутто

*Данный вес указан для выключателей стационарного исполнения без дополнительных сборочных единиц и комплектов зажимов.

Похожие товары

Рекомендуем узнать характеристики и стоимость на автоматические выключатели:

Источник

ЭЛЕКТРОлаборатория

Проверка автомата А 3124

Приветствую, дорогие друзья!

Сегодня короткой строкой о проверке параметров автоматических выключателей серии А 30….

Выключатели данного типа соответствуют требованиям ГОСТ 9098-78 Выключатели автоматические низковольтные. Общие технические условия.

Настоящий стандарт распространяется на автоматические выключатели (далее — выключатели) общего назначения с естественным воздушным охлаждением. Выключатели предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях и перегрузках, а также для оперативных включений и отключений электрических цепей на токи до 6300 А и напряжение до 1000 В переменного и 1200 В постоянного тока.

Согласно вышеприведенного ГОСТа

2.3.11. Электромагнитные и полупроводниковые максимальные расцепители тока для защиты в зоне токов короткого замыкания и в зоне токов перегрузки

2.3.11.1. В технических условиях на выключатели конкретных серий и типов должны устанавливаться: — диапазон уставок по току срабатывания для расцепителей, уставки по току срабатывания которых могут регулироваться в условиях эксплуатации; — значения уставок по гоку срабатывания для расцепителей, уставки по току срабатывания которых не регулируются в условиях эксплуатации. При этом допускается указывать только наибольшее или наименьшее значение уставки по току срабатывания для выключателей бытового назначения.

2.3.11.2. В технических условиях на выключатели конкретных серий и типов должны устанавливаться: — диапазон выдержек времени для расцепителей, выдержки времени которых могут регулироваться в условиях эксплуатации; — значение выдержки времени для расцепителей, выдержки времени которых не регулируются в условиях эксплуатации.

2.3.11.3. Выключатели с расцепителями с выдержкой времени не должны срабатывать и расцепители должны возвращаться в исходное положение, если сверхток спадает до номинального тока по истечении времени до 70 % от минимально допустимого соответственного времени срабатывания. Допускается по согласованию с потребителем вместо 70 % устанавливать 66 %, что должно указываться в технических условиях на выключатели конкретных серий и типов. Рекомендуется в технических условиях на выключатели конкретных серий и типов приводить значения коэффициента возврата по току расцепителей в зонах токов короткого замыкания и токов перегрузки.

2.3.11.4. Погрешность срабатывания выключателей с максимальными расцепителями тока электромагнитными и полупроводниковыми при приемке должна устанавливаться в технических условиях на выключатели конкретных серий и типов и выбираться из ряда: ± 5; ± 10; ± 15; ± 20 %. При этом верхнее и нижнее отклонения могут быть различными. Погрешность срабатывания выключателей при защите в зоне токов перегрузки без выдержки времени или с независимой от тока выдержкой времени не должна превышать ± 10 %. Для выключателей, у которых уставка по току срабатывания задана наименьшим или наибольшим значением, погрешность срабатывания не должна указываться.

2.3.11.5. Допустимые изменения погрешности срабатывания выключателей с максимальными расцепителями тока в процессе эксплуатации в условиях, установленных в настоящем стандарте, должны устанавливаться в технических условиях на выключатели конкретных серий и типов.

2.3.12. Максимальные расцепители тока для защиты в зоне токов перегрузки.

2.3.12.1. Выключатели с максимальными расцепителями тока с обратно зависимой от тока выдержкой времени для защиты электрических цепей (кроме электродвигателей) при одновременной нагрузке всех полюсов:

а) не должны срабатывать в течение времени менее Т при начале отсчета с холодного состояния при токе Iнср, указанном в табл. 3;

б) должны срабатывать в течение времени менее Т при начале отсчета с нагретого состояния (соответствующего току Iнср в течение времени Т согласно табл. 3 при токе Iср, указанном в табл. 3). Допускаются по согласованию с потребителем другие требования, что должно устанавливаться в технических условиях на выключатели конкретных серий и типов.

Для расцепителей выключателей бытового назначения допускается ток срабатывания: — не более 2In — для выключателей на номинальные токи до 6,3 А включительно; — не более 1,5In — для выключателей на номинальные токи свыше 6,3 A. При этом отношение тока срабатывания к току несрабатывания должно быть примерно 1,3

По согласованию с потребителем допускается иное соотношение тока срабатывания к току несрабатывания.

2.3.12.2. Токи срабатывания при нагрузке не всех полюсов выключателей должны устанавливаться в технических условиях на выключатели конкретных серий и типов. При нагрузке не всех полюсов выключателя ток срабатывания Iср, указанный в табл. 3, должен быть увеличен на 10 % при двухполюсной и на 20 % — при однополюсной нагрузках.

2.3.12.3. Токи срабатывания и несрабатывания выключателей с максимальными расцепителями гока с обратно зависимой от тока выдержкой времени, а также их собственные времена срабатывания и несрабатывания в процессе эксплуатации в условиях, приведенных в настоящем стандарте, должны устанавливаться в технических условиях на выключатели конкретных серий и типов.

2.3.12.4. В технических условиях на выключатели конкретных серий и типов должны быть приведены время-токовые характеристики выключателей каждого номинального тока расцепителя для предельных значений температуры окружающего воздуха. Целесообразно также приводигь время-токовые характеристики в эксплуатационной документации.

Для выключателей бытового назначения эти характеристики могут приводиться только для рабочего значения температуры окружающего воздуха.

2.3.12.5. Выключатели с максимальными расцепителями тока с обратно зависимой от тока выдержкой времени, предназначенные для защиты электродвигателей, при одновременной нагрузке всех полюсов:

— не должны срабатывать при токе 1,05 In в течение менее 2 ч при начале отсчета с холодного состояния;

— должны срабатывать при токе 1,2 In (в течение менее 2 ч с нагретого состояния током 1,05 In (в течение 2 ч). При нагрузке не всех полюсов выключателя ток срабатывания должен быть увеличен на 10 % при двухполюсной нагрузке и на 20 % — при однополюсной;

— должны срабатывать с нагретого состояния при токе 1.5 In за время:

менее 2 мин — для зашиты двигателей с легким и средним режимом пуска.

от 2 до 4 мин — для защиты двигателей с тяжелым режимом пуска.

Время срабатывания при кратностях тока свыше 5In должно устанавливаться в технических условиях на выключатели конкретных серий и типов. Допускается по согласованию с потребителем устанавливать в технических условиях на выключатели конкретных серий и типов другие требования.

2.3.12.6. Требования к максимальным расцепителям токае гидравлическим или пневматическим замедлителем для защиты в зоне токов перегрузки должны соответствовать установленным в технических условиях на выключатели конкретных серий или типов.

Теперь о выключателях.

Автоматические выключатели А31ХХ предназначены для проведения тока в нормальном режиме и отключения тока при перегрузках и коротких замыканиях, нечастых оперативных коммутаций электрических цепей, а также для защиты электрических цепей при снижении напряжения до недопустимой величины.

Расцепитель максимального тока расположен в нижней части автомата и его токовые элементы являются продолжением токоведущей системы автомата. Расцепитель максимального тока может быть:

тепловым, срабатывающим с обратно зависимой от тока выдержкой времени при перегрузках и коротких замыканиях;

электромагнитным, срабатывающим без выдержки времени при коротких замыканиях;

комбинированным, срабатывающим с обратно зависимой от тока выдержкой времени при перегрузках и без выдержки при коротких замыканиях.

Комбинированный расцепитель состоит из последовательно включенных тепловых и электромагнитных расцепителей.

Расцепители настраивают на определенный ток срабатывания на заводе-изготовителе, после чего опечатывают; в эксплуатации их не регулируют.

Механизм управления автомата обеспечивает моментное замыкание и размыкание контактов, не зависящее от скорости движения рукоятки при ручном включении, а также моментное размыкание контактов с их отцеплением от рукоятки при отключении расцепителем максимального тока. Так как контакты закрыты кожухом, коммутационное положение автомата указывается положением рукоятки: во включенном положении она занимает крайнее верхнее положение, в отключенном — крайнее нижнее, а в отключенном расцепителем — промежуточное.

После срабатывания теплового реле автомат можно включить лишь тогда, когда биметаллическая пластинка расцепителя остынет настолько, что освободит рейку расцепителя.

Время остывания теплового элемента не превышает: для автоматов А-3160 и А-3110 — 1 мин, А-3120—2,5 мин, А-3130 — 3 мин.

Уставка теплового расцепителя равна 1,15 номинального тока расцепителя и в условиях эксплуатации не регулируется.

Выключатели в спокойном состоянии при температуре окружающего воздуха +40°С и одновременном протекании тока по всем полюсам выключателя должны:

— не срабатывать при номинальном токе теплового расцепителя;

— не срабатывать при токе 1,05 от номинального тока теплового расцепителя за время менее 2 ч. при начале отсчета от холодного состояния выключателя;

— срабатывать при токе 1,25 номинального тока теплового расцепителя за время менее 2 ч. при начале отсчета от нагретого состояния.

Выключатели в зоне перегрузки срабатывают с обратно зависимой от тока выдержкой времени, а в зоне короткого замыкания — без выдержки времени.

Тепловые расцепители для эксплуатации в районах умеренного климата откалиброваны для температуры окружающей среды +40°С, а для выключателей тропического исполнения — для температуры +45°С.

Для ускорения времени проверки тепловых расцепителей и согласно ГОСТ 9098 при токе 1,5 In тепловой расцепитель должен срабатывать за время 2-4 мин.

О испытаниях автоматических выключателей читайте в статье: Проверка автоматических выключателей

Надеюсь статья окажется Вам полезной.

Добавить комментарий Отменить ответ

Этот сайт использует Akismet для борьбы со спамом. Узнайте, как обрабатываются ваши данные комментариев.

Источник
