Футеровочные работы что это

Футеровочные работы представляют собой непосредственно работы по укладыванию и укреплению различных конструкций, в зависимости от назначения этих конструкций. Футеровка обеспечивает защитные свойства конструкций от всевозможных повреждений механического и физического характера.

Как правило, в основном футеровочные работы проводятся в металлургическом производстве, где основным элементом являются доменные печи. Так же футеровке подвергаются и дополнительные части доменных печей, такие ковши, трубы и топки.

Футеровочные работы для данных элементов являются необходимыми, поскольку посредством ее проведения повышается такое качество металлургического оборудования, как огнестойкость и повышается устойчивость к различным видам механических воздействий. После проведения футеровочных работ, печи достаточно стойко выносят такие воздействия, как повышенное трение, они защищены от различного рода налипания и способны служить более долгий срок.

Технология футеровочных работ

Футеровочные работы проводятся посредством нанесения на внутреннюю поверхность изделия такого специального средства, которое изготовлено на вермикулитной основе. Данное вещество обладает множеством качеств, которые необходимы для продления срока службы изделий. К этим качествам можно отнести следующие, такие как повышение огнеупорности материала, и его теплостойкости. Данный материал хорошо переносит всевозможные химические воздействия и является хорошим изоляционным материалом. Таким образом, данный материал является еще и минимально электропроводным.

Для проведения футеровочных работ доменных печей используются такие огнеупорные материалы, как кирпич шамотного типа. Данный материал очень высокого качества. Так же в ход идут блоки углеродистого типа, кирпич, содержащий повышенное количество глиноземного материала. В некоторых случаях для проведения футеровки печей доменного типа используется кирпич карбидокремниевого состава.

Особенности футеровочных работ

Сам процесс футеровочных работ состоит из выкладывания поэтапно всех типов огнеупорных материалов. Так самую нижнюю часть доменной печи, которая называется лещадью, выкладывают кирпичными блоками, содержащими высокий уровень глиноземного материала. Пространство, которое образуется при такой кладке, затирается специальной замазкой. Которая изготавливается из мертельного материала, которое должно быть соответствующим типу кирпича, применяемого в кладке. Мертельный материал получают посредством смешивания шамота, который измельчен в порошкообразную консистенцию и глины.

Если данный материал используется в кладке ответственного характера, то туда непременно добавляются такие компоненты как сода и барда сульфитно-спиртового состава. Данное вещество добавляют для большей клейкости материала и таким образом для большего схватывания кирпича. Между блоками, которые являются углеродистыми, шовное пространство заполняется другим веществом. А именно специальной пастообразной массой, которая изготовлена из таких веществ, как кокс и смоло-пек.

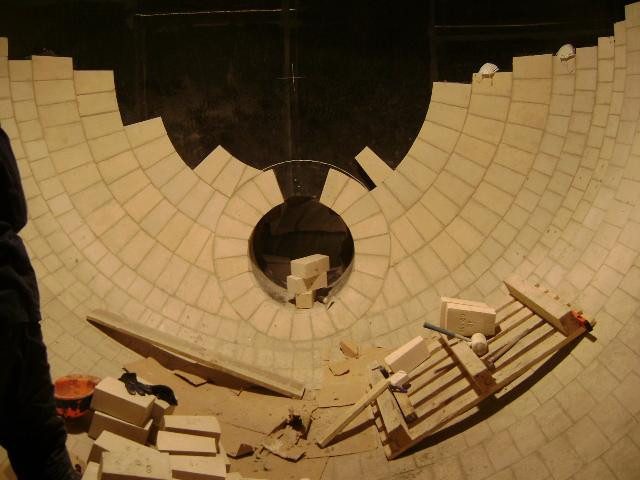

Собственно весь процесс футеровочных работ состоит из кладки огнеупорных материалов и промазыванию швов между этими материалами. Футеровочные работы не являются работами повышенной сложности, хотя они достаточно трудоемки. Главным условием здесь является использование материалов специального назначения и состава. А так же важным является соблюдение всех рабочих регламентов и соблюдение всех техник безопасности.

Источник

Футеровочные работы

Чем дороже строительство, тем выше требования к безопасности и надёжности конструкции. Футеровочные работы — цикл мероприятий по обмуровке конструкции негорючими материалами, которые в разы повышают её эксплуатационные характеристики, защищают строение от сильных воздействий механического и физического характера. В результате выполнения футеровочных работ конструкция при экстремальном нагреве не деформируется, повышаются шансы сохранить форму при падении на неё массивного объекта.

Что такое футеровочные работы

Каркас строения можно сравнить со скелетом, внутренние механизмы — с органами, а футеровку — с бронёй, которая эффективно защищает весь организм. Не стоит путать футеровочные мероприятия с обычной обмуровкой. Обмуровка направлена скорее на теплоизоляцию помещений, чем на повышение эксплуатационных характеристик оборудования. Используемые для неё материалы не выдерживают прямого контакта с огнём, в отличие от футеровочных. Этот тип обмуровки делят на несколько подвидов:

Механическая
Нужна для защиты поверхности оборудования или конструкции от повреждений механического характера. Таким методом обрабатывают, например, внутреннюю поверхность различных барабанов на производствах. Если внутрь обработанного барабана попадет крупная фракция какого-либо рабочего сырья, стенки не повредятся так сильно. Износостойкость оборудования будет ощутимо повышена, как и ориентировочный срок службы.

Огнеупорная
С помощью огнеупорной обмуровки можно сделать конструкцию или оборудование невосприимчивым к воздействию высоких температур и открытого огня. Как правило, она наносится на внутреннюю поверхность печей и котлов. Для металлических печей применяются жароотражающие экраны, а для других типов печей — жаростойкие составы или сырье с низким коэффициентом теплопроводности. Только после обмуровки печь можно использовать по назначению.

Кислотоупорная
Если оборудование или конструкция часто контактируют с агрессивной щелочной или кислотной средой, менять его придется часто. Особенно это относится к оборудованию, изготовленному из материалов, которые не являются химически инертными, например, металла. Так, контакт металла с сырьём повышенной кислотности приведет к скорому возникновению ржавчины. Футеровочные мероприятия с применением кислотоупорных составов помогают этого избежать.

Теплоизоляционная
Она не предназначена для контакта с открытым огнем, хоть и может эффективно переносить воздействие высоких температур. С помощью теплоизоляционной футеровки повышается энергоэффективность оборудования или конструкции. Жар/тепло внутри неё не будут выходить за её пределы в большом количестве. Как и в случае с огнеупорной футеровкой, теплоизоляционная чаще используется для обмуровки котлов и печей, но, конечно, бывают и исключения. Так, она применяется для легкой футеровки, подробнее о которой мы поговорим ниже

Вид и материалы футеровки выбираются специалистом в зависимости от типа оборудования/конструкции. Так, нет смысла выбирать кислотоупорную обработку для материалов, которые не предназначены для контакта с кислотными и щелочными веществами.

Обратите внимание! Главное назначения этих работ заключается все-таки в повышении огнеупорности конструкции. Одно и то же сырье может дать несколько положительных эффектов из таблицы выше. Так, огнеупорные кирпичи обладают отличными изоляционными свойствами, а раствор из шамота нейтрален к химическим соединениям.

Виды обмуровочных работ: лёгкие, облегчённые и тяжёлые

Названия видов футеровочных работ не соотносятся с отраслями промышленности, где они используются. Они обозначают вес используемых материалов и способ их фиксации. Так, тяжелая (она же стенная) футеровка представляет собой обмуровку строения огнеупорным кирпичом. Она опирается на фундамент конструкции. В облегченной обработке используются те же материалы, но упор идет не на фундамент, а на сам каркас строения. При наличии разгрузочных поясов мероприятие можно проводить на любой высоте. Легкая представляет собой обмуровку облегченными теплоизоляционными пластами в два слоя. Она обходится дешевле и не утяжеляет конструкцию.

Обратите внимание! Несмотря на кажущуюся сложность, тяжелая обмуровка — одна из самых простых представленных технологий. Она мало чем отличается от обычной кирпичной кладки. Как правило, используется для печей небольшой мощности.

Какие материалы используются для огнеупорной футеровки

Огнеупорный тип футеровки — самый распространенный, как в России, так и в мире. Для ее проведения используется много материалов: кирпичи, бетонные смеси и даже глина. Они должны иметь возможность наслаивания, сохранять гибкость при любом жаре, иметь высокие теплоизоляционные характеристики и оставаться прочными под воздействием высоких температур. В секторе промышленности, как правило, применяются:

Шамот. Алюмосиликатный огнеупорный порошок, который производится из огнеупорной глины или каолина путем отжига. Обожженная до определенного состояния глина теряет пластичность, измельчается и поставляется на рынок строительных материалов в виде смеси для создания раствора. Чтобы сделать шамот из первичного сырья, нужно подвергнуть последний температуре свыше 15 000 °C. Часто шамотом называют все огнеупорное сырье, приводимое в порошковую форму методом обжига.

Огнеупорные бетоны. Готовые смеси для обмуровочных мероприятий. Представляют собой композиционный материал, полученный без обжига. Огнеупорные бетоны выдерживают температуру выше 1580 °C. Это максимальный жар, до которого доходит плавильная печь при взаимодействии со сталью. Выше температура плавления только у вольфрама, иридия, циркония, титана и пары других элементов, которые вы точно не будете плавить на своем производстве. Например, ниобия, используемого в ускоряющих структурах Большого адронного коллайдера.

Динас и динасовый кирпич. Динас — элемент, который практически не размягчается до температуры своего плавления. При его использовании не может быть сжатия футеровки. Температура плавления динасового кирпича составляет 1690 °C, а температура размягчения — 1550 °C. Кроме того, он обладает высокой термической устойчивостью при резких колебаниях температуры, а рассчитан на работу печи при температуре 600-700 °C.

Шамот в виде кирпича или раствора — самый распространенный тип изделий для обработки печей. Он способен выдерживать нагрев до 1300 °C, чего достаточно для удовлетворения потребностей большинства производств.

Обратите внимание! Если этой огнеупорности недостаточно, используются смеси на основе муллита. Сам по себе он выдерживает нагрев до 1800 °C, но в виде смеси этот показатель уменьшается до 1600 °C. Кроме того, муллит часто включают в состав огнеупорных бетонных смесей.

Преимущества огнеупорной футеровки: зачем проводить обмуровку оборудования и конструкций?

Футеровочные работы, проведенные с использованием современного сырья, могут снизить расходы на эксплуатацию печей и котлов на 40%. Эта экономия основана на повышении энергоэффективности и износостойкости. Оборудование потребляет меньше энергии, работает эффективнее, в ремонте не нуждается.

Проводя механическую футеровку, вы можете быть уверены в устойчивости оборудования перед воздействиями механического характера, а футеровка кислотоупорными материалами сделает конструкцию невосприимчивой к разрушительным воздействиям агрессивной кислотной и щелочной среды. При заказе футеровочных работ вы существенно экономите в долгосрочной перспективе.

Проблемы в эксплуатации: что может случиться из-за нарушения технологии

Если вы делаете футеровку самостоятельно или пользуетесь услугами недобросовестного сервиса, вместо экономии средств работа может причинить вред оборудованию. Неправильный выбор материалов и ненадлежащее качество работ приводят к негативным последствиям. Некоторые из них описаны ниже.

Деформация и плавление футеровки
Учитывать нужно не только температуру плавления, но и температуру деформации футеровочного материала. Если это произойдет внутри конструкции, оборудование подлежит ремонту, а производство нужно будет на время остановить.

Отслоение материалов
При некоторых технологиях обработки материал наносится в несколько слоев. Ошибки при выполнении работ приводят к отслоению и необходимости внепланового технического обслуживания. Вместо экономии клиент получает дополнительные издержки.

Растрескивание футеровки
Типичная ситуация при обработке металлических печей шамотным кирпичом. Эти материалы по-разному расширяются под воздействием высоких температур. Если укладка была произведена без зазоров, футеровка просто растрескается.

Заказывайте футеровочные работы у профессионалов

За время существования нашей компании мы неоднократно выполняли футеровочные работы для черной и цветной металлургии, машиностроительных компаний, нефтехимических производств, сталелитейной и трубопрокатной промышленности. Делали обмуровку печей для плавления цветных металлов, обмуровывали туннельные печи обжига кирпича, работали с печами для обжига керамики, паровыми котлами и другим оборудованием. Мы самостоятельно выбираем сырье и технологию проведения футеровочных работ, отталкиваясь от типа оборудования, рабочих температур и других параметров. Воспользовавшись нашими услугами, вы повысите эксплуатационные характеристики конструкции.

Обратите внимание! Все наши футеровочные мероприятия сопровождаются гарантиями. Если произойдет деформация, растрескивание или отслоение, мы быстро проведем техническое обслуживание. Клиент может не беспокоиться об этом.

Появились вопросы? — Свяжитесь с менеджером по контактному телефону: вы получите бесплатную консультацию по футеровочным работам и сможете заказать услуги. Мы даем гарантию на все футеровочные работы и сотрудничаем по договору.

Источник

Технология проведения футеровочных работ, применение

Футеровочные работы представляют собой непосредственно работы по укладыванию и укреплению различных конструкций, в зависимости от назначения этих конструкций. Футеровка обеспечивает защитные свойства конструкций от всевозможных повреждений механического и физического характера.

Как правило, в основном футеровочные работы проводятся в металлургическом производстве, где основным элементом являются доменные печи. Так же футеровке подвергаются и дополнительные части доменных печей, такие ковши, трубы и топки.

Футеровочные работы для данных элементов являются необходимыми, поскольку посредством ее проведения повышается такое качество металлургического оборудования, как огнестойкость и повышается устойчивость к различным видам механических воздействий. После проведения футеровочных работ, печи достаточно стойко выносят такие воздействия, как повышенное трение, они защищены от различного рода налипания и способны служить более долгий срок.

ТЕХНОЛОГИЯ ФУТЕРОВОЧНЫХ РАБОТ

Футеровочные работы проводятся посредством нанесения на внутреннюю поверхность изделия такого специального средства, которое изготовлено на вермикулитной основе. Данное вещество обладает множеством качеств, которые необходимы для продления срока службы изделий. К этим качествам можно отнести следующие, такие как повышение огнеупорности материала, и его теплостойкости. Данный материал хорошо переносит всевозможные химические воздействия и является хорошим изоляционным материалом. Таким образом, данный материал является еще и минимально электропроводным.

Для проведения футеровочных работ доменных печей используются такие огнеупорные материалы, как кирпич шамотного типа. Данный материал очень высокого качества. Так же в ход идут блоки углеродистого типа, кирпич, содержащий повышенное количество глиноземного материала. В некоторых случаях для проведения футеровки печей доменного типа используется кирпич карбидокремниевого состава.

ОСОБЕННОСТИ ФУТЕРОВОЧНЫХ РАБОТ

Сам процесс футеровочных работ состоит из выкладывания поэтапно всех типов огнеупорных материалов. Так самую нижнюю часть доменной печи, которая называется лещадью, выкладывают кирпичными блоками, содержащими высокий уровень глиноземного материала. Пространство, которое образуется при такой кладке, затирается специальной замазкой. Которая изготавливается из мертельного материала, которое должно быть соответствующим типу кирпича, применяемого в кладке. Мертельный материал получают посредством смешивания шамота, который измельчен в порошкообразную консистенцию и глины.

Если данный материал используется в кладке ответственного характера, то туда непременно добавляются такие компоненты как сода и барда сульфитно-спиртового состава. Данное вещество добавляют для большей клейкости материала и таким образом для большего схватывания кирпича. Между блоками, которые являются углеродистыми, шовное пространство заполняется другим веществом. А именно специальной пастообразной массой, которая изготовлена из таких веществ, как кокс и смоло-пек.

Собственно весь процесс футеровочных работ состоит из кладки огнеупорных материалов и промазыванию швов между этими материалами. Футеровочные работы не являются работами повышенной сложности, хотя они достаточно трудоемки. Главным условием здесь является использование материалов специального назначения и состава. А так же важным является соблюдение всех рабочих регламентов и соблюдение всех техник безопасности.

Источник

Футеровка печи: суть и назначение, как проводится для различных печей

Одним из важных этапов работ при возведении кирпичных печей является правильное обустройство топки, так как материал ее кладки будет подвергаться постоянному воздействию открытого огня. Обычный печной кирпич, используемый при кладке печи, под влиянием очень высоких температур, которые возникают при сжигании твердого топлива, будет обгорать, и может начать крошиться из-за потери естественной влаги материала. Во избежание этого и для продления длительности безаварийной эксплуатации отопительного сооружения, для обеспечения безопасности людей при постоянном пользовании печами, обычный керамический кирпич отделяют от открытого огня. Именно такая защита и называется футеровкой.

Футеровка печи отопления — что это такое и как сделать своими руками

Необходимо, кроме того, отметить, что стенки топок металлических печей и твердотопливных котлов очень часто также нуждаются в защите. Все объясняется тем, что металлические (стальные) перегородки даже в большей степени, нежели кирпич, подвержены постепенному прогоранию. Поэтому некоторые производители снабжают топки стальных отопительных приборов каолиновыми или шамотными панелями.

Итак, футеровка печи отопления — что это такое и как сделать своими руками? Этот вопрос нередко возникает у тех владельцев печей, кто уже столкнулся с губительным воздействием огня на материал, из которого изготовлена топочная камера. Поэтому далее будет представлена информация о том, что представляет этот процесс и как он производится.

Назначение футеровки печи

Способов производства конкретных видов только печных футеровочных работ существует множество. Типов футеровочных материалов – не менее, и все время разрабатываются новые. Однако все это разнообразие можно разбить в общем на 4 класса по назначению футеровки, составу материалов и особенностям производства работ:

Защита наружная, внутренняя

Защиту внутренних стенок топливника можно осуществить несколькими способами:

Теплозащита и теплоизоляция – разница есть

Существует огромная разница между теплозащитными и теплоизоляционными принципами. При теплоизоляции тепло, выработанное в рабочей зоне, никуда не удаляется. Для этого и служит теплоизоляция.

В отличие от нее, теплозащита предназначена защищать определенный участок от теплового излучения рабочей зоны. Из всего сказанного становится понятным, что теплозащита совершенно не предназначена для сохранения тепла.

Большие промышленные

В всех больших промышленных печах назначение футеровки – уменьшить теплопотери и воздействие высоких температур на корпус (кожух) печи. В обжиговых печах футеровка служит еще теплоаккумулятором, обеспечивающим оптимальный режим обжига (плавное нарастание температуры), а также инфракрасным (ИК) излучателем, равномерно прогревающим обжиговую камеру.

Гораздо сложнее задачи футеровки металлоплавильных печей. Она и здесь должна хорошо излучать ИК, чтобы сильнее греть шлак. Качественный металл выплавляется только тогда, когда слой расплавленного шлака нагрет существенно сильнее жидкого металла. Но в то же время футеровка промышленных печей для выплавки металла не должна смачиваться расплавленным шлаком и самим металлом, быть химически инертной по отношению к ним и не выделять вы расплав вредных примесей. Дополнительно – быть прочной, чтобы выдерживать свой собственный огромный вес, т.к. экономическая эффективность металлоплавильных печей растет с увеличением из размеров. Поэтому, напр., для футеровки различных частей доменных и сталеплавильных печей используется не менее 7 видов футеровочных материалов (см. рис.).

Схемы футеровки доменной и сталеплавильной печи

Футеровка промышленной печи сложная и ответственная работа. Даже имея 3-4 летнее профтехобразование по этой специальности, нужно поработать в бригаде еще несколько лет учеником или (неформально) подмастерьем, т.е. на низших разрядах, прежде чем быть допущенным к самостоятельной работе. Поэтому, если вас интересует, чем и как футеруются промышленные металлоплавильные печи, начать можно с Википедии (wikipedia.org/wiki/Футеровка), там это изложено достаточно вразумительно, или Металлопедии. Что касается небольших обжиговых печей, то они футеруются как и металлические технологические (см. далее), а мы пойдем дальше – к футеровке, которую можно сделать своими руками.

Примечание: в сверхмалых металлоплавильных печах, напр. ювелирных, футеровка может составлять все строение (тело) печи или большую часть его, см. видео:

Видео: ювелирная печь из плиты, являющейся корпусом и футеровкой

Способы выполнения

Футеровку очага обычно проводят с помощью так называемых «шамотных» материалов – особым образом обработанных веществ и их смесей с включением элементов обжига, уничтожающего пластичные свойства и доводящего до спекания их частиц, а также других огнеупорных продуктов. Это могут быть:

Отделка из вермикулита может стать отличной альтернативой кирпичу и камню

Футеровка по кирпичу

Футеровка топки кирпичной отопительно-варочной печи преследует 4 цели. Первая обычная: уменьшить термические напряжения на кирпичное строение и тем самым увеличить его срок службы и надежность. Вторая – повысить тепловую эффективность (КПД) печи. Шамот, наилучший материал для футеровки кирпичной печи, имеет меньшую теплоемкость, но большую теплопроводность, чем рабочий печной кирпич. В печи шамотная футеровка будет служить промежуточным тепловым буфером, быстро вбирающим в себя первый жар топлива и постепенно отдающим его телу печи; от этого уменьшится расход топлива и увеличится время теплоотдачи протопленной печи.

И, наконец, последняя цель: ремонт обветшавшей топки. Здесь применимы как штучные, так и листовые футеровочные материалы, а также пластичные составы для футеровки набивным способом, см. далее.

Кирпич для футеровки

Футеровка отопительно-варочной печи может производиться кирпичом как керамическим огнеупорным (высокоглинозёмистым высокожженым, поз. 1 на рис.), так и шамотным, поз. 2. Клиновидные кирпичи применяются для кладки пода топки, чтобы создать на нем уклон к колосниковой решетке.

Керамический огнеупорный и шамотный кирпич для футеровки печей

Керамический огнеупорный кирпич так же и более стоек к внешним воздействиям, как и красный рабочий. Примерно такой же величины его теплоемкость, теплопроводность и модуль коэффициента термического расширения (ТКР). Так что экономии топлива футеровка керамическим кирпичом не даст, но сделает печку более стойкой к длительным перерывам в топке. Поэтому футеровать керамическим кирпичом нужно дачную печь, декоративный камин, печь в загородном доме и т.п. Форсировать топку такой печи (перетапливать ее) нельзя – предел жаропрочности керамического огнеупорного кирпича 1200-1300 градусов.

Шамотный кирпич марк ША и ШБ (ГОСТ 390-96) держит температуру до 1500-1700 градусов. Однако в холодной печи более пористый шамот быстро отсыревает и начинает выкрашиваться. Плотность шамотного кирпича больше, чем керамического (1,8-2 г/куб. см против 1,6 г/куб. см), и вес печи с шамотной топкой будет больше цельной кирпичной. Но шамот увеличивает экономичность печи (см. выше), поэтому шамотную футеровку целесообразно делать в печи, регулярно топящейся в холодное время года. Для ремонта топок и переделки их на дрова-уголь лучше использовать т. наз. шамотную плинфу (кирпич уменьшенной высоты, поз. 3 на рис.). Также плинфой удобно футеровать металлические печи совместно в листовыми материалами, см. далее.

Примечание: керамический огнеупорный и шамотный кирпичи в одной и той же футеровке несовместимы. Или то, или другое.

Кладочные растворы

Футеровку из керамического кирпича кладут на жаростойком печном растворе с пределом термостойкости не менее 1300 градусов. Использовать самодельные растворы не рекомендуется, т.к. механическая связность футеровочной кладки предельно мала, см. далее. Для шамотной кладки используется т. наз. шамотный мертель (не мергель!) – готовый сухой жаропрочный кладочный раствор, в который добавляют воды; на нем же можно класть и керамический футеровочный кирпич.

Мертель для футеровочной кладки можно приготовить самостоятельно, но дело это трудоемкое. Состав по объему сухой смеси – 92-95% шамотной крошки фракции 0,6-1,5 мм (можно из отходов шамотного кирпича); остальное – жароупорная глина. Лучше всего каолин; для дровяно-угольной печи пойдет и серая. Цветной оттенок недопустим: дающие его примеси (особенно железо и азот) делают футеровку крайне недолговечной.

Содержание связующего (глины) в зависимости от ее качества определяется экспериментально. В общем чем раствор более тощий (с меньшим содержанием глины), тем дольше продержится футеровка. Но и механическая связность (сцепление) раствора с кирпичом имеют не меньшее значение. Поэтому готовят несколько порций сухого раствора с содержанием глины через 0,5-1%. Воды добавляют чуть-чуть, лишь бы готовый раствор «мазался», поэтому огрехи кладки неисправимы.

Пробными составами соединяют пары кирпичей тычок в тычок, т.е. короткими узкими сторонами. «Слепляют» кирпичи на листе железа, т.к. соединять их нужно «в один тык», без сдвига. На кирпичах заранее выбивают метки, т.к. пробы далее будут обжигаться. Толщина шва – 0,5-1,5 мм; чем тоньше, тем лучше.

Далее пробы сушат 3-4 дня в тени при температуре не ниже +17 градусов. Потом осторожно, чтобы не распались, переносят в ходовую (исправную регулярно действующую печь); лучше всего прямо с листом железа. Обжигать в костре нельзя – нужная температура не будет достигнута. Греть паяльной лампой, газовой или жидкостной горелкой тоже – не получится равномерного нагрева.

В печи на пробы аккуратно накладывают топливо (лучше уголь), и печку как следует протапливают. Когда полностью остынет, пробы вынимают и двумя руками, чтобы какой-то из кирпичей не оказался на весу, поворачивают вертикально, перехватывают за верхний кирпич и слегка встряхивают. Из не распавшихся проб выбирают на самом тощем растворе (с наименьшим содержанием глины) – он и пойдет в дело.

Листовые материалы

Листовые огнеупорные материалы более всего подходят для футеровки металлических печей. Но и в футеровке кирпичной печи они могут найти применение. Особенно – в ремонтной без разборки печи. В топку домовой печи и обе руки-то с трудом просовываются; орудовать в ней с кирпичами порой просто невозможно. Кроме того, кирпичная ремонтная футеровка серьезно уменьшает объем топки; следовательно, и тепловую мощность печи. Но все печное строение (его размеры, масса, конфигурация, каналы, колпаки и пр.) рассчитывается на топку определенной мощности. Если ее мощность упадет ниже заданного предела, печь потеряет эффективность: топлива будет пожирать больше, а греть хуже.

Наилучшая теплоизоляция – вермикулитовая (разновидность слюды). Изолирующие свойства вермикулита феноменальны: 30-мм плиту из него «не пробивает» и пламя автогена – с другой стороны ее можно держать рукой. Вермикулитовые плиты для футеровки выпускаются в т.ч. декоративными (дорогое, надо сказать, удовольствие): такими специальным клеем (см. далее) металлическая топка оклеивается изнутри (поз. 1 на рис.) и получается «как кирпичная» и на вид, и функционально.

Листовые футеровочные материалы для печей

В продаже есть и не декоративные вермикулитовые плиты подешевле (поз. 2); ими удобно футеровать металлические технологические печи, т.к. полезный объем рабочего пространства практически не уменьшается, а монтаж вермикулитовых плит вполне возможно осуществить своими руками, см. ролик:

Видео: монтаж футеровочных вермикулитовых плит

Однако для ремонта и футеровки кирпичных печей вермикулит непригоден – слишком плохо проводит тепло. Футерованная вермикулитом топка кирпичной печки не передаст его телу печи: или сама перегреется и преждевременно обветшает, или выпустит денежки за топливо в трубу. Но недорогие базальтовые плиты (поз. 3) плохая замена вермикулиту: их огнестойкость невелика. В футеровке кирпичом в качестве прокладки-термодемпфера неплохо зарекомендовали себя непрошивные базальтовые маты (поз. 4).

Но лучший листовой футеровочный материал для кирпичной печи – каолиновый картон, поз. 5. Он жаростоек, химически нейтрален, его ТКР средний между таковыми шамота и красного кирпича. Недостаток – мало пригоден для металлических печей, т.к. плохо клеится к металлу печными клеями.

Футеровку печи с использованием листовых материалов часто делают всухую – в проем под топку вставляют короб из базальтового или каолинового картона (слева на рис., и в нем выкладывают шамотную топку (в центре). Полезно короб делать с крыльями внахлест со 100% перекрытием (справа).

Футеровка топки кирпичной печи с использованием листовых термостойких материалов

По возведении печи до верха топки крылья короба заворачивают, подпирают плоским кружалом (деревянным щитом на подпорках) и склеивают печным клеем. Кружало убирают, когда печь построена полностью. Дополнительно о том, как производится футеровка печи с использованием листовых подкладочных материалов, см. напр. сюжет:

Видео: футеровка двухколпаковой печи

Клей вместо раствора

Футеровку больших печей кладут на мертелях или, иногда всухую фасонными кирпичами с зацепами – прочие варианты слишком дороги для больших объемов работ. Но бытовые или малые технологические не промышленные печи лучше футеровать на печных клеях – они более подвижны (текучи), что позволяет исправлять огрехи кладки по ходу дела, и позволяют получить более прочный предельно тонкий шов.

Печных клеев в продаже много видов. Для футеровки не железо- и сталеплавильных печей нужно выбирать клей на алюмосиликатной основе с пределом термостойкости не менее 1300 градусов. На практике хорошо зарекомендовали себя немецкий ScannMix и российский К-170: они химически нейтральны вплоть до предела термостойкости; не выделяют ни железа, ни азота. ScannMix’ом крепче приклеивается вермикулитовая футеровка к стали и чугуну; К-170 ничуть не хуже для прочих случаев.

Порядок производства работ

Футеровка топки печи из кирпича как правило разрабатывается в порядке проектирования печи. Штатная футеровка строится заодно с печью, см. напр., видео о постройке компактной в плане 2-колпаковой печи (3,5х3,5 кирпича) с варочной плитой:

Видео: подробная кладка и футеровка кирпичной печи

Разрабатывать самостоятельно футеровку топки печи без тщательных расчетов не рекомендуется: из-за разности ТКР материалов строение и футеровка печи могут взаимно разрушить друг друга. Если же такая необходимость есть, нужно придерживаться определенных правил. Главное из них: футеровка, строение печи и/или металлические закладные нигде, ни в одной точке не должны касаться друг друга. Везде нужен деформационный зазор 6-12 мм; проще всего обеспечить его прокладками из термостойкого картона, см. выше.
Собственно футерованная топка может быть сколь угодно сложной конструкции, поз. 1 на рис. Но в строении печи она должна быть плавающим ядром, не имеющим с ним механических связей, поз. 2. Если в печи несколько топливников (печь-камин напр.), они футеруются отдельно, поз. 3. Шамотные перемычки между отдельными топливниками могут стать фокусами (местами концентрации) больших термических напряжений, от которых вся печь придет в неисправность.

Как правильно и неправильно делается футеровка топки печи

По той же причине совершенно недопустимо выпускать из футеровки «усы» и т.п. зацепы, поз. 4, а также делать ее противолежащие стенки разной толщины, поз. 5. Топка с неравномерной по толщине футеровкой допустима, если ее стенки одинаковой толщины расположены симметрично относительно теплового фокуса топки (который в топках обычной конфигурации располагается на их продольной оси симметрии).

Далее, штучные материалы (кирпичи) нужно располагать постелями (широкими сторонами) внутрь топки и к ее стенками. Кирпичи монтировать лучше торчмя (вертикально): чем меньше горизонтальных швов придется не высоту топки, тем будет надежнее и дольше прослужит футеровка. И последнее правило – кладочные швы футеровки как можно тоньше. В футеровке промышленных печей толщина горизонтальных швов допускается не более 1,5 мм; вертикальных до 0,5 мм. Этих же норм весьма желательно придерживаться и в домовых печах; домашнему мастеру уложиться в них возможно, только пользуясь печным клеем.

Ремонтная футеровка

Футеровка топки существующей печи шамотным кирпичом

Футеровать не очень обветшавшую топку (мелкие щербины, выбоины, не сквозные тонкие трещины) в порядке ремонта проще всего набивным способом клеями, указанными выше. Здесь непреложное правило – клей везде один и тот же. Замазывать дефекты частично один клеем, а частично другим недопустимо! После исправления дефектов топливник изнутри промазывают слоем того же клея толщиной 1-2 мм, тщательно выравнивая его гладким шпателем. Если же топка обветшала сильнее, то ее придется облицевать внутри шамотной плинфой (см. рис. справа), чтобы уменьшить термические напряжения в поврежденном строении печи. Свод топки подправить таким способом можно опять-таки только на жаростойком клею (см. выше), но он часто представляет собой испод варочной плиты, что упрощает работу.

Сравнительная таблица футеровочных материалов

ВАЖНО! В условиях производства – на металлургических и других предприятиях, где используется обработка сырья и готовых изделий горячим способом, печная защита чаще всего изготавливается из камня или шамотного кирпича. В «тесных» домашних условиях более приемлемы альтернативные варианты.

Футеровка по металлу

Футеровка металлической печи производится только изнутри. Дополнительная наружная облицовка или обмазка печи ускорит ее прогрев, но, вопреки распространенному убеждению, на тепловую эффективность печи почти не повлияет: правило утепления помещений «с холодной стороны» возникло оттого, что точку росы нельзя впускать в помещение; для футерованной печи оно не актуально. Зато наружная облицовка/обмазка печи намного усилит термические напряжения в металле ее корпуса и его чувствительность к химическим воздействиям.

Футеровать металлическую печь лучше всего вермикулитом на клею ScannMix или его аналогах: на упаковке или в спецификации клея должно быть указано, что он клеит и металл и/или керамику к металлу (если клеит к металлу керамику, то и плитные материалы приклеит). Для хорошей теплоизоляции муфельной печи достаточно вермикулитовой плиты толщиной 20-30 мм. Если же металлическая печь футеруется кирпичом, то монтировать его нужно по тем же правилам, что и в топке кирпичной печи. Напр., как футеруется шамотом газовая кузнечная печь, см. видео:

Видео: футеровка кузнечной газовой печи

Неправильная футеровка металлической печи штучными футеровочными материалами

Особый случай – металлическая печь с ребрами жесткости внутри. Футеровать ее кирпичом как показано на рис. справа толку мало: выступающие внутрь гребни металла – отличные тепловые мостики и любимые места расположения термических фокусов. Такую печь нужно сначала оклеить внутри базальтовым матом толщиной от 6 мм на любом пригодном для этого клею, а уж затем собирать штучную футеровку. И кирпичи нужно расположить стоймя, подтесав, если нужно. Указанное выше условие – как можно меньше горизонтальных швов – возникло от большого изнашивающего действия на футеровку вертикального температурного градиента в топке (разницы температур на единицу высоты), а в металлических печах он много больше, чем в кирпичных.

Проведение ремонтно-восстановительных работ в топочной камере печи

Любая печь перед началом эксплуатационного сезона требует проведения тщательной ревизии на предмет обнаружения различных повреждений. Трещины и сколы, которые могут появиться за время простоя отопительного сооружения, способны привести не только к снижению к снижению эффективности работы печи. Они резко снижают безопасность ее эксплуатации — это может стать предпосылкой для проникновения угарного газа в жилые помещения, что представляет очень серьезную угрозу не только для здоровья, но и для жизни владельцев дома.

Ревизия проводится как на внутренних поверхностях футеровки, так и на внешнем кирпичном слое печи. Если при проведении осмотра обнаружатся неглубокие трещины или незначительные повреждения, то их следует заделать.

Снаружи ремонт проводится жаростойкими смесями, а футеровку следует ремонтировать огнеупорными составами — клеями, мастиками или растворами. Эксплуатировать печь, после проведенного ремонта можно только дождавшись полного естественного просыхания раствора или клея, иначе материал, которым заделаны повреждения, может деформироваться.

Если опыта в печных работах недостаточно, или нет желания возиться с футеровкой уже построенной печи самостоятельно, лучше всего обратиться к специалистам, которые занимаются отопительными приборами и сооружениями профессионально. Такой квалифицированный мастер грамотно произведет выбор и расчет футеровки, что обеспечит надежную и безопасную работу печи с сохранением или даже увеличением ее эффективности.

Футеровка индукционных печей

Футеровка индукторной металлоплавильной печи ничуть не проще, чем доменной. Фактически, производители таких печей разрабатывают для них и патентуют собственные составы и способы футеровки, которых только и гарантируют работоспособность печи. «Альтернативные» поставщики иногда осведомляют покупателей (но без гарантии), как нужно футеровать их печи, см. напр. видео:

Видео: футеровка индукционной печи

Основная причина этому – шлак в индукторной печи греется от металла, т.е. оказывается холоднее его. В расплаве возникает термоконвекция, металл зашлаковывается и его выход оказывается бракованным. В домне, для сравнения шахта с распаром направляют поток тепла вниз, и первый расплав на его пути – шлаковый. Попробуйте-ка нагреть болванку так, чтобы она была горячее пламени! В плавильной индукторной печи нужно добиться именно этого, и футеровка тигля тут играет далеко не последнюю роль.

Дополнительное условие – изношенная футеровка должна быть выталкиваемой, т.к. делается она торкретированной (в малых печах сплошной набивной), а разборка негодного тигля – тяжелая, вредная и опасная работа. Расплав металла в индукторной печи греется по всей массе, очень текуч и сквозь штучную футеровку просочится, а льют его наклоном всей печи. В результате футеровка индукторной печи превращается в сложную многокомпонентную конструкцию (слева на рис.), части которой выполняются из разных составов. Табл. в центре на рис. содержит сведения лишь о малой их доле (МП-2 – марка одной из муллитовых масс); (больше, да и то с оговорками, можно почерпнуть отсюда: studfiles.net/preview/1864729/page:4/).

Футеровка индукторной печи

Но если офутеровать таким образом тигель сверхмалой печи на несколько кг или сотен грамм металла, то получится ситуация наподобие той, что справа на рис: тигель сильно греется, выделяя в расплав примеси и портя металл. Здесь дело оказывается уже в частоте питающего тока.

Металл в индукторной печи, как известно, греется за счет своей электропроводности вихревыми токами (токами Фуко). Часто пишут, что металл в такой печи греют токи высокой частоты (ТВЧ). Но чем больше масса металла, тем ниже оказывается оптимальная частота питающего тока – меньше оказываются потери его мощности. Для тонн и десятков тонн металла «ТВЧ» нужны уже с частотами в десятки-сотни Гц; индукторы больших печей данного типа нередко запитывают прямо от промышленной сети 50 Гц.

Но для малых масс металла ТВЧ нужны уже «настоящие» – от десятков кГц до единиц МГц. При этом большое значение приобретают потери энергии ВЧ электромагнитного поля (ЭМП) в токонепроводящем материале тигля. Они характеризуются т.наз. тангенсом угла диэлектрических потерь tgδ. Для частот до 200-300 кГц (до 5 кг металла) его значение должно быть tgδ

Потолочная разделка.

Самое опасное в пожарном отношении место в парилке — потолок вокруг дымовой трубы. Чтобы это место излишне не нагревалось, трубу в месте прохода сквозь потолок кладут с более толстыми стенками — с потолочной разделкой. Для каменок толщина стенок трубы здесь предусматривается 38 см или же 25 см—с дополнительной теплоизоляцией.

Наружные размеры разделки трубы составляют 76×76 см. Но в месте прохода трубы в потолке устраивают проём больших размеров — 86×86 см. Зазоры в 5 см с каждой стороны между кирпичом и материалом потолка заполняют базальтовой ватой или другим несгораемым материалом.

Обычный кирпич начинает разрушается при температуре 700°С, поэтому потолочную разделку лучше класть из шамотного кирпича. Для большей декоративности некоторые детали печи (расширение в нижней части, юбку, элементы разделки) можно сделать из кирпичей, отличающихся от остальных по цвету.

Необходимые для постройки печи-каменки материалы
