Как сделать датчик стука
Лада 2112 Ласточка › Бортжурнал › Стук появился — стук исчез. Электронный стетоскоп.
Всем привет! Недавно появился странный стук после протяжки ГБЦ. Может он был и раньше, просто не замечал. Но с открытым капотом услышал его четко. Описание: стук не звонкий, глухой (поэтому я откинул гидрокомпенсаторы), на горячую пропадает, с ростом оборотов громкость не увеличивается. И при отключении четвертого цилиндра стук заметно уменьшается, практически его не слышно.
Вот видео стука низкого качества:
Видео с отключенным четвертым цилиндром:
Все знакомые сразу отклонили вариант стука шатуна, так как стук был не сильный, тише гидрокомпенсаторов. Взял у друга электронный стетоскоп неизвестного происхождения (скорее всего Болгария) времен СССР, но он оказался нерабочим. Поэтому пришлось просить одного мужика, занимающегося ремонтов авто послушать двигатель. Согласовали время и место, я приехал и стал ждать его.
Подходит он к авто, запускаю двигатель, он слушает секунд пять и машет, типа глуши. Выхожу, спрашиваю, что за стук. Говорит что стучит поршень в цилиндре. Расстроился немного, но так как ездить можно долго, решил потихоньку собирать новый низ, а пока ездить так.
Но вот через день собираюсь на работу, завожу авто, а стука нет! Вышел, открыл капот — тишина! Удивился, и поехал на работу. В обед так же тихо, стуков нет. Ну я само собой обрадовался, но новый низ собрать думаю стоит. Лично я думаю, что причиной стука был гидрокомпенсатор, а стук был не похож на обычный гидрокомпенсаторный из-за того, что он не полностью разряженный был, а почти полный.

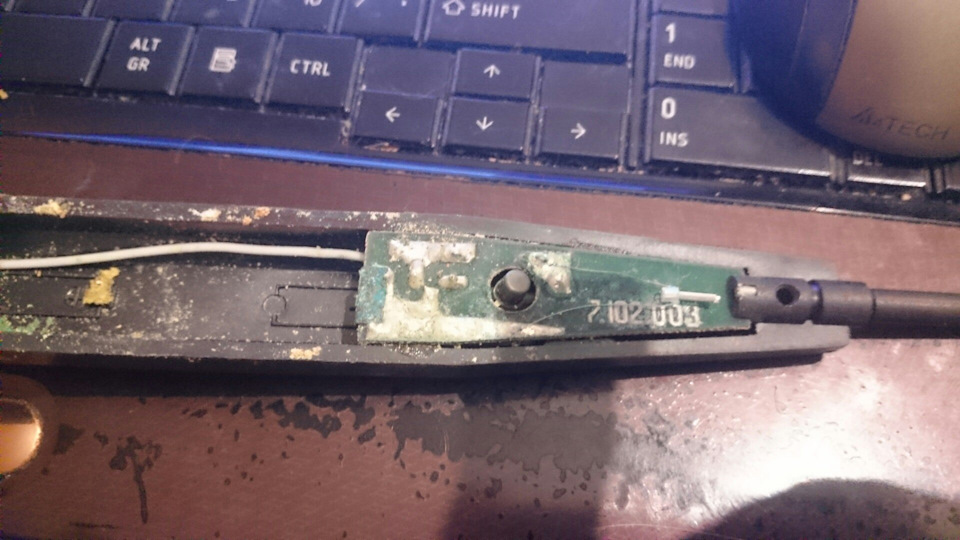

Решил восстановить стетоскоп, чтобы вдруг если стук вернется найти точную причину. В нем был сломан датчик, что это был за датчик и где такой достать я не нашел. Схема в нем элементарная, КП303 и КТ315, питание от двух древних батареек (скорее всего 343).
Решил попробовать заменить датчик пъезоэлементом, и переделать схему. Пъезоэлемент взял из неисправного мультиметра, усилитель собрал на LM386 по схеме из даташита, добавил переменный резистор на входе усилителя, поставил переключатель коэффициента усиления 20-200, питание сделал от батарейки на 12 вольт.

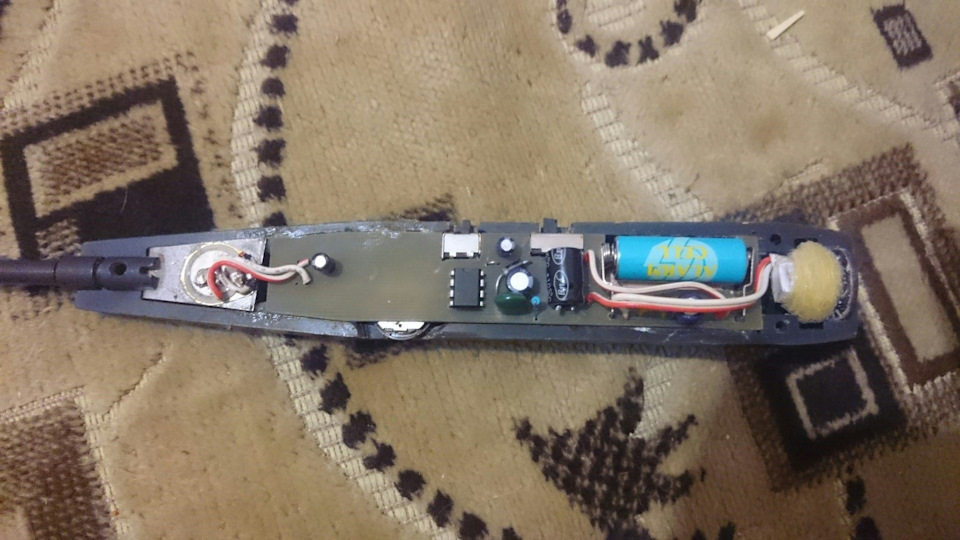

Получился вполне чувствительный стетоскоп в красивом корпусе. Надеюсь что не придется его использовать.
alexey-diagnost › Блог › Что делать, если стучат гидрокомпенсаторы?
Что делать, если стучат гидрокомпенсаторы Среди возможных проблем, которые могут возникнуть с двигателем даже нового автомобиля, является стук гидрокомпенсаторов. Причем, стук гидрокомпенсаторов еще не означает неисправность этой детали, причин этому может быть очень много. Поэтому сегодня мы поговорим о том, почему стучат гидрокомпенсаторы, и что с этим необходимо делать?
Стук гидрокомпенсаторов может прослеживаться как на холодном двигателе, так и на прогретом, в зависимости от причины. Стоит отметить, что в любом случае это нельзя оставлять просто так. Когда стучат гидрокомпенсаторы, существенно снижается ресурс ГБЦ и повышается риск возникновения неисправностей. А теперь давайте рассмотрим причины того, что может служить причиной возникновения стука.
Как определить, какой стучит гидрокомпенсатор?
Чтобы проверить гидрокомпенсатор необходимо нажать на него выколоткой из мягкого металла или отверткой (при этом кулачок распредвала должен быть обращен к толкателю «затылком»).
В нормальном состоянии гидротолкатель должен прожиматься со значительным усилием. Если же усилие невелико, гидротолкатель необходимо заменить.
Установите поочередно кулачки распредвала выступами вверх и проверьте наличие зазора между толкателями и кулачками. Утапливая (например, деревянным клином) проверяемый гидротолкатель, сравните скорость его перемещения с остальными. При наличии зазора или повышенной скорости перемещения разберите гидрокомпенсатор и очистите его детали от загрязнений или замените гидрокомпенсатор.
Стучат гидрокомпенсаторы на горячую
Самая простая и самая распространенная причина стука гидрокомпенсаторов является некачественное масло. Да, если масло давно не менялось, или плохого качества, то первыми, что отреагирует на это, будут именно гидрокомпенсаторы. Стоит вам всего лишь поменять масло, как проблема сразу же исчезнет.
Причиной стука гидрокомпенсаторов может быть и грязный масляный фильтр. Масло просто-напросто не будет поступать к гидрокомпенсаторам под необходимым давлением, что и будет вызывать их стук. Справиться с проблемой также можно очень просто, всего лишь заменив фильтр на новый.
Проблема, по которой стучат гидрокомпенсаторы, может крыться и в масляном насосе. Если он не создает необходимого давления, масло просто не будет поступать к гидрокомпенсаторам.
Перетекание масла через увеличенные вследствие износа зазоры между плунжером и гильзой гидрокомпенсатора, замените изношенный гидрокомпенсатор в сборе.
Наконец, причиной появления стука может служить и неисправность самого гидрокомпенсатора.
Стучат гидрокомпенсаторы на холодную
Стук гидрокомпенсаторов может проявляться и на холодном двигателе, то есть пропадать по мере прогрева двигателя. Этому явлению тоже может служить несколько причин.
Одной из причин стука гидрокомпенсаторов на холодном двигателе может быть загрязнение его каналов. Дело в том что холодное масло имеет одну вязкость, что не позволяет проникать через засоренный канал. При нагреве, становясь более жидким, масло уже способно проникать в гидрокомпенсаторы и, соответственно, стук будет пропадать.
Кроме того, причина может быть, опять-таки, в масле. Если масло слишком вязкое – на холодном двигателе будет слышен стук. Когда при прогреве оно будет становиться более жидким – стук пропадет.
Наконец, проблема может быть в клапане гидрокомпенсатора. Если он не держит масло и при выключенном двигателе стравливает его, то вполне логично, что при запуске будет слышен стук, пока двигатель не прогреется.
Гидрокомпенсаторы стучат на высоких оборотах, а на малых стука нет :
Причина неисправности — вспенивание при избытке масла (выше верхней метки на щупе) в масляном картере из-за его взбалтывания коленвалом. Попадание воздушно-пенной масляной смеси в гидрокомпенсаторы нарушает их работу.
Засасывание воздуха масляным насосом при чрезмерно низком уровне масла в масляном картере.
Повреждение маслоприемника из-за деформации масляного картера при ударе о дорожное препятствие.
Причина неисправности — возникновение зазора между толкателем и кулачком распредвала из-за повреждения или загрязнения деталей гидрокомпенсатора.
Снимите крышку ГБЦ, установите поочередно кулачки распредвала выступами вверх и проверьте наличие зазора между толкателями и кулачками. Утапливая (например, деревянным клином) проверяемый гидротолкатель, сравните скорость его перемещения с остальными. При наличии зазора или повышенной скорости перемещения разберите гидрокомпенсатор и очистите его детали от загрязнений или замените гидрокомпенсатор.
Не спешите разбирать двигатель и искать причину, попробуйте просто заменить фильтр и масло на на рекомендуемое производителем.
В принципе, стук гидрокомпенсаторов – это не резко возникающее явление. Оно начинает проявляться постепенно, все больше о себе напоминая. Поэтому если вы заметили, что на вашем автомобиле начали стучать гидрокомпенсаторы, не стоит паниковать. Некоторое время вполне можно ездить, но с ремонтом лучше не затягивать. Если не обращать внимания на стук гидрокомпенсаторов, есть риск поломки ГБЦ.
