Как сделать магнитный угольник сварщика своими руками
Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим один из вариантов создания самодельного магнитного уголка сварщика своими руками, а так же разберем пошаговые фотографии и видео сборки уголка из металлолома. Каждый сварщик и мастеровой человек прекрасно знают, что при работе сварочным аппаратом для сварки деталей под определенным углом возникают небольшие проблемы, а именно точно выставить угол и зафиксировать свариваемые детали. Есть прекрасное приспособление и называется оно «магнитный уголок сварщика» с его помощью можно выставить угол в 45 и 90°, под воздействием магнитной силы заготовки будут прижаты друг к другу, за счет чего варить будет удобно и угол будет точный.
Устройство и принцип действия довольно простое, а именно уголок состоит из двух стальных пластин с углами 45 и 90°, между плитами толщиной 2-3 мм находится круглый магнит от динамика за счет которого и создается магнитная сила фиксирующая заготовки в необходимом положении. Стягивается конструкция в 4х местах, а именно по углам и по центру, на один болт 3 гайки, две внутри уголка и одна с внешней стороны.
Примечание. Острые углы желательно спилить по 1 см, потому как стыкуемые детали нередко неровно спилены с заусенцами и уголок может неплотно встать на свое место. Так же для защиты от коррозии метал следует окрасить краской по металлу.
Материалы
Инструменты
Пошаговая инструкция по изготовлению сварочного магнитного уголка своими руками.
Для начала следует взять металлическую пластину 2-3 мм и измерить углы приложив уголок.
Затем положите магнит изъятый из динамика таким образом чтоб у вас получился треугольник с углами 45 и 90° приложить металлическую линейку и провести линию маркером.
При помощи УШМ(болгарки) отпиливаем заготовки.
Шлифуем.
Накладываем заготовку на пластину и стягивается струбциной, чтобы выпилить точно такой же треугольник.
Совмещаем две заготовки и равняем стороны при помощи напильника.
Прикладываем магнит сразу на две вместе сложенные заготовки, чтобы разметить места под будущие отверстия, таким образом все будет точно и без смещений.
Заготовки фиксируются струбцинами и сверлятся отверстия.
Далее на уголок кладется магнит и сверху накрывается второй пластиной, получается что наш магнитик находится ровно по центру конструкции.
Стяжка производится при помощи болтового соединения, а именно болт и три гайки, две из них внутри магнитного уголка сварщика, и одна снаружи для контрольной фиксации.
Когда конструкция полностью собрана и зафиксирована, необходимо просверлить отверстие ровно по центру уголка, чтобы сделать дополнительную стяжку.
Стягиваем аккуратно.
Торчащие части болтов срезаем УШМ(болгаркой)
Ставим уголок на отрезок проф трубы
Прикладываем еще один небольшой отрезок трубы.
Свариваем.
Вот такое замечательное приспособление получилось, благодаря ему сварочные работы станут намного проще и удобнее.
Простая угловая струбцина своими руками
Здравствуйте, уважаемые читатели и самоделкины!

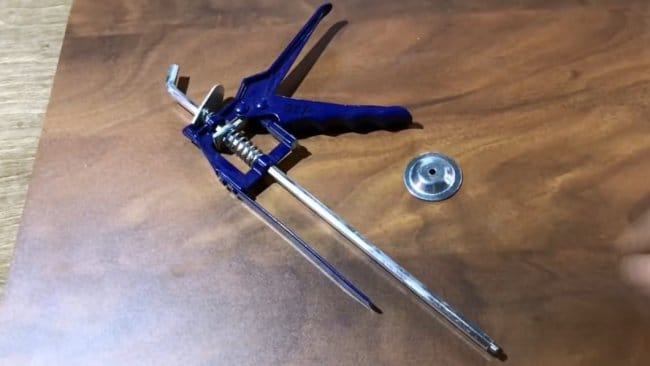

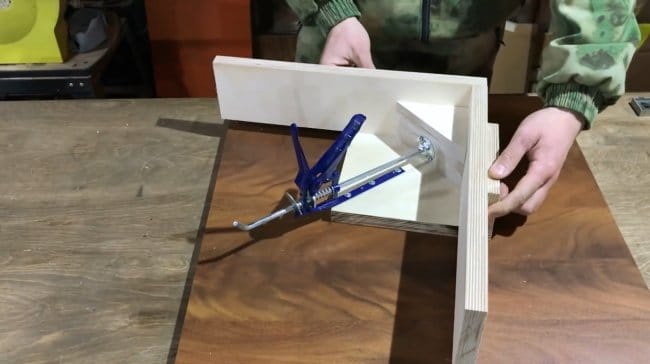

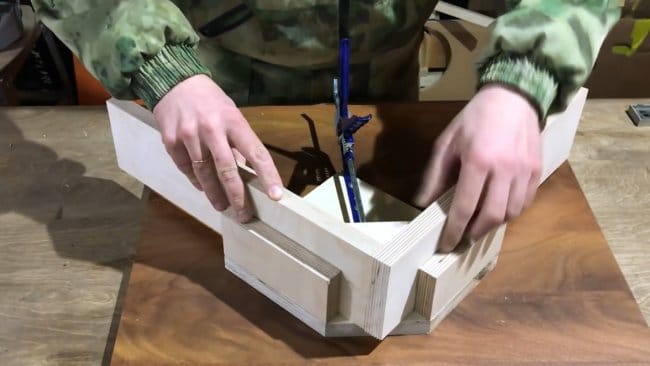

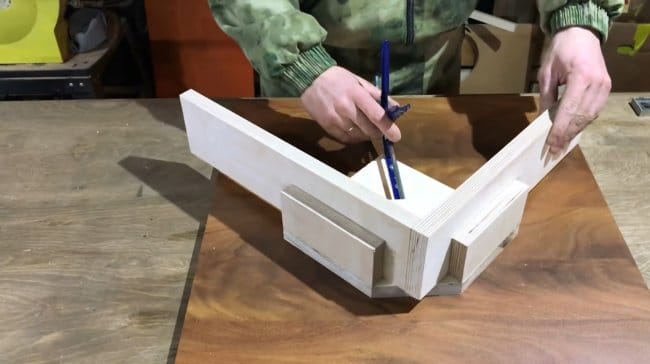

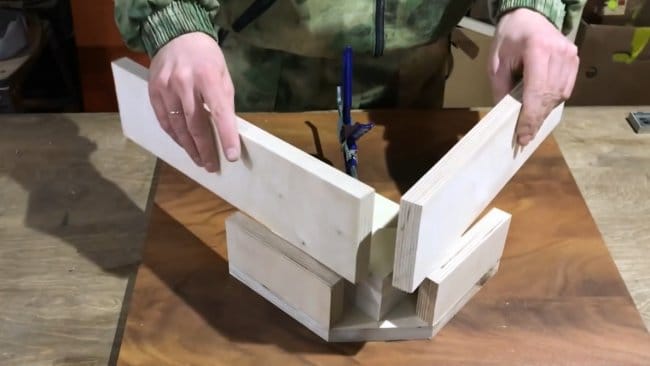

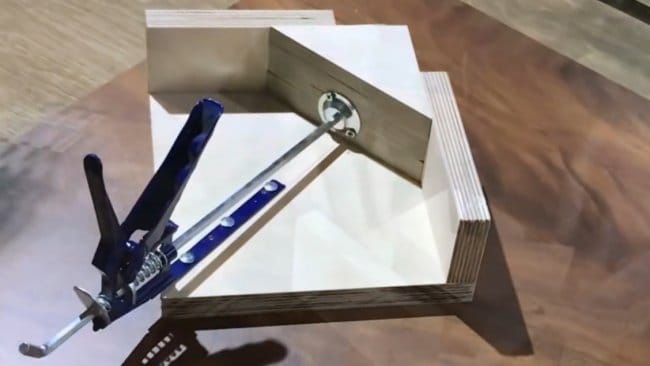

Одной из разновидностей струбцин, которая применяется при сборке или склеивании корпусов и рамок является угловая струбцина. Заводской вариант такого приспособления не всегда целесообразно приобретать, если есть возможность сделать ее самостоятельно.
В данной статье автор YouTube канала «Мастер Класс 61» расскажет Вам, как он сделал простую угловую струбцину из доступных материалов.
Это достаточно простой проект, однако для него потребуется дисковая пила.

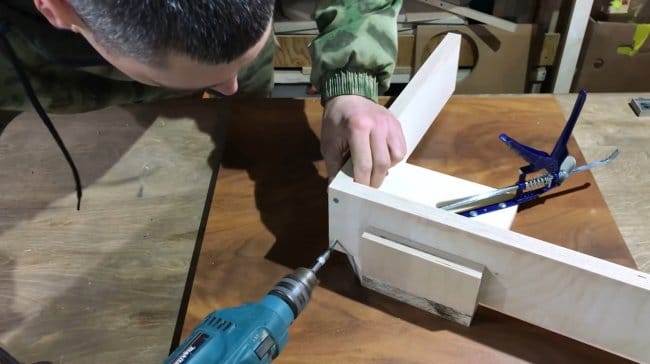

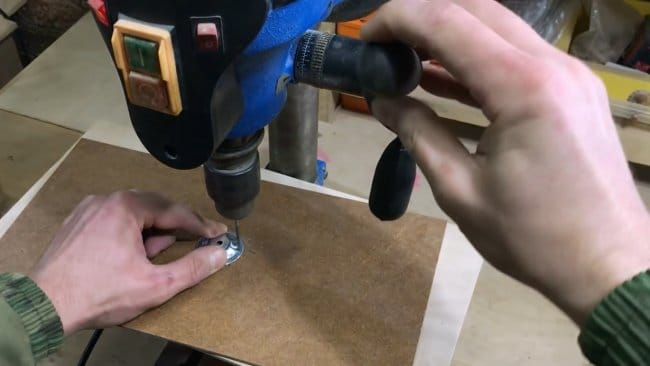

Процесс изготовления.
Основным материалом для этого приспособления послужит листовая фанера толщиной 30 мм. Достаточную толщину можно получить, склеив более тонкие листы, либо заменить фанеру на древесину лиственных пород.

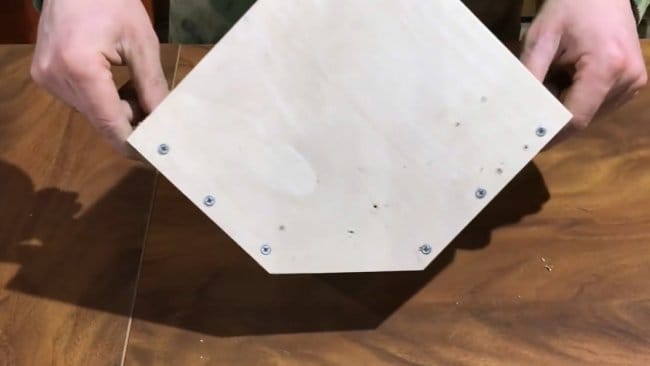

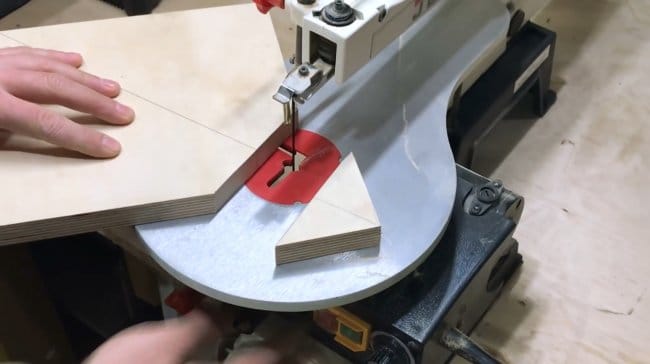

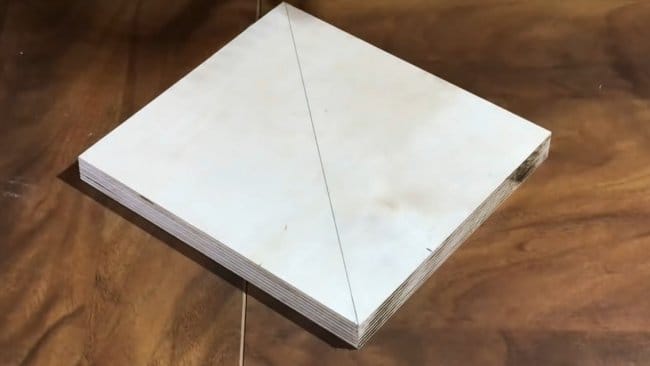

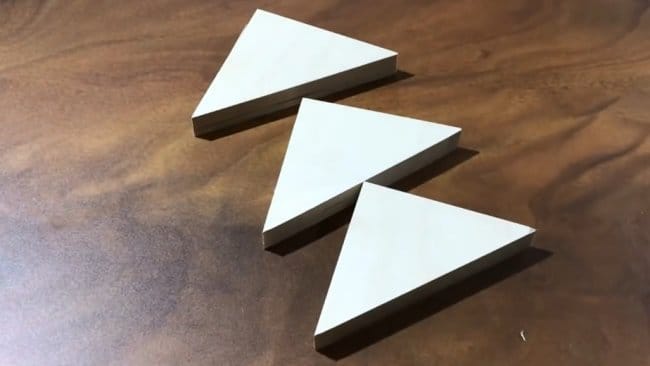

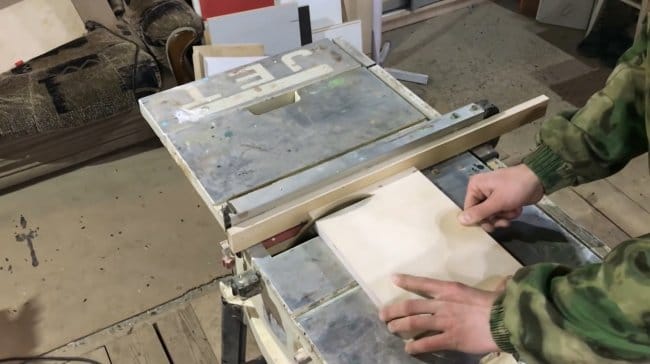

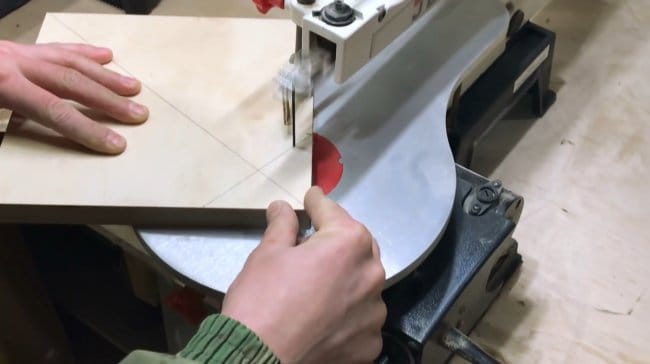

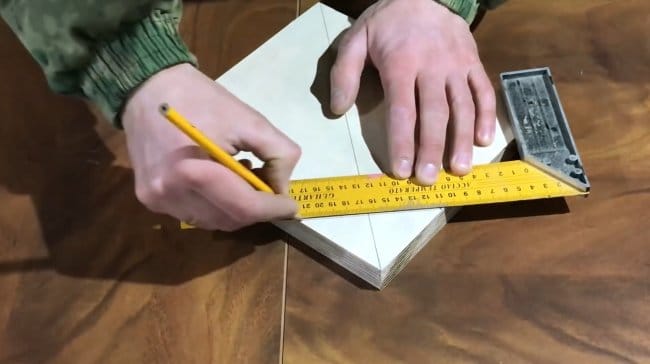

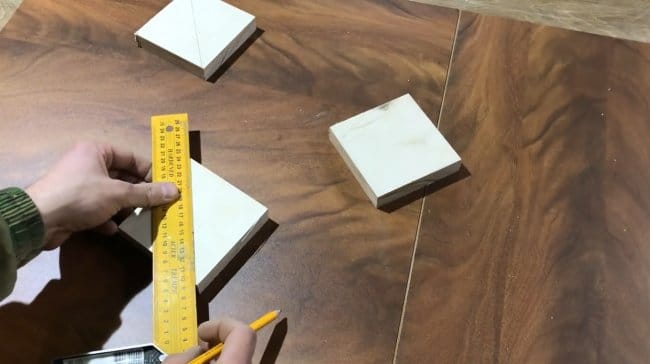

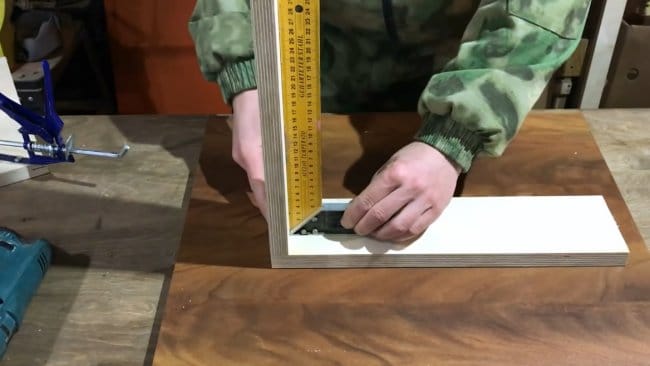

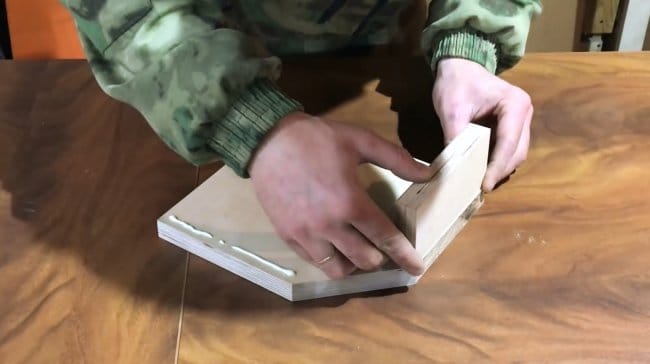

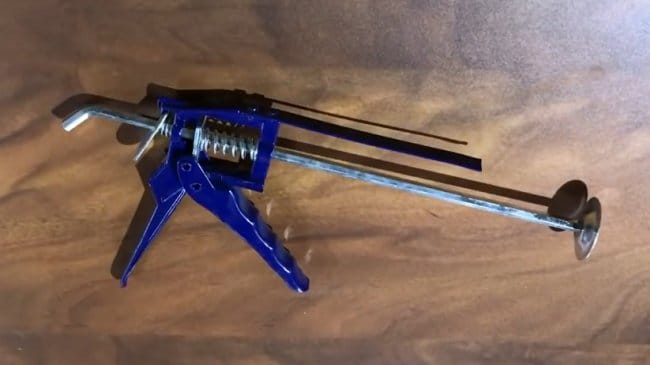

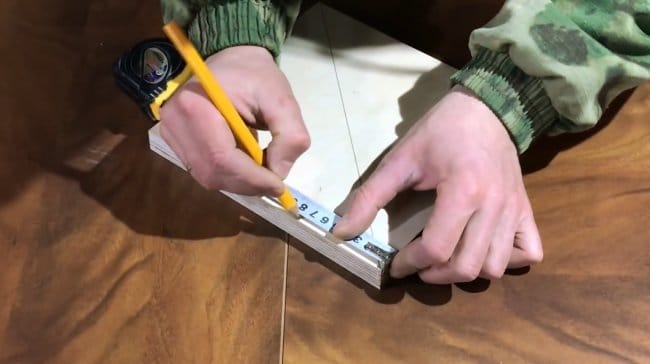

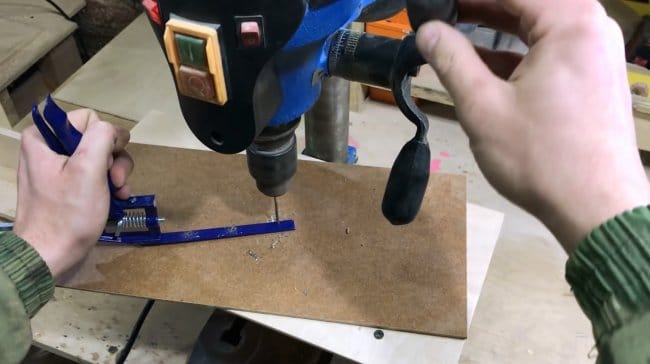

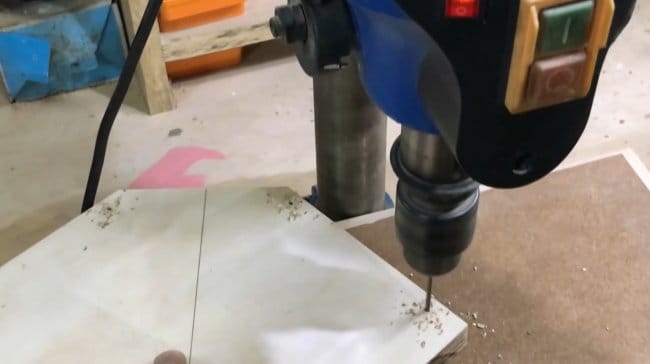

Из такой фанеры автор вырезает квадратную заготовку размерами 230X230 мм. Эту операцию он выполняет на циркулярной пиле с использованием параллельного упора. От точности углов этого квадрата зависит итоговая точность приспособления.

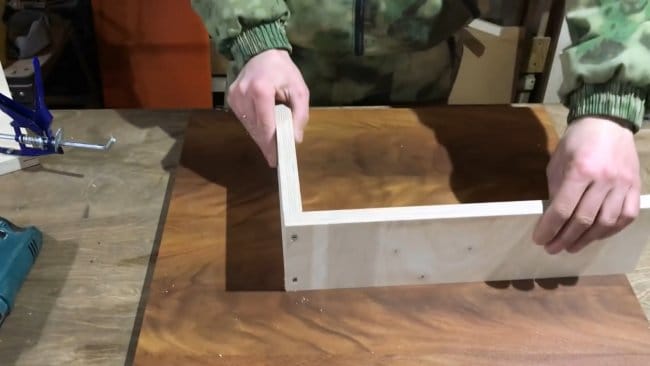

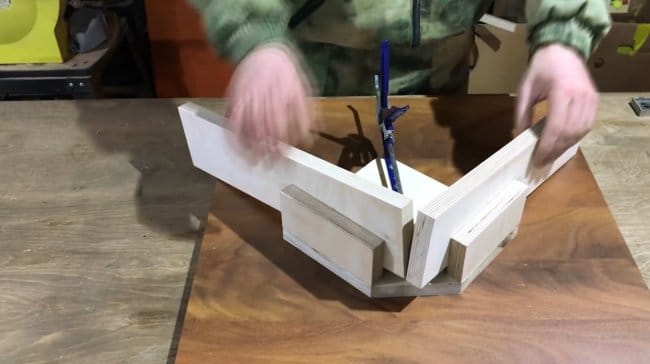

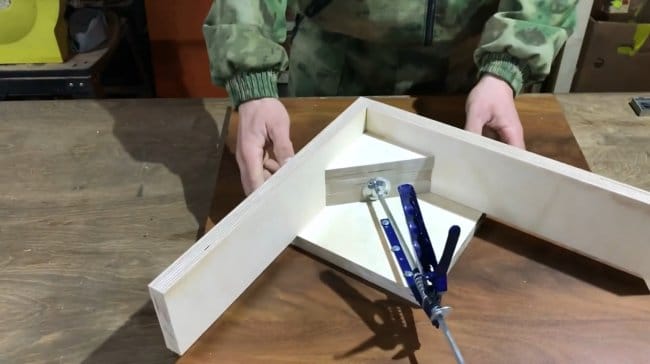

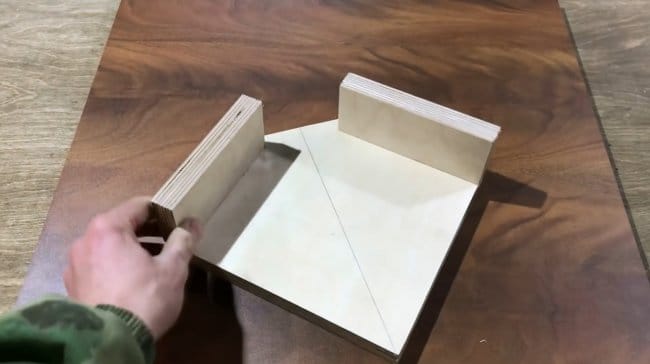

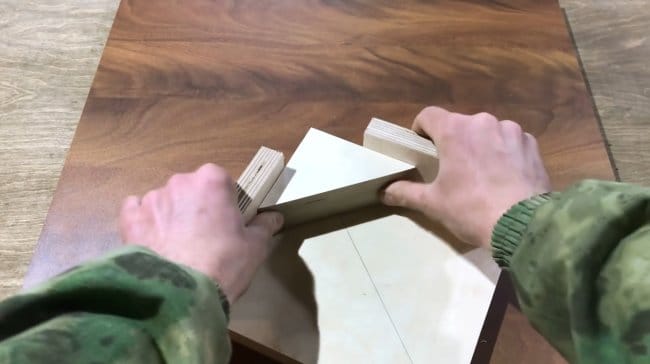

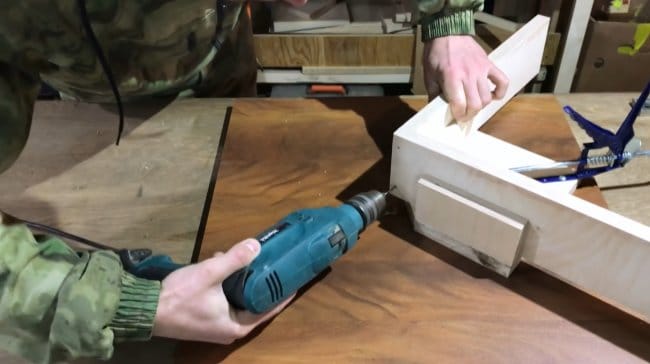

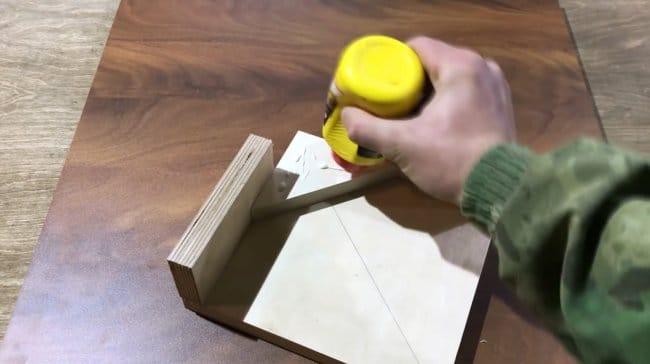

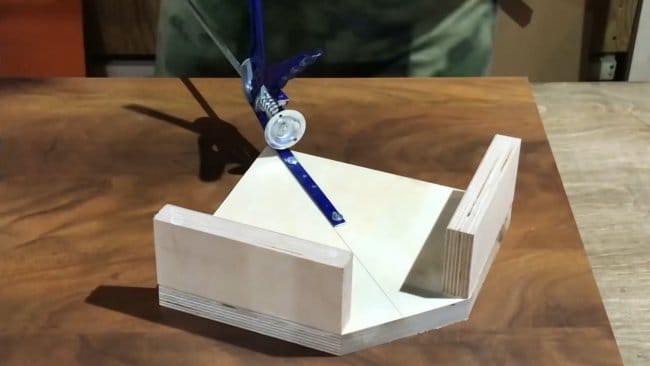

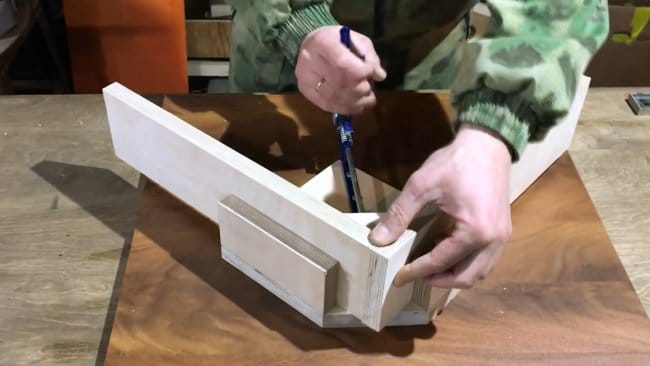

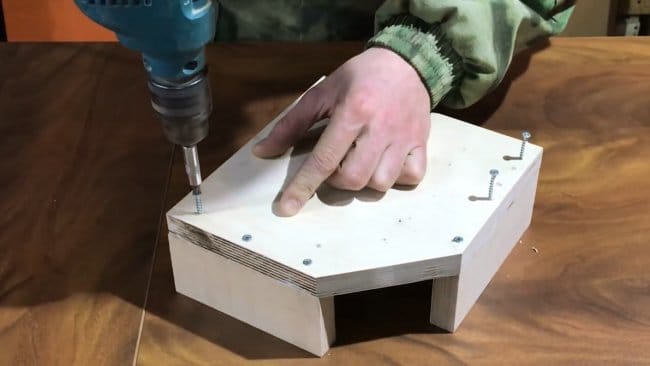

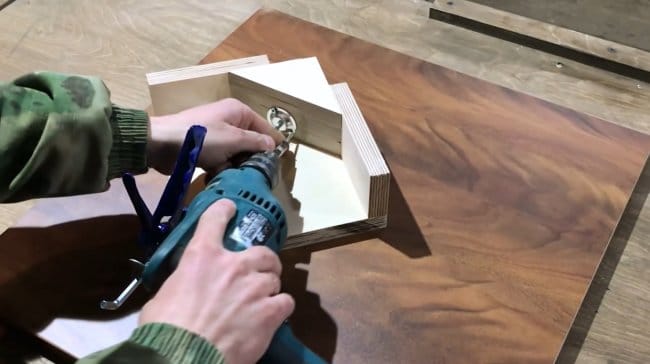

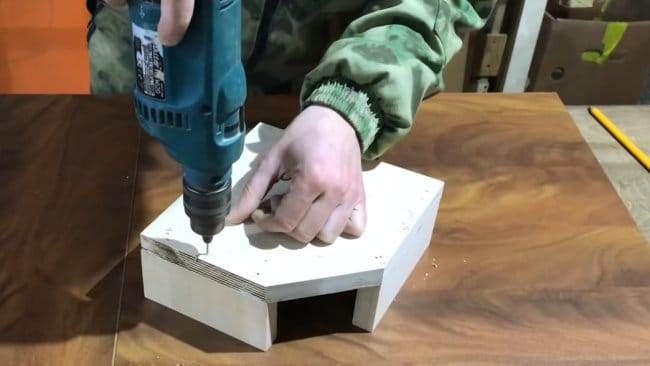

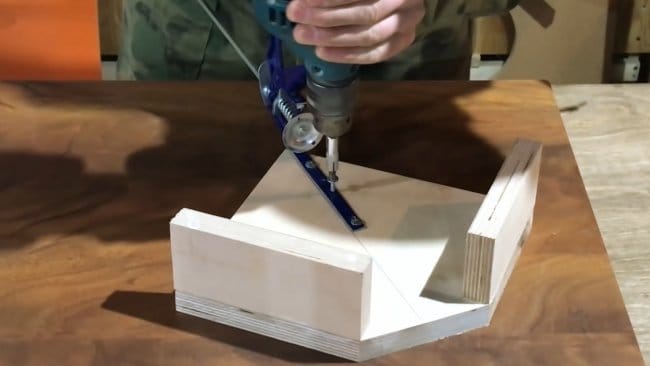

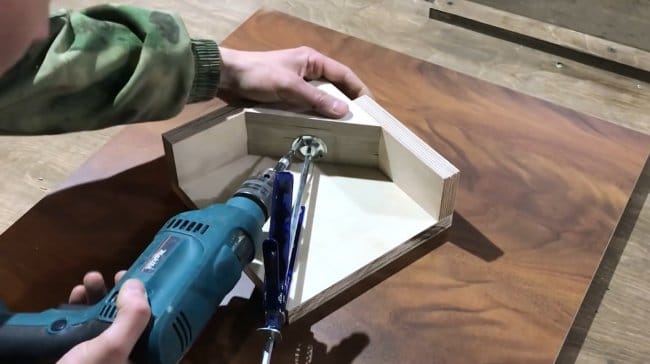

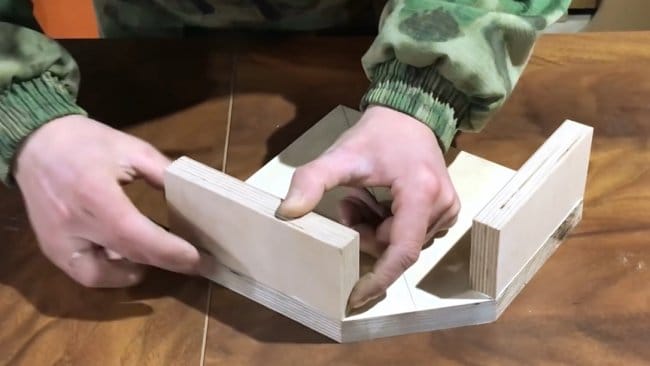

При склейке деталей губки мастер использует в качестве оправки уже готовое основание, прижимая их к полкам, и стягивая струбциной между собой.
После высыхания клея выполняется ручная шлифовка поверхностей, и закругление граней. Для защиты изделия от воздействия влаги, нужно пропитать поверхности льняным или минеральным маслом.
Такое покрытие также защищает от излишков клея, их будет намного легче удалить с поверхности.
Если Вам нужна угловая струбцина «посерьезнее» — то рекомендую ознакомиться с недавней статьей, либо приобрести заводскую по следующей ссылке.
Благодарю автора за простое, но полезное приспособление для мастерской!
Всем хорошего настроения, крепкого здоровья, и интересных идей!
Авторское видео можно найти здесь.
В процессе строительства очень часто требуется распустить обрезную доску на несколько одинаковых брусков. Не имея специального приспособления на циркулярной электропиле сделать это достаточно проблематично. Потребуется нанести разметку по всей длине, используя для этих целей рулетку и длинную ровную планку. Нередко приходится приглашать подсобника, чтобы удержать правило в процессе нанесения линии. Это значительно замедляет работу, возможны определенные неточности при выполнении необходимой разметки.
Доработанный строительный угольник сможет существенно облегчить и упростить задачу. Доработка очень легкая – в линейной части угольника, где нанесена шкала размеров, сверлятся отверстия через заданное расстояние.
За считанные минуты и привлечения напарника доска готова к дальнейшей обработке. При таком способе нанесения разметки полностью исключаются погрешности в работе.
Для временной фиксации деревянной заготовки к верстаку или для плотного прижимания двух деталей из дерева между собой используется струбцина. Инструмент снабжен вращающимся элементом, который в процессе работы может продавить поверхность древесины.
Для деревянных деталей, предназначенных для дальнейшей отделки такой дефект нестрашен, Но, совсем другое дело для заготовок из строганной доски, предназначенных для чистовых работ. Повреждение потребует визита в магазин стройматериалов для приобретения новой детали.
Исправить ситуацию поможет обычная пробка от любой бутылки из пластмассы. В процессе зажима струбцины она подкладывается под винт инструмента. Подойдет крышка от бутылки от любого напитка. Гладкая поверхность пробки исключит прямой контакт вращающегося элемента с деревом и не даст его продавить. Края крышки надежно зафиксируют винт струбцины, облегчая работу.
Пробка достаточна прочная, чтобы не быть раздавленной при зажиме. Таким образом, исчезает риск любых неприятных повреждений гладких деревянных поверхностей.
Новое применение изоленты
При реализации строительного проекта часто требуется сделать отверстие определенной глубины. Это может понадобиться:
— для надежного крепления двух досок под наклоном;
— при изготовлении мебели;
— при врезке замка и др.
Конечно, можно довериться своему глазомеру или периодически проверять глубину сверления шаблоном. Но, можно значительно упросить себе задачу, сделав на сверле отметку на требуемом расстоянии. Необходимо учесть, что отметка нанесенная мелом или маркером практически не видна на вращающемся инструменте и быстро стирается при работе.
Поможет обычная изолента ПВХ – достаточно обмотать ею сверло на необходимом расстоянии.
Лучше применять изоляционный материал ярких цветов.
Даже опытные плотники не смогут похвастать, что у них всегда получаются абсолютно ровные отверстия. Просверлить деревянную деталь идеально вертикально можно при помощи сверлильного станка или имея идеальный глазомер и имея твердую руку. Но, стационарный станок стоит в мастерской, а сверлить требуется по месту. Оценить же перпендикулярность сверления сможет далеко не каждый. Малейшее отклонение даст нарушение вертикальности сверления. Неровность отверстия простительна при черновых работах, но при точном креплении она недопустима.
Достичь прекрасных результатов без глобальных затрат помогут два обычных деревянных бруска. Потребуется составить их между собой под прямым углом и использовать в качестве направляющего приспособления.
Теперь можно смело делать мебельные детали или стыковать между собой различные детали.
Гвоздь вместо сверла
Часто при креплении толстых деревянных элементов требуется предварительное сверление перед закручиванием самореза. Для этих целей мастера применяют сверла диаметром 1-1,5мм. Но, такой инструмент очень легко ломается и его просто потерять в процессе работы. Что делать, когда запас сверл иссяк, а до ближайшего рынка требуется длительная поездка. Выручит в такой ситуации обычный гвоздь, длиной 30-50мм, запас которых наверняка найдется в запасах мастера.
Использовать гвозди вместо сверла очень просто – достаточно обрезать или откусить у него шляпку и зажать в патроне дрели.
Видео версия статьи:
Угольник слесарный – прямой ответ на измерительный вопрос!
Необходимые инструменты
Без чего не обойдется ни один строитель и ремонтник, так это без измерительных приборов. Причем, как без сложных, современных: всевозможных новомодных лазерных уровней, так и без старых добрых измерительных линеек, у которых есть верный помощник – строительный угольник слесарный, столярный, поверочный.
Инструменты, проверенные временем!
С древних времен мастера, работающие с камнем и деревом, пользовались измерительным прибором, названным впоследствии линейкой. В помощь к ней для разметки материала и проверки соответствия расчетам со временем добавилось еще одно устройство – две линейки, скрещенные строго под прямым углом. Оба эти инструмента за много веков претерпели немало изменений, но сути своей не поменяли: они помогают мастеру размечать площадку, материалы, детали, а потом контролировать ход и качество работ.
Угольник даже нашел своё место в истории: вместе с циркулем его считают символом работы каменщиков и плотников, есть связь и с церковным учением – атрибутами покровительствующего строителям апостола Фомы называют именно линейку и угольник, да и масоны его именуют одним из своих символов.
Арифметику и геометрию, вернее их образ, в семи свободных искусствах олицетворял именно угольник. Ну, а мы с вами с ним хорошо знакомы как раз благодаря этим наукам и школьным урокам математики. Деревянные, пластиковые или металлические школьные угольники традиционно треугольной формы, равнобедренные с двумя углами по 45 градусов или разносторонние по 30 и 60 градусов. Без них выполнение заданий и представить себе невозможно. Во взрослой жизни цели и задачи у них те же, а вот роль гораздо масштабнее.
Угольник слесарный, столярный – поверочный инструмент
Изначально строительный инструмент от чертежного угольника отличается тем, что мастера используют в работе конструкцию, представляющую по сути соединенные под прямым углом две линейки, одна из которых утолщена и выполняет роль ручки, а чертежники пользуются набором треугольников и прочих линеек. Материалы, из которых производят эти орудия, не отличаются от тех, к которым мы привыкли со школьной скамьи: дерево, металл и пластмасса.
Так уж сложилось, что плотники и столяры, т.е. все, кто работает с деревом, в основном, и пользуются многими деревянными инструментами, в том числе и измерительными. А вот для слесаря и монтажника, сталкивающихся среди прочего и с металлом, необходим угольник металлический – поверочный инструмент №1 должен быть надежным и стойким к внешним воздействиям. Хотя по большому счету сейчас такого принципиального различия уже не существует, каждый выбирает себе удобный инструмент.
Этот инструмент у всех упомянутых мастеров служит для поверки прямых углов различных сооружений и конструкций, контролирования взаимного перпендикуляра между деталями, поэтому главным его качеством служит идеальный угол в 90 градусов, образуемый линеечными поверхностями. За счет этого он и получил еще одно своё наименование – поверочный.
Слесарные его разновидности выпускают согласно ГОСТу 3749-77. Например, у самой малой модели «УП 60х40» цифры обозначают размер составных частей в миллиметрах: одна из линеек длиной в 60 мм, а вторая в 40 мм. У них есть 2 класса точности перпендикулярности, измеряемые в микронах: 5 в 1-м классе и 13 во 2-м. Вес этого «малыша» составляет всего-то 70 граммов. Есть, конечно, и модели, которые в сравнении с этой будут выглядеть гигантскими.
Универсальный угольник – прямой и не только
Современная конструкторская мысль требует построения не только прямых углов, правильность которых можно проверить героем данного исследования, или повторения однотипных кривых линий, получаемых при помощи всевозможных лекальных линеек, но и идти на многочисленные нестандартных решения. Для этого и инструмент потребуется нестандартный, готовый легко и быстро построить разные углы, т.е., по сути, стать универсальным угломером.
Такое устройство было придумано, есть разные его модификации, суть которых одна: основная большая рабочая поверхность соединена при помощи шарнира с меньшей подвижной частью. В максимально раскрытом состоянии они дают искомые 90 градусов, а устанавливать заданное значение угла помогает специальная полукруглая шкала, наподобие хорошо знакомого по школе транспортира.
Есть еще одна разновидность инструмента, претендующая на универсальность. Называется она малка. Конструкционно это всё те же две части, скреплённые специальным зажимным винтом. Одна из них основная, её ещё называют колодкой, бывает преимущественно деревянной или пластиковой, прикладывается к точке/линии отсчета, а вторая – тонкая металлическая линейка служит для начертания новых линий и измерения углов между составными частями инструмента. В зависимости от размера их применяют или при кабинетных инженерных работах, или на стройплощадках.
Как выбрать хороший строительный угольник?
Безусловно, угольник не может быть первым в списке необходимых измерительных инструментов, но и откладывать его приобретение в слишком долгий ящик тоже не стоит. Давайте разберемся, как не растеряться и выбрать в специализированном торговом центре то, что нужно, а не нечто с ближайшего стеллажа. Прежде всего, важно понимать масштабность предстоящих работ: для внутренней отделки вполне подойдет экземпляр средних размеров, а для поверки внешних крупных конструкций нужно выбрать модель помассивнее.
Отправляясь в магазин за новым угольником, прихватите с собой обычный лист бумаги А4, чем толще, тем лучше. Сложенный аккуратно пополам он станет идеальным контролёром прямого угла нужного инструмента.
Если в точности угольника вы уже убедились, то нелишним будет проверить и качество нанесения делений сантиметров и миллиметров, не сотрутся ли они после первого же применения. В принципе, на угольнике измерительную шкалу достаточно нанести только на одну сторону – основную рабочую, но, как признаются многие мастера, иногда бывает удобно, чтобы инструмент имел сразу две шкалы делений: и на ручке тоже.
Ручку зачастую изготавливают из другого материала, нежели основную часть. Деревянная ручка изначально лучше держится в руке. А вот в случае с пластиковыми или металлическими вариантами предпочтение следует отдать моделям с резиновыми вставками, не допускающими скольжения пальцев. Поэтому всё нужно лично попробовать и выбрать тот инструмент, который в руках будет держать удобно, тогда и точности работ будет проще добиться.
Ну, и совсем незаменимым помощником при самых разнообразных работах станет модель с ключевым элементом строительного уровня – т.е. оснащенная контрольной ампулой, с жидкостью и пузырьком воздуха, которые не позволяет допустить отклонений от горизонтали или вертикали. На первый взгляд это может показаться и излишеством, однако, при некоторых операциях в слесарно-столярном деле это может быть для вас неоценимым подспорьем. Ведь один инструмент гораздо легче держать в руках, чем управляться с двумя, а то и тремя сразу.
Неожиданное применение школьного угольника!
Мы все привыкли использовать школьный деревянный равнобедренный угольник исключительно для занятий по геометрии или черчению, а возможности его, как выясняется, могут быть значительно шире. Вот, например, нет у вас под рукой строительного уровня, а оценить степень горизонтальности поверхности все-таки необходимо, причем времени на поиски специального устройства у вас попросту не хватает. Что делать? На выручку приходит смекалка, школьный угольник и подручные материалы: крепкая нить, рыболовное остроносое грузило из папиного или дедушкиного арсенала.
Итак, приступаем: один конец нитки привязываем к ушку грузика, а второй крепим к вершине равнобедренного треугольника так, чтобы острый конец грузила выполнял бы роль указателя у отметки, сделанной строго посередине длинной стороны треугольника. По сути, делаем небольшой отвес, размещенный внутри треугольника. Пару минут – и устройство готово! Помещаем его на проверяемую поверхность и по отклонению остроносого указателя определяем степень отклонения от горизонтали.
