Как сделать держатель для батарейки
Как сделать отсек для батареек
Допустим из бумаги, по выкройкам, пластиковые корпуса, пружинки и т.д., вариантов много. Но иногда нет пружинок и контактов. Обратил внимание на упругость пластика из пластиковой бутылки. И данное свойство будем использовать для подключения батареек.
Много различных вариантов, и для начала покажем простейшую самоделку. Простой фонарик – светодиод и источник питания. Как подключить таблетку? Делается это просто. Вырезается кусочек пластика из бутылки, складывается пополам и скрепляется степлером. Осталось сделать прижимы для контактов, вырезаются ножницами. Можно сразу на прижимы прикрутить провода, но сейчас достаточно одних прижимов, чтобы подключить светодиод. Вставляем батарейку, светодиод и выключателем служить полоска пластика от той же бутылки. Простейшая конструкция. За минуту можно сделать маленькую поделку.
Сейчас подключим аккумулятор 18650, используя пластик от бутылки. Если согнуть ПЭТ ленту один раз, то она уже пружинит неплохо, а если согнуть два раза, то пружинит и прижимает намного сильнее. Согнул ПЭТ ленту и получился прижим для контактов. Вставить провода, примотать скотчем и подключить. Тут осталось подключить провода и замотать скотчем. Сделать два отверстия в ПЭТ ленте и пропустить провод и скрутить и получится контакт. Делаем отверстия при помощи зажигалки и скрепки. Паяльником быстрее. Есть и недостаток пластика из бутылок – его трудно клеить, только пайка, что порой неудобно, так как пластик под температурой ещё усаживается (термоусадка).
Делаем упрощёно, просто через отверстие пропускаем провод и загибаем. Обматываем скотчем. Хорошо прижимает. Можно было просто воткнуть провода. Проблемы с выдёргиванием проводов и отхода контактов тут минимальны. Иногда в качестве корпусов используем готовые пластиковые боксы, вставив такие прижимы.
Для корпуса можно использовать блистерную упаковку от батареек. Добавить туда прижимы или уплотнить бумагой. Прижимы легко сделать из ПЭТ ленты. Остается подключить провода, перемычки можно сделать фольгой. Таким образом из упаковки получится простой повербанк на 4хаа. Относительно изготовления отсеков по выкройкам.
Получались отсеки на одну батарейку или аккумулятор. Удобно ими пользоваться, но не удобно делать из пластика от бутылки. На каждый отсек уходило по 15 минут. По выкройке для аккумулятора 18650. Контакты, прижимы, и через прорези стянут корпус ПЭТ лентой. Получается неплохо, но тяжело делать. Покажем такую выкройку. Пластик сильно пружинит и по этому тяжело делать Из бумаги или лучше картона сделать гораздо быстрее и удобнее. Такие корпуса стараюсь не делать. Делаем попроще, закрытые.
Как просто сделать отсек для нескольких батареек из пластика от бутылки? Вырезается полоска шириной чуть меньше длины. Берем две и просто заворачиваем. Минимум два полных оборота. Лишнее просто обрезать. Получается не сильно плотно, но как раз потом и уплотним. Скрепляем скотчем. Заделывается полоска в соответствии с шириной будущего отсека. И просто вставляется между витками скрутки. Уже получается плотнее. Делаются пружинки с обеих сторон, свернув полоску по три раза. С одной стороны надо сделать перемычку. Перемычку сделаем степлером, а можно просто полоску фольги. Чтобы всё скрепить используем ПЭТ ленту. Если нужно быстро, то доделать контакты, вставить батарейки, если надо уплотнить и обмотать скотчем.
Пропускаем ленту между витками и загибаем внутрь. На второй пружинке нужно было сделать контакты. Пропустил ленту между витками и загнул внутрь. Ленту через витки скрутки с другой стороны. Вставляем батарейки. Затягиваем с одной стороны. Протягиваем ленту с первой стороны. Затягиваем ленту и прижимаем поджимы, фиксируем, загибая ленту наружу. Отсек готов.
Подключаем светодиод. Устанавливаем выключатель – полоску. Принцип довольно простой и его можно масштабировать. На три – пирамидкой. На четыре лучше делать кубиком. Усилить стороны полосками и или уплотнить батарейки. Так удастся располагать не только параллельно, последовательно. Так подключать одну. Или фонарик на двух таблетках. Держатель или отсек сделать легко своими руками, используя подручные средства. Пластик из бутылки в качестве пружин или прижимов. В зависимости от задачи и наличия материалов можно либо сделать отсеки самостоятельно, либо лучше купить. Надеюсь данная информация была полезна, возможно пригодится.
Как сделать отсек держатель для батареек или аккумуляторов своими руками
Для просмотра онлайн кликните на видео ⤵
Как сделать ДЕРЖАТЕЛЬ ДЛЯ БАТАРЕЕК. ХОЛДЕР для батареек своими руками Подробнее
Как сделать высокотоковый держатель | холдер | корпус для аккумулятора типа 18650 своими руками Подробнее
Холдер для 18650 из шприца Подробнее
Как сделать холдер для батареек из картона? Подробнее
Бокс для шести аккумуляторов 18650 своими руками Подробнее
Держатель для 18650 Подробнее
Как сделать коннектор для пальчиковых батареек? Подробнее
как сделать холдер или отсек для батареек формата 18650 своими руками Подробнее
Короб | Холдер | Корпус своими руками для аккумулятора типа 18650 Подробнее
Холдеры, боксы, кейсы или держатели для аккумуляторов 18650. Aliexpress Подробнее
Держатель для аккумуляторов к Imax b6 mini своими руками | DIY holder for batteries Подробнее
Батарейный Отсек Для 18650 Подробнее
Как сделать коннектор для батарейки 2032 Подробнее
Простейший держатель для 18650 своими руками./The simplest holder for 18650 with his hands. Подробнее
Зарядка для батарей за 0 рублей! Подробнее
Как сделать держатель для батареек?
Необходимо последовательно соединить 3 батарейки для получения 4,5 вольт. Есть контакты для батареек. Но вот как сделать корпус? Из изоленты хреновый получился. Как его сделать? Хелп ми пипл. Заказать нет возможности. Купить негде.
Дубликаты не найдены
Прям проблема, достойная поста.
В любом радиомагазине они есть, в любой игрушке на батарейках, в любом говно фонарике за 50 рублей из фикспрайса.
Ну значит и батареек нет. И некуда их использовать. Всё проблема решена.
Компьютер своими руками, часть 2. Создание кастомного корпуса
Полную версию создания корпуса смотрите на моем канале https://www.youtube.com/hotpixel или в конце этого поста.
Продолжаем собирать наш супер спектрум. В прошлый раз мы собирали материнскую плату и переферию к ней.
Фактически у нас уже есть полностью рабочий компьютер, но пока пользоваться им крайне не удобно, так как он представляет из себя набор отдельных плат, соединенных обилием проводов.

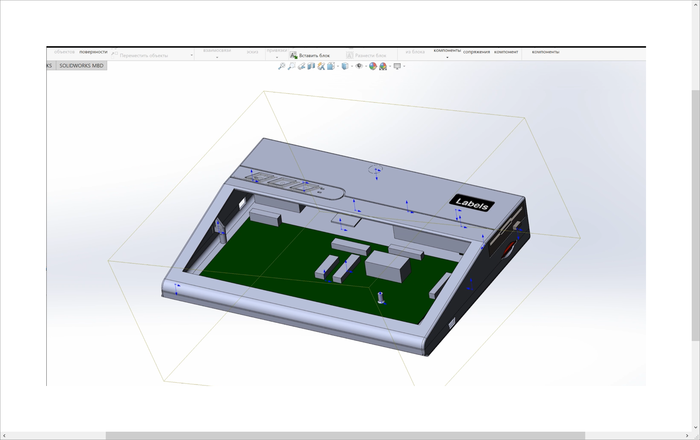

Немного вдохновляясь ранее упомянутыми компьютерами, в SolidWorks за пару вечеров задизайнил прототип корпуса. Заодно были созданы все дополнительные платы в реальных размерах, чтобы не прогадать со свободным местом и зрительно раскидать все по углам.

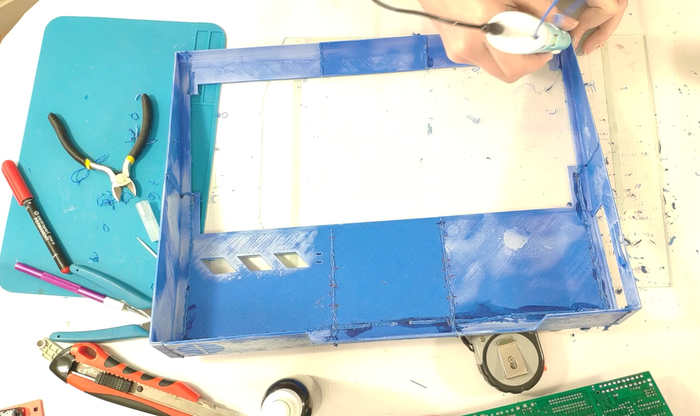

Сборку начнем с верхней части. Клеить детали будем растворенным в ацетоне АБС пластиком и 3д ручкой. 3д ручка в данном случае работает как фиксатор детали, пока клей не подсохет.

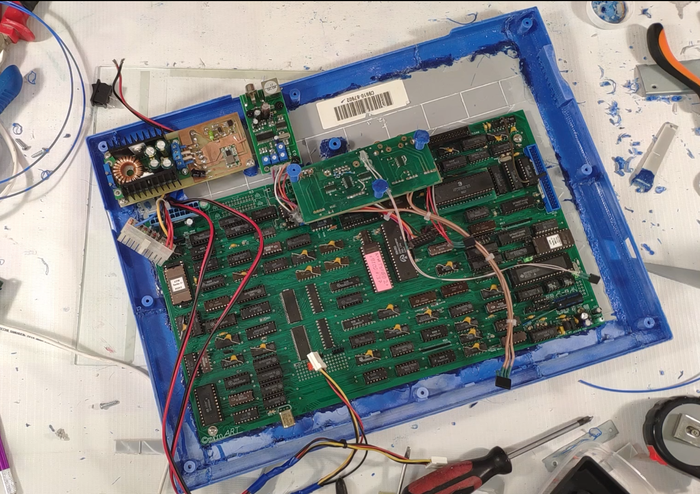

Приступаем к сборке нижней части. Предвидя будущие проблемы со стыковкой, я сначала склеил диагональные части рамки, а финишную сборку осуществлял уже по месту.

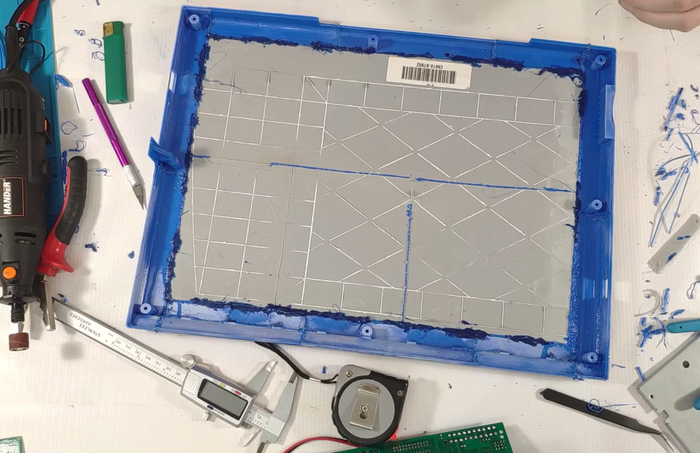

Печатать целый лист крышки на принтере я счел не самой лучшей идеей, как по временным затратам, так и по материальным. А недостающая часть дна будет выполнена из крышки от корпуса сканера. Отрезаем по нужному периметру и начинаем вклеивать. Получилась вполне крепкая конструкция.

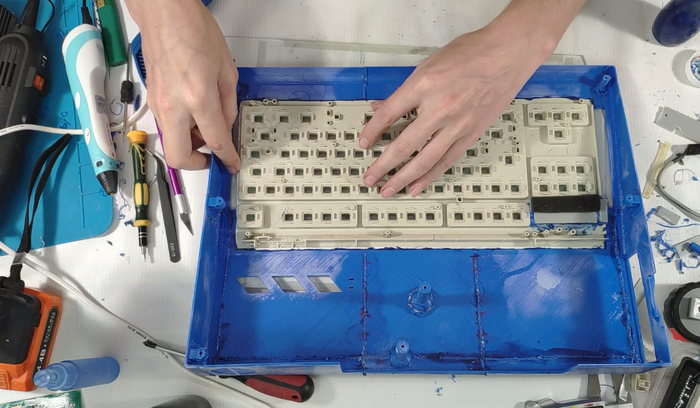

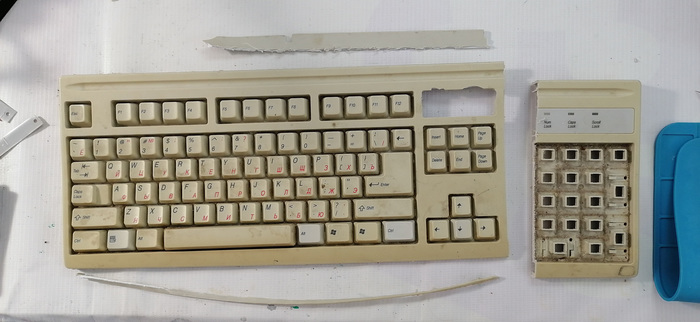

Настало время клавиатуры.

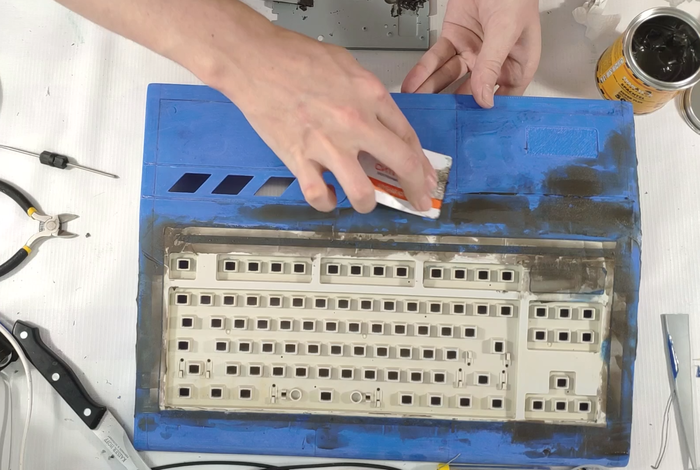

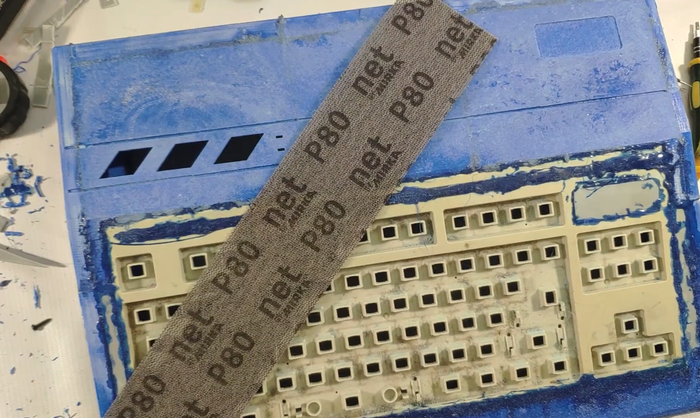

Финишную обработку будем делать шпаклевкой по пластику.

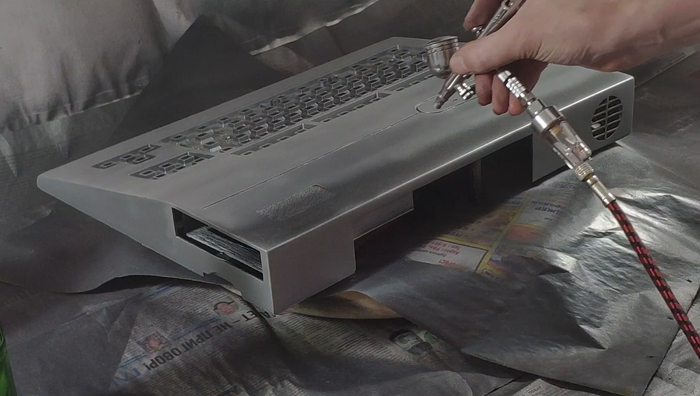

Далее грунтование и покраска корпуса.

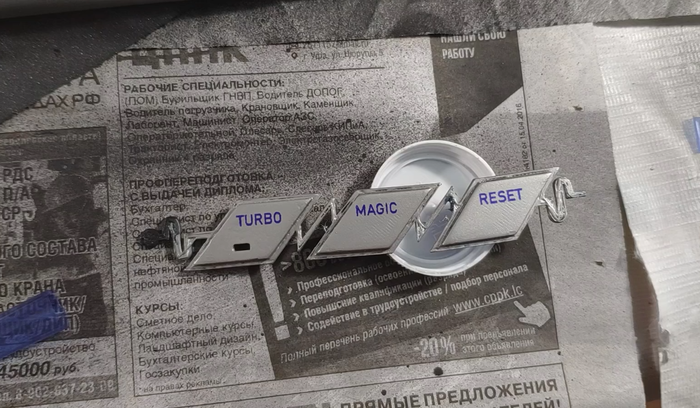

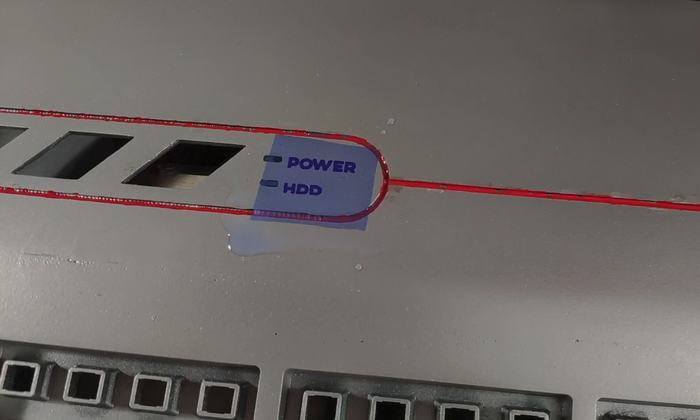

Кнопки и индикаторы подписал с помощью фоторезиста и ЧПУ гравера с УФ-головкой

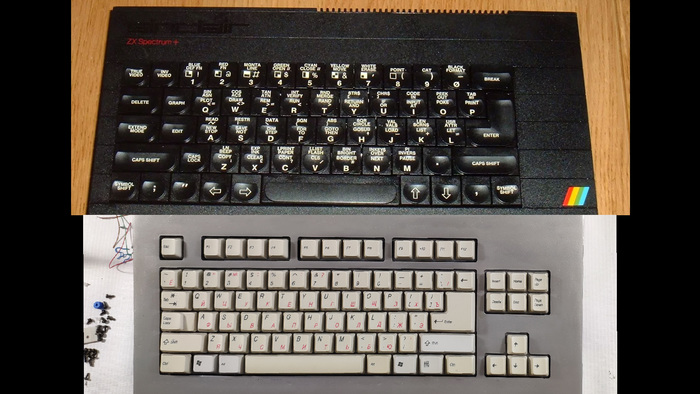

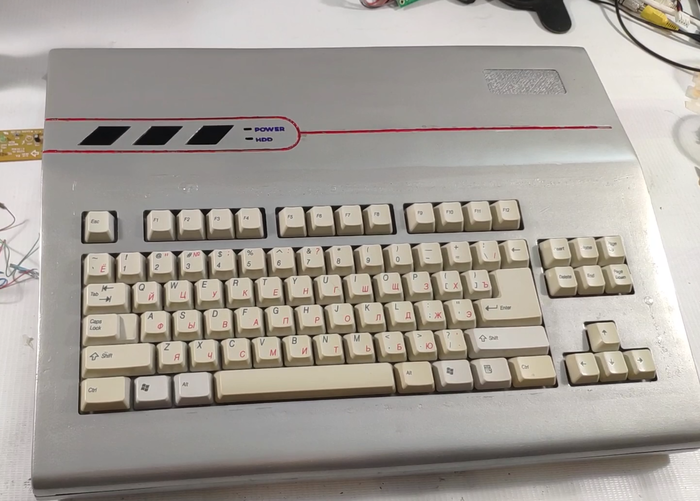

Корпус готов, но есть одно НО. Давайте посмотрим на спектрумовскую клавиатуру и на нашу. Клавиши спектрума имеют по несколько дополнительных команд, которые используются при работе с TR-DOS и BASICом, а так же 3 разных шифта и несколько собственных клавиш. В текущем виде работать с компьютером будет крайне не удобно и постоянно придется играть в угадайку, либо держать под рукой распечатку спековской раскладки.
Но, вопрос кастомизации клавиш будем решать в следующий раз. Спасибо за внимание, до новых встреч!
Корпус

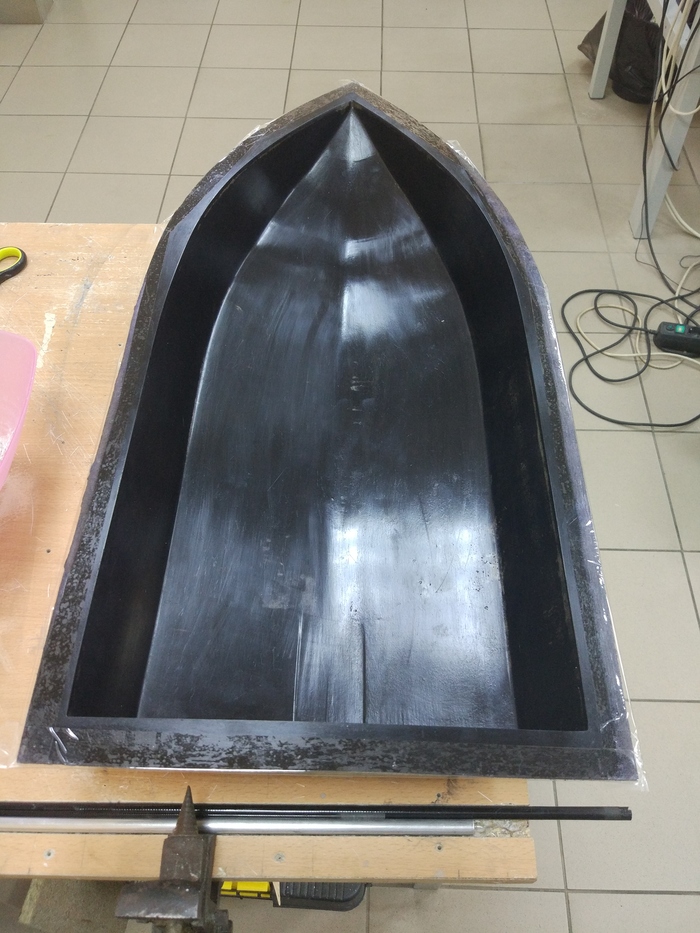

Вот и пришли нежданные свободные дни для творчества. В матрице обрезал края по периметру. Шлифовал изнутри очень долго, в результате чего открылись пустоты, которые образовались между слоев стекломата при склеивании. Заклеивать их не стал. Так же матрица была неоднократно обработана воском. На фото «подготовленная» матрица для выклейки корпуса. Разница между нынешней матрицей и той, которая была сразу после снятия, очевидна. Не буду тянуть время, сразу приступлю к повествованию.

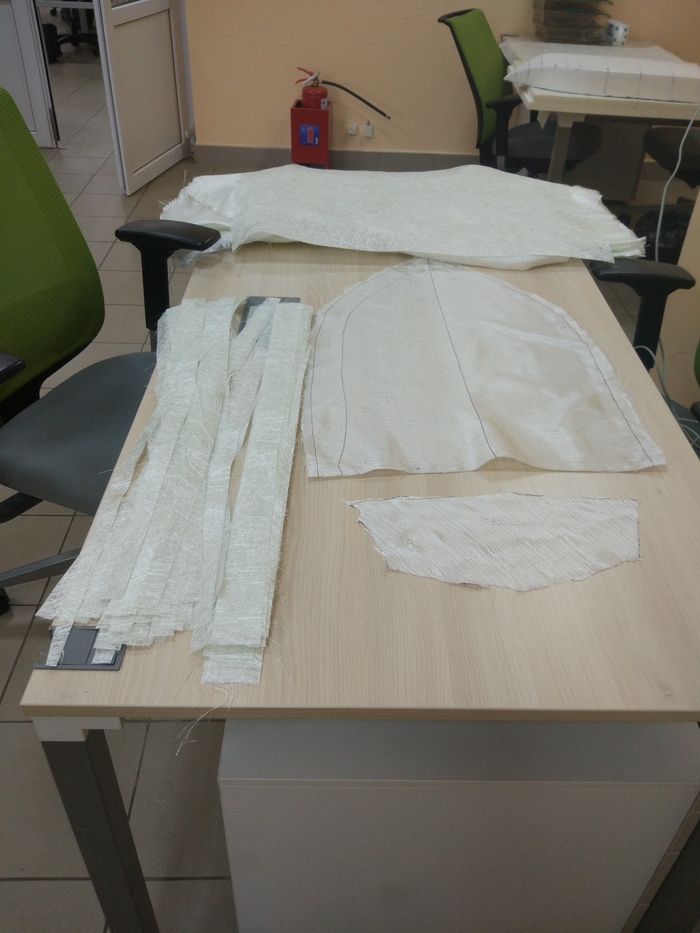

Корпус. Подготовил стеклоткань, стекломат опять нарезал полосками, так же была подготовлена «каша» из стеклоткани (смесь эпоксидной смолы и нарубленной стеклоткани).

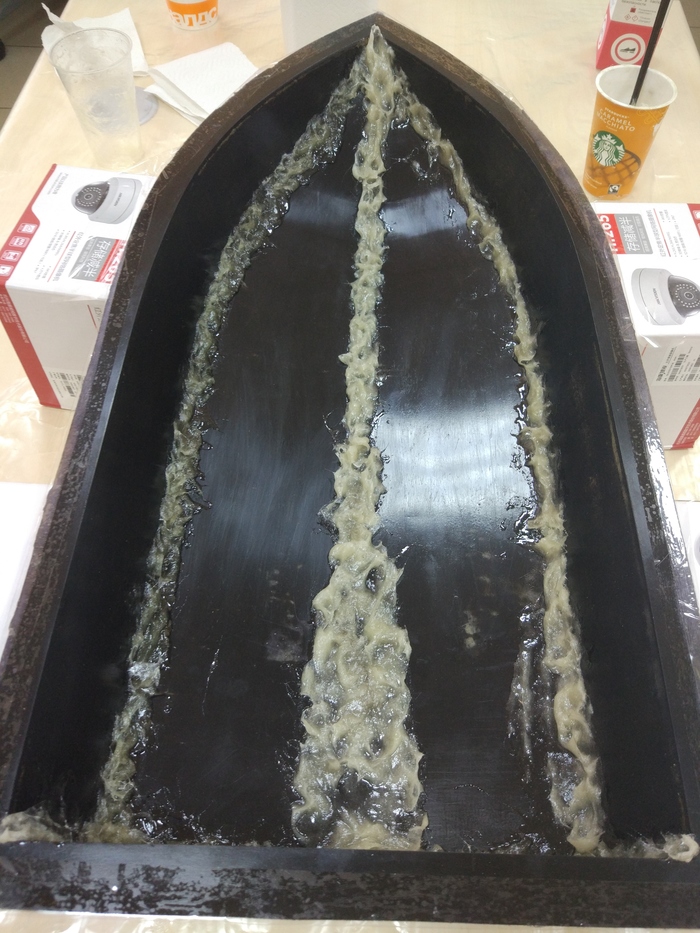

Сначала кашей были заполнены все изгибы и углы.
Далее в качестве первого слоя выложил стеклоткань. Остальные четыре слоя были выложены из стекломата.

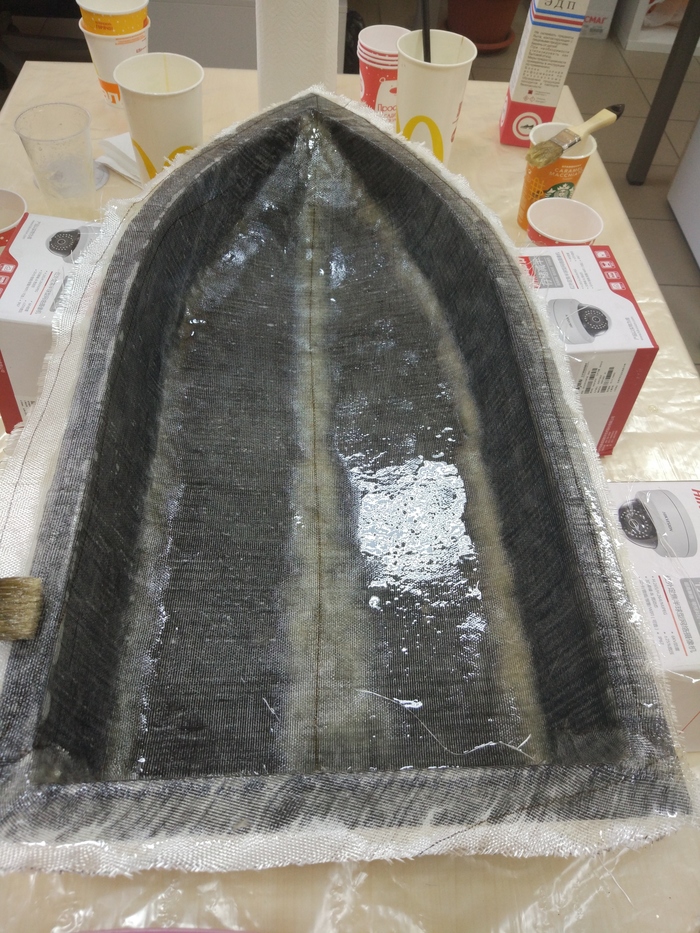

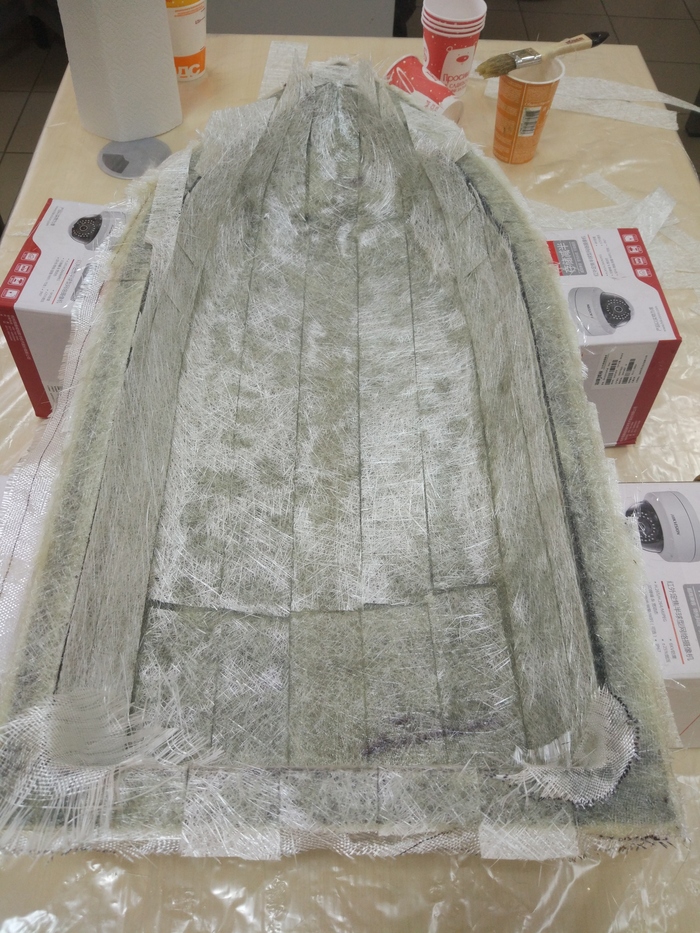

Первый слой на фото.

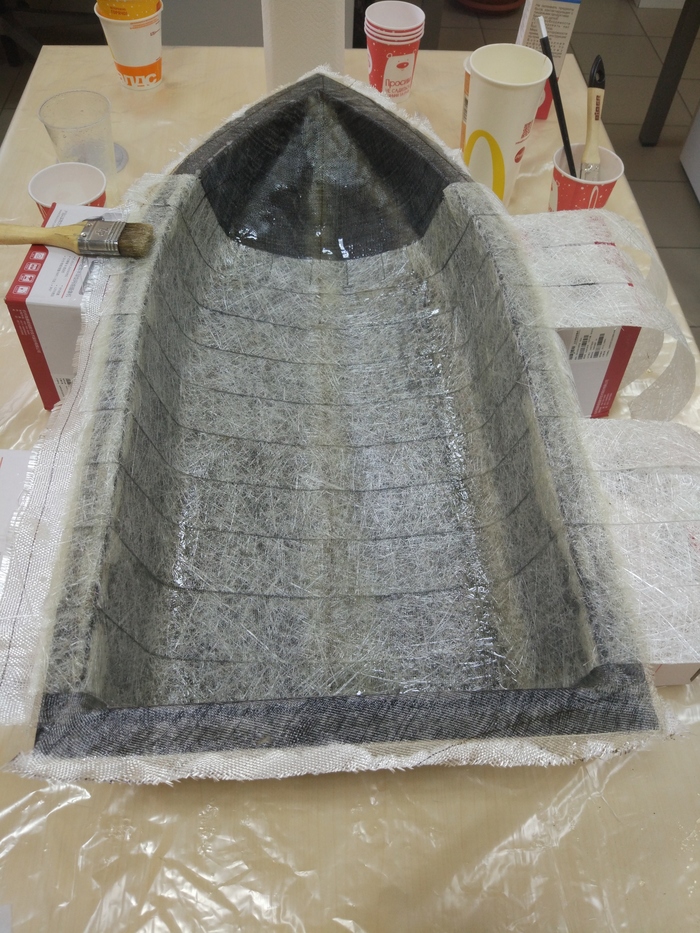

Фото второго слоя нет, но я использовал целый кусок стекломата. До этого момента выклеивали вдвоём, процесс шёл довольно быстро. С третьего слоя я работал уже один.
К сожалению последней фотографии нет, так же использовался целый кусок стекломата. Далее была подготовка к помещению заготовки в вакуум. Корпус был накрыт перфорированной пленкой, после пленки бумажные полотенца, в которых должен выдавиться лишний клей. Все это было помещено в мусорный мешок (плотность 40 мкм) и подключено к нашей самодельной установке. Процесс запечатлен на видео. Всё видео смотреть нудно, можно перемотать на 55 секунду сразу.

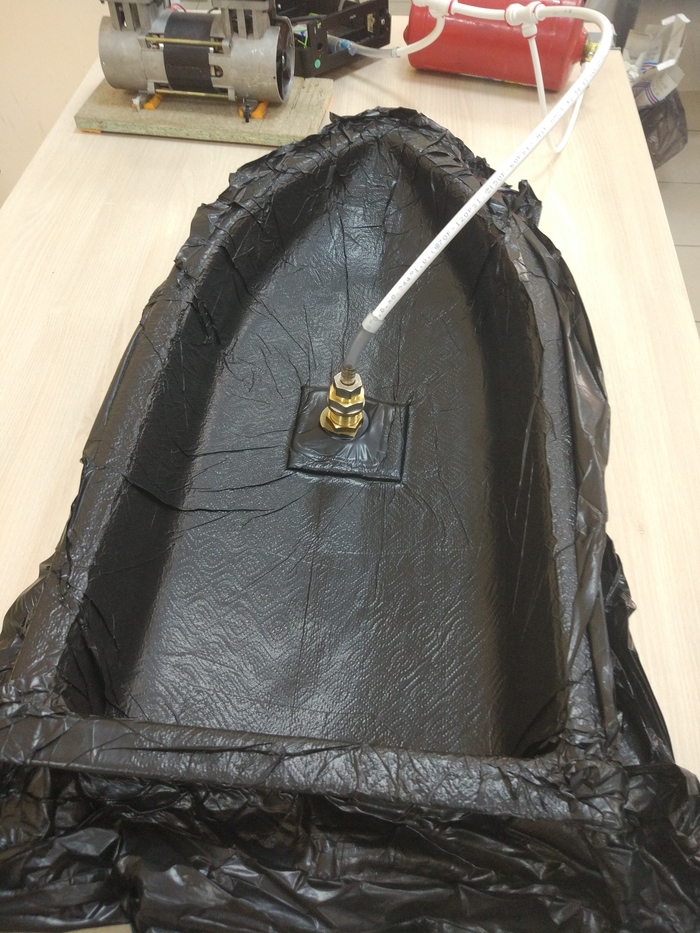

Для тех, кто не смотрел видео, добавлю фотографию результата откачки воздуха.
Раз в 10 минут наша «автоматика» включалась. В таком состоянии установка проработала 4 часа. Далее отключил её и пошёл домой 🙂 Вскрыл пакет только спустя двое суток. Довольно сложно было достать корпус из матрицы, видимо из-за большой площади вертикальных поверхностей. Бывалые матрицу делают их двух частей, и снять их получатся проще. На видео представлен корпус во всей своей красе.
Не обошлось без дефектов. Достаточно много образовалось открытых пузырьков, буду заклеивать. Время есть. много времени есть.
Потратили так же около 1,5 погонных метра стекломата, 1 кг клея, 0.8 кв. м. стеклоткани, два часа времени.
Мотор, водомёт, сервопривод, пульт и приемник успел купить и забрать до карантина. Буду работать над кораблем дальше 🙂
P.S. Если кто-то займется изготовлением болванки, доводите ее до идеала, лучше на нее потратить немного больше времени, чем исправлять косяки в матрице, а потом на самом изделии.
Как поменять батарейку в кварцевых часах
Всех неравнодушных поздравляю с созданием нового сообщества, посвящённого часам.
Замена батарейки рано или поздно требуется почти всем кварцевым часам. В некоторых часах есть система индикации слабого заряда, но многие просто внезапно останавливаются, заставляя владельца бегать в поисках ближайшей часовой мастерской. В этом посте я расскажу как поменять батарейку самостоятельно, такой вариант подходит тем, кто не доверяет никому свои часы и предпочитает по возможности всё делать своими руками (мой вариант), тем, кому жалко отдавать несколько сотен рублей за операцию, которая занимает 10 минут времени, или тем у кого рядом нет часовых мастерских.
Сначала об инструментах. Такого набора инструментов вам будет достаточно, чтобы заменить батарейку практически в любых часах.
2. Открывашка для корпусов-хлопушек. Их существует несколько видов, но эта на мой взгляд самая удобная и не царапает крышки и корпуса часов. Можно конечно открыть крышку ножом или тонкой плоской отвёрткой, но при этом скорее всего на крышке и часах останутся следы.
3. Зажим для корпуса часов. В таком зажиме удобно фиксировать часы для снятия крышки, часы будут надёжно закреплены и все манипуляции с ними производить будет проще, к тому же при откручивании винтовых крышек вся нагрузка будет на корпус, а не на браслет и шпильки. Пластиковые шпеньки, зажимающие часы, можно переставлять под размер корпуса.
6. Набор отвёрток. Нужен для снятия крышек, которые крепятся к корпусу часов винтами, а также для откручивания винта, удерживающего батарейку в механизме часов. Скорее всего вам будет достаточно обычного небольшого набора из нескольких часовых отвёрток.
7. Щётка с жёсткой пластиковой щетиной, подойдёт и обычная зубная щётка с щетиной пожёстче. Нужна для очистки от грязи задней стороны часов перед открытием крышки, так уменьшается вероятность попадания грязи и пыли внутрь часов и возможность появления связанных с этим проблем в будущем.
8. Булавка или зубочистка. Пригодится для извлечения грязи из узких мест и пазов в крышке и корпусе.
9. Резиновая груша. Нужная для бесконтактного убирания пыли и грязи из часов. Сжатый воздух в баллоне может повредить или сдуть детали часов, а сдувание пыли ртом может быть чревато последующим запотеванием часов изнутри.
10. Пинцет. Удобнее изогнутый, но подойдёт и обычный. Понадобится для извлечения мелких батареек, винтиков и пластиковых деталей.
11. Лупа. Может быть полезна для тех, у кого не всё в порядке со зрением или просто для рассматривания мелких деталей. Я ей не пользуюсь, но кому-нибудь может пригодиться.
Теперь о видах крышек.
Ещё бывают часы с цельнометаллическим корпусом и возможностью замены батарейки через отверстие с резьбовой крышкой (например, Swatch Irony). В таких часах замена батарейки не составляет труда, для этого достаточно монетки нужного размера, которой выкручивается крышка.
[фото из гугл-картинок]
[фотографии из гугл-картинок]
Так, виды крышек перечислили, перейдём к процессу замены батарейки.
Сначала поменяем батарейки на паре Q&Q-шек с крышкой-хлопушкой.
Для начала будет не лишним положить что-нибудь мягкое на стол, чтобы не поцарапать стекло, я использую для этого кусок коврика для мышки с тканевым верхом. Если необходимо, снимаем с часов ремешок или браслет, очищаем крышку часов от грязи щёткой и салфеткой, кладём их крышкой вверх и находим выемку для инструмента в крышке. Вставляем открывашку в выемку и аккуратно открываем крышку.
Далее находим батарейку и смотрим как она держится, обычно используется или пружинная защёлка, или прижимная пластина с винтовым креплением. Аккуратно откручиваем винт (если есть) отверткой нужного размера и отодвигаем защёлку или пластинку.
При установке крышки обратите внимание на её положение. С одной стороны обычно находится выемка под штифт заводной головки, следите, чтобы заводная головка и выемка находились с одной стороны, иначе или не закроется крышка, или вы сломаете штифт. Если закрыть крышку не получается, не пытайтесь применить грубую силу, вы можете помять корпус и крышку или разбить стекло. Можете попробовать приёмы с обматыванием изолентой или с оправкой нужного диаметра, деревянным бруском и струбциной, но лучше отнесите часы в мастерскую, там вам за небольшую сумму закроют часы специальным прессом.
Теперь заменим батарейку на Casio Lineage с резьбовой крышкой.
Вынимаем штифт из замка браслета, чтобы полностью открыть его, так он не будет мешаться при работе.
Очищаем крышку и корпус щёткой, фиксируем корпус часов в зажиме.
Дальше устанавливаем штифты ключа на нужное расстояние, вставляем их в выемки на крышке и поворачиваем крышку на пол-оборота. Для этой цели вместо ключа многие используют пинцет или штангенциркуль, чаще всего результатом этого является испорченный инструмент и поцарапанные часы.
Полностью откручивать крышку ключом неудобно, для этого лучше взять мячик или откручивать её пальцами.
Снимаем крышку, если на корпусе часов под крышкой есть грязь, убираем её булавкой и грушей, щёткой для этого лучше не пользоваться, т.к. при этом грязь скорее всего попадёт внутрь часов. Убираем пластиковую вкладку пинцетом, под ней находится батарейка.
Батарейка удерживается небольшой защёлкой, сдвигаем её плоской отверткой
и вынимаем батарейку.
В этих часах стоит батарейка SR621SW.
Ну вот, теперь вы сами можете менять батарейки в своих часах, достаточно только докупить недостающий инструмент. Он может продаваться в специализированных магазинах, но цены там как правило высокие, для домашнего использования достаточно купить инструмент на Али, главное читайте отзывы и не покупайте самый дешёвый. Весь инструмент, использованный мной здесь (кроме пинцетов и щётки), приехал ко мне из Китая. Скорее всего, имея такой набор, вы будете иметь больше инструмента, чем среднестатистический «меняльщик батареек» в мастерской в ближайшем торговом центре. Там, куда я раньше носил свои Casio, у мастера из инструментов были только отвёртки, зубная щётка, пинцет и лупа, резьбовую крышку она откручивала плоской отверткой, такие издевательства естественно не прошли бесследно для корпуса и крышки часов, на паре фотографий это заметно.
P.S. Если крышка ваших часов выглядит вот так:
