Как сделать диагностику форд мондео

Ford Mondeo › Бортжурнал › Диагностика FORD MONDEO 3 — наличие ошибок (Check Engine)

1.Вставьте ключ в замок зажигания
2. Нажмите и удерживайте кнопку сброса дневного пробега.
3. Поверните ключ зажигания в позицию II, продолжая удерживать кнопку сброса.
4. Дождитесь появления стилизованного сообщения «TEST» на дисплее одометра, после этого вы можете отпустить кнопу сброса.
5. Вы находитесь в тестовом режиме, у вас есть возможность пройти все тесты без запуска мотора и с запуском мотора.
6. Для выхода из тестового режима выключите зажигание.

Здесь приведены не все коды выводимые на дисплее а только те что известны, на самом деле их значительно больше.

В таблице приведены описания известных DTC кодов:
Помните коды полученные при помощи само диагностики служат для предварительной диагностики и не могут быть использованы как безусловное руководство к действию. Полная диагностика только у дилера.

A103 Antenna not connected-defective transceiver
A139 PCM ID does not match between Instrument Cluster and PCM
A141 NVM Configuration Failure (No PCM ID exchange between Instrument Cluster and PCM)
A143 NVM memory failure
А477 Module Configuration Failure
D027 SCP Invalid or Missing Data for Engine RPM
D041 SCP Invalid or missing data for Vehicle Speed
D043 SCP Invalid or missing data for Traction Control
D073 SCP Invalid or missing data for engine coolant
D123 SCP Invalid or missing data for Odometer
D147 SCP Invalid or missing data for vehicle security
D262 Missing SCP message.
1197 Select/Reset Switch Failure
5284 Oil Pressure Switch Failure
9202 Fuel sender open circuit
9204 Fuel sender short to ground
9213 Anti-theft number of programmed keys is below minimum
9232 Antenna not connected-defective transceiver
9317 Battery Voltage high
9318 Battery voltage low
9342 ECU is defective
9356 Ignition run circuit open
9359 Engine Run/ACC Circuit Error
9364 Ignition Start circuit open
9600 PATS Ignition Key Transponder Signal is Not Received — Damaged Key or non-PATSKey
9601 PATSReceived Incorrect Key-Code from Ignition Key Transponder (unprogrammed Encoded Ignition Key)
9602 PATS Received Invalid Format of Key-Code From Ignition Key Transponder (Partial Key Code)
9681 PATSTranceiver Signal is Not Received (Not Connected, Damaged, or Wiring)

Источник

Ford Mondeo Individual Chia ST 2.0i › Бортжурнал › Самостоятельная диагностика ЕЛМ-327

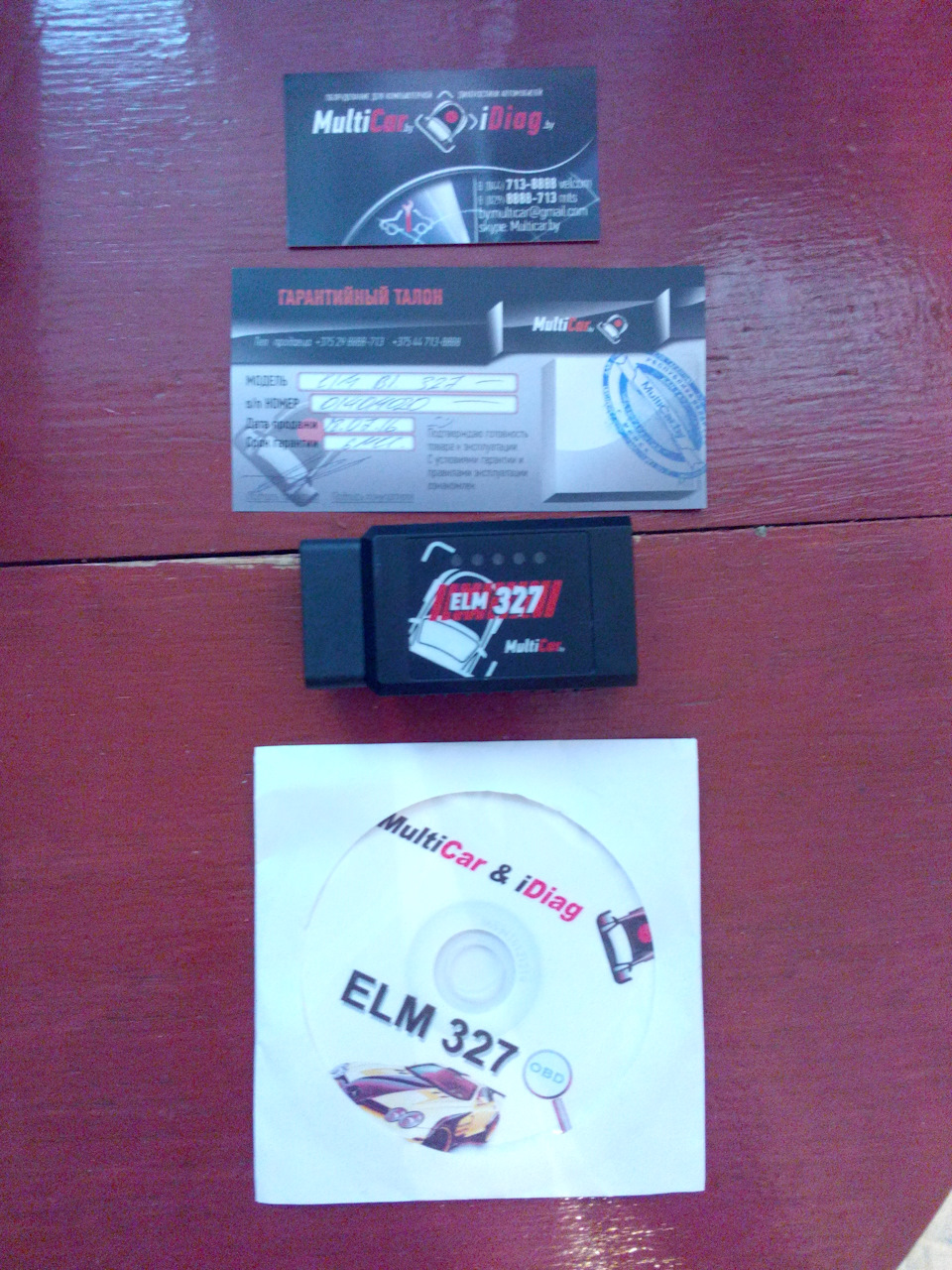

Всем привет) Вот решил выложить очень полезную информацию, как я обратил внимание много кто задают вопросы стоит ли брать ЕЛМку.

Инструкция ЕЛМ-327- pdf файл: files.sotmarket.ru/instr/akse…luetooth-0.pdf.

Настройки подключения ЕЛМ-327:

Подключение ELM 327 Bluetooth:
Внимание! Во избежание скачков напряжения, которые могут повредить адаптер и/или ЭБУ автомобиля рекомендуем подключать/отключать сканер только при выключенном зажигании.
1. Установите любую программу ELM 327 на свое устройство;
2. Подключите ELM327 Bluetooth в диагностический разъем ODB 2 Вашего авто;
3. Включите зажигание или же заведите автомобиль;
4. Зайдите в настройки вашего Android устройства;
5. Перейдите в настройки беспроводных сетей;
6. Включите Bluetooth и нажмите кнопку «Настройки Bluetooth»;
7. Нажмите «Поиск устройств»;
8. Выберите найденный адаптер Elm327 с названием «OBD-II»;
9. Введите код сопряжения elm327: 1234
10. Если код подошел, Вы увидите надпись «Сопряжено, но не подключено». На этом настройка закончена. В очень редких случаях код сопряжения может быть 0000 или 6789;
11. Запустите ранее установленную программу;
12. После запуска программы Вы увидите, что единственный прибор на главном экране программы НЕ АКТИВЕН;
13. Нажмите «Меню» и зайдите в «Настройки». В настройках выберите пункт «OBD2 настройки адаптера»;
14. Нажмите «Тип соединения»;
15. Выберите «Bluetooth»;
16. Нажмите «Выберите устройство Bluetooth»;
17. Выберите то устройство, с которым установили сопряжение в пункте 8. На этом настройка программы завершена. Возвращайтесь на главный экран программы;
18. Пользуйтесь всеми возможностями адаптера Elm327!

Подключение ELM 327 WI-FI (смартфоны на IOS работают только по WI-FI):
Внимание! Во избежание скачков напряжения, которые могут повредить адаптер и/или ЭБУ автомобиля рекомендуем подключать/отключать сканер только при выключенном зажигании.
1. Установите любую программу ELM 327 на свое устройство;
2. Подсоедините автомобильный диагностический адаптер ELM327 Wi-Fi в разъем OBD II диагностируемого автомобиля;
3. Вставьте ключ в замок зажигания и включите зажигание автомобиля (можно завести);
4. Зайдите в раздел настроек беспроводных сетей Wi-Fi Вашего телефона/планшета/компьютера.;
5. Произведите выбор сети WiFiOBD. Перейдите в настройки, на вкладку «Статичные»;
6. В данной вкладке произведите ввод следующих данных:
Адрес IP: 192.168.0.38
Маска подсети: 255.255.255.0
Основной шлюз: 192.168.0.10
Порт: 35000
HTTP Proxy: авто
7. Перейдите в меню программы установленной Вами в первом пункте на телефон/планшет для работы с адаптером;
8. Произведите сопряжение программы с ЭБУ автомобиля. Готово!

Подключение Bluetooth-сканера на базе ELM327 к автомобилю c помощью программы ScanMaster на ПК с Windows:
Рассмотрим процесс подключения диагностического сканера на базе микрочипа «ELM327» к компьютеру/ноутбуку с операционной системой Windows XP/Vista/7/8 с помощью программы ScanMaster-ELM по средствам Bluetooth. Для успешного подключения нужно:
-установить программу (Следуя инструкциям по установке в архиве с программой)Ÿ
-установить в диагностический разъем сканер-адаптер
-завести двигатель автомобиля
-убедится, что в компьютере/ноутбуке включен Bluetooth
Далее выполняем следующие этапы:
1. Добавляем новое устройство Bluetooth. Обычно иконка расположена в трее, но если ее нету, можно так же добавить через «Панель управления-Устройства и принтеры-Добавление устройства»
2. Выбираем сканер (название устройства «OBDII»), жмем «Далее»
3. Далее выбираем пункт «Введите код образования пары»
4. Вводим код — «1234», жмем «Далее»
5. Дальше ждем подтверждения, что устройство успешно добавлено, закрываем окно.
6. Запускаем установленную программу ScanMaster, нажимаем на иконку «Связь» в главном окне программы
7. Далее выбираем в выпадающем окне «Тип итерфейса» — Bluetooth. Нажимаем «Поиск устройств», ждем пока появится наше устройство, выбираем его, жмем «ОК»
8. Жмем кнопку «Соединить»
9. В окне «Отчет» начнется процесс подключения. Если все сделано верно, в течении некоторого времени программа проинформирует об успешном подключении и индикаторы внизу окна будут гореть зеленым цветом — что означает успешное подключение к ЭБУ двигателя.

В конечном итоге сколько я уже пользовался самой ЕЛМкой ни разу еще не разочаровался в диагностике, и с ним становится проще искать и кретировать ошибки и неисправности, и на мой взгляд лучше иметь себе такой сканер)

Всю вышеперечисленную информацию взята в разное время с разных ресурсов интернета, так что могут быть незначительные ошибки.
Всем спасибо за внимание, надеюсь кому нибудь пригодится данная информация)

Источник

Luckysilver › Блог › Режим самодиагностики приборной панели Ford Mondeo 2003

Режим самодиагностики приборной панели Ford Mondeo 2003

1.Вставьте ключ в замок зажигания

2. Нажмите и удерживайте кнопку сброса дневного пробега.

3. Поверните ключ зажигания в позицию II, продолжая удерживать кнопку сброса.

4. Дождитесь появления стилизованного сообщения «TEST» на дисплее одометра, после этого вы можете отпустить кнопу сброса.

5. Вы находитесь в тестовом режиме, у вас есть возможность пройти все тесты без запуска мотора и с запуском мотора.

6. Для выхода из тестового режима выключите зажигание.

Здесь приведены не все коды выводимые на дисплее а только те что известны, на самом деле их значительно больше.

1. GAGE проверка стрелочных показателей (все стрелки перейдут в крайнее положение и назад)

2. LCD test 8888 – проверка сегментов LCD

3. BULB Проверка лампочек

4. rXXX Версия ROM (может меняться в зависимости от версии). (не прошивки двигателя!)

5. EXXX Версия NVRAM.

6. dtc NONE если есть то код ошибки, то он высвечивается вместо надписи None

7. XXX.X скорость в мил/час.

8. XXX.X скорость в км/час.

9. XXXX частота оборотов двигателя (входной сигнал для тахометра)

10. FXXX датчик уровня топлива (28-пустой бак 232- полный бак)

11. XXXX частота вращения двигателя в об/мин(цифоровой тахометр).

13. LXXX уровень топлива в процентах (указывает на указатель поплавка. точная позиция).

14. XXX.C температура двигателя в Цельсиях.

15. bXX.X напряжение в бортовой сети.

16. Ab-X ABS ошибка L=нет ошибки

17. Eb-X Electronic Brake Distribution (EBD) Failure. L= нет ошибки

18. IL-X Состояние подсветки приборной панели H=включено L=выключено

19. cr.X (H/L) Контроль проварачивания коленвала двигателем H-зажигание L-«масса»или перезарядка.

20. 1XXX — суточный пробег.

Расшифровка DTC кодов

A103 Antenna not connected-defective transceiver
A139 PCM ID does not match between Instrumen Cluster and PCM
A141 NVM Configuration Failure (No PCM ID exchange between Instrument Cluster and PCM)
A143 NVM memory failure
А477 Module Configuration Failure
D027 SCP Invalid or Missing Data for Engine RPM
D041 SCP Invalid or missing data for Vehicle Speed
D043 SCP Invalid or missing data for Traction Control
D073 SCP Invalid or missing data for engine coolant
D123 SCP Invalid or missing data for Odometer
D147 SCP Invalid or missing data for vehicle security
D262 Missing SCP message.
1197 Select/Reset Switch Failure
5284 Oil Pressure Switch Failure
9202 Fuel sender open circuit
9204 Fuel sender short to ground
9213 Anti-theft number of programmed keys is below minimum
9232 Antenna not connected-defective transceiver
9317 Battery Voltage high
9318 Battery voltage low
9342 ECU is defective
9356 Ignition run circuit open
9359 Engine Run/ACC Circuit Error
9364 Ignition Start circuit open
9600 PATS Ignition Key Transponder Signal is Not Received — Damaged Key or non-PATSKey
9601 PATSReceived Incorrect Key-Code from Ignition Key Transponder (unprogrammed Encoded Ignition Key)
9602 PATS Received Invalid Format of Key-Code From Ignition Key Transponder (Partial Key Code)
9681 PATSTranceiver Signal is Not Received (Not Connected, Damaged, or Wiring)

Источник

Ford Mondeo Duratec HE 2.0 › Бортжурнал › Различные варианты диагностических адаптеров

Решил написать заметку про диагностические адаптеры, возможно, она поможет кому-либо в выборе.

Является клоном FORD IDS VCM оригинального дилерского сканера. Функционал кабеля крайне мал. В основном это чтение\стирание DTC, возможность мониторинга параметров авто в режиме реального времени. Как и большинство клонов убивается или теряет часть функционала при попытке обновления встроенного ПО.
Более или менее нормально работает только с клоном оригинальной проги т.е. FOCOM

Существует легенда, что адаптер, оснащенный полным комлектом чипов на плате, может многое в том числе и редактировать конфиг авто. Правда, мне такие не встречались.

2. ELM327
Так же китайский клон.
Можно встретить в 3-х исполнениях:
1. bluetooth
2. wi-fi
3. usb

первые два удобны для использования с телефоном\планшетом. USB-вариант может быть использован для более детальной диагностики и выполнения сервисных функций. хотя первые два варианта тоже могут это делать.

Существуют разные версии ELM327 — 1.5 и 2.1. Для того чтобы понять какую версию брать нужно разобраться с протоколами.
В рамках OBD-II используются пять основных (с подразделениями) протоколов обмена данными:
— SAE J1850 PWM
— SAE J1850 VPW
— ISO 9141
— ISO 14230 (KWP2000)
— ISO 15765 CAN
При этом автомобили разных моделей разных годов выпуска могут поддерживать разные протоколы OBD-II.
В таблице можно увидеть протоколы, которые используются на авто форд различных годов:

теперь учитывая что v2.1 НЕ ПОДДЕРЖИВАЕТ протоколы J1850 PWM и J1850 VPW. становится понятно, что версия 2.1 не будет работать с авто до 2005 г.в.

аппаратная часть
ELM327 может быть собран на различных чипах, отвечающих за коммутация с компьютером.
Некоторые из них:
1. СH341 — бюджетный китайский чип. Подходит только для диагностики, максимальная скорость обмена данными — 38400. С этим чипом может быть недоступна часть функционала программ, например, Foscan. Стоимость адаптера в китае на этом чипе обычно не выше 400 руб.
2. FTDI — лучший чип для ELM327. поддерживаемая скорость до 500 000. Позволяет производить диагностику и выполнять сервисные процедуры. Цены в китае на адаптеры с чипами этого типа от 800 руб.
Имеются варианты с переключателем шин MS\HS-CAN. Что позволяет диагностировать различные блоки, висящие на разных шинах.

3. ELS27 — улучшенный вариант ELM327.

Адаптер разработан умельцами с ffclub’а. из-за своей цены (3500 руб), не является оптимальной покупкой для диагностики Mondeo MK3.

Источник

Ford Mondeo Федор Михайлович › Бортжурнал › Самодиагностика климат на ФМ 3

Пошаговая инструкция самодиагностики системы климат-контроля для Ford Mondeo 3 на рестайлинговые и доресталинговые версии

—————————————
Рестайлинг (после 2003 г.в.)
—————————————
1. Повернуть ключ зажигания в режим ON (стартером не крутить, дождаться загорания всех контрольных ламп на приборке)

2. Нажать на панели климата кнопки Off + Ноги (одновременно), затем Авто. Все кнопки просто нажимаются, без удержания

3. Климат включает режим проверки, индикатор скорости вентилятора выступает в роли импровизированного прогресс-бара

4. По окончании проверки включаются все сегменты, что означает отсутствие ошибок. Если есть ошибки, они должны быть показаны как описано в мануале.

5. Когда всё откалибруется, нужно нажать на MAX (Лобовое стекло: Устранение обледенения/запотевания) — это выключение режима калибровки.

6. Далее нажать OFF, климат выключается, затем через некоторое время сам включается в обычном режиме, НО настройки выставляются в дефолтные (независимо от того как было настроено до теста).

Если вместо Auto в п.2 нажать A/C, то покажется версия прошивки как описано в мануале. Если нажать кнопку «воздух в лицо», то просто покажутся ошибки, если есть (без проверки).

Список кодов ошибок
B1242 / 9242 — Неисправность электрической цепи исполнительного механизма заслонки рециркулируемого воздуха

B1251 / 9251 — Разрыв электрической цепи датчика температуры воздуха в салоне

B1253 / 9253 — Короткое замыкание электрической цепи датчика температуры воздуха в салоне (короткое замыкание на массу)

B1261 / 9261 — Короткое замыкание в электрической цепи датчика уровня солнечной радиации (короткое замыкание на массу)

B1262 / 9262 — Неисправна электрическая цепь исполнительного устройства управления воздушными заслонками — заслонка антиобледенения/центральных дефлекторов

B1263 / 9263 — Неисправна электрическая цепь исполнительного устройства управления заслонкой распределения воздуха

B1342 / 9342 — Внутренняя неисправность управления УДАЛИТЕ данные из памяти. Если после функциональной проверки неисправность возникает снова, ЗАМЕНИТЕ модуль (E)ATC.

B1676 / 9676 — Питающее напряжение вне допустимых пределов. ПРОВЕРЬТЕ систему зарядки.

B2266 / A266 — Неисправна электрическая цепь исполнительного устройства управления заслонкой регулирования температуры

B2297 / A299 — Разрыв электрической цепи датчика температуры воздуха, поступающего в ниши для ног

B2298 / A307 — Короткое замыкание электрической цепи датчика температуры воздуха, поступающего в ниши для ног (короткое замыкание на массу)

A297 — Разрыв электрической цепи датчика температуры воздуха, поступающего через центральные дефлекторы

A298 — Короткое замыкание электрической цепи датчика температуры воздуха, поступающего через центральные дефлекторы (короткое замыкание на массу)

B2308 / А308 — Неисправна электрическая цепь вентилятора — датчика температуры воздуха в салоне

B2516 / А516 — Неисправна электрическая цепь управления вентилятором

1. Самодиагностика климат-контроля
Включите зажигание, одновременно нажмите кнопки «OFF» и «FOOTWELL», отпустите их и затем нажмите кнопку «AUTO» на 2 сек.
Модуль проведет внутренние проверки и сегменты будут показаны на экране. В это же время трех позиционные двигатели будут калиброваны (температура,
оттаиватель и рапределения воздушных потоков). После завершения калибровки, все существующие коды ошибок будут показаны. Если кодов ошибок нет, все сегменты будут показаны. Когда всё откалибруется, нужно нажать на MAX (Лобовое стекло: Устранение обледенения/запотевания) — это выключение режима калибровки.

2. Версия программного обеспечения:
Включите зажигание, одновременно нажмите кнопки «OFF» и «FOOTWELL»,
отпустите их и затем нажмите кнопку «A/C» на 2 сек. Версия программного обеспечения будет показана 2х
символьными сегментами с интервалом в 2 сек., например 2E BO 10 11 01.

3. Отображение кодов ошибок.
Включите зажигание, одновременно нажмите кнопки «OFF» и «FOOTWELL»,
отпустите их и затем нажмите кнопку «CENTRE VENTS» на 2 сек. Коды ошибок будут показаны 2х
символьными сегментами с интервалом в 2 сек.
Например код B1551 будет показан следующим образом: «15» пауза 2 сек «51»

Список кодов с возможными причинами их возникновения:

Code Description Possible cause/action
B1200 Any button of the air conditioning system Button jammed/stuck
B1242* Air recirculation flap: fault in the circuit Open circuit/short circuit
B1251 Interior temperature sensor: open circuit Check the wire and the sensor
B1253 Interior temperature sensor: short to earth Check the wire and the sensor
B1261 Sun load sensor short to earth Check the wire and the sensor
B1262 Air distribution flap — defrost fault in the Check the wiring; defrost flap
circuit positioning motor
B1263 Air distribution flap — centre vents: fault Check the wiring; centre vents
in the circuit positioning motor
B1342 Automatic climate control module inoperative The trouble code is set in the
event of failure.
B1676 Insufficient battery voltage Battery voltage not in the range
9 — 16V
B2266 Temperature flap: fault in the circuit Check the wiring and the
temperature flap positioning
motor
B2297 Heater housing outlet sensor: open circuit Check the wiring and the sensor
B2298 Heater housing outlet sensor: short to earth Check the wiring and the sensor
B2308 Interior temperature sensor for the fan Damaged motor or open circuit
motor inoperative
B2516 Blower: fault in the circuit Damaged motor or open circuit

*Код B1242 может присутствовать даже если нет ошибок в системе. Перед проведением более исчерпывающей диагностики удалите существующие коды ошибок.

Удаление кодов ошибок.
Нажмите кнопку «Air Distribution — Defrost» перед режимами 1, 2, 3. Система автоматически перейдет в
«OFF»

Источник
