Как сделать диагностику пежо 308

ELM327 Комментариев нет 03 июня 2020 Просмотров: 2481 Рейтинг:

Время прочтения

Сложность материала:

Адаптер ELM327 пользуется популярностью при проведении диагностических работ автомобилей Peugeot. Прибор достаточно простой в подключении, не требует дополнительных устройств для синхронизации и стабилен. Соединение осуществляется через COM-USBпорт или Bluetooth. Дополнительно, ELM327 хорошо работает с разным сервисным ПО.

Модели Пежо, поддерживающие сканирование через адаптер: 300-серия, 3008, 5008, Boxer, Partner и другие.

В этом разделе вы узнаете:

Важно:

Модели старших годов выпуска могут оснащаться разъемом стандарта OBD2, но не поддерживают доступные ISO. Такие блоки диагностируются отдельными средствами.

1. Совместимость Peugeot со сканером ELM327

В этой таблице вы можете узнать о поддержке адаптером ELM вашего автомобиля. Специалисты сайта собрали большую базу транспортных средств. Выберите нужную модель и система автоматически выдаст результат о возможности диагностики данным прибором.

2. Режимы диагностики, OBD протоколы для автомобилей марки Peugeot

ELM сканер работает по принципу декодера. Устройство обрабатывает сигнал из шины данных ЭБУ и отправляет на ПО в доступном виде. Таким образом, происходит считывание параметров работы двигателя и других узлов.

Для обмена информацией между электронными элементами разработано ряд стандартов передачи:

В зависимости от установленного блока управления и двигателя применяется конкретный стандарт. Отметим, что на более старых автомобилях реализована только однонаправленная информационная шина. В современных транспортных средствах часто встречается дуплексный канал CAN.

Модельный ряд Пежо использует все протоколы, кроме 9141-2. Важное замечание: от стандарта обмена информацией зависит количество режимов диагностики, реализованных в ЭБУ. Peugeotподдерживает базовый набор функций:

Важно:

Дополнительно используется Mode A – считывание постоянных ошибок, не поддающихся ручному удалению.

Выберите модель авто и год выпуска, чтобы определить какие режимы диагностики через адаптер ELM327 поддерживает ваш автомобиль, а так же на каком протоколе базируется OBD2 порт. Данные предсталвны на следующие модели Peugeot и их модификации: 1007, 106, 107, 108, 2008, 206, 206+, 207, 208, 3008, 3008 II, 301, 306, 307, 308, 308 II, 4007, 4008, 406, 407, 408, 5008, 5008 II, 508, 607, 806, 807, Bipper, Boxer, Expert, Expert II, Expert III, Partner, RCZ, Tepee, Traveller.

Примечание:

Режим 1

Этот режим возвращает общие значения для некоторых датчиков, таких как:

Режим 2

Этот режим дает стоп-кадр (или мгновенные) данные о сбое. Когда ECM обнаруживает неисправность, он записывает данные датчика в определенный момент, когда появляется неисправность.

Режим 3

В этом режиме отображаются сохраненные диагностические коды неисправностей. Эти коды неисправностей являются стандартными для всех марок автомобилей и делятся на 4 категории:

P0xxx: для стандартных неисправностей, связанных с трансмиссией (двигатель и трансмиссия)
C0xxx: для стандартных неисправностей в шасси
B0xxx: для стандартных неисправностей по кузову
U0xxx: для стандартных неисправностей в сети связи

Более подробная информация и определение общих кодов неисправностей доступны на странице Стандартные коды неисправностей OBD.

Режим 4

Этот режим используется для очистки записанных кодов неисправностей и выключения индикатора неисправности двигателя.

Примечание: в основном нет необходимости устранять неисправность, которая не была диагностирована или устранена. MIL загорится снова во время следующего цикла движения.

Режим 5

Этот режим дает результаты самодиагностики, выполненной на датчиках кислорода / лямды. В основном это касается только бензиновых транспортных средств.
Для новых ECU, использующих CAN, этот режим больше не используется. Режим 6 заменяет функции, которые были доступны в режиме 5.

Режим 6

Этот режим дает результаты самодиагностики, выполненной на системах, не подлежащих постоянному наблюдению.

Режим 7

Этот режим дает неподтвержденные коды неисправностей. После ремонта очень полезно проверить, что код неисправности не появляется снова, без необходимости выполнять длительный тестовый запуск. Используемые коды идентичны кодам в режиме 3.

Режим 8

Этот режим выдает результаты самодиагностики на других системах. Вряд ли он используется в Европе.

Режим 9

Этот режим дает информацию о транспортном средстве, такую ​​как:

Режим 10 (или Режим A)

Этот режим дает постоянные коды ошибок. Используемые коды идентичны кодам в режимах 3 и 7. В отличие от режимов 3 и 7, эти коды не могут быть сброшены с помощью режима 4. Только несколько дорожных циклов без появления проблемы могут устранить неисправность.

Источник

Peugeot 308 Frenchman › Бортжурнал › ELM327 — Компьютерная диагностика со смартфона

Купил себе осенью сканер ELM327 на AliExpress.
Офигенная вещь!

Поставил на смартфон программу ODB Car Doctor через Google Play Market.
Теперь для того, чтобы считать ошибки бортового компьютера, не нужно ехать в гаражи и платить деньги. ))
Обошёлся в 450 рублей, доставка 3 недели.
Всем рекомендую!

Peugeot 308 2008, двигатель бензиновый 1.6 л., 120 л. с., передний привод, механическая коробка передач — своими руками

Машины в продаже

Peugeot 308, 2010

Peugeot 308, 2012

Peugeot 308, 2010

Peugeot 308, 2008

Комментарии 16

Попробуй программку FAPlite.

Самое большой плюс, что она показывает ошибки как Лексия и позволяет их стирать.

Car Doctor тоже это умеет.

Не умеет, по крайней мере лайт версия, проверял на себе, как говорится.

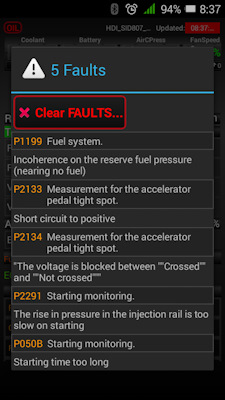

Вот эти ошибки не увидел ни Торкью ни Автодоктор (причем даже на панели приборов не загорелся «джеки чан»), а FAPlite их еще и стер после устранения причины.

Ок. Попробую. Спасибо!

Не умеет, по крайней мере лайт версия, проверял на себе, как говорится.
Вот эти ошибки не увидел ни Торкью ни Автодоктор (причем даже на панели приборов не загорелся «джеки чан»), а FAPlite их еще и стер после устранения причины.

Поставил Faplite. Ошибок не увидел. В бесплатной версии очень мало индикаторов, в Cardoctor их больше.

С нашим ep6, это незаменимая штука, пользуюсь таким же ))

Так елм читает только ошибки бси, а ошибки мотора в блоке управления двигателем. Да и обд не рассчитан на постоянное присутствие сканера. Как писали выше — только как экспресс диагностика. Некоторые коды в елм и лексии могут не совпадать

В Чебоксарах я лексию не встречал, честно говоря.

Так всегда можно стать первым.

Так елм читает только ошибки бси, а ошибки мотора в блоке управления двигателем. Да и обд не рассчитан на постоянное присутствие сканера. Как писали выше — только как экспресс диагностика. Некоторые коды в елм и лексии могут не совпадать

Ошибки по двигателю, топливной системе читает отлично. И сбрасывает так же. По этим системам коды стандартизованы, одни и те же у всех производителей.

Вот по АКПП, тормозам, подушкам — это только лексия, елм это все не прочитает.

Хотя тут дело даже не в елм, а в используемых программах. Сам по себе елм всего-лишь приемо-передатчик. ему все равно, что считывать, все возможности зависят от программного обеспечения. Мне лично нравится Torque.

Кстати, катался с ним как-то в отпуск в режиме БК, был подключен постоянно 3 недели, 6 тыс. км пробега — никаких проблем.

Источник

Рад приветствовать Вас, уважаемые читатели.
Прошло около недели с тех пор, как я остановился о рассказе диагностическими инструментами на базе elm327.
Вкратце напомню, ранее Вашему вниманию были представлены 3 предыдущие темы:

1. Диагностика двигателя ELM327 OBDII. Вступительная (общая) часть
Рассказывалось о выборе того или иного инструмента диагностики, а также интерфейсных приложениях для elm327 сканера.
2. Диагностика двигателя ELM327 OBDII. Часть II — снимаем данные приложением torque и анализируем их
Здесь я попытался подробно рассказать о приложении torque, оптимизации его работы и примеры анализа показаний датчиков.
3. Диагностика двигателя ELM327 OBDII. PID’ы для Peugeot-Citroen
Специализированная тема, посвященная обладателям автомобилей концерна PSA Groupe — расширенные пиды для программы Torque.
⁣

В продолжение серии статей на данную тему, я хотел бы рассказать о малоизвестном, но достаточно мощном приложении FAP (FAPlite), предназначенный исключительно для автомобилей Пежо-Ситроен.
Здесь же я попытаюсь на практике показать возможности программы на примере некоторых двигателей и АКПП AL4, рассмотрим датчики и произведем анализ некоторых характеристик.
⁣

Вступление. Различие версий.
Приложение FAP (FAPlite) for Citroen-Peugeot является инструментом взаимодействия пользователя с донглом elm327, по сути это есть то, что вы будете видеть, подключаясь к компьютеру Вашего автомобиля.

(!)Следует лишний раз напомнить, что работа со сканером OBD производится со включенным зажиганием.

Обращая внимание на форму выше, можно заметить, FAPlite имеет несколько общих (стандартных) датчиков, такие как показание скорости автомобиля, температуры охл. жидкости, напряжение в бортовой сети и несколько других. Доступны также некоторые программные тесты исполнительных устройств. БОльшая часть датчиков, как поясняется на английском, доступна только в полнофункциональной версии.

Полная версия FAP ELM327 OBD2 (com.fap.c.faplite) доступна на сайте amazon. Цена лицензии с мощным функционалом FAP стоит в районе €10.

Насчет версий теперь вроде бы всё стало ясно, теперь мы плавно перейдем на рассмотрение функционала приложения, его возможностей.

Итак, при ознакомлении и использовании приложения FAP for Citroen/Peugeot (com.fap.c.faplite), можно отметить следующие положительные стороны, фунционал:
1. Единственная, заточенная под PSA программа имеет расширенный набор датчиков реального времени и параметров двигателя (смущает, что большая часть доступна после покупки, чтож так тому и быть).
Так как по умолчанию FAP выводит все датчики на главную и единственную форму (слой) приложения, следует закрыть те, которые нам не понадобятся.
Напомню, ЭБУ, такие как Bosch ME745, Magneti Marelli IAW 6LP, Bosch EDC16C34 (до 2008 г.), да и в большинстве своем автомобили до 2008 года выпуска, работающие по протоколу ISO14230 (KWP2000) или ISO 9141-2 или SAE J1850 VPW, имеют небольшую скорость передачи по линии CAN, порядка 10 кБит/сек.
На практике это выливается в существенную проблему на выходе — по медленному протоколу можно опросить примерно 3-10 датчиков в секунду.
Это особенно плохо, когда нам нужно сканировать датчики с быстро изменяющимися параметрами, таких как лямбдазонд, или датчик детонации, углы сдвига фаз системы VVTi.
Поэтому, в рамках диагностики конкретной проблемы желательно использовать только подходящие контексту датчики.
Разрешающая способность передачи по протоколу CAN современных моторов (не ранее 2008 года выпуска, например EP6, DW10FD, DV6C) очень высока и скорость передачи доходит до 500 кБит/сек.

2. Единственная программа на базе elm327, способная тестировать отдельные исполнительные механизмы, такие как:
— I-, II- или переменной скорости вентилятора охлаждения двигателя;
— проверка клапана рециркуляции EGR;
— инжекторов;
— нагревателей кислородны датчиков;
— свечей накаливания дизельных моторов;
— проверка работы VVL — системы поъема клапанов (как valvetronic от BMW) моторов типа EP6CDTX (например, Peugeot 308 GTI 1.6 THP);
— проверка дроссельной заслонки

3. Интерфейс в стиле DiagBox / Lexia, многим пользователям покажется удобным — не нужно переобучаться;
4. Частично настраиваемый графический интерфейс. Здесь нет логики слоев, подобных приложению торк;
5. Работа с АКПП. Для перехода в режим работы с коробкой передач, из меню программы выбирается ECU:GearBox;
6. Расширенные коды ошибок и их расшифровка согласно базе данных PSA по кодам неисправностей. Имеется поддержка АКПП;
7. Повышенная производительность/скорость чтения показаний датчиков;
8. Для владельцев дизелей — работа с важнейшим параметром FAP (системой сажевой очистки);
9. Логирование показаний датчиков и отображение в виде графиков или таблиц:

Чтобы попытаться избежать головную боль в поиске информации об установленном ECM, можно попробывать запустить FAP(lite) — подобная информация, в случае успешного подключения, отображается сверху, рядом с временем обновления показаний.

Для диагностики автоматической коробки передач AL4 доступны следующие характеристики:

ПРАКТИКА
Давайте рассмотрим в качестве примера мотор EP6:

17 бар). Не должно превышать

25-27 бар в динамике; если давление в статике меньше 5 бар — в кондиционере ‘нет’ хладагента;
— Давление масла OilPress в двигателе должно быть около 2.5 бар — в EP6C давление регулируется электромагнитным клапаном, давление должно быть равно теоретическому значению OilPressInstr, в пределах 10% и не должно быть меньше 1.4 бар;
Для справки, давление масла в TU5(JP4):
при 1000 об/мин, мин. давление (бар) 1.5
при 2000 об/мин, мин. давление (бар) 3
при 4000 об/мин, мин. давление (бар) 4

Давление масла в двигателе EP6 (при 80 °C):
при 1000 об/мин, давление (бар) 2.0
при 2000 об/мин, давление (бар) 3.2
при 4000 об/мин, давление (бар) 3.2

— Потребители энергии генератора AlternatorCharge — 47%. Показывает текущую нагрузку на генератор.
— Высота подъема клапанов отображает работу системы valvetronic — Variable Valve Lift. Косвенно может служить признаком износа, засорения системы.

В заключение, для владельцев дизелей приведу в пример двигатель DV6TED4 с ЭБУ EDC16C34 от Citroen C4 Picasso 1.6 HDi:

Пример работы приложения на дизельном моторе:

Как недостаток приложения отмечу, что настройка дисплея с датчиками хоть и есть, но она недостаточно продуманна как в Torque, отчего некоторые пользователи могут испытывать некоторые неудобства.
Дополнительным недостатком тем, кто с английским на «вы», может служить тот факт, что FAP имеет только одну версию языка — английский.
Но следует отметить, что ведутся переговоры по созданию русифицированной версии.
Тех, кто хочется познакомиться с лицензионным FAP for Citroen-Peugeot, прошу писать в личку напрямую (или сайт drive2, запись поиском по 498550184066679277).

Отдельно отмечу, что данное приложение не подразумевает полную замену официального оборудования и ПО Lexia и Peugeot Planet 2000, а занимает свое вполне заслуженное место: FAP + elm327 — это прежде всего недорогая мобильная диагностика, что называется «в полевых условиях».

Стоп, на этом следует остановиться, — пора сделать перерыв и заняться практикой, нужно переварить всё это.
Сегодня у нас с Вами получился достаточно продуктивный день по исследованию, в рамках которого каждый из нас найдет полезную информацию, которая поможет в будущих победах над капризами своей лучшей подруги.

В следующей статье я приведу примеры, как некие образцы, мотор TU5JP4 и AL4. Там же расскажу Вам о диагностике, насколько это позволит время.

Если серия статей Вам понравилась, выразить личную благодарность ($1) возможно:
yandex money: money.yandex.ru/to/410014727763320
MasterCard: 5106 2180 3133 7942

Ознакомиться со с полным циклом статей можно здесь: (Оглавление) Диагностика двигателя ELM327 OBDII.

До новых интересных встреч!
С уважением, Дмитрий.

Источник

Peugeot 3008 Снежанна ) › Бортжурнал › Сам себе диагност

Давно ничего не писал… вот такое традиционное начало моей сегодняшней записи, довольно часто встречающихся во многих БЖ, но в этот раз будет немного по-другому. Решил написать этот заметку в режиме «загадка», а значит будет и интрига и, я надеюсь, будет интересно. Что бы еще больше разжечь интерес читателя, забегая вперед, скажу, что речь пойдет о довольно простой диагностике ДВС, но подобную диагностику сделают Вам далеко не каждый СЦ, и информация этой записи относится ко многим моделям двигателей внутреннего сгорания.

Как всегда, начну из далека. Не нравилась мне как работает мой двигатель. Уже неоднократно упоминал в своем БЖ о ощутимых, довольно редких, подергиваниях двигателя на ХХ, с чем я неоднократно обращался ко многим специалистам. Наиболее распространенный ответ был что-то типа «забей», либо трехстраничный список возможных причин начиная от потери компрессии и заканчивая заменой ТНВД и турбины, что само по себе весьма неоднозначно и не бюджетно. Я готов вкладывать деньги в автомобиль, но за попытку ткнуть пальцем в небо платить десятки килорублей точно не готов.

Были предприняты самостоятельные попытки устранить эту проблему: развлекуха со свечами в двух частях и ревизия ТНВД. Но, как говорится проблема была, есть и будет есть мне мозг и дальше.

Заказал вот такой свисток. Не самый дешёвый ELM-327 сканер, но зато всеядный. Брал у друга другой модели – измучался. Не хотел он жить совместно с Mi Band браслетом. Приходилось снимать браслет, относить его домой что бы с ним оборвалась связь и только после этого подключать сканер к телефону, тоже не без приключений и бубна. Новый сканер работает в связке с браслетом и без него как часики. И вот теперь мы подходим к самому главному и интересному, скриншоты графиков LTFT и STFT для двух режимов работы двигателя, а именно прогретый двигатель, выключенный свет и климат, холостой ход:

Тот же двигатель, без света и климата, движение «накатом» (разогнал машину и бросил педаль акселератора):

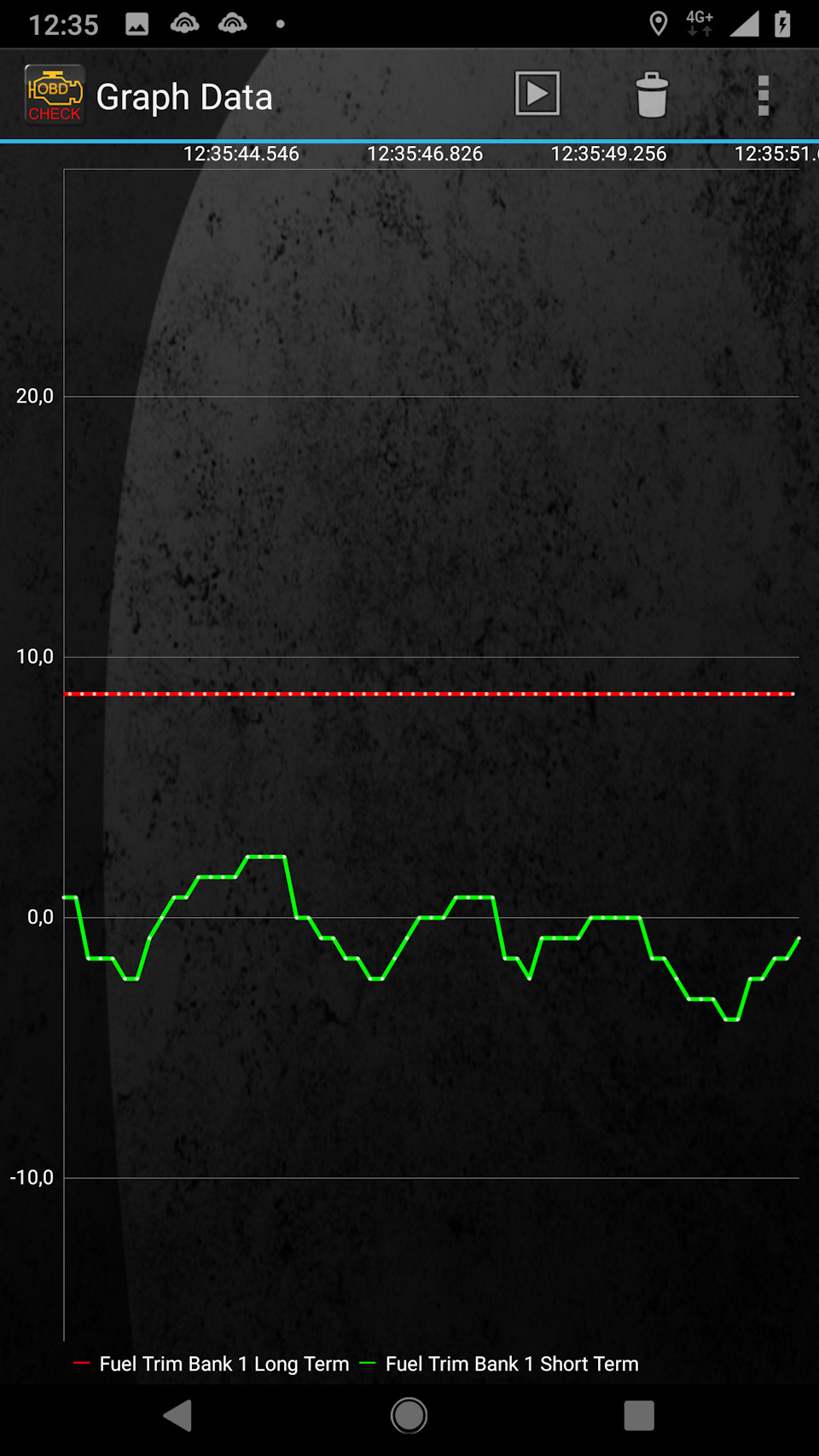

Когда я увидел все это безобразие, сразу понял источник проблем с моим двигателем, хотя и не являюсь специалистом в области авто ремонта. Проблема следует явно и однозначно из выше приведенных рисунков. Нарушая все правила приличия, она буквально кричит о себе. Заменил одну деталь и все стало почти красиво. Итак, спустя четыре дня, при тех же условиях, холостой ход:

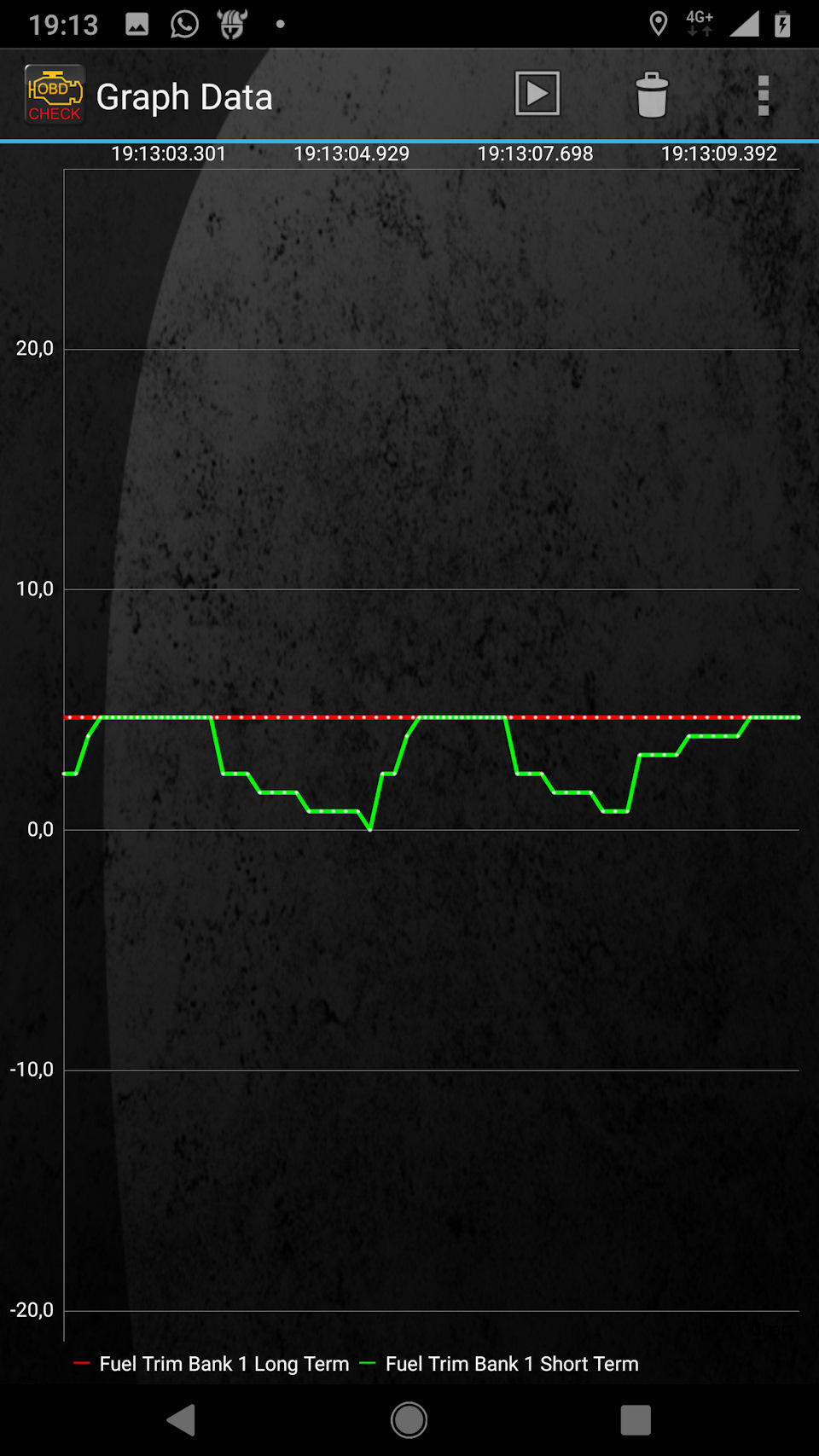

Разница более чем ощутима. И вот обещанная загадка: что за проблема была с двигателем и как ее лечить? Пишите свои варианты в комментариях, ответ дам не раньше, чем через неделю. На всех, кто даст правильный ответ, автоматически подписываюсь. Особо внимательным: после замены проявилась вторая проблема, из той же серии, которая удачно маскировалось первой (ну что делать – люблю я интриги). На графиках это тоже видно, но об этом еще позже. Запчасти уже едут, деньги на ремонт копятся, время на проведение работ запланировано, после замены и адаптации отпишусь и по ней более подробнее.

Сколько я потерял времени на диагностики и разговоры с мастерами, жуть. Сколько ругал себя потом, что пристаю с пустяками и отвлекаю людей. Цель то была совсем простая: добиться нормальной работы двигателя. Вот как всегда, все то что не могут сделать профессионалы, приходится делать самому: изучать мать часть, покупать оборудование, анализировать полученные результаты, делать выводы и производить ремонт. Неправда ли, как это знакомо: приходишь с проблемой в сервис и… начинаешь менять все по кругу: одно, второе, третье. И радуешься, когда после четвертой, пятой итерации проблема, (о чудо!) устраняется и радость омрачена только одним: осознаешь, что все сделанное до этого, сделано было зря, либо преждевременно. А если проблема так и осталась?
