Решил поделиться выпиской из своего БЖ, как сделать ДХО своимо руками. Может кому будет полезно!
Решил сделать ДХО для своей Эльки. Но разбирать передние фары совсем не хотелось поэтому решил сделать отдельные ДХО, такие, что бы сочетались с дизайном машины!
Так что же мы знаем про эти ДХО? А знаем следующее что есть ГОСТ Р 41.48-2004 (Правила ЕЭК ООН N 48), которые определяет правило установки и работы таких элементов. Основные из них:
1. Яркость 400-800 люмен.
2. Геометрическая видимость 20° наружу и внутрь по горизонтали и 10° вверх и вниз по вертикали.
3. Автоматическое включение при пуске двигателя.
4. Выключение при включении ближнего света (На ауди горят, например, в пол накала)
5. Определенные параметры установки.
Исходя из этих правил я делал ДХО. И поскольку многие писали в личку, как были сделаны ДХО на пыжике, решил выложить полный отчет о работе.
Мною были заказаны следующие элемены:
1. Акриловая элиптическая трубка с креплениями 15 мм. (используются для подсветки в рекламе).
2. Светодиоды SMD 5050. Яркость каждого 18 Лм. для поучения 400 Лм нужно 23 светодиода. Я заказал по 27 шт на 1 ДХО.
3. Сопротивления 150 Ом. По одному на каждые 3 SMD.
4. Текстолит фольгированный.
Итак, для начала все замеряем.По машине я выгнул стержень, нагрев его, по изгибу бампера и обрезав. В результате длинна его получилась 28 см.
Таким образом, необходимо получить плату для диодов длинной на 27 см. и 10 мм шириной.

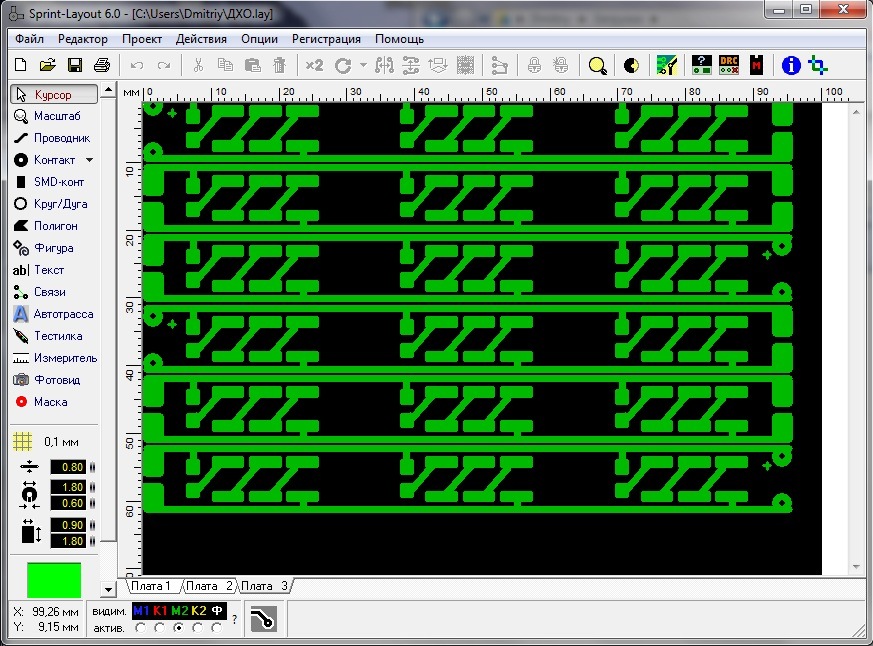

Для получения платы рисуем в sprint layout 6 разводку платы. Решено было сделать по 3 диода в связке без применения линз и отражателей (так как в трубку кроме диодов и платы ничего не помещается).
Далее переносим нарисованное на бумагу. Для этого распечатываем рисунок на лазерном принтере на глянцевой бумаге (я брал лист из журнала) и обрезаем не нужное.

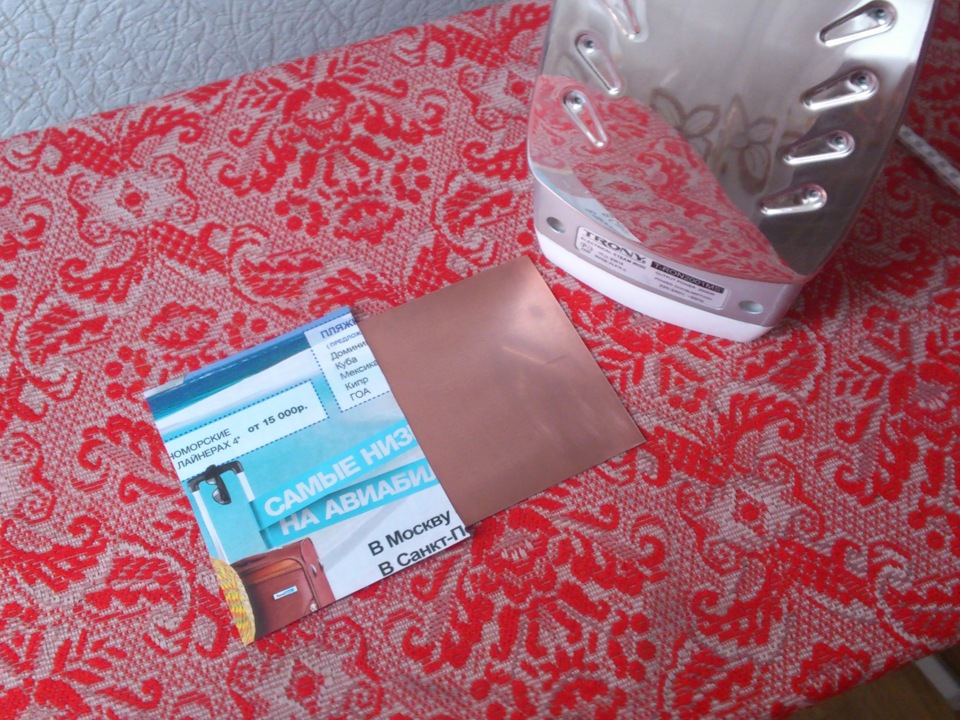

Теперь перенесем чертеж на текстолит фольгированный. Для этого берем текстолит кладем на него чертеж картинкой вниз и гладим утюгом.

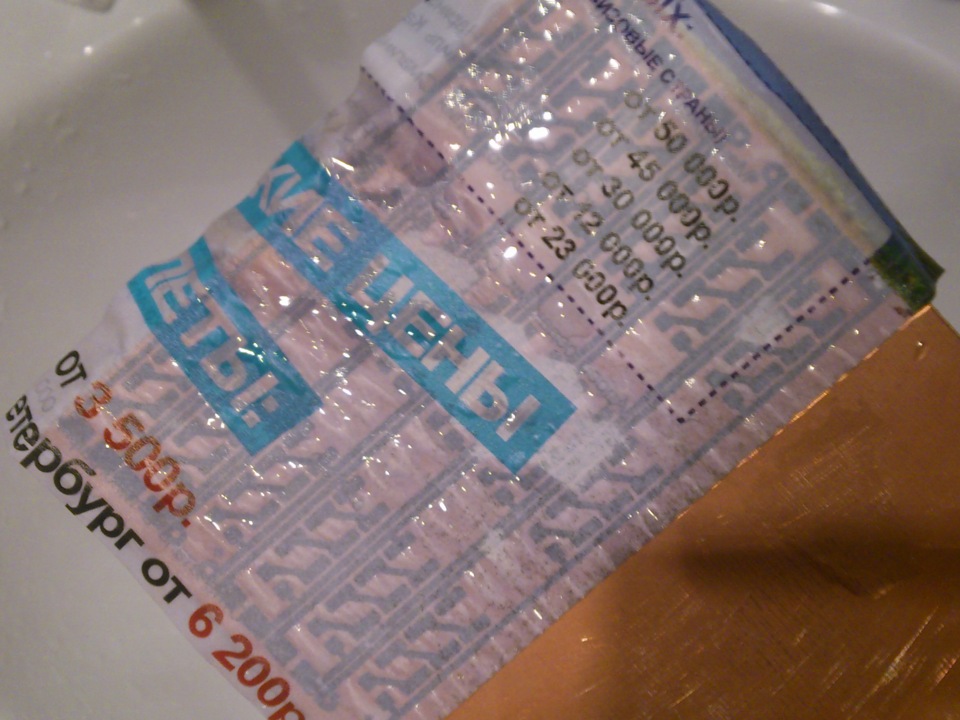

Затем даем остыть и несем плату под горячую воду. Мочим водой что бы бумага полностью вымокла.

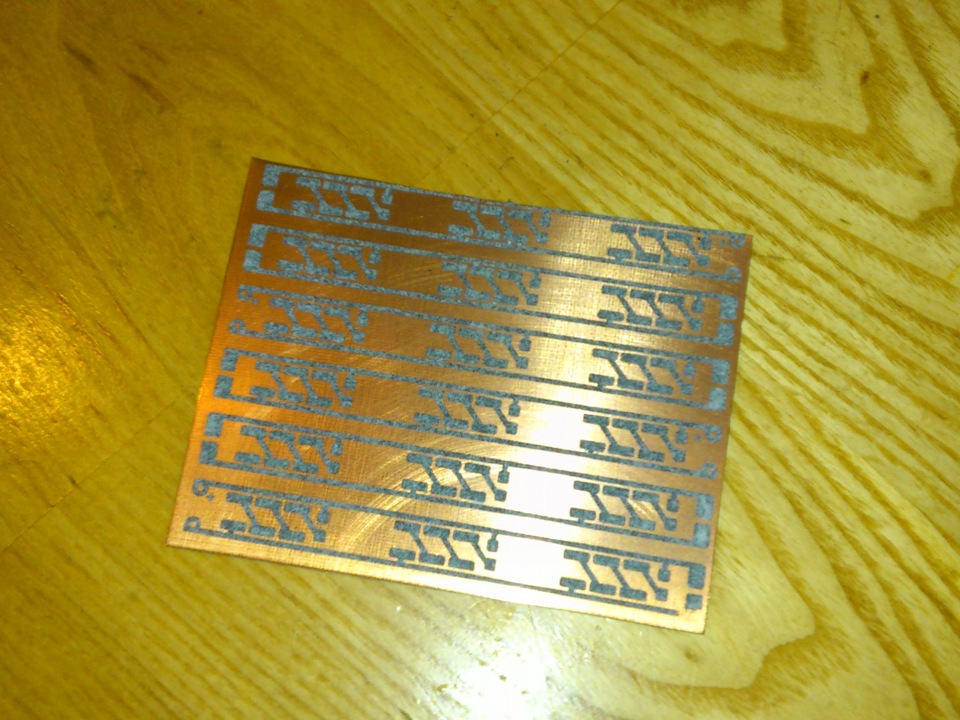

Затем осторожно отрываем бумагу. В результате получим рисунок на плате.

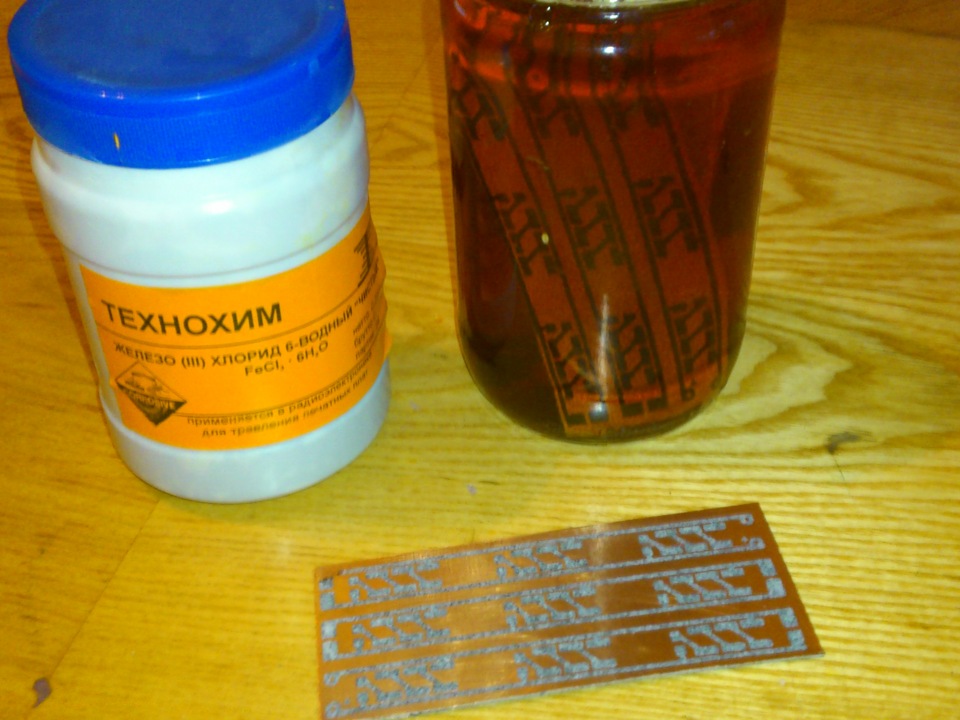

Далее необходимо травить плату. Но перед этим проверяем все дорожки. Если где то есть косяки, то подмазываем лаком для ногтей ) Для травления берем хлористое железо, разводим в горячей воде и опускаем туда платы.

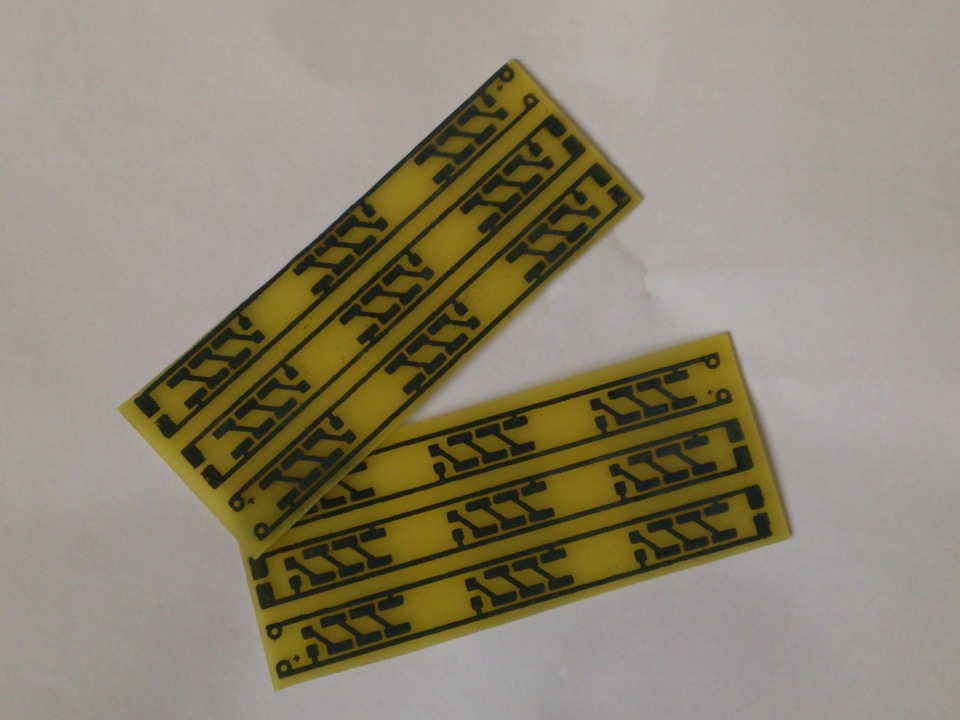

По истечении 6 часов получаем готовые платы, практически заводского качества. Тонер можно стереть весь или только в местах пайки. Я стирал весь что бы проверить дорожки.

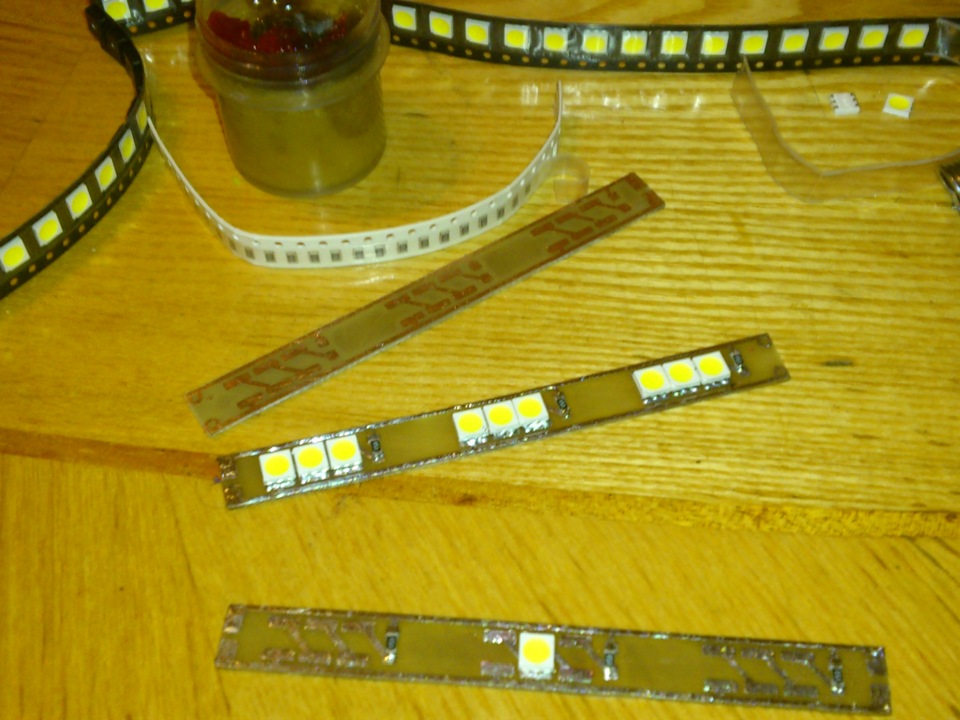

Теперь приступаем к непосредственной пайке. Берем сопротивление и диоды и впаиваем на плату.

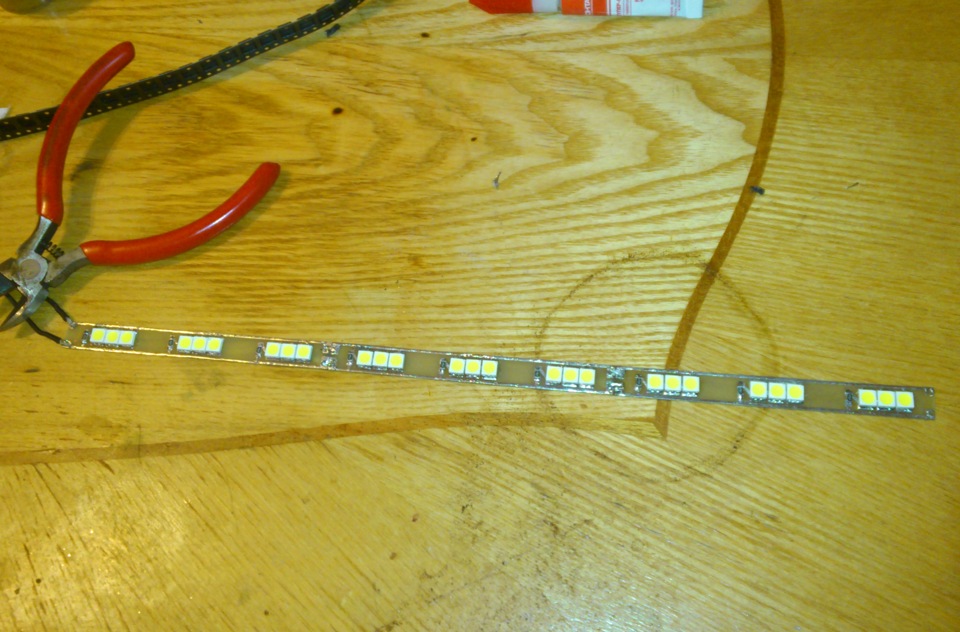

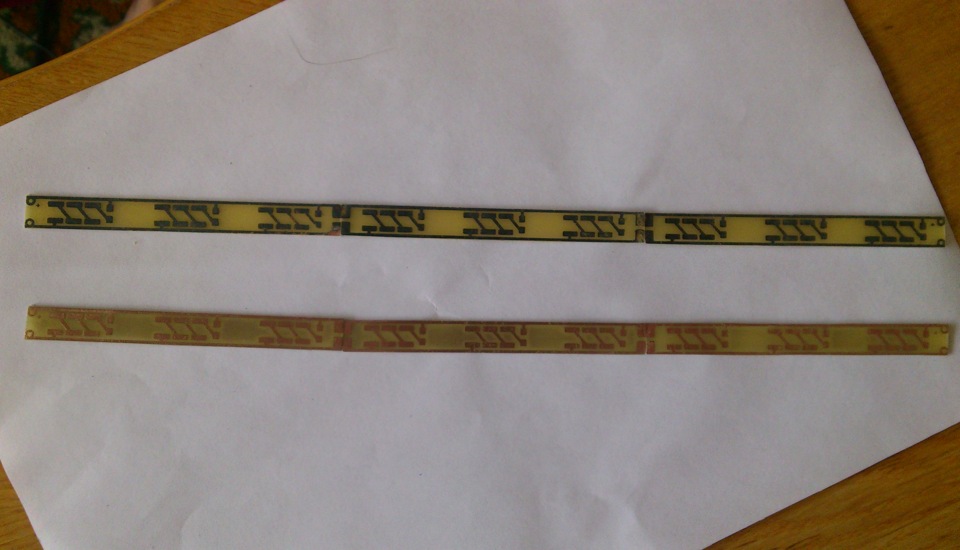

Затем соединяем сегменты.

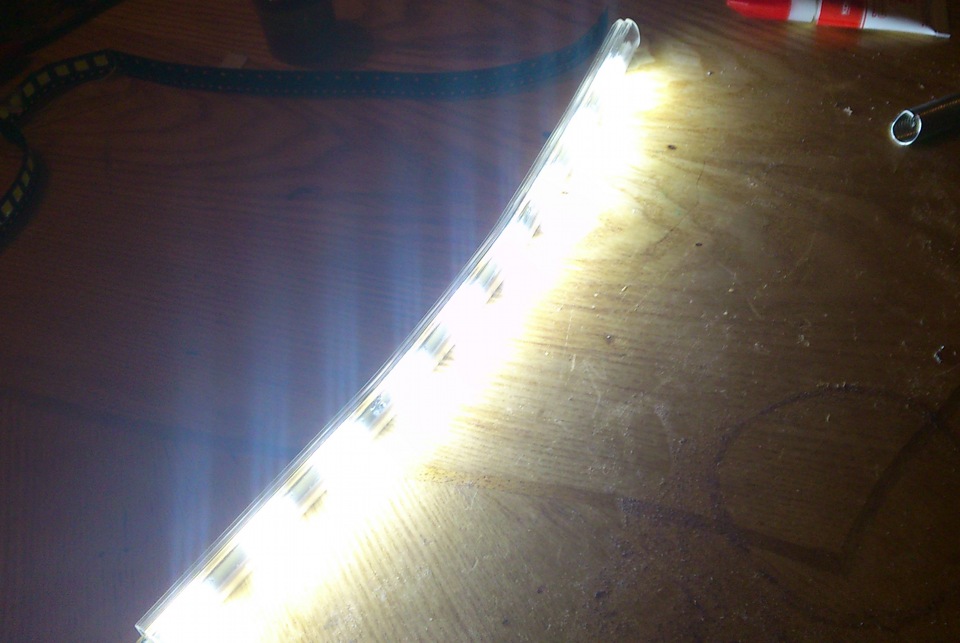

Ну и наконец загоняем плату в трубку и пробуем!
Таким образом получаем ДХО. 3 SMD светодиода в связке и всего 9 связок горят ярко! Их хорошо будет видно на дороге.
Далее необходимо изготовить управление этими ДХО. Но пока я это не сделал. Выложу отчет, как будет готово.
PS:
Расчет потребляемого тока одним ДХО:
0,03 А один SMD х 27 шт/ 3 шт в связке = 0,27 А Очень маленькое потребление при получаемой яркости 486 Лм.
Для сравнения лампа ближнего света потребляет примерно 4 А при яркости 1100 Лм!
Hyundai Elantra Black Phantom › Бортжурнал › ДХО своими руками. Травим, паяем, клеим!
Рассмотрим как сделать ДХО своимо руками…
Так что же мы знаем про эти ДХО? А знаем следующее что есть ГОСТ Р 41.48-2004 (Правила ЕЭК ООН N 48), которые определяет правило установки и работы таких элементов. Основные из них:
1. Яркость 400-800 люмен.
2. Геометрическая видимость 20° наружу и внутрь по горизонтали и 10° вверх и вниз по вертикали.
3. Автоматическое включение при пуске двигателя.
4. Выключение при включении ближнего света (На ауди горят, например, в пол накала)
5. Определенные параметры установки.
Исходя из этих правил я делал ДХО. И поскольку многие писали в личку, как были сделаны ДХО на пыжике, решил выложить полный отчет о работе.
Мною были заказаны следующие элемены:
1. Акриловая элиптическая трубка с креплениями 15 мм. (используются для подсветки в рекламе).
2. Светодиоды SMD 5050. Яркость каждого 18 Лм. для поучения 400 Лм нужно 23 светодиода. Я заказал по 27 шт на 1 ДХО.
3. Сопротивления 150 Ом. По одному на каждые 3 SMD.
4. Текстолит фольгированный.
Итак, для начала все замеряем.По машине я выгнул стержень, нагрев его, по изгибу бампера и обрезав. В результате длинна его получилась 28 см.
Таким образом, необходимо получить плату для диодов длинной на 27 см. и 10 мм шириной.
Для получения платы рисуем в sprint layout 6 разводку платы. Решено было сделать по 3 диода в связке без применения линз и отражателей (так как в трубку кроме диодов и платы ничего не помещается).
Далее переносим нарисованное на бумагу. Для этого распечатываем рисунок на лазерном принтере на глянцевой бумаге (я брал лист из журнала) и обрезаем не нужное.
Теперь перенесем чертеж на текстолит фольгированный. Для этого берем текстолит кладем на него чертеж картинкой вниз и гладим утюгом.
Затем даем остыть и несем плату под горячую воду. Мочим водой что бы бумага полностью вымокла.
Затем осторожно отрываем бумагу. В результате получим рисунок на плате.
Далее необходимо травить плату. Но перед этим проверяем все дорожки. Если где то есть косяки, то подмазываем лаком для ногтей ) Для травления берем хлористое железо, разводим в горячей воде и опускаем туда платы.
По истечении 6 часов получаем готовые платы, практически заводского качества. Тонер можно стереть весь или только в местах пайки. Я стирал весь что бы проверить дорожки.
Теперь приступаем к непосредственной пайке. Берем сопротивление и диоды и впаиваем на плату.
Затем соединяем сегменты.
Ну и наконец загоняем плату в трубку и пробуем!
Таким образом получаем ДХО. 3 SMD светодиода в связке и всего 9 связок горят ярко! Их хорошо будет видно на дороге.
Далее необходимо изготовить управление этими ДХО. Но пока я это не сделал. Выложу отчет, как будет готово.
PS:
Расчет потребляемого тока одним ДХО:
0,03 А один SMD х 27 шт/ 3 шт в связке = 0,27 А Очень маленькое потребление при получаемой яркости 486 Лм.
Для сравнения лампа ближнего света потребляет примерно 4 А при яркости 1100 Лм!
sckh › Блог › ТРИ ВАРИАНТА LED DRL / ДХО для АВТО старых моделей. УСТАНОВКА и ПОДКЛЮЧЕНИЕ по ГОСТу
Сегодня дневные ходовые огни (ДХО) являются неотъемлемой частью автомобильной светотехники. В нашей стране, начиная с 2010 года, вступили в силу поправки в ПДД, требующие (согласно п.19.5), чтобы в светлое время суток на всех движущихся транспортных средствах с целью их обозначения были включены либо фары ближнего света, либо ходовые огни, либо (согласно п.19.4) противотуманные фары. Количество старых автомобилей, не имеющих штатного ДХО, на наших дорогах по-прежнему высоко.
Большая часть водителей таких авто по старинке, как и предписывает ПДД, днем двигаются с ближним светом. Это приводит к увеличению расхода топлива, а также к частому перегоранию задействованных ламп головного света, приборной панели и задних габаритов. Но о самом неприятном последствии при таком использовании ближнего света многие могут и не догадываться, а это ни что иное, как ускоренное выгорание или потемнение отражателей фар с последующим ухудшением характеристик ближнего и дальнего света. То есть фара ночью просто перестает освещать дорогу и в таком случае подлежит полной замене.
Другая часть водителей ошибочно полагает, что габаритные огни можно использовать в качестве ДХО, тем самым рискует нарваться на штраф за движение без соответствующего света.
Остальные водители, наиболее продвинутые и прогрессивные, к коим отношу и себя — это те, кто устанавливают дополнительные светодиодные огни. Но и здесь не обходится без определенных проблем, ошибок и тонкостей, о которых я постараюсь сейчас рассказать на примере трех реализованных вариантов LED DRL (англ. DAYTIME RUNNING LIGHTS — ДНЕВНЫЕ ХОДОВЫЕ ОГНИ). А именно:
— отдельные ДХО
— LED в поворотники
— LED в габариты
1. Отдельные ходовые огни в герметичном металлическом корпусе.
Данная фара собрана на шести мощных светодиодах китайского бренда Epistar. Эти LED чипы, конечно, уступают по качеству другим бредовым производителям, таким как OSRAM или LG. Выбор китайцами в данном случае Epistar понятен: обусловлен он низкой доступной ценой. Однако при правильно построенной схеме LED драйвера (здесь в принципе с этим все в порядке) и должной отбраковке самих светодиодных чипов, подобные DRL огни должны отработать как минимум 5 лет. Необходимый отвод тепла присутствует.
Поговорим сейчас о тонкостях и правилах установки ДХО.
В случае с классикой этот процесс доставляет одно удовольствие за счет простоты конструкции самого автомобиля: просверлил, закрепил, подключил. Многие так и делают, совсем забывая о том, чтобы уточнить, а есть ли какие-то требования и правила установки ДХО? Как и следовало ожидать, они есть все в том же Государственном Стандарте — ГОСТ Р 41.48-2004 (Правила ЕЭК ООН N 48).
Соблюдение этих правил уже немалое дело. Однако, если целиком и полностью следовать букве Закона касаемо самостоятельной установки ДХО (кстати, закон не запрещает этого делать), это ни что иное, как внесение изменений в конструкцию ТС со всеми вытекающими последствиями и необходимостью регистрацией в ГИБДД.
Но как показывает практика, если ДХО установлены правильно, имеют белый хорошо заметный свет и правильный режим работы, не стробоскопят, отключаются при включении головного света, то интерес со стороны инспекторов к вашему автомобилю будет сведен до минимума.
2. Двухцветные LED лампы вместо штатных ламп указателей поворотов.
Двухцветные LED 2 в 1 вместо штатных указателей поворотов — goo.gl/AayAt2
Задумка эта не нова, тот же самый принцип я использовал для доработки света заднего хода Лады Гранта.
В том ролике я использовал LED лампы белого света, но со временем заменил их на такие же, только с теплым белым светом, для того чтобы все это больше походило на штатный свет.
В случае использования их в роли ДХО на классике основным требованием является наличие блок-фар с белыми стеклами по бокам вместо оранжевых светофильтров. К сожалению, такие блок-фары редко встречаются, но при сильном желании их без проблем можно приобрести в магазине:
На моём автомобиле оранжевые светофильтры, поэтому я этот вариант не рассматривал. Если же вы являетесь счастливчиком, у которого белые стекла в блок-фарах, то вот краткая информация по установки такого ДХО.
Так же в лампы встроен контролер, отвечающий за автоматическое отключения белого света при появлении сигнала поворота.
Теперь о том, как правильно запитать этот DRL – комплект.
В итоге при такой схеме питания белый свет LED ламп будет автоматически включаться при повороте ключа зажигания. Но как только будут включены габаритные огни, белый LED свет отключится, как и требует ГОСТ.
3. Светодиодные лампы повышенной яркости на смену штатным габаритным.
«Что может быть проще?» — возможно, скажете вы. Но этот вариант не так прост, как кажется на первый взгляд…
Первая задача — это достижение необходимой яркости для заметности работы в ДХО режиме. Штатная 4 Вт лампа с возможным световым потоком до 40 лм, в данном случае абсолютно не подходит, так как для ДХО требуется в 10 раз превосходящая лампа по световому потоку. Например, такая, как в штатном ДХО Лады Гранта со световым потоком 440LM.
Поиски в сложившейся ситуации привели к LED лампам BA9S, предназначенным для замены 16W нитевых ламп. В продаже есть варианты с металлическим цоколем, как требуется в случае с классикой, и варианты с пластиковым контактным цоколем T15, предназначенным для ламп W16W и в тоже время подходящим под T10 — W5W. Однако в последнем варианте диаметр LED лампы будет в разы больше отверстия в отражателе под штатную лампу.
В случае с блок-фарой классики установить светодиодную лампу большего диаметра взамен штатной габаритной все же возможно посредством пинцета и заведением её через отверстие лампы H4 ближнего и дальнего света.
Используемая лампа построена на 39 светодиодах типоразмера SMD 3014. На странице товара доступно два цветовых исполнения: белый и теплый белый. Я выбрал теплый белый вариант, с расчетом на то, что его цветовая температура совпадает с галогеновой. За счет этого, а также благодаря повышенной яркости светового потока в приделах 300LM, получается такая имитация работы штатного ближнего света. При этом максимальная потребляемая мощность данной светодиодной лампы не превышает 3W, что даже на 1W экономичнее штатной 4W, которая ели-ели коптит в сравнении с этой светодиодной.
В итоге получается, если установить эти LED вместо габаритных огней и использовать днем в качестве ДХО, не включая ближний свет — то тем самым, как минимум снизим нагрузку на бортовую сеть на 100W, а это в свою очередь уменьшает расход топлива и продлевает срок службы светотехники автомобиля, о чем было рассказано еще вначале!
Яркости этих светодиодных ламп, как можете видеть, вполне хватает для ДХО режима.
Если же не полениться и заменить еще лампы освещения регистрационного номера, работающие в паре с включенными габаритами, то мы получим еще большую энергоэффективность.
Для этой задачи на смену обычных 5W рекомендую вот такие — www.drive2.ru/b/503296500885881161 проверенные в течении года эксплуатации, лампы на уже известном нам типоразмере 3014 — все от того же производителя. На выбор, все также два цветовых исполнения светодиодных чипов: теплый белый и белый нейтральный. Следуя традиции, себе заказал теплые белые, что бы свет от них выглядел, как будто стоят штатные лампы. Подходящая длинна в данном случае 36мм.
Но вернемся, к светодиодным лампам, которые можно использовать в качестве ДХО. Как обстоит дело в темное время с этими LED, когда они работают в паре с ближним светом, нет ли эффекта ослепления встречки?
Остался последний вопрос, как сделать так, чтобы эти LED автоматически загорались для режима ДХО, без включения габаритной подсветки? На помощь нам придет все та-же схема подключения, посредством 5-тиконтатного реле, но с небольшими поправками и добавлением в схему питания, 4-х отсекающих диодов 1N4007.
Лада 2105 Lada Riva › Бортжурнал › Дневные ходовые огни (ДХО, DRL) своими руками
Всем доброго времени суток!
Наверное мне как и многим владельцам автомобилей ваз 2101-07 не много не повезло и на наших машинах ходовые огни не установлены заводом, и с учетом новых правил есть два варианта: первый это постоянно клацать клавишей головного света или же придумать альтернативу заводским ДХО.
Первый вариант хоть и абсолютно законен, но имеет массу недостатков, есть вероятность вовремя забыть включить фары как результат общение с сотрудниками дорожной полиции и потеря некоего количества времени и денег, или обратное забыть выключить фары и как следствие севший аккумулятор (ведь родной автоваз так и не предусмотрел отключение фар при выключенном зажигании), ну и второй вариант, это установка китайских или не совсем китайских светодиодных ДХО, которых сейчас на рынке огромный выбор.
Второй вариант тоже имеет не мало как достоинств, так и недостатков китайские ДХО хоть и стоят не дорого, но за частую не отличаются ни качеством ни соответствием каким либо стандартам относительно самого света, а не китайские зачастую стоят не дешего.
Поэтому возникло желание сделать надежно и максимально правильно с точки зрения ПДД (Дабы избежать не нужного и не всегда приятного общения с сотрудниками ДП), а ПДД РК гласит следующие:
Пункт 19.5 Противотуманные фары могут использоваться:
1) в условиях недостаточной видимости как отдельно, так и с ближним или дальним светом фар;
2) в темное время суток на неосвещенных участках дорог совместно с ближним или дальним светом фар;
3) вместо ближнего света фар в условиях, предусмотренных пунктом 7 настоящего раздела.
Пункт 19.7 В светлое время суток на всех движущихся транспортных средствах с целью их обозначения включаются фары ближнего света или дневные ходовые огни.
В итоге было решено сделать следующие раз должен гореть ближний свет фар значит пусть горит только он, а не все лампы габаритов и прочих подсветок и только тогда, когда работает двигатель.

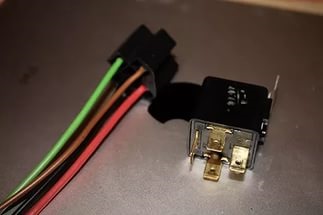

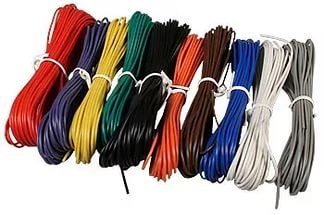

Итак, перейдем к практике для реализации этой идеи автомагазине прикупил необходимые компоненты, а именно: два реле (одно пятиконтактное, другое четырёхконтактное), электропроводку, блок для предохранителя на 25 А и изоленту,
уложившись в сумму 2 000 тенге.

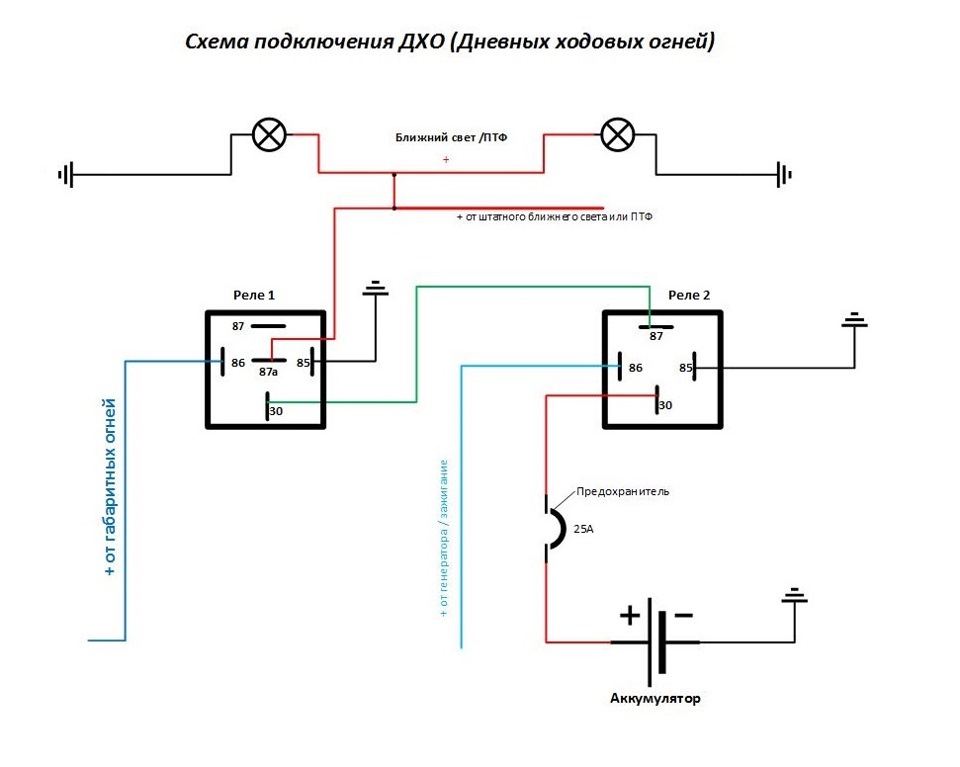

Теперь перейдём к технической части процесса. Пятиконтактное и четырёхконтактное реле от моделей ВАЗ (кстати, это реле подойдёт практически к любому автомобилю) следует подключить так:
Реле 1
— контакт 85 — на массу
— контакт 86 — «+» от габаритов
— контакт 30 — «+» от реле 2 на контакт 87
— контакт 87а — «+» на ближний свет фар, не отключая при этом заводское подключение фар
Реле 2
— контакт 86 — «+» от генератора или от замка зажигания
— контакт 85 — масса
— контакт 30 — «+» к АКБ
— контакт 87— «+» на реле 1 на контакт 30

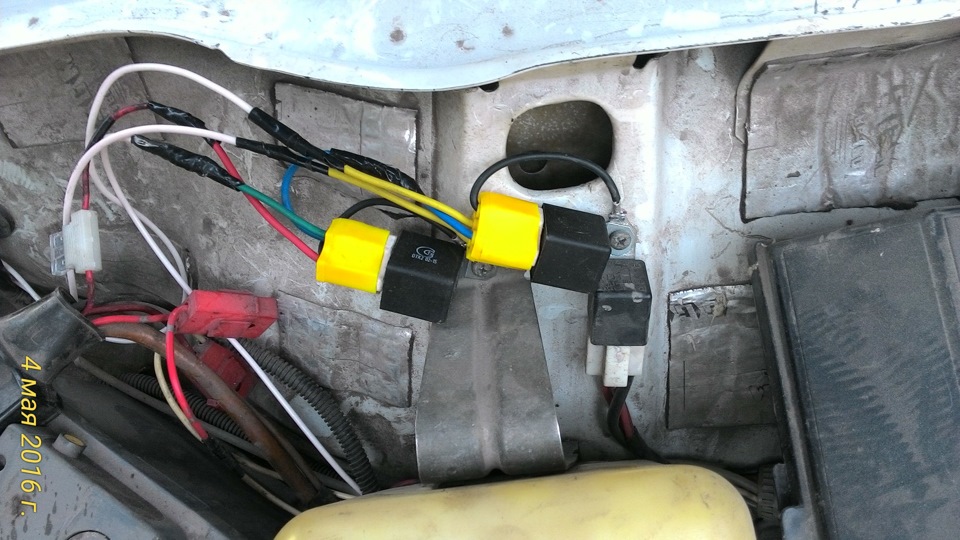

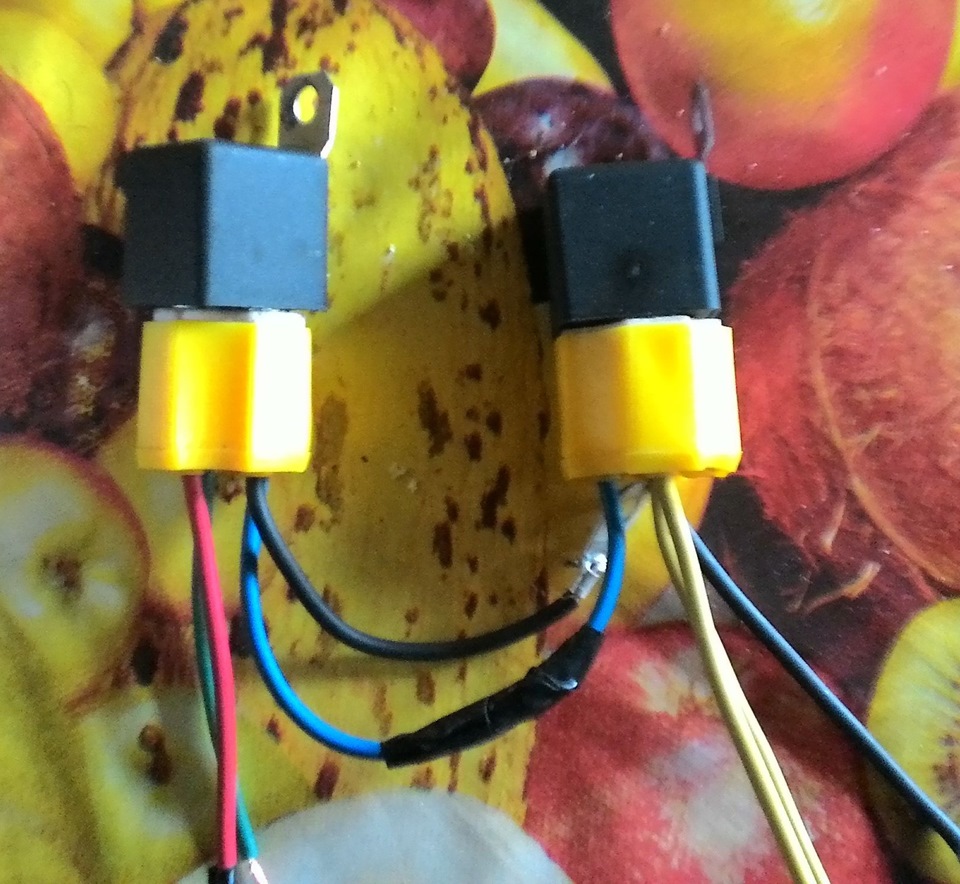

После нескольких минут с паяльником получилось следующие
При этом стоит учесть, что если контакт 86 реле 2 подсоединить к генератору, то огни будут загораться после запуска двигателя, а если к замку зажигания, то — при включении зажигания. Далее по этой схеме подключаем реле, устанавливаем там, где оно не мешает. При этом не забываем в цепь на контакт 30 поставить предохранитель. Собственно вот и всё! Установка закончена.
Теперь при при запуске двигателя загорается ближний свет, который гаснет при включении габаритов или включении головного света в целом. Лекарство от забывчивости есть, причём без нарушения закона.
Кстати, точно так же можно сделать и с противотуманками. Вместо ближнего света контакт 87а кинуть на противотуманки, тогда они будут работать так же, как ДХО.
С точки зрения ПДД
Пункт 19.6. гласит: «Противотуманные фары включаются при включённых габаритных огнях независимо от включённых фар дальнего и (или) ближнего света».
Для начала необходимо понять, что такое противотуманная фара вообще. Это дополнительный источник света, дающий плоский и широкий горизонтальный луч, который стелется непосредственно над дорогой. Любое отклонение от этого (допустим, светит направленным лучом) превращает ПТФ в фару дополнительного света. Ставить дополнительные фары на «Ваз» разрешено заводом-изготовителем.
