Как сделать дома зажигалку

Как сделать зажигалку из гильзы. Небольшой ворклог

Несомненно, записей об изготовлении зажигалок огромное количество, но я решил представить вам немного фотографий моего процесса. Сразу предупрежу, что моменты токарных работ (точение колпачка, винта, нарезка резьбы) запечатлены не были ввиду откровенной избитости процесса.

Итак. Для изготовления нам понадобятся:

1. Гильза ружейная (латунь) 16-го калибра — 1 шт.

2. Медная трубка диаметром

3. Медная проволока 1,5 мм — что-то около 20 см.

3. Латунь в прутках (в моем случае использованы диаметры 16 мм, 12 мм и 8 мм), лист латунный 4 мм.

4. Горелка и припой (высокотемпературный типа Харрис-40 или П-14 для пайки горловины, пос-40 или его аналоги).

5. Сверло 6,5 мм, 2,7 мм, 2,5 мм, 10 мм, 5.5 мм.

6. Измерительные инструменты.

7. Плашки и метчики м8, м6 и м5.

8. Паста ГОИ, наждачная бумага или бормашина с насадками, надфили, напильники.

9. То, на чем мы будем это все точить и отбивать. В моем случае для обточки ответственных деталей использован станок тв-6, но можно обойтись и двигателем с патроном или дрелью.

10. Плита газовая/электро, посудина для кипячения, лимонная кислота — для снятия остатков флюсов и отбеливания самой латуни. Железо хлорное для травления.

11. УШМ или лобзик/пила по металлу.

12. Резиновые кольца, колесо-кресало, пружина, два резиновых колечка на 6мм, фитиль зиппо, вата.

Приступим

Для начала была взята сама гильза.

Капсуль был высверлен сверлом 6,5 мм (аккурат по диаметру посадочной шейки) и была нарезана резьба М8

Далее был взят кусок медной трубки, разрезан по длине, отожжен и выпрямлен на ровной поверхности до состояния листа и зачищен от грязи.

Заднюю сторону листа закрыл виниловой самоклейкой, на переднюю нанес трафарет (можно использовать маркеры с краской или для травления печатных плат). Травил в кипящем растворе хлорного железа примерно на 2/3 толщины (ОСТОРОЖНО! при таком способе травление идет бурно и требует постоянного контроля)

Далее ненужные края были обрезаны, накладка была повторно отожжена, зачищена и изгибалась по корпусу гильзы

На станке была выточена горловина зажигалки. Отверстие под фитиль 2,5 мм, резьба м6, средний диаметр — 10 мм (для чего — увидете далее). Корпус был отбелен в кипящем растворе лимонки.

Следующим шагом паялась сама накладка. Чтобы «не бегала» по корпусу, была закреплена проволокой, очень кстати вырванной из сломанного тепловентилятора (вроде нихром)

Зачистка корщетками, наждачкой, надфилями и резиновыми дисками на бормашину

Изготавливаем кресало. Данный процесс не запечатлен, ввиду отвратного качества фото, уж простите.

Кресало выполнено из прутка 8 мм, в тонкой части обточено до 5 мм и нарезана резьба м5, отверстие под пружину 2,7 мм.

Делаем пластинку для крепления кресала к корпусу, исходя из того, что чем ближе оно будет, тем лучше будет поджиг фитиля зажигалки.

В листе латуни размечаем и сверлим отверстия 10 (вот оно!) и 5.5 мм. Выставив толщину стенки для данного элемента, проходим и намечаем внешний контур. Вырезаем, подгоняем надфилями и наждачкакми. Паяем к корпусу на ПОС.

Накручиваем проволоку 1.5 мм на сверло 5 мм, чтобы получить кольца для цепочки. Вертлюг изготовлен из той же проволоки. Цепочка спаяна твердым припоем по меди. Примеряем все в сборе.

Окончательно собираем зажигалку, полируем и набиваем ватой

Ну и несколько финальных фото.

Всем, кто досмотрел до конца — спасибо. За недостающий материал прошу простить. Буду исправляться со временем.

Источник

Как сделать зажигалку своими руками?

Зажигалка – это очень полезный инструмент, который выручает нас и в быту, и далеко за городом. Несмотря на ее низкую стоимость и доступность в магазинах, многие умельцы пытаются изготовить ее своими руками. Эти навыки, возможно, вам и не понадобятся, однако согласитесь, не у каждого из ваших друзей и знакомых есть такой самодельный аппарат. А делается самодельная зажигалка довольно просто. Причем изготовить ее можно практически из подручных материалов. Как сделать зажигалку своими руками?

Как сделать зажигалку из гильзы?

Иные способы

Чтобы воспользоваться вторым способом, вам нужно будет подготовить узкую металлическую трубку. В ней следует проделать отверстие для колесика. Туда поместите специальный кремень с пружиной. Помните, что первый элемент должен быть с небольшой резинкой. Даже из прочного сплава или металла изготовьте колпачок для зажигалки вместе с фитилем. Далее припаяйте к гильзе металлическую трубочку и залейте верх устройства топливом.

Как реанимировать старую бензиновую зажигалку?

Если в предыдущих методах мы рассказывали вам о том, как изготовить бензиновую зажигалку из подручных средств, то в данном способе мы рассмотрим, как можно реанимировать старое устройство и сделать его заново рабочим. Но прежде чем приступить к работе, пару слов об инструментах и материалах.

Итак, какие материалы нам для этого понадобятся?

В ходе работ вам нужно подготовить несколько медных трубок диаметром по 5 и 15 миллиметров, две соединительные муфты, пару шестеренок и одну зиппу. Последнюю можно взять из обычной газовой одноразовой зажигалки китайского производства.

Сразу отметим, что сделать устройство с таким же механизмом зажигания, как было раньше, при помощи этих компонентов у вас не получится – для этого нужно иметь лишь оригинальные запчасти. А это сделать крайне трудно – гораздо проще будет приобрести новую в магазине, чем мучиться со старой.

Для того чтобы в итоге механизм открытия-закрытия зажигалки не был чрезмерно хлипким, корпус должен быть монолитным. В противном случае при использовании элементы устройства будут постоянно съезжать в сторону.

Как сделать бензиновую зажигалку? Принцип реанимации старой зажигалки довольно прост – все подготовленные элементы устанавливаются на место старых, а емкость инструмента заполняется бензином. Для того чтобы топливо не испарялось, рекомендуется установить сюда колпачок. Однако в силу хлипкой конструкции его часть будет постоянно цепляться за шестеренку, поэтому для частого пользования такой аппарат не подходит.

В завершение о бензиновых зажигалках отметим, что все основные детали, а именно кремни, в ней меняются, а потому служить такой аппарат будет очень и очень долго.

Делаем устройство из батарейки

Как сделать зажигалку из батарейки? Изготовить данный элемент подобным способом будет еще проще всех остальных, поэтому если на работу по изготовлению зажигалки у вас отведено минимум свободного времени, воспользуйтесь именно этим методом. А заключается он всего лишь в нескольких этапах.

Вначале подготавливаются основные материалы – 12-вольтовая батарейка и кусок обычной фольги. В качестве альтернативы взять обертку от жевательной резинки – сути дела это не меняет.

Как сделать зажигалку далее? На следующем этапе посередине свернутого листа фольги делается небольшой сгиб. После свернутый кусочек замыкается на концах батарейки (полярность «+» и «-» соответственно).

Как только оба контакта будут замкнуты, в месте сгиба фольги будет образовываться небольшой «огонь». Конечно, с точки зрения надежности, такая зажигалка не очень удобная в пользовании, однако на природе, особенно на пикнике, такая вещь точно вам не помешает.

Итак, мы выяснили, как сделать зажигалку из подручных материалов.

Источник

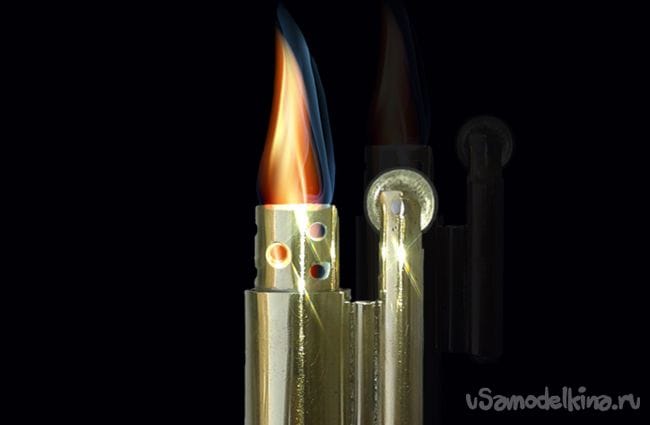

Делаем бензиновую зажигалку

Здравствуйте!
В этой статье речь пойдет о зажигалке, особенное достоинство которой это то, что горючее в ней хранится на протяжении долгого времени и никуда не испаряется.

Видео как сделать бензиновую зажигалку своими руками

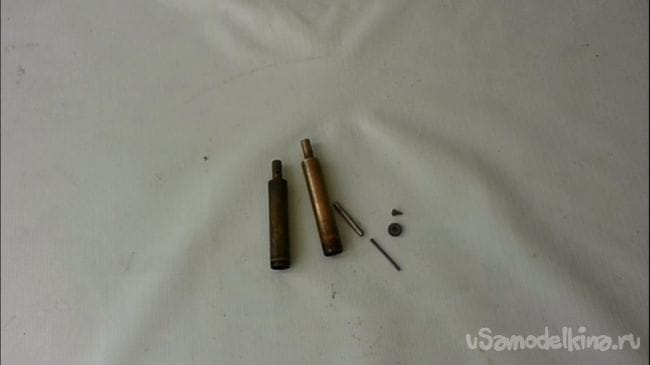

Материалы и инструменты:

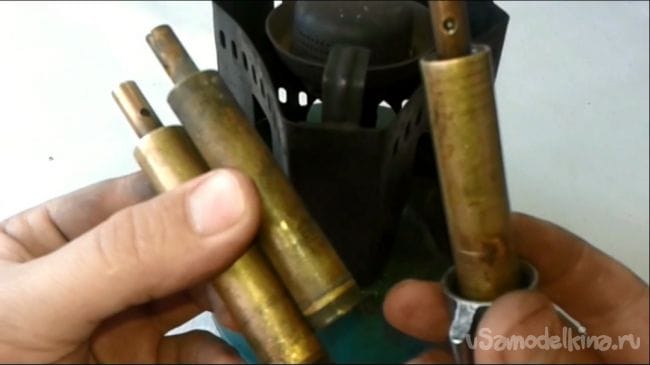

— 2 насоса от примуса «Шмель»;
— дешевая зажигалка «Зиппо»;
— сосок от камеры грузового автомобиля;
— латунный сувальдный ключ (бабочка);
— припой олово;
— паяльник;
— флюс для пайки или паяльная кислота;
— бензиновая или газовая горелка;
— мелкозернистая наждачная бумага;
— надфиль;
— кремень и фитиль;

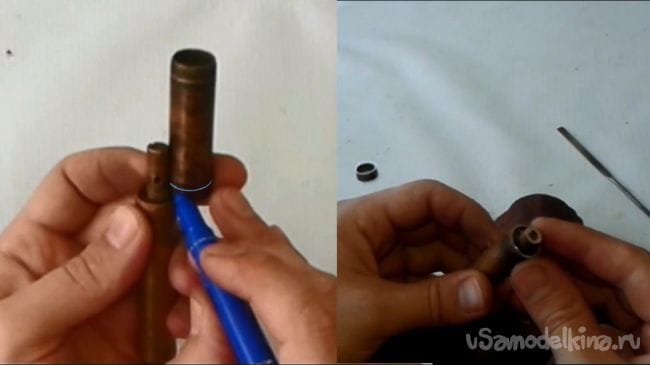

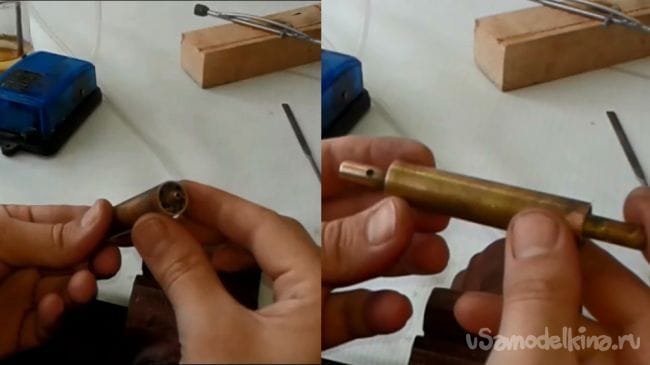

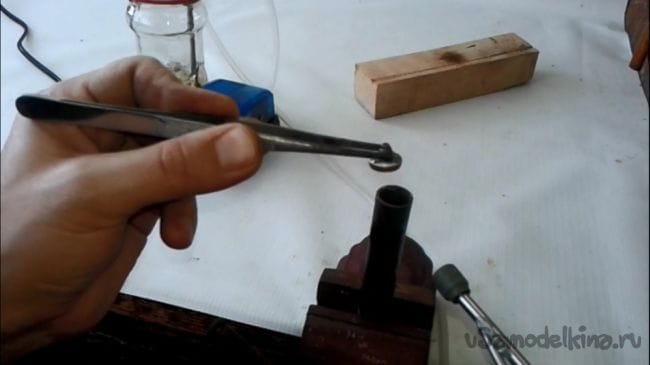

Все неровности и заусенцы удаляем обрабатывая надфилем, одновременно подгоняем высоту трубки до высоты клапана.

Нижний колпачок, тот что для заправки горючего, можно сделать меньше.
Для этого в нижнюю часть зажигалки завернув клапан также приставив вторую трубку, отмечаем ее. Только теперь уже на уровне бокового отверстия клапана.

Отрезав деталь, на том же уровне отрезаем клапан и обрабатываем надфилем аналогично верхнему колпачку.

Из того что осталось от второй трубки нужно отрезать две детали.

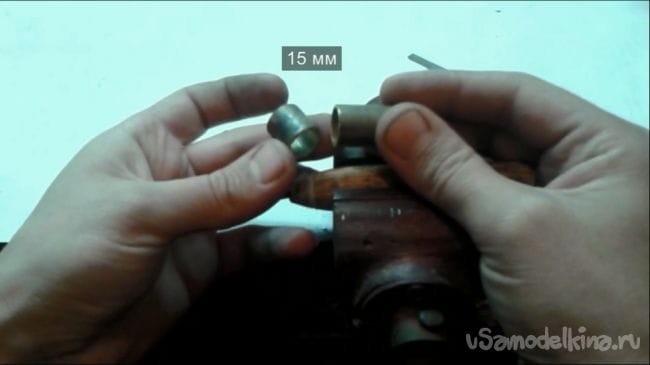

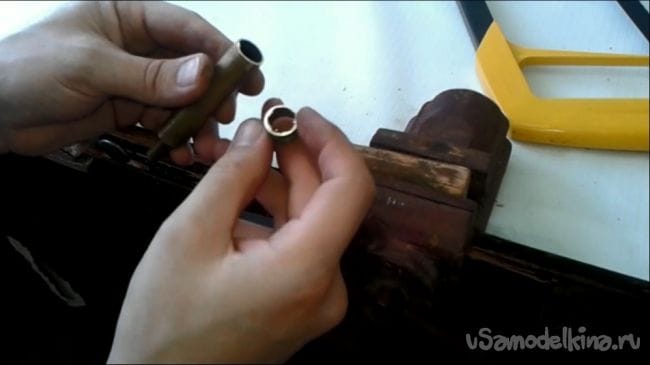

Первая- трубка длинной 15 мм. Из нее чуть позже будем делать ветрозащиту, которая так же послужит направляющей для удобного наворачивания верхнего колпачка.

Вторая- пластина. Зажав в тисках нужно распилить трубку вдоль и выправить из нее пластину аккуратно обстукивая киянкой.

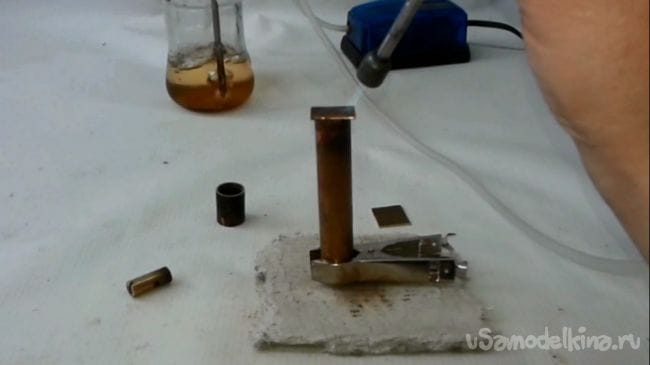

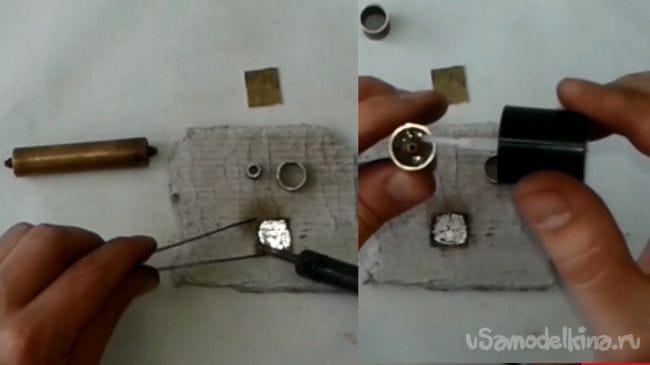

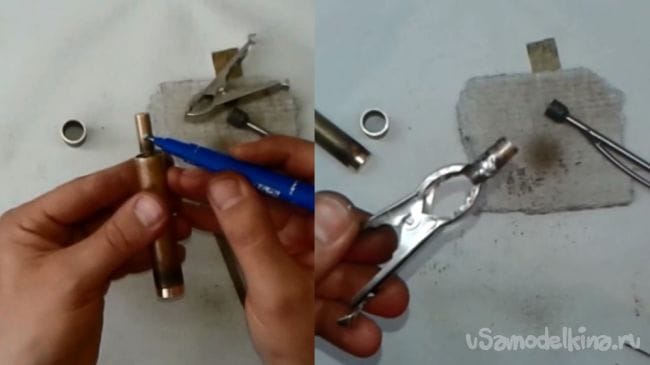

Далее завернув клапан и установив корпус в вертикальном положении, на него нужно ровно выставить трубку, а сверху пластинку облуженными сторонами друг к другу.

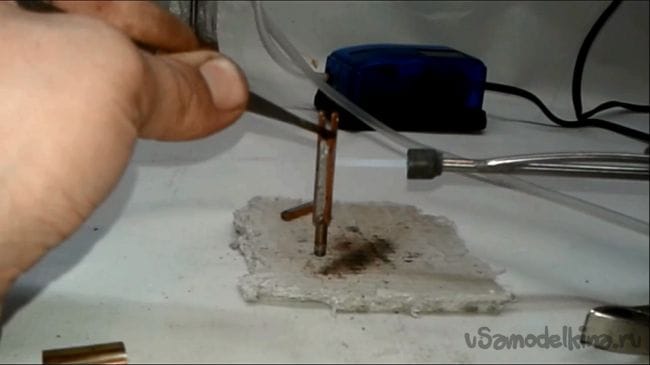

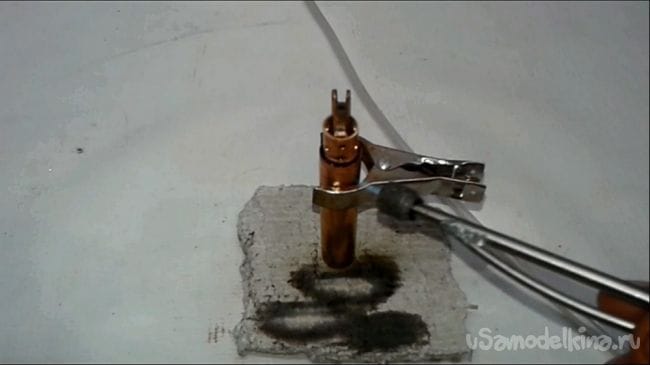

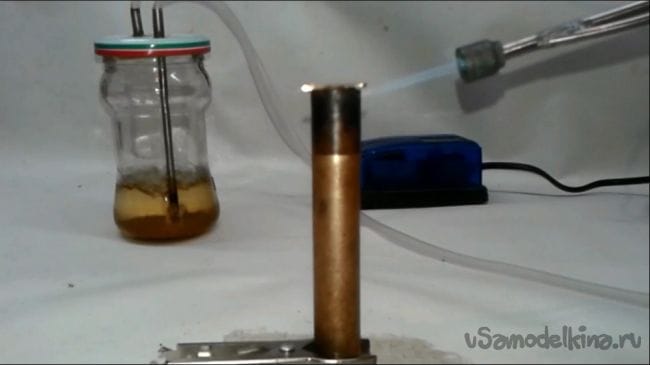

Равномерно прогрев конструкцию горелкой, спаиваем между собой все три детали в одну.

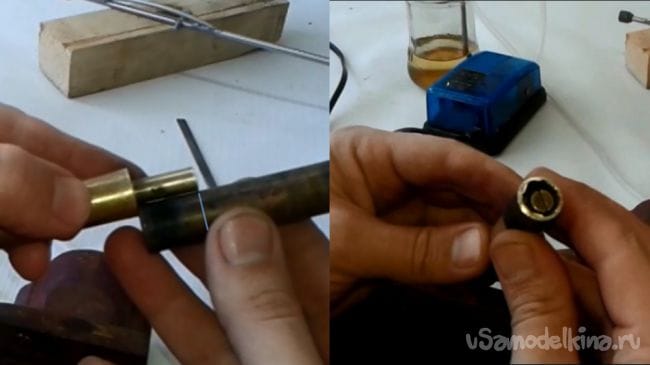

После пайки остужаем деталь и приложив немного усилия откручиваем колпачок. Он почти готов. Осталось отрезать ножницами лишнее и обработать надфилем неровности и заусенцы.

С деталями верхнего колпачка проделываем ту же операцию, только прежде чем приступить к пайке, во избежание протечки горючего в будущем, нужно заглушить верхнее и боковое отверстие клапана.

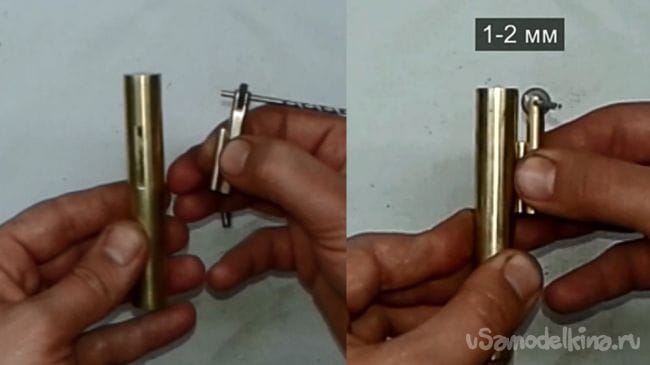

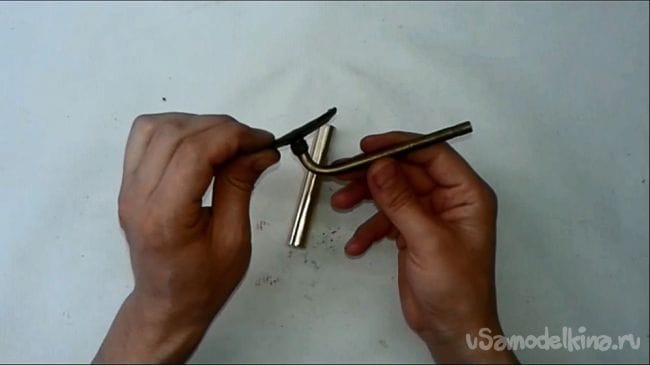

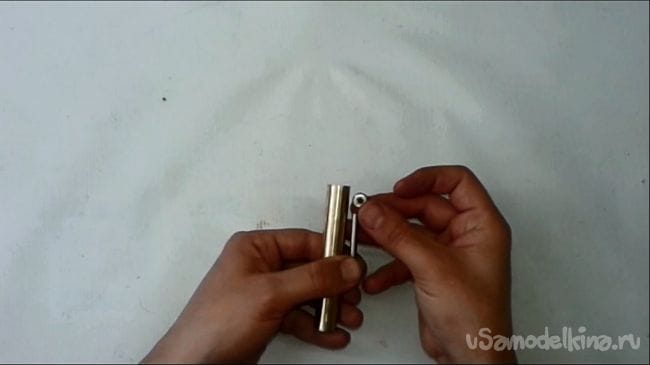

После этого зафиксировав на время ролик, прикладываем механизм к корпусу зажигалки установив между ними стержень от латунного ключа, и примеряем. Расстояние между роликом и корпусом должно составлять около двух мм. Диаметр стержня немного великоват и расстояние получается большое.

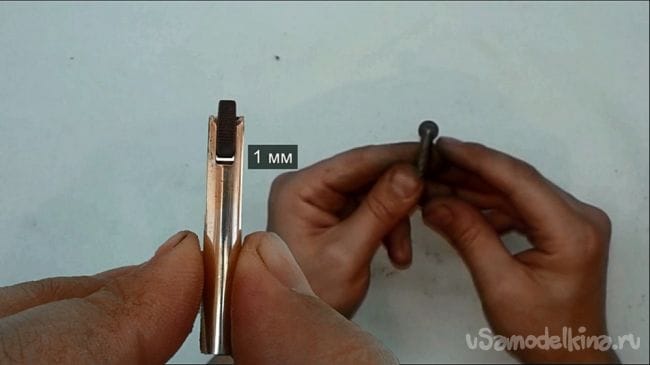

Кстати, следует обратить внимание на то что бы зазор высекания искр, тот что под роликом должен находится на 1-2 мм выше верхней точки резьбового элемента. В том месте будет фитиль и искры, производимые роликом, должны попадать как раз на этот фитиль.

Зажигалка почти готова, осталась самая малость, а именно ветрозащита.

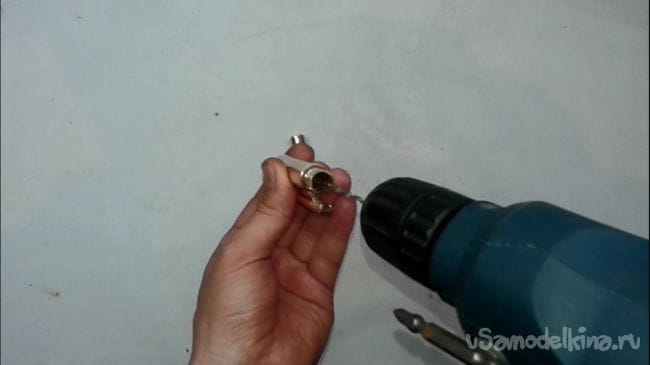

В заготовленной ранее трубке, на лицевой части, сверлом на 3 в шахматном порядке, проделываем 8 отверстий на расстоянии друг от друга примерно 7 мм.

С обратной стороны делаем разрез и отсекаем 13 мм стенки трубки.

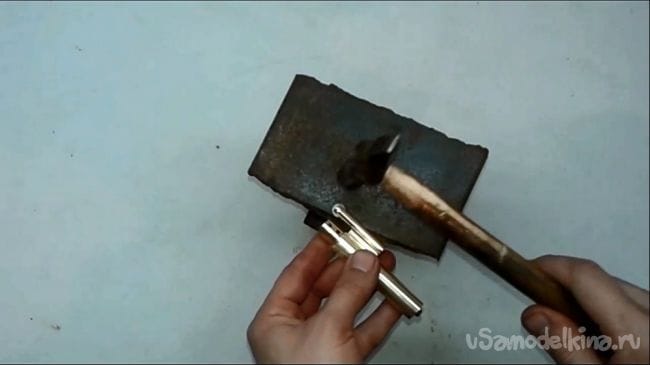

После этого нужно уменьшить внутренний диаметр детали обстукивая ее киянкой предварительно установив в нее сверло на 11 мм.

Подбираем по диаметру отверстия механизма для искр гвоздь и не сильными ударами молотка, развальцовываем его и окончательно фиксируем ролик.

При этом следует обратить внимание на направление зубьев ролика, важно не ошибиться.

Установив кремень укладываем фитиль.

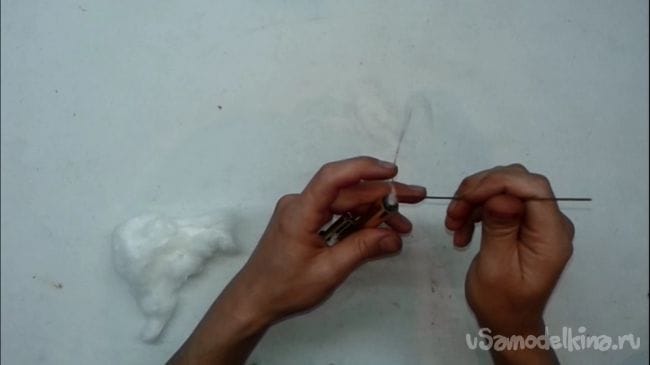

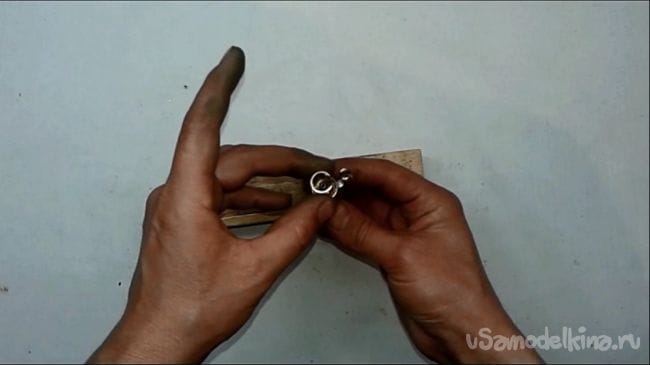

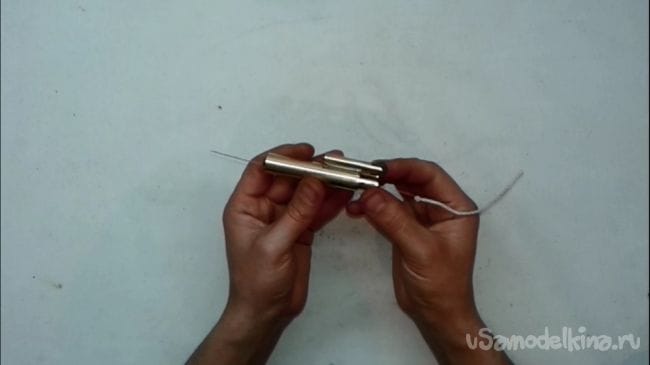

Для этого от той же катушки трансформатора отматываем немного медной проволоки, делаем ею на одном из концов фитиля узел. Выровняв концы проволоки пропускаем ее в верхнее отверстие зажигалки и извлекаем из нижнего. Затем вытягиваем проволоку до тех пор, пока не проложите почти весь фитиль.

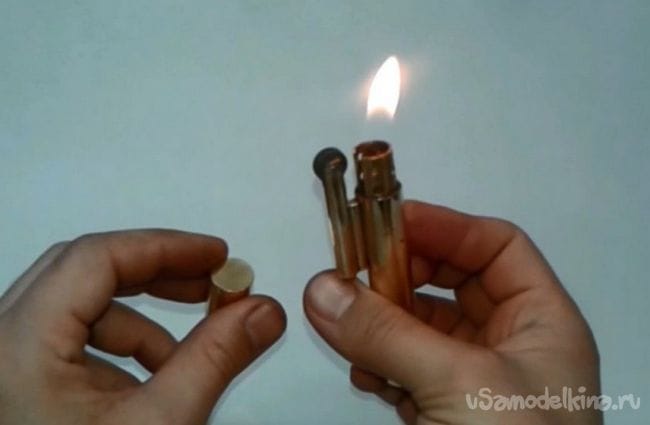

Теперь, будь вы в походе или на рыбалке, можете быть уверенными что в вашем рюкзаке есть надежный источник огня, который вас не подведет в любую погоду.

Если читателю в статье что-либо показалось не понятным, пишите ваши вопросы в комментариях или же предлагаю вам посмотреть видео вначале статьи.

Источник

Уникальная зажигалка своими руками

Как и любой другой на месте автора, сперва он стал печатать всякие безделушки: вазы, зверушек, еще вазы и зверушек.

Затем он прикинул размеры и запустил печать. Данный принтер прост до безобразия, загрузил файл печати на карту памяти, воткнул в принтер нажал на единственную кнопку.

Корпус получился вполне достойным. На корпусе имеется красивый рисунок с узорами, но автору так и не удалось его достойно раскрасить, ну ладно, это как-нибудь другой раз. Изначально была задумка сделать что-то наподобие зажигалок «Zippo» с откидной крышкой, но нужного шаблона автор не нашел, а моделировать он пока не умеет. По этой причине возьмем самый подходящий для этих целей корпус и напечатаем корпус с половиной.

Далее подгонка под наш корпус. И после некоторых мучений все готово. Некрасиво, неаккуратно, но работает.

Теперь самое главное – электроника. Корпус получился вполне карманных размеров, довольно удобный и на ощупь приятный. Нам предстоит затолкнуть в него аккумулятор, систему защиты и заряда аккумулятора (зарядку будем производить от usb порта), фонарик, высоковольтный преобразователь напряжения для получения жгучей дуги, ну и высоковольтный умножитель напряжения, который собственно с преобразователем образует хоть и маломощный, но все же электрошокер. Плюс нужен центральный выключатель и кнопка.

Если крышка открыта, зажигалка снята с предохранителя и нажата кнопка, эту штуку можно использовать по прямому предназначению. Если же закрыть крышку и сделать тоже самое, то получим электрошокер.

Давайте рассмотрим схему:

А теперь более подробно.

Именно эта часть формирует высокое напряжение высокой частоты, на выходе трансформатора напряжение составляет более 3000 В. Температура высоковольтной дуги очень высокая, и она с легкостью может поджечь горючие материалы.

Схема из себя представляет обычный блокинг-генератор на базе одного биполярного транзистора. Трансформатор взят готовый, продают их на Алиэкспресс, ссылку найдете в описании под видеороликом автора (ссылка ИСТОЧНИК). Конечно можно было и самому мотать такой же трансформатор, но если лень, то проще воспользоваться готовым.

Трансформатор секционный. Был залит смолой. Транзистор в ходе кратковременной работой почти не нагревается, поэтому лепить его на радиатор нет смысла.

Это диоды еще советского производства, но импортных аналогов море. Высокое напряжение поступает на штыки, которые расположены на крышке. Расстояние между ними всего пол сантиметра. Можно и больше, так как разряды растягиваются на длину до 1,5 см. Но в нашем случае такое расположение штырьков обусловлено конструктивными особенностями как самого умножителя, так и крышки в целом.

Параллельно выходу умножителя установлены пара последовательно соединенных резисторов, каждая имеет сопротивление 30 мОм.

Эти резисторы разряжают остаточное напряжение умножителя после отключения шокера.

Ну вот и все. Благодарю за внимание. До новых встреч!
