Как сделать домашний прикуриватель

Skoda Roomster 1.6 TDI CAYB «Ластівка» › Бортжурнал › Дополнительный прикуриватель для регистратора — как это сделать…

Сегодня дело пойдет о подключении видео регистратора.

Многие скажут что в этом нет ничего сложного. Я тоже так думал, пока сам не столкнулся с этим. Дочитайте до конца — поймете почему))) Но обо всем по порядку.

27 декабря 2017 я купил себе видео регистратор Gazer F525. Хорошая модель, надежная, компактная с хорошими характеристика.

Сначала подключил так я показано в инструкции. Но через некоторое время столкнулся с рядом проблем.

Регистратор подключался к штатному прикуривателю. А он как известно работает постоянно, а не только когда машина заведена. Отсюда проблемы.

Проблема первая — утром можно забыть, и не включить регистратор. А на стоянке или вечером дома наоборот, можно забыть выключить и разрядиться аккумулятор.

Проблема вторая — бывали случаи, когда надо было расставлять приоритеты. Видео регистратор работает, а телефон разрядился. Зарядить телефон нельзя, потому что нужно отключить видео регистратор. А вдруг ДТП? Наверное надо было использовать разветвители, которые делают с одной прикуривателя два или три.

Но здесь возникает третья проблема — я очень не люблю когда в салоне автомобиля валяются какие-то зарядные, кабеля, наушники и т.п. Для меня это как минимум не эстетично. Тем более, что если забыть всю эту периферию выключить, можно посадить аккумулятор.

Короче надо что-то думать … В идеальном варианте хотел чтобы видео регистратор включался и выключался автоматически, чтобы был свободный прикуриватель и не было нигде лишних кабелей и проводов.

Решил сделать еще один прикуриватель, который работает от зажигания. Чтобы он был не заметен и главное не надо было ничего резать или сверлить.

Первым делом отключаем клемму аккумулятора, это обязательно! И приступаем к работе…

Процесс разборки описывать не буду. В программе ELSA 4.00 Skoda все есть. Только буду писать название раздела

Прежде всего нам нужно найти провод, на котором появляется +12 вольт при включении зажыгания. В каждой машине он находиться по разному. В идеале лучше взять с блока предохранителей. Заодно и подключите провод, который будет идти на видео регистратор через штатный предохранитель.

Минус берем на любом металлическом болте, который идет на корпус автомобиля, или тоже с блока предохранителей. Я сделал немного проще. Взял +12 вольт с колодки которая идет на включатель света.

Я знаю, что так делать немного неправильно. Ведь мы не используем штатный предохранитель.

Но не переживайте. В 99% приборов, которые подключаются через прикуриватель, есть свой предохранитель, который находится в самом штекере))) Обычно он имеет номинал 2-3 ампера.

Саму розетку будем прятать под потолком, у плафона освещения.

Снимаем переключатель света.

ELSA 4.00 Skoda — Руководство по ремонту — Снятие и установка переключателя света

Источник

Volkswagen Golf СеРеБРяНый СЛиТоК › Бортжурнал › Руки зачесались — «Прикуриватель своими руками»

Решил сделать прикуриватель своими руками, т.к. то, что было предложено в магазине мне не понравилось и внешне и как сделан…

Термоусадку
Клемы.
Провод БПВЛ 16мм2
Зажимы крокодилы

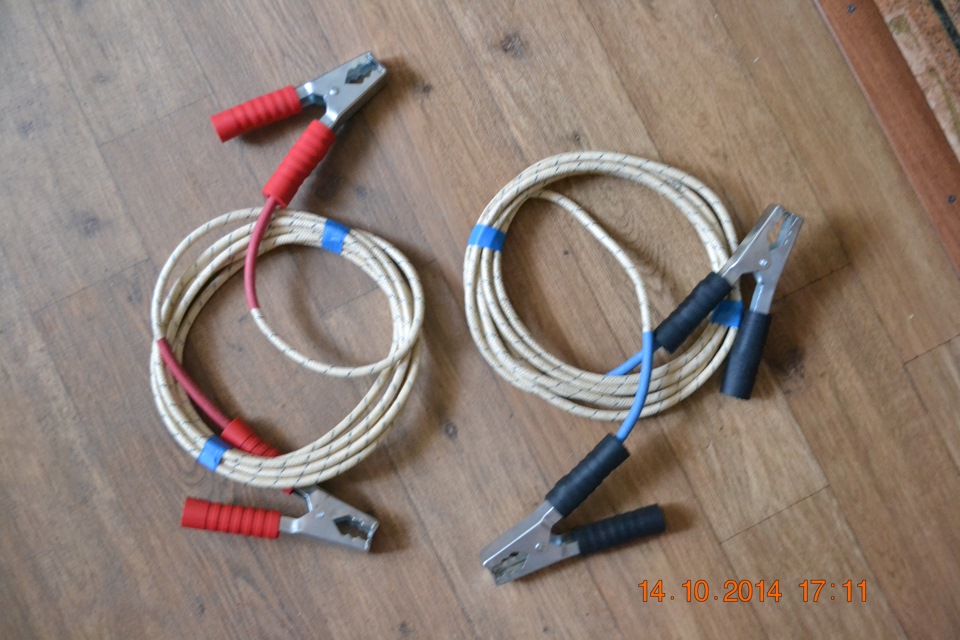

Вот что получилось!На суд присяжных.
