Двери купе своими руками

Установка дверей купе самостоятельно: подробная инструкция от выбора материала до проверки работоспособности системы.

Двери купе самостоятельно устанавливать непросто. Однако если досконально разобраться в особенностях этой конструкции и работы всех механизмов, тогда особых трудностей при ее установке не возникнет. Главное, все операции проводить в строгой последовательности, как указывается в данной рекомендации.

Разработаны разные конструкции дверей этого типа. Поэтому собственнику жилого помещения изначально нужно понять, какими достоинствами и недостатками они обладают.

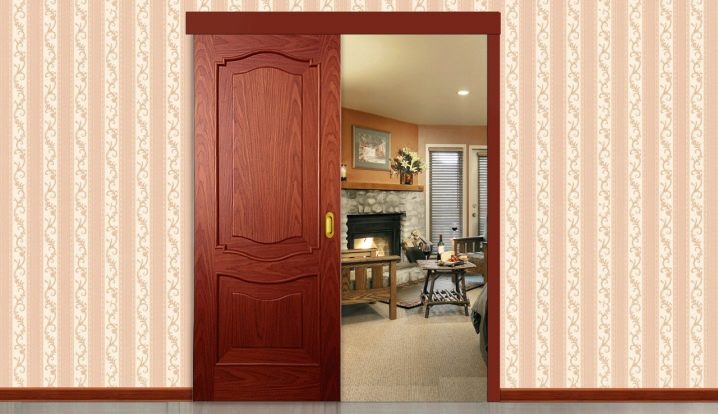

Особенности раздвижных дверных конструкций: все плюсы и минусы

Если такую дверь установить в доме или квартире, особенно в малогабаритной, достоинства и недочеты конструкции сразу же предъявят себя.

Раздвижные двери обладают множеством плюсов

Преимущества

Недостатки

Недочеты не столь существенные, но их также следует учитывать.

Во-первых, это зазоры. Они остаются в дверном проёме (между коробкой и полотном) при закрытии двери. Значит, не могут быть обеспечены:

А если такая дверь отделяет кухню, запахи при приготовлении пищи будут проникать в другие помещения.

Во-вторых, когда выбирают конструкцию, что состоит из 2-х створок, усложняется ее монтаж. Ведь обе половинки должны быть подогнаны одна к другой идеально.

Недостатки дверей купе

Во-третьих, потребуется крайне тщательно выверять каждую деталь. Иначе после монтажа проявится перекос. Тогда створку переклинит, и возникнут проблемы при открытии/закрытии двери.

Подготовка к проведению монтажных работ

Нужно заранее подготовить все нужные инструменты и материалы, иначе процесс установки дверей купе затянется надолго.

Первым делом необходимо подготовить инструменты

Нужные инструменты

Пригодится и шлифовальная машина (эксцентриковая или вибрационная).

Заготовка запчастей и материалов

Вот какие детали потребуются для сборки двери купе.

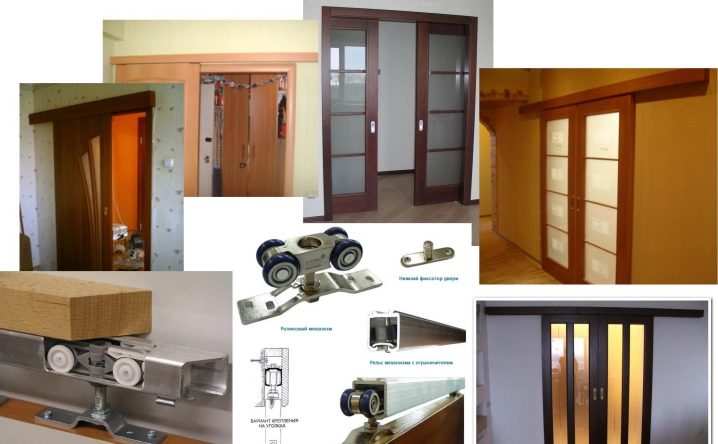

Фурнитура для раздвижных дверей

Сперва хозяин определяется с разновидностью конструкции, а уже с ее учетом выбирается дверное полотно. Есть таблица, по которой определяют размеры полотен (типовые) относительно проёма:

Выбираеся навесная конструкция. Высота полотна должна быть больше дверного проёма.

Выбирается кассетная дверь купе. Тогда высота полотна должна оказаться меньшей размера проёма.

Выбирается дверь на 2-х рельсах. Следует выбирать полотно большего размера, чем проём, если это открытый вариант. А если конструкция исполняется в кассетном варианте (иначе говоря, уходит в стену), тогда должна оказаться на столько же меньше проёма.

Таблица размеров дверных проемов и полотен раздвижных дверей-купе с 1-ой створкой:

Схема сборки дверей купе

Схема сборки дверей купе шкафа

Длина рельсов должна равняться двойной ширине полотна. Допустим, устанавливается два полотна. Значит, выбирается направляющая, равная их четырем размерам.

Как самостоятельно изготовить дверное полотно

Берутся панели ДСП востребованного размера. Можно использовать одну панель, можно две. К примеру, если дверной проём имеет окантовку коробкой 76,5х197,5 см, значит, нужно взять полотно размером 80х200 см.

Дверное полотно должно подходить по размеру проема

Для облегчения веса полотна в нем вырезают 1-2 квадрата или же прямоугольник. В эти проёмы впоследствии устанавливают стекла. Можно создать своего рода филёнку, вставив тонкую фанеру.

Первый этап. Производится разметка полотна. От краев отступают 15 см, не менее.

Второй этап. Среднюю часть полотна удаляют при помощи электрического лобзика. С этой целью в углу (любом) размеченной фигуры просверливается отверстие, чтобы можно было вставить пилку лобзика.

Третий этап. По периметру двери, а также внутри созданной рамы целесообразно облагородить торцы ДСП. Для этого применяют самоклеящуюся ленту. Фиксируют ее, прогревая утюгом.

Материалы дверных полотен

Можно выбрать другой вариант: дверь изготавливают из бруса, обработанного заблаговременно. Крепление производится перемычками, состоящими из брусков более узких размеров или из прочных реек. А между ними вставляется фанера или стекло.

Следует понимать. Может показаться, что дверь из бруска изготавливается более просто. Это ошибочное мнение. Ведь потребуется иметь материал, прошедший безукоризненную обработку. Кроме того, сборка такой конструкции должна проводиться с особой тщательностью. Если хотя бы одно из условий не будет выполнено, дверной каркас изначально или же в скором времени деформируется.

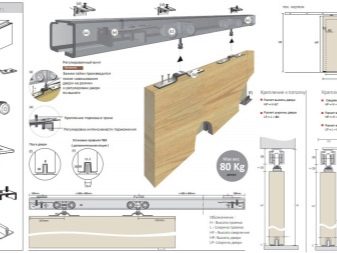

Конструкция раздвижной двери

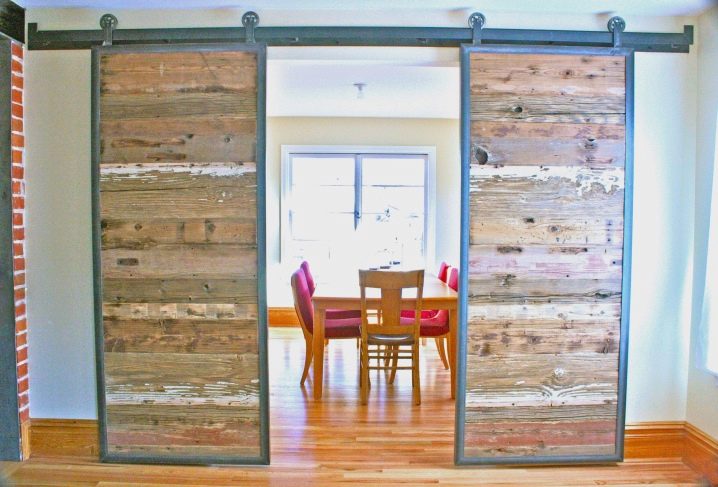

Монтирование подвесной конструкции поэтапно

Когда дверное полотно окажется приобретенным или изготовленным самостоятельно, на него закрепятся все элементы конструкции, кроме стекла. Эта деталь устанавливается при завершении монтажа.

Шаг первый. Чтобы врезать ручки, панель размечают с двух сторон. После этого вырезают отверстия. Следует тщательно разметить место расположения ручек. Для этого от края двери нужно отступить на 3-5 см и прочертить вертикальную линию, используя уголок.

Шаг второй. Дальше потребуется определиться с высотой и шириной отверстия, которое планируется вырезать. После измерения дна ручки эти размеры переносят на дверное полотно с учетом вертикальной линии, прочерченной ранее.

Получается прямоугольник. На него прикладывается ручка, ее положение очерчивают карандашом. В результате удается определиться с ровным и правильным размещением ручки. Также эти действия помогают скруглить края прямоугольника с учетом нужного радиуса.

Шаг третий. Скругленные края высверливаются. С этой целью используется круглое сверло-коронка выбранного диаметра. Таким инструментом высверливают 2 отверстия по бокам очерченной формы.

Древесина, что останется, изымается посредством использования молотка и стамески. Эта работа потребует особой аккуратности.

Когда два таких отверстия будут готовы, в полотне закрепляют ручки с двух сторон.

Шаг четвертый. С торца полотна крепят подвесную пластину, имеющую роликовую конструкцию. Подвесные пластины различаются по своим конструкциям. Есть такие, где ролики прикручивают к подвесной пластине. В других же ролики вставляются сбоку, где есть специальный паз.

Саму подвесную пластину прикрепляют саморезами с пресс-шайбами. Учитывается, что от края должно отводиться определенное расстояние.

Шаг пятый. Теперь ролики крепят на низ двери. Конструкции этого элемента также варьируют.

На заметку. Не возникнет сложностей, если ролики и направляющие приобрести в едином комплекте.

Крепление направляющей рельсы

Шаг шестой. Пришло время заняться монтажом направляющих рельсов, по ним будут ходить ролики. Эти направляющие крепят на стену и пол. Но они могут крепиться только лишь на стену, всё зависит от приобретенной системы.

Важно! Опору следует крепить очень надежно. Этот элемент обычно заглубляют в поверхность уже созданного пола. Однако опора может быть закреплена и поверху напольного покрытия. Тогда придется оформить невысокий порог.

Опорой становится доска, выровненная идеально. Ее ширина та же, что и нижней направляющей. Под крепления высверливаются отверстия и в полу, и в самой опорной доске — насквозь.

Шаг седьмой. В верхней части опорной доски крепят нижний рельс. По этому элементу будет ходить ролик, который установят на нижнем торце конструкции. Рельс представлен одной или двумя колеями, это зависит от особенностей системы двери купе.

Шаг восьмой. Дверь не должна выскакивать за пределы рельса. Поэтому устанавливают стопор. Сделать это несложно. Здесь главное – выбрать элемент нужной ширины. Стопор проталкивается в колею рельса. Верхние пластины изогнуты и пружинят. Они упираются в рельсовую колею – в ее верхнюю часть.

Отмечается образование зазора между верхними пластинами. Ролик направляется внутрь колеи и наезжает на изогнутую часть стопора. После этого он попадает в пространство, образовавшееся между этими элементами. Вторая изогнутая часть препятствует дальнейшему продвижению ролика, чтобы он не выскочил за пределы рельса. Вот так удается фиксировать на одном месте дверное полотно.

Дверь купе легко открывается. Человек прилагает незначительное усилие, чтобы открыть дверь, и она свободным ходом отъезжает по направляющей.

Шаг девятый. Наконец можно заняться монтажом верхнего рельса. Его крепят на брус, что заблаговременно прикреплен к стене анкерными деталями.

Верхняя направляющая должна быть расположена четко под нижней. Поэтому при ее разметке используют отвес. А горизонтальное положение определяется с использованием строительного уровня.

Верхний рельс прикручивают саморезами к брусу. В этот рельс будет устанавливаться дверь с подвесной системой. А еще в комплект двери может входить доводчик. Эта деталь не позволит двери произвольно оставаться в открытом состоянии.

Шаг десятый. Чтобы ролики в металлической конструкции ходили более тихо, закрепляется резиновый уплотнитель.

Установка направляющих рельсов шкафа-купе

Шаг одиннадцатый. Когда направляющие рельсов окажутся закрепленными, дверное полотно навешивают на подвесную систему. Сперва в верхнюю направляющую сквозь боковое отверстие заводят верхние ролики. После этого слегка приподнимают дверное полотно, чтобы в колею рельса, расположенного внизу, установить опорные ролики.

Шаг двенадцатый. При наличии двух створок, поначалу монтируют любую из них, затем следующую. После этого прикручивается ограничитель движения.

Завершающие действия. Устанавливаются или наличники, или маскировочный короб.

Пошаговая инструкция остекления балкона с расширением, читайте здесь.

Цены на двери купе

Видео: Как собрать двери купе своими руками

Похожие материалы:

Комментарии Отменить ответ

Последние записи

ТОП-10 лучших производителей светодиодных лент для потолков

Потолочные плинтусы и профили для натяжных потолков

Гидроизоляция и теплоизоляция фундамента: как обезопасить основу дома от разрушения

Какую черепицу выбрать для надежной и долговечной кровли

Рейтинг записей

Источник

Как сделать двери-купе своими руками?

В современных домах и квартирах всё чаще в последнее время устанавливают вместо не очень удобных распашных конструкций двери-купе. Они позволяют рационально использовать пространство помещения, оживляют интерьер, а так же являются наиболее подходящим вариантом для людей с ограниченными возможностями. Кроме того, установить их можно не только в дверном проёме, но и любой нише. Сделать это можно и своими руками, сэкономив таким образом значительную сумму, главное чтобы нашлось для столь полезного и увлекательного процесса время, материалы и инструменты.

Необходимые комплектующие

Дверь-купе, как и любая другая конструкция, состоит из специальных элементов. Для того чтобы её установить, необходимо приобрести комплектующие детали. Выбор необходимых деталей зависит от типа раздвижной системы и вида дверного полотна. Дверное полотно может быть цельным и состоять из одного материала, а может состоять из нескольких материалов. Вне зависимости от использованных материалов любое сборное полотно (створка) состоит из разных по размеру и предназначению профилей. Рамка имеет верхний, нижний, два боковых и промежуточный (количество зависит от составных частей) профили.

Верхний горизонтальный профиль состоит из двух пазов. Нижняя часть паза удерживает материал, а верхняя с круглой канавкой предназначена для вкручивания самореза удерживающего вертикальный профиль двери. Нижний горизонтальный профиль, как и верхний, состоит из двух пазов, но нижняя часть его имеет более длинные боковые стенки, предназначенные для скрытия роликов.

Горизонтальный промежуточный профиль состоит из двух одинаковых пазов. Его используют в качестве связующего звена между материалами. Вертикальные профили выполняют не только поддерживающую функцию и имеют специальный паз для поддержания материала, но и необходимы для приведения в движение створки. Данный элемент выполнен в форме ручки и имеет различные модификации.

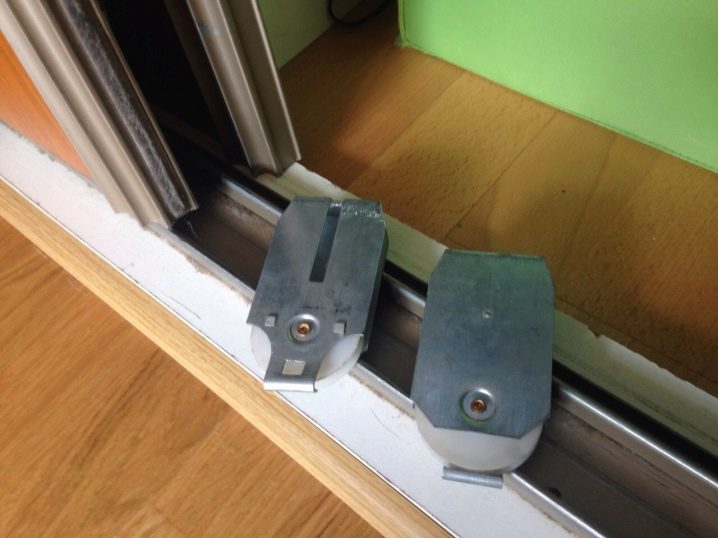

Для приведения в движение створки нужен комплект направляющих и ролики. Для поддержания направления движения створки используются пара ассиметричных роликов, устанавливаемых в верхней части створки и располагающихся по разным концам рамы. В нижней части аналогичным образом устанавливается пара роликов. Они являются основной движущей силой, именно на них приходится вес всех используемых материалов.

Без направляющих невозможно движение створок. Их, как правило, в комплекте две штуки: верхняя и нижняя. Они отличаются по форме и предназначению. Строение верхнего профиля зависит от вида системы. Если используется верхняя опорная раздвижная система, то используется закрытый профиль, состоящий из одного паза. Но чаще всего для установки двери купе используется нижняя опорная система и поэтому форма профиля имеет несколько иной вид.

Он состоит из двух одинаковых по форме и глубине пазов. Благодаря ему дверь движется в заданном направлении. Нижняя направляющая предназначена для движения роликов и представляет собой профиль, состоящий из 3-х пазов. Для каждой пары роликов предназначается свой паз (узкий). Средний широкий паз выполняет разделительную функцию.

Для того чтобы дверь не выезжала при движении за пределы используются стопоры. Их форма зависит от вида раздвижной системы. Устанавливаются данные элементы в направляющих.

Материалы

Существуют различные виды материалов используемых в изготовлении дверей-купе. Для щитовых типов дверей, состоящих из целого листа, используется один материал. Для составных (филёнчатых) используется, как правило, несколько видов материалов, которые помещаются в рамку определённой формы. Наиболее дешёвым и доступным по цене материалом является ДСП. Из него можно изготовить как целое полотно, так и раму для других материалов.

Двери с деталями из ДСП не очень подходят для установки в детской комнате, так как в составе присутствуют смолы, способные за счёт своей летучести нанести вред здоровью. Не стоит так же забывать, что ДСП – это по сути прессованные опилки, поэтому кромка данного материала нуждается в закрытии. Чаще всего ДСП облицовывают плёнкой ПВХ или шпоном.

Более безопасным материалом является МДФ, так как при его производстве не используются смолы, древесные частицы соединяются благодаря парафину или лигнину. Из него можно изготавливать полотна с фигурными контурами. Благодаря этому свойству его можно использовать и в качестве целого полотна, и как составляющий элемент фигурной рамы.

Часто дверные полотна изготавливают из массива дерева. Материал этот дорогой и требует в работе особой сноровки. Используется в качестве целого полотна, а так же может быть использован в качестве рамы или отдельных филёнок с фигурными краями.

Неплохой альтернативой массиву дерева может стать такой материал, как фанера. Он получается путём склеивания листов шпона, причём для прочности при склеивании они укладываются особым образом, волокна одного листа лежат перпендикулярно по отношению к волокнам другого листа. Поверхность дверных полотен из фанеры чаще всего ламинируют, придавая нужный цвет и структуру натурального дерева.

В отличие от дерева фанера более проста в использовании и стоит гораздо дешевле цельного массива. В последнее время в качестве дверного полотна используется такой материал как поликарбонат. Лёгкие и прочные листы поликарбоната могут использоваться в качестве вставки в сочетании с другими материалами и как отдельное полотно. Данный материал, во избежание исчезновения прозрачности, рекомендуется закрывать со всех сторон профилями. Он является неплохой альтернативой стеклу.

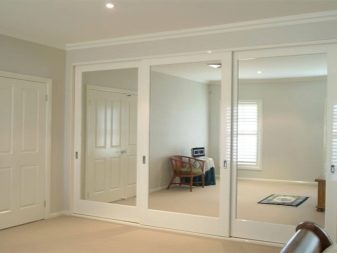

Очень часто в качестве дверного полотна используется зеркало и стекло. Зеркальная поверхность дверей помогает зрительно расширить пространство помещения.

Она отлично отражает как естественный, так и искусственный свет, благодаря чему самые тёмные уголки комнаты всегда освещены. Зеркало и стекло, как правило, закрепляется со всех сторон профилями. Оба материала хорошо сочетаются друг с другом.

Как самостоятельно рассчитать размеры?

Для того, чтобы изготовить двери-купе своими руками, необходимо будет сделать замеры. Ширина и высота дверей зависит от размеров проёма, в котором и будут они устанавливаться. Величина оптимальной ширины двери находится в пределах 60-90 см. Можно изготовить двери с различной шириной, есть небольшой разброс, находящийся в пределах 50-110 см.

При изготовлении дверного полотна лучше придерживаться указанного предела, и на это есть свои причины. Ширина менее 50 см плохо скажется на движении дверного полотна, возможен перекос и даже выпадение из пазов. Межкомнатную дверь с шириной 110 см и более очень тяжело сдвинуть, поэтому такую ширину не используют.

Для расчёта необходимой ширины створки, если планируется установка двух створок, нужно измерить проём и к полученной величине прибавить ширину профиля, а затем данное число разделить на количество створок, то есть на 2. На конкретном примере это выглядит следующим образом. Ширина проёма 1800 мм, а ширина профиля, который будет использоваться в качестве ручки 24мм. Рассчитываем: 1800+24/2=912 мм.

Ширина профиля и проёма выбрана произвольно, при расчётах следует опираться на свои замеры и ширину выбранного вами профиля. Если планируется установка в проём трёх створок, то расчёт ширины делается несколько иначе. К ширине проёма нужно прибавить ширину профиля, умноженную на 2 и полученную величину разделить на 3. В качестве конкретного примера берём ту же ширину проёма и профиля: 1800+24*2/3=616 мм.

Высоту створки можно вычислить следующим образом. Измеряем высоту проёма и из полученной величины вычитаем 40-45 мм. Длина боковых профилей равна высоте створок. Длина горизонтальных профилей зависит от приобретённых ручек, располагающихся с каждой стороны створки, а вернее от их ширины. Для вычисления длины профилей нужно из ширины створки вычесть удвоенную ширину ручки, полученная величина является длиной горизонтально расположенного профиля.

Высоту створки считаем аналогичным образом, а именно из величины высоты вычитаем ширину верхнего, а затем и нижнего профиля и в результате получаем искомое число. Данный расчёт высоты подходит в случае, если полотно цельное, не требующее уплотнителей. Если уплотнители используются, то от полученной величины вычитается удвоенная ширина уплотнителя, так как он располагается и вверху, и внизу полотна.

Как правило, в качестве уплотнителя используется силиконовая резинка, её толщина составляет 1 мм, а удвоенная величина соответственно составляет 2 мм. Наглядно данный расчёт можно представить следующим образом: высота 2500-10-38-2=2450 мм. Где 10 – это ширина верхнего профиля, а 38 – ширина нижнего профиля.

Если дверь изготавливается из составных частей, необходимо учесть толщину промежуточного профиля. Сколько профилей – столько величин придётся учитывать.

Как самому сделать в домашних условиях?

Изготовление дверей-купе своими руками процесс достаточно трудоёмкий, но нет ничего не возможного, главное учесть некоторые детали.

Прямоугольные раздвижные двери

В первую очередь нужно определиться с наполнением двери. Проще всего работать с панелями ДСП и фанерой, но можно выбрать и деревянный массив, плиту МДФ (лучше с необработанной поверхностью).Легче купить готовое полотно нужного размера, но можно сделать его и своими руками. Для этого необходимо подготовит инструменты, которые потребуются и в дальнейшем при установке собранной конструкции и некоторые дополнительные материалы.

Потребуются: дрель, пила для обработки торцов, машинка для шлифовки или наждачная бумага, специальная плёнка для покрытия поверхности и лак (для деревянного полотна).

Сначала подготовленный материал обрезается до нужных размеров, и шлифуются торцы. На плиту МДФ наносится покрытие в виде плёнки или шпона. Затем в нём вырезаются отверстия для ручек, а так же подготавливаются места крепления для роликового механизма. Поверхность очищается от пылевых загрязнений. Деревянное полотно обрабатывается пропиткой, предотвращающей процессы гниения, а затем покрывается слоем лака.

Для облегчения дверного полотна можно в заготовке вырезать отверстия в форме прямоугольника или квадрата. В них вставить подходящего размера заготовки из стекла, зеркала или более лёгкой фанеры. Сначала на полотне чертится фигура, а затем с помощью лобзика выпиливается середина. Делать это нужно аккуратно, начав с угла размеченной фигуры.

Торцы образовавшегося отверстия обрабатываются специальной лентой, которая фиксируется на материале с помощью утюга. Выбранные вставки удерживаются при помощи штапика. Можно собрать дверную створку из профилей и разных материалов. Необходимо приобрести готовые профили и материалы для вставки, которые собираются в определённом порядке.

Все профили отрезаются по заранее рассчитанным размерам строго под углом 90С.

В вертикальных профилях-ручках нужно сделать сквозные отверстия. В верхней части, для закрепления верхнего ролика высверливается, отступив от края 7 мм, 2 отверстия, диаметр одного больше диаметра другого.

Делается это для того, чтобы саморез легко проходил через большее отверстие и фиксировался в нижней части. Затем высверливаются 4 отверстия. Первая пара отверстий делается после отступа 7 мм, а вторая после отступа от края 42 мм. Теперь можно приступать к сборке всех наполнений. На стеклянные и зеркальные вставки по периметру одевается силиконовый уплотнитель без нахлёста. На зеркала для безопасности с обратной стороны нужно наклеить плёнку. Подготовленные составные части вставляются в профили.

Для прочного прилегания материала при соединении вставок с профилями пользуются резиновой киянкой. К собранному полотну присоединяем вертикальные профили-ручки и стягиваем конструкцию крепежом.Сначала подкручиваем в верхней части, для этого берём ролик и фиксируем его с помощью винта в вертикальном профиле.

В нижней части фиксируем сначала профиль через дальнее отверстие, закрутив до упора, а затем присоединяем нижние ролики к профилю. Для этого вставляем пластину с роликом внутрь нижнего профиля и придвигаем его к вертикальной стойке.

В пластине ролика есть отверстие, его нужно совместить с отверстием в вертикальном профиле и закрутить с помощью шестигранника, при этом прижимая ролик. Дверное полотно готово к установке.

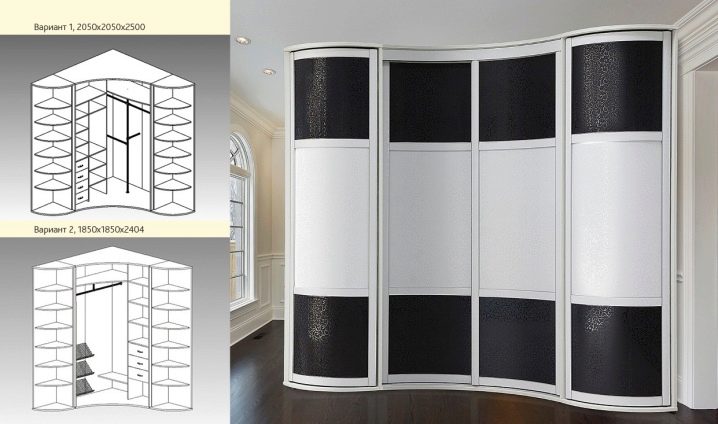

Радиусные раздвижные двери

Изготовить радиусные раздвижные двери намного сложнее, чем обычные двери прямоугольной формы. В отличие от обычных дверей они имеют сглаженные углы. Полотно может быть различной формы и кривизны. Для передвижения по поверхности используется алюминиевый профиль. Дверные полотна могут изготовляться из закалённого стекла, пластика и прочих материалов. Изготовить такое полотно в домашних условиях не получится, поэтому лучше заказать уже готовые двери и все комплектующие к ним.

Пошаговая инструкция

Установить двери-купе можно в любом месте. Чаще всего с их помощью оборудуют гардеробную. Необходимо помнить, что установка конструкции должна проводиться после ремонта.После сбора дверных створок можно устанавливать направляющие. Начинать нужно с верхней направляющей. Её, как правило, крепят на закладной брус или непосредственно на потолок. Располагаться направляющая должна на расстоянии не менее 10 см от полок.

Для установки нижней направляющей необходим лазерный уровень или отвес, но можно обойтись и без них. Укладываем нижний профиль на поверхность без закрепления и заводим дверное полотно сначала в верхнюю направляющую, а затем в нижний профиль, предварительно установив в него стопоры. Зафиксировав полотно в строго вертикальном положении можно прикручивать нижний профиль.Теперь можно вставлять второе полотно. На обе створки клеим в боковых частях полоску, смягчающую удары. Двери готовы к работе.

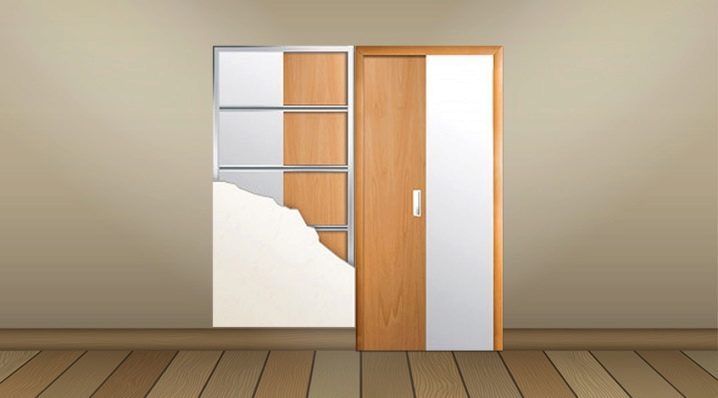

В перегородке

Двери-купе являются универсальным вариантом и поэтому установить их можно даже в гипсокартонной стене, но предварительно нужно провести подготовительные работы.Сначала нужно установить каркас из металла, рассчитав все размеры. Металлическая конструкция должна состоять из двойных вертикальных стоек. Затем устанавливаются направляющие. Верхнюю направляющую прикрепляем к брусу, а его крепим к конструкции над проёмом. Нижняя купейная направляющая крепится к полу.

После нужно обшить каркас листами гипсокартона и настелить половое покрытие, только после этого следует установить двери.Двери-купе часто устанавливаются в самодельные шкафы, встроенные в нишу. Такие шкафы – настоящая находка для малогабаритных квартир. Кроме того внутреннее содержание такого шкафа можно обустроить по своему усмотрению.

Красивые интерьеры

Двери-купе – прекрасное решение не только для жилых комнат и встроенных шкафов, но и для ванной комнаты. С их помощью можно без потерь для пространства отделить ванную комнату от других помещений. В ванной комнате, совмещённой с санузлом, с их помощью отделяют одну зону от другой. Кроме того, такие двери используются вместо шторки. Как правило, в качестве материала используется матовое стекло.

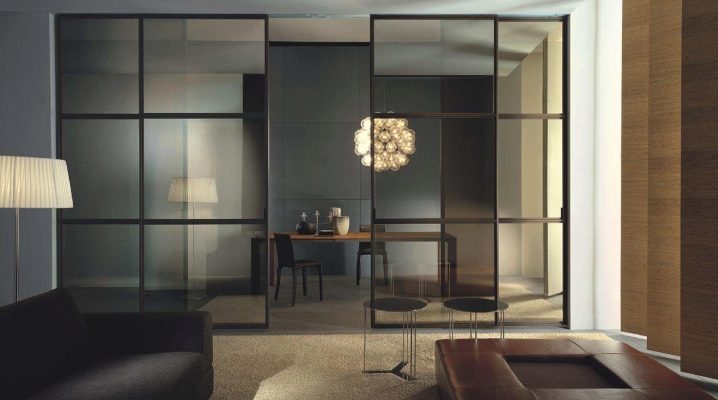

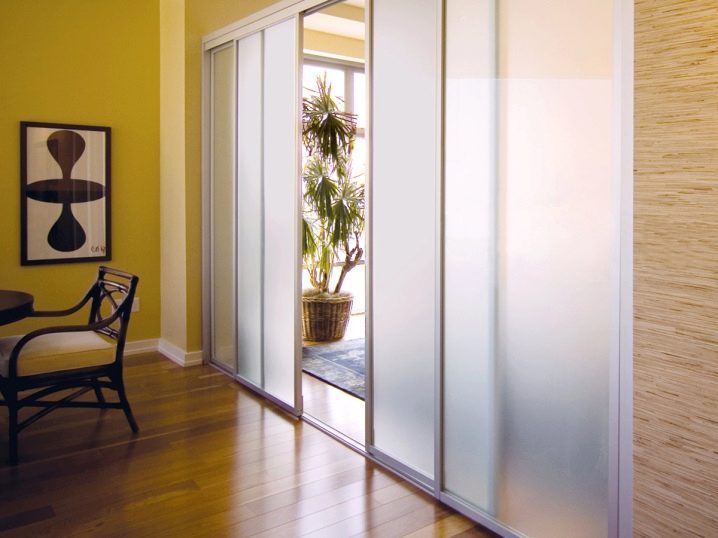

Двери-купе пользуются спросом в квартирах студиях, так как отлично справляются с отделением одной зоны от другой. Очень часто их устанавливают для кухни. С их помощью можно легко скрыть кухонную утварь при приходе гостей. Установить можно как мебельные варианты, так и полотна из стекла, зеркала и пластика.
