Двигатель V12 из бумаги с элементами механики.Часть IV.Finality
Пожалуй, надо показать героев труда:
Чуть чуть отошел от предложенной схемы сборки блока включения светодиодов и использования вот этих кнопок:
А нашел вот такие замечательные штуки с роликами, пришлось всё оторвать и приклеивать новые:
Выглядеть это стало нереально круто и легко настраивается!

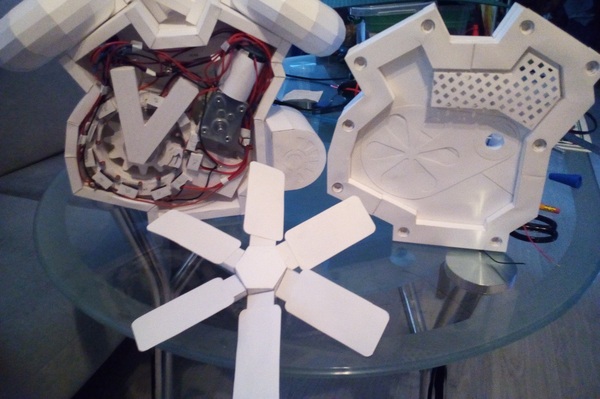

Чем то «Железного человека» напомнило. Кстати, в правом верхнем углу можете увидеть «сердце». Двигатель отличается от предложенного в инструкции, тот не вытягивал и не мог всё это прокрутить. Вина тут моя, не качественная сборка и деформации во время переездов.

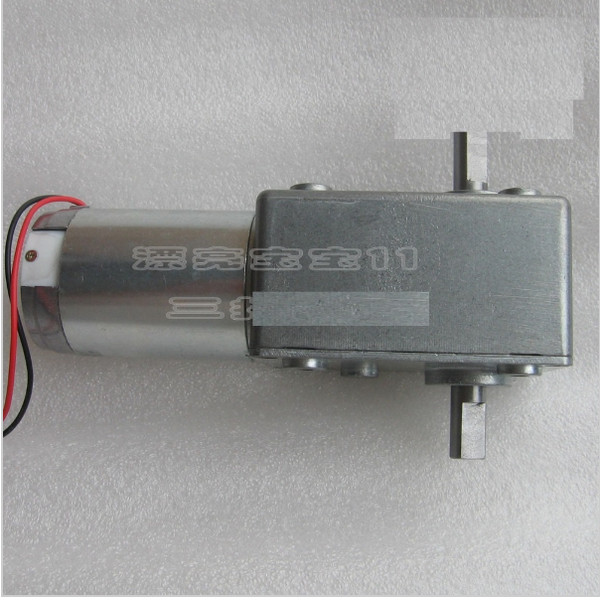

В общем вот эта шайтан-машина вытянула без проблем (на фото похожая модель):
Получил двигатель на почте и понеслось…режем, клеем, паяем.
Попутно «добиваем» мелочи с другой стороны, уже даже не смотрел как должно там быть. Само как то пришло – хочу что бы было так:
Ну и наконец-то дело близится к концу и можно клеить шилдик:
Самое «важное» место решил на глухо не заклеивать – ведь если что то пойдет не так, то добраться туда не будет вариантов. Пока держится на накладках, может «липучку» приклею по линии склейки.
Несколько фото общих видов:
Ну и пару фоток со мной. Не любитель «селфи», но с ним не сфоткаться на память – это fatality.
Даже енот решил себя увековечить на память.
высота – 30 см., ширина – 35 см., длина – 50 см. Вес – порядка 3 кг.
Питается зверь-машина от блока 12V.
Загорается светодиод каждый второй проход поршня – по задумке так и должно быть.
В конце вас ждет видео, по качеству не отличающееся от фото 😉
Ну а перед ним маленькое отступление – затраченные ресурсы:
-около 300 листов плотной бумаги (пару раз я терял заготовки, приходилось перепечатывать или экспериментировал с некоторыми элементами креплений);
— 10-15 тюбиков клея момента «Макси»;
— 8 метров двойного провода;
— 10 лезвий для «скальпеля» (так и не знаю как называется эта штука);
— порядка 9 месяцев работ (от «0» часов в день, до 10ти), в основном «0» в последние месяцы;
— 3 мелких китайских двигателя (погибли смертью храбрых пока я не понял что они не вытянут);
— 1 бОльшой китайский двигатель;
— ну и мелочи в виде: припоя, изоленты, малярного скотча, карандаша, целлофановых пакетов, термоусадки и т.д.
Ну а если у вас есть какие то предложения – кидайте, готов рассмотреть всё. Только без мелочи пожалуйста 😉
