Лада Калина Седан КоМеТа FEAT «АВТОВАЗ» › Бортжурнал › ревизия и доработка системы стеклоочистителей (дворников)

Прошедшей зимой дворники при морозе очень «вяло волоклись» по стеклу, такое ощущение, что прям встанут, с приходом весны стали пободрее, но сигнал уже был дан и намечены работы по ревизии системы стеклоочистителей. Вопрос замены не рассматривал, так как новый моторчик с трапецией стоит 2700 рублей…
В любом случае, у кого машине больше трех лет, заняться смазкой моторчика и трапеции стеклоочистителей жизненно необходимо, поскольку заявленный срок службы 3 года или 50 000 км. и дабы не доводить до сгорания моторчика и траты денег.
В выходной день, любезно предоставленный нам Правительством РФ, запланировал и собственно сделал:
1. Смазка моторчика стеклоочистителей, разборка и смазка трапеции.
2. Подключение дополнительной массы к моторчику.
3. Установка обратного клапана в систему омывателя ветрового стекла.
4. Покраска поводков дворников
5. Изменение работы реле стеклоочистителей, с 3-х взмахов, на 2.
Теперь по порядку.

Снимается моторчик очень просто, снимаем поводки, снимаем часть жабо, откручиваем два болта на 10, и одну гайку на 10, крепящие моторчик и разъединяем колодку. Обвел красным маркером положение трапеции до снятия, что бы потом не мучиться с регулировкой.

Решил подключить дополнительную массу, но не как все делают, прикручивая на корпус моторчика, а подключив непосредственно на контакт, предназначенный для этого (черный провод), далее к соединению массы аккумулятора с кузовом.

Разобрав трапецию, выбив из втулки движущую часть (выбивайте через деревяшку или накрутите гайку ненужную, а то повредите резьбу), был очень удивлен, все было покрыто ржавчиной, теперь ясна причина медленной работы дворников. Вторую выбивал набрызгав WD-40, никак не хотела сниматься. Будьте аккуратны, не потеряйте шайбы, которые находятся под стопорным кольцом, их там много 🙂

Кстати, продается ремкомплект механизма стеклоочистителя, у нас стоит 120 рублей, но я брать не стал, втулки все целые.

Подчистил наждачной бумагой, прошелся нейтрализатор ржавчины, смазал литолом (как я уже говорил, лучше использовать циатим-201). Дополнительно смазал пластиковые втулки, побрызгав WD-40 и под защитную резинку набил литола, чтобы влага не попадала. Трапеция после смазки стала двигаться очень легко и не принужденно 🙂

Поскольку поводки дворников все равно были сняты, решил обновить краску, так как за зиму стали появляться рыжики, а покупка новых обойдется более 1000 рублей. Обработал наждачной бумагой, в местах ржавчины обработал нейтрализатором ржавчины, обезжирил, покрасил грунтовкой черной (акриловой) и нанес глянцевый лак (все было в наличии со старых запасов), получилось отлично, краску даже не использовал.

Так же изменил работу реле стеклоочистителя, вместо трех взмахов, сделал на два, так как третий раз все равно уже трет по сухому стеклу. Снял реле и заменил имеющейся резистор на 140 килоом, резистором на 47 килоом, попробовал, щетки стали делать один взмах, пришлось заменить на 68 килоом. Резистор нужно менять, тот, что у микросхемы стоит. Резистор долго не искал, благо у меня их много :)) Дело на 10 минут.

И в завершение поставил обратный клапан на омыватель стекла, что бы вода из шлангов не стикала обратно в бачок, и дворники не елозили по сухому стеклу. Использовал обратный клапан (топливный) от ВАЗ 2108-099, стоит 50 рублей.

После всех манипуляций эффект на лицо, быстрый ход дворников, без заеданий и скрипов, теперь щетки не трут по сухому стеклу. Выходной прошел с пользой, слава России :))

Источник

Замена стеклоочистителя lada kalina hatchback (ваз калина)

3 Замена дворников на Лада Калина своими руками

Чтобы произвести замену неисправных щеток на автомобиле Лада Калина, сначала необходимо отстегнуть замки на деталях. После этого убираем резинки, которые удерживаются на каркасах элементов

Делать это нужно очень осторожно, так как на заводе их сильно зажимают пластиком. Далее сопоставляем новые и старые резинки

Если есть необходимость, то подрезаем купленные нами детали по размеру при помощи плоскогубцев или ножниц.

Затем открываем клеммы на дворниках и устанавливаем новые щетки. Для этого можем пойти двумя путями. Первый – это открытие клемм отверткой, а второй – монтаж резинок своими силами. В случае с первым методом замены щеток существует риск повредить клеммы. Второй метод более безопасный, однако, отнимет большее количество времени и сил.

Как мы смогли убедиться, замена щеток на Лада Калина – процесс несложный. Для этого не требуется быть специалистом и иметь дорогое оборудование. Главное – это приобрести элементы нужных размеров и не спешить в процессе выполнения работы.

Замена

Процесс замены старых щеток стеклоочистителя на новые не доставляет серьезных проблем

Важно лишь выполнять все действия аккуратно, не сломать пластиковое крепление – идущее в комплекте. Процесс замены включает этапы:

поднимаем дворник вверх, он фиксируется в таком положении – перпендикулярно ветровому стеклу;

далее корпус щетки нужно взять в руку и сдавить, после чего сдвинуть вниз – легкие пошатывания позволят упростить процедуру;

далее щетка просто снимается с рычага.

Процесс установки выполняется обратным способом. Многие модели щеток снабжаются в комплекте специальными переходниками

Использовать их нужно осторожно. Обычно пластик хрупкий

Повредив его будет невозможно установить щетку на место. Что приведет к невозможности её использования

При выборе щетки важно ориентироваться на бренд. На сегодняшний день с хорошей стороны себя зарекомендовали: Bosch, Champion и Denso

Важно своевременно осуществлять замену щеток – так как от этого напрямую зависит безопасность на дороге. В противном случае осадки, попадающие на ветровое стекло, просто не будут убираться вовремя

2 Принципы выбора стеклоочистителей на Лада Калина

При покупке щеток для ВАЗ нужно помнить, что все эти детали отличаются между собой по циклу работы, степени морозостойкости и размеру. В процессе покупки дворников необходимо учесть плюсы и минусы каждого из вариантов.

Щетки каркасного типа изготавливаются из металла, но в их конструкции присутствует множество вставок из пластмассы. При регулярном использовании такого стеклоочистителя он быстро исчерпывают свой ресурс и расшатывается. Каркасные дворники, независимо от размера щетки и производителя, совершенно неустойчивы к воздействию холодных температур.

Бескаркасные дворники производятся из пластмассы и резины. По форме они напоминают дугу, что позволяет отличить их от деталей других типов. Главное достоинство таких щеток – отсутствие шума, устойчивость к холодным температурам и широкий выбор размеров. Благодаря этим преимуществам, бескаркасные щетки способны прослужить намного дольше деталей других типов. Помимо всего прочего, такие элементы довольно просто обновить. Для этого нужно лишь подобрать подходящую резиновую вставку. Стандартными для Лада Калина считаются щетки, размерами 600 мм или 24 дюйма для водителя и 400 мм/16 дюймов для пассажира.

В магазинах автозапчастей нашей страны можно найти широкий выбор щеток разных размеров от различных производителей. Однако далеко не все они подходят для эксплуатации. К наиболее качественным товарам относятся стеклоочистители таких компаний:

На что обращать внимание при выборе?

Не является секретом тот факт, что от эффективности работы щетки зависит уровень обзорности назад, что особенно актуально при маневрировании в стесненных условиях и при непогоде. При выборе следует склоняться к качественным брендовым изделиям, которые впоследствии не будут издавать раздражающий скрип при трении о стекло и не думать о том, как снять и заменить дворник. Также следует осмотреть целостность рабочего элемента щетки, который изначально не должен иметь трещин и разрывов. Немаловажная роль адресована усилию, с которым прижат задний дворник к поверхности стекла, а также материалу, из которого изготовлен продукт.

1 поколение

Первое поколение выпускалось достаточно долго. На рынке можно без труда найти оригинальные детали или же качественные аналоги. Причем оба варианта имеют свои преимущества и недостатки.

Оригинальные артикулы

Лада Калина позволяет устанавливать щетки разных типов. Каркасные, бескаркасные и комбинированные. Какие-либо особые требования отсутствуют. Но присутствует необходимость соблюдать габарит щеток со стороны водителя. Стандартный размер, регламентируемый производителем – это 60 см. Более этой длины устанавливать не рекомендуется.

В противном случае, даже при длине всего 61 см, щетка будет попросту задевать за кузов. Ускоряется износ конструктива, может быть искривлен поводок. Со стороны водителя проблема с зацепом кузова отсутствует. Можно смело приобретать дворники длиннее установленной величины.

Варианты замены

На рынке представлено множество различных моделей щеток для замены оригинальных. Причем имеются как каркасные, так и другие типы. Все они имеют свои преимущества и недостатки. Стоимость их также отличается.

Каркасные

Каркасные модели щеток иногда называют классическими – так как это первая разновидность щеток, появившаяся на автомобилях:

Бескаркасные

Достоинством данных дворников является аэродинамическая форма. Благодаря которой они легко очищают поверхность ветрового стекла даже на большой скорости:

Гибридные

Гибридные дворники объединяют в себе достоинства каркасных и бескаркасных моделей:

Зимние

Зимние дворники отличаются своей эластичностью – даже при минусовой температуре они хорош очищают стекло:

Возможные неисправности и как их устранить?

Прерывистая работа механизма заднего очистителя является весьма распространенной ситуацией, с которой сталкиваются обладатели Лада Калина универсал. Решение простое – потребуется заменить предохранитель. Он расположен в монтажном блоке, который в свою очередь находится под панелью слева от рулевой колонки. Иногда замена требуется реле, которое можно отыскать в том же монтажном модуле.

Когда задний стеклоочиститель после активации кнопки совсем отказался функционировать, тогда понадобится диагностика электрического привода LADA Kalina универсал. К самому электродвигателю подходит проводка. Здесь необходимо убедиться в надежности контакта на клемме «масса». В большинстве случаев проблема устраняется банальной очисткой контактов от окислов. Если такие манипуляции не дают желаемого результата, потребуется разборка механизма и вероятно замена мотора. Иногда виновником отсутствия функционала очистителя является подрулевой переключатель.

Когда требуется замена дворников в Калине?

Со временем владельцы практичных Лада Калина замечают появление на поверхности лобового стекла следов от щеток. Такие «артефакты» создают препятствие хорошей обзорности. В данной ситуации потребуется замена обозначенных компонентов, вероятно, потребуется замена трапеции

Многие бывалые владельцы советуют приобретать бескаркасные щетки, которые, по их мнению, способны «отважно» противостоять температурным перепадам и могут продемонстрировать сравнительно больший ресурс, равный примерно 1,5 миллиона циклов

Перед заменой следует уяснить потребный размер изделий. Для Лада Калина следует приобретать щетку водительской стороны длиной 600 мм, а для зоны стекла напротив пассажира – 400 мм. Для стекла кормы щетка обладает стандартным параметром, составляющим 360 мм. Этот дворник значительно реже подвергается замене, поскольку интенсивность его работы существенно ниже в сравнении с передними компонентами.

Каковы же причины поломок?

Наиболее вероятным фактором, вызывающим остановку дворников, является перегорание рабочего элемента в предохранителе. Устранение данной неисправности предполагает совершение простейшего действия – замену плавкой вставки. Она находится в соответствующем монтажном блоке, располагающемся по левую сторону от рулевой колонки. Полезно будет запастись схемой предохранителей, которая поможет без труда отыскать потребную нам вставку.

Когда очистители перестали функционировать в прерывистом режиме, то с большой долей вероятности пришло в негодность управляющее реле. Этот компонент также располагается в ранее обозначенном блоке. Реле при выходе из строя заменяют новым аналогом. Однако заметим, что согласно многочисленным отзывам обладателей отечественных малолитражек сформировалась определенная статистика, свидетельствующая о малочисленности случаев поломок такого рода.

В качестве наиболее частой причины фигурирует разрушение втулок. Они выполнены из пластмассы, поэтому не похвастают длительным ресурсом, который в максимуме достигает трех лет. На процесс разрушения элементов первостепенное воздействие оказывает качественный показатель материала. Здесь единственной действенной мерой будет замена, а для ее осуществления следует обзавестись ремонтным комплектом, который имеется в специализированном торговом субъекте. В данном случае происходит и замена трапеции.

Если владелец Лада Калина обнаруживает неработающий привод очистителей, то это свидетельствует о вышедшем из строя моторчике узла. Для того, чтобы убедиться в данном факте, потребуется удостовериться о поступлении на контакты мотора напряжения от бортовой сети. Эта процедура легко выполняется с помощью обычного тестера. Если питание присутствует, то однозначно меняем мотор.

Преимущества и слабые стороны дворников

Каждому типу щеток свойственны определенные достоинства, и в то же время оба варианта изделий не лишены недостатков. Бескаркасные версии обладают большой долговечностью, ведь для их производства изготовители применяют качественную резину и стойкий для погодных условий пластик. Со временем задняя щетка хоть и изнашивается, однако этот процесс не носит интенсивный характер.

В работе бескаркасные щетки для Лада Калина универсал не издают противных скрипов и не сильно затирают поверхность заднего стекла. Также изделия достойно противостоят натискам температурных перепадов.

Теперь недостатки. Здесь присутствует всего один момент — это завышенная стоимость.

У каркасных щеток кроме металлической основы имеются пластмассовые компоненты конструкции, которые интегрированы в сам каркас. Очистители наделены невысокой стоимостью и широко распространены в торговой сети.

Среди недостатков каркасных вариантов можно выделить их небольшой ресурс. Спустя пару лет использования рабочие элементы такой щетки приходят в негодность и требуют неминуемой замены. Постоянным спутником работы дворника является надоедливый скрип.

Возможные причины неисправности и способы их устранения:

При включенном стеклоочистителе, электропривод не работает:

Перегорел предохранитель:

Неисправность реле:

Если не работают дворники на Ладе Калина в прерывистом режиме, необходимо поменять реле, находящееся в монтажном блоке, рядом с предохранителями.

Неисправность электродвигателя стеклоочистителя:

ВАЗ 1117Если это не возымело результата, отсоединяем разъем электропривода стеклоочистителя, находящийся под рамкой ветрового стекла.

При помощи тестера или любой другой прозвонки, проверяем, приходит ли питание на разъем. Если питание приходит, то необходимо поменять электромотор дворников.

Отсоединяем клеммы от аккумулятора. Удаляем декоративные колпачки с поводков. Откручиваем гайки крепления поводков и снимаем их. Снимаем пластиковую решетку под рамкой лобового стекла, открутив болты ее крепления. Открутив, крепление трапеции (два болта и одна гайка), вынимаем электродвигатель из короба и отсоединяем его от трапеции. Устанавливаем новый, повторяя процедуру в обратном порядке.

Если питание не приходит на разъем, необходимо заменить подрулевой переключатель. Отсоединяем клеммы аккумулятора. Снимаем пластмассовый кожух рулевой колонки. Отсоединяем колодку переключателя и нажав с двух сторон на фиксаторы вынимаем подрулевой переключатель дворников. Устанавливаем новый, повторив процесс в обратном порядке. Собираем кожух.

При включении не работают дворники на Калине, но при этом электропривод вращается

Необходимо проверить состояние редуктора и трапеции стеклоочистителя.

В случае если ось вращается, а трапеция неподвижна, проверяем шлицевое соединение редуктора и трапеции, при необходимости подтягиваем гайку крепления. При сильном износе соединения, необходимо заменить этот узел.

Если у вас не работают дворники на автомобиле Лада Калина, это не повод впадать в отчаяние. Как правило, причиной служит мелкая неисправность. Такая, как перегоревший предохранитель или открутившаяся гайка на шлицевом соединении редуктора и привода стеклоочистителя, которую достаточно просто подтянуть.

Система электропривода стеклоочистителя достаточно надежна и не требует специального технического обслуживания. Достаточно соблюдения элементарных правил эксплуатации. Если в зимний период дворники примерзли к лобовому стеклу, то перед включением стеклоочистителя, необходимо освободить их ото льда. И они прослужат вам, не принося никаких проблем.

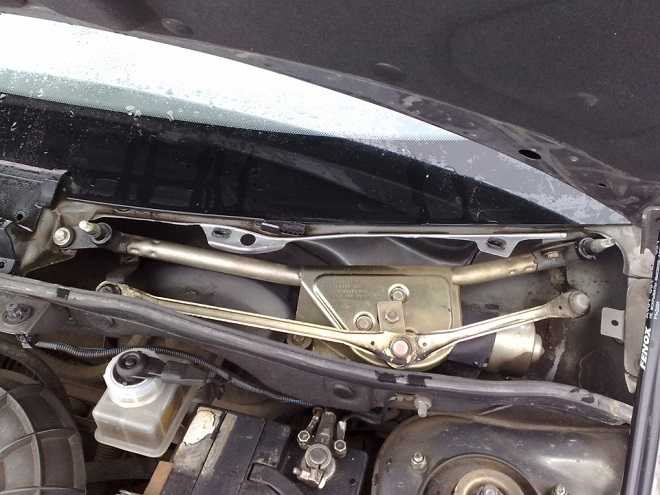

Снятие механизма стеклоочистителя полностью достаточно незатруднительная работа, для этого нам понадобится головки на 10 на 13,трещётка, вороток, ключ накидной на 10 и 13 можно использовать и рожковый.

В первую очередь нужно заняться работой по снятию рычагов дворников, и пластиковых накладок, подробная информация по снятию пластиковых накладок можно прочитать здесь: Замена салонного фильтра на Lada Kalina.

Если разобрались со снятием пластмассовых накладок, приступаем к процессу отворачивания болтов крепления трапеции. Для начала откручиваем слева, как показано на картинке.

После этого откручиваем гайку с правой стороны для этого лучше вооружиться рожковым ключом.

Все теперь трапецию не чего не держит нужно слегка наклонить её вперёд.

Вынимаем из посадочного места.

Последним штрихом при извлечении является отсоединение питательного штекера моторчика. Делается это просто нужно отогнуть фиксатор штекера, и вынимаем штекер. Для начала нужно отсоединить от кузова, прикреплен штекер на клипсу.

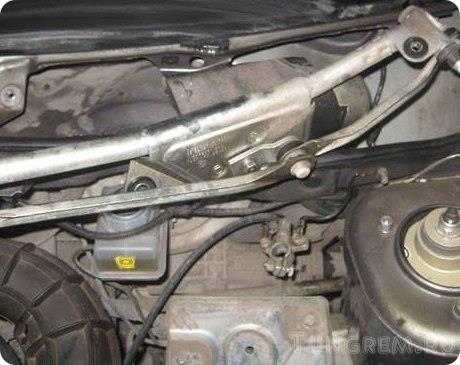

Снятие и установка мотора стеклоочистителя на Lada Kalina

С трапецией моторчик связывают 3 болта и одна гайка. Так вот откручиваем 3-и болтика воспользовавшись головкой на 10.

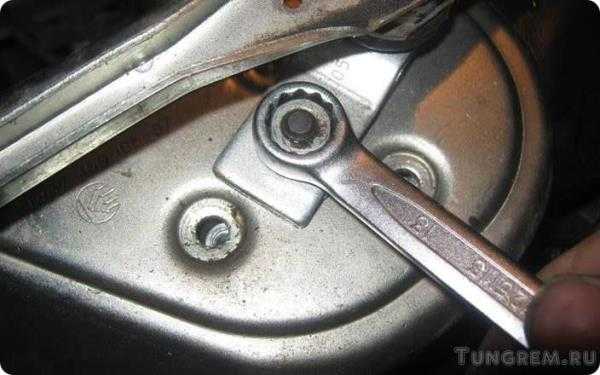

После этого откручиваем гайку крепления трапеции и вала моторчика.

Можно снимать моторчик, так как креплений больше нету.

Если есть необходимость производим замену трапеции или же моторчика и собираем в обратном порядке.

Самостоятельное устранение неисправностей

Для этого нужно снять трапецию, которая находится под пластиковой декоративной накладкой под лобовым стеклом. Ремонт стеклоочистителя проводится в следующем порядке:

Если не снимать трапецию, то при установке втулок можно погнуть шарниры, что приведет к неправильной работе дворников. Поэтому лучше снять всю трапецию и проводить замену не на весу, а с упором.

Разрушенную втулку видно сразу. Ее можно просто удалить с помощью кусачек. Чтобы вставить новую, ее и стопорное кольцо нужно распарить в горячей воде, иначе все это не удастся надеть на шарнир. Прежде чем надеть стопорное колечко, втулку стоит обработать смазкой (например, литолом). Вся работа по разборке — сборке занимает максимум минут 40.

Но если «полетела» центральная втулка, то, скорее всего, придется заменить весь стеклоочистительный механизм. Замена трапеции стеклоочистителя — мероприятие еще более простое, чем процесс снятия и установки новых втулок. Вся работа проводится по алгоритму, описанному выше.

Естественно, полная замена трапеции стеклоочистителя обойдется дороже, чем ремонт стеклоочистителя. Зато это будет надежнее. Новое почти гарантированно прослужит дольше, чем отремонтированное. Хотя некоторые владельцы «Лады» утверждают, что перебранная и отремонтированная трапеция дворников «Калина» вполне может прослужить года два. Что ж, всегда нужно исходить из того, готовы ли вы тратить время или деньги.
