Как сделать дворники на приоре
Как заменить дворники на Приоре. Размер дворников.
Вступление
Погодные условия сильно влияют на безопасное движения автомобиля. При вождении в дождь или снежную метель резко снижается безопасность передвижения в транспорте. Водителю сложнее управлять машиной, так как осадки значительно снижают обзорность. На помощь водителю в непогоду приходят щетки стеклоочистителя, они с легкостью убирают всю влагу со стекла тем самым обеспечивая хорошую видимость объектов на дороге.
Из-за погодных условий дворники часто приходят в негодность и не очищают стекло должным образом. В данной статье речь пойдет о дворниках Лады Приоры, а именно о выборе по конкретным погодным условиям и периодичности их замены.
Конструкция дворника
Основными частями стеклоочистителя являются несущий каркас и чистящий элемент.
Несущий каркас выполняется из метала или пластика. Дворники с металлическим каркасом являются более долговечными и прочными. Такой каркас применяется для изготовления зимних щеток стеклоочистителя.
Дворники с пластиковым каркасом
Существует еще одна разновидность исполнения щеток — бескаркасные щетки. Каркасом в таких щетках является чистящая резинка и сам дворник выполняется полностью из резины.
Чистящий элемент выполняется из мягкой резины или силикона, что обеспечивает плотное прилегание к ветровому стеклу и отличное очищение его от влаги.
Когда проводить замену
Смену дворников следует проводить не реже одного раза в год и делать это рекомендуется перед началом осеннего и зимнего сезонов. В осеннее время погодные условия ухудшаются и количество выпадаемых осадков значительно увеличивается.
В знойную летнюю пору чистящий элемент дворника способен высыхать и становиться менее эластичным, что приводит к его неплотному примыканию к лобовому стеклу, а следовательно и к ухудшению очистительной способности.
Размер и крепление дворников
Размер щетки стеклоочистителя устанавливаемый на Приору равен 500 мм или 20 дюймов, данный размер одинаков для обоих дворников.
Тип крепления дворника — «крючок» (HOOK), то есть конец металлической части стеклоочистителя загнут в крючок на котором фиксируется щетка.
На автомобиля с типом кузова хэтчбэк и универсал устанавливается дворник заднего стекла. Принцип крепления заднего дворника Приоры аналогичен переднему — «крючок».
Размер щетки заднего дворника на хэтчбэке и универсале равен 330 мм.
Выбор дворника по погодным условиям
В настоящее время появилось множество различных видов дворников. Каждый из них подразумевает использование его в определенных условиях. Они делятся на два типа: летние и зимние.
Летние
Летом даже не дорогие дворники способны обеспечить хорошее очищение лобового стекла. Так как погодные условия позволяют чистящей резинки долго оставаться эластичной. Поэтому в летнее время можно использовать любой вид дворников. Но лучше всего с большим количеством влаги на стекле справляются бескаркасные, они имеют более дорогую цену по сравнению со своими конкурентами.
Стоимость бескаркасных дворников от 300 рублей за штуку.
Стоимость каркасных щеток от 100 рублей за штуку.
Зимние
В зимнее время при низких температурах снег или лед, намёрзший на лобовом стекле, при работе отопителя в салоне начинает таять и стекать. Это очень сильно мешает обзору, обычные же дворники не способны справиться с данной задачей, так как их резинка на низких температурах «задубеет» и не будет плотно прижиматься к ветровому стеклу.
Зимние же очистители стекла способны оставаться эластичными в период низких температур. Такие дворники являются каркасными и имеют защиту каркаса от попадания в него снега и льда.
Стоимость зимних дворников начинается от 500 рублей за 1 штуку.
В зимнее время использование бескаркасных дворников не целесообразно так как при смахивании большого количества снега со стекла, с большей долей вероятности такая щетка повредится.
Замена
Замену следует проводить только при закрытом капоте, иначе дворник не поднимется.
При поднятом дворнике, с контролируемым усилием тянем щетку стеклоочистителя вниз. После чего щетка снимется.
Если дворники долгое время не менялись, то необходимо приложить не малое усилие, так как мусор и грязь накопленный за период эксплуатации сыграли роль «клея» и крепко зафиксировали щетку в посадочном месте.
Перед установкой новой щетки необходимо очистить поверхность крючка от ржавчины.
Установка новой щетки производиться путем вставки щетки в крючок дворника.
Процесс замены щеток стеклоочистителя завершен.
Как поменять дворники на Приоре
В плохую погоду езда с неисправными стеклоочистителями становится небезопасной. За рулем водитель должен хорошо видеть пространство перед собой, чтобы в случае экстремальной ситуации быстро среагировать и принять правильное решение. Со временем дворники на Приоре начинают работать хуже и качество очистки снижается – появляются разводы и не вытертые участки. Причиной может быть поломка дворников, моторчика или щеток. В таком случае ремонтировать стеклоочистители на Приоре лучше в автосервисе. Так как это не всегда представляется возможным, то возникает вопрос, как поменять дворники на Lada Priora самостоятельно.
Большинство специалистов рекомендуют делать замену дворников на Приоре один раз в год, независимо от интенсивности использования автомобиля. Лучше всего менять щетки после зимы, так как именно это время года наиболее негативно сказывается на состоянии всего автомобиля. Согласно техническим требованиям, стеклоочистители должны качественно убирать снег и грязь с лобового стекла в течении 400 тысяч циклов, что примерно равно одному году использования.
Как выбрать дворники
Стеклоочистители бывают обычные и бескаркасные. Первые состоят из металлического каркаса, шумят и быстро разбалтываются. Так как на Приоре дворники не взаимозаменяемы, то необходимо их подбирать, учитывая длину. Для зимы существуют специальные щетки, позволяющие бороться с обледенением. ВАЗ Приора на заводе оснащается каркасными стеклоочистителями. Такой тип позволяет осуществлять при необходимости только замену щеток, хотя бескаркасные отличаются лучшим качеством очистки.
Существуют также гибридные дворники – самый дорогостоящий вариант. От каркасных стеклоочистителей они позаимствовали коромысла и опоры, а от бескаркасного типа – пластиковый корпус. Такой вариант самый совершенный и отличается своей долговечностью. Замена ленты в бескаркасных и гибридных дворниках требует наличия определенных навыков, тогда как поменять резинки в обычных стеклоочистителях может любой желающий.
Как поменять резинки
Сделать замену резинок можно своими руками, что позволит сэкономить на покупке новых щеток. Потребуются плоскогубцы и отвертка с широким лезвием. В первую очередь для замены щеток дворников на Приоре требуется установить их перпендикулярно рычагам, отжать стопорные скобы и затем вытянуть. После снятия дворников следует аккуратно отогнуть на минимальный угол зажимы резиновой ленты, находящиеся на краях прижимной пластины. Это делается для того, чтобы резинка могла легко выйти из дворника. Лучше зажимы выгибать плоскогубцами, так как есть риск повреждения фиксаторов.
После того, как резиновую ленту извлекли из зажимов, из нее нужно вытянуть металлические пластины, которые удерживают изогнутую форму. Следует сразу запомнить направления изгибов пластин, чтобы не перепутать их и не делать работу заново, так как резинка не будет плотно прижиматься к лобовому стеклу. В пластинах есть выборки, куда должны входить пазы резинки. Бывают ситуации, когда толщина паза больше ширины выборки. В таком случае ее можно расширить тонким надфилем.
Резиновая лента легко вставляется в фиксаторы до щелчка. При этом она не должна люфтить, иначе быстро износится. Если установленная резинка оставляет неочищенные места на стекле, то ее нужно заменить снова. Однако стоит учитывать, что стоимость нескольких испорченных при установке лент может быть больше стоимости дворника в сборе.
Замена трапеции дворников на Приоре
Для ремонта трапеции Приоры потребуется ремкомплект, с помощью которого замена моторчика или тяг трапеции не займет много времени. В первую очередь для замены моторчика на Приоре нужно подготовить подкапотное пространство: отсоединить аккумуляторную клемму со знаком «-», снять левую часть шумоизоляции и отвести в сторону расширительный бак. Из ремкомплекта стеклоочистителей Приоры сначала потребуются плоская и крестовая отвертки, а также головка «на 10».
Как снять трапецию дворников на Lada Priora
Установка трапеции стеклоочистителя на ВАЗ-2170 происходит в обратном порядке. Нужно включить моторчик с помощью подрулевого переключателя, потом выключить и подождать, пока вал электромотора остановится. Далее следует установить кривошип по метке, сделанной до этого.
Замена моторедуктора стеклоочистителя на Приоре
Для замены непосредственно самого моторчика дворников необходимо в первую очередь сделать отметку положения планки трапеции относительно ее корпуса. Это нужно для того, чтобы обратно установить ее в таком же порядке. Далее следует открутить 3 болта, с помощью который крепится электродвигатель и центральную гайку с помощью ключа на 13. После этого можно снять моторчик и заменить на новый, если это необходимо. Оригинальная трапеция стоит от тысячи рублей, новый моторедуктор – от двух тысяч рублей.
Лада Приора Хэтчбек Considerably red › Бортжурнал › Дворники! Ремонт трапеции!
Мля… это просто что то невообразимое… К сожалению на моём автомобиле, как я постепенно прихожу к выводу это самое слабое место.
Примерно в середине прошлого лета заметил при работе стеклоочистителей щелчки и так называемое торможение, которое я думаю знакомо многим Приороводам. В результате в один из дождливых дней пребывая на даче, я решил разобраться с этой проблемой и приступил к разборке механизма дворников, первый раз это заняло дикое количество времени! Я снимал трапецию около 3 часов! Вот кто придумал эту систему? Как так можно?
На даче не было интернета, и посмотреть, как это сделать проще в тот момент не представлялось возможным!
Снял, отсоединил мотор дворников от трапеции, разобрал и был в шоке! Шестерни в моторе пластиковые! Они тупо перетерлись о стальной шкив, … причём стёрлись напрочь! Немного поразмыслив, решил проехать по ближайшим магазинам в поисках ремкомплекта, либо нового мотора дворников!
Немного напрягаясь и вспоминая, что по правилами запрещена эксплуатация автомобиля с неисправными стеклоочистителями со стороны водителя, а так же поглядывая за изменениями погоды, проехал около 6 магазинов с запасными частями, из которых только в 1?! была трапеция и мотор для механизма стеклоочистителя на Приору! А о ремкомплектах, они и слышать не слышали…
В результате поставил всё обратно, что потребовало ещё около 2х часов мучений, трёх этажного мата и проклятий в неисправном состоянии, вернулся в Нижний и приехав в сервис поменял механизм в сборе за 3000 т.р вместе с работой мастера( от которого я услышал много знакомых слов аля *ля это кто придумал?! У них, откуда руки растут?! Это чё за машина вообще. по ходу выполнения работ по замене механизма)
И тут примерно в середине апреля с хорошим настроением направляясь с утра на работу пошел мелкий моросящий дождь… как не в чём не бывало, пытаюсь включить датчик дождя сидя в пробке, а тут хрен?!
Они просто не шевелятся…мотор омывайки работает, а дворники не сдвинулись не на шаг! Благо дождь прекратился, а на следующий день был выходным, я приготовился к разборке заново! На этот раз уже наблатыкавшись снятие механизма заняло не более 15 мин. На самом деле вынут трапецию на машине с климат контролем просто- для начала снимаем жабо, снимаем расширительный бочок для антифриза- просто откидываем из креплений, затем отсоединяем мотор от механизма трапеции прямо на машине, следом трапеция легко вынимается.
На этот раз причиной отказа дворников послужила заклинившая трапеция, пришлось выбивать молотком,
а потом заново нарезать резьбу на шкиве водительского дворника, обильно смазав трапецию Литолом она заработала просто прекрасно!
Но при установке я как понял после окончательной сборке неправильно присоединил направляющую дворников к мотору теперь водительский дворник примерно на 1 см не доходит до той зоны, которая им раньше очищалась а останавливается в нижнем положении на 2 см выше чем положено, на днях думаю снова разобрать обшивку т. к при разборке дворников обнаружил что требуется поменять либо проклеить нормальным двусторонним скотчем жабо- в некоторых местах стандартный скотч начал отклеиваться. Отпишу тут о регулировке дворников и попутно о замене/проклейке жабо.
Сейчас говорят появились механизмы дворников фирмы БОШ, может быть кто-нибудь устанавливал? Поделитесь впечатлениями от работы этого механизма?
P.S на следующий день после ремонта начались двухдневные прерывистые дожди… Ладно хоть что механизм не отказал в ситуации когда надо было куда то срочно ехать либо на трассе при поездке на длительные расстояния…
Лада Приора Седан ТТС › Бортжурнал › Капремонт дворников и замена лобового
Давненько ничего не писал, особо некогда было в конце немного поясню почему=)
Снимаем трапецию запоминаем как она собрана, метим вал мотора и трапеции зубилом(дабы не потерять крайнее положении и не настраивать его)
ставим новые втулки которые были куплены в магазине за 80 руб, запрессовываем, перед этим стопора кипятим на газу в воде до кипения, далее молотком набиваем уперев часть втулки.

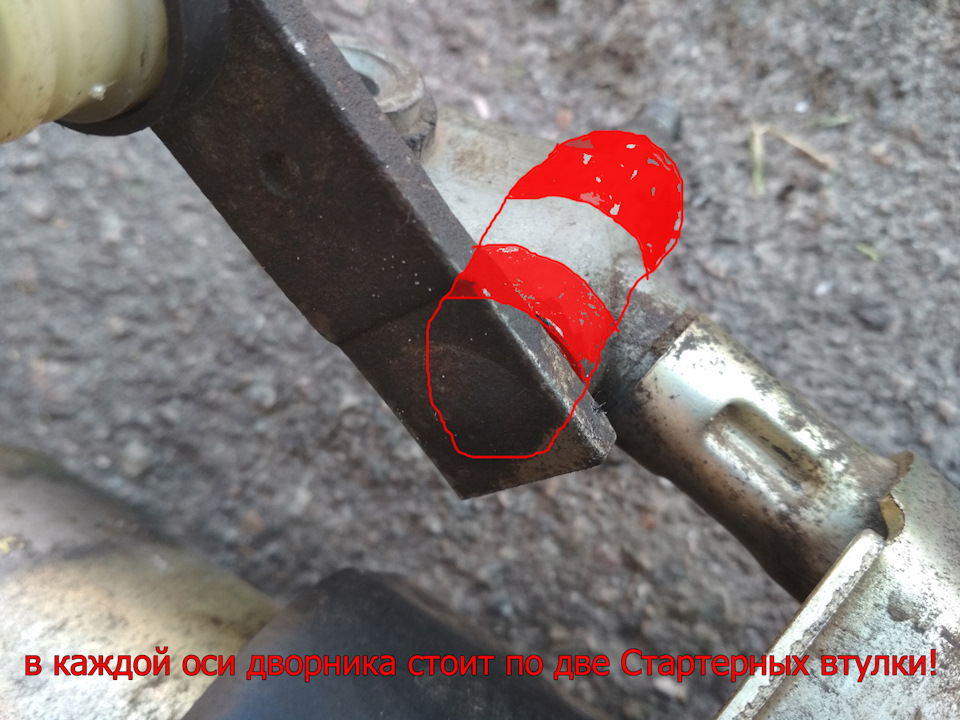

Далее имеем люфт на осях поводков, там имеются медные втулочки, снимаем оси, и выбиваем их, далее выбиваем сами втулки, подошли со стартера помоему 2110, втулки также можно перевернуть верхнюю с нижней и развернуть на 180 чтобы выработка была с другой стороны, выбиваются они легко молоточком и отверткой, стоит по две втулки на каждую ось, забил новые втулки
после смазываем и собираем назад трапецию, в итоге получаем можно сказать новую трапецию!(новая стоит в районе 1500 руб) рем пластиковых втулок стоит 80-100 руб, стартерные втулки брал по штучно 50 р втулка, итого 200 руб 4 штуки, за
300-350 руб имеем отличную трапецию…

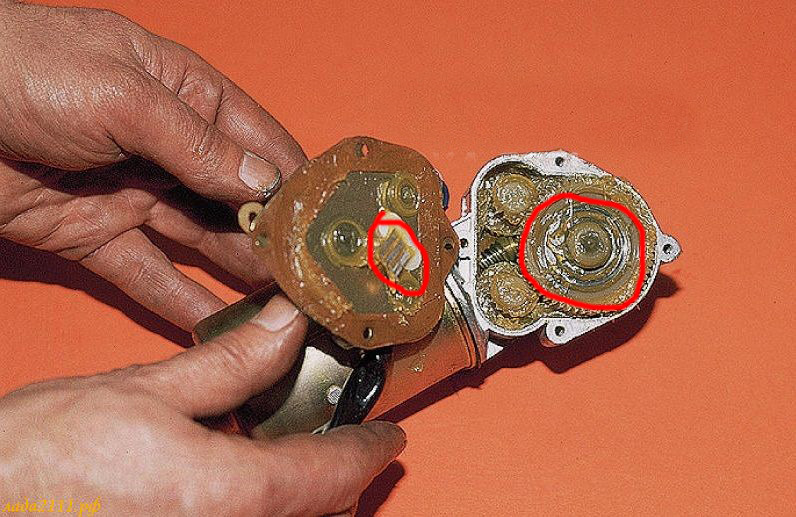

Далее вскрываем мотор и зачищаем усики и саму поверхность по которой они ходят, попутно удаляем засохший кал и набиваем редуктор новой смазкой

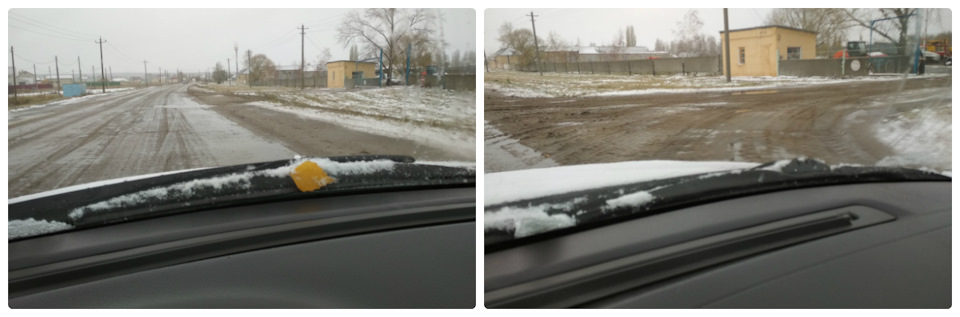

Так же реле можно доработать на 2 взмаха впаяв сопротивление на 51 ком.но мне было лень и воткнул как есть) Ставим зимние щетки Alco и наслаждаемся работой дворником, не стуков не дерганий и всяких неприятных звуков в работе стеклоочистителей!

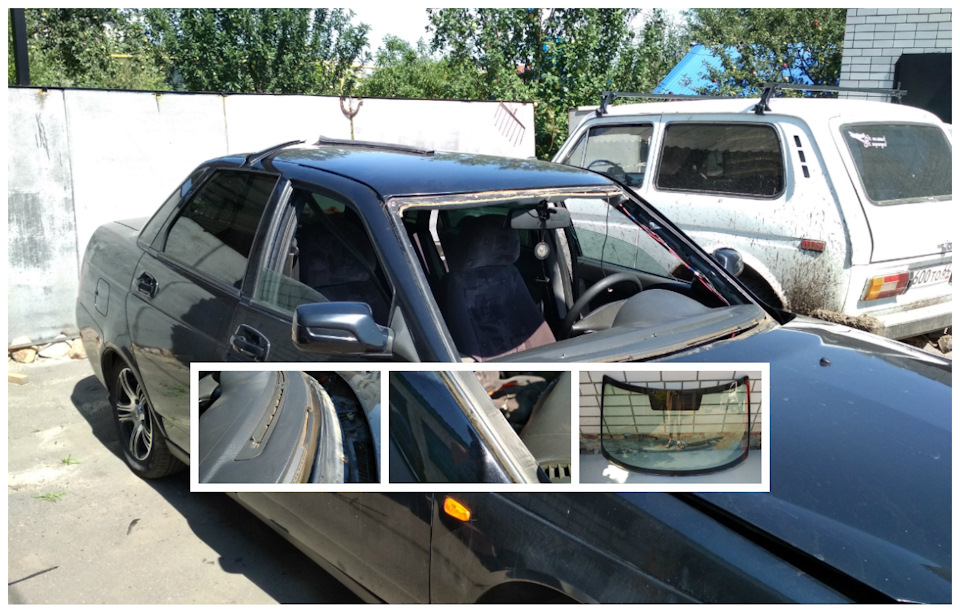

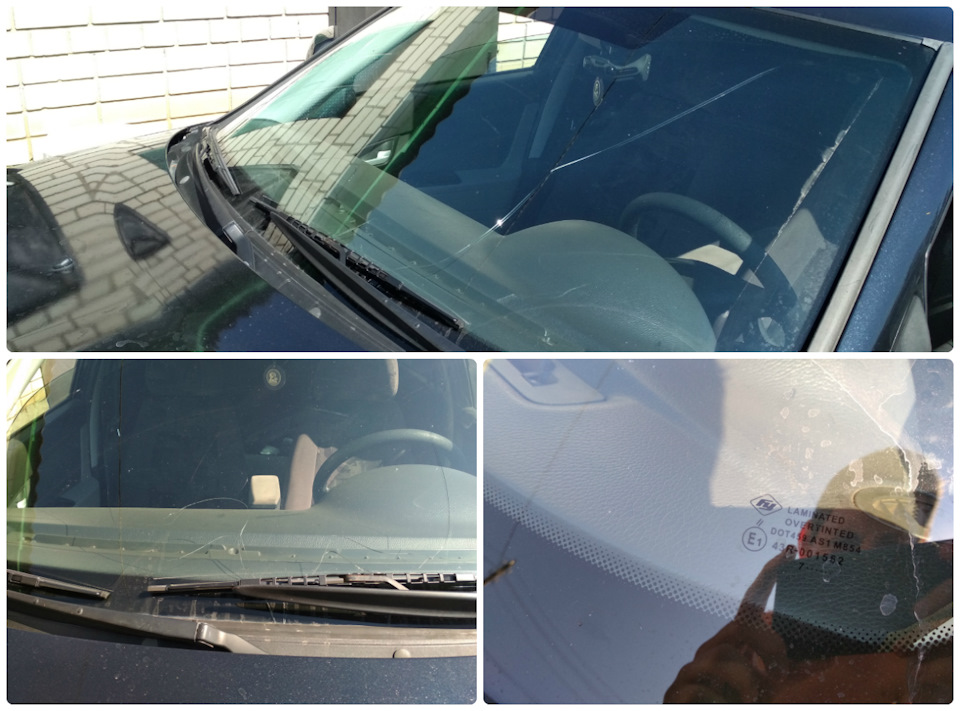

Приступаем к срезки старого стекло, снимаем жабо и снизу канцелярским ножом прорезаем паз в герметике на котором держится стекло, далее т.к. струны у меня не было, я раслоил трос ручника на много жил и одну жилку брал на деревянные брусочки и так пилил, быстро пилить нельзя рвется моментально, изза этого медленно но уверено стекло было срезано…

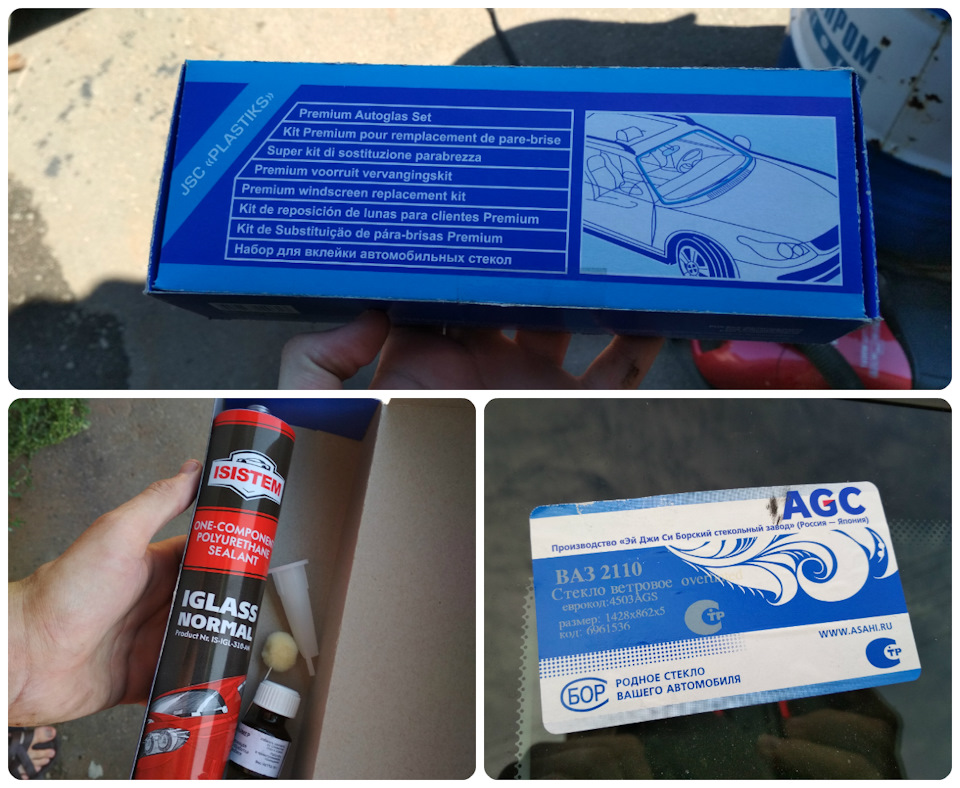

далее как по инструкции срезаем старый герметик на кузове, мажем преобразователем что был в комплекте с герметиком, мажем стекло по контуру, потом нанес герметик на кузов, приложил стекло выровнял и прижал к стеклу к кузову транспортировочной стяжкой, сутки примерно прошло всё высохло собрал салон жабо и т.д. стекло менял первый раз, посмотрел пару видео на ютубе в частности ГаражКаховка. Работа сложная особенно по срезанию старого стекла, может у меня тросик был слабоват, но если возится лень — загоните на станцию)

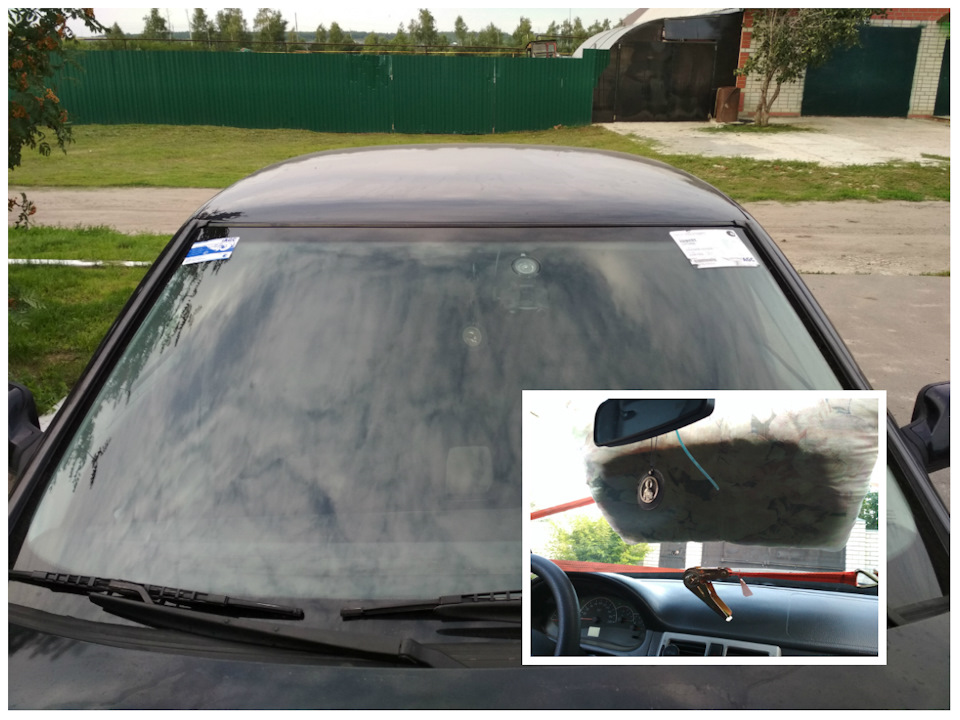

Итого замена встала в 4550руб, чуть не попал год на стекле, машина 7 года, на стекле 8 год, но зато оригинал и своими руками) Так что еще раз повторюсь при демонтаже трапеции не убейте лоб как это сделал я)
Ну и новость изза которой времени очень мало, и вести БЖ почти не удается, это то что у меня Родилась Дочь=)
Доработка стеклоочистителей на Приоре
Владельцы “Приоры” отмечают два недостатка системы очистки лобового стекла: медленная работа дворников и 4 рабочих хода дворников при включении омывателя, когда достаточно было бы двух. В статье рассмотрены причины этих недостатков и приведены пути их решения путем доработки стеклоочистителя “Приоры”.
Как ускорить работу дворников “Приоры”
Проблема медленной работы дворников проявляется с течением времени. Скорость может снизиться в несколько раз, стеклоочистители начинают двигаться медленно даже по мокрому стеклу, залитому дождем. Причин неисправности три:
Неисправность двигателя может заключаться в износе щеток или подшипников. Но двигатель дворников достаточно надежен, поэтому чаще причина в шарнирах или электропитании.
Наладить работу шарниров можно при помощи качественной смазки. Для этого надо снять трапецию с моторчиком, промыт шарнирные соединения и нанести смазку, которая не густеет при низких температурах.
Проблемы электропитания решает доработка схемы стеклоочистителей “Приоры”. В схеме включения дворников имеется множество электросоединений и контактов, которые со временем окисляются. В результате происходит падение напряжения, подаваемого на электродвигатель дворников, и он не развивает требуемую мощность.
Доработка дворников “Приоры” путем установки пятиконтактного электромагнитного реле, которое минимизирует потери тока в цепи питания.
Для этого понадобятся:
Схема подключения предполагает установку трех реле в разрыв проводов перед моторчиком стеклоочистителя и не вносит изменений штатную проводку авто (рисунок 1). В результате напряжение, подаваемое к двигателю через контакты и выключатели дворников, управляет лишь включением реле, которые без потерь подают на двигатель напряжение бортовой сети.
Особое внимание нужно уделить изоляции проводов контактов. Блок реле нужно установить в подходящий пластиковый футляр и заделать отверстия, чтобы предотвратить попадание влаги, которая может вызвать окисление контактов и поломку реле.
Таким образом решается проблема медленной работы моторчика дворников.
При пользовании омывателем ветрового стекла “Приоры” дворники делают четыре прохода вместо двух, как на большинстве авто. Первые два циклов дворники соскребают грязь и воду со стекла, а последние пару циклов дворники движутся по сухому стеклу. В результате происходит ускоренный износ резинок, а на стекле появляются царапины. Исправить этот “баг” может доработка стеклоочистителя “Приоры”. Она состоит в доработке реле стеклоочистителя, после которой количество взмахов уменьшится.
Работа требует минимальных навыков обращения с паяльником, чтобы суметь произвести замену одного резистора в реле.
Для модернизации реле дворников понадобятся:
Количество движений дворников при включении омывателя зависит от одного из резисторов в схеме реле. Его сопротивление равно 141 кОм, а для двух циклов необходим резистор примерно 51 кОм.
Чтобы модернизировать реле, необходимо выполнить такие действия:
Примечание: если нет резистора подходящего номинала, можно заменить его последовательным или параллельным соединением резисторов подходящего номинала. Например, припаять последовательно два соединенных резистора по 20 кОм (получится 40 кОм) или два параллельно соединенных резистора по 100 кОм (получится 50 кОм).
Доработка стеклоочистителя “Приоры” завершена. Дворники станут выполнять два хода.
Также можно установить дополнительный регулятор паузы между движениями дворников на основе переменного резистора. Для этого понадобятся:
Чтобы установить регулятор, необходимо выполнить такие действия:
Такая доработка дворников “Приоры” неосуществима на автомобилях “люкс”-класса, оснащенных датчиками дождя.
