Как сделать дворники ваз 21099
Лада 2109 LaTazio › Бортжурнал › # УЛУЧШАЙЗИНГ Быстрые дворники за 200 руб. + Видео
Думаю многим владельцам Ваз 2108-09, 2114-15 знакома проблема вялых, умирающих дворников, я не исключение. Бывали случаи дворники вставали по середине стекла и не двигались. Один раз такое случилось когда я ехал из другого города зимой в ночь, пришлось ехать с нерабочими дворниками 100км. Было очень не комфортно и стрёмно. Собирался уже менять моторчик дворников, как узнал про такой не хитрый способ, который даст нашему старому моторчику вторую жизнь.
И так суть в том, что требуется изготовить некий жгут проводов с реле, который соединяет колодку моторчика дворников и колодку из ЧЯ и запитать наш моторчик на прямую от АКБ, тем самым мы дадим ему получать питание без каких либо потерь.
Что потребуется:
● Разъем соединительный 6.3мм 6-клеммный мама и папа — 75 руб
● Реле 5-ти контактное — 55 руб
● Колодка разъема реле с 5-ю проводами — 40 руб
● Держатель предохранителя — 30 руб
● Предохранитель 10А — 3 руб
● Провод (мне хватило 1м) — 10 руб
● Клемма кольцевая — 3 руб
Тут придется помучится, что бы понять какие провода куда подсоединить.
В конечном итоге получаем такой жгуток проводов.
На всякий случай поставил пред на 10А на провод питания.
Накрыл все это 5 литровой канистрой, защита от попадания влаги в фишки.
Так же следует отрегулировать кривошип на моторчике, если после доработки дворники паркуются выше.
Результаты!
Они впечатляют! Дворники имеют 3 режима работы, как и положено, первый быстрый и прерывистый, второй максимально быстрый и без паузы и третий режим, который не отличается от второго, но это мелочь ибо третий режим с такими быстрыми дворниками мне лично не нужен, да и вам я думаю тоже.
До доработки
Мотор заглушен, дворники работают в первом режиме.
2-ой режим с улицы на заведенном моторе
Все режимы с салона
В общем советую всем у кого проблемы с дворниками! это наверно одна из самых полезных доработок, теперь можно ездить не опасаясь что дворники не справятся и застрянут.
Лада 21099 1.5L › Бортжурнал › Дворники от ЛАДА 2110 на 21099 без укорачиваний (+видео работы)
Всем привет!

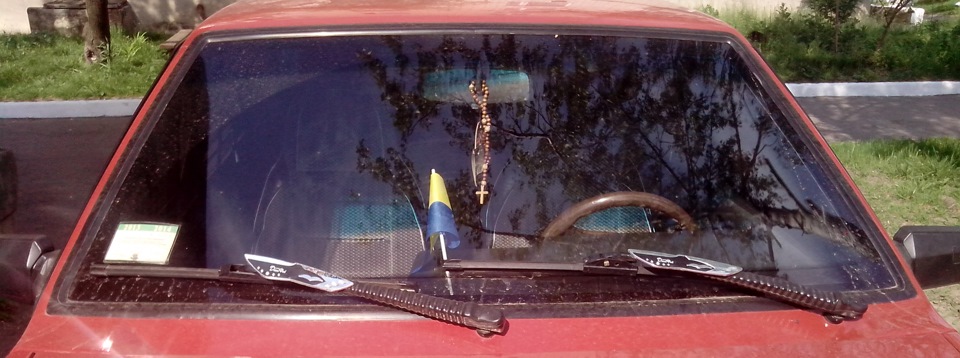

С момента покупки меня напрягали дворники на моем авто: сильно бросаются в глаза из салона, облезшие поводки (спрятано в резиновом чехле), постоянно выпадали из пазов и (самое главное) трут не очень! Видимо пружина ослабла, лез смотреть — пружина ржавая и под ней намощено уже шайб (чтоб сильней терла). Но все же катался так по сей день, пока не начала капризничать погода (мокро, дожди, снег, лужи). Видимость на дороге = 0, так как стекло в воде, дворники не трут(
В общем, надоело. Хотелось покончить раз и навсегда. Думал купить обычные стандартные поводки от 2115, но наткнулся на установку дворников от 2110. Все как один трубили: эффект лучше, пружина сильней, да и выглядит красиво. Почти все статьи, которые находил, были связаны с укорачиванием дворников на пару сантиметром, но возиться мне неохота с этим: нет ни места рабочего (разве у друга дома), ни желания, ни толковой погоды для проведения работ. А их нужно было б обрезать, переклепать заклепки, покрасить. В общем, лишние хлопоты. Уже почти отказался от этой затеи, но наткнулся на драйве на статью, где установили дворники от 10ки без всех этих процедур.

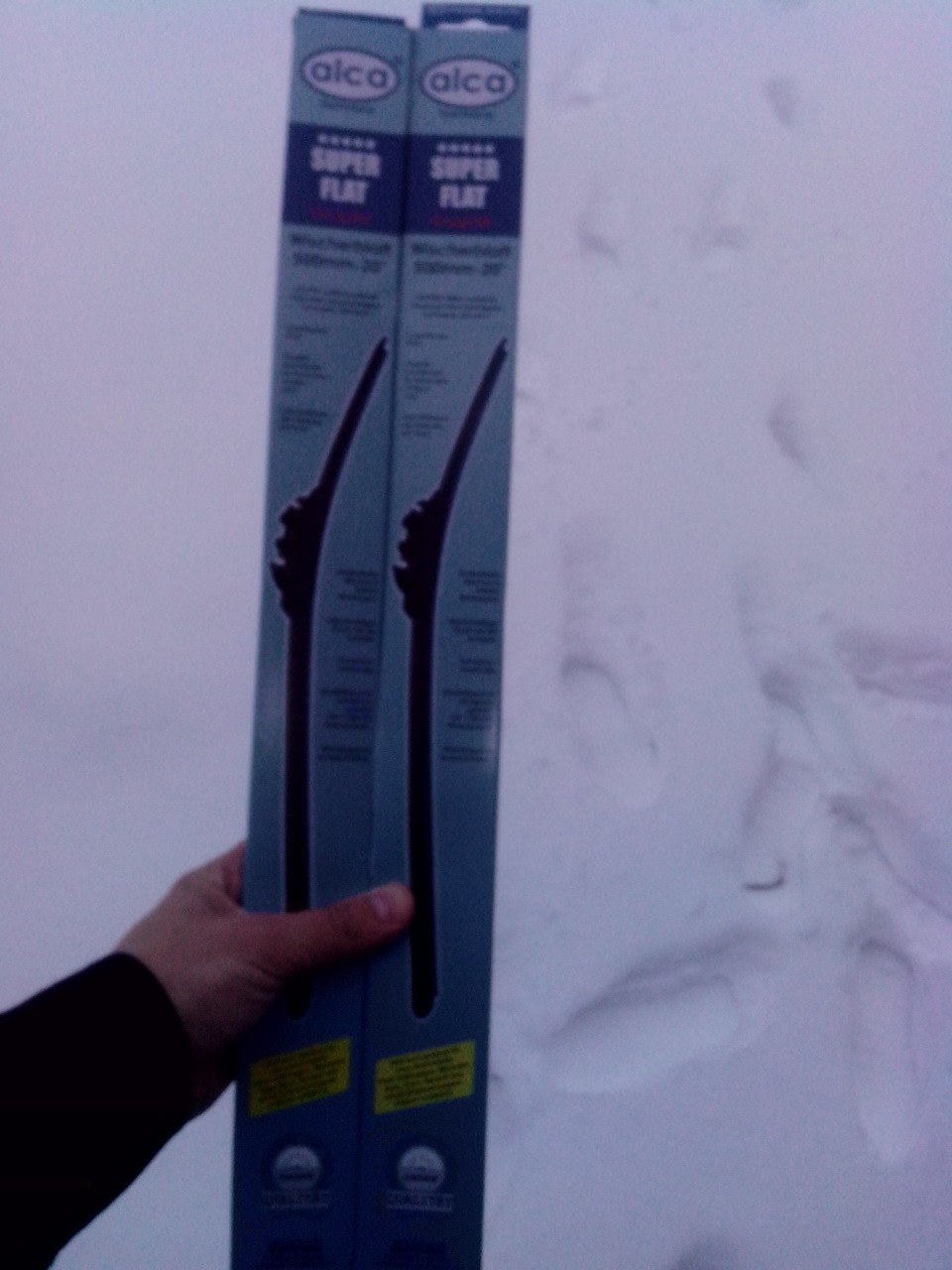

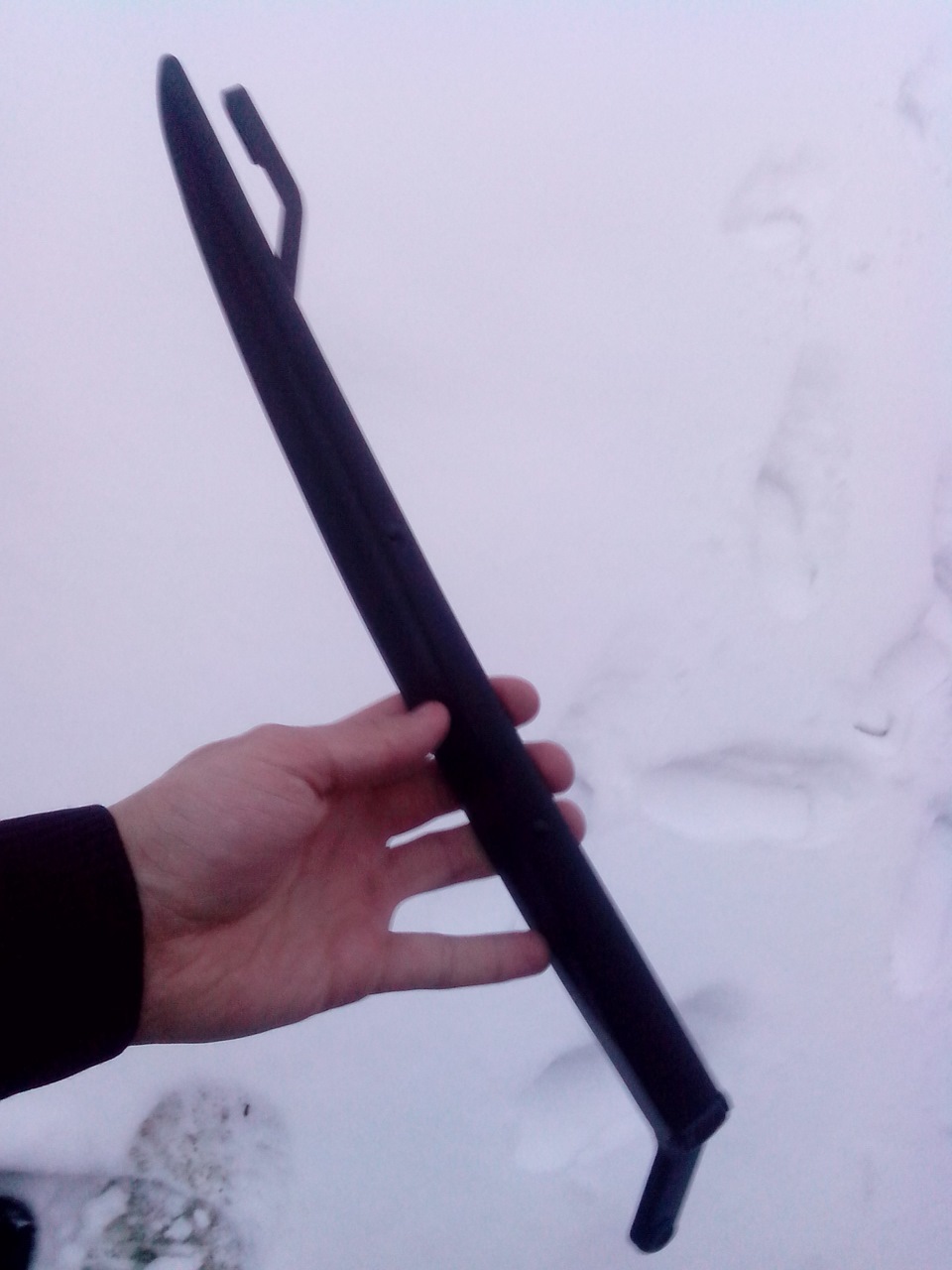

Короче, заказал два ПРАВЫХ поводка от 10-го семейства (они короче левых) по 61 грн за штуку+ сразу две бескаркасные новые щетки Alca 500мм (50 см) по 53 грн за штуку. Дождался посылки и пошел ставить.
Суть процедуры:
1. Снимаем штатные дворники.

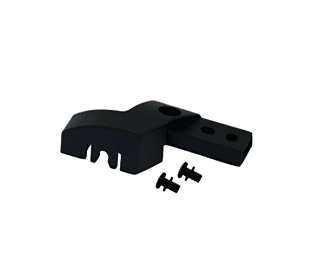

2. Берем переходник для обычного поводка 21099 и одеваем его на крючек дворника 2110.

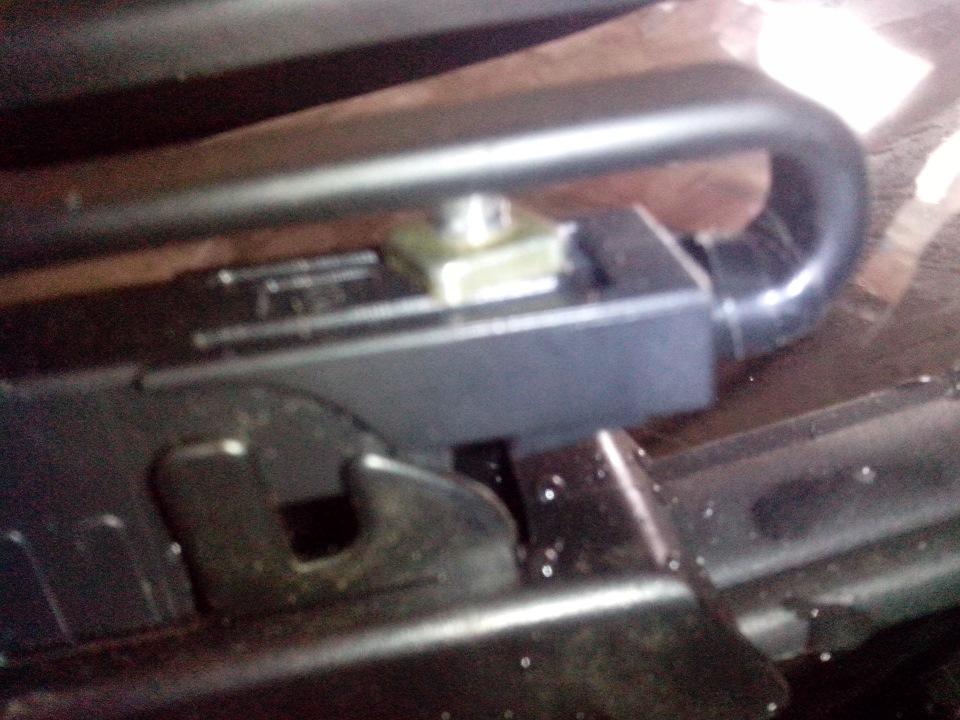

Для уверености крепим все маленьким болтиком (без него люфтит немного на крючке переходник, бывает, косит щетки при работе дворника).
3. Ставим дворники на штатное место (одеваем на шлицы).
4. Проверяем работу.

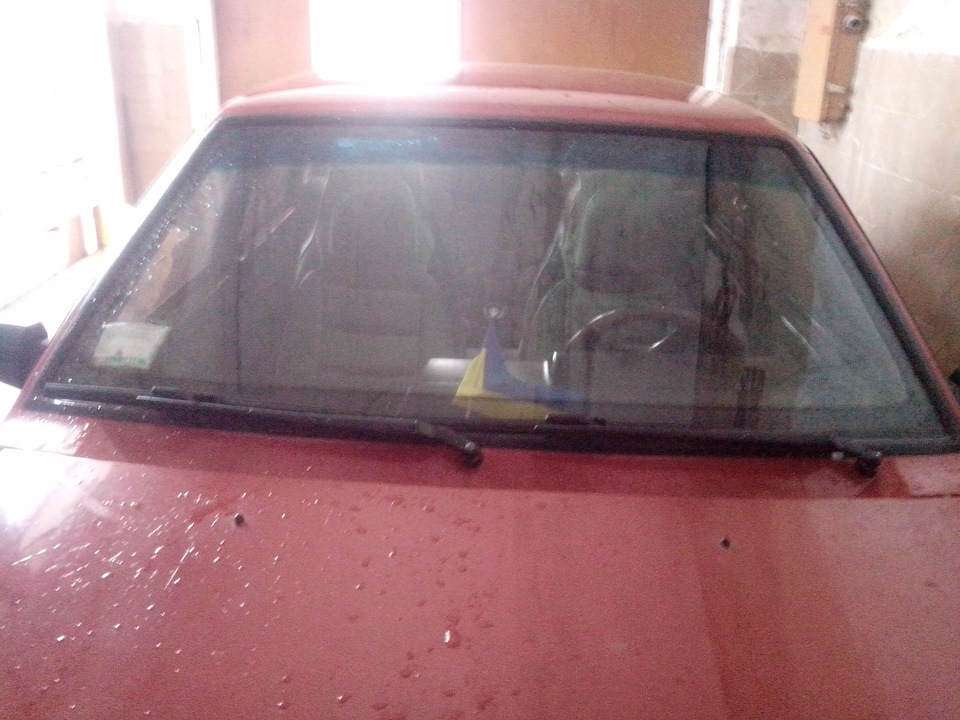

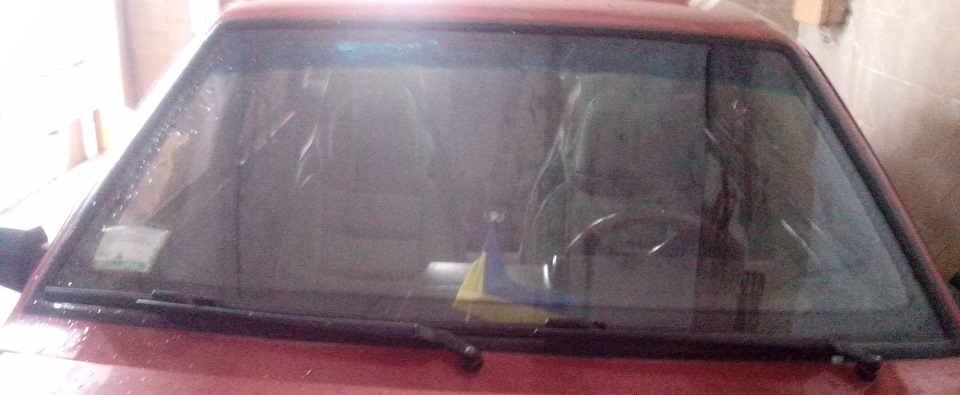

Итог: нигде ничего не косится, дворники лежат ровно, вид солидный, трут лучше, зона очистки больше.
Сравниваем из старым вариантом:
На этом все, спасибо за внимание)
Есть вопросы — задавайте. С радостью отвечу!
Лада 2109 › Бортжурнал › Доработка дворников
Вообщем надоела проблема с дворниками…
Суть проблемы в следующем: на малых скоростях (движения машины) дворники трут более чем достаточно, но при разгоне до 90км/ч и выше, дворники, особенно левый, вообще не прилегают к стеклу и «гуляют» по воздуху.
Всему виной прослабленные пружины поводков (щеткодержателей). Поискав в интернете, увидел что такая проблема возникает довольно часто и не только у меня. Решается заменой поводков на новые.
Но меня это мало устраивало, т.к. через время это проблема выявится вновь. Продолжив поиски, я нашел альтернативное решение (источник не помню): дворники от ваз 2110.
Купил 2 правых (коротких) поводка и 2 бескаркасных щетки 50см. Встает все на штатные крепления без переделок. Но как оказалось 50см это много, и мне пришлось обрезать обе щетки с правой стороны. Правую примерно на 4см, левую примерно на 2см. Хорошо что они бескаркасные, с каркасными это не вышло бы.

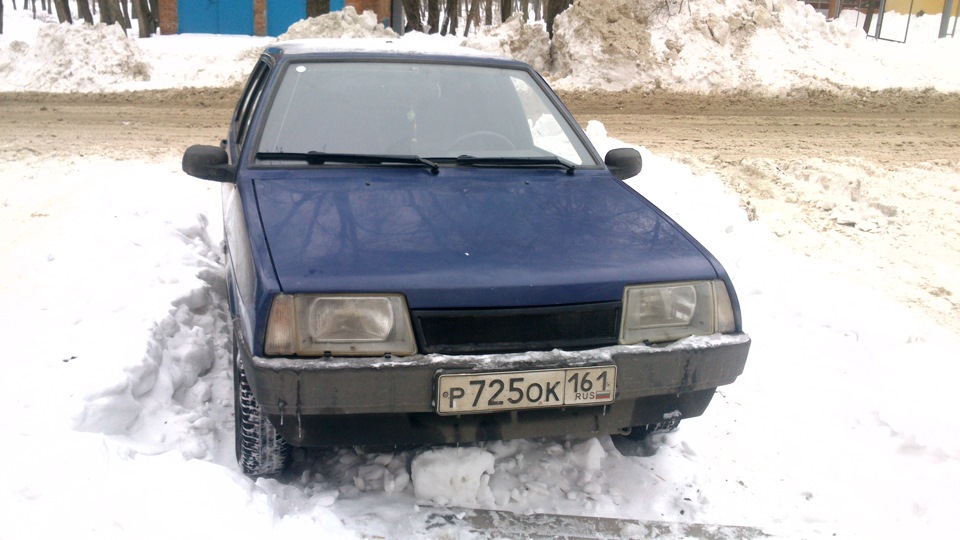

В итоге получил дворники с хорошей силой прижатия, которые хорошо чистят стекло при любой скорости движения авто, да и еще неплохо смотрятся. Добился того, чего и хотел.
К сожалению, вылезла новая проблема, которая в принципе и была, но не так ощущалась. Это медленная скорость перемещения дворников, а значит маленькое усилие, которое может создать моторчик. Поэтому на сухом и недостаточно влажном стекле есть риск что дворники станут (застрянут).
К счастью, уже нашел ей решение. Суть в том, что надо разгрузить контактный узел переключения дворников, т.к. ввиду их конструкции, со временем контакты подгорают, изнашиваются, и как следствие, происходят большие потери энергии. Из за нехватки энергии, моторчик не может создать нормальное усилие.
Теперь жду тепла чтобы воплотить ее в жизнь.
Всем спасибо за внимание)) Пожелания и критика приветствуется.
2017 год. Как показала практика, первая схема имеет недостаток в виде периодически не останавливающихся дворников. Искал решение, но оказывается люди уже давно нашли выход. Далее доработанная схема.
Лада 2109 1999, двигатель бензиновый 1.5 л., 70 л. с., передний привод, механическая коробка передач — стайлинг
Машины в продаже
Лада 2109, 1993
Лада 2109, 2001
Лада 2109, 2002
Лада 2109, 1995
Комментарии 13
Скажи, пожалуйста, на семерку подойдут дворники без пределок от 2110?
Плохое прижатие решал обрезанными шайбами (отщипывал бокорезами плоскогубцев, получалось типо подковы), которые вставлял между витками пружин и на суху не пользуюсь, практически!Что бы не царапать слекло!
Точно не знаю, но думаю что нет, будут большими. Я сейчас со штатными гоняю, десятые убрал, потому что щетки быстро изнашиваются, а укорачивать их каждый раз нет желания. Штатные хреново прижимают от 110 км/ч и выше, уже подумываю тоже шайбы напихать
Все здорово. Дворники стали быстрее в раз, но появились проблемы. Первое что дворники поменяли положение. Отрегулировал трапецию. Второе что произошло, так дворники в выключенном состоянии продолжают молотить. Ошибиться не мог, 3 раза проверил соединения. Из-за чего может такое происходить?
да я тоже через время заметил. изначально у меня выражалось это в появлении «датчика дождя» (так я в шутку называл). по мокрому стеклу дворники проскакивали зону покоя и шли на очередной круг, пока не протрут стекло до более менее сухого. поначалу прикольно было ездить по трассе, так нравилось, но дальше становилось все хуже, дворники периодически сходили с ума. списал все на износ концевика в моторчике дворников, пытался его регулировать, подгинать. помогало, но ненадолго. Потом решил что умирает моторчик. Как-то спросил случайно давно у людей по поводу другой схемы, но не так уж и давно мне ответили, и все стало на свои места. стал думать как применить новые знания к действующей схеме, в итоге пожертвовал второй скоростью (можно и первой, в прерывистом будуть делать быстрые взмахи), на обе так сделать к сожалению, нельзя. спасибо что написал, допишу статью. высылаю фотки с ответом и схемой по которой я задал вопрос, но эта схема немного отличается с распиновкой на наших машинах. Если что не поймешь, постараюсь объяснить
Спасибо большое. Теперь буду ждать тепла. Пока вернул схему к исходной. Медленно но уверенно. С распиновкой думаю проблем не возникнет, сам электрик по образованию.
Все здорово. Дворники стали быстрее в раз, но появились проблемы. Первое что дворники поменяли положение. Отрегулировал трапецию. Второе что произошло, так дворники в выключенном состоянии продолжают молотить. Ошибиться не мог, 3 раза проверил соединения. Из-за чего может такое происходить?
Почему медленно работают дворники на ВАЗ 2109?
Столкнулись с тем, что у вас медленно работают дворники на ВАЗ-2109? Не беда, такая проблема преследует многих автомобилистов. Нерадивый механизм, еще вчера работавший как часы, имеет глупую привычку медленно и неумолимо выходить из строя. Такая неприятная особенность автомобилей данной марки уже успела насолить всем владельцам ВАЗа модели 2109, если верить отзывам большинства отечественных автомобилистов.
Причин тому может быть огромное количество, и далеко не всегда дело в халатности водителей. Дворники часто выходят из строя по причине банального технического несовершенства в конструкции всеми любимого ВАЗ. Но не стоит преждевременно ругать производителей и ехать в автосервис. Ускорить износившийся механизм своими руками — это просто и под силу любому.
Часто встречающиеся причины неисправности
Почему дворники стали медленно работать? Этот вопрос звучит в кругах владельцев ВАЗа наиболее часто. Так уж вышло, что почти все авто модели 2109 страдают от этого недуга. Так из-за чего не работают дворники? Почему система так быстро изнашивается? Ниже представлен список самых распространенных проблем стеклоочистителей:
Но все эти неисправности чаще всего не имеют ничего общего с замедлением хода дворников на автомобиле. Опытные автовладельцы уже давно разобрались, в чем заключается истинная причина поломки стеклоочистителей. Чаще всего причина в том, что водители плохо ухаживают за своей машиной. ВАЗ нуждается в особенно пристальном внимании в силу своей конструкции.
Истинные проблемы и способы их решения
Моторчик механизма и сама трапеция стеклоочистителей — вот главные подводные камни этой неисправности. Стоит забыть о них буквально на пару месяцев, и дворники начинают сбавлять обороты, постепенно приходя в негодность. К сожалению, об этой проблеме не узнать просто так. Научиться правильно и своевременно ухаживать за авто можно, лишь столкнувшись со всеми его недостатками лицом к лицу или поспрашивав знакомых на худой конец.
Все дело в том, что без своевременной чистки и смазывания обе детали быстро изнашиваются и со временем отказываются работать. Неисправности трапеции лидируют по частоте возникновения. То шарниры начинают заедать, то планки гнутся по неясным причинам. Впрочем, моторчик тоже не отстает. Вкупе с потерей напряжения за счет повреждения проводов деталь доставляет множество проблем, иногда вынуждая невнимательного водителя покупать новую, если тот не проверит исправность электропроводки.
Так что же сделать, чтобы вернуть дворникам былую скорость?
Ответ прост: разобрать механизм, прочистить и пошкурить моторчик наждачкой, смазать шарниры, находящиеся между планками трапеции, — вот и все.
К сожалению, если это не помогло, а иных неисправностей вы не обнаружили, вам сможет помочь лишь замена деталей или поездка в сервис. Впрочем, замена пресловутой трапеции или моторчика решает проблему в большинстве случаев.
Иные способы решения проблемы
Но ведь не зря был представлен целый список разнообразных проблем, встречающихся, помимо неисправностей трапеции. Если с ней проблем не возникло, но дворники все еще работают медленно, не помешает провести полную разборку системы и проверить все ее механизмы на наличие неполадок. Берите в руки стандартный набор инструментов и вперед!
Проверку рекомендуется провести в таком порядке:
После всех процедур механизм следует собрать, начиная с двигателя. Во время сборки лучше хорошенько смазать все детали. Вот и все, на этом ремонтные работы можно считать законченными. Если вам не помогло даже это, стоит задуматься о замене всей системы в силу ее неисправности.
Заключение по теме
Как видите, проблема медленно работающих дворников далеко не нова. Быстрые при покупке авто, они неумолимо замедляются, а то и вовсе останавливаются прямо посреди дороги, причиняя водителю серьезные неудобства.
Но проблема, наблюдающаяся даже у 2114 модели, на практике оказывается легко решаемой и не требует скорого выезда в автосервис. Главное — не паниковать, а со спокойной головой разобраться в причинах поломки.
Как можно сделать дворники быстрее на ВАЗ-2109
В настоящей статье мы расскажем, как сделать так, чтобы дворники работали быстрее на ВАЗ-2109. Отзывы владельцев данной модели говорят об одном – именно система очистки стекол в ней крайне слаба и капризна. Причем нарушение работы происходит обычно достаточно неожиданно – еще накануне все было в порядке, и вот сегодня дворники еле-еле передвигаются.
Само собой разумеется, что с такой неисправностью управлять машиной неудобно, и более того, опасно, особенно в межсезонье, когда практически каждый день с неба или капает дождь либо же валит снег.
Причины
В реальности причин выхода из строя дворников существует довольно много. И что интересно – ненадлежащий уход за транспортным средством во всех случаях стоит на первом месте. Часто проблема возникает из-за слабости самой конструкции – над ней инженеры Волжского автозавода явно трудились не особо долго и сильно не заморачивались.
Неполадки в работе стеклоочистителей девятки происходят обычно из-за следующих причин:
Впрочем, это как говорится общие места. В реальности, именно плохой уход за машиной приводит к тому, что стеклоочиститель работает слишком медленно.
Между тем 2109 – это модель, которая требует постоянного присмотра и профилактики.
Слабый электропривод щеток и низкое качество материалов – приводит к тому, что все ломается буквально на раз, стоит только забыть о профилактике на какие-то 2-3 месяца. В итоге набившаяся грязь и коррозия приводят к тому, что стеклоочистители двигаются еле-еле.
Все узлы дворников требуют регулярной смазки, прочистки и ухода. Зимой не забывайте снимать щетки, оставляя транспортное средство на улице. При малейшей неполадке стеклоочистители необходимо ремонтировать – только так удается продлить их срок службы. В противном случае автовладельцу придется регулярно менять ту или иную деталь системы, вышедшую из строя.
Ремонт
В большинстве случаев этого достаточно. Такие работы проведет даже неопытный автолюбитель. Если это не принесло ожидаемого результата, а никаких других неисправностей вы обнаружить так и не смогли – стоит обратиться к профессионалам. В большинстве случаев попытки самостоятельно разобраться приводят к усугублению положения.
Впрочем, чаще всего из строя выходит электромоторчик или так называемая трапеция. Ремонту ни то, ни другое не подлежит и потому данные элементы просто меняют на новые.
Другие способы ускорить работу стеклоочистителей
Если замедление происходит в основном зимой, советуем заменить смазку на Циатим. Это вещество не боится холодов до минус 60. Причем оно достаточно густое и отлично держится на деталях – одной обработки хватает надолго.
Помните, что перед смазкой следует очистить подвижные элементы от ржавчины и обезжирить. Стоит также использовать Циатим и в редукторе.
Опытные люди советуют для ускорения работы дворников:
В последнем случае нужно зачистить не только место соединения, а еще и убедиться, что данный провод надежно крепится к кузову.
Через реле

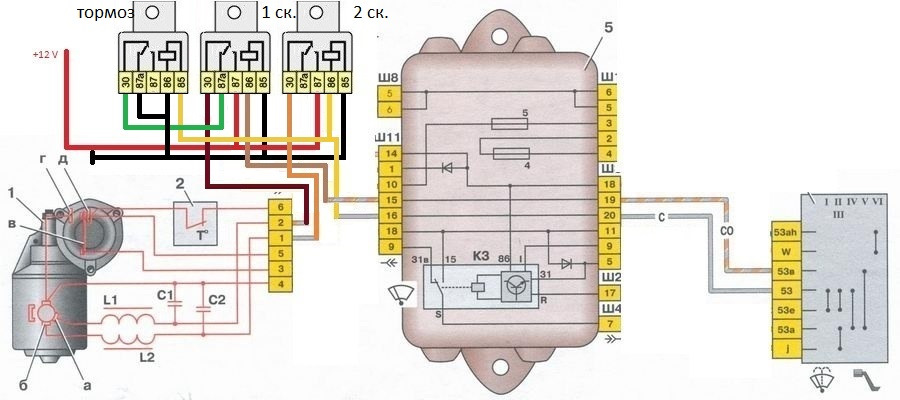

Идея заключается в том, что общая электрическая схема стеклоочистителей снабжается добавочным реле. Это позволяет заметно ускорить работу щеток.
Однако в таком случае останутся доступными только два режима работы дворников:
Новое реле устанавливают на разрыв существующего разъема. Для него приобретают дополнительную колодку – провода к ней идут от монтажного блока и далее следуют к двигателю стеклоочистителей. Потребуется еще реле на 5 контактов и розетка под него.
