Как сделать двойной карбюратор
Лада 2101 Молодая кукуруза › Бортжурнал › Два карбюратора на классику ч.1
Всем привет! Начну с предыстории.
В прошлом сезоне мне сильно не хватало отывчивости мотора на педаль газа и тяги на 4ой передаче.
Если на чистом льду всё было ещё более-менее не плохо, то на снегу уже длинную дугу 1.7 на 4ой передаче не вытягивал без бесконечных клатчей, и это при паре 4.44 (да, зацеп был просто бомбический).
Вариантов было несколько:
-Воткнуть вал позлее и распилить голову
-Воткнуть шеснарь
-Поставить два карбюратора
Я выбрал первый и последний пункт, чтобы соблюдать чистопородность спортивных жигулей=))
Что дают два карбюратора?
Впускные канал в ГБЦ имеют диаметр около 30 мм, и их 4, а диаметр канала на карбюраторе 29+/- мм, и их всего два. Из начального курса газодинамики мы знаем, что при увеличении сечения канала скорость воздушного потока падает пропорционально коэффициенту увеличения канала.
Результатом этого будет являться посредственная отзывчивость педали газа и недобор воздуха в камеру сгорания.
Для решения этой проблемы надо увеличить пропускную способность карбюратора. Тут вариантов не много, или один вебер, или два вебера, или два солекса(тут можно вставить любое нужное название карбюратора).
При установке двух карбов (в моём случае солексы 73) пропускная способность карбов сравнивается с пропускной способностью впускных каналов ГБЦ, т.е. скорость воздушного потока от фильтра до клапана не уменьшается, кроме того, улучшается смесеобразование, так как смесь будет поступать не одна на все 4 цилиндра, а только лишь на 2, в результате чего также повышается КПД двигателя.
Звучит хорошо, но как это сделать?
Купить готовый вариант
Как по мне, не самый лучший выбор по нескольким причинам:
1. Отсутствует пятое крепление коллектора, а оно необходимо, поскольку вес конструкции увеличивается почти вдвое и хочется быть уверенным в том, что ничего не отвалится.
2. Удлинение конструкции. Это также отсылка в предыдущему пункту.
3. Невозможность установить с несток выхлопным коллектором. У меня выпуск FOX и впускной коллектор буквально лежит на выпуске, а в этом комплекте ещё есть нижняя перемычка, в результате чего, высока вероятность не собрать всё, или собрать крайне ненадёжно.
Или можно сделать всё самому.
Для начала нам понадобятся 2 впускных коллектора от оки (1500р) и донорский от жигулей (500р) (можно использовать свой, если не жалко).
От оковских коллекторов отрезаются фланцы и выбрасываются.
Лада 2101 Молодая кукуруза › Бортжурнал › Два карбюратора на классику ч.2
Всем привет!
Сегодня я буду рассказывать (и показывать) как чистопородно синхронизировать два карбюратора на классике.
Итак, вариантов для синхронизации, как и вообще вариантов привода заслонки всего два — это тросик или тяга.
Так как я поклонник классических технологий, то всё делаю по советским канонам — через тяги.
Для синхронизации карбюраторов нам понадобятся 3 ремкомплекта тяг карбюратора солекс (из них нужны 3 короткие тяги, 2 крепления на карбюратор и 2 длинные тяги), а также два троса заслонки 2108. А также комплект плашек для нарезания резьбы.
Далее начинаем примерять и ставить.

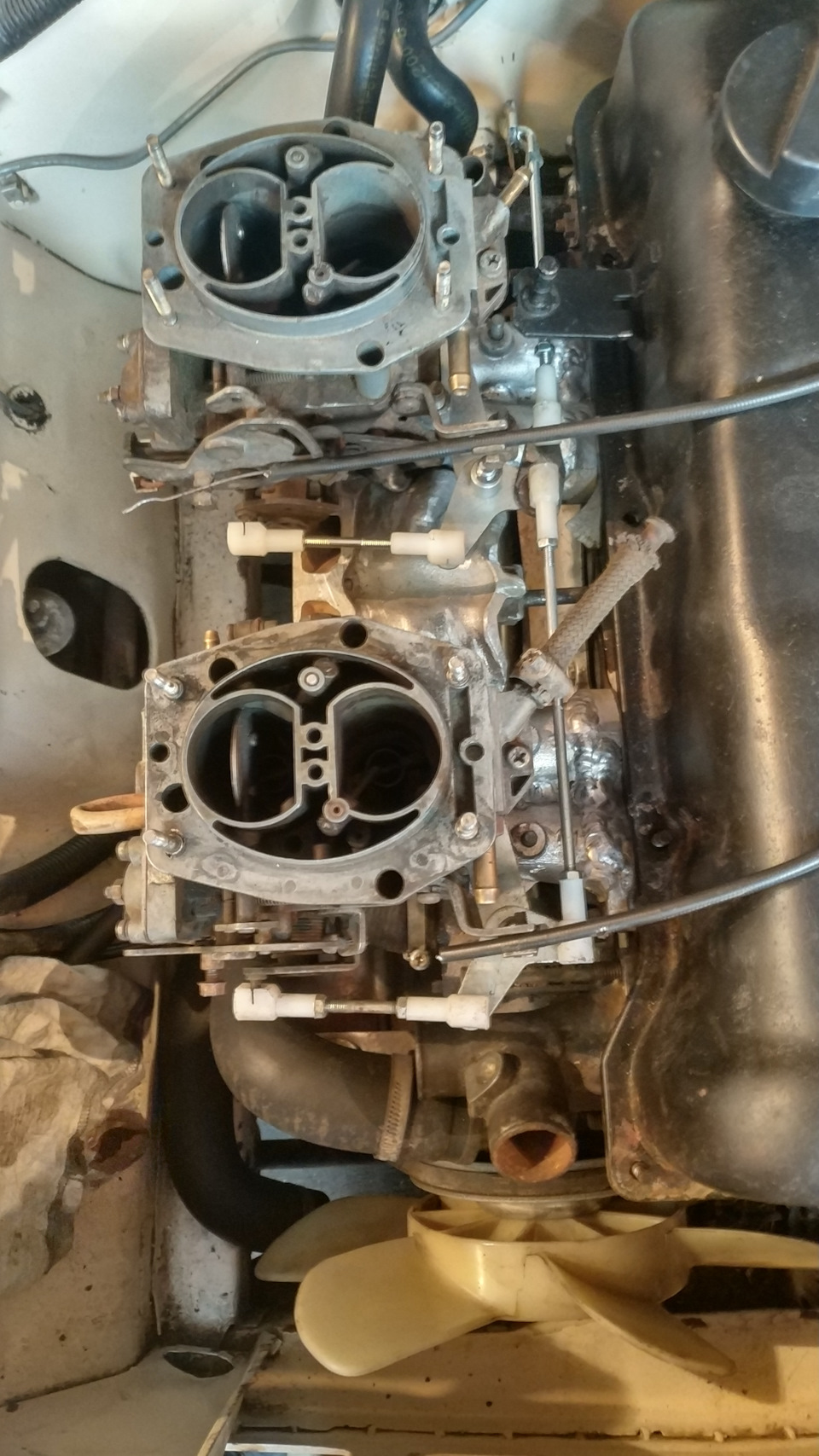

Ставим карбюраторы на коллектор через текстолитовые проставки, чтобы всё было на нужной высоте. Прикручиваем кронштейны тяг к карбюраторам и сразу можно настраивать короткие тяги. Нужно сделать так, чтобы они были примерно одинаковой длинны и сам поворотные кронштейны стояли в одинаковом угле.
теперь нужно синхронизировать оба карбюратора между собой.
Для этого вам нужно взять длинную тягу и примерить её по длине между свободными креплениями кронштейнов, отметить и излишек отпилить. НО пилить надо с учётом того, что на втором конце надо нарезать резьбу и прикрутить туда второпластовое крепление, чтобы они были с двух сторон, как на коротких тягах.
После того, как второпластовые насадки стоят с двух сторон длинной тяги можно её ставить на место и производить примерку.
Затем вам понадобится третий кронштейн, только не весь, а только поворотная часть (если у вас есть она отдельно, то третий ремкомплект можно не покупать).
Для начала разбираем его (снимаем стопорное кольцо и достаём поворотную часть. С кронштейна надо отпилить длинную часть (чтобы осталось центральное отверстие и короткая часть с креплением). Затем, аккуратно отпиливаем цилиндрическое крепление, т.е. делаем пластину плоской в месте отверстия.
Затем надо подогнать получившееся после отпила отверстие подогнать под диаметр поворотного штыря на креплении (делаем это аккуратно, напильником, чтобы не было люфтов.

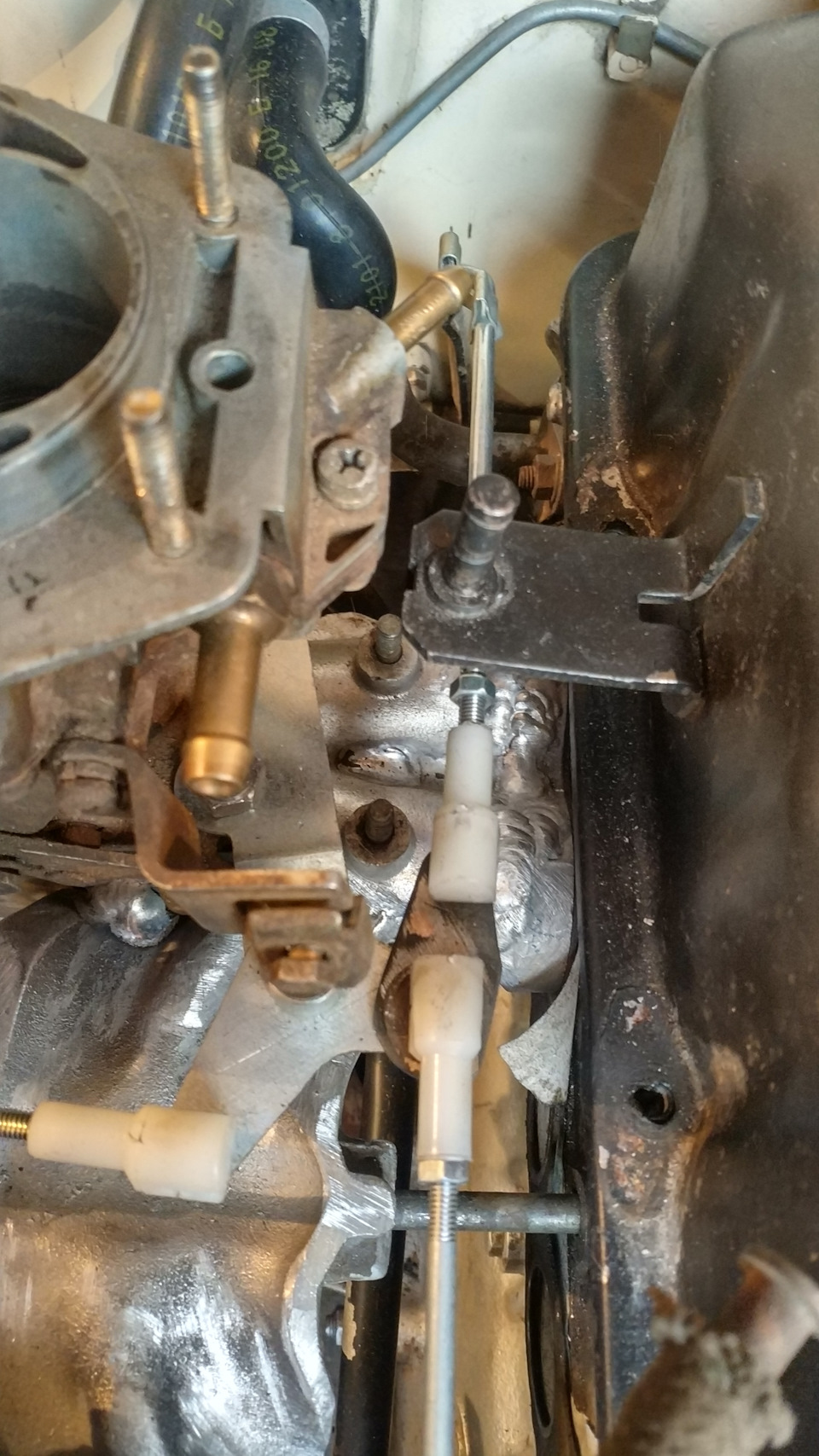

После того, как всё готово, разбираем ближний к моторному щиту кронштейн и ставим получившуюся пластину под поворотный кронштейн, сверху ставим шайбу, а только затем второпласовую насадку — всё для того, чтобы не было люфтов, ведь конструкция не самая совершенная, и её будет тянуть не только назад, но и наверх.

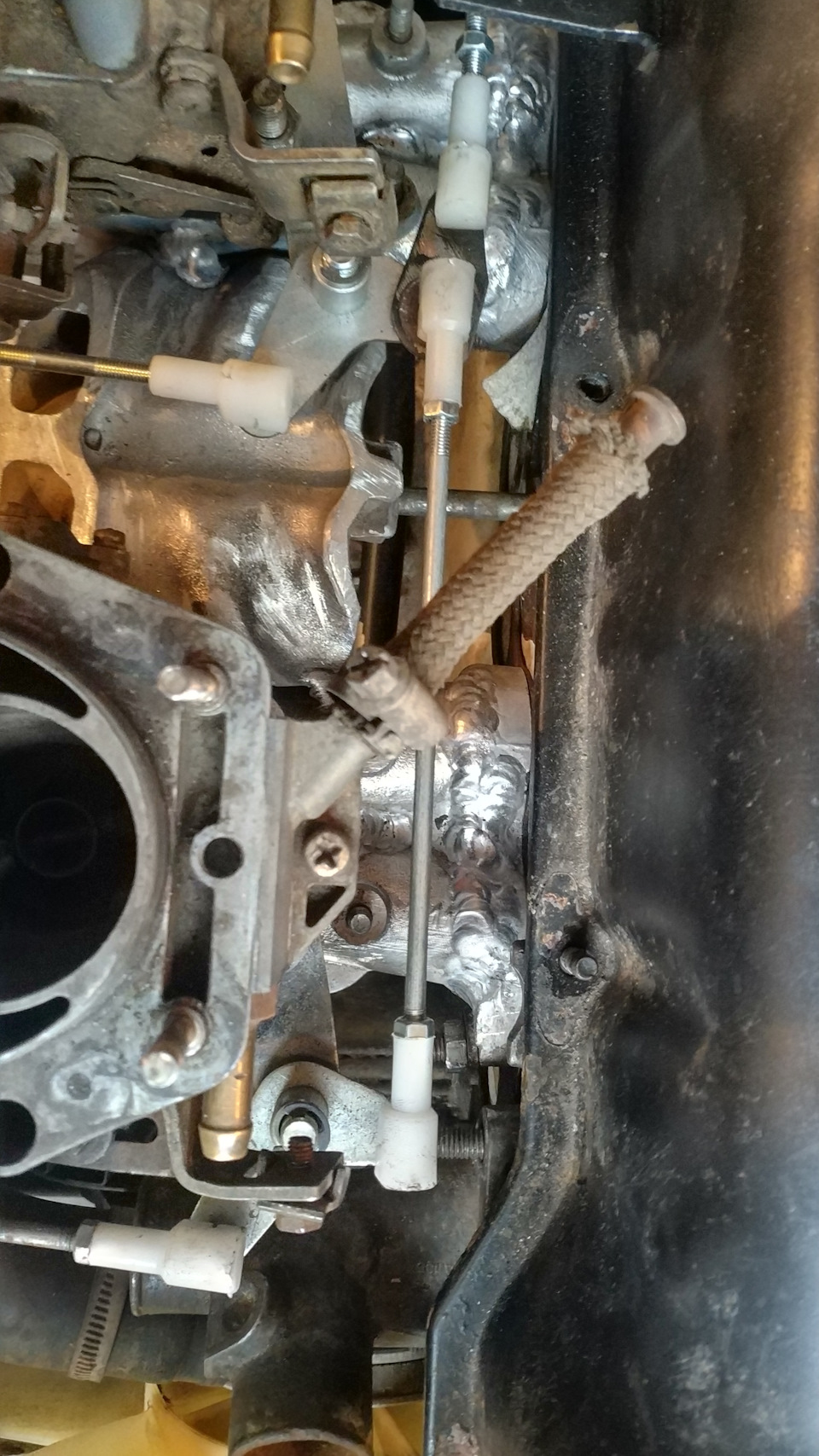

Затем берём вторую длинную тягу и примеряем её от нового одинарного крепления до тяги педали газа у моторного щита. Её надо отмерить, отрезать и загнуть под углом 90 градусов, чтобы как по заводу.
После того, как конструкция собрана, нужно всё точно выставить, чтобы всё работало синхронно (поверьте, это не сложно и легко делается на глаз)
Вуаля! Теперь, при нажатии на педаль газа у вас открываются сразу две заслонки!
ВАЖНО! дополнительные крепления, пружинки и т.д. в данной конструкции не нужны, потому что теперь две пружины будут тянуть назад приводы и педаль будет очень тяжёлой, по сравнению со стоком.
Можно поставить пружину помогающую тянуть заслонки, но мне нравится тяжёлая педаль, ощущения гораздо более приятные.
Теперь нам осталось лишь синхронизировать тросы заслонки.
Для этого сразу достаём тросы из каналов и один рычаг.

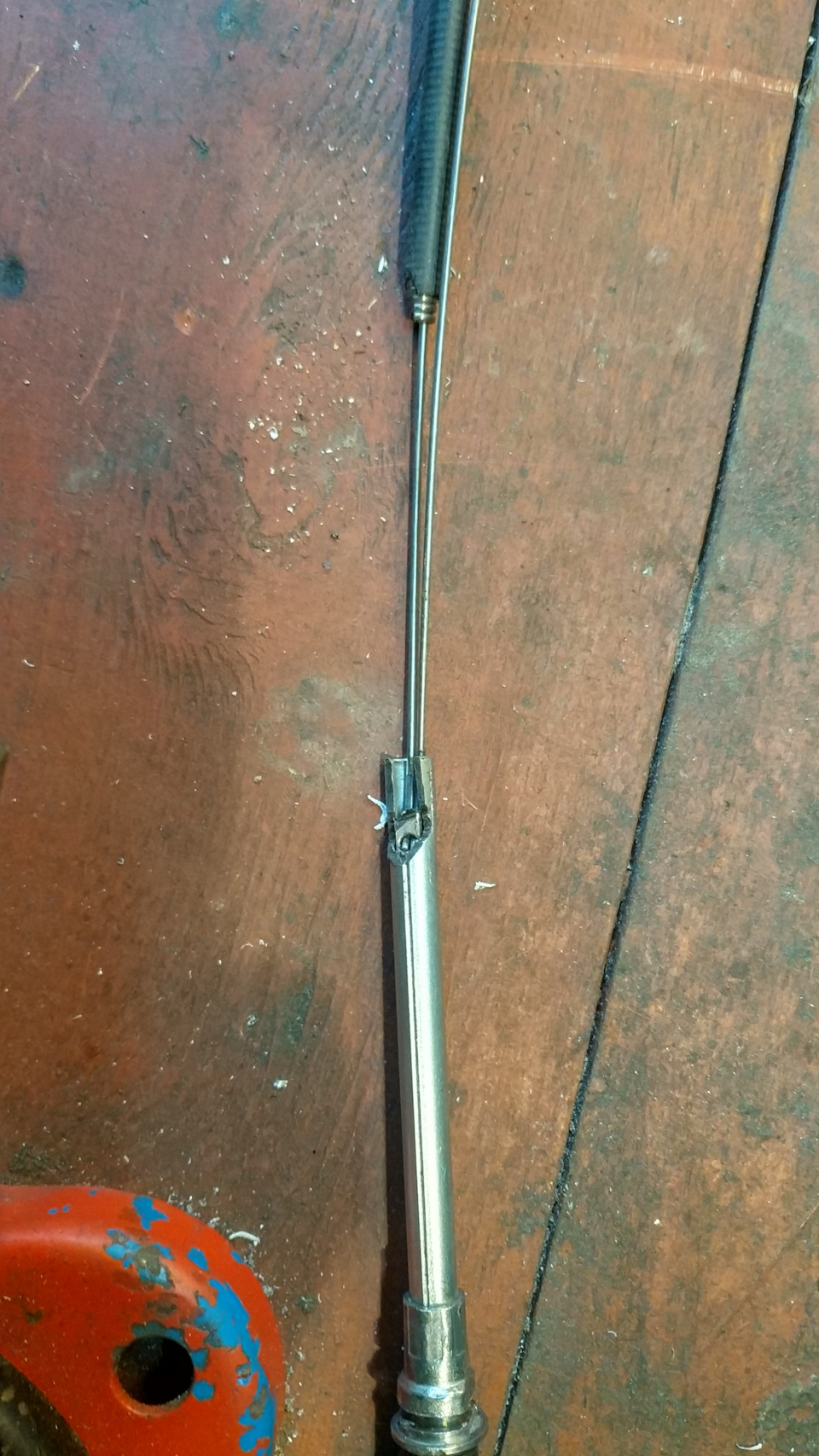

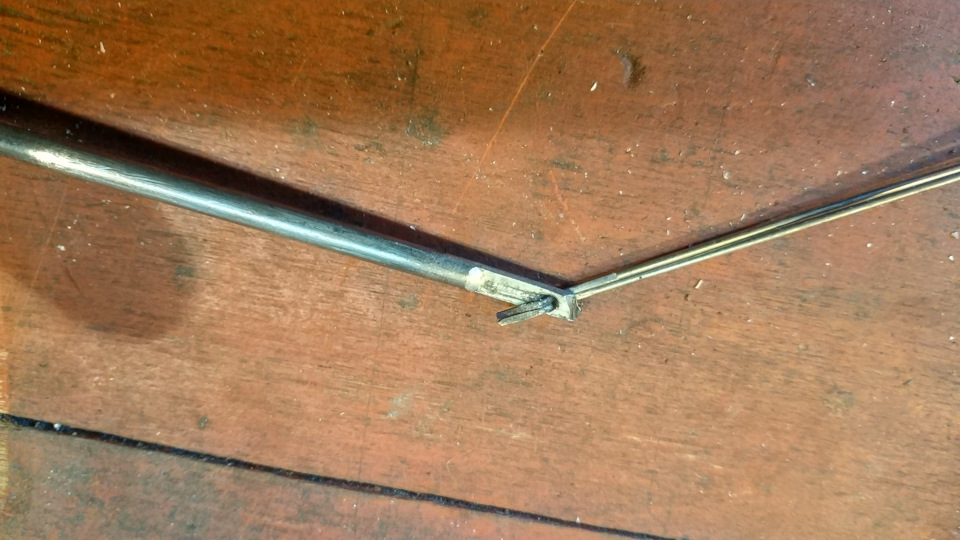

S-образные концы тросов надо немного подточить по ширине, чтобы они пролезли в одну проушину.
Саму проушину на рычаге надо немного рассверлить, чтобы туда вошли оба троса.
После того как тросы помещаются в рычаге переходим к доработке оплётки.
Сразу отпиливаем обе оплётки от металлических креплений (которые фиксируются под приборкой).
Достаём старый трос с оплёткой, если вы этого ещё не сделали.

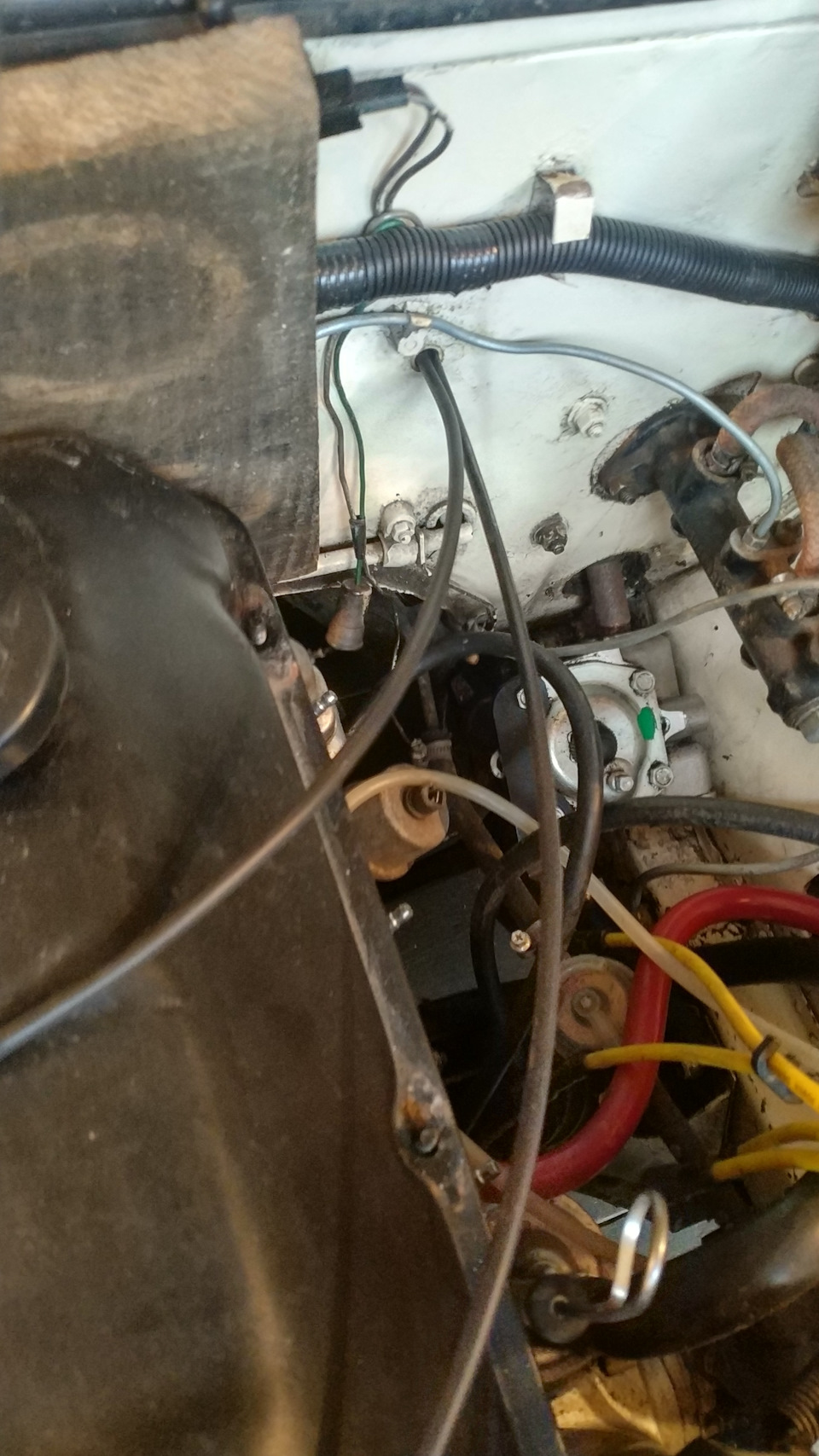

Просовываем 2 оплётки через моторный щит (это трудно, но возможно).
Вставляем тросы в оплётку, пропускаем оба троса через крепление привода заслонки и просовываем крепления тросов в рычаг.
После этого крепим всё по заводу и просовываем тросы до конца.
Далее примерка тросов по месту.
Как только всё примерено — отрезаем и прикручиваем на места.

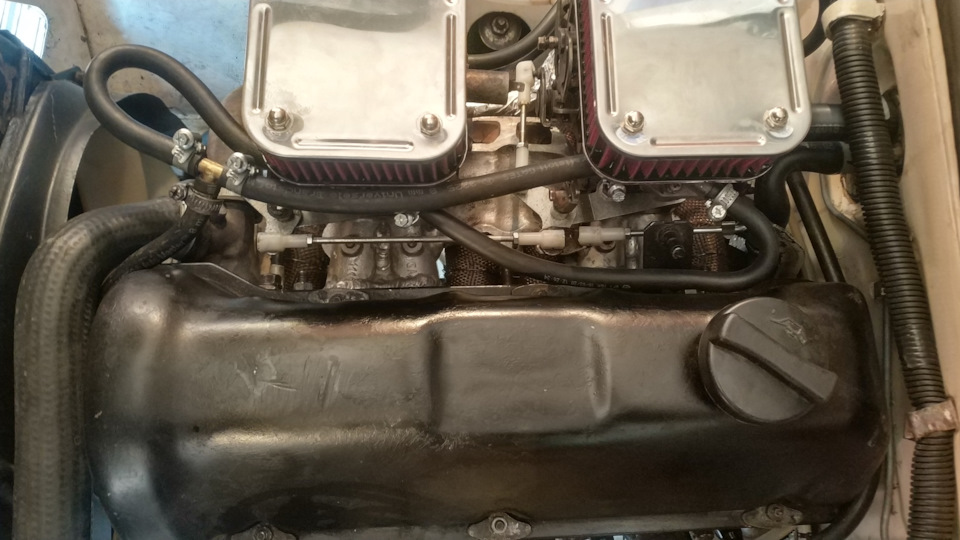

Всё, готово, два карбюратора синхронизированы, все заслонки открываются и закрываются вместе.
Как по мне, такая система проще в регулировке и надёжнее, чем тросы, а ещё чистопороднее=))
Всем спасибо за внимание, если что-то не понятно, спрашивайте в комментариях, всем отвечу!
Не переключайтесь
Лада 2107 // // DRIFT CAR (( (( › Бортжурнал › 2 карба на ВАЗ
►Итак начнем:
Дело в том, что на больших оборотах двигателю не хватает:
►1. воздуха;
►2. топлива
►При большом пробеге видно, что поршни второго и третьего цилиндра более черные (переобогащенная смесь), а первого и четвертого цилиндра светлые (обедненная). Вопрос решается установкой двух карбюраторов, которые дают более сбалансированную подачу топливовоздушной смеси, чем один пусть даже навороченный карбюратор.
При 2-х карбах двигатель очень хорошо тянет на низах (момент) и на верхах тянет очень нехило (мощность).
►Для установки сего девайса нам понадобится следующие инструменты и материалы:
— нужны будут ключи и отвертки разных размеров, плоскогубцы, дрель, болгарка, ну и тиски, конечно.
— из материалов нам понадобится, естественно, два карбюратора одной модели, я устанавливал самые простые Веберы модели 2106, также другие спецы ставили и «Солекс» модели 21083, я думаю можно и другие поставить при желании. Также нужно два коллектора от Оки, как оказалось, найти их не так-то и просто, также нам понадобится всякая мелочь типа тройников на бензин, тосол, вакуум, ну и, естественно, все эти шланги. Помимо этого может понадобиться шарошка по металлу и детали привода газа.
Итак, приступим к описанию установки двух карбюраторов.
►Для начала, если у вас в машине есть подогрев нижней части карбюратора, я рекомендовал бы слить тосол, после чего снимаем карбюратор. После этого откручиваем гайки крепления коллектора (их там пять) и снимаем аккуратно коллектор, затем берем купленные коллектора от Оки и одеваем на них карбюраторы. Сначала на первый коллектор потом на второй, потом рукой открываем обе камеры карбюратора и смотрим, не торчат ли где-нибудь края коллектора (особенно это касается карбюраторов типа Вебер). Если не торчит, значит нормально, переходим ко второму карбюратору и коллектору и делаем тоже самое. Если все-таки эти края торчат, то берем дрель, вставляем в неё шарошку и зажав в тиски коллектор стачиваем эти края. Работа в принципе несложная, но долгая, делать нужно её аккуратно. После проделанной работы опять одеваем карбюратор на коллектор и смотрим, торчит край коллектора или нет. Если да, то повторяем операцию с шарошкой.
►Затем берем коллектора ваз 2104 и смотрим каналы. Как показывает опыт, качество производства настолько паршивое, что на моих коллекторах внутри торчали шпильки, тем самым создавая бешеное сопротивление потоку. Если таковые выступы имеются, то их надо ликвидировать.
►После этого необходимо примерить коллекторы к головке блока, а потом по месту сделать прорези под резьбу. Это тоже не сложно. После этого надо правильно выставить коллектора, обычно для этого надо снимать головку блока, но я выставлял и так, попал практически точно.

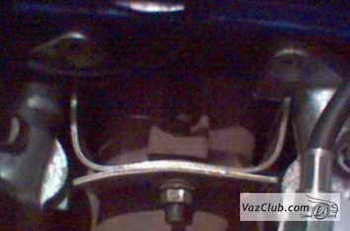

Затем необходимо изготовить центральный крепеж коллекторов. Я изготовил из полоски стали толщиной 3-4 мм, но можно и из чего ни будь другого.
Коллектора крепятся двумя гайками по краям (для этого уже сделаны прорези болгаркой), одним в центре и двумя (самыми неудобными) внизу ближе к центральному крепежу по гайке на коллектор. Для этого будет необходимо изготовить две металлические пластины, которые и будут прижимать коллектора (это важно, ибо если в этих местах не прижать, то тосол пойдет в цилиндры и мотор будет плохо работать, проверено на своём опыте).
вот так это будет выглядеть в промежуточном варианте:
►Итак, коллектора мы закрепили и можно идти дальше. Теперь через тройники подключаем подогрев коллекторов и вакуумный усилитель тормозов (если его нет, то эти отверстия придется заглушить)
►Теперь берём карбюраторы и ставим как на обычный коллектор.
По карбюраторам надо сказать, что желательно, чтобы они были одинаковы, и комплектующие тоже были одинаковые. При установке винты качества и количества на обоих карбюраторах надо отвернуть на одинаковую величину.
Теперь, когда карбюраторы стоят, пришло время заняться приводом газа. Если карбюраторы солекс, то там проще сделать тросиковый привод. Для них есть специальные пластиковые накладки, которые одеваются на карбюратор в месте крепления тяги газа. Если посмотреть, то понятно. Для веберов их надо будет переделывать. Лично я покупал два тросика газа от таврии, они где то 40 см в длину, и делал обычный привод. Конец тросиков закреплял на тех пластиковых штучках и в том месте где к педали газа крепились старые тяги, кронштейны для крепления внешнего покрытия тросика сделать очень просто.
►Главное, сделать чтобы заслонки открывались как можно синхронней. Теперь, залив слитый тосол, можно пробовать заводить. Естественно, все шланги желательно затянуть хомутами, с первого раза может и не завестись (у меня завелась со второго). Фильтр каждый может сделать как ему угодно, я вырезал болгаркой из листа метала четыре овала по размеру обычного фильтра, поставил на каждый карбюратор ваз 2105 по фильтру.
►После того, как мотор завелся, его нужно прогреть, после этого его нужно отрегулировать. Можно обратиться к байкерам, которые регулируют с помощью планки вакуумметров многокарбюраторные мотоциклы. Можно сделать эту планку самому из эконометров, но у них как и у всех вазовских приборов погрешность будь здоров, для начала их нужно откалибровать. Я регулировал датчиком качества смеси ИКС-1, он вкручивается вместо свечи и можно наблюдать цвет смеси, она должна быть светло голубая на холостых оборотах. Сначала в первом, потом во втором, и так далее, везде должен быть одинаковый цвет смеси. Винтом количества надо выставить обороты, вот собственно и все, подсос сделать не трудно, хотя летом мотор и без него неплохо работает. Что касается эксплуатационных показателей, то фразы, мол, расход большой, откровенно говоря, чушь, у меня расход составил 9.5 — 10 литров на сотню в городе и 8.5 литров по трассе при скорости свыше 100 км/час. На момент написания статьи было отъезжено более 1000 км, и данные по расходу не изменились.
По поводу динамики, машина ваз 2107 разгоняется на порядок быстрее, охотнее работает на высоких оборотах, на низких неплохо тянет, в общем одни плюсы. Минус я нашел только один — цена, ну и еще провал небольшой есть, если на низких оборотах (1000-1800) резко газ нажать, но его можно убрать. При испытаниях по трассе машина разгонялась без особого напряга до 160 км/час на 4-й передаче при 6000 оборотов, и это не предел.
Два карбюратора: процесс установки
В результате разной длины впускных коллекторов часть цилиндров работает на обогащенной смеси, а часть на обедненной. Это не позволяет двигателю развивать полную мощность. Падение максимальной скорости и медленный разгон автомобиля заставляют владельцев прибегать к модификации системы питания мотора. Установка двух карбюраторов делает подачу топливовоздушной смеси более равномерной, что приводит к увеличению как крутящего момента, так и мощности двигателя железного коня.
Инструменты и комплектующие необходимые для установки двух карбюраторов
Для произведения монтажных работ потребуется:
Из комплектующих потребуется:
В процессе установки карбюраторов может потребоваться зафиксировать шланги, поэтому перед началом работ желательно приобрести набор хомутов.
Подготовка модернизации системы питания двигателя
Для того, чтобы поставить два карбюратора рекомендуется первоначально слить тосол через, служащий для подогрева топлива. После этого необходимо произвести демонтаж части топливной системы. Для снятия впускного коллектора требуется открутить пять болтов его крепления.
Подсоединение карбюратора к коллектору выполняется не на автомобиле. Данный вид работ проводится при хорошем освещении. Подсоединив поочередно карбюраторы к впускным коллекторам Оки, требуется открыть обе камеры и проконтролировать состояние стыка. Категорически запрещено допускать, чтобы края коллектора торчали над стыком. Топливовоздушная смесь на большой скорости будет завихриваться на стыке и двигатель будет работать с голоданием.
Для устранения выступающих краев используется шарошка по металлу вставленная в шуруповерт либо дрель. Следует добиться максимально гладкого перехода между деталями. Для лучшего результата можно воспользоваться наждачной бумагой или специальными шлифовальными пастами.
При визуальном осмотре возможно обнаружение наплывов и дефектов литья как карбюратора, так и коллектора. Автовладелец, который самостоятельно устанавливал и тюнинговал топливную систему знает об необходимости доделок, а новичок может удивится торчащим шпилькам внутри коллектора. При этом возникает сильное сопротивление воздушному потоку, что значительно уменьшает эффект от установки двух карбюраторов.
Монтаж на автомобиль
После подгонки и доработки коллекторы примеряются к головке блока цилиндров. В нужных местах делаются прорези под резьбу. Контролировать состыковку коллектора с ГБЦ можно как со снятием, так и без. Для надежной фиксации требуется сделать центральный крепеж. Для этих целей подходит полоска стали толщиной около 4 мм.
Фиксация производится тремя гайками. Одна из них располагается по центру, а две — по краям. Рекомендуется заранее подготовить две пластины, фиксирующие впускной коллектор в нижней части. Выполнение данной операции предотвратит попадание охлаждающей жидкости в камеру сгорания.
По завершению монтажа коллектора требуется подключить систему охлаждения и вакуумный усилитель тормозов. При отсутствии последнего следует установить заглушку. После этого производится монтаж карбюраторов.
Особенности установки карбюраторов
Устанавливать лучше два новых карбюратора. Параметры их должны быть идентичными. Следует проверить положение винтов качества и количества смеси. В случае необходимости производится настройка. Важно, чтобы регулировочные винты были вывернуты на одинаковую величину.
Все шланги требуется надежно зафиксировать хомутами. Для обеспечения надежной и долговечной работы важно поставить воздушный фильтр. Так как в стандартном изготовлении имеется всего один фильтр, требуется доработка. Как сделать фильтр, зависит от смекалки автолюбителя, но главное, чтоб не допускалась ситуация работы двигателя напрямую. Вариантом изготовления фильтра является вырезание корпуса из листовой стали по размеру фильтрующего элемента.
Следующим этапом является получение синхронности работы при воздействии на привод газа. Для управления карбюраторами Солекс используется тросиковый привод. Ставим стоковую пластиковую накладку и второй карбюратор синхронизируется с первым. Пробный пуск двигателя покажет насколько правильно проведена предварительная регулировка.
Окончательная регулировка проводится на прогретом двигателе с использованием вакуумметров, предназначенных для многокарбюраторных байков. Также для этих целей можно применить:
Установив два карбюратора на ваз, в процессе эксплуатации следует следить за состоянием свечей каждой пары цилиндров. Отличный от нормального цвет электродов расскажет про чрезмерное обогащение или обеднение смеси, питающей двигатель. Определившись какому карбюратору требуется регулировка, необходимо добиться оптимального состава смеси. При этом важно, чтобы двигатель стабильно работал на любых оборотах
Результаты модификации
Основным опасением, возникающим у автовладельцев, производящих тюнинг, является появление чрезмерного расхода топлива. Двигатель, работая с двумя карбюраторами, потребляет топливо в пределах нормы, так как увеличение мощности происходит в основном за счет более оптимального соотношения топлива с воздухом в каждом цилиндре.
Возрастание потребления бензина возникает лишь за счет более агрессивного стиля езды, который наблюдается после прироста крутящего момента и мощности. Автовладельцы дают максимальную подачу топлива в цилиндры, стартуя на светофорах, так как динамические характеристики, в результате данной модернизации, возрастают на 10-15%.
Надежности данной системы на высоком уровне. Наличие дополнительных узлов хоть и повышает риск поломки, но при правильном выполнении монтажных и регулировочных операций карбюраторы долгое время не потребуют вмешательства владельца.
Установку второго карбюратора нельзя отнести к легкому тюнингу. Автовладельцу следует реально оценивать свои силы перед началом модернизации. Пойдя на риск, результат не заставит себя долго ждать. Существенное улучшение тяги на низких оборотах благодаря большому крутящему моменту и увеличение максимальной скорости стоят вложенных усилий по установке двух карбюраторов.
