Как сделать двухполосную колонку
Volkswagen Jetta trendline › Бортжурнал › Домашная двухполоска на коленке
Решил выложить как сделать самому двухполосную колонку дома, т.к. материал разбросан по разным сайтам, решил создать руководство для тех кто делает впервые.
Если делать как положено и сложно:
Инструмент: измерительный микрофон типа Nady CM-100 или Behringer 8000, предусилитель для него,
«коробочка» ARTA BOX www.artalabs.hr/appnotes/…_measuringbox-rev4eng.pdf,
Паяльнег (рекомендую кстати Сt-brand ct-97npd)
Программки ARTA, Unibox, Edge, LspCad. Инструкция по измерению АЧХ, ФЧХ, Импеданса, Тиля-смолла здесь cxo.lv/soft/comsoft/92-artasoftwarecomplex
Как делать по уму (сложный правильный вариант):
1. Измерить параметры Тиля-Смолла басовика c помощью коробочки ARTA BOX и комплекта программ ARTA.
2. Подобрать ящик и фазоинвертор в программе Unibox.
3. Посмотреть как «морда» колонки и расположение динамиков будет влиять на АЧХ в проге Edge.
4. Измерить АЧХ, ФЧХ, Импеданс динамиков двухканальным способом с помощью ARTA и коробочки Arta Box – динамики в ящике, с фазиком, без фильтров, каждый динамик отдельно на его оси.
5. Подставить данные измерений в программу конструирования фильтров LSP CAD и набросать фильтр, подогнав необходимую АЧХ/ФЧХ.
Самое трудно это достать дорогой микрофон, предусилитель и сделать коробочку Arta Box (без неё нельзя мерять параметры тиля смолла, ФЧХ, и импеданс).
как сделать 2х полосную фазоинверторную колонку «на коленке» без измерений Тилля-Смола, без дорогого микрофона и «коробочки»:
Но если есть набор динамиков которых нет в проектах тогда самому «сшивать».
Главное условие – мы на руках имеем мидбас на который известны параметры Тилля – Смолла (на все покупные динамики типа Vifa, Wavecore, Scanspeak, Seas, SB Acoustoc — есть Datasheet на сайте, где всё указано.
Инструмент
Капсуль микрофона Panasonic WM61A – на ебей их миллион www.ebay.com/sch/i.html?_…=Panasonic+wm61a&_sacat=0
К нему припаивается шнур и штекер jack и втыкается в звуковую карту компа напрямик. Он показывает практически идентично с измерирельным микрофоном, единственное завышает плавно область от 5 кгц до 20кг примерно на 3-5 дб.
Программки ARTA, Unibox, Edge, LspCad. Инструкция по измерению АЧХ, ФЧХ, Импеданса, Тиля-смолла здесь cxo.lv/soft/comsoft/92-artasoftwarecomplex при наличии лишь одного микрофона без ARTA BOX нужно читать про вариант одноканальных измерений.
Подставляем данные в Unibox и смотрим рекомендуемый ящик.
Потом определяемся примерно с размерами ящика и подставляем данные в программу Edge – она покажет Buffle Step. Это эффект когда СЧ имеют подъём на расстоянии от колонки, и эта программа показывает частоту и амплитуду этого подъёма.
Бафл степ появляется на расстоянии более метра. Т.е. у колонки с ровной АЧХ измеренной на расстоянии более метра если — АЧХ при измерении в упор (с 1-3 сантиметров) будет иметь вот такую форму
Buffle Step:
Сначала надо измерить АЧХ динамиков в ящике.
Если у вас есть возможность делать это в безэховой камере или хотя бы на улице, где нет отражений от стены – то мерять лучше с расстояния прослушки (метра 3?) ну или хотя бы с 1 метра. И сводить колонку сразу на ровную АЧХ.
Если это делается в квартире, то на растоянии 1 метр будет «забор» в котором трудно разобрать что да как…
Поэтому я рекомендую мерять с 1-3 см (в упор) и сделать провал на СЧ «на глаз» вернее «на слух» — где то 4-6 ДБ, Определить где делать яму — в этом поможет программа Edge

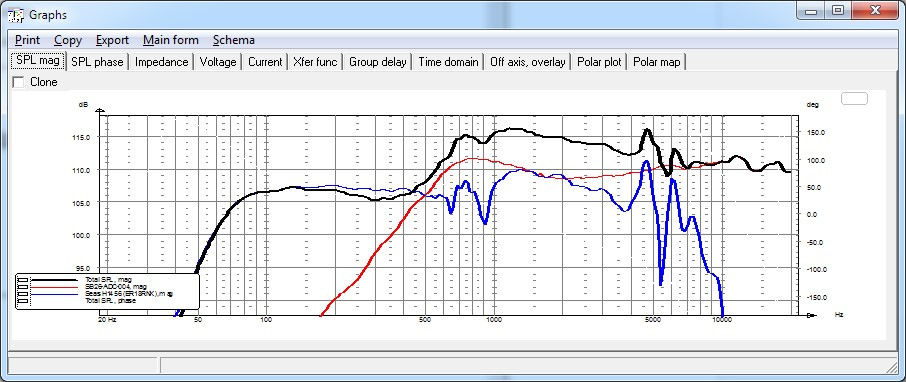

АЧХ моих динамиков в ящике, без фильтров, замер с 35 мм.
Синим – мидбас, Красным – ВЧ, чёрным – общаяя АЧХ

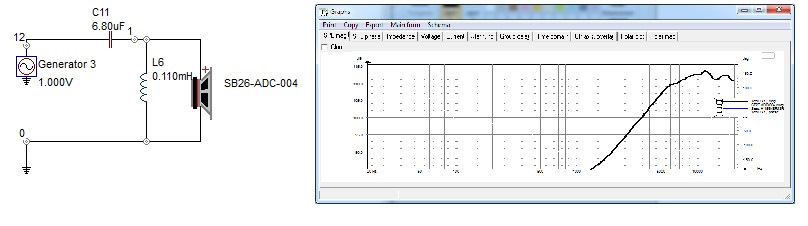

Соответственно если кондёр или катушка добавляются параллельно динамику, то их влияние противоположно.

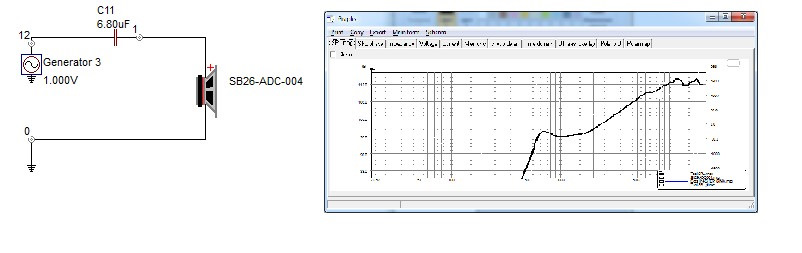

Комбинация когда кондёр последовательно, а катушка параллельно – фильтр 2го порядка, более крутой срез имеет.
Классический вариант фильтра двухполоски выглядит вот так

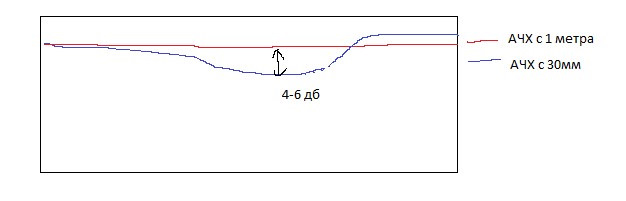

АЧХ измеренная с 35мм выглядит примерно вот так – обратите внимание напровал СЧ, с расстояния 1 метр его не будет и АЧХ будет ровной.
С помощью микрофона и АРТА подгоните каждый динамик в отдельности под эту картинку.
Потом, когда будете замерять результат – найдите положение микрофона, где АЧХ будет без провалов. В идеале, правильно – на оси ВЧ, у меня в этом варианте – ровная АЧХ на оси мидбаса.

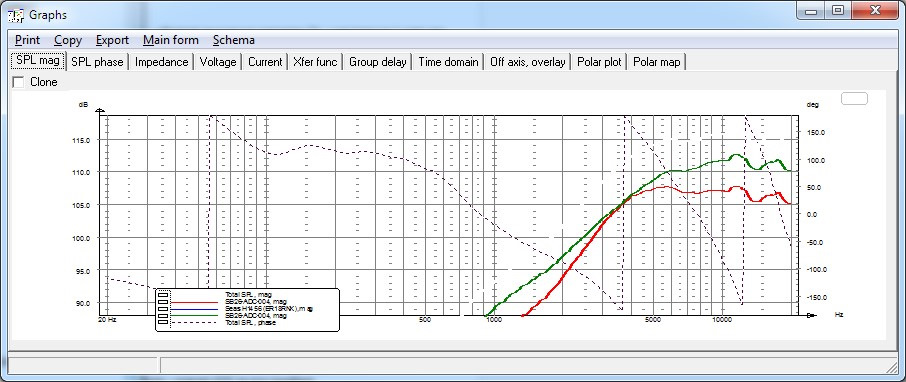

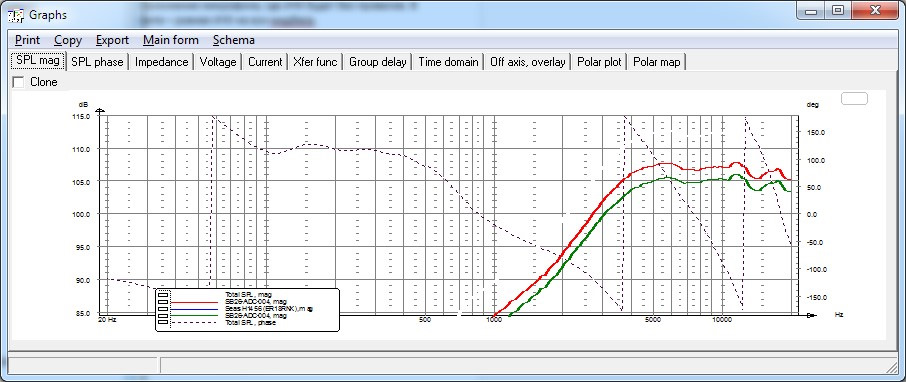

Параллельный резистор (R2) равномерно поднимает/опускает АЧХ пищалки
Наглядно это легко увидеть покрутив LSPCAD даже «пустой» без подгруженных АЧХ динамиков – изменяя номиналы элементов можно увидеть как они влияют на итоговую АЧХ

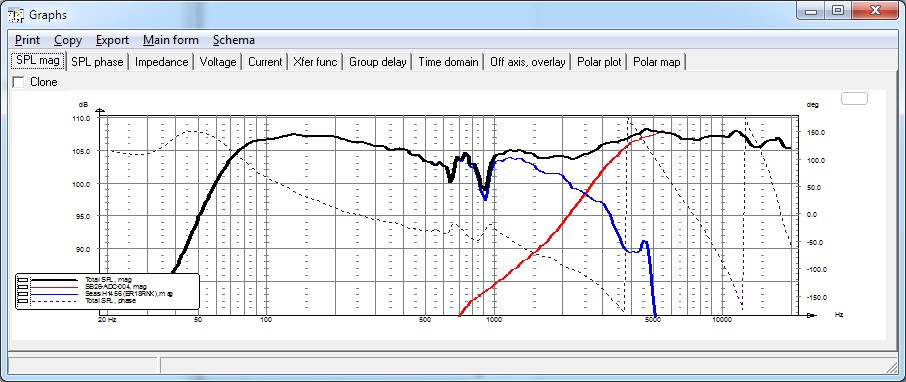

Т.е. наша задача играясь элементами подобрать нужную АЧХ каждого динамика и проконтролировать «Сшивку» измерив итоговую АЧХ.
Режекторы:

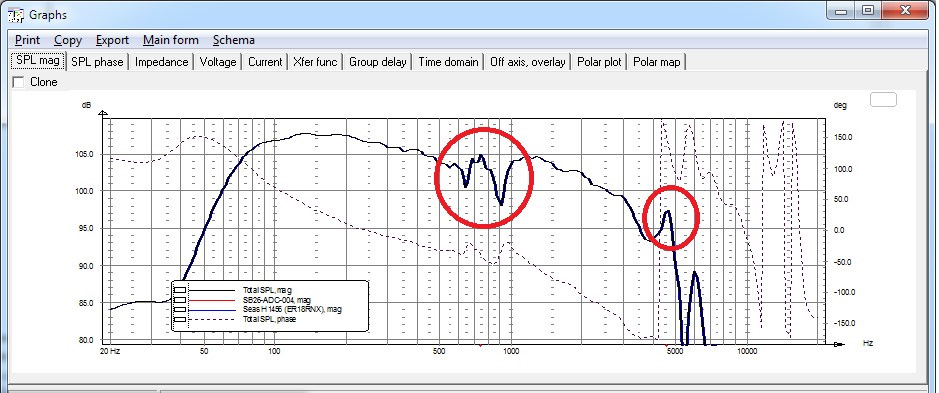

Скорее всего когда вы соберёте простой фильтр для мидбаса вы столкнётесь с двумя типичными «проблемами» — клыки резонансов ящика где то на 500-1000 герц и диффузора на АЧХ где то 4000-5000 герц.
Для их «вырезания» в схему добавляются режекторы, узкой полосой подавляющие эти выбросы
Зуб на 750гц выглядит как забор, но уже на расстоянии метра провалов нет, но увеличивается пик на 750гц и он очень противный на слух – кричит, заставляет делать рок и электрогитары потише т.к. слушать невозможно.
Вырезал его режектором R8+C9+C10+L5. Красным – без режектора. Синим – режектор R8+C9+C10+L5 принижает область пика на 750гц, при этом понижается так же уровень частот всех которые выше
Зуб на 4.5 кгц слышно только если мидбас играет без твитера — чирикает, с твитером вроде не слышно его… Но я все равно вырезал его для собственного спокойствия – ниже это картинка из симулятора, а реальный микрофонный замер стал показывать очень красивый срез.
Вырезал его режектором на 4.5 кгц R7+C8. Синим с режектором, красным без:
Превращение однополосной акустики в двухполосную своими руками
Много времени назад я задумался о покупке акустики для компьютера. Денег было немного и мой выбор пал на Microlab X-3/5.1. Акустика для своей цены (3,5 тыс. руб.) добротная, и обладает интересной особенностью: сателлиты состоят из двух частей, вращающихся друг относительно друга вплоть до 360 градусов (180 в одну и 180 в другую сторону). В обеих частях стоят одинаковые среднечастотные (СЧ) динамики. Казалось бы, зачем? Да всё просто – для большей мощности и большей «зоны покрытия».
В общем, всё меня в этой акустике устраивало. До поры до времени. Пока я не начал понимать – чего же в ней не хватает. Басов достаточно, СЧ играются добротно, а вот высоки частоты (ВЧ) хромают (ведь нет простых ВЧ динамиков). Поэтому в одно прекрасное утро в голову постучалась идея – почему бы не заменить один динамик в сателлите на ВЧ?
Перво-наперво, я поехал на радио-рынок и прикупил себе ВЧ динамик.
Специально искал подходящего размера. Имя ему – 4ГДВ-1 8 Ом. Динамик хороший, недостаток всего один – он не имеет магнитного экранирования, следовательно, нельзя располагать сателлит рядом с телевизором/монитором.
В сателлите динамики подключены последовательно (каждый по 4 Ом), а просто так заменить СЧ динамик высокочастотным – нельзя. Поэтому я занялся поиском подходящей литературы. Больше всего понравились труды «широко-известного в узких кругах» г-на Клячина. Очень подробно и понятно у него описаны многие важные электрические понятия и параметры. Т.к. я не являюсь профессионалам в этом деле, то труды изучал очень долго, немного пообщался с народом на форумах и понял, что мне надо сделать – кроссовер.
Не буду долго томить, а сразу выложу итоговую схему кроссовера (именно для моего случая)
Схема была создана не без помощи добрых людей с форума.
Для понятия принципа действия фильтров приведу картинку с полезной информацией.
Рассмотрим фильтр для ВЧ динамика. Тут всё просто. В моём случае достаточно одного элемента – конденсатора, который забирает все частоты, ниже заданной.
А вот фильтр для СЧ динамика чуть сложнее. Тут уже применяется и конденсатор и катушка. Последовательно с конденсатором стоит сопротивление – сделано это для корректировки чувствительности динамика.
Получается добротный СЧ фильтр, принцип работы которого нарисован выше.
И, наконец, добавлены сопротивления для корректировки результирующего сопротивления. Раньше было 8 Ом (4+4), и если же итоговое сопротивление будет меньше старого значения, то есть риск испортить усилитель (с вероятность в 100%). А т.к. динамики в новой схеме подключаются последовательно, то пришлось добавить довольно большие сопротивления (14 и 8 Ом). Конечно, это немного скажется на громкости (звук будет чуть тише), но это не страшно, т.к. можно будет регулятор громкости чуть больше выкручивать.
С электрической частью разобрались. Осталось всё это дело собрать и установить новый ВЧ динамик вместо старого СЧ. Вот что из себя представляет сателлит (одна декоративная сетка снята).
Исследования способов замены динамика на ВЧ привели к тому, что необходимо было подвергнуть ВЧ динамик небольшой доработке – пришлось удалить «лишние» мешающиеся пластмассовые выступы. Смотрите следующее фото.
После такой модификации я обнаружил, что при надевании декоративной сетки она жёстко фиксирует ВЧ динамик. Т.к. ВЧ динамик (в отличие от СЧ и НЧ) не имеет свойства вибрировать в процессе воспроизведения музыки, то в большей фиксации он и не нуждается, вполне достаточного такого прижима.
И так, элементы кроссовера размещены внутри (благо, места они занимают очень мало), ВЧ динамик сидит на новом месте и вот конечное фото (с надетой декоративной сеткой).
Отличить новый сателлит от других крайне сложно – лишь серебристый цвет купола выдаёт ВЧ динамик (но разглядеть его сквозь декоративную сетку крайне сложно).
Вот и вся процедура модификации. По сути, можно подвергнуть такой модификации все свои сателлиты. Но необходимо задуматься о том, нужно ли это? В домашних кинотеатрах главным звеном являются центральная и фронтальные колонки. Тыловые колонки обычно обладают более меньшей «полосностью» (обычно они однополосные). Поэтому логичнее подвергнуть модификации именно передние три колонки. Но если же вы являетесь любителями музыки и при прослушивании включаете все пять колонок, то в этом случае придётся подвергнуть модификации их всех.
Думаю, многие замечали разницу при переходе на «новый уровень». Например, если же перейти с наушников типа «капельки» на накладные наушники. Или же с дешёвых компьютерных наушников на дорогие (а особенно «мониторного» типа). Звук становится принципиально другим.
То же произошло и у меня. В привычном (играх, видео, музыке) я стал слышать новые звуки, звуковая атмосфера стала более детализированной. Результат стоил тех сил, которые я потратил на изготовление кроссовера и установку ВЧ динамика.
А самое главное – финансовые затраты просто смешные. За динамик и электрические детали я заплатил порядка 200 рублей. Если же сделать такую модификацию у всех пяти сателлитов, то получится сумма в 1000 р. Это смешные деньги по сравнению с новой АС, которую мне бы пришлось покупать, откажись я от своей.
Лутовинов Максим (aka. Kok)
21 /12.2005
