Как сделать градацию лекал полочки

Разработка схем градации деталей спинки и полочки

Разработка типовых схем градации лекал

Типовые схемы градации лекал /ТСГ/ разрабатываются для плечевых и поясных изделий применительно к их типовому покрою на основе расчета величин приращений основных конструктивных точек.

Схемы градации по размерам и ростам разрабатываются отдельно.

Для плечевого изделия типовой схемой принято называть схему градации лекал изделия, состоящего из деталей спинки, полочки и втачного (одношовного или двухшовного) рукава.

Для обеспечения принципа идентичности лекал, полученных в процессе градации и построенных по методике конструирования, типовые схемы градации (СГ) разрабатываются на основе расчетных формул соответствующей методики конструирования, с той лишь разницей, что при расчете БК изделия используют величины размерных признаков, а при разработке схемы градации коэффициенты градации этих размерных признаков. В результате при расчете конструкции определяют величины конструктивных отрезков деталей, а при разработке схемы градации величины изменения этих конструктивных отрезков при переходе от размера к размеру или от. роста к росту. При расчете величин приращения отрезков не учитываются имеющиеся в формулах свободные члены, так как они остаются постоянными для любого размера изделия.

При разработке СГ используют те же графические приемы, которые заложены в соответствующей методике конструирования. По данным 121, отклонения линий чертежа деталей крайних размеров, полученные при градации и построенные по методике конструирования, не должны превышать 0,2 см.

При разработке ТСГ используются два способа определения величин перемещения (величин градации) конструктивных точек 121:

Расчетно-аналитический способ используется для точек конструкции,
положение которых определяется величинами конструктивных отрезков,
параллельных осям ОХ и ОУ.

Примеры определения величин градации расчетно-аналитическим способом некоторых точек базовой конструкции мужского плечевого изделия на основе ЕМКО СЭВ приведены в таблице 3 и на рис. 10, а.

В качестве исходных осей градации (OX, OY) приняты линии, проходящие через точку 33. Значения коэффициентов градации размерных признаков, используемые в расчетах, приведены в приложении 2.

Графический способ установления величин градации используется для точек конструкции, положение которых определяется величинами конструктивных отрезков, непараллельных осям ОХ и ОУ. К таким точкам относятся точки пересечения дуг окружностей двух радиусов, дуги и окружности и др.

В основе определения величин градации графическим способом лежит принцип метода группировки. При этом используют тот участок конструкции изделия базового размера, в пределах которого определяется положение искомой конструктивной точки. Выполняют построение этой точки для большего размера на основе предварительно проведенных расчетов. На рис. 10, б приведен пример определения величин градации графическим способом конца плечевого среза спинки без учета раствора вытачки (т. 14).

Таблица 3 – Расчет величин градации некоторых точек БК мужской плечевой одежды по ЕМКО СЭВ /2/

* Основные точки градации имеют те же обозначения, что и конструктивные точки базовой основы.

** Знак «минус» указывает на то, что направление перемещения точки противоположно положительному направлению оси градации.

*** Табличное значение DУ для точки 341 означает постоянство величины П_с,пр. При существующей практике градации в ТСГ предусматривают увеличение П_спр при переходе к большему размеру (см. рис.1).

Рис.10 – Разработка схемы градации по ЕМКО СЭА:

А – определение величин градации расчетно-аналитическим способом

В – схема градации по размерам спинки БК мужского плечевого изделия.

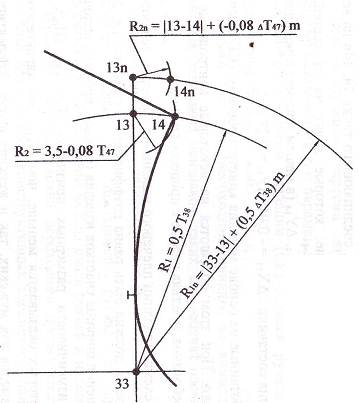

В соответствии с ЕМКО СЭВ положение точки 14 определяется пересечением дуг двух радиусов:

Для построения искомой точки 14n большего (n-го) размера радиусы соответственно будут равны:

Разработанные на основе методик конструирования ТСГ обычно требуют орректировки. При этом опираются на некоторые контрольные параметры изделия и требования, предъявляемые к процессу градации.

Так, в схемах градации плечевого изделия по размерам величина градации ширины изделия должна быть равна коэффициенту градации, т.е. DT16 = 2 см.

Расчет изменения ширины участков изделия (спинки, проймы, полочки) ведется на основе изменчивости размерных признаков (Т₄₇, Т₅₇, Ш_гб), суммарная величина которых оказывается меньше, чем DT16. Это характерно для групп больших размеров как мужских, так и женских фигур. Корректировка ТСГ в этом случае ведется за счет увеличения DШ_спинки и DШ_проймы.

Исходным параметром по вертикали для градации плечевых изделий по ростам является длина тела человека. Межростовые приращения определяются на основе отношения длины изделия к длине тела человека. При градации конструкций женского и мужского ассортимента используют следующие межростовые изменения длины изделий:
