Как сделать грейдер своими руками

Самодельный грейдер

Вы здесь

Вопросы задавать можно только после регистрации. Войдите или зарегистрируйтесь, пожалуйста.

Есть проблема с грунтовыми-полевыми дорогами, интересно кто как и чем вастанавливает полевые дороги?
У кого есть что то для этого делитесь идеями.

Хочу длят гредера использовать раму с трактора ДТ-57

Хочу длят гредера использовать раму с трактора ДТ-57

Мой 320 ый такую махину не потянет

Себе делал из передней оси тракторной телеги на шкворнях.можно ставить под углом. Не заводская, но ровняет

сделан с рамы ск5 нива,поворотная часть с кругом от мазовского прицепа-были на них передвижные сушилки-вагончики.отвал от болотной дтшки.цилиндр от бульдозера дт.десять лет как используется зимой и немного летом.отвал поворачивается в двух плоскостях + регулировка наклона рамы-можно менять наклон профиля дороги.имеется 4 вывода для подключения двух цилиндров к гидросистеме трактора.

фоток ещё есть если интересно.

вот немного фоток проделанной работы:

[quote=кентавр]вот немного фоток проделанной работы:

Грейдер доделали вчера в ночь прошел хороший дождь, опробовали сегодня вроде получается, но еще сыро, дня два еще надо ждать, вот немного наснимал видео: http://www.youtube.com/watch?v=5yfIbR2jnlo
http://www.youtube.com/watch?v=jOVwF62Sc90

Грейдер доделали вчера в ночь прошел хороший дождь, опробовали сегодня вроде получается, но еще сыро, дня два еще надо ждать, вот немного наснимал видео: http://www.youtube.com/watch?v=5yfIbR2jnlo
http://www.youtube.com/watch?v=jOVwF62Sc90

Мне тоже нравится. Лето пролетело, а так была задумка нынче подобный агрегат замутить!

Мне тоже нравится. Лето пролетело, а так была задумка нынче подобный агрегат замутить!

стесняюсь спросить-какую роль выполняет цилиндр возле растяжки-идущий к валу зажатому в стойках для кабины.

стесняюсь спросить-какую роль выполняет цилиндр возле растяжки-идущий к валу зажатому в стойках для кабины.

как то так надеюсь понятно пояснил.

теперь понятно.у меня эту функцию выполняет цилиндр наклона рамы-рама качается на комбайновской балке.

Может пригодится кому.

себе тоже в прошлом году сделал простенький, на базе самодельного минитрактора, грейдер, дорогу после весенней распутицы равнять (пока полусырая). А в этом году выравнивал площадку вокруг дома (фото). Рыхлил культиватором с тремя лапами.

У меня вот такой грейдер, только на фото не той стороной развёрнут, он вращается на 360 градусов и фиксируется под разными углами.

Iseki TU220F. Engine E3AE1-D01K 1.296L

Мужики, попалась рама от какой-то двуоски, но не 2 ПТС-4. Хозяин говорит стояли оси от со ступицами и подходили колеса с Газона. Вся красная, ещесказал, что бочка пожарная небольшая на ней стояла. Вобщем не могу марку определить. Вобщем суть в следующем, пойдет ли рама этого прицепа для грейдера? А еще повилась мысль поворотный круг использовать для поворота ножа. Или поворотный не расчитан на подобные нагрузки?

Мужики, попалась рама от какой-то двуоски, но не 2 ПТС-4. Хозяин говорит стояли оси от со ступицами и подходили колеса с Газона. Вся красная, ещесказал, что бочка пожарная небольшая на ней стояла. Вобщем не могу марку определить. Вобщем суть в следующем, пойдет ли рама этого прицепа для грейдера? А еще повилась мысль поворотный круг использовать для поворота ножа. Или поворотный не расчитан на подобные нагрузки?

ну и покажи раму хоть что ли

Не не покажу пока! Когда показывали металл фотика не было, но попробую сделать фотки. Сегодня на смене, зато инет халявный!

а у нас суки 3джи подключили а скорости всё равно нет.индикатор кажет полную сеть а скорость всё равно как и раньше при 2джи.и просвета не видать.в первую неделю когда подключили-скорость была а потом обрубили.

Здорова мужики.
Подскажите где можно посмотреть или спросить как сделать на МТЗ80 отвал спереди, типа как у дорожников. А то трактор стоит а снег лопатой гребу.
Заранее спасибо.
Иван.

Источник

Сообщества › Сделай Сам › Блог › Автогрейдер по-взрослому

В хозяйстве нужен автогрейдер, т.к. по грунтовке на 8км в день приходится до 10-12 фур груженых гонять.

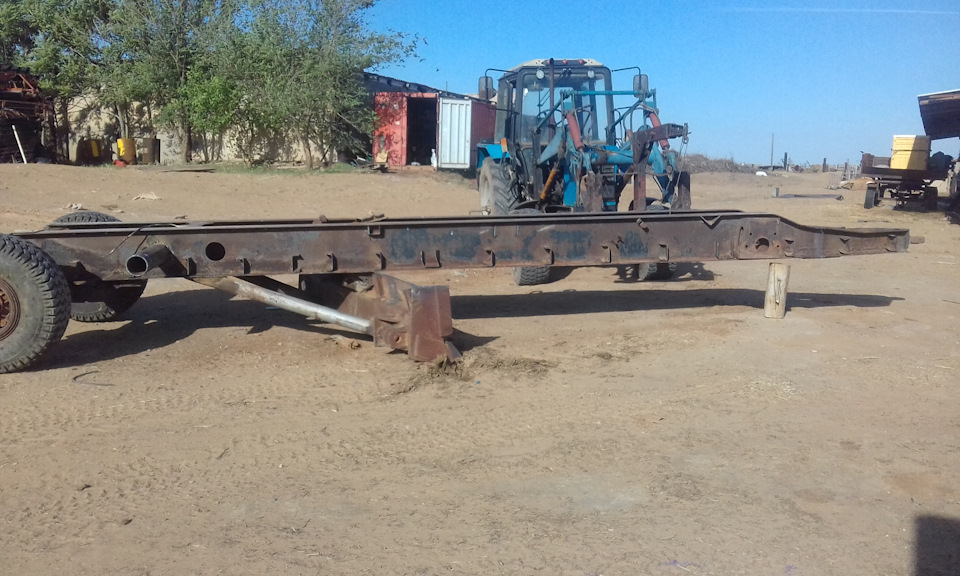

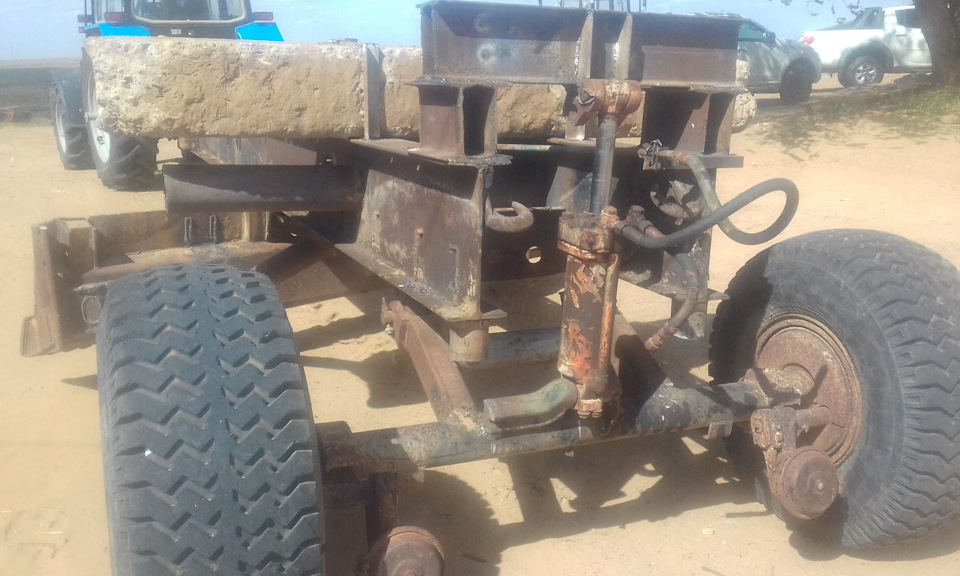

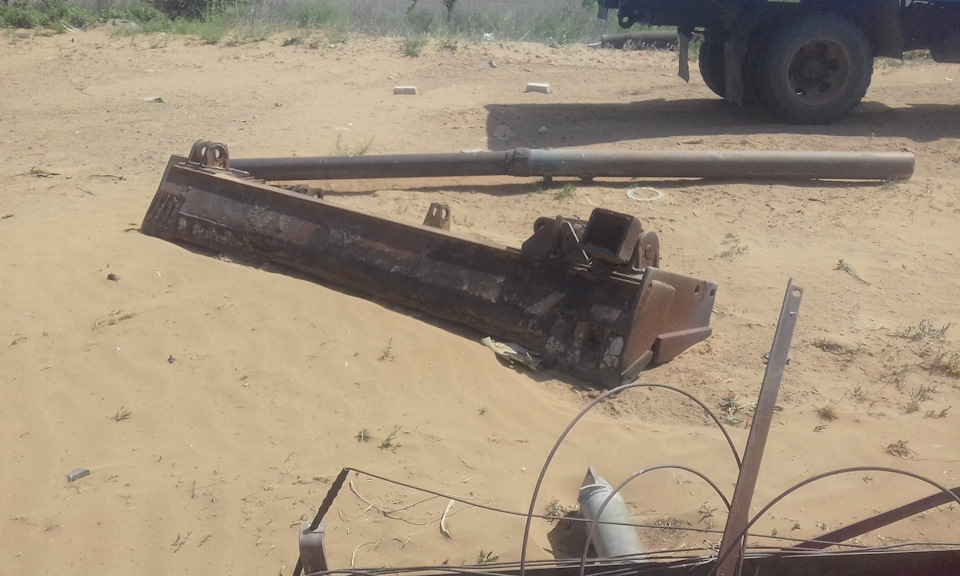

20лет на базе лежала рама полуприцепа одаз. Ось от птс6 и отвал т130 заранее приобретены на пункте приема металлолома. Задняя ось поднимается гидроцилиндром дт75 для проезда через асфальт и т.д.

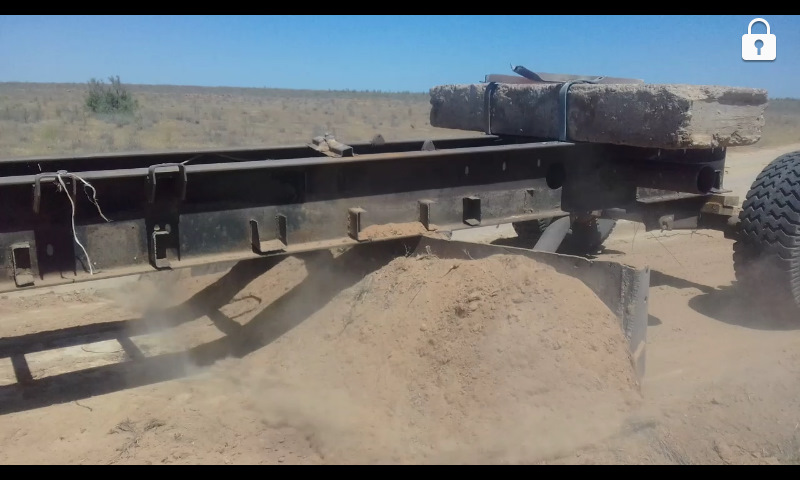

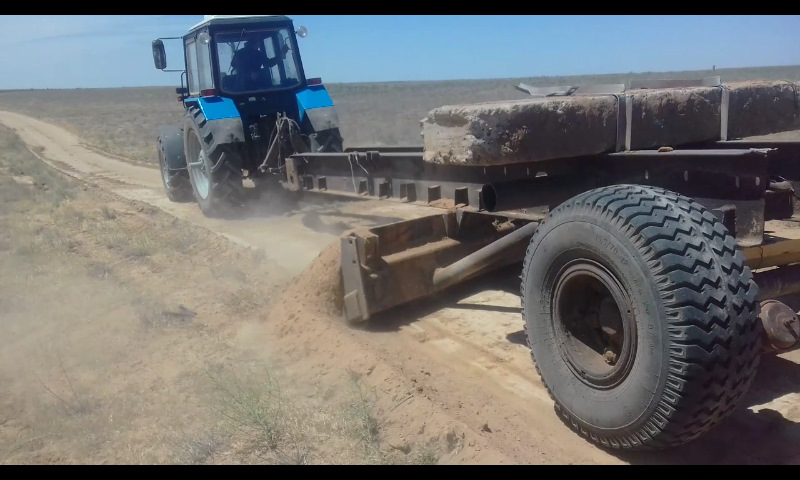

Испытания прошли на отлично. Впереди пркраска

Комментарии 58

Автор — молодец!
Почему-то никто не вспомнил, что в советское время прицепные грейдеры заводского изготовления (подобные) в каждом колхозе были. И всегда перед уборочной все полевые дороги выравнивали, чтобы зерно меньше просыпалось.

2 года в своем регионе искал такой.купить хотел.а когда делал- с пункта приема чермета похвастался резчик что неделю назад порезал! Сделают из него скрепки для школьников и солярис для их родителей

Отлично сделано! Простенько и со вкусом, как говорится…

Ну слава богу кто то что то хорошее сделал!
А то надоело читать про кошельки, часы и мангалы-коптилки из газового балона)))

думаю скоро к тебе прибегут толстомордые с местной адм-ии и выпишут штраф ( за что придумают), т.к. эти конченные не любят произвола челяди. Посмотри ролик в ютьюбе о том, как девушка своими руками заделывала ямы на дорогах, оч. познавательно. Грейдер реально крут.

Не придут. Я сам себе хозяин.илут все лесом.свою валюту введу;)

думаю скоро к тебе прибегут толстомордые с местной адм-ии и выпишут штраф ( за что придумают), т.к. эти конченные не любят произвола челяди. Посмотри ролик в ютьюбе о том, как девушка своими руками заделывала ямы на дорогах, оч. познавательно. Грейдер реально крут.

А он лопату поднимать не будет, асфальт снимет и администрация до него не доедет))))

Аж глаза отдыхают, неужели что-то интересное в череде кошельков, мангалов и часов стимпанк?
Очень толковая самоделка, желаю успехов во всём!

Часы особенно бесят…

Засуха постоянно у нас.беда просто. Дорогу будем проливать, иначе в песке утонем. Чем проливать?- может в след блоге опишу

тада понятно
просто у нас примерно так же
грейдера хватает на неделю а то и меньше
парадокс грейдера — дорога глаже
скорость больше
больше скорость, больше ям
эффект обратный 🙂
хз как у вас возможность — ПГС бы ее отсыпать …

Ётить…Хорошая штука!
А у нас в колхозе перед уборочной дорогу ровняли гусеницей от дт-75, примерно так:

У меня и такая штука есть. И фбс таскали раньше.

Сколково курит, я серьезно!

У них нано, у меня мега)

Не знаю. Не занимаюсь ими

Ааа, просто смотрю работа в полях))

Направление отвала не меняется, вправо или влево?

Наугад поставил и заварил.не ошибся.ошибиться боялся. Сколько видел прицепные грейдеры, доставшиеся людям от колхозов- регулировочные механизмы заржавели или заварены. Т.е. выбрали однажды один угол и забыли

Гилроцилиндр нужно перевернуть, т.к. весь песок сверху

На дт75 так и стоит- песка по-больше бывает

Такое изобретение нужно патентовать, все гениальное просто.
А то менеджеры в КБ изобретают всякую муйню.

Как инженер скажу- патентовать тут нечего. Подобных образцов много аыпускается, но этот лучше- своими руками и дешево

Такие изобретения надо ставить на поток…молодцы

Таким бы да по российским дорогам, ээээх… Гляди и дороги бы ровные были))) Молодец!

Кто-то демагогию развивает, а жизнь требует активных действий сейчас. Молодец!
Прямо как цитата из «Золотого теленка». Вроде «Ударим автопробегом по разгильдяйству и бездорожью!»

А дорогу построить? 🤔

Строю. У себя. Дайте дизтопливо по 15ру- еще где-нить построю. Для фермера дизтопливо более 40руб сейчас- мне тошно от такого диспаритета. Иногда депресняк наваливает и руки опускаются

Строишь — молодец. А за ценой не ко мне.
У нас она на заправках от 43-х рублей 😞

На азс 43. Оптом 41,5. Цена на сх продукцию может быть и на уровне тех лет когда дизтопливо по 15 было… чтото идет не так. Может надо уже не заводить машины.и дороги не будут нужны. как сказал один известный:»а зачем вам машины, если дорог нет?»и посмеялся

Строю. У себя. Дайте дизтопливо по 15ру- еще где-нить построю. Для фермера дизтопливо более 40руб сейчас- мне тошно от такого диспаритета. Иногда депресняк наваливает и руки опускаются

не бзди!если понимаешь, что делаешь что-то, что приносит пользу!

Молодец!
Дай Бог и детям быть таким же рукамозго умными!

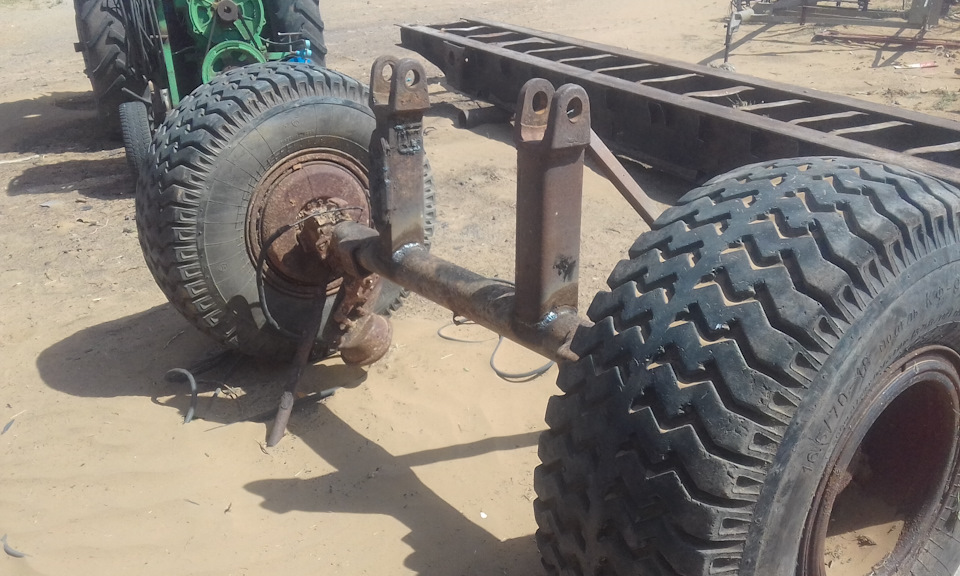

20 лет не знал че с этой рамой сотворить. А оказалось что она для грейдера идеальна. Впереди в двутавры по размерам шарнир от отвала зашел идеально- как для него и сделан- теперь прицепная серьга неубиваемая. Тянет мтз1221 без напряга.регулируется задней навеской легко. И 2 (всего 2) колеса сзади- тоже преимущество- не люблю с покрышками возиться

Только на 1й передаче тянет?

Неет! Режим 1-4, или 3-1даже. Прет отлично. Если грунт зоть немного связный- крутит отвал его, если как кирпич напрессован (как на фото)- крошит и все-равно выпирает вбок

Ширина какая? Полосы резиновой нет? снег чистить сможете?

2,9метра в проэкции. Низ обварен лемехами от плуга.снега у нас не бывает

Вот это я понимаю самоделка! А не то что эти ваши мангалы-хомутатели.

У меня в хозяйстве даже заводская техника непременно с моими доработками. Специфика местности и лкятельности, а чаще экономика требует. Например, картофелекопатели доукомплектованы боковым транспортером- это экономит хозяйству 800руб в день (а копалок 3, итого 2400руб), т.к он заменяет «поправителя»- специального человека, в других хозяйствах он ходит за копалкой весь день и выталкивает картофель что в колею упал

иногда и экономии мало становится…

У меня в хозяйстве даже заводская техника непременно с моими доработками. Специфика местности и лкятельности, а чаще экономика требует. Например, картофелекопатели доукомплектованы боковым транспортером- это экономит хозяйству 800руб в день (а копалок 3, итого 2400руб), т.к он заменяет «поправителя»- специального человека, в других хозяйствах он ходит за копалкой весь день и выталкивает картофель что в колею упал

Источник

Топ-3 способа изготовления ленточного гриндера

Обзор возможных вариантов изготовления гриндера своими руками. Как сделать ленточный гриндер в домашних условиях из болгарки, дрели, двигателя от стиральной машинки. Как сделать поворотный стол для станка.

Среди народных умельцев одной из самых распространенных самоделок является ленточно-шлифовальный станок, который в обиходе называют гриндером (англ. grinder, sander). Изготовить необходимые детали и собрать своими руками гриндер в общем-то несложно, особенно для тех, кто обладает определенными навыками в конструировании и располагает необходимым инструментом и оборудованием. В зависимости от целей домашнего мастера, а также объемов и продолжительности шлифовальных работ размеры, конструкция и материалы, из которых изготовлен самодельный гриндер, могут быть самыми разнообразными.

Некоторые создают станки, которые практически не отличаются от фабричных, используя при этом фрезерованные детали или сложный металлический профиль. Другие для изготовления станины и роликов используют дерево и фанеру. Кроме того, в интернете можно найти немало видеоклипов, в которых авторы демонстрируют свой гриндер из металлолома и остатков различных материалов, хранившихся во дворе или мастерской. На самом деле, из чего изготовлена станина гриндера, не имеет очень большого значения. Главное, чтобы она была достаточно прочной, а ролики располагались в одной плоскости, имели свободное вращение и были надежно зафиксированы. Также очень важно максимальное число оборотов привода гриндера, так как от этого зависит его главный технологический параметр — линейная скорость шлифовальной ленты. Необходимые для этого устройства детали и комплектующие можно изготовить собственными руками или же приобрести готовые.

Принципиальная схема конструкции гриндера

В интернете размещено множество изображений 3D-моделей, рисунков, эскизов и даже сборочных чертежей гриндеров различных конструкций. Каждая из них имеет свои особенности, но в принципе все они состоят из нескольких основных компонентов (см. рис. ниже):

Перед началом проектирования своего гриндера надо определиться с диапазоном длин шлифовальных лент, которые планируется использовать. От этого параметра зависит как общий габарит и компоновка будущего станка, так и характеристики механизма натяжения и устройства перемещения направляющих роликов. Длина применяемой ленты равняется сумме межосевых расстояний, скорректированной на размеры шкива и роликов, и должна учитывать ходы механизмов регулировки и натяга.

Один из ключевых моментов при проектировании гриндера — это расчет линейной скорости движения шлифовальной ленты, которая напрямую зависит от числа оборотов двигателя и диаметра ведущего шкива.

При шлифовке различных материалов необходимо учитывать, что каждый из них имеет свои физические особенности и поэтому должен обрабатываться с определенной скоростью. Предельные скорости шлифования самых распространенных материалов примерно равны (или близки), а вот нижние пределы значительно разнятся (показатели в м/с):

При изготовлении гриндера своими руками, как правило, в ход идут старые электродвигатели от бытовых приборов (чаще всего от швейных и стиральных машинок), или же в качестве привода используется ручной электроинструмент (дрели и болгарки). То есть домашний мастер заранее ограничен в выборе скорости вращения двигателя, поэтому для него главный расчетный параметр в конструкции своего станка — это диаметр ведущего шкива, от которого напрямую зависит линейная скорость шлифленты.

ПОСМОТРЕТЬ Шкивы гриндера на AliExpress →
Диаметр ведущего шкива (в мм) вычисляется по следующей формуле:

Здесь V — это требуемая скорость абразивной ленты в м/с, а N — скорость вращения ведущего шкива в об/мин. Ниже приведена таблица зависимости линейной скорости от этого диаметра.

При использовании своего электродвигателя для понижения или повышения скорости вращения можно сделать привод с ременной передачей и шкивами соответствующих диаметров. Для диапазонного регулирования обычно применяют ступенчатый шкив или же делают несколько сменных шкивов. Но лучше всего для этих целей подойдет частотный регулятор, описание и схемы которого легко найти в интернете.

Если же в качестве привода выступает электроинструмент, то, пожалуй, наиболее подходящим вариантом будет простейший электронный регулятор. Такой прибор стоит недорого — 500–800 рублей, но вместе с числом оборотов он значительно снижает мощность.

Самодельный гриндер с двигателем от стиральной машины

При использовании коллекторных двигателей от стиральных машин следующего поколения не обойтись без отдельного регулятора числа оборотов, поскольку скорость их вращения обычно лежит в интервале от 11 до 18 тыс. оборотов в минуту. Эти компактные и мощные устройства имеют свой недостаток: при постоянной эксплуатации под нагрузкой у них быстро стираются щетки.

Как сделать гриндер из дрели

Такой гриндер легко изготовить своими руками даже в домашних условиях. Причем при шлифовке небольших изделий из дерева или пластика подобное устройство по своим характеристикам ничем не уступает стационарному гриндеру. Проблем с подбором скорости шлифования также быть не должно, т. к. большинство современных дрелей имеют встроенный регулятор (в крайнем случае, можно использовать внешний диммер). Кроме того, подобный гриндер очень прост по своей конструкции, поэтому его можно собирать и разбирать по мере необходимости.

Гриндер из болгарки своими руками

Стационарный гриндер из болгарки используется в тех же случаях, что и ленточно-шлифовальные машинки из дрели, т. е. когда необходимо выполнять небольшие эпизодические работы, не требующие особого качества. Но при этом болгарка имеет свои характерные особенности, в число которых входит очень высокая скорость вращения привода. Поэтому при ее применении может потребоваться регулятор числа оборотов. Очень часто этот электроинструмент используется в составе «электронапильников»: узких и длинных ленточно-шлифовальных насадок на болгарку, которые применяют для обработки труднодоступных мест, а также небольших отверстий и проемов (см. фото ниже).

Главным конструктивным отличием болгарки от других видов электроинструмента является то, что ее выходной вал повернут под углом 90º к оси электродвигателя и, соответственно, к корпусу. По этой причине она и называется УШМ — углошлифовальная машинка. Такая особенность прекрасно подходит для продольного крепления ведущего ролика и полотна «электронапильника». Получается вытянутый в линию и очень комфортный в работе инструмент. Такая же насадка для дрели располагается под прямым углом к корпусу, что достаточно неудобно для работы.

Изготовление гриндера от Чапая

С технологической точки зрения гриндеры «От Чапая» являются примером продуманного во всех мелочах механизма. Эти устройства имеют поворотную станину, возможность наклона ленты, регулировку рабочей высоты, а также комплектуются различными приспособлениями: прижимным столиком, роликами для контуровки, шлифовальным колесом и пр. Сделать такой станок своими руками без применения специального оборудования невозможно. Как правило, народные умельцы, изготавливающие гриндеры подобного класса, заимствуют у Чапая конструктивные решения, а также копируют общую компоновку и отдельные элементы. Но большую часть деталей им приходится заказывать на производствах с оборудованием для резки толстого металла, фрезеровки и токарной обработки.

Поворотный столик для гриндера

Для точной и равномерной шлифовки деталь должна быть жестко зафиксирована по отношению к движущейся абразивной ленте. Поэтому в состав любого гриндера входит поворотный опорный столик (или, как его называют токари, «подручник»). Обычно это плоская металлическая пластина длиной 15÷30 см, шириной 5÷10 см и толщиной 5÷10 мм. Столик должен иметь в торце выемку по ширине ленты, регулируемый наклон в сторону плоскости шлифовки, а также перемещаться вперед-назад и вверх-вниз. Некоторые опорные столики имеют возможность поворота на 90 градусов в правую и в левую стороны, но, насколько необходима такая опция, должен решать сам мастер. Тем более, что ее реализация на оборудовании домашней мастерской может оказаться довольно сложной.

В зарубежных видеороликах народные умельцы для изготовления самодельных гриндеров широко используют прямоугольные трубы и различные фигурные профили. Это упрощает как конструирование, так и изготовление станка. У наших мастеров такие материалы встречаются гораздо реже: они, в основном, используют швеллер, полосу и уголок. Конечно, можно сослаться на разницу в цене, но на гриндер требуется совсем немного металла, поэтому такое объяснение вызывает сомнение.

А что вы думаете по этому поводу? Поделитесь, пожалуйста, в комментариях своими соображениями.

Источник
