Как сделать громкоговоритель для телефона своими руками
Современные мобильные устройства всеми своими характеристиками подразумевают индивидуальную модель использования. Никому не придет в голову разговаривать вдвоем по одному телефону, играть на пару в одну игру, да и смотреть видео на мизерном экранчике, толкаясь перед ним головами, удобным не назовешь. Однако иногда бывают случаи, когда умения вашего телефона понадобятся сразу всей компании. Например, если вы выбрались на природу и хотите провести время под хорошую и достаточно громкую музыку. Или у вас дома выключили свет и ничего не остается, как устроить ночную дискотеку. Во всех этих случаях вам пригодится самодельные спикеры, которые можно сделать из подручных материалов.
Кухонная посуда

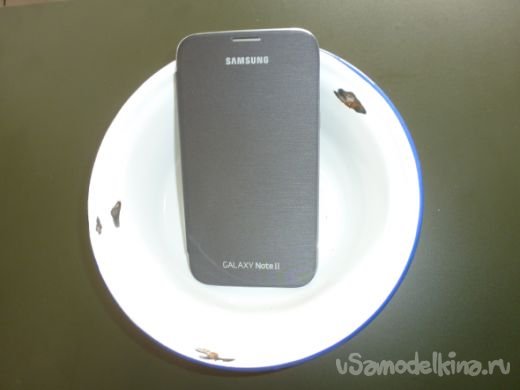

Самый простой DIY динамик для смартфона можно найти на любой кухне и представляет собой подходящую по размеру миску, вазочку или чашу. Не стоит недооценивать размер и материал посуды для звучания устройства. Изделия из бамбука, пластика, стекла или керамики, с разной толщиной и размерами дают настолько разные аудио эффекты, что любой встроенный программный эквалайзер отдыхает. Экспериментируя с разными емкостями, вы сможете найти самое подходящее для вас звучание. Что касается усиления, то оно значительно лучше, когда динамик направлен в сторону дна чаши.
Журнал
Не менее интересные результаты можно получить от использования скрученного в трубку журнала. Закрепите конструкцию резинками, скрепками или клеем, затем прорежьте примерно посередине прорезь для телефона. Вставьте его таким образом, чтобы динамик телефона был внутри журнала. Звуки, издаваемые таким устройством, не могут похвастаться излишней громкостью, зато приобретают некоторую объемность и даже благородство, благодаря приглушению слишком высоких нот, издаваемых пищалкой телефона.
Туалетная бумага и пластиковые стаканчики
Следующий пример построения рукотворного динамика будет самым сложным, так как он состоит аж из трех частей. Нам понадобится один стержень от рулона туалетной бумаги и два пластиковых стаканчика. Собрав конструкцию таким образом, как показано на фотографии, мы получаем довольно громкое, но не очень насыщенное, слегка «пластиковое» звучание. Впрочем, экспериментируя с разными видами пластиковой посуды и их расположением на основе, можно добиться довольно интересных результатов.
Упаковка от чипсов
Эта конструкция отличается неустойчивостью, так что вам придется позаботиться о ее фиксации. Не смотря на свой внешний вид, данное устройство обладает хорошими звукоусилительными способностями и неплохим качеством. Вы можете также значительно его изменить, пробуя различные наполнители для звуковой трубы, например туалетную бумагу.
Громкоговоритель для телефона из подручных материалов
Современные мобильные устройства всеми своими характеристиками подразумевают индивидуальную модель использования. Никому не придет в голову разговаривать вдвоем по одному телефону, играть на пару в одну игру, да и смотреть видео на мизерном экранчике, толкаясь перед ним головами, удобным не назовешь. Однако иногда бывают случаи, когда умения вашего телефона понадобятся сразу всей компании. Например, если вы выбрались на природу и хотите провести время под хорошую и достаточно громкую музыку. Или у вас дома выключили свет и ничего не остается, как устроить ночную дискотеку. Во всех этих случаях вам пригодится самодельные спикеры, которые можно сделать из подручных материалов.
Самый простой DIY динамик для смартфона можно найти на любой кухне и представляет собой подходящую по размеру миску, вазочку или чашу. Не стоит недооценивать размер и материал посуды для звучания устройства. Изделия из бамбука, пластика, стекла или керамики, с разной толщиной и размерами дают настолько разные аудио эффекты, что любой встроенный программный эквалайзер отдыхает. Экспериментируя с разными емкостями, вы сможете найти самое подходящее для вас звучание. Что касается усиления, то оно значительно лучше, когда динамик направлен в сторону дна чаши.
Не менее интересные результаты можно получить от использования скрученного в трубку журнала. Закрепите конструкцию резинками, скрепками или клеем, затем прорежьте примерно посередине прорезь для телефона. Вставьте его таким образом, чтобы динамик телефона был внутри журнала. Звуки, издаваемые таким устройством, не могут похвастаться излишней громкостью, зато приобретают некоторую объемность и даже благородство, благодаря приглушению слишком высоких нот, издаваемых пищалкой телефона.
Туалетная бумага и пластиковые стаканчики
Следующий пример построения рукотворного динамика будет самым сложным, так как он состоит аж из трех частей. Нам понадобится один стержень от рулона туалетной бумаги и два пластиковых стаканчика. Собрав конструкцию таким образом, как показано на фотографии, мы получаем довольно громкое, но не очень насыщенное, слегка «пластиковое» звучание. Впрочем, экспериментируя с разными видами пластиковой посуды и их расположением на основе, можно добиться довольно интересных результатов.
Упаковка от чипсов
Эта конструкция отличается неустойчивостью, так что вам придется позаботиться о ее фиксации. Не смотря на свой внешний вид, данное устройство обладает хорошими звукоусилительными способностями и неплохим качеством. Вы можете также значительно его изменить, пробуя различные наполнители для звуковой трубы, например туалетную бумагу.
Как сделать громкоговоритель для телефона своими руками
Современные мобильные устройства всеми своими характеристиками подразумевают индивидуальную модель использования. Никому не придет в голову разговаривать вдвоем по одному телефону, играть на пару в одну игру, да и смотреть видео на мизерном экранчике, толкаясь перед ним головами, удобным не назовешь. Однако иногда бывают случаи, когда умения вашего телефона понадобятся сразу всей компании. Например, если вы выбрались на природу и хотите провести время под хорошую и достаточно громкую музыку. Или у вас дома выключили свет и ничего не остается, как устроить ночную дискотеку. Во всех этих случаях вам пригодится самодельные спикеры, которые можно сделать из подручных материалов.
Кухонная посуда
Самый простой DIY динамик для смартфона можно найти на любой кухне и представляет собой подходящую по размеру миску, вазочку или чашу. Не стоит недооценивать размер и материал посуды для звучания устройства. Изделия из бамбука, пластика, стекла или керамики, с разной толщиной и размерами дают настолько разные аудио эффекты, что любой встроенный программный эквалайзер отдыхает. Экспериментируя с разными емкостями, вы сможете найти самое подходящее для вас звучание. Что касается усиления, то оно значительно лучше, когда динамик направлен в сторону дна чаши.
Журнал
Не менее интересные результаты можно получить от использования скрученного в трубку журнала. Закрепите конструкцию резинками, скрепками или клеем, затем прорежьте примерно посередине прорезь для телефона. Вставьте его таким образом, чтобы динамик телефона был внутри журнала. Звуки, издаваемые таким устройством, не могут похвастаться излишней громкостью, зато приобретают некоторую объемность и даже благородство, благодаря приглушению слишком высоких нот, издаваемых пищалкой телефона.
Туалетная бумага и пластиковые стаканчики
Следующий пример построения рукотворного динамика будет самым сложным, так как он состоит аж из трех частей. Нам понадобится один стержень от рулона туалетной бумаги и два пластиковых стаканчика. Собрав конструкцию таким образом, как показано на фотографии, мы получаем довольно громкое, но не очень насыщенное, слегка «пластиковое» звучание. Впрочем, экспериментируя с разными видами пластиковой посуды и их расположением на основе, можно добиться довольно интересных результатов.
Упаковка от чипсов
Эта конструкция отличается неустойчивостью, так что вам придется позаботиться о ее фиксации. Не смотря на свой внешний вид, данное устройство обладает хорошими звукоусилительными способностями и неплохим качеством. Вы можете также значительно его изменить, пробуя различные наполнители для звуковой трубы, например туалетную бумагу.
Пассивный громкоговоритель для телефона-свернутый рупор
Есть что-то очень привлекательное в оборудовании, которое не нуждается в электрической энергии, а пассивный динамик телефона вписывается в эту категорию. Я решил рассказать, как построить его по принципу сложенного рупора. Конструкция имеет глубокий звук (но, конечно, не настоящий бас) и усиливает звук в два-три раза, оставаясь при этом довольно компактной. Я не сомневаюсь, более крупный рупор даст еще лучший звук, но конечно за счет размеров и сложности.
ШАГ 1 Принцип сложенного рупора
На первой картинке показано, как работает сложенный рупор. Звук поступает в горло рупора, в отверстие напротив динамика телефона, двигается через постепенно расширяющееся стенки рупора, пока не выходит в устье- наибольшую часть рупора. Рупор называется сложенным, только потому, что экономится место за счет “складывания” конструкции. Вторая картинка показывает отверстие, которое будет находиться прямо за динамиком телефона, направляя звук в горло рупора. Никаких расчетов не было произведено для данной конструкции. Я произвольно выбрал размер, который бы подошел к моему GALAXY SII, а потом методом проб и ошибок изготовил рупор. Возможно, если бы я произвел расчеты, то звук был бы лучше, но данная конструкция рассчитана на людей не обладающими специальными знаниями.
Я использовал фанеру не очень хорошего качества, толщиной 4 мм, но лучше, если фанера будет хорошего качества с гладкой поверхностью. Так же подойдет ДВП. Можно использовать материалы толщиной 3 мм, т.к. звуковое давление в рупоре не будет большим.
Если вы используете фанеру, не забудьте принять меры, чтобы ограничить дробление кромки до минимума. Это может быть кусок липкой ленты, которым надо заклеить линию отреза, сделайте легкий надрез пилой или используйте защитную накладку на фанеру или МДФ.
Ширина всех деталей, за исключением боковых панелей-70 мм – это ширина моего GALAXY SII. Если вы будете использовать телефон другой ширины, то вам придется, соответственно, поменять ширину всех деталей, на ширину своего телефона.
Конечно, много деталей надо склеить вместе, я думаю, что не надо пытаться склеить их все сразу. Лучше всего это сделать за несколько шагов, часть за частью. Это займет немного больше времени, т.к. нужно будет дать каждому соединению высохнуть, но позволит сделать процесс простым и легким.
1. Начните со склеивания задней панели под прямым углом к правой боковине. Я использовал для этого небольшой брусок, чтобы можно было их зафиксировать.
2. Пока они сохнут, склейте вместе под прямым углом два куска с размерами 30 и 65 мм. Нужно, чтобы край детали с размером 35 мм был приклеен к детали с размером 65 мм, а не наоборот. Эти две детали будут формировать одну сторону и нижнюю часть горла рупора.
3. Как только задняя и боковая панели высохнут, можете приклеить 50 мм верхнюю деталь и 74 мм нижнюю деталь, а задняя панель поддержит их во время сушки. При приклеивании этих частей и последующих, держите под рукой левую боковину (которая будет устанавливаться последней) и используйте ее, чтобы проверить подгонку деталей, предотвращая неожиданные сюрпризы, когда боковая панель позже будет установлена на место. Также вы можете использовать эту панель в качестве прижима с грузом, когда приклеиваете внутренние детали.
4. Две детали 65 и 30 мм, склеенные ранее, после просушки можно установить на место, учитывая расстояние с боков, как показано на фото выше.
5. Последним на место устанавливается деталь с размером 81 мм лицевой панели. В нижней части рупор должен быть шириной 7 мм. Это достигается правильной установкой детали с размером 81 мм напротив детали с размером 30 мм. В моем случае это получилось в результате небольшого отклонения детали (81 мм) от прямого угла.
6. Приклейте детали с размерами 11,14,16 мм к углам в соответствии с фотографией. Они будут делать прохождение звука плавным (я так думаю). Вы можете отформовать торцы этих деталей, чтобы они лучше прилегали к стенкам, а пустоты заполнить силиконовым герметиком.
7. Теперь приклейте левую боковину.
ШАГ 4 Отделка
После сборки ваш рупор должен выглядеть как на фото, за исключением отверстия под динамик телефона и грунтовки, я сделал это позже.
Основная сборка рупора закончена, и окончательный вид зависит от вас.
Я сделал передние кромки боковых панелей немного изогнутыми, используя для этого шаблон. Радиус кривой шаблона 500 мм.
Если вы решили повторить эту конструкцию- приятного прослушивания.
Ниже я приведу пример модификации рупора для владельцев телефонов, чьи динамики находятся в нижней части, как у iPhone.
ШАГ 5 модификации для телефонов с нижним расположением динамиков
Поместите два блока по краям полки, на которую опирается телефон, чтобы приподнять его на несколько миллиметров над ней. Если вы хотите, то можете еще больше ограничить пространство, вставив более длинный блок. Не забудьте, что надо оставить расстояние между блоками, в том месте, где находится динамик телефона. Чтобы предотвратить выход звука вперед, добавьте еще один тонкий блок как показано на фото. Просверлите отверстие в горле рупора, напротив динамика, чтобы звук мог пройти в рупор, как показано стрелкой на фото.
