Как сделать грузовую платформу
ГАЗ Газель с V-образным сердцем › Бортжурнал › Проектирование платформы. Делитесь опытом эксплуатации.
Зима подходит к концу, гараж оттаивает, можно продолжать работу с железом…
Кабину осталось отвезти на пескоструй, в некоторых местах неудобно подлезать волосатым кругом, да и после песка поверхность лучше… Затем сварить три части (морду от маршрутки, заднюю стенку и крышу от грузовой кабины) воедино и заменить заржавевшие элементы (арки, пороги) на новые. Ну и в покраску…
А тем временем я снял замеры с рамы, кабины и подвески и перенес их в программу 3D-проектирования. Начал подгонять под получившуюся конфигурацию платформу будущего эвакуатора.
Платформа будет ломаной, с одним изломом. Угол излома постарался сделать максимально пологим, чтобы была возможность быстро и удобно грузить и возить сильно заниженные авто.
Основа конструкции из профильной трубы 40 х 40, продольные лонжероны (лягут на раму) — труба 80 х 40.
Вот что примерно получилось…
Виртуально «поженив» платформу с шасси, получил следующее.
Как видно, база получилась 3455 мм. Напомню, это целиковая, не резанная рама от ГАЗ-66.
Задние рессоры с серьгами — родные от ГАЗ-66.
Передние — от ГАЗели. Перенесены максимально вперед, в соответствии с родным газелевским взаимным расположением передних рессор, кабины и передней части рамы.
Общая длина платформы чуть больше 4 м 80 см. за вычетом лебедки остается около 4,5м полезной длины — от среза переднего бампера перевозимого авто, до задних колес «на подножке». Учитывая габаритные размеры современных автомобилей, этого вполне достаточно. 200-й Крузак на платформу встанет легко.
И вроде все хорошо, но есть один нюанс, который меня смущает. Взглянув на чертеж одного из вариантов эвакуатора, распространенного в сети, увидим, что задняя ось максимально смещена назад и расположена практически под изломом платформы. В моем же случае задняя ось смещена вперед.
Итак, имеем разницу — база — 3455 мм против 4000 мм.
На мой взгляд к плюсам более короткой базы можно отнести меньший радиус разворота и лучшую маневренность, чем на длиннобазном эвакуаторе.
Однако, есть и ряд минусов. В первую очередь — бОльшая склонность к «вставанию на дыбы» на более короткой базе. Во-вторых, с эстетической точки зрения, длиннобазный эвакуатор гармоничнее смотрится.
Вот и встал передо мной вопрос — может стоит сместить заднюю ось максимально назад? На 3D-модели я обозначил место расположения задней серьги задней рессоры. Ее можно сместить к концу рамы приблизительно на 350 мм. Но при этом придется срезать штатные клепки от ГАЗ-66 и крутить все на болты. И скорее всего серьги придется ставить ГАЗелевские. Этого делать очень не хочется. Во первых в надежности теряем, во вторых лень пару дней снова с болгаркой и дрелью мучать раму)))
Есть еще один вариант, который способен улучшить эстетическое восприятие — изменить форму платформы, сместив излом вперед. Но это не решит проблемы возможного «козления».
В связи с такой дилеммой вновь обращаюсь к Вам, уважаемые подписчики с вопросом. У кого какая практика эксплуатации Газелей с разными базами, разными задними свесами? Интересует опыт вождения как эвакуаторов, так и грузовых удлинненых ГАЗелей различной конфигурации
Так ли велика склонность к «козлению» при относительно короткой базе? Стоит ли по Вашему смещать ось назад (из практических соображений) — с эстетической точки зрения я видел эвакуаторы на базе ГАЗели и с короткой базой — задняя ось довольно сильно смещена вперед относительно чертежа. Или лучше оставить родную заднюю подвеску от шишиги?
Эстетику можно подправить изменение геометрии платформы…
ГАЗ Газель Головастик Original › Бортжурнал › Нужен совет от опытных людей, сталкивавшихся с переделками грузовых платформ
Заморочился конкретной переделкой газели. Нужно сделать грузовую платформу с бортами. Возможно кто имеет опыт или знает знающих людей, в любом случае буду благодарен любой сопутствующей информации по поводу непосредственного крепления грузовой платформы к раме(в моем случае к швеллеру, который на раме).
На данный момент заменил рессоры на одинаковые(были разные!) старого образца.

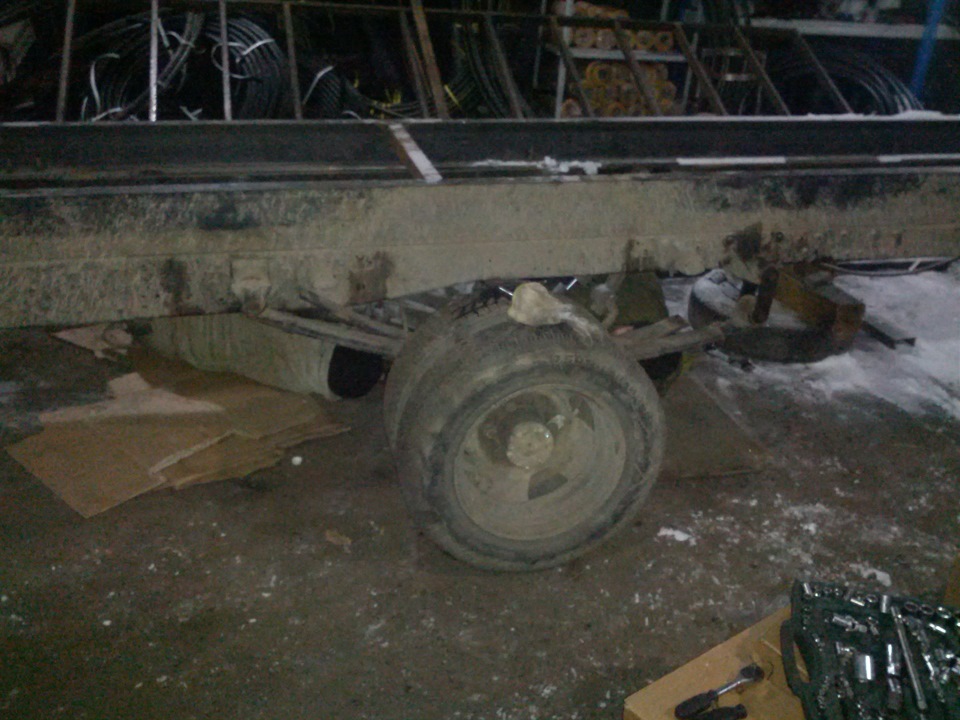

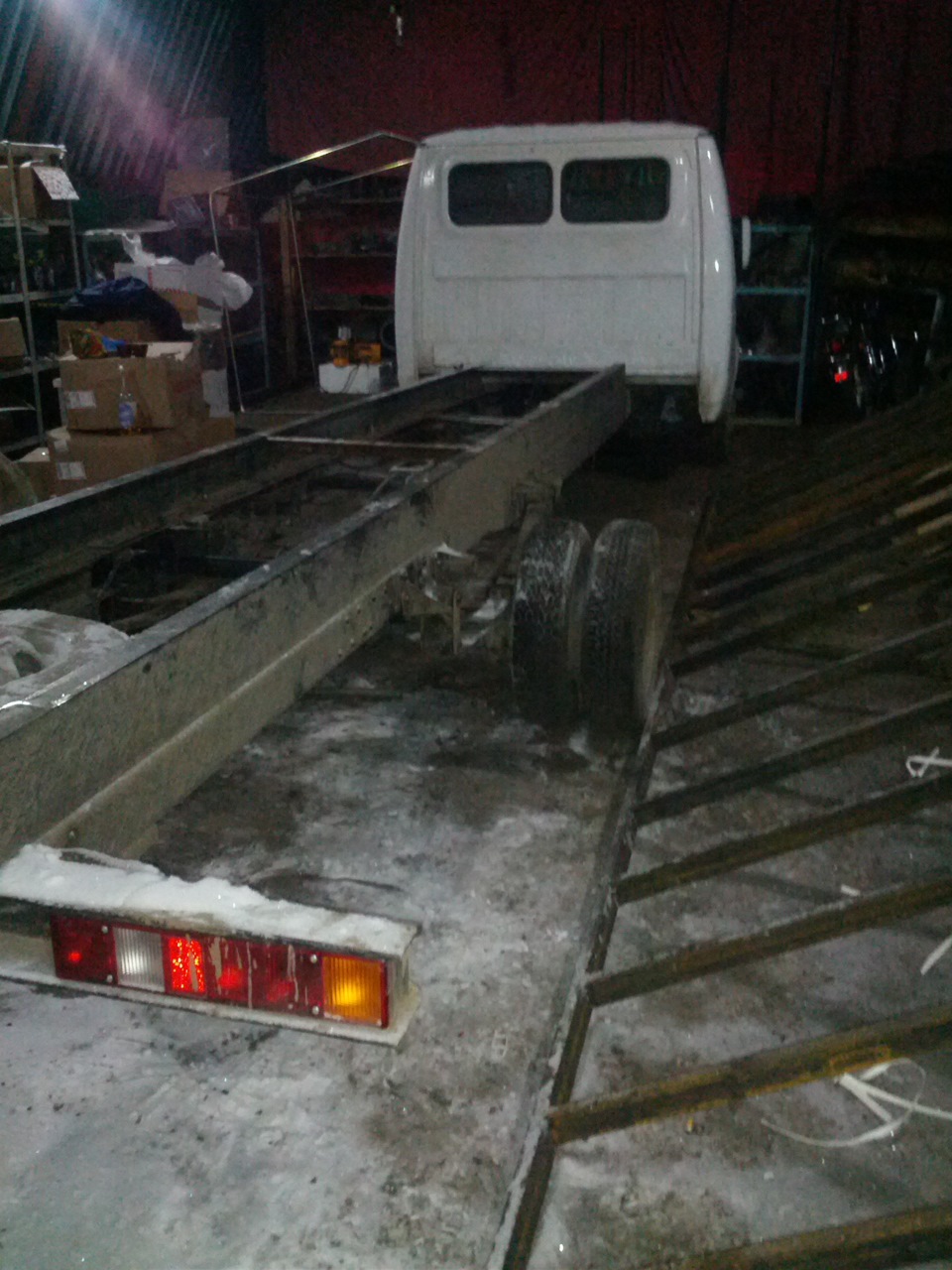

Сварена основа платформы из профильной трубы 60x30x3.
Фоткал на морозе на тел, т к когда теплее было некогда было фоткать))
Теперь ломаю голову как лучше всего прикрепить платформу к шасси.
Думал между рамой и швеллером пустить брус сантиметров 5 и сваркой платформу к швеллеру типа вот этого
Но потом нашло сомнение что раме тогда точно полный капец наступит, швеллер как-никак всю раму уже железно держит и разъединять их будет опаcно. Кароче думал-думал, ниче не надумал и до сих пор в глубоких размышлениях. Говорят лучше резинки подложить между платформой и швеллером в местах соприкосновения поперечин платформы со швеллером и потом их стянуть болтами насквозь от платформы к швеллеру. Но тогда потеряется жесткость этих самых труб профильных(поперечин).
Подскажите, пожалуйста, люди добрые, как лучше сделать крепление платформы к раме.
Еще раз акцентирую внимание на то, что длина самой платформы 6,3 метра, так что надо делать крепче, чем на коротышах 3-метровых, но в тоже время и чтоб весило немного.
Надеюсь суть вопроса понятна, если что — уточняйте.
в итоге надо соорудить нечто подобное

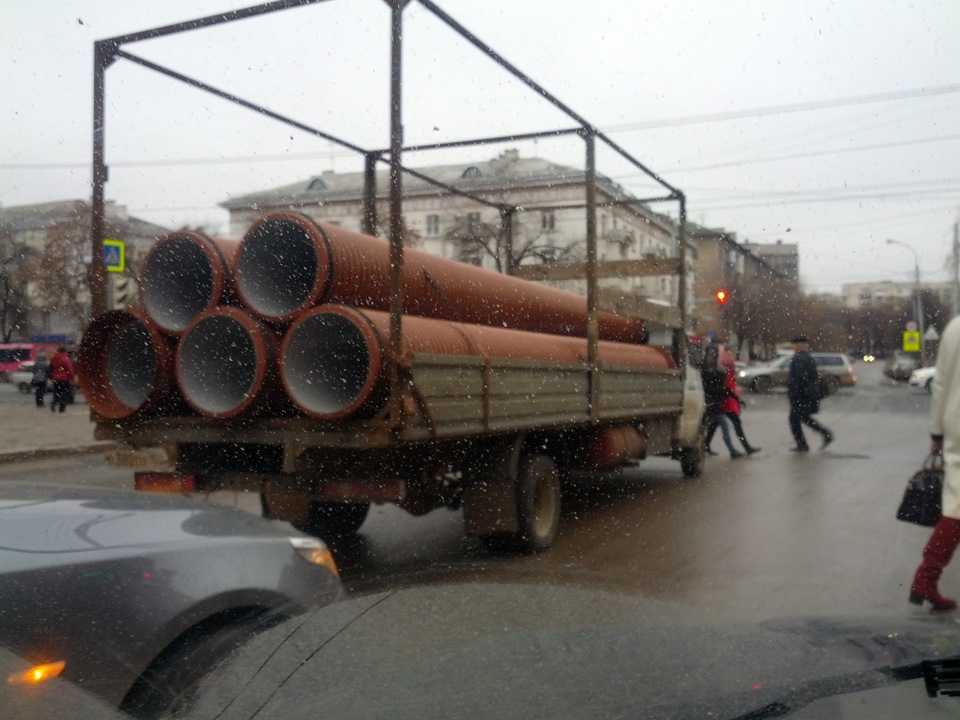

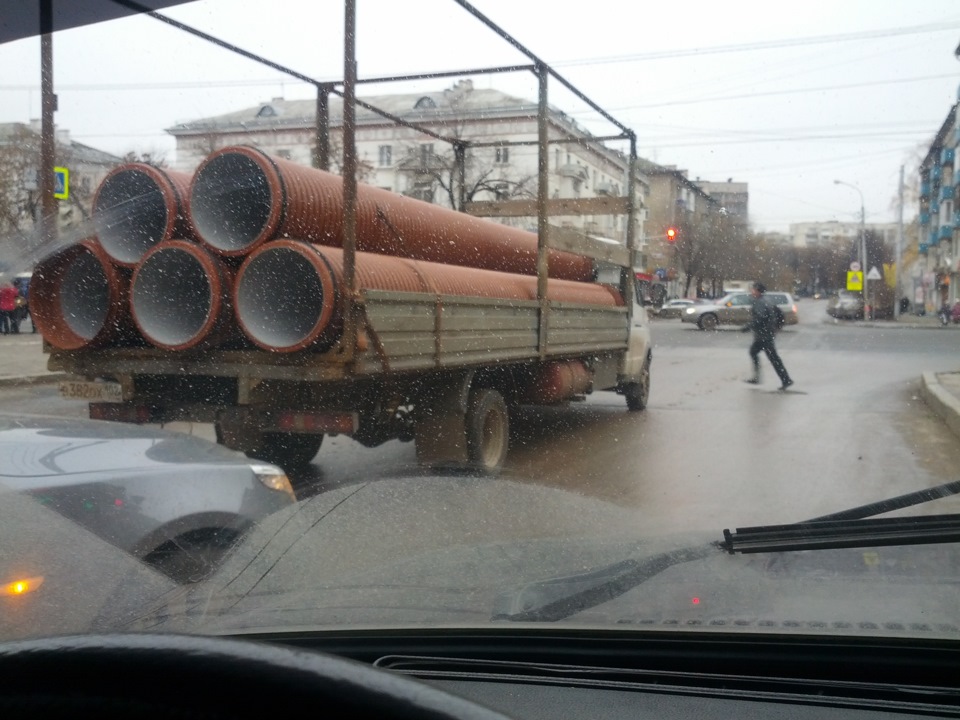

Возить собираюсь мотки пластиковых труб как на летних фото ниже, железные трубы, утеплители и другие строительные материалы.
Бортовая платформа на ГАЗель своими руками
Бортовая платформа – универсальное решение, которое подходит для перевозки широкой номенклатуры грузов. Автомобили в такой компоновке могут заниматься доставкой сыпучих материалов, арматуры, пиломатериалов, «негабарита».
При необходимости, можно сделать каркас для натяжения тента, чтобы защитить перевозимый груз от внешних воздействий. Бортовые платформы могут быть стационарными или самосвальными.
Сделать кузов на ГАЗель можно своими руками. Это не такой сложный процесс, как представляется на первый взгляд. Однако здесь нужно учитывать ряд нюансов, чтобы конструкция удовлетворяла требованиям безопасной перевозки грузов, не ухудшала базовых характеристик грузового шасси. Рассмотри все особенности такого переоборудования автотранспорта.
Плюсы самодельного (не заводского) кузова на ГАЗель
Главным преимуществом такой доработки является возможность получения грузовой платформы, которая полностью удовлетворяет требованиям автовладельца. В частности, можно нарастить платформу до нужных размеров, чтобы повысить рентабельность техники при перевозке негабаритных грузов. Можно нарастить борта на ГАЗели, чтобы увеличить полезный объём грузового пространства.
Отметим, что для переделки грузовой платформы требуются определённые знания и навыки, поэтому, чтобы получить надёжную и безопасную конструкцию, лучше обратиться за помощью к профессионалам. Специалисты помогут реализовать любое техническое решение, выполнят необходимые инженерные расчеты, помогут с оформлением переоборудования техники в ГИБДД.
Особенности конструкции и технические характеристики
Бортовой кузов на ГАЗель можно установить непосредственно на Горьковском автомобильном заводе. Однако это не всегда удобно и выгодно самим автовладельцам. Поэтому такая переделка чаще всего производится своими руками или после обращения в сертифицированные автомастерские.
Разгрузка бортовой платформы может быть односторонней или трёхсторонней, возможен вариант, когда платформа опрокидывается только вбок: левая или правая сторона.
Как переделать своими руками?
Изготовление кузова на ГАЗель происходит в несколько этапов. Подробно рассмотрим каждый шаг, с детальным рассмотрением технических нюансов.
Производим демонтаж
Для начала с ГАЗели снимаются все элементы, мешающие переоборудованию техники. В обязательном порядке демонтируется старая надстройка. В ситуациях, когда предполагается удлинение рамы, отсоединяются все подводящие магистрали: тормозная система, топливопроводные магистрали, карданный вал. Конкретный перечень работ зависит от технического состояния и особенностей переоборудования конкретного автомобиля.
Заменяем металлические борта алюминиевыми
Металлические борта, даже прошедшие антикоррозийную обработку, не отличаются надёжностью и долговечностью. Алюминиевые борта на ГАЗель лишены этих недостатков. Они обладают абсолютной устойчивостью к коррозийным изменениям. Кроме того, анодированный алюминий обладает низким конструкционным весом, поэтому не снижает параметры полезной загрузки.
В качестве альтернативы, можно установить пластиковые борта на ГАЗель, однако, у такого выбора есть свои нюансы. В частности, материал обладает низкой устойчивостью к механическим повреждениям, что не всегда удобно при доставке определённых категорий грузов.
Изготавливаем новый каркас
Сваривается каркас из металлической профтрубы квадратного или прямоугольного сечения. В начале создаётся прямоугольник нужного размера, длинные стороны которого стягиваются поперечными вставками. Приваривается конструкция к несущим балкам ГАЗели. Угловые соединения усиливаются металлическими косынками.
Именно на этом этапе планируется общая конструкция грузовой платформы. В частности, определяется тип разгрузки. Если предполагается установка тента, дополнительно наваривается каркас будки.
Антикоррозийная обработка платформы
Для такой обработки применяются специальные составы и мастики. Предварительно с металлических поверхностей удаляются все имеющиеся загрязнения, проводится зачистка от следов ржавчины и грунтование. После этого все металлические поверхности красятся в нужный цвет.
Монтаж напольного покрытия
Полы бортовой платформы обычно делают деревянными. Для этого на каркас настилаются доски, которые закрываются сверху металлическими листами. Лучше всего для этого использовать рифлёный алюминий, который не создаёт нагрузки на колёсную базу, обладает устойчивостью к коррозийным изменениям, отличается нескользящей поверхностью.
В качестве альтернативы, можно застелить пол транспортной фанерой. Это надёжный и износоустойчивый материал, который обладает повышенной устойчивостью к влажной среде, поэтому такой вариант подходит даже для бортовых платформ открытого типа.
Усиление бортов и пола
Борта и пол усиливаются швеллером или профильной трубой квадратного/прямоугольного сечения. Усиление способствует равномерному распределению нагрузки на поверхность, помогает сохранить целостность грузовой платформы, если техника работает в условиях максимальной нагрузки.
Навариваем косынки
Привариваются стальные уголки к раме ГАЗели, на потенциально слабых участках. Косынка выполняет поддерживающую функцию, и в идеале, устанавливается рядом со всеми поперечными элементами каркаса.
В качестве альтернативы, параллельно поперечинам приваривается дополнительный металлический профиль. Однако такое решение увеличивает общую стоимость выполнения работ.
Задние стойки
Этот элемент ставится в ситуациях, когда предполагаемая высота кузова превышает 2 метра. Устанавливается стойка в задней части кузова, где предполагается монтаж распашных ворот или застёгивающийся клапан тента.
Задняя стойка представляет собой Г-образный профиль, который приваривается к днищу и боковой стойке. Благодаря такому усилению, нивелируются нагрузки на борт. Такое решение подойдёт для усиления центральной стойки, но только в тех ситуациях, когда она устанавливается в несъёмном исполнении. В противном случае, не получится сделать борт с боковой разгрузкой.
Оптимальная толщина металла
Здесь важно соблюсти оптимальный баланс между механической прочностью и нагрузкой на несущую раму. Не секрет, что каждый металлический элемент увеличивает конструкционную массу ГАЗели, следовательно, снижая полезную загрузку.
Поэтому оптимальной толщиной листового металла считается 2-3 миллиметра. Для поперечин можно выбрать более толстый материал: на него будет приходиться основная нагрузка.
Сколько стоит переоборудование?
Здесь всё зависит от того, каким способом будет устанавливаться самосвальный кузов на ГАЗель или бортовая платформа. В частности, самодельная переделка обойдётся в среднем в от 30 000 рублей, в зависимости от стоимости выбранного материала. Если обратиться в специализированный центр, стоимость переоборудования удвоится.
Однако выбирая второй способ, автовладелец получает гарантию надёжности конструкции, и избавляет себя от необходимости заниматься переделкой самостоятельно.
Как переоборудовать ГАЗель в самосвал своими руками
ГАЗель-самосвал представляет собой стандартное шасси коммерческого грузовика с установленной откидной платформой, которая оснащается подвижным задним бортом. Грузоподъемность машины не отличается от бортовой машины. Малогабаритные самосвалы используются при выполнении спектра работ, где применение полноразмерных грузовиков невозможно или экономически нецелесообразно.
Особенности конструкции и технические характеристики
Официальным переоборудованием ГАЗели в самосвал занимается непосредственно Горьковский автомобильный завод и различные организации. Для постройки техники используются новые автомобили. Владельцы грузовиков с пробегом самостоятельно переоборудуют свои машины, устанавливая специальные кузова или дорабатывая стандартные бортовые платформы. В конструкцию самосвалов вводится гидравлическая система с насосом, имеющим привод от коробки передач при помощи отдельного вала отбора мощности.
Самосвалы на базе ГАЗели оснащаются кузовами с 1- или 3-сторонней разгрузкой. Небольшими партиями выпускаются машины сельскохозяйственного назначения, платформа которых опрокидывается только вбок. Для управления механизмом разгрузки в кабине имеется специальный блок золотниковых переключателей, которые направляют гидравлическую жидкость в разные полости силового цилиндра.
Заводские самосвалы на основе модели Некст оснащаются оригинальной алюминиевой платформой и импортными компонентами гидравлической системы. Базовый вариант обеспечивает 3-стороннюю разгрузку, другие варианты заводом не предлагаются. Для управления разгрузкой используется джойстик, установленный в кабине водителя.
Как переделать своими руками
Владелец может сделать ГАЗель-самосвал своими руками; для этого потребуются материалы:
После подготовки материалов следует разработать схему или чертежи переделки ГАЗели в самосвал. Документацию можно поискать в открытых источниках, поскольку изготовление самосвала из ГАЗели своими руками выполнено не одним десятком владельцев.
Часть подготовленных деталей потребуется доработать или изготовить самостоятельно, поэтому необходимо заранее изыскать токарный или фрезерный станок.
Для привода насоса используется электрический двигатель, но возможно подключить агрегат к коробке передач или штатному насосу гидравлического усилителя.
Для сборки ГАЗели-самосвала своими руками есть пошаговая инструкция с рекомендациями:
Сколько стоит переоборудование
Самостоятельная установка самосвального кузова на ГАЗель обойдется в 25-30 тыс. руб., не считая стоимости самого грузовика. Существуют частные мастерские, которые выполнят доработку за 45-60 тыс. руб. При обращении в специализированные фирмы цена переоснащения составит 150-200 тыс. рублей и выше. Плюсом таких организаций является официальное оформление переоборудования с выдачей нового паспорта транспортного средства. Цена нового самосвала САЗ 35125, построенного на базе ГАЗель Некст, достигает 1,07 млн. руб.
Самодельная самоходная тележка с двигателем от мотоблока
Любой фермер, практик или теоретик, дачник или владелец серьёзного коммерческого хозяйства, не станет отрицать, что чем выше уровень механизации в садово-огородно-строительном хозяйстве, тем проще, удобнее и приятнее работать у себя на участке. Однако цены на полнофункциональные мини-трактора, даже китайского производства, больно покусываются. Многие оставили мысль о покупке тракторишки до лучших времён и ограничились мотоблоком. Но и мотоблок может стать отличным помощником, если добавить ему функциональности с помощью универсального прицепа.
Что может прицепная тележка, цены
Сам по себе мотоблок — очень функциональный механизм, но он пригоден только для обработки почвы. Сделанная тележка для мотоблока своими руками намного расширит функционал механизма и поможет решить тысячу вопросов, в том числе и по транспортировке грузов, удобрений, стройматериалов. Можно, конечно, воспользоваться готовым прицепом, но его средняя цена колеблется от 10 до 40 тысяч рублей. Она зависит в первую очередь от грузоподъёмности, от конструкции и от количества функций, которые предоставляет тележка.
К примеру, тележка для лёгкого мотоблока с габаритами грузовой платформы от 1х1 и грузоподъёмностью 250-350 кг может обойтись в 15-17 тысяч. Для более мощных мотоблоков (от 6 лошадиных сил) выпускаются тележки с размерами грузовой платформы от 1х1,5 м и грузоподъёмностью 500-700 кг. Их цена составляет до 50 тысяч рублей и зависит от бренда, комплектации и количества функций. Самосвальная тележка для мотоблоков мощностью за 10 сил и грузоподъёмностью до тонны может стоит около 60 тысяч и тяжёлые прицепы, как правило, оборудуются дополнительными ручными тормозами.
Изготовление кузова для тележки
Для того, чтобы сделать кузов понадобится листовой метал и металлические уголки. Из металла изготавливают дно и борта, а уголки при этом соединяют их вместе. Придать жесткость кузову можно по верхним границам боковых листов, делается бортик, который составляет 15 мм. Для этого необходимо воспользоваться молотком или ножницами для тонкого металла.
К боковым уголкам приваривают кронштейны, они способствуют легкому опрокидыванию кузова. Для кронштейнов подойдёт металлическая вилка от старого велосипеда. Увеличить их жесткость можно с помощью стяжки, которая проходит между уголками и дном тележки.
После того как кузов самоходной тележки полностью готов, его соединяют с рамой. Кронштейны необходимо соединять с осями. Чтобы кузов тележки легко опрокидывался во время разгрузочных работ, по заднему уголку приваривают ручку из металла П — образной формы.
Конструкция и чертежи прицепа для мотоблока
Принципиально, каждая из моделей тележек для мотоблока состоит из нескольких основных элементов:
Примерные чертежи с размерами приведены на рисунках и каждый сможет адаптировать типовую схему под свои потребности. Сделать это будет несложно, зная мощность и тип своего мотоблока, а также возможности стыковки с прицепом того или иного вида.
С бухты-барахты такие вопросы не решаются и даже если принять тот чертёж, который представлен на фото за основу, то необходимо сто раз проверить, устроит ли он полностью, все ли функции предусмотрены и есть ли в наличии все необходимые материалы. А их понадобится не так много. К примеру, для сварной стальной рамы достаточно будет найти профиль квадратного сечения и если правильно выполнить сварку, то такая тележка сможет выдержать не менее 800 кг груза. Только стоит подумать, будет ли достаточной мощность мотоблока.
Основные этапы создания конструкции тележки
Конструкция по своему виду похожа на садовую тележку. Главное её отличие, наличие четырёх колес и устройство опрокидывающегося кузова. Первым делом необходимо изготовить раму. Она состоит из двух продольных элементов, которые оснащены ручками. Их связывают между собой три поперечных перекладины.
В качестве продольного элемента можно использовать металлические уголки из каркаса железной кровати. Его длина должна составлять 1600 мм. Между ними необходимо приварить три поперечных прута. Они будут располагаться на расстоянии 300 мм друг от друга. Металлические уголки не должны располагаться параллельно друг другу. Расстояние между ручками будет равно 600 мм, а передняя часть рамы будут составлять 400 мм. В результате этого, ручки имеют удобное расположение шире человеческих плеч. Эта конструкция придает тележки лёгкость в управлении.
Для того чтобы прикрепить оси с колесами, необходимо четыре уголка из стального листа. По своей форме, уголки представлены в виде треугольника с закругленной вершиной. Их приваривают к продольной части рамы. Для тележки можно использовать пневматические и резиновые колеса. Пневматические колёса способны сокращать вибрацию при движении, тем самым не доставлять дискомфорт в управлении. В завершении процесса, ручки обтягивают резиной или обычной изолентой. Это необходимо для избежания травмы рук, во время движения. Когда рама с колесами готовы, переходим к следующему этапу.
Рама, ось и колеса для прицепа
Кроме всего прочего, стоит продумать дополнительные элементы, которые могут пригодиться в процессе эксплуатации тележки и сильно упростить её разгрузку и загрузку. В первую очередь, это откидной механизм, который поможет быстро разгружать грузовую платформу. Гидравлическую систему никто ставить сюда не будет, а вот простейшую механическую схему, как на фото, вполне можно реализовать самостоятельно. Также будут не лишними упоры, которые позволят тележке оставаться в рабочем положении даже после отсоединения от мотоблока.
Рама может иметь как простейшую конструкцию, так и более сложную, рассчитанную на высокие нагрузки, но основная масса будет нагружать не только ось, ступицы и колеса, но и водило, схема которого показана ниже.
Тягово-сцепное устройство может быть как самым простым, так и с более подвижными шарнирами, но во многом его конструкция будет зависеть от штатного фаркопа на мотоблоке. Ходовая часть найдется, пожалуй, у каждого. Это может быть колёсная база от мотороллера, мотоколяски, тачки, но не стоит устанавливать слишком тяжёлые колеса со ступицами от автомобильных прицепов, лишний вес тут ни к чему, стоит исходить из принципа разумной достаточности.
Модернизация
Заводские параметры ТС-350 выглядят так:
Никакого навесного оборудования в заводской модели не было. В наличии был только грузовой кузов.
Различные силовые установки тут появились только благодаря усилиям энтузиастов. Они начали оборудовать ТС-350 Ковшами, скребками и подъёмными устройствами.
Но помимо старой тюменской модели, сейчас на рынке присутствуют современные серийные самоходные тележки «Фёдор» ШУС-001. Благодаря своему расширенному функционалу, они применяются в сферах строительства, сельского хозяйства, промышленного производства и в коммунальных службах.
Как сделать грузовую платформу
Конструкция грузовой платформы может быть самой разной, однако стоит подумать о её функциональности. Исходя из опыта постройки прицепов, многие мастера рекомендуют использовать сталь толщиной не менее 1,5 мм для днища кузова. Его будет проще очищать и разгружать. Борта можно выполнить и из досок шириной 20-25 мм, который крепятся к каркасу борта, сваренному из уголка 4х4 см. По углам бортов располагают шпингалеты для фиксации, а снизу к платформе борта крепят с помощью петель. Как вариант, для бортов подойдет листовой профнастил, его даже красить не нужно будет.
При проектировании прицепа надо учесть, что основная нагрузка должна располагаться между колёсами и сцепным устройствам, чтобы у тележки не было тенденции к опрокидыванию назад. При проектировании развесовки прицепа не стоит забывать и про водительское кресло, которое также будет оказывать дополнительную нагрузку на дышло, но распределить вес нужно так, чтобы при полной загрузке без водителя прицеп не заваливался назад. Учитывая эти моменты, вполне можно самостоятельно построить тележку для мотоблока своими руками быстро и недорого. Удачной всем работы!
Как изготовить тележку самостоятельно
ТС-350 прекрасно показали себя в условиях как крупных предприятий, так и личных подсобных хозяйств, однако на сегодняшний день их производство прекращено. Впрочем, конструкция настолько проста, что при желании и наличии инструментов может быть изготовлена самоходная тележка своими руками.
Если удалось раздобыть каркас от старой тележки, это сильно упростит процедуру. Если нет — несущая рама и кузов свариваются по размерам из листовой стали, колеса ставятся от мотоблока, двигатель — от мотоблока Урал или любого другого, подходящего по мощности и размеру. Учитывая сложности с поиском оригинальных запчастей и изменившиеся требования к комфорту и безопасности, попутно можно вносить изменения в базовую конструкцию: поменять двигатель, поставить аккумулятор, установить комфортабельное водительское кресло и пр.
Однако проще все же купить самоходную тележку с рук. Цены на подержанные экземпляры колеблются около 30 тыс. Это вполне подъемная сумма даже для небольшого хозяйства, особенно учитывая, что данный вид техники может фактически заменить мини-трактор: она используется с фрезами и боронами, а так же отвалами и другим нетяжелым навесным оборудованием.
Боковая рама
Замечание: Боковые рамы могут отливаться из стали марок: 20Л, 20ГЛ, 20ФТЛ, 20Г1ФЛ. Боковая рама предназначена для восприятия нагрузок, передаваемых от кузова вагона, передачи их на колесные пары. Боковая рама имеет объединенные пояса и колонки, образующие в средней части проём «Д» для размещения комплекта центрального рессорного подвешивания, а по концам — буксовые проёмы «Е».
Износостойкая прокладка буксового проема боковой рамы
На опорные поверхности буксовых проёмов устанавливаются износостойкие прокладки, состоящие из корпуса (1) и приваренной к нему износостойкой пластины (2).
Сменные фрикционные планки
Средний проём по бокам в верхней части с каждой стороны имеет направляющие (1), к которым приклепаны сменные фрикционные планки (2) толщиной 16 мм.
Опорная плита боковой рамы
С внутренней стороны боковых рам выполнены опорные плиты (1) для размещения рессорного комплекта, которые переходят в предохранительные полки (2) для наконечников (3) триангелей на случай обрыва подвесок.
Подвески триангеля
Для установки подвесок (1) триангеля на внутренней поверхности боковой рамы размещены кронштейны (2).
Установка балки опоры авторежима
На раме имеются полки (1) с овальными отверстиями, служащие опорами для балки (2) авторежима.
Характеристики тележки модели 18-100
Основные размеры тележки модели 18-100: •база тележки — 1850 мм;
•габаритные размеры тележек: длина — 2863 мм, ширина — 2590 мм;
Необходимость в тележке для дачи
Если есть дача, сад, мастерская или даже собственный бизнес на ферме, необходимость в тележке возрастает. Фактически такая вещь в хозяйстве очень нужна, так как она значительно облегчает работу и экономит время. Физические усилия нужны гораздо меньшие, если транспортировать все тяжёлые инструменты в корзине на колёсах. Кроме того, не нужно тратить свободное время.
Стоит представить себе только то, что строится небольшой строительный объект. Нужно сходить в сарай и взять лопату, молот, ручной топор, принести некоторые электроинструменты, краски и кисти для декора, и все остальное. Сколько раз придётся ходить из сарая или гаража до места строительства? А сколько времени можно выиграть, если все перевозить? Ведь можно просто нагрузить тележку всем необходимым и одновременно переместить все к месту работы.
Конечно, самый простой способ — приобрести помощника в магазине. Тогда не нужно думать, как правильно сделать вещь для сада своими руками. Но выбор приобретённых грузовых телег часто ограничивается моделями, которые были разработаны. Если сделать её самостоятельно, размер и грузоподъёмность повозки определяется мастером, а также проходимостью конструкции, поскольку можно установить колёса разных размеров.
Тачка и тележка: сходство и различие
«Двушка» меньше проваливаются в песок, рыхлую почву, чем на одном колесе, её легче держать руками за рычаги, она не валится то на один бок, то на другой. Хотя этот негативный фактор превращается в достоинство: выгружать сыпучий груз можно на три стороны.
Такой хозяйственный инвентарь бывает строительным и садовым. Отличие – в прочности конструкции для перевозки более тяжелых грузов. Эта тележка чаще монтируется на металлические колеса небольшого диаметра
Чертежи
Для того чтобы сделать тележку для ульев, предлагаем вам несколько несложных чертежей. С их помощью вы сможете соорудить нужную конструкцию. Все чертежи имеют подписанные детали.
Чертеж тележки-подъемника
1 – сварная рама; 2 – колеса; 3 – втулки с зажимными винтами; 4 – ручка; 5 – регулировочные трубы; 6 – дополнительный упор; 7 – П-образный стояк; 8 – крюк для груза; 9 – гайка; 10 – отверстия под болты; 11 – верхний передвижной блок; 12 – верхние отверстия; 13 – барабан; 14 – ручка; 15 – упор под ручки; 16,17 – нижние отверстия; 18 – отверстие крепления лебедки; 19 – отверстие для палатки; 20 – отверстия регулировочных труб.
Чертеж обычной одноосной тележки
1 — рама из труб диаметром 20 мм; 2 — колеса; 3 — деревянная платформа; 4 — захваты; 5 — крылья из листового железа толщиной 3 мм.
Грузоподъемность такой тележки достигает 100 килограмм.
Чтобы узнать больше о том, как можно сделать самодельную тележку-подъемник или какими предметами механизации пользуются разные пчеловоды, смотрите видео на нашем сайте.
Виды тачек
Тачки могут отличаться количеством колес. Самый распространенный вариант, это двухколесная тележка или тележка с одним колесом. Также можно сделать тачку на 4-х колесах В каждой из них есть свои плюсы и недостатки. Например, тачку с одним колесом очень удобно использовать как садовую или на огороде, потому что она поворотливая и проедет по любой, даже самой тоненькой тропинке, тем самым не задев никакие насаждения. Тележка с двумя колесами для такого вида работ не подойдет. Но, к примеру, для строительных работ или для перевозки чего-то тяжелого на большие расстояния это идеальный вариант. В свою очередь агрегат с одним колесом для такого не подойдет, потому что она неустойчивая и требует достаточно энергии, чтоб везти ее в руках. Перевозить землю на тачках с двумя или четырьмя колесами на порядок легче. Идеально, если у вас будет два варианта таких тележек.
Как вы, наверное, заметили, тачку делают для конкретных целей и для работы в конкретных условиях.
И еще один аргумент в защиту того, чтобы иметь два варианта тачек – например, если у вас весной есть тачка для навоза, то осенью для сбора урожая она уже не годится.
Хорошо иметь на даче не одну тачку
Варианты самостоятельного изготовления
Если на данном этапе вы еще не передумали делать тачку самостоятельно, тогда давайте приступим к изучению этой темы.
Для начала давайте рассмотрим, какие могут быть конструкции каркасов и кузовов.
Тачка из профильной трубы и оцинковки
Один из вариантов каркаса – сварить его из квадратного прута размером в поперечном сечении 25 мм. На ось нужно посадить два колеса. В свою очередь ось – это шпилька, укрепленная на гайках.
Рекомендуем также прочитать
Сам кузов будет состоять из листов оцинковки. Их нужно вырезать требуемых размеров и прикрутить шурупами к каркасу. В результате получаем хозяйственную вещь.
Тачка из подручных материалов
На этом рисунке, мы видим, что мастер излишне не пытался сделать тачку эстетически красивой. Ему нужно было сделать инструмент для перевозки земли, чтоб на это ушло минимум времени и денег.
На рисунке мы видим плод труда умельца
Это не самый идеальный вариант тачки, но со своими функциями будет справляться.
Тачка металлическая
На этой картинке мы, скорее всего, видим результат труда перфекциониста. Так как у создателя этой тележки не было инструмента для сгибания труб, была применена комбинация болгарка для надреза на ручках тележки. Ножки для упора были установлены готовые. Кузов полностью сварен с нуля из листа железа толщиной 3 мм.
Если присмотреться повнимательнее, то можно кое что заметить:
Тут владелец не пытался сделать тачку как на заводе: изгибы не такие качественные, качество швов тоже не сильно аккуратное. Хотя это все на выполнение ее функций не повлияет.
Мастер-класс по изготовлению тачки (видео)
Но что делать, если у вас нет под рукой сварочного аппарата, или вы никогда им не пользовались? В таком случае в интернете существует множество информации как сделать садовую тачку своими руками под руками имея лишь доски, шурупы, ось и приспособления, чтоб прикрепить ее к самой тележке.
Во время сборки предпочтительней использование саморезов из оцинкованного материала. Перед тем как начать закручивать саморезы, сделайте в досках дырки, но чтоб размер был меньше, чем у шурупов. Это делается для того, чтобы доска не раскололась при сборке саморезами.
Чертеж деревянной тачки
На этой картинке, мы видим очередной вариант тачки. Дно из доски не такое практичное, как если оно было из оцинкованного листа. В этом варианте остается сделать борта и поставить два колеса на ось.
Очередной вариант садовой тачки – сделать ее из бочки. Причем материал бочки неважен. Она может быть и пластиковая, и металлическая, и даже деревянная, хотя с ней, наверное, нужно будет помучиться. Бочка разрезается на две части вертикально, а значит, из нее можно сделать две тачки. Порядок выполнения «бочковой» тележки:
Тачка из старой бочки
Как видите, старые вещи иногда могут пригодиться, поэтому несколько раз подумайте, когда захотите навести у себя в гараже порядок. Затем можно будет обмотать держатели изолентой, чтоб удобней было рукам. Можно сказать, что тачка готова. Можно приступать к изготовлению «тачки-сестры».
Если у вас есть старая кровать, то у нас для вас есть еще один вариант. Для этого потребуется: сама кровать и колеса. Колеса должны быть мощными. Колеса от древнего запорожца – один из вариантов. Конструкция тележки может быть как на двух колесах, так и на четырех. Порядок сборки:
Все, творение готово. Получается хорошая самодельная садовая тачка для перевозки грузов. Это незаменимый инструмент для перевозки сена, строительных материалов, дров и так далее.
Тачка не для грузов, а для красоты сада
Её время подойдет, когда все важные дела на садовом участке переделаете. Создадите все детали из дерева, и даже колесо. Немногие народы мира могут похвастаться созданием колеса, а вы сможете это сделать собственными руками.
Самое сложное – колесо. Оно сборное, состоит из обода, спиц и оси. На фанере вырисуйте круг, обведя что-то круглое диаметром не меньше 30 см. Окружность делите на восемь сегментов. Концы брусков срежьте под 67 градусов по школьному транспортиру.
Выстройте их друг за другом, посмотрите, как стыкуются. Соедините пропилами по торцам и вбейте клинья. В центре уложите деревянный кружок диаметром 8-10 см. От него пойдут спицы также из дерева, склейте их с внутренним диаметром и ободом.
Соберите все. Найдите место для стоянки тачки, нагрузите не для бутафории тыквой, баклажанами, капустой. При желании можете сделать на память фото садовой тачки.
Составные части тележки
Составными частями тележки модели 18-100 являются: •рама, состоящая из двух боковых рам и надрессорной балки;
•колесные пары с буксами, на которые опираются боковые рамы;
•детали тормозной рычажной передачи (рычаги, триангели с тормозными башмаками и их подвесками);
•шкворень, который предназначен для предотвращения выхода пятника вагона из подпятника тележки.
