ГОСТ Р 2.711-2019 Единая система конструкторской документации. Схема деления изделия на составные части

Текст ГОСТ Р 2.711-2019 Единая система конструкторской документации. Схема деления изделия на составные части

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Единая система конструкторской документации

СХЕМА ДЕЛЕНИЯ ИЗДЕЛИЯ НА СОСТАВНЫЕ ЧАСТИ

Москва Стандартинформ 2019

Предисловие

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «Российский научно* технический центр информации по стандартизации, метрологии и оценке соответствия» (ФГУП «СТАН* ДАРТИНФОРМ»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 065 «Разработка и постановка про* дукции на производство»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 29 апреля 2019 г. No 179-ст

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. Nt 162-ФЗ «О стандартизации е Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок— в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.nj)

© Стзцдартинформ. оформление. 2019

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и рас* пространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

ГОСТ Р 2.711—2019

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ Единая система конструкторской документации

СХЕМА ДЕЛЕНИЯ ИЗДЕЛИЯ НА СОСТАВНЫЕ ЧАСТИ

United system for design documentation.

Diagram for dividing of product into components

Дата введения — 2020—02—01

1 Область применения

Настоящий стандарт устанавливает правила выполнения структурной схемы деления (далее — схемы деления изделия на составные части) изделий всех отраслей промышленности.

На основе настоящего стандарта допускается, при необходимости, разрабатывать стандарты, учитывающие особенности выполнения схемы деления изделия на составные части изделий, применяемых при разработке проектов конкретных видов изделий с учетом их специфики и (или) особенностей применяемых программных средств.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 2.053 Единая система конструкторской документации. Электронная структура изделия.

ГОСТ 2.101 Единая система конструкторской документации. Виды изделий

ГОСТ 2.104 Единая система конструкторской документации. Основные надписи

ГОСТ 2.301 Единая система конструкторской документации. Форматы

ГОСТ 2.304 Единая система конструкторской документации. Шрифты чертежные

ГОСТ 2.701 Единая система конструкторской документации. Схемы. Виды и типы. Общие требования к выполнению

Примечания — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов а информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение. а котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Термины, определения и сокращения

3.1 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

входимость: Использование составных частей изделия в структуре изделия и/или его составных частей.

[ГОСТ 2.053—2013. пункт 3.1.2]

изделие: Предмет или набор предметов производства, подлежащих изготовлению в организации (на предприятии) по конструкторской документации.

1 Изделиями могут быть: устройства, средства, машины, агрегаты, аппараты, приспособления, оборудование. установки, инструменты, механизмы. системы и др.:

2 Число изделий может измеряться в штуках (экземплярах);

3 К изделиям допускается относить завершенные и незавершенные предметы производства, в том числе заготовки.

[ГОСТ 2.101—2016, пункт 3.1]

применяемость: Условие использования данной составной части в изделии или его составной части.

(ГОСТ 2.053—2013. пункт 3.1.3]

составная часть изделия; СЧ: Изделие, выполняющее определенные функции в составе другого изделия.

Примечания — Понятие «Составная часть изделия» следует применять в отношении конкретного изделия. 8 состав которого оно входит. СЧ может быть любым видом изделия по конструкторско-функциональным характеристикам (деталь, сборочная единица, комплекс и комплект).

[ГОСТ 2.101—2016. пункт 3.2]

структура изделия: Совокупность составных частей изделия и связей между ними, определяющих иерархию составных частей.

(ГОСТ 2.053—2013, пункт 3.1.1]

В настоящем стандарте приняты следующие сокращения.

ИЭД — интерактивный электронный документ;

ТЗ — техническое задание;

ТТЗ — тактико-техническое задание.

4 Общие положения

4.1 Схема деления изделия на составные части — конструкторский документ, определяющий состав изделия, входимость СЧ и их взаимосвязь.

4.2 Схему деления разрабатывают на изделия (СЧ изделия), на которые имеются тактико-техническое задание (ТТЗ) или техническое задание (ТЗ) заказчика (головного разработчика).

4.3 Схему деления разрабатывают начиная со стадии технического проекта (эскизного проекта, если технический проект не выполняется) и обозначают с присвоением кода Е1 по ГОСТ 2.701.

4.4 8 схеме деления приводят комплексы, сборочные единицы, детали, входящие в изделие, как вновь разработанные, так и заимствованные и покупные (по ГОСТ 2.101). При этом указывают:

• обозначение изделия и его СЧ;

— наименование изделия и его СЧ;

• индексы, присвоенные заказчиком изделию и СЧ (для изделий, разрабатываемых по заказам Министерства обороны).

При необходимости на схеме деления могут быть показаны различные комплекты, входящие в состав изделия или отправляемые (поставляемые заказчику или потребителю) отдельно от него. По решению разработчика или заказчика допускается включать в схему деления другие данные об изделии и его СЧ, например, о разработчике, стадии разработки (литерности документов), сроках разработки, о потребителях и изготовителях изделия и др.

Включение в схему деления других данных об изделии и его СЧ. в т. ч. их номенклатуру и условные графические обозначения, выполняют согласно нормативной документации, действующей в соответствующих отраслях промышленности или устанавливают стандартом организации. Для изделий, разрабатываемых по заказам Министерства обороны эти документы должны быть согласованы с заказчиком (представителем заказчика).

4.5 Уровень деления (раскрытия) изделия на СЧ зависит от сложности и специфики изделия и устанавливается разработчиком изделия по согласованию с заказчиком.

4.6 На каждую СЧ. разрабатываемую по ТТЗ (ТЗ), схема деления оформляется самостоятельным конструкторским документом и ссылка на нее должна быть приведена в схеме деления изделия в целом. По согласованию с представителем заказчика допускается такие схемы деления СЧ при выполнении в бумажной форме включать в схему деления изделия в целом на последующих листах.

4.7 Покупные и заимствованные СЧ изделия на составные части более низкого уровня не делятся.

4.6 Согласование и утверждение схемы деления выполняют в соответствии с ТЗ.

При отсутствии указаний в ТЗ согласование и утверждение схемы деления выполняют согласно нормативной документации, действующей в соответствующих отраслях промышленности. Для изделий. разрабатываемых по заказам Министерства обороны, данные документы должны быть согласованы с представителем заказчика.

5 Оформление схемы деления изделия

5.1 Общие требования к оформлению

5.1.1 Данные об изделии и его СЧ при выполнении схемы деления в бумажной форме следует помещать в условные графические обозначения СЧ изделия.

5.1.2 Условные графические обозначения изделия и его СЧ (по видам — вновь разработанных, покупных, заимствованных) приведены в приложении А (рисунок А.1).

5.1.3 Информацию об изделии располагают в следующей последовательности: обозначение, наименование, индекс и т. д.

а) в условном графическом обозначении сверху вниз;

б) рядом с условным графическим обозначением слева направо.

Примечание — При отсутствии информации допускается вводить в условные графические обозначения изделия и его СЧ пустые графы для соблюдения единообразия и последовательности информации об изделии.

5.1.4 Условные графические обозначения изделий и его СЧ должны быть соединены между со* бой. соответственно входимости. сплошными тонкими линиями. Линии следует заканчивать стрелками (см. рисунки 1, 2 и рисунки Б.1—Б.З приложения Б).

5.1.5 При разработке схемы деления допускается все СЧ обозначать арабскими цифрами, а все необходимые данные о них приводить в таблице, располагаемой под схемой деления. СЧ в таблице рекомендуется располагать в следующей последовательности: комплексы, сборочные единицы, детали, комплекты. При этом детали и комплекты на схеме деления допускается не указывать, а сведения о них в этом случае приводят в таблице.

5.1.6 Примеры оформления схемы деления приведены в приложении Б.

-i й й □ 6 й Л

5.2 Выполнение схемы деления изделия в бумажной форме

5.2.1 Схему деления следует размещать на листах форматов по ГОСТ 2.301 с основной надписью по форме 2 ГОСТ 2.104 на первом (заглавном) листе и форме 2а на последующих листах.

5.2.2 При помещении данных об изделии и его СЧ в условные графические обозначения СЧ изделия порядок (последовательность) записи соответствующих данных должна быть единообразной для всех условных графических обозначений СЧ изделия.

5.2.3 Все надписи следует выполнять согласно ГОСТ 2.304. Минимальный размер шрифта для надписей в условных графических обозначениях СЧ изделия — 3.5 мм.

5.2.4 При необходимости продолжить графическую часть схемы деления на каком-либо из последующих листов у соответствующего графического обозначения следует поместить надпись с номером листа, на котором помещено продолжение [см. рисунок 2а)).

5.2.5 Если СЧ изделия оформлена отдельным документом, то при выполнении схемы деления в бумажной форме около соответствующего графического обозначения должна быть запись типа: см. АБВГ.ХХХХХХ.ХХХЕ1 (см. рисунок 26)].

См. лист.

5.3 Выполнение схемы деления изделия в электронной форме

5.3.1 Схему деления в электронной форме выполняют в виде странично-ориентированного документа или в виде интерактивного документа.

5.3.2 Схему деления в виде странично-ориентированного документа выполняют согласно требованиям к выполнению схемы деления в бумажной форме. Если СЧ изделия оформлена отдельным документом, при выборе соответствующего графического обозначения должен быть обеспечен переход на визуализацию документа, в соответствии с которым оформлена данная СЧ изделия, при этом должно быть обеспечено различимое обозначение перехода к документу, в соответствии с которым оформлена СЧ. В качестве обозначения рекомендуется использовать стрелку (см. рисунок А.2 приложения А), располагаемую снизу условного графического обозначения.

5.3.3 При выполнении схемы деления в электронной форме допускается выполнять структуру с детализируемыми далее соответственно уровням входимости СЧ изделия.

Схему деления в виде ИЭД выполняют на базе электронной структуры изделия по ГОСТ 2.053 и по аналогичным правилам (см. рисунок Б.З приложения Б).

5.3.4 При выполнении схемы деления в системе управления данными об изделии данные об изделии и его СЧ следует приводить в характеристиках (атрибутах). Визуализацию схемы деления следует выполнять в виде древовидной структуры. Детализацию далее соответственно уровням входимости СЧ изделия и данных об изделии и его СЧ (см. рисунок Б.4 приложения Б) следует обеспечивать интерактивным раскрытием соответствующих уровней и/или настройками системы управления данными об изделии.

Приложение А (рекомендуемое)

Условные графические обозначения изделий и их составных частей

А.1 Пример условных графических обозначений изделий и СЧ приведен на рисунке А.1.

в) Покупные гадания

а) Вновь рврабсгпнныв гадания и х ширина).

А.З Пример оформления обозначения перехода к документу, в соответствии с которым оформлена составная часть изделия приведен на рисунке А.2.

Рисунок А.2 — Пример оформления обозначения перехода к документу, в соответствии с которым оформлена составная часть изделия

Приложение Б (справочное)

Примеры оформления схемы деления изделия на составные части

Рисунок Б.1 — Пример оформления схемы деления изделия при выполнении в бумажной форме

Рисунок Б.2 — Пример оформления схемы деления изделия в электронной форме в виде странично-ориентированного документа

Источник

Митоз и мейоз: понятие, фазы, отличия

Наши клетки постоянно растут и воспроизводят самих себя. Репродуктивная функция может осуществляться двумя способами, о которых мы расскажем в этой статье. Вы узнаете, как возникают новые клетки.

Что такое митоз

Первый способ деления соматической клетки — митоз. Материнская клетка разделяется на дочерние клетки, которые практически идентичны родительским с точки зрения генетической информации. Наследственная информация и количество хромосом у дочерних клеток такие же, как у родительской.

Митоз — одна из фаз жизненного цикла клетки и механизм нормального роста тканей. Большую часть клеточного цикла занимает интерфаза, в течение которой протекает повседневная клеточная деятельность. Во время интерфазы происходит:

Во время интерфазы идёт активный синтез и накопление необходимых для деления клетки веществ. Интерфаза делится на три подфазы:

После стадии G2 клетка вступает в следующую фазу деления, а именно — сам митоз. Тут есть четыре подфазы: профаза, метафаза, анафаза, телофаза.

В схемах деления гаплоидный набор хромосом обозначают буквой n, а набор молекул ДНК (то есть хроматид) — буквой с. Перед буквами указывают число гаплоидных наборов: 1n2с — гаплоидный набор удвоенных хромосом, 2n2с — диплоидный набор одиночных хромосом, 2n4с — диплоидный набор удвоенных хромосом.

‍Пример. В клетках человека гаплоидный набор составляют 23 хромосомы. Значит, запись 2n2с означает 46 хромосом и 46 хроматид, а 2n4с — 46 хромосом и 92 хроматиды.

Рассмотрим подробнее фазы митоза:

Многие клетки вступают в фазу G0 после митоза и находятся в ней всю жизнь до гибели. Обычно это высокоспециализированные клетки, которые не могут совмещать эффективное выполнение своих функций и размножение. Например, в фазе G0 находится большинство нейронов головного мозга.

Биологическое значение митоза — образование генетически одинаковых дочерних клеток с тем же набором хромосом, что был у материнской клетки. Сохраняется преемственность в ряду клеточных поколений.

Что такое мейоз

Второй способ деления эукариотической клетки — мейоз. Во время такого процесса деления клетки получаются дочерние клетки, которые называются гаметы. У мужчин это сперматозоид, а у женщин яйцеклетка. Гаметы получают только половину генетической информации родительской клетки. Число хромосом уменьшается в два раза.

Затем гаметы могут объединяться, образуя новую клетку, сочетающую генетическую информацию обеих клеток-родителей — зиготу. Процесс слияния половых клеток называется оплодотворением. Если зигота совершит цепь митозов, сформируется новый организм.

Каждая гамета человека содержит 23 хромосомы — гаплоидный набор (n). Когда гаметы объединяются, получается зигота с 46 хромосомами — диплоидный набор (2n).

Во время мейоза одна клетка с 46 хромосомами делится дважды. Первое деление называется мейоз I, второе деление называется мейоз II. Интерфаза между двумя этапами деления мейоза настолько кратковременна, что практически незаметна, и в ней не происходит удвоение ДНК. В результате образуются четыре дочерние клетки, каждая с 23 хромосомами.

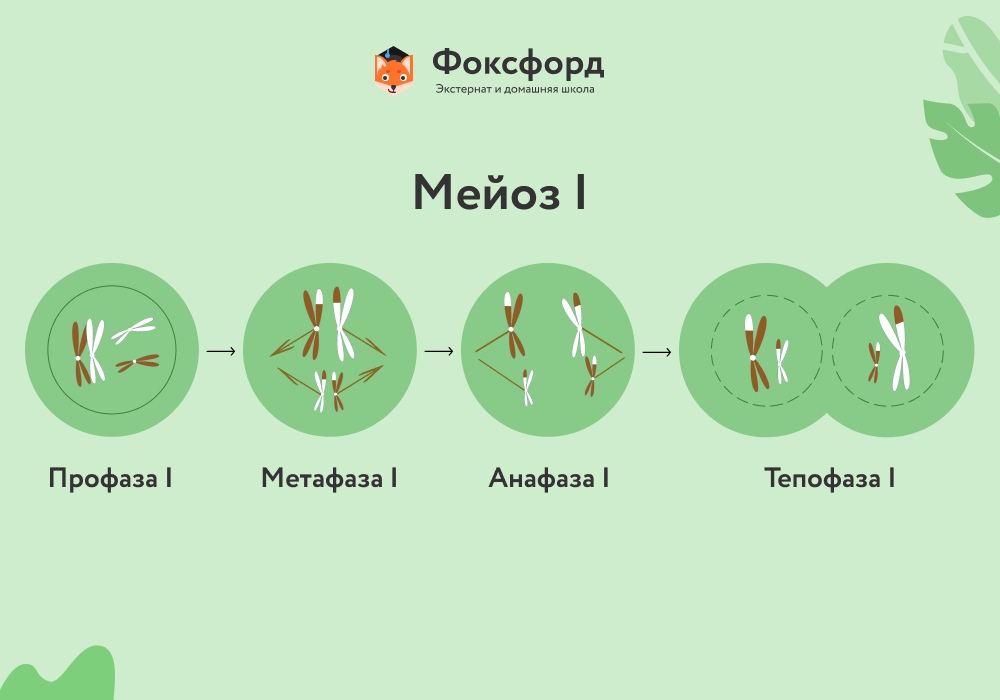

Мейоз I подразделяется на четыре фазы, аналогичные фазам митоза:

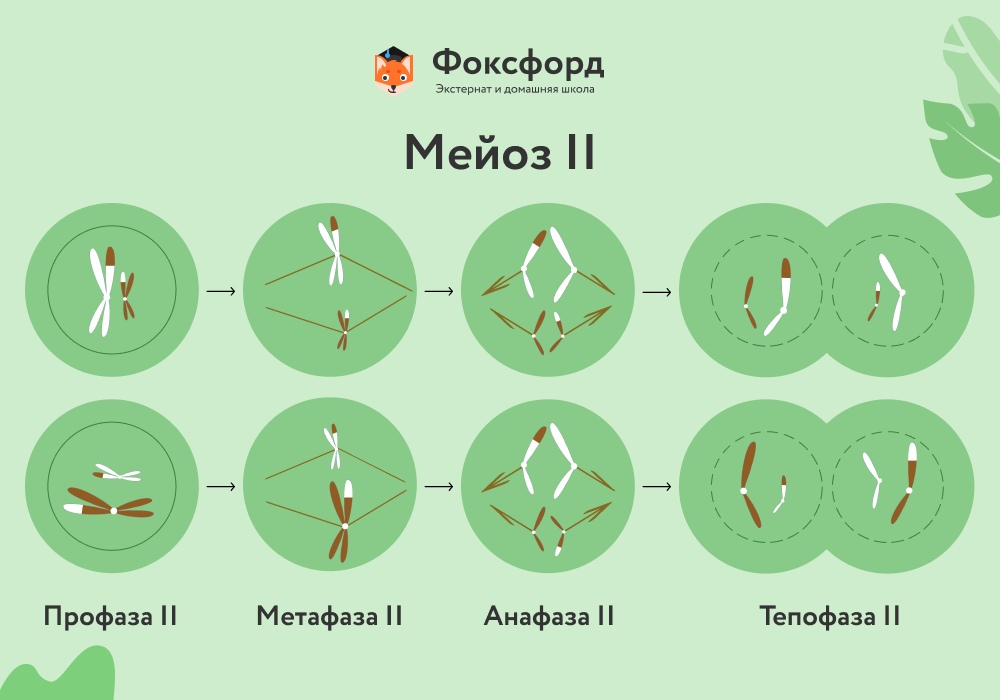

Мейоз II подразделяется на четыре такие же фазы:

Биологическое значение мейоза — образование гаплоидных клеток, отличающихся генетически друг от друга: половых клеток (гамет) у животных и спор у растений.

Источник

Курсы

Индексы

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Единая система конструкторской документации

СХЕМА ДЕЛЕНИЯ ИЗДЕЛИЯ НА СОСТАВНЫЕ ЧАСТИ

Unified system for design documentation. Diagram for dividing of product into components

Дата введения 1983-07-01

РАЗРАБОТАН Государственным комитетом СССР по стандартам

В.Ф.Курочкин, С.С.Борушек, В.П.Пармешин, Л.М.Филатова

ВНЕСЕН Государственным комитетом СССР по стандартам

Член Госстандарта М.А.Довбенко

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 23 июня 1982 г. N 2485

ВНЕСЕНА поправка, опубликованная в ИУС N 10, 1985 год

Поправка внесена юридическим бюро

ВНЕСЕНО Изменение N 1, принятое Межгосударственным Советом по стандартизации, метрологии и сертификации от 28.02.2006 N 23. Государство-разработчик Россия. Приказом Ростехрегулирования от 22.06.2006 N 117-ст введено в действие на территории РФ с 01.09.2006

Изменение N 1 внесено юридическим бюро по тексту ИУС N 9, 2006 год

Настоящий стандарт устанавливает правила выполнения схемы деления изделия на составные части изделий всех отраслей промышленности.

1.2. Схему деления разрабатывают на изделия (составные части изделия), на которые имеются тактико-техническое задание (ТТЗ) или техническое задание (ТЗ) заказчика (головного разработчика).

1.3. Схему деления разрабатывают начиная со стадии технического проекта (эскизного проекта, если технический проект не выполняется) и обозначают с присвоением кода Е1 по ГОСТ 2.701-84.

1.4. В схеме деления приводят состав изделия (комплексы, сборочные единицы, детали, входящие в изделие, как вновь разработанные, так и заимствованные и покупные). При этом указывают:

обозначение изделия и его составных частей ;

наименование изделия и его составных частей;

индексы, присвоенные заказчиком изделию и составным частям в соответствии с ГОСТ 2.902-68 (для изделий, разрабатываемых по заказам Министерства обороны).

При необходимости на схеме деления могут быть показаны различные комплекты, входящие в состав изделия или отправляемые отдельно от него. По согласованию с представительством заказчика допускается включать в схему деления и другие данные об изделии и его составных частях, например, о разработчике, стадии разработки (литерности документов), сроках разработки, о потребителях и изготовителях изделия и т.д.

1.5. Уровень деления (раскрытия) изделия на составные части зависит от сложности и специфики изделия и устанавливается разработчиком изделия по согласованию с заказчиком.

1.6. На каждую составную часть, разрабатываемую по ТТЗ (ТЗ), схема деления оформляется самостоятельным конструкторским документом и ссылка на нее должна быть приведена в схеме деления изделия в целом. По согласованию с представительством заказчика допускается такие схемы деления составных частей при выполнении в бумажной форме включать в схему деления изделия в целом на последующих листах.

1.7. Покупные и заимствованные составные части изделия на составные части более низкого уровня не делятся.

2. ОФОРМЛЕНИЕ СХЕМЫ

2.1. Схему деления, выполненную в бумажной форме, следует размещать на листах форматов по ГОСТ 2.301-68 с основной надписью по ГОСТ 2.104-2006 на первом (заглавном) листе и на последующих листах.

Схему деления в электронной форме выполняют на базе электронной структуры изделия и по аналогичным правилам.

2.2. Данные об изделии и его составных частях при выполнении схемы деления в бумажной форме следует помещать в условные графические обозначения составных частей изделия.

При выполнении схемы деления в электронной форме условные графические обозначения следует использовать для обозначения составных частей изделия. Данные об изделии и его составных частях при их визуализации на экране ЭВМ следует размещать рядом с условными графическими обозначениями.

Условные графические обозначения изделия и его составных частей (оригинальных, покупных, заимствованных) приведены в рекомендуемом приложении 1 (черт. 1, черт. 2).

Информацию об изделии располагают:

а) в условном графическом обозначении сверху вниз;

б) рядом с условным графическим обозначением слева направо в следующей последовательности: обозначение, наименование, индекс изделия и т.д.

2.3. Условные графические обозначения изделия и его составных частей должны быть соединены между собой, соответственно входимости, сплошными тонкими линиями. Линии следует заканчивать стрелками (см. пример на черт.1 и в приложении 2, черт.1 и 2).

При выполнении схемы деления в электронной форме допускается выполнять схему с детализируемыми далее соответственно уровням входимости составными частями изделия (см. пример в приложении 2, черт.3).

2.4. При необходимости продолжить графическую часть схемы деления на каком-либо из последующих листов у соответствующего графического обозначения следует поместить надпись с номером листа, на котором помещено продолжение (см. пример на черт.2).

2.5. Если составная часть изделия оформлена отдельным документом, то при выполнении схемы деления в бумажной форме около соответствующего графического обозначения должна быть запись типа: см. АБВГ.ХХХХХХ.ХХХЕ1 (см. пример на черт.2).

При выполнении схемы деления в электронной форме при выборе соответствующего условного графического обозначения должен быть обеспечен переход на визуализацию документа, которым оформлена данная составная часть изделия.

2.6. При разработке схемы деления допускается все составные части обозначать арабскими цифрами, а все необходимые данные о них приводить в таблице, располагаемой под схемой деления. Рекомендуется составные части в таблице располагать в следующей последовательности: комплексы, сборочные единицы, детали, комплекты. При этом детали и комплекты на схеме деления допускается не указывать, а сведения о них приводить в таблице.

2.7. Примеры оформления схемы деления приведены в справочном приложении 2.

Условные графические обозначения

Пример условных графических обозначений изделий и их составных частей

1.1. При выполнении схемы деления в электронной форме соответствующие графические обозначения должны иметь видимые размеры не менее 6×6 мм (высоташирина).

1.2. Если составная часть изделия оформлена отдельным документом, при выполнении схемы деления в электронной форме для соответствующего условного графического обозначения должно быть обеспечено различимое обозначение перехода на документ, которым оформлена данная составная часть изделия. В качестве обозначения рекомендуется использовать стрелку (см. черт.2), располагаемую снизу условного графического обозначения.

Пример оформления обозначения перехода на документ,
которым оформлена составная часть изделия

1.1, 1.2. (Введены дополнительно, Изм. N 1).

Примеры оформления схемы деления структурной

Пример оформления схемы деления структурной в бумажной форме

Пример оформления схемы деления структурной в электронной форме

Пример оформления схемы деления структурной в электронной форме
с детализируемыми далее соответственно уровням входимости составными частями

1. На черт.2 и 3 приведены примеры представления схемы деления структурной на экране ЭВМ.

2. В правой нижней части черт.2 и 3 приведен пример оформления вызова данных основной надписи (ГОСТ 2.104-2006).

Черт.2, 3. (Введены дополнительно, Изм. N 1).

Текст документа сверен по:
официальное издание
М.: Издательство стандартов, 1982

Юридическим бюро в текст
документа внесено Изменение N 1,
