Как сделать схождение самому нексия

Daewoo Nexia › Бортжурнал › Регулировка схождения

После замены шаровых решил проверить развал-схождение. На нексиях развал не регулируется, но он оказался более-менее, а вот схождение было заметно в плюс. Отрегулировали и все ОК. Разницы в управлении как то не заметил)
****************Для информации**************

Развал колес автомобиля – это угол, указывающий, насколько градусов отклонена центральная плоскость колеса от перпендикуляра к горизонтальной поверхности. То есть, на какой угол и в какую сторону (внутрь или наружу) наклонены «развалены» колеса автомобиля. Положительный угол развала говорит о том, что расстояние между верхними точками колес на одной оси больше, чем между нижними точками. И наоборот, отрицательный угол свидетельствует о наклоне колес внутрь, в сторону центральной оси автомобиля. Колесо с углом развала, равным 0 градусов, расположено строго перпендикулярно дорожному покрытию.

«Неправильный» развал становится причиной повышенного и неравномерного износа протектора, а также вызывает проблемы с управлением. Развал колес для большинства переднеприводных автомобилей, как правило, имеет небольшое положительное значение. Такая регулировка подвески позволяет снизить нагрузку на ведущие колеса и уменьшить передачу вибраций на рулевую колонку. Значительный угол отрицательного развала может свидетельствовать о сильном износе деталей подвески, либо о неправильной ее настройке.

Данный параметр указывает величину угла между плоскостью вращения колеса и линией направления движения. Схождение колес может измеряться как в угловых величинах, так и в миллиметрах (как разница расстояний между передними и задними точками колес одной оси, расположенных в горизонтальной плоскости). Если колеса повернуты внутрь – это положительное схождение (расстояние между передними точками меньше, чем между задними), наоборот – отрицательное. Колеса, расположенные строго по направлению движения, параллельно друг другу, имеют нулевое схождение.
Неверно настроенное схождение колес является основной причиной ускоренного и неравномерного износа протектора шин. При чрезмерном положительном схождении будет сильно изнашиваться наружная часть протекторов, отрицательный угол схождения провоцирует износ внутренней стороны. Как и в случае с развалом, изменение заводских регулировок схождения чаще всего практикуется при настройке подвески спортивных авто. Например, отрицательное схождение колес переднего привода улучшает управляемость при прохождении крутых поворотов и виражей.

Источник

Daewoo Nexia Теперь музыкальная Ксюха › Бортжурнал › Сход-развал с новыми колесами и балкой)

Как многие знают, у меня была проблема с рычагами, болты ослабевали, что привело к изменению возможному сход-развалу + установлена балка с ЗДТ, в добавок с развальными пластинами… Необходимо проверить сход-развал!

И так, заехал в автосервис, где постоянно делаю сход-развал, на Куйбышева 7 (вроде так).

Т.к. у нексии не делается на задней балке не схождение, ни развал, то просто попросил проверить на всякий случай, после чего был и удивлен и опечален…

Как видно из показаний — развал 3 градуса, при том с обеих сторон идеален!
Тут возникает вопрос, как так то? Пластины дают 1 градус, но не 3! Что это такое, и как быть? Насколько я знаю, до 2х градусов можно не переживать за резину, но я то хотел сделать всего 1 градус! — тут вопрос, снимать пластины, или же это не опасно для резины?

Тут то я вроде немного спокоен, по заводу в норме 2 градуса и 10 минут — безопасно и допустимо, а тут отклонение на 1 градус, в принципе чего я вроде как и хотел, но в сумме то 3 градуса — что будет с резиной? вопрос…

Ну да ладно о развале, что со схождением то? Тут я был реально в шоке! Левое заднее колесо смотрело влево, и почти на пол сантиметра выглядывало относительно задней стороны колеса %) 0,24 градуса в наружную сторону… пообщавшись с сход-развальщиком, пришли к выводу, что надо подкладывать шайбы… Несколько раз спросил его о безопасности, и он уверил меня, что не страшнее, чем пластины, главное хорошо все затянуть! Будем исправлять…

Что касается передних колес. Из-за рычага и колес, так же произошли изменения…

Тут благо все легче, устранили на месте. Кстати сход-развальщик был удивлен, услышав, что я чувствовал иногда то, как тянуло машину… Обычно тянуть начинает от 0,5 градуса минимум, и то, не все чувствуют!
В итоге, все исправлено на месте)

И так, я надеюсь за выходные найду ответы на свои вопросы, и в начале недели заеду в сервис, и исправлю все недочеты!)

Делайте сход-развал чаще, 700 рублей сберегут несколько тысяч от покупки новой резины!)

Ну вот вроде и все, задавайте свой вопросы, пишите ответы, и просто комментируйте!

Источник

Daewoo Nexia Sweet Cherry › Бортжурнал › 3D развал-схождение и замена задних сайлентблоков передних рычагов или «Стуки- бряки, уходите!»-

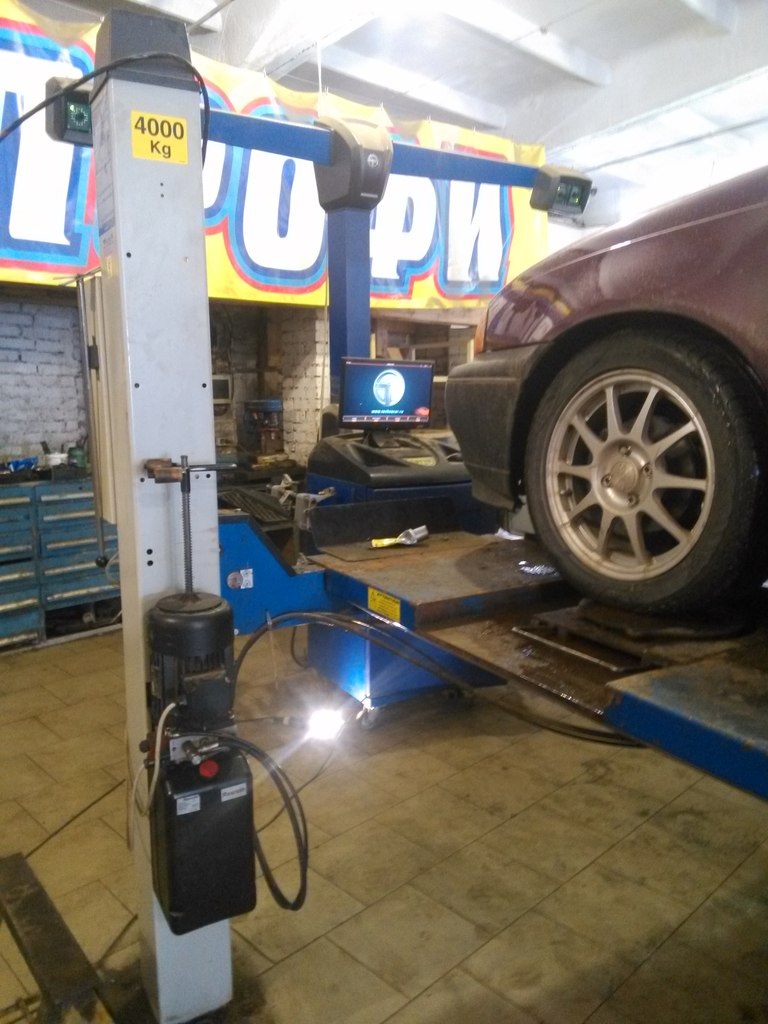

Заехал сегодня на регулировку схождения, т.к. менял передние пружины, и колёса новые

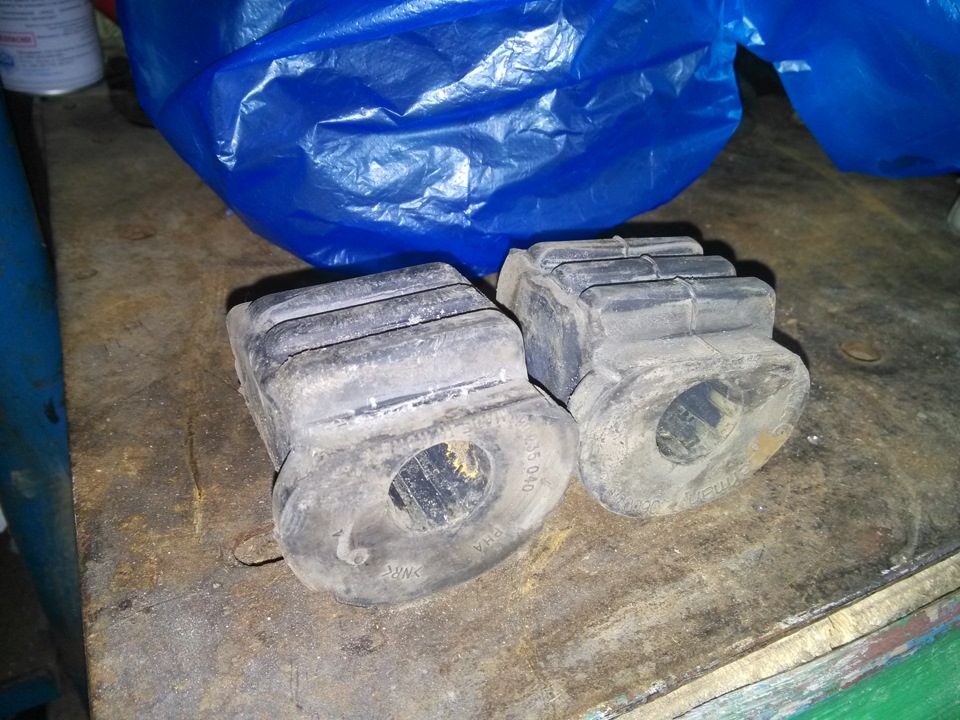

Развала у нас на нексиях не делается. Сайлентблоки рычагов я поменял вчера. Стуки в передней подвеске исчезли. при этом вынос на старых сайлентблоках вообще язык не поворачивается назвать выносом.

Ни за что бы не сказал что они могут издавать столько звуков. Проявляются такие стуки даже на самых мелких ямках, трещинах, кочках и т.д. стук глухой, доносящийся спереди, отдает в ноги. Если у вас есть подобное- советую посмотреть вынос задних сайлентблоков передних рычагов. в общем очень доволен тем, что поменял их! Втулки стабилизатора менять не стал, т.к. хотел делать это исключительно из- за стуков в передней части авто. Вернемся к развалу. Первая проблема- заехать в сервис с таким занижением. въезд очень плохой, горка с двумя «ступенями». Заехал нормально, зацепив лишь бетонный пол резонатором, но это привычное дело, т.к. заезжая в собственный гараж я вообще цепляюсь торцом резонатора об нижний уголок ворот. Именно поэтому поставил на днях приоровские бублики, подвешивающие резонатор. Он стал чуть выше, теперь резонатором я цепляюсь лишь вскользь, НО всё равно не то, надо что то думать… Так вот. заехал я на подъемник в сервисе, мне продиагностировали подвеску с самого начала. Всё ок. цепляют первую «мишень» на переднее колесо, цепляют вторую. Переходят к задним и тут то поджидал сюрприз! с таким занижением и дисками функционирование оборудования оказалось невозможным. часть крепления «мишени» просто задевала крыло.

Развальщик уже было сказал, что ничего сделать не выйдет, но тут подошел старший механик, предложил поставить мишень чуть иначе, и по чуть чуть двигать машину. Но даже этот способ не решил проблему- стандартным способом развал сделать не получалось. Тогда было принято решение «выкатывать» каждое из четырех колес отдельно, а не все разом, как это делается обычно и быстро. В итоге вся процедура заняла не пол часа, как обычно, а полтора часа… но всё получилось. Жаль не распечатали отчет, забыл предупредить мастера, что я хотел его видеть. Собсно ради этого и заехал именно в этот сервис на 3D- развал. по деньгам взяли как и обещали- 550р. Машина стала ехать прямо, и руль тоже прямо. Результатом доволен! После замены сайлентблоков, кстати, рулиться машина стала гораздо лучше, и в целом подвеска собранней.

Источник

Как сделать развал схождение своими руками

Правильно выставленные углы развала и схождения колес – одно из ключевых условий нормальной работы подвески автомобиля. Если эти параметры отклоняются от нормы, возникает ряд проблем: происходит неравномерный износ покрышек, ухудшается управляемость машины и ее курсовая устойчивость, руль смещается с нулевого положения при езде по прямой траектории. Также возрастает нагрузка на штоки амортизаторов, сайлентблоки, шрусы, элементы системы рулевого управления.

Измерение углов схода и развала должно выполняться с определенной периодичностью, в среднем 1-2 раза в год. Проверка положения колес в специализированных автосервисах — недешевая услуга, особенно при использовании компьютерных методов. Частые визиты в мастерские бьют по карману, поэтому многие автовладельцы ищут способы проведения таких работ в гаражных условиях. Предлагаем ознакомиться с простым, но точным и эффективным методом самостоятельного определения параметров схода и развала.

Преимущества способа

Технология, рассмотренная ниже, широко используется как начинающими, так и опытными автомобилистами. Среди ее основных преимуществ стоит выделить такие:

Важные уточнения по процедуре измерения углов установки колес

Предлагаемый метод дает возможность только определять углы установки колес (УУК), чтобы получить представление о текущих параметрах схода и развала. Дальнейшие работы по их регулировке можно проводить как своими руками (при наличии соответствующего опыта и знаний), так и в автомастерских.

Подразумевается, что замеры проводятся при исправной подвеске и нормальном давлении в шинах. Поэтому соответствующие работы, связанные с диагностикой и ремонтом ходовой части, не рассматриваются.

Также необходимо учесть, что в данной статье не рассматривается, какими должны быть углы схода и развала. Речь пойдет только о процессе их измерений. Полученные результаты в дальнейшем нужно сравнить с заводскими значениями, которые могут отличаться для автомобилей разных марок и моделей.

Перед замерами углов схода и развала необходимо разместить автомобиль на ровной твердой поверхности – например, на бетонном полу гаража. Заезжая на рабочую площадку, следует держать руль в нулевом положении. При этом колеса будут стоять максимально близко к тому положению, в котором они находятся при движении авто по прямой дороге.

Если же автомобиль после остановки будет подниматься на домкрате или подъемнике, это приведет к разгрузке подвески, затем колеса станут на пол недостаточно ровно. Для устранения таких погрешностей понадобятся поворотные круги или сдвижные платформы, которых большинство автовладельцев не имеют. Поэтому приподнимать кузов перед проведением замеров настоятельно не рекомендуется. Подвеска машины должна быть под привычной нагрузкой.

Начинать замеры следует с определения углов схода, поскольку именно эти параметры регулируются на большинстве моделей автомобилей. Данная характеристика определяется для каждого из четырех колес, поэтому ее иногда называют «полусхождением». Индивидуальный сход замеряют относительно продольной оси автомобиля. Ее можно построить несколькими способами, рассмотрим подробнее.

Три варианта построения продольной оси автомобиля

На выбор предлагаются три разных метода, с помощью которых можно построить «базовую» линию при вычислении углов индивидуального схода колес:

Угол между линией «trast line» и центральной продольной осью машины в идеальном случае должен стремиться к нулю. Но в некоторых случаях дефекты задней подвески не всегда удается устранить. Поэтому при диагностике схода и развала проводят замеры, отталкиваясь именно от «trast line».

Измерение индивидуального схождения колес

Чтобы измерить полусхождение каждого колеса, необходимо создать коридор, состоящий из двух параллельных линий. Для их создания можно использовать прочные нити, рыболовные резинки, лучи лазерных нивелиров. Линии должны проходить строго горизонтально, их нужно выстраивать по высоте центров колес. Базовый коридор можно создать тремя способами:

Есть масса примеров построения таких конструкций в англоязычном интернете. Для примера наберите в поиске «B-G rasing string lines kit».

В гаражных условиях уместно использовать самый бюджетный и простой способ. Для замеров схода и развала понадобятся две алюминиевые рейки, которые можно купить в любом строительном магазине. Одну из них нужно подложить на пол у задней или передней оси авто. Далее необходимо сделать на рейке метки на небольшом расстоянии от колес — около 5 см. Затем определяется расстояние между нанесенными метками, полученное значение будет шириной измерительного коридора. Разделив этот параметр пополам, можно вычислить расположение средней линии. Далее необходимо приложить к размеченной трубке вторую рейку и перенести на нее полученные метки.

Дополнительные две метки наносятся на бампера машины ровно по центру. Их выставляют с помощью рулетки и обозначают куском изоленты или малярного скотча.

Алюминиевые трубки фиксируют с помощью обычных канцелярских прищепок. Их закрепляют на бамперах, брызговиках или других элементах кузова, в зависимости от конструктивных особенностей автомобиля.

Далее необходимо натянуть на рейках в ранее отмеченных местах резиновые корды, которые можно приобрести в любом рыболовном магазине. Вместо них можно использовать неупругие нитки, которые можно закрепить на трубках резинками для денег. Это позволит избежать разрыва нитей, обеспечить необходимое натяжение и минимизировать погрешность при определении углов схода колес.

На следующем этапе проводится центрирование измерительного коридора по меткам, которые были ранее обозначены на бамперах. Далее нужно выставить руль в нулевое положение, для большей точности можно использовать строительный уровень.

После перечисленных действий уже можно обнаружить поперечное смещение колес. Для этого следует измерить расстояния от центров ступиц до нитей базового коридора и определить разницу между ними. Это актуально для водителей, в чьих автомобилях колеса выходят из арок на разные расстояния.

Теперь можно приступать к измерению индивидуального схода каждого колеса. Замеры проводятся путем определения расстояний от линий базового коридора до симметричных точек обода дисков спереди и сзади от центра колеса. Полученные результаты необходимо зафиксировать в тетради или, за неимением оной, записать мелом на асфальте в гараже.

Затем необходимо прокатать автомобиль вперед или назад на пол оборота колеса, не меняя положения линий измерительного коридора. Важно, чтобы руль при этом оставался в прежнем положении. Далее нужно несколько раз провести повторные замеры индивидуального схождения колес. Если между двумя измерениями нет существенных различий, их можно принять за истинные. Если разница значительна, следует прокатать машину еще на несколько десятков сантиметров и обнаружить «кривые» колеса. Таким образом вычисляем кривые колеса. Чтобы компенсировать биения колес при расчетах, находим наиболее часто повторяющиеся значения индивидуальных схождений.

Для пересчета миллиметров в градусы и минуты воспользуемся таблицей ниже.

Когда все углы полусхождения определены с достаточной точностью, можно вычислить угол разворота задней оси. О наличии такого угла могут свидетельствовать различия параметров полусхождения задних колес относительно центральной линии.

Если же регулировка задних колес не планируется, можно переориентировать базовый коридор по trast line, проложенной через заднюю ось. Для этого нужно сдвинуть закрепленные рейки таким образом, чтобы полусхождения задних колес выровнялись по новому положению коридора. Затем необходимо будет откорректировать по нему положение передних колес, зафиксировав руль автомобиля строго по центру. Таким образом машина будет ехать немного боком, но водитель не будет замечать этого.

При определении параметров полусхождения необходимо учитывать суммарное схождение колёс на осях (на передней оси и на задней), которое складывается из индивидуальных углов с учетом их знаков. Именно этот показатель определяет, будет ли равномерно изнашиваться резина, и насколько управляемым станет автомобиль во время движения. Чтобы узнать оптимальное значение общего схождения для конкретной модели авто, следует изучить справочные материалы, в которых указаны рекомендации производителя.

Измерение углов развала

Для определения этих параметров базовый коридор не понадобится, его можно убрать. Углы развала можно определить несколькими способами: с помощью отвеса, пузырькового уровня, цифрового инклинометра или другого угломера.

Перед началом замера углов развала нужно удостовериться, что машина стоит на ровной поверхности. Если же развал будет измеряться с помощью цифрового инклинометра, то достаточно откалибровать прибор по наклону поверхности, на которой расположена машина. Для этого следует приложить к поверхности угольник и сверить расположение угломера с положением его вертикальной грани.

На ободе колеса ставим маркером или мелом две вертикальные метки. Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна быть в пределах +-2мм. Прокатываем машину на четверть оборота колеса (90 градусов) и делаем еще две вертикальные метки. Снова замеряем расстояние от отвеса до обода колеса, тем самым нивелируем погрешность измерения, связанную с биением диска колеса.

Для переднеприводных автомобилей усреднённые значения углов развала считаются в норме 0 ± 1 мм, для заднего привода нормой считается диапазон +1 ±3 мм. Для дисков размеров 13 и 14 дюймов 1 миллиметр развала равен примерно 10 угловым минутам. Точную величину допуска развала колес для конкретного автомобиля лучше всего узнать из рекомендаций завода изготовителя автомобиля.

Угол развала также можно измерить с помощью пузырькового уровня или телефона с установленной программой для измерения углов.

Измерение продольного и поперечного угла наклона оси поворота

Наибольший интерес представляет измерение параметров наклона поворотных осей. Их положение определяется двумя ключевыми характеристиками: поперечным наклоном и продольным (кастером).

Короткое видео (2 мин) о том, что такое кастер

Если бы колеса авто могли выворачиваться на 90 градусов и становиться поперек кузова, эти параметры можно было бы легко вычислить с помощью инклинометра. Но в реальных условиях этого сделать невозможно, поэтому нужно ограничиваться поворотом на 20 градусов в обе стороны относительно нулевого положения. Разницу полученных углов нужно умножить на дополнительный коэффициент 1,5 – это необходимо для компенсации погрешностей, которые допускаются в процессе замеров.

Чтобы определить кастер, сначала нужно развернуть каждое колесо на 20 градусов перед осью поворота: правое влево, а левое вправо. При этом нужно выставить угломер на ноль или записать полученные результаты. Далее колеса разворачивают за ось поворота: правое вправо, левое влево. Если угол, измеренный позади оси поворота больше угла измеренного перед осью поворота, то кастер положительный. Если наоборот, то кастер отрицательный. Угломер при этом должен показывать небольшую разницу в несколько градусов. Эту разность следует умножить на тот же коэффициент 1,5. К примеру, если угломер показал значение +2 градуса, то величину кастера нужно принять за +3 градуса.

Аналогичным способом вычисляют поперечный наклон, но при этом угломер устанавливают в несколько ином положении. Для дополнительного удобства можно использовать смартфон, на который следует заранее установить приложение, моделирующее два взаимно перпендикулярных пузырьковых уровня. Также для этих целей сгодится и обычный строительный уровень, желательно с вращающимся пузырьком.

Если задача заключается не в измерении конкретных числовых значений наклонов, а лишь в их сравнении (они всё равно не регулируются на большинстве автомобилей), то результаты не обязательно умножать на поправочный коэффициент 1,5. Главное – убедиться в том, что углы равны на обеих полуосях (справа и слева).

В процессе самостоятельных замеров не обязательно строго соблюдать поворот колес ровно на 20 градусов, особенно когда нет соответствующих инструментов для определения этих углов (например, проградуированных поворотных кругов). Можно выворачивать руль примерно на 3/4 оборота. Необходимо следить, чтобы при повороте влево и вправо руль фиксировался в симметричных положениях. Для этого можно нанести какие-либо пометки в нижней части рулевого колеса. При нулевом положении руля линия, соединяющая метки, должна проходить строго горизонтально.

Еще один способ добиться точных результатов – начертить углы на асфальте возле колес при помощи транспортира. При отсутствии этого инструмента можно использовать квадратный лист бумаги с равными сторонами. Сложив его по диагонали, получим угол 45 градусов. Затем один угол снова складывается пополам, получается угол около 22,5 градуса, что близко к стандартным 20. Далее лист нужно приложить к колесу и очертить его грань мелом, тем самым создав нужные пометки на асфальте.

Заключение

Способы измерения УУК автомобиля, рассмотренные в данной статье, практически не используются на профессиональных автосервисах. Компьютерный метод более удобен и эффективен, требует меньших затрат времени. Но в быту автомобилистов часто бывают ситуации, когда визит на СТО затруднен по разным причинам: например, если машина временно не на ходу, не хватает финансов, или когда водителю нужно лишь убедиться в нормальном состоянии подвески машины. В таких ситуациях предложенная технология оптимально подойдет для замера углов схода/развала и станет достойной альтернативой компьютерной диагностике УУК.

Видео: Измерение углов сход развала
