CB-Radio. «YOSAN JC-1103N». Самодельная тангента.

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

С появлением новой торговой «фичи» 433 Мгц — пошла новая волна «похорон» СВ диапазона. Но время честный парень. Российские дальнобойщики уже оценили радиосвязь на 27 Мгц. 15-ый канал «Европейской» сетки частот ( 27,135 Мгц ) — стал постоянно работающим открытым каналом связи на междугородних трассах. Многие дорожные ситуации разрешаются гораздо проще, если у вас есть обычная 40-канальная СВ рация. В США они продаются свободно от 29$ за штуку.

Небольшой подводимой мощности ( принято 5 Ватт ) достаточно для связи между «фурами» на расстоянии до 20 Км. Ограничение максимальной мощности в 5 Ватт привело к тому, что и переносные радиостанции «подтянулись» к ней. Пример — радиостанция Южно-корейского производства «YOSAN JC-1103N». Подводимая мощность у нее достигает 7 Ватт при 13,5 вольтах питания. При такой «прожерливости» в режиме «Hi» никаких аккумуляторов не напасешься.

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

Любую «портативку» СВ диапазона можно использовать как «автомобильную».

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

Но это не всегда удобно. Даже разместить ее на подоконнике с внешними 7 Ач аккумуляторами и внешней антенной — неудобно.

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

А 90% времени она находится именно в таком «боевом» положении.

При изготовлении тангенты я снова столкнулся с «международными стандартами». Мало того, что гнезда «Phone» и «Mic» по размеру применены «наоборот», так еще и включение режима «передача» необычное — соединением «корпуса» и оплетки экрана микрофонного провода! А в режиме «прием» напряжение на микрофоне меняет полярность на обратную. Видимо хитрые ребята хотели спалить все, что без их ведома попадет в гнездо «Mic». Но я уже давно ничему не верю и всего боюсь. При «прозвонке» был озадачен, но не удивлен. Такие «чудеса» стали нормой. Далее на фотографиях показаны самодельные разьемы внешнего питания и этапы распайки кабеля тангенты.

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

Кабель можно взять с одной экранированной жилой для микрофона. Остальные провода могут быть просто с хорошей изоляцией и собраны в общую ПХВ трубку.

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

Кнопка «передача» не обязательно мощная. Ток там течет небольшой. Желательно корпус тангенты сделать из металла, так-как возможны наводки ВЧ излучения в цепь микрофона и свист. Дроссель, показанный на фото ниже — служит для подавления этого явления.

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

Конструкция тангенты зависит от примененных вами динамика, кнопки и от того насколько вы аккуратно умеете паять. Электрическая схема показана ниже.

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

Пытался поставить вместо «34J9E» микрофон «МКЭ-332» по внешнему виду и подключению такой-же, но по чувствительности г… Возможно изготовление тангенты из пластмассы с «оклейкой» изнутри медной фольгой.

Коротко о радиостанции «YOSAN JC-1103N».
-40 каналов «Европейской» сетки;
-Шумоподавитель;
-Модуляция амплитудная;
-Чувствительность не хуже 1 мкв;
-Выходная мощность в антенне в режиме «Hi»
и напряжении питания не менее 12,5 вольт 2,5 Вт;
-Ток потребления при передаче (макс.) 1 A;

О качестве радиостанции можно судить по металлу из которого изготовлены пружины кассеты аккумуляторов и ее контакты. Очень добротная штука!

Источник

Сообщества › Радиосвязь и Радиолюбители › Блог › Путешествия тангенты

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

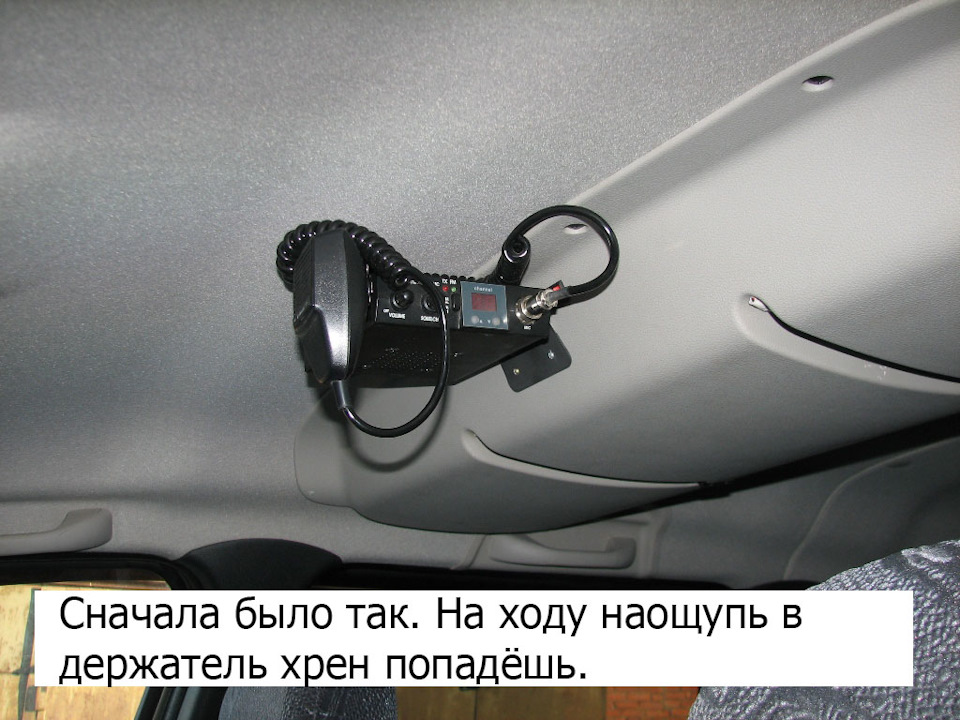

Рация давно на потолок переехала, благо высота крыши позволяет. А вот с тангентой всё как-то не так. Сначала стояла на положенном ей месте, неудобства налицо. Если взять наощупь можно, то обратно ну совсем никак.

Попался тут брелок с тросиком, стало гораздо удобнее. Берёшь не глядя, потом просто отпускаешь и тангента на месте. Придерживая, конечно, чтобы не билась как воробей в окно. Длина троса около метра, вполне хватает.

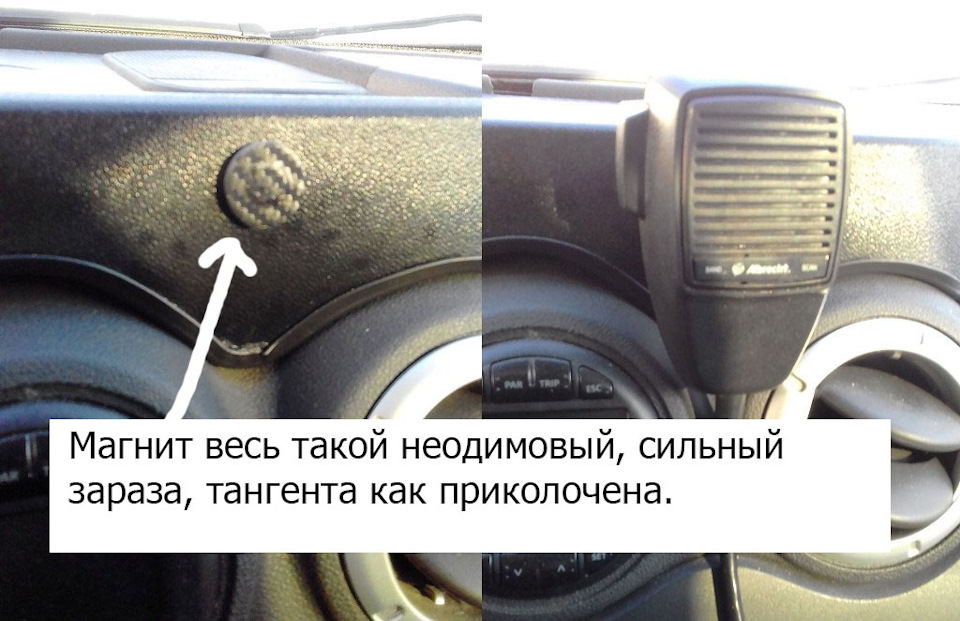

Но хотелось всё-таки куда-то на панель, перед глазами, но чтобы не мешалась. Решил заморочиться. Купил два разъёма, таких же, как на самой рации, спаял удлинитель. Ну как спаял, отдал компьютерщикам и попросил. Намерял 2,5 метра, но ошибся, лучше было бы три. Три метра хватило бы от панели под порогом, накладкой средней стойки и дальше под обивкой. Но не судьба, перепаивать уже было лень. Пришлось тянуть панель — правая передняя стойка- под обивкой до полки и по самой полке до рации.

Когда думал, куда врезать разъём на панели осознал, что дополнительные клавиши включения всякой всячины разбросаны где попало, решение пришло естественным путём. Ну и собрал всё в кучу попутно. Теперь тангенту на магнит, провод в разъём, и всё прилично. Не надо — снял и в бардачок.

Конечно же, сразу проверил, трасса от гаража 2 км., всё работает как надо.

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

Метки: тангента, удлинитель

Комментарии 40

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

А я себе полку под рацию сделал: Лада Largus «Белый тигр» › Бортжурнал › рация (часть 1)

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

Лада Largus «Белый тигр» — уже весело )))

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

Где взять такой круглый магнит?

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

На Али их валом. Я беру по мере надобности, обычно круглый с отверстием, чтобы можно было крепить механическим способом.

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

Благодарю за подсказку!

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

На Али их валом. Я беру по мере надобности, обычно круглый с отверстием, чтобы можно было крепить механическим способом.

Не нашел магнит. Ссылка есть?

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

Страшные вещи в легковых машинах творятся

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

А вот собственно блок самой станции

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

Спасибо за информацию, вот только один вопрос: зачем мне смотреть на станцию? Люди вон в багажник ставят и не парятся.

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

Понятное дело, блок в багажнике, морда станции в салоне. MJ-550, 555. Посмотрите на эти станции и всё будет понятно. Ну а в остальном …Куда только не ставят, есть такая подборка человеческого маразма, не только про станции, но и про антенны. Эт я про электрику молчу… узелки, подвязки, скотчики.

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

Так не видим фотку регистрации РЭС.
Фотку в студию!

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

Какую фотку, чью? Клиента? А договор об обработке персональных данных заключать бум? А то Яровая засудит. Если СИ — Би так законы читать надоть. А про КВ песня отдельная. У вас позывной, судя по комменту?

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

Да про КВ
Позывной у меня таки да, можно замазать рег данные )))
Вообще это так подколка.

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

Поспешил ответить… Не дал на страничку зайтить, картиночки подсмотреть. хи…

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

Где не дал посмотреть?
Заходи смотри.

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

Так вот смотрю…А тут дзиньк… Всё неколи… Потом…

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

То что вы предложили в качестве «хорошей» станции, является откровенным шлаком. Из-за сверхминимализма на плате нет ни одного полноценного контура, впрочем работает соответственно размерам, то-есть тупая как сибирский валенок с чутьем в 1 мкВ

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

Спорить никто не собирается ибо сколько людей, столько и мнений. При одной и той же антенне, но разных аппаратах данный агрегат показал крайне низкие результаты в работе. Древний President в тряпки разорвал эту станцию, впрочем добротность катушек физика еще не отменяла. Миниатюризация ключевых элементов имеет свой предел. Участок КВ это далеко не СВЧ 😉
Кстати аппарат чисто европейский, куплен и использовался внутри ЕС. Albrecht 6110 micro торговое название. Думаю что речь о подделках здесь не идет. У меня все. Всем бобра! 🙂

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

А СВЧ причём? Эт разные галактики. На счёт разорвал можно подойти с разных сторон. В оригинале стоит 2 кв. фильм раз по 1 ПЧ, в сотке что то не особо суразное. Ну да ладно, это уже история. На сегодняшний день производители нам ничего не предлагают. Пользуйтесь тем, что дают или не пользуйтесь вообще. Петь песню про звенящий эфир и связи на си — Би до 150 км. то ж могу. Было, но тогда и экономок в каждой квартире не было. А лет 25 назад wi- fi вообще редкость. Предложите лучше создать производство конкурирующей техники. А все споры под собой не имеют ничего перспективного. Как говорят пи…ть мы все умеем, а вот даже блоки питания покупаем в Китае. Это я так, лирическое отступление.

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

Рулетка просто идеальное решение в прыгающей по кочкам машине когда все руки заняты, схватил-ответил-бросил и дальше руль крутишь.

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

а что это за штука пластиковая на потолке по средине крыши, на первом фото?

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

Штатная (в комплектации люкс) багажная полка в Ларгусе. Доступ со второго ряда.

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

Вроде классная штука, надо повнимательнее на такую посмотреть.

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

Там ещё и сзади есть, крыша-то в Ларгусе как на стадионе.

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

на потолке достаточно удобно

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

Ага, тем более крыша высокая, там ей самое место.

Как сделать тангенту своими руками. Смотреть фото Как сделать тангенту своими руками. Смотреть картинку Как сделать тангенту своими руками. Картинка про Как сделать тангенту своими руками. Фото Как сделать тангенту своими руками

вах вах вах, шнур то не экранированный сделали… плех плех плех.
