Как сделать телегу для трактора
Телега тракторная новая и самодельная
Среди существующих видов дополнительного оборудования, предназначенного для транспортировки различных объектов, особого упоминания заслуживает самодельная телега для трактора. Она позволяет значительно расширить функциональные возможности тракторной техники, упростить перевозку стройматериалов, сырья и других грузов.
Виды тракторных прицепов
Планируя использовать трактор с телегой, необходимо ознакомиться с существующими разновидностями подобных прицепов, их основными преимуществами, особенностями и конструкцией. Модели прицепов разделяют по количеству осей, предусмотренных конструкцией.
Одноосные устройства являются наиболее простым в изготовлении и доступным по стоимости вариантом, отлично подойдут для непродолжительной транспортировки широкого спектра грузов. Двухосные аналоги используются для перевозки больших объемов стройматериалов, различной сельскохозяйственной продукции на внушительные расстояния.
Поскольку самостоятельное изготовление подобного приспособления требует наличия материалов и инструмента, а также определенной квалификации, многие фермеры предпочитают купить тележку. Тракторная техника, которую планируется использовать совместно с прицепом, должна соответствовать ему по мощности, что позволит успешно осуществлять перевозку грузов.
При выборе подходящего изделия следует устремить особое внимание на принцип, по которому выполняется разгрузка прицепа. Наиболее удобными в использовании являются модели, оснащенные специальным механизмом для поднятия кузова. В его роли может использоваться гидравлическая система, отдельный мотор, различные подъемники.
Значительно проще в изготовлении устройства с самостоятельно опрокидывающимся кузовом, которые работают по принципу самосвала и активируются вручную, посредством воздействия на рычаг. Размер тракторной телеги определяется мощностью сельхозагрегата, а также потребностями фермера.
Устройство телеги
Если планируется изготовить подобное изделие самостоятельно, необходимо ознакомиться с его конструкцией, основными составляющими элементами. Среди них целесообразно упомянуть следующие узлы:
Колеса на телегу тракторную могут быть различных размеров, что позволяет подобрать оптимальный вариант с учетом специфики местности, в которой планируется эксплуатация прицепа.
Технические характеристики
Важно помнить о том, что вес тракторной телеги и другие технические характеристики подобных изделий напрямую зависят от выбранной модели. При самостоятельном изготовлении устройства у мастера есть возможность внести в чертежи необходимые изменения, что позволит адаптировать его для решения конкретных задач.
Крупнейшими изготовителями прицепов для тракторной техники является Челябинский тракторный завод, а также концерны Четра и Тонар.
Самой популярной моделью прицепа заводского производства является 2ПТС-4,5, на примере которого целесообразно изучить технические характеристики подобных устройств:
Изделие подойдет для эксплуатации с трактором, чей тяговый класс не менее 1,4. При этом минимальный срок службы такого прицепа составляет 7 лет, согласно заявлениям производителя. Подобные параметры делают покупные прицепы оптимальным решением для длительной эксплуатации в интенсивном режиме, выполнения работ повышенной сложности.
Для бытовых задач, перевозки небольших объемов груза подходящим вариантом станут самодельные аналоги, поскольку стоимость покупного прицепа данной модели начинается от 250 тысяч рублей.
Самостоятельное изготовление
Если ознакомиться с конструкцией различных видов прицепов более подробно, можно сделать вывод, что самым простым в сборке типом изделий является телега одноосная для трактора. Своими руками соорудить подобное приспособление довольно просто, достаточно убедиться в наличии всех необходимых материалов, инструментов, а также определиться с чертежами устройства.
Инструменты и материалы
Для того чтобы качество самодельного прицепа не уступало заводским аналогам, следует использовать в процессе сборки качественные материалы. Мастеру потребуется стандартный набор инструментов, а также дрель, сварочный аппарат, УШМ. Среди необходимых материалов целесообразно упомянуть:
Настоятельно рекомендуется для соединения большинства узлов будущего прицепа использовать сварочный аппарат, что позволит гарантировать его длительный срок службы и высочайшую прочность.
Порядок сборки
Убедившись в наличии всех необходимых материалов, инструментов и чертежей, целесообразно приступать к процессу сборки самодельной телеги. Начинать изготовление следует с рамы, которая должна быть максимально прочной, что позволит ей выдерживать внушительные нагрузки.
Алгоритм сборки телеги довольно прост, предполагает выполнение следующих действий:
При желании мастер может оборудовать полученную конструкцию подъемным механизмом, что позволит значительно упростить разгрузку изделия. Самым оптимальным вариантом является устройство на основе гидравлической системы, что позволит наклонять телегу до 50 градусов. Поскольку самостоятельное изготовление подобного механизма довольно затруднительно, рекомендуется взять готовый узел от другой аналогичной техники.
Крайне важно правильно обработать готовое изделие, что позволит защитить его от гниения или коррозии, в зависимости от используемых материалов. Экономить на защитном покрытии нецелесообразно, поскольку от его качества напрямую зависит степень защиты изделия.
Как присоединить телегу к трактору
Телега от трактора крепится к агрегату посредством специального прицепного механизма, тип которого напрямую зависит от предпочтений мастера, а также особенностей конструкции конкретной модели. Для удобства эксплуатации настоятельно рекомендуется выбрать тип соединения, идентичный другому прицепному оборудованию для используемой модели трактора.
Заключение
Тракторная телега является крайне полезным приспособлением, с помощью которого можно эффективно использовать трактор для перевозки различных грузов. Функциональные возможности прицепа напрямую зависят от его модели, конструкции, а также наличия подъемного механизма.
Самодельная телега
Хочу сделать телегу для МТЗ-80. Возить все от сена до щебня. Можно взять готовую, но новую брать неподъемно дорого, а старую тоже дорого, да к тому же, те которые попадаются в таком состоянии, что проще все равно сделать новую чем восстановить старую.
Нашел как прототип, такую: http://dostavka54.narod.ru/pricep.html Она правда маловата, но как концепт пойдет.
А чем он крут этот гнутый профиль? Я собственно как основой материал собирался швелер восьмерку брать. Может погорячился?
По цене гнутый даже дешевле, так что насчет цены опять не понял.
Филипп вы сделайте лучше телегу под сено и телегу под щебень, для сена телега нужна чем побольше и на низком ходу чтоб было удобно загружать вот пример трактор самодельный размер телеги для сена д. 4м. ш 2,5м. в. 2 м. и будем переделывать делать длинее и шыре. И если будете делать то советую делать одноосними для большей маневрености. если есть вопросы найдем ответы.
В ближайшее будущее тоже планирую сделать себе телегу под картофель. Принцип моей как у фуры. Длина около 4- 5 м, ширина 2м, высота как получится но чем ниже тем лучше. Основа из швелера на 3 оси с жигулевскими колесами расположенными рядом ближе к задней части. Часть груза на оси, а часть на навеску трактора.
Я ем только ложкой. Не покупаю полиэтиленовые пакеты.
Это МОЙ ВКЛАД в сохранение природы.
to supporo
Так это представитель завода ответил, а я не понял сразу. Дорого это я не про вашу телегу, а вообще как-то все подорожало. В 2000-ном за 3000 баксов можно было взять новую Волгу, а сейчас только движек для нее 🙁
Цена вашей телеге на общем фоне не выделяется.
А вот насчет профиля вопрос повис 🙂
Тут вот народ ниже говорит что квадратная труба лучше, разъясните пожалуйста народу почему ваши конструкторы выбрали именно гнутый профиль. В чем его преимущества, кроме дешевизны.
Я Вам и сам отвечу: гнутый профиль имеет большую жесткость на изгиб за счет увеличения высоты профиля и меньшую стоимость, т.к. покупаются обыкновенные листы стали (а они намного дешевле труб) и гнутся на месте, на заводе по производству телег. Если у Вас есть в гараже гильотина 4 м. и такой же пресс, то вперед. А так ПРЯМОУГОЛЬНАЯ труба. ИМХО
Я ем только ложкой. Не покупаю полиэтиленовые пакеты.
Это МОЙ ВКЛАД в сохранение природы.
Понял, спасибо за доступное разъяснение.
Предлагаю обсудить диаметр колес и с чего лучше взять, т.к. решив этот вопрос можно плавно перейти к ступицам и способу их крепления.
Филипп на телеге возил пять рулонов шахматным порядком но вес рулона от 120 до 130 кг брал в колхозе приходилось взвешивать. Если немного сделаю шыре чтоб помещалось два рулона по ширине будет восемь. На счет зила на запчасти то не стоит в лучшем случае продай на металолом и возьме всё необходимое, если только грузовые то бери лучше газон, резина дешевле чем зиловская, и рама на прицеп легше. По быстрому отрезаеш часть рамы чтоб кузов остался на раме вместе с задним мостом вот тебе и одноосный прицеп а если кузов самосвальный да ещё и на три стороны опрокидывае, удача. Теперь по поводу телеги для брёвен просто для информации у меня нет просто редко возникает нужда, в лес телегу беру у соседа рама от бочки трёхкубовой немного разширина приварены по боках стойки чтоб брёвна не расползались. В лесу отцепляеш и грузиш навеской у меня т-25 проблем с погрузкой и перевозкой никаких высота до оси 30 см. вполне хватает для леса нужен только один человек чтоб перекатывать брёвна на телеге. Попоже сделаю фото и скину тебе в личку как наглядное пособие. Так что смотри сам тяжело сделать три в одном, уж спецыфика перевозимых грузов разная как и сам груз.
Как сделать телегу для трактора своими руками самым простым способом. Как сделать телегу для трактора своими руками самым простым способом Как сделать прицеп для тракторных саней
Устройство тракторного прицепа
Конструкция тракторной телеги состоит из следующих деталей:
За функциональными особенностями прицепы для трактора бывают двух видов:
В зависимости от типа прицепного оборудования есть также два вида тракторов:
Принудительное опрокидывание – кузов поднимается дополнительными механическими устройствами.
Как прицепить?
Важный вопрос для владельцев мотоблоков с прицепами – это способ сцепки. Многие, довольно быстро разобравшись с проблемой, как прицепить телегу к мотоблоку, не учли того, что при постоянном движении отверстия, с помощью которых выполнено соединение разбиваются.
В результате появляется люфт, который оказывает еще более пагубное влияние на детали – и в результате им требуется замена.
Но хоть и заменить крепление на прицепе не составляет особого труда, достаточно просто наварить, с помощью электросварки дополнительный слой металла, или просто заменить часть дышла, с креплением мотоблока это проделать сложнее.
Заводское крепление для навесного оборудования используется также и для сцепки мотоблока с прицепом. Оно надежно зафиксировано в конструкции если произойдет поломка, то простым ремонтом не обойтись – оно нуждается в полной замене.
Что бы этого избежать, в первую очередь необходимо отказаться от примитивного способа сцепления – штыря. Не смотря на свою простоту и кажущуюся надежность, это самый верный способ дотянуть сцепку до неисправностей и поломок. Вместо него стоит использовать только более сложные и уже давно использующиеся приспособления.
Найти их можно по дешевке, или даже бесплатно, если знать, где искать – шаровые опоры есть в любом автомобиле.
Что же касается сцепок заводского производства, которые однозначно обойдутся дороже, но не требуют подгонки – расточки, сварки и зачистки от ржавчины, их можно найти в любой точке продажи подобной техники.
Они бывают разных видов, и делятся по типу: полунавесные, прицепные и навесные, по предназначению их разделяют на специальные, которые пригодны только для монтажа конкретного оборудования. Также бывают универсальные модели, которые подходят сцепки любого вида мотоблоков, таких как Чемпион, Пахарь, Профи, Хутер, Дон, Садко, Форза, Викинг и любого навесного оборудования.
Они представляют собой приспособление, которое состоит из нескольких рам, соединенных шарнирами.
Для тяжелого мотоблока можно применять одинарную усиленную сцепку, с помощью которой можно установить парные орудия с похожей двойной сцепкой. Универсальную сцепку применяют для присоединения самого прицепа, и парных навесных инструментов.
Также, существуют специальные сцепки, в виде двух п-образных креплений, которые соединены с помощью профиля квадратного сечения. Со сцепками шарнирного типа они имеют очень мало общего и являются соединителями для нескольких видов навесного оборудования и прицепов.
Такие сцепки, в первую очередь хороши своей надежностью. Они изготавливаются с толстой стали, стойкой к большим нагрузкам, а их конструкция позволяет им работать под разными углами без последствий для их целостности.
От самодельных деталей, такие изделия отличает малый размер и небольшой вес. К тому же, в некоторых из них предусмотрена возможность регулировки длины и высоты вылета, в зависимости от того какого типа тележка используется.
В том случае, если сцепка по каким либо причинам не стает на место, остается возможность установить переходник с зацепом. Таким образом, сцепка к мотоблоку к телеге может быть разного вида, но успешно выполнять свою функцию. Все зависит лишь от того, какой именно вид изделий вы предпочитаете.
Прицеп для трактора своими руками
Перед тем, как приступить к изготовлению прицепа, необходимо разработать чертежи и подготовить расходный материал: металлические листы, швеллера, фанера, ходовая блока, металлические трубы, два колёса с одинаковым радиусом.
Самодельная телега изготовляется по инструкции в семь этапов. Первый этап – это организация и планирование. Нужно разработать чертежи, заложить технические основы для будущего устройства.
Если усчитать все размерные характеристики, получается вместительная и надёжная телега на трактор, имеющая устойчивую колёсную конфигурацию, мощную раму.
Список необходимых материалов для прицепа:
Наличие электрической сварки позволит упростить процесс изготовления тележки, а также укрепит все элементы конструкции.
Процесс изготовления ключевых деталей прицепа

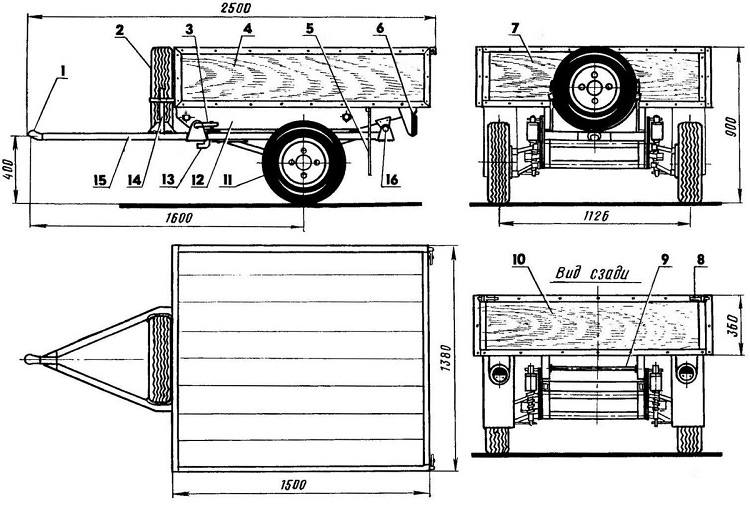

Схема создания самодельной тележки:
Самодельный прицеп подходит для различной техники, включая трактор МТЗ 1221. Чтобы изготовлять и использовать телегу было проще, стоит просмотреть специальное видео по теме.
Кузов для прицепа своими руками
Далее перешёл к постройке кузова. Тут дело двигалось быстрее. Стрингеры и лонжероны, опять-таки из швеллеров 120x52x5 мм и 100x46x4 мм, уложил по сотовой схеме на расстоянии 550 мм и 600 мм на обвязке пола из уголков размерами 80x80x6 мм. Сверху укрыл листовым железом толщиной 2 мм. Борта высотой 600 мм навесил из обрезной доски размерами 150×25, скрепил их вертикальными металлическими полосами размерами 500x55x5 мм. По углам они запираются обычными бортовыми замками.
Задний стрингер кузова укреплён в петлях задней балки рамы.
Надо отметить, что кузов для балансировки центра тяжести пришлось сместить в горизонтальной плоскости на 200 мм вперёд от оси по раме.
Размер кузова — 2500х 2000 мм. Груза размещаю в него, как и задумал, около 2,5 т.
В течение нескольких лет прицеп отлично выполняет свою работу без каких-либо поломок и отказов. В основном перевожу сыпучие грузы, но также приходится нагружать прицеп сеном, ворошёной травой, а также «железом».
Раму телеги лучше всего выполнить из труб 50x25x4 мм, которые будут включать в себя непосредственный сварной стояк, передние и задние лонжероны. В качестве усиливающей поперечины может выступать уголок 40x40x4 мм, а в качестве продольного шарнира – труба 58×4 мм. Все лучше всего выполнить на сварке, поскольку это обеспечит прочность и целостность конструкции, исключив возможность расшатывания элементов (при использовании болтового крепления). Далее следует приварить стойки сидений из уголков 40x40x4 мм, к которым будет крепиться уже деревянный каркас непосредственного кузова.
Выбор подходящих колес и их крепление
Виды тракторных прицепов
Планируя использовать трактор с телегой, необходимо ознакомиться с существующими разновидностями подобных прицепов, их основными преимуществами, особенностями и конструкцией. Модели прицепов разделяют по количеству осей, предусмотренных конструкцией.
Одноосные устройства являются наиболее простым в изготовлении и доступным по стоимости вариантом, отлично подойдут для непродолжительной транспортировки широкого спектра грузов. Двухосные аналоги используются для перевозки больших объемов стройматериалов, различной сельскохозяйственной продукции на внушительные расстояния.
Поскольку самостоятельное изготовление подобного приспособления требует наличия материалов и инструмента, а также определенной квалификации, многие фермеры предпочитают купить тележку. Тракторная техника, которую планируется использовать совместно с прицепом, должна соответствовать ему по мощности, что позволит успешно осуществлять перевозку грузов.
Устройство телеги
Если планируется изготовить подобное изделие самостоятельно, необходимо ознакомиться с его конструкцией, основными составляющими элементами. Среди них целесообразно упомянуть следующие узлы:
Колеса на телегу тракторную могут быть различных размеров, что позволяет подобрать оптимальный вариант с учетом специфики местности, в которой планируется эксплуатация прицепа.
Технические характеристики
Важно помнить о том, что вес тракторной телеги и другие технические характеристики подобных изделий напрямую зависят от выбранной модели. При самостоятельном изготовлении устройства у мастера есть возможность внести в чертежи необходимые изменения, что позволит адаптировать его для решения конкретных задач.
Крупнейшими изготовителями прицепов для тракторной техники является Челябинский тракторный завод, а также концерны Четра и Тонар.
Самой популярной моделью прицепа заводского производства является 2ПТС-4,5, на примере которого целесообразно изучить технические характеристики подобных устройств:
Изделие подойдет для эксплуатации с трактором, чей тяговый класс не менее 1,4. При этом минимальный срок службы такого прицепа составляет 7 лет, согласно заявлениям производителя. Подобные параметры делают покупные прицепы оптимальным решением для длительной эксплуатации в интенсивном режиме, выполнения работ повышенной сложности.
Для бытовых задач, перевозки небольших объемов груза подходящим вариантом станут самодельные аналоги, поскольку стоимость покупного прицепа данной модели начинается от 250 тысяч рублей.
Самостоятельное изготовление
Если ознакомиться с конструкцией различных видов прицепов более подробно, можно сделать вывод, что самым простым в сборке типом изделий является телега одноосная для трактора. Своими руками соорудить подобное приспособление довольно просто, достаточно убедиться в наличии всех необходимых материалов, инструментов, а также определиться с чертежами устройства.
Инструменты и материалы
Для того чтобы качество самодельного прицепа не уступало заводским аналогам, следует использовать в процессе сборки качественные материалы. Мастеру потребуется стандартный набор инструментов, а также дрель, сварочный аппарат, УШМ. Среди необходимых материалов целесообразно упомянуть:
Настоятельно рекомендуется для соединения большинства узлов будущего прицепа использовать сварочный аппарат, что позволит гарантировать его длительный срок службы и высочайшую прочность.
Порядок сборки
Убедившись в наличии всех необходимых материалов, инструментов и чертежей, целесообразно приступать к процессу сборки самодельной телеги. Начинать изготовление следует с рамы, которая должна быть максимально прочной, что позволит ей выдерживать внушительные нагрузки.
Алгоритм сборки телеги довольно прост, предполагает выполнение следующих действий:
При желании мастер может оборудовать полученную конструкцию подъемным механизмом, что позволит значительно упростить разгрузку изделия. Самым оптимальным вариантом является устройство на основе гидравлической системы, что позволит наклонять телегу до 50 градусов. Поскольку самостоятельное изготовление подобного механизма довольно затруднительно, рекомендуется взять готовый узел от другой аналогичной техники.
Крайне важно правильно обработать готовое изделие, что позволит защитить его от гниения или коррозии, в зависимости от используемых материалов. Экономить на защитном покрытии нецелесообразно, поскольку от его качества напрямую зависит степень защиты изделия.
Техника безопасности
Независимо от особенностей конструкции, прицеп для мини-трактора требует аккуратного обращения. Прежде всего, нельзя использовать тележку с перегрузом, а также возить на ней легко смещающиеся грузы в незакреплённом положении. Перед каждым выездом в дорогу и по возвращении надо проверять исправность самого прицепа и его сцепки. Обнаружив неисправность, следует ее немедленно устранить, а уж только потом вновь использовать прицепную телегу. Обязательно убирают все шероховатости, заусенцы металла.
Острые и режущие кромки зашлифовывают или убирают иным способом.
Категорически нельзя ездить в прицепе и возить в нем домашних животных.
Остановив транспортное средство даже на самое короткое время, следует поставить его на ручной тормоз. Следует строго соблюдать ограничения по крутизне подъема. Работая на склоне, едут с минимальной скоростью.
Я уже писал как-то о своем загадочном друге, который из подручных средств собирает невероятные модели локомотивов (https://.livejournal.com/22428.html). Теперь сразу две новости. Первая — это новая модель, вторая — это немного приоткрытие тайны личности моего приятеля. Модель, как видите, магистрального тепловоза 2ТЭ116, собранная из самых разнообразных материалов, начиная от пластики, проволоки и дерева, заканчивая колпачками от ручек, элементами фонариков и прочим хламом, который найдется у каждого в кладовке. Несмотря на то, что тепловоз выглядит «как из метала», железными в нем являются только колесные пары, предварительно заказанные у токаря. Весь остальной «метал» — это хорошо покрашенные пластиковые элементы. С электрикой в этот раз автор не заморачивался. Одна лампочка в кабине, другая в двигательном отсеке. Но все элементы кабины повторил в точности. Есть также дизель и вращающиеся вентиляторы. Теперь немного о самом авторе. Зовут его Юра. Мы с ним дружим с раннего детства, и уже нашей дружбе более 37 лет (!). Всю жизнь Юре нравились локомотивы и все что связанно с железной дорогой. Он рисовал локомотивы, собирал действующие макеты железной дороги, отдельно собирал крупные макеты тепловозов. Когда Юра окончил в школу, то поступил в Кропоткинский железнодорожный техникум. Окончил его, но а чугунке проработал не долго. Жизненные обстоятельства увели его от мечты детства. Многие годы он продолжал читать железнодорожные журналы, собирать фотографии. И вот теперь стал воплощать свою любовь к железке макетированием. Конечно, ему не совсем удобно перед многочисленной родней за это «детское» увлечение. Мне стоило не мало усилий убедить его в обратном. Помогли также друзья-железнодорожники. Кстати, вот они на фото, «принимают»новую работу. Как говорится, тепловоз в тепловозе. От себя добавлю, что в живую у макета «магазинный» вид. Минусом можно назвать только корявые шрифты написанные кисточкой. Кто знает, как наносить мелкий белый шрифт? Будем весьма благодарны. P.S. Юра работает над новым проектом. Это будет модель американского, четырехосного «зефира» Вот еще фото, с двигателем:
Tags: Самодельная телега для т 25 фото и чертежи
Как сделать одноосный самосвальный прицеп для минитрактора своими руками
Многие фермеры интересуются, как изготовить самодельный прицеп для минитрактора. Большинство сельских жителей по достоинству оценили сельскохозяйственную технику, но только более экономичную и компактную, такую как мини-трактор. На таком транспортном средстве можно не только пахать, рыхлить огород, косить траву и убирать снег, но и перевозить различные грузы. А для этого вида работ необходимо иметь удобный и надежный прицеп. Многие не решаются купить такой простой, но дорогой товар на российском рынке, а пытаются сделать это своими руками. Но с чего же начать и как сделать прицеп для трактора своими руками?
Фото: alexhobby.ru
Крепление своими руками
Очень важная и достаточно сложная часть всей конструкции, это сделать крепление телеги к мотоблоку своими руками.
Поворотный узел водила, частью которого является консоль, нужен для того, что бы прицеп двигался во всех плоскостях не зависимо от мотоблока.
Это важная и необходимая деталь, поскольку большинство времени эта конструкция будет передвигаться не ровным шоссе, а по пересеченной местности, где нет дорог, а есть лишь направления.
Консоль должна крепиться к кронштейну навесного оборудования, поэтому та ее часть, за которую нужно будет зацеплять прицеп должна полностью повторять форму крепления окучника.
Процесс того, как сделать прицепное устройство к телеге мотоблока, не является очень сложным, но требует определенной внимательности мастера к установке – дышло в трубчатом корпусе продольного шарнира крепится с помощью стопорного кольца.
После установки и крепления всех этих частей, управление мотоблоком с прицепом станет очень удобным и приятным водителю. Остается только закрепить сидение и подножку – и вот, изделие готово к употреблению.
Как сделать прицеп для мини-трактора своими руками
Сначала необходимо определиться, какую сельскохозяйственную работу будет выполнять прицеп или самодельная тележка для минитрактора. Можно просто перевозить различные грузы, а можно перевозить навоз и сгружать его с помощью самосвала. Сделать первый вариант особого труда не составит, а вот со вторым придется повозиться. Не стоит торопиться, нужно сразу делать качественно и продуманно. Сперва необходимо начертить схемы. По чертежам будет изготавливаться самодельная телега или другие виды прицепов и тракторного оборудования. Стоит учитывать, что прицепное устройство должно иметь хорошую грузоподъемность и малый вес. Затем следует определить, какой будет прицеп к трактору — двухосный либо одноосный.
Рассмотрим, как сделать одноосный прицеп на минитрактор своими руками:
А вот самодельный двухосный прицеп к трактору сделать чуть сложнее, чем одноосный, потому что у телеги с 2 осями необходимо проделать большее количество сварочных и монтажных работ. Раму можно сделать, как и для одноосного прицепа. С таким транспортным средством, если вы рыбак, можно перевозить лодку.
Двуосный прицеп имеет более надежную конструкцию, так как у него 2 оси и 2 пары колес, поэтому он имеет большую грузоподъемность.
Также вес перевозимого груза распределяется на нем равномерно.
Рассмотрим требования к кузову. В этом пункте нет строгих соответствий, но выбор есть. Кузов, сделанный из металла, более прочный и надежный. А вот кузов из дерева будет намокать при плохой погоде и разрушаться, даже если обработан специальными покрытиями против коррозии. Материал можно выбрать и другой, но алюминий и тонколистовая сталь подходят лучше всего. Они очень прочные, выдерживают тяжелые нагрузки и их обходит стороной коррозия. Далее нужно сварить боковушки для прицепа.
Нужно обязательно покрасить весь каркас и кузов, делая его более защищенным и надежным. Краску стоит выбирать с учетом материала. Если вы выбрали дерево, то и краска должна быть для изделий из дерева. Цвет, конечно, не играет важную роль, но темная краска притягивает к себе тепло, что не обязательно для трактора. А вот светлая окраска прицепа для мини-трактора будет в самый раз, потому что она отталкивает солнечные лучи.
Как сделать своими руками?
Качественный самодельный прицеп для мини-трактора должен:
При недостаточной ширине осей проехать по плохой дороге будет практически невозможно. Знатоки советуют начинать изготовление прицепа со сварки частей рамы. Она станет несущим каркасом. Для работы используют как круглые, так и прямоугольные трубы. Их минимальный диаметр составляет 400 мм.
Важно: стыки выполняются только путем сварки, другие виды соединений не допускаются.
После этого создают колесную базу. Осью чаще всего является стержень из стали, диаметр которого — минимум 350 мм.
Стержень надо прикрепить к раме с использованием:
Подобное решение позволяет обеспечить повышенную грузоподъемность. Становится возможным перемещать не только собранный урожай, посевной материал, но и следующие виды груза:
Кузова обычно делают из досок. Высота их подбирается индивидуально. Лучше всего, если ширина досок будет пропорциональна высоте, тогда не понадобится их делить на части. Древесину предварительно сушат. Прикреплять доски рекомендуют стальными уголками, потому что такое соединение наиболее прочно и устойчиво. Колеса следует расположить строго посередине. Это предельно важно для безопасности езды. Надо обязательно позаботиться и о надежном соединении с самим мини-трактором. Знатоки отмечают, что лучший вариант — шарнирное дышло, вставляемое в особый трубчатый корпус.
Сверху монтируется предохранительный узел; если его нет, то соединение может разрушиться от любого толчка.
Но защита не так проста, как кажется. Именно связка между трактором и прицепом подвергается очень сильным вибрациям. Да и сила трения в этом месте огромна. Поэтому торопиться — и при проектировании, и при сборке — не следует. Соединяя детали между собой, нужно действовать как можно аккуратнее.
Специалисты даже советуют работать вдвоем. То, что не заметит кто-то один, почти наверняка обнаружит напарник. После окончания работы требуется проконтролировать ее качество. Обязательно перепроверяют, насколько надежны все узлы, насколько крепко связываются они шарнирами. Непременно следует проверять и стяжки болтов. Собранный прицеп сначала обкатывают без нагрузки, притирая детали. Как видим, ничего сложного в этой схеме нет. Однако надо помнить, что конструкционные элементы делают только из нового металла.
Если и применяют старые части, то лишь убедившись, что на них нет ржавчины и других изъянов.
Целесообразно обработать все открытые поверхности масляной краской. Это вполне доступное и притом весьма эффективное защитное средство. Но самые простые прицепы для мини-трактора не всегда позволяют решить проблему. Часто приходится делать самосвальный агрегат. От обычного прицепа он отличается наличием механизма, приподнимающего кузов по мере необходимости. Такие прицепы хорошо зарекомендовали себя при перемещении сыпучих грузов, дров и так далее. Наилучший подъемный механизм приводится в движение гидравлическим цилиндром.
Изучая готовые чертежи и размеры либо проектируя прицеп самостоятельно, надо учитывать требуемую грузоподъемность. От нее прямо зависит число осей. Одноосные телеги имеют всегда ходовую часть без рессор. Выгружать доставленные грузы можно или строго назад, или также влево и вправо. Это уже зависит от того, какие цели ставит фермер и как удобнее работать.
Двухосный тип прицепа превосходит одноосный как по способности маневрировать, так и по преодолению бездорожья.
Такие тележки уверенно двигаются по любой дороге. Если же планируется перевозить большое количество грузов или перемещать их постоянно, целесообразно отдать предпочтение трехосным версиям. Сделать такой прицеп дешево не получится, зато его повышенный срок службы оправдает все вложения. Главное, чтобы у трактора хватало мощности тянуть за собой такой прицеп с грузом.
Не всем фермерам и другим хозяевам нужны именно самосвальные прицепы. Они будут востребованы главным образом при перевозке таких грузов:
Как сделать прицеп-самосвал
Рассмотрим, как изготавливаются самодельные прицепы самосвалы для минитрактора своими руками. Если вы решили сделать прицеп-самосвал, то нужно определиться с выбором подъемного механизма. Здесь нет ничего сложного, как кажется на первый взгляд. Есть 2 варианта сбрасывания прицепа: ручной самоопрокидывающийся и механический. Первый можно сделать с помощью варки к передней части прицепа ручки. Тракторист будет своими руками поднимать конструкцию. Но одной ручкой здесь не обойтись.
Нужно сделать Г- образный штырь, вытащив который прицеп под силой груза будет опрокидываться сам. Механический будет сделать чуть сложнее, чем ручной. Можно сделать механизм, поднимающий прицеп, из разных видов подъемного оборудования. К примеру, это может быть домкрат или электромотор с аккумулятором, лебедка или гидросистема, а можно и обойтись масляным насосом. Прикрепить механизм к кузову надо наиболее удобным способом для вас.
Сравнение самодельного и заводского прицепов
Можно купить заводской полуприцеп или самосвальный прицеп. Прицепы для минитракторов продаются во всех городах России. Вот только цена может вас разочаровать. Самый дешевый вид стоит 10 тыс. рублей, не говоря о конструкции с подъемным механизмом.
Зачем тратить денежные средства, если можно своими руками сделать надежный и долговечный прицеп для своего оборудования. Стоит только иметь нужные для дела материалы и самое главное — желание. Кстати, если вы не определились с выбором самого трактора, то надежный помощник для работы на сельскохозяйственных угодьях — это трактор Беларус МТЗ. Эта марка производителя отличается от других своим качеством и прочностью. Пусть цена выше средней, но зато по характеристикам не уступает другим устройствам.
Для того чтобы не запутаться в выборе, необходимо учесть вышеописанные параметры. Выбор остается всегда за вами, но помните, что своими собственными руками можно сделать более надежное и качественное изделие, чем стоит на торговых площадках.
Самодельные прицепы для тракторов: как сделать прицеп?
Для большинства сельскохозяйственной техники предлагается разнообразное оборудование, которое тем или иным образом упрощает работу и увеличивает функциональные возможности тракторов. На мини тракторы очень полезным и наверно даже обязательным станет приобретение специального прицепа. Свойства прицепа должны полностью подходить под используемую модель трактора, иначе их взаимодействие и эффективность будут усложненными.
К счастью, сегодня предлагается множество прицепов для определенных моделей техники, поэтому выбрать нужный товар не составит труда. Но по определенным причинам некоторые владельцы тракторов пытаются сделать прицеп для трактора собственными руками, что сегодня более чем простая и доступная задача.
Рентабельное изготовление прицепов 2 ПТС-4 своими руками
Тщательно смонтировав все детали, вы получите в собственное пользование функциональный прицеп, который будет стоять практически в два, а то и в три раза дешевле его заводского аналога. Изначально отдав предпочтение отечественным комплектующим, вы с легкостью сможете в будущем проводить плановую профилактику и замену деталей без существенных затрат.
В совершенстве освоив производство тракторных самосвальных прицепов типа 2 ПТС-4, вы сможете организовать свой бизнес по изготовлению и продаже этих незаменимых сельскохозяйственных агрегатов. По подсчетам специалистов, рентабельность подобного бизнеса оценивается в высокие 50%. Следовательно, вы не только займетесь уникальным и востребованным проектом, но и обеспечите себе неплохую прибыль!
Если новый прицеп стоит свыше 4000$, то ваши затраты на изготовление такого агрегата в домашних условиях составят не более 1800$. Следовательно, продавать их можно с хорошей накруткой даже без документов. Аграрии приветствуют экономию, поэтому они обязательно предпочтут качественный, но более дешевый прицеп вашего производства его дорогостоящему заводскому аналогу.
Главное – обеспечить максимальную надежность, безопасность, функциональность. Так же стоит предоставить покупателю гарантийное обслуживание изготавливаемых самосвальных прицепов. И тогда отбоя от клиентов у вас не будет!
Для большинства сельскохозяйственной техники предлагается разнообразное оборудование, которое тем или иным образом упрощает работу и увеличивает функциональные возможности тракторов. На мини тракторы очень полезным и наверно даже обязательным станет приобретение специального прицепа. Свойства прицепа должны полностью подходить под используемую модель трактора, иначе их взаимодействие и эффективность будут усложненными.
К счастью, сегодня предлагается множество прицепов для определенных моделей техники, поэтому выбрать нужный товар не составит труда. Но по определенным причинам некоторые владельцы тракторов пытаются сделать прицеп для трактора собственными руками, что сегодня более чем простая и доступная задача.
Устройство прицепа на трактор
Перед началом создания собственного прицепа важно знать его устройство и конструктивные особенности. Состоит из следующих деталей:
Также в зависимости от сферы использования и требуемых характеристик, выделяют два вида прицепов:
