Как сделать телегу для уазика

Прицеп на УАЗ своими руками

Российские умельцы часто делают прицеп на УАЗ своими руками, не учитывая того, что он является транспортным средством и по этой причине постановка его на учет является обязательной. Самодельное средство изначально не может иметь паспорта, поэтому прежде, чем зарегистрировать свою конструкцию в ГИБДД, вам придется получить свидетельство о безопасности, которое выдает специальная испытательная лаборатория. Таким образом, ваша повозка должна соответствовать абсолютно всем требованиям, описанным в техническом регламенте.

Использовать незарегистрированный самодельный прицеп представляется возможным только в глубинке, где стражи дорог не слишком принципиальны, в крупных же городах на вас наложат штраф, а при повторном задержании прицеп просто конфискуют.

Материалы

Подбирая материалы, необходимо помнить о том, что прицеп должен выдерживать достаточно мощные нагрузки, при этом оставаясь как можно более легкой конструкцией. Поэтому стоит заранее уделить должное внимание каждому нюансу. Будьте также готовы к тому, что в процессе изготовления прицепа понадобятся индивидуальные детали, которые придется заказывать специально.

Не стоит брать листовое железо толщиной свыше 1 мм — на прочности это не скажется, а конструкция будет неоправданно утяжелена. Само собой, желательно, чтобы при эксплуатации запасные колеса и прицепа, и внедорожника были идентичны, поэтому ступицы нужны именно от автомобиля УАЗ. Балка, к которой будут крепиться ступицы, должна быть из толстостенной трубы либо швеллера.

Кроме перечисленного понадобятся также:

Роль дышла будет исполнять труба со стенкой не менее 5 мм, длина ее должна составлять 2 м. В целях безопасности нужно снабдить дышло предохранительной цепью — таким же образом, как в заводском варианте. А чтобы прицеп получился высоким и за редуктором ухаживать было легче, можно использовать в качестве балки мост.

Этот способ хорош и тем, что не придется искать крепления под рессоры, ступицы и амортизаторы.

Процесс изготовления

Прежде всего необходимо подумать о чертеже. Не рассчитывайте на то, что интернет изобилует инструкциями на тему, как сделать прицеп для УАЗа своими руками. Скорее всего, опираясь на общую информацию, вам самим будет нужно чертить и рассчитывать его конструкцию.

Можно взять за основу распространенный прицеп УАЗ-8109, выпускаемый на автозаводе. Но почувствовать себя инженером, внося коррективы с учетом лично ваших запросов все же придется.

Начать изготовление прицепа следует с нижней рамы. Определитесь с размерами и сварите ее по периметру, особое внимание обращая на соответствие плоскости. После этого в виде решетки сварите поперечные и продольные перегородки. Выполнив все эти действия, приступайте к установке бортов. При этом учитывайте возможность их наращивания.

Выберите один из нескольких вариантов установки бортов:

Следующий этап состоит в установке балки на кузове. Крайне важно тут будет предварительно рассчитать возможную нагрузку, после чего уже устанавливать балку либо на рессорах, либо на пружинах, либо на амортизаторах. К примеру, если планируется применять прицеп при груженой массе, не превышающей 750 кг, то на одну сторону вполне достаточно установить два амортизатора.

Из толстостенной трубы изготавливается дышло. Его предпочтительнее устанавливать прямо за балку — подобная конструкция будет являться самой прочной и безопасной. Кроме того, при помощи внутренней и наружной труб можно сделать дышло регулируемым по длине.

Установка аксессуаров

Теперь пришла пора заняться крыльями и брызговиками. Высокие крылья не позволят колесам блокироваться вследствие набившейся грязи. Этот фактор очень важен для безопасности идущих сзади автомобилей — при недостаточной высоте крыльев грязь в два счета закидает их стекла. Приобретать крылья готовыми или изготавливать самостоятельно, решать вам, но будет отлично, если они окажутся как можно более крепкими.

Фонари следует устанавливать по бокам от бортов, чтобы ненароком не разбить их при погрузочных работах. Под фонари необходимы кронштейны, причем их рекомендуется защитить при помощи решетки, опять же во избежание повреждений. Некоторые предпочитают устанавливать в багажник дополнительный блок предохранителей, но эта процедура не обязательна.

Прежде, чем приступать к работам по электрике, нужно приобрести помимо фонарей:

После всех вышеописанных процедур осталось лишь соорудить тент. К бортам с этой целью привариваются кронштейны, в которые впоследствии будут вставляться рамки. Запаску же можно прикрепить на передний борт, на дышло либо под днище прицепа. Не забудьте окрасить все металлические детали вашего произведения — это поможет избежать вездесущей коррозии.

Ремонт и обслуживание

Несмотря на то, что конструкция прицепа не предусматривает сложных механизмов, кое-какой уход за ней все же потребуется. Старайтесь не допускать проникновения влаги в кузов, дабы избежать ржавчины. Особенно тщательно следует оберегать от воды проводку, которая может терять контакт с фонарями освещения, тогда замену лампочек не придется производить преждевременно.

Если уход за прицепом был неподобающим и последний оказался сильно поврежден коррозией, придется делать капитальный ремонт, который состоит в замене сгнивших частей и усилении каркаса уголками.

При перегрузке прицепа может выйти из строя рессорная подвеска, поэтому старайтесь рассчитывать вес перевозимых материалов заранее. Также при долгих простоях прицепа обычно перестают функционировать амортизаторы, в таком случае их просто заменяют на новые. Чтобы сохранить покрышки, подкладывайте под несущую балку подставку.

Источник

AlexdPenza › Блог › Жилой прицеп. Ось под колеса УАЗ

Продолжаю рассказ про постройку жилого прицепа с нуля. Сегодня расскажу про ось для колес УАЗа.

Пока я знаю три пути, как это сделать:

1. Купить готовую ступицу, которую можно вварить в толтостенную трубу. Например такую
www.spb-atv-trailer.com/#!untitled/ceyi Если что там цена в Евро — «всего» 51 евро за штучку…

2. второй пусть — как сделано на моем прицепе по кличке «братец»

Просто взяли готовый задний мост от УАЗа, вырезали «чулки», подобрали подходящую трубу и вварили ее вместо корпуса редуктора.

Это самый простой и доступный пусть сделать ось под колеса УАЗа. Мосты на разборке стоят около 5000 рублей.

3. Третьим путем пошел я… Ну как всегда, самым длинным и сложным. Сначала у соседа по гаражу я прикупил вот эту кучку

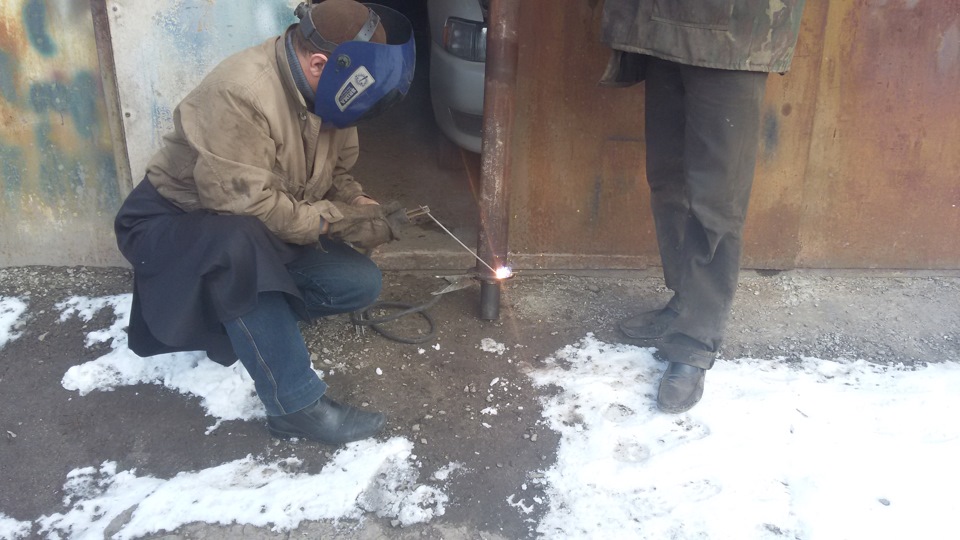

Специально приглашенный профессиональный сварщик каким-то специальным электродом приварил ступицы к трубе

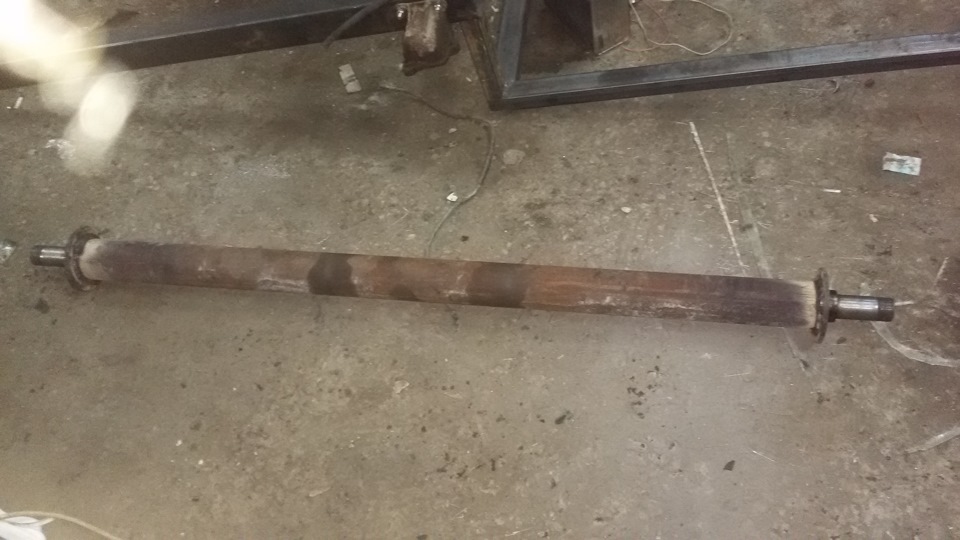

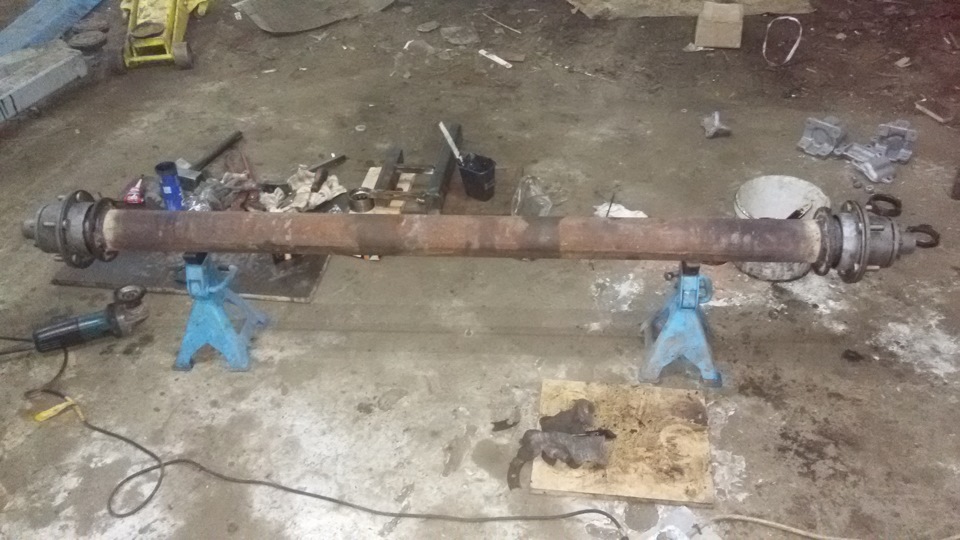

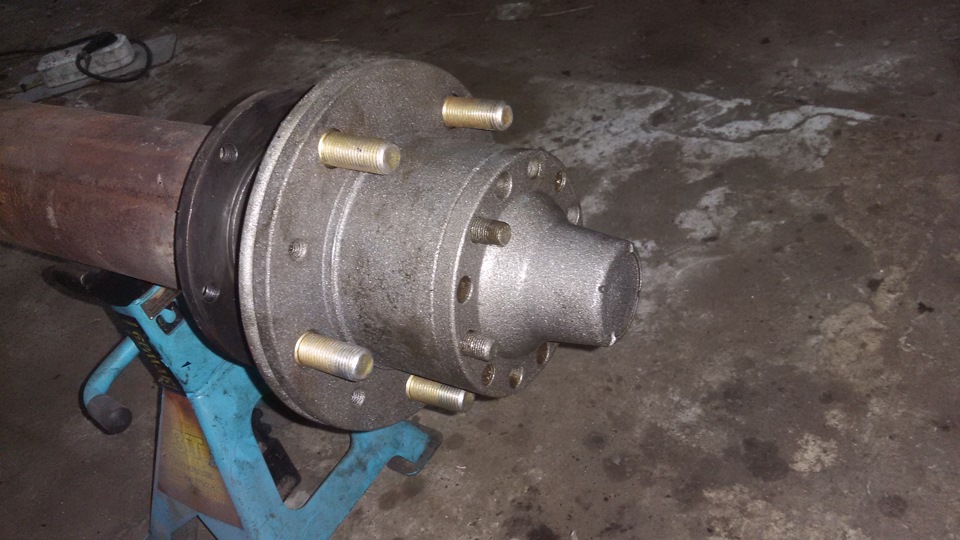

И у меня получилась от такая заготовка оси, нужной мне длины

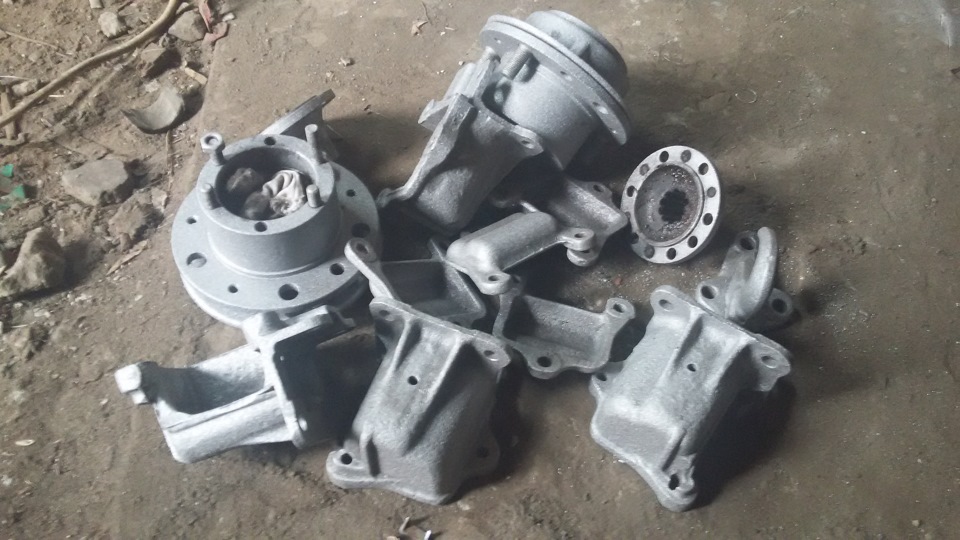

Все детальки я отвез на пескоструй, и мне вернули вот такую красоту

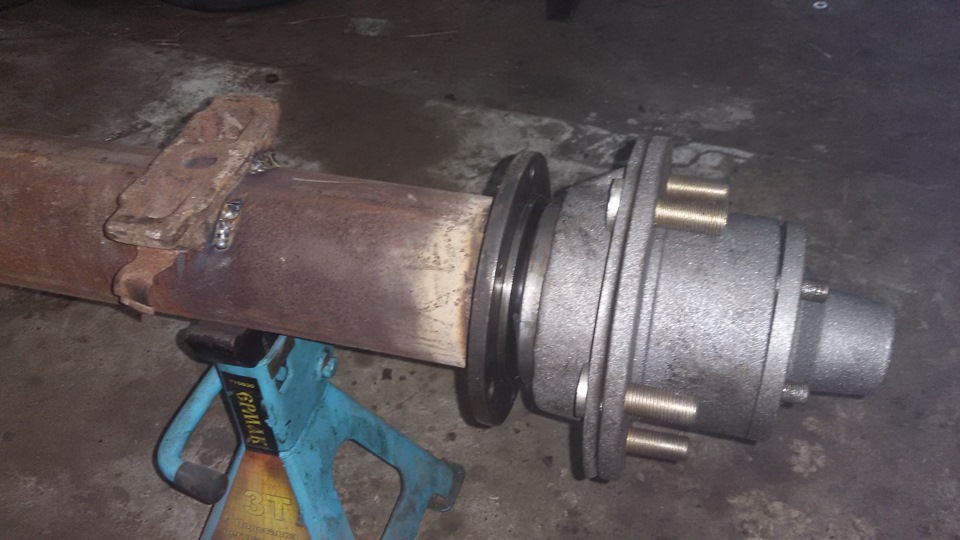

Все было установлено на место, с новыми сальниками и подшипниками

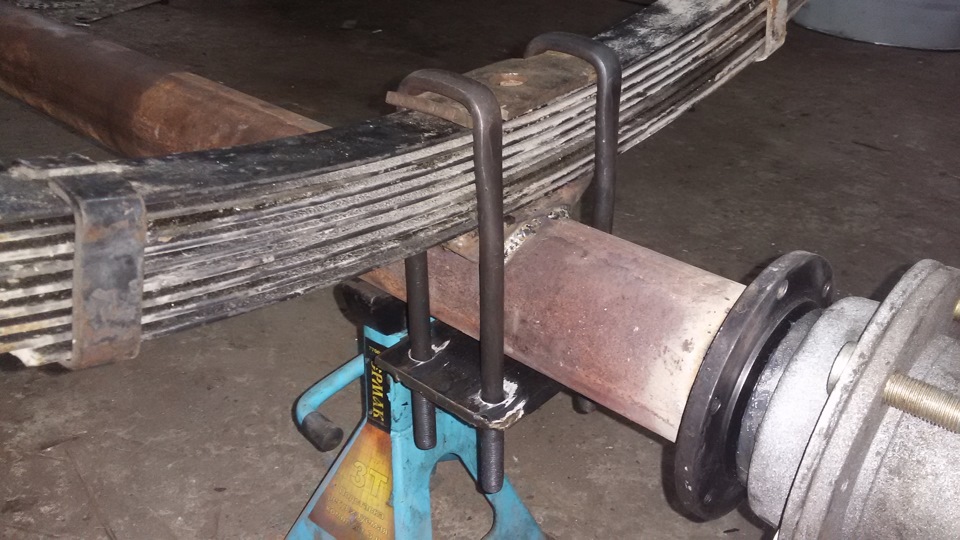

Пора крепить рессоры. Разметили места под опоры рессор и аккуратно их приварили к трубе

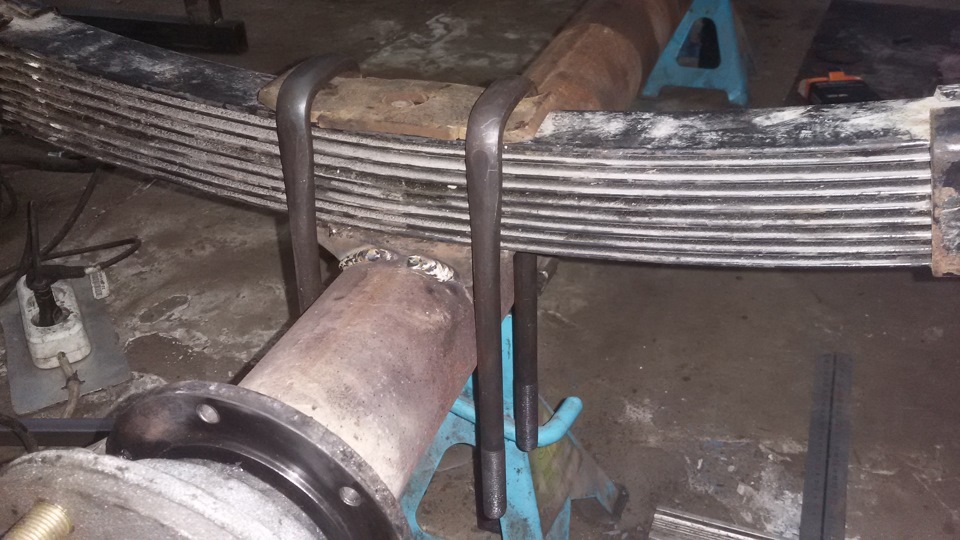

Стремянки — покупные, верхние пластины фиг знает от чего, чуток подпилили — подошли как родные.

Нижнюю площадку сделали из 10 мм стального листа. Когда все будет окончательно собрано — прихватим эту пластину к трубе.

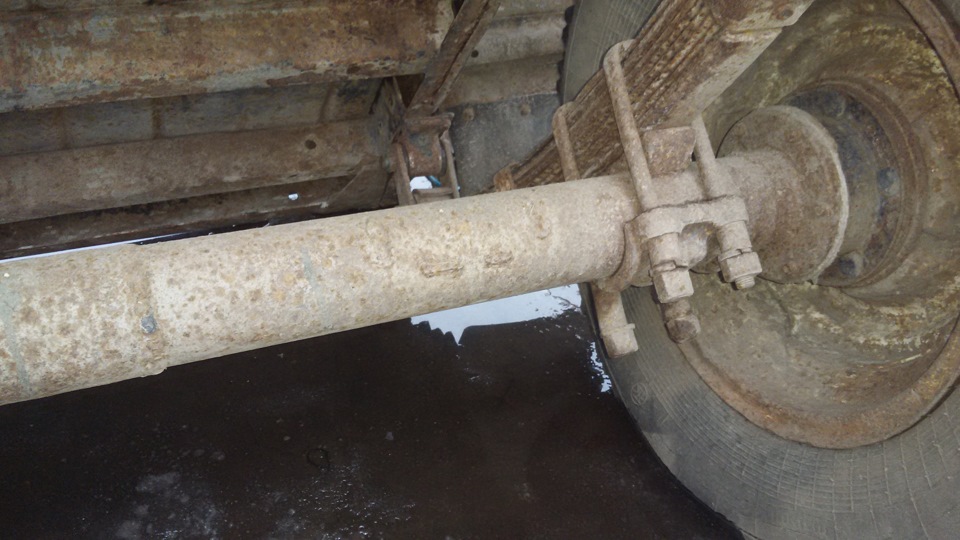

Ось в сборе готова, можно ставить на прицеп!

Источник

Бескапотный грузовичок УАЗ по прозвищу «Фермер» бросает вызов российскому бездорожью

С помощью прицепов осуществляется перевозка самых разнообразных грузов, включая сыпучие. Для разгрузки обычно применяют физическую силу, лопаты и прочие инструменты, поскольку опрокинуть прицеп не так легко. Но чтобы упростить подобную задачу, были разработаны самосвальные системы, применяемые не только на грузовых, но и на легковых прицепах.

Подобные конструкции можно приобрести от производителя либо попытаться сделать своими руками. Каждый вариант имеет свои объективные преимущества.

Заводской вариант

Не стоит изобретать велосипед заново, гораздо проще подглядеть, как сделать отвал на УАЗ, у производителей. Полностью скопировать заводские подвесные отвалы, скорее всего, не получится, но взять некоторые модели за основу вполне возможно. К тому же детальное исследование проверенных вариантов позволит избежать множества ошибок при проектировании и изготовлении собственной снежной лопаты.

Общие положения

К сожалению, с 2011 года в нашей стране невозможно поставить на учет прицеп, изготовленный «кустарным» способом. До этого времени на самодельные прицепы распространялись требования, при соблюдении которых данная процедура удалась бы:

Но, увы, все это в прошлом и теперь остается только довольствоваться своими достижениями без регистрации.

На данный момент штраф за использование незарегистрированного прицепа составляет 300 рублей. Повторное правонарушение влечет за собой задержание прицепа.

Проектирование

Многое зависит от наличия материалов и технических навыков. Надёжнее и проще изготовить отвал без поворотного механизма, таким образом сэкономить немного на материалах и значительно сократить срок изготовления, однако это уменьшит область его применения. С другой стороны, поворотный механизм может стать наиболее уязвимым местом конструкции, его исполнение требует предусмотреть определённый запас прочности на узлах фиксации. Рабочая поверхность отвала также требует усиления, важно следить за весом отдельных деталей. Желательно, чтобы отвал можно было монтировать и размонтировать силами одного человека.

Для защиты очищаемой поверхности следует применять резиновую полосу, крепление которой должно быть разъёмным, чтобы можно было заменить резину по мере её износа. В месте крепления отвала к автомобилю стоит предусмотреть возможное резкое столкновение отвала с препятствием. Узлы крепления не должны находиться напротив важных частей автомобиля.

Как сделать прицеп-самосвал

Рассмотрим, как изготавливаются самодельные прицепы самосвалы для минитрактора своими руками. Если вы решили сделать прицеп-самосвал, то нужно определиться с выбором подъемного механизма. Здесь нет ничего сложного, как кажется на первый взгляд. Есть 2 варианта сбрасывания прицепа: ручной самоопрокидывающийся и механический. Первый можно сделать с помощью варки к передней части прицепа ручки. Тракторист будет своими руками поднимать конструкцию. Но одной ручкой здесь не обойтись.

Нужно сделать Г- образный штырь, вытащив который прицеп под силой груза будет опрокидываться сам. Механический будет сделать чуть сложнее, чем ручной. Можно сделать механизм, поднимающий прицеп, из разных видов подъемного оборудования. К примеру, это может быть домкрат или электромотор с аккумулятором, лебедка или гидросистема, а можно и обойтись масляным насосом. Прикрепить механизм к кузову надо наиболее удобным способом для вас.

Чтобы присоединить самодельное прицепное оборудование для минитракторов к самому транспортному средству, нужно будет приварить удлиненную балку и к ее концу прикрепить фаркоп, который подходит к вашему трактору. Последние штрихи — это покраска сделанной вами конструкции, обшивка сидений, накачка колес. Затем надо проверить, как работает самоделка.

Выбор материала

На этом этапе выбор всегда остаётся за исполнителем, можно лишь посоветовать или подсказать, где легче всего найти подходящие детали. Двухсотлитровые бочки хорошо зарекомендовали себя как материал для отвальной лопаты, но, учитывая планируемые размеры, потребуется 2 бочки или дополнительное усиление конструкции. В качестве направляющих и усиливающих рёбер можно использовать трубы квадратного или прямоугольного сечения, также возможно использование прокатного уголка, тонкого швеллера или двутавровых перемычек.

Для регулирующих угол наклона отвала перемычек можно использовать талрепы или трубы разного диаметра с отверстиями для фиксирующих пальцев. При использовании лебёдки для управления подъёмом отвала потребуется дополнительный материал, чтобы обустроить площадку под саму лебёдку и систему блоков при необходимости.

Как сделать прицеп для мини-трактора своими руками

Сначала необходимо определиться, какую сельскохозяйственную работу будет выполнять прицеп или самодельная тележка для минитрактора. Можно просто перевозить различные грузы, а можно перевозить навоз и сгружать его с помощью самосвала. Сделать первый вариант особого труда не составит, а вот со вторым придется повозиться. Не стоит торопиться, нужно сразу делать качественно и продуманно. Сперва необходимо начертить схемы. По чертежам будет изготавливаться самодельная телега или другие виды прицепов и тракторного оборудования. Стоит учитывать, что прицепное устройство должно иметь хорошую грузоподъемность и малый вес. Затем следует определить, какой будет прицеп к трактору — двухосный либо одноосный.

Рассмотрим, как сделать одноосный прицеп на минитрактор своими руками:

А вот самодельный двухосный прицеп к трактору сделать чуть сложнее, чем одноосный, потому что у телеги с 2 осями необходимо проделать большее количество сварочных и монтажных работ. Раму можно сделать, как и для одноосного прицепа. С таким транспортным средством, если вы рыбак, можно перевозить лодку.

Двуосный прицеп имеет более надежную конструкцию, так как у него 2 оси и 2 пары колес, поэтому он имеет большую грузоподъемность.

Также вес перевозимого груза распределяется на нем равномерно.

Рассмотрим требования к кузову. В этом пункте нет строгих соответствий, но выбор есть. Кузов, сделанный из металла, более прочный и надежный. А вот кузов из дерева будет намокать при плохой погоде и разрушаться, даже если обработан специальными покрытиями против коррозии. Материал можно выбрать и другой, но алюминий и тонколистовая сталь подходят лучше всего. Они очень прочные, выдерживают тяжелые нагрузки и их обходит стороной коррозия. Далее нужно сварить боковушки для прицепа.

Нужно обязательно покрасить весь каркас и кузов, делая его более защищенным и надежным. Краску стоит выбирать с учетом материала. Если вы выбрали дерево, то и краска должна быть для изделий из дерева. Цвет, конечно, не играет важную роль, но темная краска притягивает к себе тепло, что не обязательно для трактора. А вот светлая окраска прицепа для мини-трактора будет в самый раз, потому что она отталкивает солнечные лучи.

Основные этапы и узлы

С чего же начать работу, чтобы воплотить задуманный отвал на УАЗ своими руками? Чертежи должны быть выполнены с учётом модели внедорожника, и всегда должен быть некоторый запас в размерах, чтобы можно было на месте нивелировать возможные недочёты. Первым делом лучше всего оборудовать место крепления конструкции к автомобилю. Это могут быть как простые неподвижные кронштейны, так и целая площадка вроде «кенгурятника» для размещения не только отвала, но и лебёдки с блочной системой. Площадку можно выполнить как в постоянном исполнении, так и в качестве съёмной конструкции, что предпочтительнее, так как не портит внешний вид автомобиля.

Далее можно заняться изготовлением самой массивной части отвала — рабочей лопаты. Размеры из написанного выше лучше всего выбрать 2 х 0.6-0.8 м. Слишком большой отвал лучше чистит снег, но будет неудобен при монтаже и транспортировке. На следующем этапе лучше зафиксировать отвал в рабочем вертикальном положении и так присоединять к нему остальные элементы. Нужно помнить, что даже простые отвалы на УАЗ без поворотного механизма должны быть подвижны по вертикали, иначе можно сильно повредить автомобиль при работе. Последним этапом нужно изготовить управляющие и поворотные элементы и присоединить их к конструкции.

Особенности и преимущества

Транспортируя сыпучие виды груза на прицепе, с их загрузкой особых проблем не возникает. А вот выгрузка сопровождается необходимостью залезать в кузов и начинать выгребать оттуда все вручную, лопатами или иными приспособлениями.

В таких ситуация механизм опрокидывания становится настоящим спасением. С его помощью выгрузка осуществляется намного проще и быстрее.

Можно привести следующие преимущества таких систем:

Суть подобного автоприцепа в том, что его кузов имеет подвижное соединение с рамой. В обычных прицепах они цельные, из-за чего вы максимум можете опрокинуть назад весь прицеп, включая дышло и колеса. Это неудобно и потенциально опасно. Потому из обычных бортовых прицепов выгружать сыпучие грузы подобным методом настоятельно не рекомендуется.

Механизмы подъёма

Можно увидеть варианты, где в качестве механизма подъёма используется ручная барабанная лебёдка, а управляет ею человек, расположенный на передней площадке. Это не очень безопасно, лучше будет поднимать и опускать такие отвалы на УАЗ после полной остановки автомобиля.

Использование электрических лебёдок гораздо удобнее и безопаснее, но не все готовы потратиться на подобное оборудование. Самым бюджетным вариантом будет специальная подставка, срабатывающая при заднем ходе авто, а для постоянного удержания отвала в верхнем положении в режиме транспортировки можно воспользоваться талрепом.

Завершение начатого

Прицеп, требует все тех же «аксессуаров», что и транспоортное средство. Первое, на что стоит обратить внимание — это крылья и брызговики. Они нужны не только для красоты, а, в первую очередь, для безопасности, ведь грязь из-под колес способна просто закидать стекло сзади едущего автомобиля. Их можно приобрести готовыми, либо изготовить самому. Если весь прицеп сделан добротно и предназначается для перевозки грузов от тонны, то лучше бы сделать крылья, на которые можно что-то положить, опереться на них или же просто наступить так, чтобы это дейсствие не принесло им вреда.

Далее нужно установить светотехнику. На этом моменте тоже не стоит экономить, необходимо приборести:

Под последние необходимо изготовить кронштейны, причем лучше их зашитить решеткой, во избежение повреждения. Так же надо выбрать правильное место: лучше всего вынести их по бокам от бортов, иначе можно повредить при разгрузке.

Далее обратимся к тенту. Это так же важная часть, поскольку поможет предотвратить выпадание груза на ходу, а так же спасет от нежелательных глаз. Для этого к бортам стоит приварить кронштейны, в которые будут вставляться рамки. Их высота так же может быть регулируемой.

Ну вот, пракически все, осталось лишь закрепить запасное колесо. К сожалению, не всегда есть возмоность сделать прицеп на колесах УАЗ, так что «запаску» придется дублировать. Ее можно установить на передний борт, дышло или под днище прицепа.

Требования к прицепам для автомобилей УАЗ

Прицеп для внедорожников семейства УАЗ должен иметь большой клиренс и диаметр колес, соответствующий колесам УАЗа-тягача. Стандартные модели для легковых автомобилей на эту роль не годятся, так как колеса на прицепе должны быть не только соответствующего размера, но и пригодными для эксплуатации в условиях плохой проходимости. Поэтому в традиционные модели прицепов для российских внедорожников, таких как УАЗ-8109 и даже ГАЗ-704, производителем закладывалась возможность эксплуатации по любым дорогам и местности, причем без всяких усовершенствований заводских характеристик.

Обслуживание прицепов

Прицеп для УАЗа, как и автомобиль, нуждается в определенном внимании и уходе.

В идеале хранить его, конечно, лучше в сухом гараже, чтобы минимизировать действие коррозии на детали. Но, как правило, рядом с машиной для прицепа места не находится, поэтому на открытом воздухе его нужно содержать под навесом или непромокаемым тентом. Нельзя забывать, что кузов прицепа представляет собой своеобразную емкость, в которой может скапливаться влага, а это неминуемо приведет к образованию коррозии.

После эксплуатации, особенно в сырую погоду, прицеп необходимо вымыть и удалить грязь из стыков деталей. Такая мера не позволит развиться ржавчине. Нужно периодически проверять состояние подшипников ступиц колец и смазывать их по мере необходимости. Следить за давлением в шинах прицепа, руководствуясь указаниями инструкции по эксплуатации. Не нужно перегружать прицеп – это может привести к выходу из строя его подвески.

Следить за состоянием контактов электрической проводки агрегата. Своевременно удалять продукты окисления, а также внимательно наблюдать за состоянием световой сигнализации. Неисправность световых приборов может стать причиной аварии.

Не нужно забывать, что использование прицепа превращает автомобиль в автопоезд – увеличивается радиус заноса и поворота. Поэтому при приобретении прицепа нужно обратить внимание на форму устройства, соединяющего прицеп с тягачом.

Параметры УАЗа

Многих интересуют технические характеристики УАЗ «Фермер». Их описание удобнее продемонстрировать в таблицах.

Общие сведения об автомобиле УАЗ

Габаритные размеры «Фермера»

Габаритные размеры кузова

Масса и грузоподъемность

Двигатели и топливная система

Универсальные прицепы на УАЗ

Прицеп УАЗ-8109 имеет узкую направленность на одну марку автомобилей. Современные же производители прицепов выпускают модели, которые подойдут на любой российский внедорожник. На них устанавливаются колеса, рассчитанные под конкретный тягач (УАЗ или «Ниву»).

То есть на прицеп для УАЗ «Патриот» будет установлена автопокрышка с размером 225/75 и диском R16. При этом расстояние от сцепной головки до дорожного полотна составит 55 см. Помимо этого, в таких модификациях прицепов усиливают ступицы колес, устанавливая в них два подшипника. Амортизаторы в прицепах для автомобилей УАЗ предусмотрены гидравлические.

Модификации

В зависимости от того, какой груз будет перевозиться на прицепе, выбирается его модификация.

Если планируется перевозка длинных и тяжелых грузов, например лодки, то понадобится прицеп, имеющий две оси. Для бездорожья он не годится, поэтому, отправляясь в путешествие, следует заранее продумать маршрут и исключить из него проблемные участки дороги. Кроме того, такой прицеп обязывает водителя иметь в правах открытую категорию «Е», так как общая масса будет превышать 750 кг.

Если прицеп планируется использовать довольно в широком спектре, например для перевозки сыпучих грузов, есть смысл приобрести прицеп самосвальный. Это универсальная модификация, имеющая большую область применения. Часто производители такие прицепы оборудуют лебедкой с грузоподъемностью до 550 кг. Это дополнение дает возможность использовать прицеп самосвальный для перевозки квадроцикла. Лебедка существенно облегчит его погрузку в кузов.

Для перевозки небольших грузов вполне подойдет одноосный прицеп для УАЗа, выполненный на базе 8109 модели.

Для всех модификаций прицепов производителем предусматривается использование непромокаемого тента, что позволит защитить груз от ветра и осадков.

Источник
