Сообщества › ГАЗ Волга › Блог › Переделка системы охлаждения ЗМЗ-шных двигателей (402, 406, 405 и так далее)
Сдублирую из Газель сообщества, волговодам на заметку!
Буду краток, кто что не поймёт — спрашивайте в комментариях.

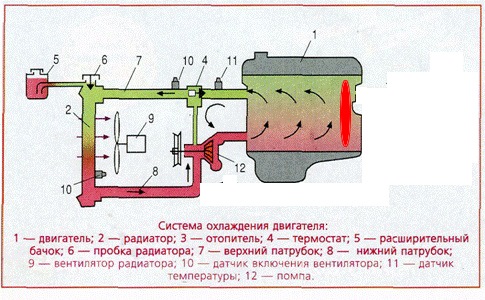

Вот система охлаждения ЗМЗ-406, 405 и тд. (у 402 и аналогов почти идентичная)
Основная задача системы: поддерживать его температуру в определенном диапазоне, называемом рабочей температурой. При рабочей температуре мотор работает максимально эффективно и безопасно. Система охлаждения должна помогать двигателю как можно скорее набирать рабочую температуру и как можно стабильней её поддерживать в необходимом диапазоне.
Если предыдущую картинку немного упростить, что бы было более понятен принцип работы, то получаем:
Помпа 12 закачивает ОЖ (охлаждающую жидкость) в блок цилиндров. Оттуда она выходит двумя путями
1) через отопитель салона 3 (отбор происходит в дальней части блока около 4-ого цилиндра) и после поступает опять в помпу через её нижний заборник.
2) Через головку блока в передней части двигателя и через термостат поступает в верхний заборник помпы.
Там же установлен термостат 4, который отправляет поток ОЖ или сразу в помпу (если жидкость холодная) или же через радиатор (если горячая). После радиатора поток поступает опять же в нижний заборник помпы.
Иногда, как и в нашем случае) отбор на отопитель делают не от 4-ого цилиндра в блока. а от торца головки блока (это улучшает циркуляции жидкости в блока). Ведь рабочая температура в двигателе — это как средняя температура по госпиталю, где она существенно ниже, а где то и зашкаливает. (понятие локального перегрева).
При эксплуатации в холодное время года с работающим отопителем данная схема работает как нужно, жидкость циркулирует по блоку, самое удалённое место в блоке охлаждается как за счёт различного диаметра отверстий в прокладке головки блока под проход ОЖ, так и за счёт забора ОЖ в отопитель (забор из Головки предпочтительней) и хорошей циркуляции.
А что происходит летом? Вы или вручную закрываете кран отопителя или же как в соболе это делает электрокран отопителя
И в итоге получаем следующую картину охлаждения. Летом. В самую жарищу…
первый цилиндр охлаждается отлично, второй хуже, третий ещё хуже, а в четвёртом имеем картину локального перегрева. Мало что туда поступает уже нагретая ОЖ, так ещё и циркуляция там минимальна… Из-за этого чаще всего и случаются проблемы с четвёртым цилиндром.
В современных двигателях применяют различные пути борьбы с таким перегревом. При аналогичных системах охлаждения.
1) циркуляция через радиатор продолжается в любое время года, просто отопитель с помощью заслонок направляет воздух мимо своего радиатора. Вариант неплох, с одной стороны и жидкость хоть немного охлаждается. с другой имеем лишне сопротивление для помпы при прокачке жидкости, опять же циркуляция есть. но далек от идеальной
2) кран отопителя закрывает радиатор отопителя и открывает ветвь перепуска жидкости в обход радиатора отопителя
Схематически это выглядит вот так:
Как видно циркуляция жидкости при закрытом кране отопителя даже улучшается (нет сопротивления радиатора отопителя для хода жидкости), а прогрев двигателя до рабочей температуры при схеме будет происходить гораздо быстрее.
Учтите что при открытом отопителе (зимой) ветвь перепуска должна быть закрыта, по избежании уменьшения прохода ОЖ через радиатор отопителя
Небольшой минус — радиатор, вентилятор радиатора и термостат должны работать исправно, причём радиатор и вентилятор — желателен запас по теплоотводу (помпа смешивает охлаждённую ОЖ после радиатора с перегретой идущей от четвёртого цилиндра). поэтому тут нужно или перестраховаться (радиатор должен быть как минимум отмыт, а электровентилятор желательно продублировать), как максимум в ветвь перепуска можно поставить второй небольшой радиатор (это для маньяков)
На Соболе я реализовал вторую схему, организовав ветвь перепуска (в неё же врезал электрообогреватель 220В на зиму). Зимой эта ветвь прогревает двигатель перед запуском, летом — охлаждает
а вопрос теплоотдачи решил промывкой радиатора (он тут в итоге был оставлен тем что и был на машине, а был он судя по всему новым) плюс к штатной электромуфте расположенной на помпе добавил электовентилятор БОШ от донорской волги (потребовало переноса радиатора вперёд на несколько сантиметров и изготовления кронштейнов под электровентилятор). Причём электовентилятор запитал от «мозгов» (ЭБУ) двигателя с программируемой через бортовой компьютер температурой включения от датчика температуры ЭБУ, а электромуфту подключил к штатному датчику установленному в радиатор (с порогом включения 94-99 градусов). Дополнительно водителю вывел 2 кнопки принудительного включения обоих вентиляторов, со световой индикацией работы.
Про реализацию этой теории на практике. «в железе», будет в следующем бортовике сами знаете в каком бортжурнале)
Как сделать теплее газель 406
Вообщем сейчас собираюсь в гараж поставить электропомпу от газели и возникло несколько вопросов, подскажите плзю
1 Тот шланг который идет от двигателя через краник к ражиатору печки, его лучше перекинуть с нижнего штуцера на верхний (вычитал на этом форуме. для того чтобы воздушных пробок не образовывалось)?
2 Электропому лучше ставить перед радиатором печки или после него.
3 Сливать ОЖ обязательно или можно так шланг пережать и все сделать.
4 Электропомпу подключать просто через кнопку в салоне или там еще какие нить релюхи предохранители резисторы и пр нужны.
__________________
Волга как девушка! За ней надо ухаживать!
Для просмотра ссылок или изображений в подписях, у Вас должно быть не менее 0 сообщение(ий). Сейчас у Вас 0 сообщение(ий).
:excl:Пришла весна. оттаяли авточайники. excl:
_
Для просмотра ссылок или изображений в подписях, у Вас должно быть не менее 0 сообщение(ий). Сейчас у Вас 0 сообщение(ий).
_______________________________________________
Двери любые на цвет и вкус по низким ценам!
Карточки оптового магазина METRO для физ.лиц на 49лет,пластик,с фото и без,3к в Л.С
Для просмотра ссылок или изображений в подписях, у Вас должно быть не менее 0 сообщение(ий). Сейчас у Вас 0 сообщение(ий).
Если печка слабо греет то и в минус 4 будет очень не уютно.
Если не поможет то буду снимать торпеду и смотреть весь отопитель на предмет щелей.
Для просмотра ссылок или изображений в подписях, у Вас должно быть не менее 0 сообщение(ий). Сейчас у Вас 0 сообщение(ий).
— Бог еды и плодородия у народов Крайнего Севера, восемь букв?
— Вертолёт
Для просмотра ссылок или изображений в подписях, у Вас должно быть не менее 0 сообщение(ий). Сейчас у Вас 0 сообщение(ий).
— Бог еды и плодородия у народов Крайнего Севера, восемь букв?
— Вертолёт
согласен. но я к тому, что лучше лечить болезнь, ибо исправной штатной системы вполне достаточно даже для сибири.
задним пассажирам правда достется поменьше, но тут особенности конструкции, трудно вылечить. или мотор мощнее, или маленькие вентиляторы в воздуховоды ставят.
Добавлено через 2 минуты 33 секунды
Добавлено через 1 минуту 48 секунд
в таком случае 2 варианта
1. подсос воздуха мимо радиатора
2. термостат не закрывается, вследствие чего температора ОЖ падает.
Для просмотра ссылок или изображений в подписях, у Вас должно быть не менее 0 сообщение(ий). Сейчас у Вас 0 сообщение(ий).
— Бог еды и плодородия у народов Крайнего Севера, восемь букв?
— Вертолёт
Чтобы болезнь вылечить ее найти надо,а на этой машине это бывает иногда нераельно, я уже больше года не могу найти причину почему у меня машина не тянет а жрет как лошадь, не даже больше как динозавр
, а денег на поиск причины и устранение всевозможных неполадок которые могли повлиять на такое поведение потратил больше 10ки, в итоге поменял дмрв,форсунки,свечи,ВВ,фильтра по нескольку раз все разом и еще чего то менял и к разным спецам ездил все говорят что с машиной все ок.
Устал я уже с ней, ох ппц, почему она не может просто меня возить как надо и вообще работать как надо, стабильно раз в месяц какая то хрень. В нее уже вложено больше чем она стоит.
Всем спасибо за ответы, но вот по поводу первого пункте, все таки как лучше сделать.
ГАЗ Газель Тамара › Бортжурнал › Перегрев ЗМЗ 406 и как я с ним боролся! Греется только по трасе.
Вся история с первого дня покупки и до решения проблемы!
Все началось с покупки автомобиля, с первой перегонки, от места покупки до дому 110 км.
Была ранняя осень, середина сентября, жарко было как летом, приехал к продавцу, осмотрел автомобиль, в принципе все понравилось, договорились о цене, написали куплюпродажи и вот я сел за «баранку» новокупленной Ласточки, направился в сторону дома, дорога была через несколько поселков, далее вышел на трассу и притопил, все ничего но через киллометров 10-15 заметил рост температуры, была в районе 95° «для Газелей это много», немного приспустил педальку газа, тянусь км 70-80 в час, так до дома и доехал, в голову всякие мысли плохие конечно лезли- пробита прокладка, трещина в Гбц и т.д, но все ж утешал себя, что в системе охлаждения вода, от этого и нагрев…
По приезду сразу слил воду, залил антифриз, покотался по городу, фуууух температура 80° расслабился:) приехал домой и на боковую…
С утра на работу, загрузился, выехал на трассу, а датчик опять в красную зону хочет залезть, под 95° показывает, в городском режиме
80° держит, а по трассе, в красную лезет стрелка, аж слезы наварачиваются;’) откатал кое как день, по приезду домой купил 10 лопастной вентилятор и заменил стандартный6и лопастной на новый, вроде легче стало, а тут и бабье лето закончилось, в обшем ездил не греясь всю оставшуюся осень и зиму…
И вот наступает весна, теплые денечки, по утрам птички начинают петь — красотаааа
Еду с грузом в другой город, и «О’НЕТ» температура опять к красной зоне стемится, всякие мысли в голову полезли плохие, в общем откатал день, в субботу решил, что завтра железно найду проблему, с вечера почитал форумы, пообщался с Газелеводами и в воскресенье с утреца пошел искать проблему перегрева Ласточки… снял помпу, термостат проверил на работоспособность, все Гуд, заранее купил новый термос н 80° поставил его, все таки лето намечается. Далее решил промыть систему охлаждения, пошел в магазин, купил лимонную кислоту, взял 6 пакетиков по 90грамм разбавил с водой, завёл, дал поработать двигателю минут 20, слил промыл еще 2 раза так же, только уже обычной водой, вроде бачёк расшерительный побелел, значит дмаю что-то прочистилось:) снял бычёк и рассверлил два сапуна под обратку, что с радиатора и термоса идут — на форуме бывалы посоветовали, далее занялся радиатором, снял его промыл с обоих сторон под напором(да вроде и не грязный был, но все ж для успокоения души:)) ну и надо было поднять радиатор, что б хотя бы на уровне лопастей вентилятора был, и воздух с него засасывался, а не частично с улицы. Покрутил радиатор со всех сторон, принцип крепления осмотрел, вроде все просто, начал модернизацию на резиновые втулки, которые внизу радиатора находятся нарезал кусочки шланга твердого сантиметров 6 (резал на глаз) вставил в резинки, сверху стали «рога» — упоры радиатора, пришлось нижний патрубок укоротить сантиметра на 3, верхний патрубок тоже укоратил в месте, где на термос одевается. Вроде не плохо получилось, но как то болтается радиатор. Нужно что-то подложить с низу, конечно же брусок:) закрепил хомутами к нижней балке, по бокам тоже притянул радиатор хомутами(на всякий случай) отошел вперед, посмотрел как все смотрится с расстояния, немного разочаровался, брусок деревянный, что под радиатором, уж очень в глаза бросается:( вздохнул эххх, ну да ладно, посмотрим на результат, дальше видно будет:) Все собрал, залил тосол, завел, протянул хомуты на патрубках, вроде не текут
Понедельник — за бортом +19° температура двигателя
Вторник — за бортом +17° температура двигателя
82° как только не мучал Ласточку, в гору на пониженой, на повышеной залезал, до 90° так и не смог поднять температуру.
ГАЗ Соболь Железный дровосек › Бортжурнал › Переделка системы охлаждения ЗМЗ-406 (ЗМЗ-402 и прочих)
Буду краток, кто что не поймёт — спрашивайте в комментариях.
Вот система охлаждения ЗМЗ-406 (у 402 и аналогов почти идентичная)
Основная задача системы: поддерживать его температуру в определенном диапазоне, называемом рабочей температурой. При рабочей температуре мотор работает максимально эффективно и безопасно.
Помпа 12 закачивает ОЖ (охлаждающую жидкость) в блок цилиндров. Оттуда она выходит двумя путями
1) через отопитель салона 3 (отбор происходит в дальней части блока около 4-ого цилиндра) и после поступает опять в помпу через её нижний заборник.
2) Через головку блока в передней части двигателя и через термостат поступает в верхний заборник помпы.
Там же установлен термостат 4, который отправляет поток ОЖ или сразу в помпу (если жидкость холодная) или же через радиатор (если горячая). После радиатора поток поступает опять же в нижний заборник помпы.
Иногда, как и в нашем случае) отбор на отопитель делают не от 4-ого цилиндра в блока. а от торца головки блока (это улучшает циркуляции жидкости в блока). Ведь рабочая температура в двигателе — это как средняя температура по госпиталю, где она существенно ниже, а где то и зашкаливает. (понятие локального перегрева).
При эксплуатации в холодное время года с работающим отопителем данная схема работает как нужно, жидкость циркулирует по блоку, самое удалённое место в блоке охлаждается как за счёт различного диаметра отверстий в прокладке головки блока под проход ОЖ, так и за счёт забора ОЖ в отопитель (забор из Головки предпочтительней) и хорошей циркуляции.
А что происходит летом? Вы или вручную закрываете кран отопителя или же как в соболе это делает электрокран отопителя
И в итоге получаем следующую картину охлаждения. Летом. В самую жарищу…
первый цилиндр охлаждается отлично, второй хуже, третий ещё хуже, а в четвёртом имеем картину локального перегрева. Мало что туда поступает уже нагретая ОЖ, так ещё и циркуляция там минимальна… Из-за этого чаще всего и случаются проблемы с четвёртым цилиндром.
В современных двигателях применяют различные пути борьбы с таким перегревом. При аналогичных системах охлаждения.
1) циркуляция через радиатор продолжается в любое время года, просто отопитель с помошью заслонок направляет воздух мимо своего радиатора. Вариант неплох, с одной стороны и жидкость хоть немного охлаждается. с другой имеем лишне сопротивление для помпы при прокачке жидкости, опять же циркуляция есть. но далек от идеальной
2) кран отопителя закрывает радиатор отопителя и открывает ветвь перепуска жидкости в обход радиатора отопителя
Схематически это выглядит вот так:
Как видно циркуляция жидкости при закрытом кране отопителя даже улучшается (нет сопротивления радиатора отопителя для хода жидкости), а прогрев двигателя до рабочей температуры при схеме будет происходить гораздо быстрее.
Небольшой минус — радиатор, вентилятор радиатора и термостат должны работать исправно, причём радиатор и вентилятор — желателен запас по теплоотводу (помпа смешивает охлаждённую ОЖ после радиатора с перегретой идущей от четвёртого цилиндра). поэтому тут нужно или перестраховаться (радиатор должен быть как минимум отмыт, а электровентилятор желательно продублировать), как максимум в ветвь перепуска можно поставить второй небольшой радиатор (это для маньяков)
На Железном Дровосеке я реализовал вторую схему, организовав ветвь перепуска (в неё же врезал электрообогреватель 220В на зиму). Зимой эта ветвь прогревает двигатель перед запуском, летом — охлаждает
а вопрос теплоотдачи решил промывкой радиатора (он тут в итоге был оставлен тем что и был на машине, а был он судя по всему новым) плюс к штатной электромуфте расположенной на помпе добавил электовентилятор БОШ от донорской волги (потребовало переноса радиатора вперёд на несколько сантиметров и изготовления кронштейнов под электровентилятор). Причём электовентилятор запитал от «мозгов» (ЭБУ) двигателя с программируемой через бортовой компьютер температурой включения от датчика температуры ЭБУ, а электромуфту подключил к штатному датчику установленному в радиатор (с порогом включения 94-99 градусов). Дополнительно водителю вывел 2 кнопки принудительного включения обоих вентиляторов, со световой индикацией работы.
Про реализацию этой теории на практике. «в железе», будет в следующем бортовике!
Почему может не греть печка на Газели и что делать водителю
Отечественный автопром есть за что хватить и за что ругать. Преимуществ и недостатков у машин российского производства примерно одинаковое количество.
Среди коммерческих транспортных средств особое место занимает Газель. Как и любой другой автомобиль, Газель имеет склонность к возникновению тех или иных неисправностей. Но неоспоримым достоинством является то, что на такой машине практически все проблемы можно решить своими руками.
Перед наступлением холодов особенно важно проверить, как работает отопительная система, и сможет ли водитель получить необходимое количество тепла в салоне, запуская печку в период заморозков. Довольно часто случается так, что отопитель не греет, из воздуховодов плохо дует подогретый воздух, либо вовсе при уже хорошо прогретом моторе в салон поступает совершенно холодный забортный воздух.
Основные возможные неисправности
Чтобы точно определить, почему газелевская печка не греет, либо работает недостаточно эффективно, следует провести диагностические мероприятия.
Практика наглядно показывает, что есть несколько причин и факторов, из-за которых отопитель перестаёт дуть или просто время от времени работает не в полную силу.
Наиболее распространённые неисправности отопительной системы на автомобилях Газель связаны с:
Чтобы отопительная система снова начала дуть горячим воздухом и под большим напором, в зависимости от выставленного регулятора на панели управления, следует провести соответствующие работы по устранению выявленных неисправностей.
Давайте поочерёдно разберём, почему временами на Газели может не работать печка и как решить ту или иную проблему.
Вентилятор отопителя
Достаточно банальная, но при этом очень распространённая причина. Сам отопитель при неисправном вентиляторе работает, но крыльчатка не может подавать в салон горячий воздух под напором.
Если печка функционирует, но вентилятор не вращается, в результате чего в салон еле поступает горячий воздух, либо не доходит до кабины вообще, нужно проверить состояние электровентилятора.
В зависимости от конкретной модификации Газели, для доступа к вентилятору может потребоваться провести сложные демонтажные работы, разобрав практически всю торпеду и панель, либо же выкрутить буквально несколько саморезов.
Помимо самого моторчика вентилятора, вина в его отказе может лежать на электронике, обрывах проводов и на предохранителе, который часто перегорает.
Жидкость охлаждения
Автомобиль Газель использует жидкостную систему охлаждения двигателя, а потому огромную роль в работе отопителя играет антифриз или же тосол.
Вопрос может быть не только к качеству, но и в первую очередь к количеству. Вы удивитесь, насколько часто отказ печки оказывается связан с тем, что в бачке попросту осталось слишком мало жидкости. Это связано с его естественным расходом по мере эксплуатации, либо с появлением других причин, которые спровоцировали уход жидкости охлаждения (течь радиатора, пробой в патрубках, нарушение герметичности бачка и пр.).
Как результат, в печку поступает недостаточное количество горячего антифриза, радиатор отопителя остаётся холодным или едва тёплым, из-за чего вентилятору остаётся нагнетать в салон непрогретый воздух.
Проверьте количество ОЖ в бачке, долейте по мере необходимости. Через время снова проверьте, сколько жидкости там осталось. Если уровень опять быстро упал, нужно найти место течи.
При заливе новой ОЖ в Газель или после проведения тех или иных ремонтных работ, предусматривающих необходимость сливать антифриз и возвращать его на место, в системе могут образоваться воздушные пробки.
Радиатор отопителя
Ещё одной распространённой причиной плохой работы отопителя может стать его радиатор. Не путать с радиатором охлаждения самого двигателя.
Тут причин выделяют сразу несколько:
Если радиатор отопителя забился, его есть смысл попробовать промыть. В случае обнаружения течи практически наверняка придётся снимать старый радиатор и устанавливать новый на Газель.
Термостат
Крайне часто на автомобилях Газель, как и на многих других авто, плохая работа отопительной системы салона оказывается связана с неисправностью термостата.
Достаточно сложная проблема, на устранение которой придётся потратить больше сил, времени и денег. Если сама печка работает нормально, радиатор не течёт, жидкость охлаждения на нужном уровне, электровентилятор вращается с заданной скоростью, стоит проверить термостат двигателя.
Термостат используется как регулятор кругов охлаждения. При запуске двигателя термостат пускает жидкость по так называемому малому кругу, через мотор и печку салона. Это позволяет намного быстрее прогревать двигателя. Когда жидкость охлаждения прогревается до определённой температуры, в работу вступает уже большой круг охлаждения. Тогда антифриз идёт непосредственно через радиатор двигателя. Тем самым мотор не перегревается и отводится лишнее тепло.
Но с течением времени или по причине использования низкокачественной жидкости охлаждения, термостат может выйти из строя. Результатом поломки становится то, что большой круг охлаждения не закрывается, и жидкость постоянно циркулирует по этому контуру.
Да, в теории можно дождаться, пока прогреется большой круг, и печка заработает с нормальной температурой. Но когда на улице минусовая температура, времени на ожидание попросту нет.
Проблема решается одним путём. Требуется приобрести новый термостат на свою Газель, и установить его.
Водяной насос
Чтобы жидкость могла циркулировать по системе охлаждения двигателя, захватывая при этом радиатор печки Газели, требуется определённое воздействие. Такие задачи выполняет водяной насос или просто помпа.
Это крыльчатка, заключённая в металлический цилиндр, через который проходит жидкость охлаждения. Вращение крыльчатки способствует толканию или нагнетанию антифриза (тосола) по всей системе, в зависимости от текущего выставленного термостатом круга. Отсутствие водяного насоса делает работу системы крайне малоэффективной. Из-за неё мотор может очень быстро перегреться.
Есть несколько основных неисправностей, связанных с водяным насосом системы охлаждения двигателя, которые непосредственным образом отражаются на функционировании отопления салона:
Вне зависимости от причин, водяной насос системы охлаждения потребуется демонтировать. Тут можно попытаться его восстановить путём частичного ремонта. Но чаще всего требуется полноценная замена узла.
Прокладка ГБЦ
Нельзя исключать ситуацию, когда печка перестаёт работать по причинам более глобальным, связанным с пробитой прокладкой головки двигателя.
Ведь мотор по своей конструкции не монолитный, а состоит из двух основных частей. Это сам блок и его головка. Соединение происходит с помощью специальной прокладки.
Но эта самая прокладка может с течением времени изнашиваться и пробиваться по тем или иным причинам. После пробоя жидкость охлаждения начинает уходить в систему выхлопа, в цилиндры. При её выходе в выхлопную систему соответствующую неисправность обычно удаётся диагностировать по густому белому дыму, поступающему из выхлопной трубы.
В итоге антифриза попросту не хватает, чтобы система функционировала должным образом, образуются воздушные пробки, печка перестаёт давать достаточное количество тепла.
Подобную ситуацию следует устранять сразу же при обнаружении. Продолжать эксплуатацию Газели в аварийном режиме категорически не рекомендуются, иначе последствия могут оказаться страшными, включая необходимость проведения капитального ремонта.
Альтернативные причины
Газель автомобиль достаточно многокомпонентный. Да, в большинстве случаев ситуация, когда плохо работает отопительная система, либо печка не греет вовсе, причина будет крыться в одной из рассмотренных причин.
Но всегда есть место для исключений из правил. К тому же, как показывает практика и опыт владельцев таких коммерческих автомобилей как Газель, иногда проблемы приходят оттуда, откуда их совсем не ждёшь.
Потому вам, как водителям Газели, следует узнать ещё о нескольких потенциальных причинах, способных привести к отказу или снижению эффективности работы системы отопления салона:
Несмотря на внушительный список потенциальных неисправностей, на автомобилях Газель печка выходит из строя в основном по вине естественного износа отдельных элементов, либо по причине, которая сидит за рулём машины.
Большинство неполадок можно предотвратить и избежать их путём своевременной диагностики, замены расходников и грамотного контроля работы всех узлов и систем своего транспортного средства.
