Сообщества › Сделай Сам › Блог › Домашний термостат. Допиливаем регулятор температуры за полчаса.
Для изготовления самодельного инкубатора мне было необходимо приобрести регулятор температуры. Требования к нему были такие- маленькие габариты, небольшая стоимость, питание от 12 вольт постоянного тока, мощное исполнительное реле (чтобы выдерживал значительную нагрузку), индикация показаний, настройка параметров кнопками управления, точность измерения температуры и поддержания заданных параметров ну и конечно надежность.
На просторах интернета попался мне такой приборчик- терморегулятор W1209. Процесс настройки терморегулятора W1209 показан в видео
Что понадобится:
-тестер;
-пластиковая трубка от ушных палочек или стержня авторучки;
-неисправные светодиод диаметром 5мм-4 штуки;
-пластиковые стойки-4шт;
-соединительные провода;
-адаптер питания на 12В;
-шурупы;
-пластмассовая коробочка из под шурупов с прозрачной крышкой;
-самоклеющаяся пленка.
Изготовление корпуса.
Недостатком платы является то, что-она не подходит для установки в корпус, кнопки и индикатор расположены внизу относительно реле и клемм.
Умельцы по разному располагают плату этого регулятора- кто вырезает окошки в корпусе для индикаторов, реле, разъемов, некоторые перепаивают кнопки и индикатор, затем монтируют их отдельно Но я решил установить плату в прозрачном корпусе, подошла коробка из под шурупов.

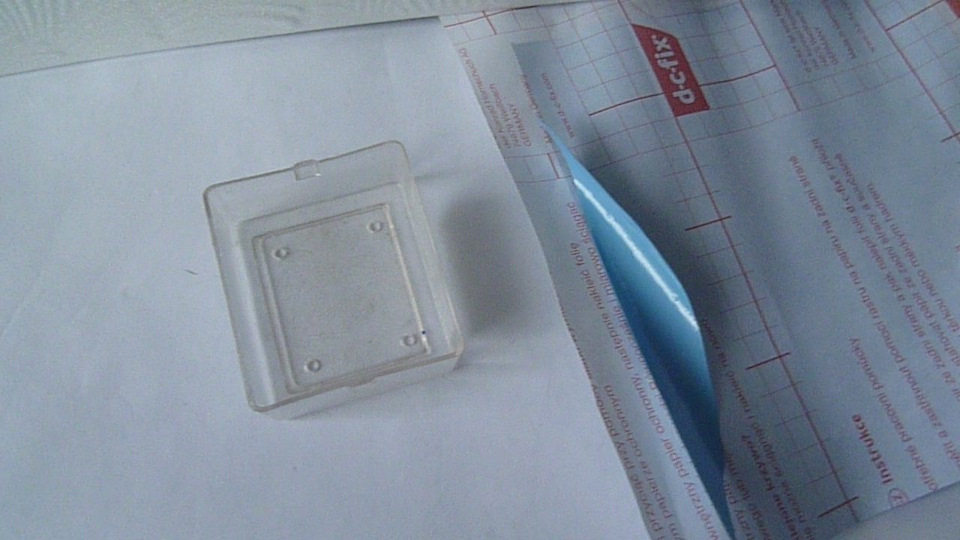

Сначала захотел выкрасить ее предварительно заклеив окно для экрана ЛЕД индикатора. Но затем передумал и решил обтянуть пленкой самоклейкой (остались куски от ремонта). Вышло быстро и на мой взгляд вроде неплохо. После делаем окно в пленке для экрана светодиодного индикатора и просверливаем проходы для кнопок
Установка электронной платы терморегулятора.

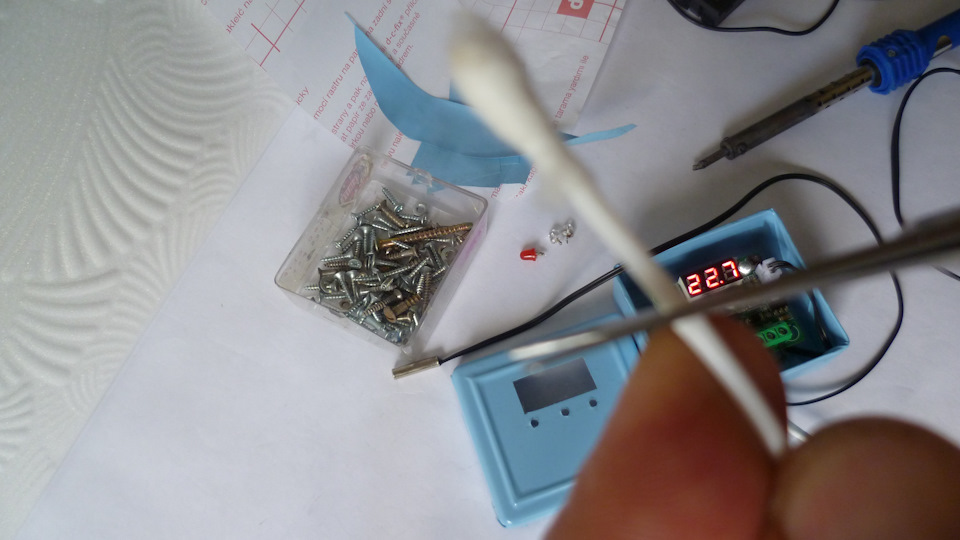

Плату терморегулятора установил на стойках из пластмассовой трубки (от шариковой авторучки) как можно ближе к верхней крышке. Изготавливаем толкатели кнопок из пластмассовой трубочки от ватных палочек или же от стержня шариковой авторучки. Затем на одном конце трубочки увеличиваем диаметр теплым паяльником и надеваем на кнопки. Трубочка села плотно так как расширилась паяльником на конус.

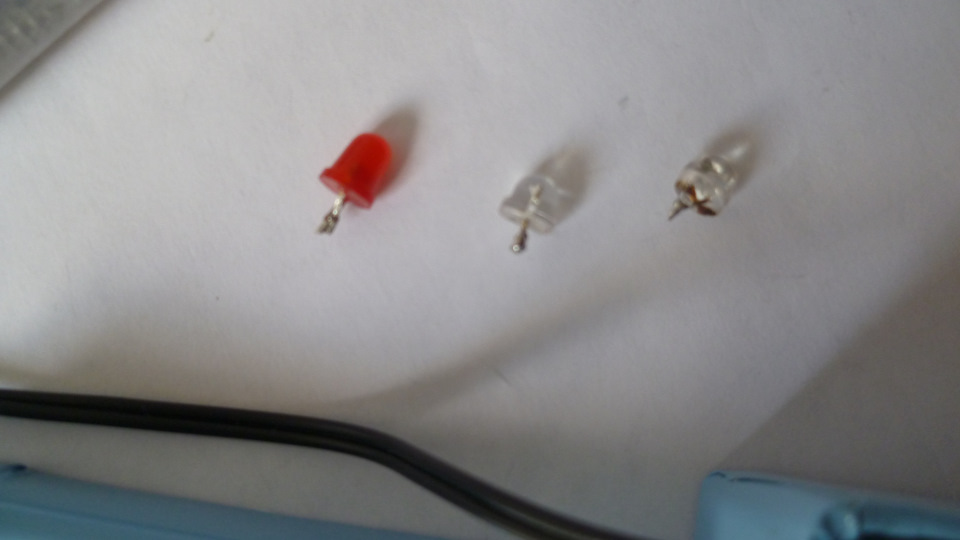

После закрываем верхнюю крышку и на выступающие толкатели вставляем неисправные светодиоды, предварительно откусив часть ножек-они будут являться самими кнопками.
На плате имеется светодиод для контроля работы реле. Его плохо было видно из под крышки я наклеил на него прозрачную часть сгоревшего светодиода, стало намного ярче.
Проверка и настройка регулятора.
Подключил для питания терморегулятора адаптер на 12вольт (можно использовать любой источник питания на 12вольт и ток от 0,1 ампера). Сравнил показания температуры с эталонным электронным термометром, в результате они оказались одинаковыми.
Настроить регулятор несложно. Чтобы войти в режим программирования надо нажимать и держать 6 секунд кнопку SET, после настраивать кнопками. Для сохранения настройки нажимать и удерживать кнопку SET, или же не трогать кнопки 10 секунд. Все установки терморегулятора останутся в энергонезависимой памяти контроллера и после отключения питания прибора.
Режимы настройки.
P0 режим охладителя или нагревателя C/H
P1 настройка гистерезиса 0.1-15 градусов(разница в режиме переключения реле)
P2 установка верхнего рабочего предела температуры
P3 установка нижнего рабочего предела температуры
P4 подстройка температуры
P5 задержка включения реле (0-10 сек., )
P6 аварийное превышение температуры. Режим Р4 служит для подстройки показаний по образцовому прибору.
На этом все доделки и переделки закончены. В результате, смонтировав плату в коробку мы защитили прибор от попадания влаги, механических повреждений на электронику и не допустили воздействие электротоком людей. После переделки можно использовать терморегулятор по прямому назначению. В общем и целом это неплохой недорогой прибор( около 100р.) с большими возможностями в сфере применения.Практически еще применял этот регулятор для проращивания семян ранних культур (сейчас конечно не сезон, но на будующую весну может кому то пригодится).
Терморегулятор своими руками
Для автоматического поддержания температурного режима можно создать терморегулятор своими руками. Качественная самоделка будет выполнять свои функции не хуже, чем фабричный аналог. После тщательного изучения процесса сборки модернизация и ремонт не вызовут затруднений.
Понятие о температурных регуляторах
Изделия этой категории применяют для решения разных задач. По соответствующей настройке температурного порога подают питание (отключают):
Из приведенных примеров понятны базовые требования к точности, которую должна обеспечить подходящая схема терморегулятора. В некоторых ситуациях необходимо поддержание заданного уровня не ниже, чем ±1C°. Для контроля рабочих параметров нужна оперативная индикация. Существенное значение имеют нагрузочные способности.
Перечисленные особенности поясняют назначение типовых функциональных узлов:
К сведению. Кроме рассмотренных частей, схема термореле может содержать дополнительные компоненты для подачи питания на электронагреватель, другую мощную нагрузку.
Принцип работы
Любая схема термостата действует на одинаковых принципах. Информация о температуре сравнивается с установленным значением. Пересечение определенного уровня активизирует исполнительное устройство для коррекции контролируемого параметра нужным образом.
Виды
В простейшем варианте (реле холодильника) применяют механический переключатель. Для более точной регулировки (обороты двигателя) используют не только микроэлектронику, но и специализированное программное обеспечение.
Терморегулятор на трех элементах
Чтобы сделать простой терморегулятор своими руками схема для блока питания персонального компьютера подходит лучше других вариантов.
Термистором измеряют температуру в контрольной точке. Потенциометром устанавливают оптимальное значение для включения вентилятора. Изменять обороты данная схема не способна. Подключает индуктивную нагрузку MOSFET транзистор. Допустимо применение аналога с подходящими силовыми характеристиками.
Терморегуляторы для котлов отопления
Регулятор температуры своими руками можно сделать в рамках проекта модернизации старого котла. Не имеет значения вид топлива, хотя проще обеспечить хороший результат с применением газового оборудования.
Цифровой терморегулятор
В этом примере разработчики создавали устройство поддержания температурного режима в хранилище фруктов (овощей). Для анализа поступающих данных выбрана микросхема со следующими блоками:
При соответствующем положении переключателей светодиодная матрица показывает актуальное значение температуры или контрольный уровень. Кнопками в пошаговом режиме устанавливают нужный порог срабатывания.
Самодельный регулятор температуры
Создать функциональный термостат своими руками не слишком сложно. Тем не менее, надо реалистично оценивать собственные возможности. Следующие инструкции помогут принять правильное решение.
Простейшая схема
Чтобы исключить лишние трудности, применяют схему с блоком питания без трансформатора. Для выпрямления питающего напряжения используют обычный диодный мост. Необходимый уровень постоянной составляющей поддерживают стабилитроном. Конденсатором устраняют броски.
Типовой делитель подойдет для контроля напряжения. В одном плече устанавливают резистор, который реагирует на изменение температуры. Для управления исполнительным устройством подойдет реле.
Прибор для помещения
Это устройство можно использовать для поддержания температурного режима в мини-теплице, другом ограниченном объеме. Основной элемент – микросхема операционного усилителя, которая включена в режиме сравнения напряжений. Точную и грубую настройку порога срабатывания выполняют с помощью резисторов R5 и R4, соответственно.
На микросхеме LM 311
Этот вариант предназначен для подключения электрических теплых полов, других мощных нагрузок. Следует обратить внимание на повышенную надежность изделия, которая обеспечена гальванической развязкой цепей со слабыми и сильными токами.
Необходимые материалы и инструменты
В некоторых ситуациях понадобятся навыки изготовления сложной печатной платы. Простейшие схемы собирают за несколько минут с применением паяльника и технологии навесного монтажа. До выполнения рабочих операций необходимо приобрести:
Список покупок составляют на основе выбранной электрической схемы. Для защиты устройства от неблагоприятных внешних воздействий и улучшения внешнего вида создают соответствующий корпус.
Достоинства и недостатки
Плюсы и минусы отдельных схем оценивают с учетом реальных условий эксплуатации. Иногда выгодно затратить время и деньги на стадии реализации идеи с целью продления срока службы готового изделия. Нет смысла создавать самоделку, если фабричный аналог с официальными гарантиями стоит дешевле.
Как грамотно установить
Чтобы продлить срок службы терморегулятора, пользуются следующими рекомендациями:
Как отремонтировать
Самодельный термодатчик своими руками восстановить нетрудно, так как известна технология проверки (настройки). Инструкции по ремонту фабричных изделий можно найти на официальном сайте производителя.
Видео
Как сделать датчик температуры своими руками. Как сделать терморегуляторы своими руками
Среди многочисленного ассортимента полезных приборов, которые приносят в нашу жизнь комфорт, есть большое количество тех, которые можно сделать своими руками. К этому числу можно отнеси и терморегулятор, который включает или отключает нагревательные и холодильные оборудования в соответствии с определенной температурой, на которую он установлен. Такое устройство отлично подойдет на период холодной погоды, например для подвала, где нужно хранить овощи. Так как же сделать терморегулятор своими руками, и какие детали для этого понадобятся?
Терморегулятор своими руками: схема
Про конструкцию термостата можно сказать, что она не особа сложна, именно по этой причине большинство радиолюбителей начинают свое обучение именно с этого прибора, а так же именно на нем оттачивают свои навыки и мастерство. Схем прибора можно найти очень большое количество, но самой распространенной является схема с применением, так называемого компаратора.
Данный элемент имеет несколько входов и выходов:
Сам компаратор принимает все поступающие показания и сравнивает их. В случае если будет генерировать сигнал на выходе, то он включит реле, которое подаст ток на обогревательный или холодильный аппарат.
Общее понятие о температурных регуляторах
Приборы, фиксирующие и одновременно регулирующие заданное температурное значение, в большей степени встречаются на производстве. Но и в быту они также нашли своё место. Для поддержания необходимого микроклимата в доме часто используются терморегуляторы для воды. Своими руками делают такие аппараты для сушки овощей или отопления инкубатора. Где угодно может найти своё место подобная система.
В данном видео узнаем что из себя представляет регулятор температуры:
В действительности большинство терморегуляторов являются лишь частью общей схемы, которая состоит из таких составляющих:
Это три основные части системы поддержания заданных температурных параметров. Хотя, помимо них, в схеме могут участвовать и другие части наподобие промежуточного реле. Но они исполняют лишь дополнительную функцию.
Какие детали понадобятся: терморегулятор своими руками
Для датчика температуры чаще всего используют терморезистор, это элемент который регулирует электрическое сопротивление в зависимости от температурного показателя.
Так же часто применяют полупроводниковые детали:
На их характеристики температура должна оказывать такое же влияние. То есть при нагреве должен увеличиваться ток транзистора и при этом он должен престать работать, не смотря на входящий сигнал. Нужно учесть, что такие детали обладаю большим недостатком. Слишком сложно провести калибровку, говоря точнее, будет трудно привязать эти детали к некоторым датчикам температуры.
Однако на данный момент промышленность не стоит на месте, и вы можете увидеть приборы из серии 300, это LM335, которым все чаще рекомендуют воспользоваться специалисты и LM358n. Не смотря на очень низкую стоимость, данная деталь занимает первую позицию в маркировках и ориентируется на сочетание с бытовой техникой. Стоит упомянуть, что модификации этой детали LM 235и 135 успешно применяются в военных сферах и промышленности. Включая в свою конструкцию около 16 транзисторов, датчик способен работать в качестве стабилизатора, а его напряжение будет полностью зависеть от температурного показателя.
Зависимость заключается в следующем:
Так же кроме датчика температур вам потребуется компаратор, лучше всего приобрести LM 311, который выпускает тот же производитель, потенциометр для того чтобы сформировать эталонное напряжение и выходную установку чтобы включать реле. Не забудьте приобрести блок питания и специальные индикаторы.
Контроль в помещениях
Возможен вариант контроля терморегулятора в нескольких помещениях.
Типовая схема терморегулятора для погреба.
Приборы обозначаются латинскими буквами и цифрами. Например, LM135. Чтобы не ошибиться в выборе, запомните: 1 — применение в военной технике, 2 — применение в производственных аппаратах и устройствах, 3 — применение в бытовых приборах. Российским аналогом является обозначение транзисторов — 2Т (военный) и КТ (массовый). Принцип действия такого датчика таков: при повышении температуры увеличивается напряжение стабилизации, то есть это стабилитрон. Удостовериться в правильности выбора можно, почитав технические характеристики прибора. Точка калибровки указана в кельвинах. Температурная шкала указана в градусах по Цельсию.
Принципиальная электрическая схема терморегулятора.
На практике она дополнится выходным устройством для включения нагревателя, блоком питания и индикатором работы.
Следующий важный элемент — компаратор, например LM311. Он имеет два входа — прямой (2), обозначенный «+», и инверсный (3), обозначенный «-», и один выход. На схеме выход компаратора обозначен цифрой 7. Работает это устройство так: напряжение на входе 2 больше, чем на входе 3, на выходе получаем высокий уровень. Транзистор открылся, подключил нагрузку. Потенциометр, подключенный к прямому входу, устанавливает температуру — задает порог срабатывания компаратора. При обратной ситуации (напряжение на входе 2 меньше, чем на входе 3), на выходе уровень понижается. Повышается температура, срабатывает термореле, компаратор переходит на низкий уровень, транзистор закрывается, ТЭН выключается. Этот цикл повторяется беспрерывно.
Привет всем любителям электронных самоделок. Недавно я по быстрому смастерил электронный терморегулятор своими руками, схема устройства очень проста. В качестве исполнительного устройства используется электромагнитное реле с мощными контактами, которые могут выдержать ток до 30 ампер. Поэтому рассматриваемая самоделка может использоваться для разных бытовых нужд.
По нижеприведенной схеме, терморегулятор можно использовать, например, для аквариума или для хранения овощей. Кому то он может пригодиться при использовании совместно с электрическим котлом, а кто-то его может приспособить и для холодильника.
Регулятор температуры своими руками: питание и нагрузка
Что касается подключения LM 335 то оно должно быть последовательным. Все сопротивления необходимо подобрать так, чтобы общая величина тока, который проходит через термодатчик соответствовала показателям от 0,45 мА до 5 мА. Превышения отметки допускать нельзя, так как датчик будет перегреваться, и показывать искаженные данные.
Запитка терморегулятора может происходить несколькими способами:
Еще раз напомним о том, что показатель тока в цепи датчика не должен превышать 5 мА, по этой причине придется использовать транзистор с большой мощностью. Лучше всего подойдет КТ 814. Конечно, если вы хотите избежать применения транзистора, можно использовать реле с меньшим уровнем тока. Он сможет работать от напряжения в 220 В.
Самодельный терморегулятор: пошаговая инструкция
Если вы приобрели все необходимые составляющие для сборки, осталось рассмотреть подробную инструкцию. Рассматривать будем на примере датчика температуры рассчитанного на 12В.
Самодельный регулятор температуры собирается по следующему принципу:
Вот и все. В этих небольших действиях и заключается вся работа по созданию терморегулятора своими руками. Возможно, самому без определенных навыков сделать его сразу и не получится, однако с опорой на фото и видео инструкции вы сможете испытать все свои умения.
Благодаря простой конструкции, самостоятельно созданный термоконтроллер может быть использован где угодно.
Например:
Не обязательно использовать цифровой, электронный или механический покупной термовыключатель. Купив недорогое термореле, сделать регулировку мощности на симисторе и термопаре и ваш самодельный аппарат будет работать не хуже покупного.
Достоинства и недостатки
Даже простой терморегулятор своими руками имеет массу достоинств и положительных моментов. Говорить же о заводских многофункциональных устройствах и вовсе не приходится.
Регуляторы температуры позволяют:
Из недостатков можно назвать высокую стоимость заводских моделей. Конечно, самодельных приборов это не касается. А вот производственные, которые требуются при работе с жидкими, газообразными, щелочными и другими подобными средами, имеют высокую стоимость. Особенно если прибор должен иметь множество функций и возможностей.
При оборудовании погреба необходимо создать такой температурный режим, при котором все запасы будут сохраняться максимально долго. А чтобы его поддерживать, потребуется терморегулятор — прибор, который помогает поддерживать заданную температуру. Это устройство используется во многих бытовых приборах: утюгах, холодильниках, паяльниках. Как сделать терморегулятор для погреба своими руками?
