Диагностика приборной панели ВАЗ (Калина, 2110, Приора)

Если на Вашем автомобиле Лада Калина (Приора, 2110) внезапно перестал работать тахометр, при езде не поднимается стрелка спидометра, стрелки температуры двигателя или уровня топлива так же все время находятся в низу, не спешите менять или проверять разные датчики. Для начала проведите диагностику приборной панели, возможно причина именно в ней.

Как это сделать? Все достаточно просто — нажмите кнопку сброса суточного пробега на приборной панели. Не отпуская кнопки, включите зажигание автомобиля.

Панель должна перейти в первое положение диагностического режима — на дисплее загораются все 8-ки, а стрелки приборов плавно поднимаются от начала к концу шкалы и обратно (первая картинка). Если какая-то из стрелок не движется, значит ее механизм сломан. Панель нужно разбирать и искать причину поломки.

При помощи кнопок «вверх» и «вниз», расположенных на рычаге включения дворников, можно переключаться между диагностическими режимами.

Во втором режимы Вы сможете узнать версию прошивки.

Более интересный третий режим — он позволяет провести диагностику двигателя без использования дополнительного оборудования (k-line, elm327). Конечно же он и не такой информативный, может показать лишь 9 ошибок цифрами от 2-х до 9-ти и буква «Е».

Вот расшифровка кодов ошибок приборной панели Калины:

Ошибки с 6 по 9 записываются после срабатывания звукового сигнала, говорящего об данной проблеме. Т.е. если температура двигателя достигла критической отметки, срабатывает звуковой сигнал и параллельно записывается ошибка.

Сбросить коды ошибок в приборной панели можно кнопкой «Reset», расположенной на рычаге включения дворников.

Таким образом Вы можете провести не только диагностику приборной панели, но и осуществить самодиагностику двигателя Лады Калина (Приора, 2110) штатной системой диагностики.

Источник

Лада Приора Седан «BLVCK PO1NT» › Бортжурнал › Перепайка светодиода в приборной панели приоры

Привет)
При покупке машины был один дефект в щитке приборов, а именно не моргал левый указатель поворота. Но сами поворотники работали. Погуглив узнал, что в приборках на эти указатели отвечают диоды. Решил перепаять диод. В щитках VDO по два диода отвечают за указатель (лично не видил, но на фото так), а на АП(АвтоПрибор) только один.
Диоды SMD 3528.
Ниже фото с обозначениями светодиодов.

Поехав в магазин к другу (г.Пенза, магазин GEEKON, там кстати большой выбор всякой электрики, позже буду покупать у них ленты и всякие резисторы транзисторы, хочу сделать пересвет приборки позже, все комплектующие у них почти всегда в наличии есть) купил 6 светодиодов SMD 5050 (про запас и мало ли сломаю какие), т.к. в наличии 3528 зеленого цвета у них не оказалось. Кстати, ВАЖНО, в отличии от светодиодов снизу (UPD ниже), на накладке щитка приборов(фото ниже) нет светофильтов перед светодиодами, отвечающими за указатель поворота, поэтому их надо брать не белые, а зеленые(внешне не отличаются, так что спрашивайте продавцов).

По приезду домой разобрал приборку и начал паять. делал все как в видео ниже:

Несмотря на то, что я паяльник держал в руках раз 5 за жизнь и паять то не умею, но получилось все таки.
Хочу сказать, что настоятельно рекомендую все таки брать светодиоды SMD 3528, т.к. их легче впаять новичку, я с большими 5050 достаточно повозился и спалил паяльником парочку светодиодов перед удачной попыткой. Да и горят большие значительно ярче(фото в конце). Остальные диоды меняются аналогично. Проверял результат подключая блок питания от компа к приборке, чтобы к машине постоянно не бегать. Если кому интересно как это делать, то пишите, выложу отдельно бж.

Кстати, как оказалось, старый диод тоже работал, но видимо был плохой контакт с платой, поэтому можно перед тем как отпаять светодиод проверить его работоспособность просто подкинув + и — на его контакты, о чем я сразу не подумал.

После пайки собрал все обратно, подключил в машине и все заработало)
Теперь думаю попробовать пересветить приборку, но уже позже.
Задавайте вопросы, если кому что непонятно)

Источник

Сообщества › Лада Приора (Lada Priora Club) › Блог › Ошибки щитка приборов. Расшифровка и критерии возникновения

Всем привет!
Обнаружил огромное количество тем, посвященных ошибкам щитка приборов и много вопросов, с ними связанных, посему, решил написать все в одной теме. Использовались материалы из сети интернет, а в частности: www.drive2.ru, www.priorovod.ru/

Проверка кодов ошибок панели приборов

1. Исходная позиция: зажигание выключено, аккумуляторная батарея включена.
2. Удерживая в нажатом состоянии кнопку сброса суточного пробега, включить зажигание. На ЖКИ должны засветиться все позиции знакомест (сегментов), что говорит о начале самотестирования.
3. Нажать любую из кнопок управления бортовым компьютером. На ЖКИ должна индицироваться версия программы (Ver 1.0 и выше).
4. Еще раз нажать любую из кнопок управления. На позициях первой и второй строк ЖКИ должны индицироваться следующие коды ошибок (при их наличии):
5. При необходимости можно сбросить информацию об ошибках. Для этого следует нажать и удерживать в нажатом состоянии кнопку сброса суточного пробега в течение 3 секунд.
6. Еще раз нажать любую из кнопок управления. На ЖКИ должны засветиться все позиции знакомест (сегментов) — система вернулась к состоянию пункта 2.

2 Избыточное напряжение
3 Ошибка датчика уровня топлива*
4 Ошибка датчика температуры охлаждающей жидкости*
5 Ошибка датчика наружной температуры**
6 Перегрев двигателя***
7 Аварийное давление масла***
8 Дефект тормоза***
9 Разряд батарей***
Е Распознавание ошибки в пакете данных, заложенном EEPROM

Примечание:
* – ошибка регистрируется, если в течении 20 сек. распознается обрыв датчика;
** – ошибка регистрируется, если в течении 20 сек. не распознаются действительные данные датчика (индикация на ЖКИ « — °С»);
*** – сопровождается акустическим сигнализатором.

1. Акустические сигнализаторы.
Все акустические сигнализаторы выводятся только при включенном зажигания и при наличии определенных критериев. Если несколько критериев параллельно активны, сигнализаторы должны выводиться в последовательности их поступления друг за другом с паузой от 1,5 до 2,5 сек.
2. Перегрев двигателя.
Критерий: индикация температуры охлаждающей жидкости ≥ 115°С.
Сигнал: постоянный звук в течение 5 сек.
Прекращение: стрелка указателя температуры охлаждающей жидкости падает до ≤ 110°С.
Повторение: стрелка указателя температуры охлаждающей жидкости падает до ≤ 110°С, затем повышается снова до ≥ 115°С.
3. Аварийное давление масла.
Критерий: число оборотов двигателя ≥1000 об/мин; вход «давления масла» активный в течение 10 сек.
Сигнал: постоянный звук в течение 5 сек.
Прекращение: вход «давление масла» не активный или число оборотов ≤ 900 об/мин.
Повторение: вход «давление масла» активный, число оборотов снизилось до ≤ 900 об/мин., а затем снова повысилось в течение 10 сек. ≥ 1000 об/мин.
4. Дефект тормоза (сигнализатор износа накладок колодок передних тормозов). Критерий: вход «дефект тормоза» активный в течение 10 сек.
Сигнал: 0,5 сек вкл/0,5 сек выкл 5 повторений. Прекращение: вход «дефект тормоза» не активный. Повторение: вход «дефект тормоза» активный в течение 10 сек.
5. Разряд батарей.
Критерий: число оборотов ≥ 1000 об/мин, вход «батарея» в течение 60 сек активный.
Сигнал: 0,5 сек вкл./0,5 сек выкл. 5 повторений.
Прекращение: вход «батарея» не активный или число оборотов ≤ 900 об/мин.
Повторение: вход «батарея» активный и число оборотов снизилось до ≤ 900 об/мин, а затем снова повысилось в течение ≥ 60 сек до ≥ 1000 об/мин.
6. Ремни безопасности не пристегнуты при включении зажигания. Критерий: зажигание включено, ремни безопасности (еще) не пристегнуты.
Сигнал: 0,5 сек вкл./0,25 сек выкл./0,25 сек вкл./0,25 сек выкл., 5 повторений.
7. Резерв топлива.
Критерий: включение сигнализатора резерва топлива.
Сигнал: 0,25 сек вкл/0,25 сек выкл, 2 повторения.

Небольшая видео демонстрация:

Источник

Shendys › Блог › Немного информации о приборах 1118, 2170, 2190

Вопросы не задавать!
Кнопку «Нравится» просьба не нажимать (колокольчик в верху сайта меня раздражает).

У кого есть что дополнить, пишите.

Может кому пригодится, пишу что знаю.

Коротко:
1 вид: приборы для Калины1 и ВАЗ-2110 с европанелью, и похожие на них для Приор выпуска до июля 2012.
Лампочка CheckEngine под тахометром. Под бензометром лампочка аварийки.
2 вид: приборы Гранта-1 и Калина2, (с кан-шиной).
Совсем другой разъём и крепления, перепутать с первой не получится.
3 вид: приборы для Приор выпуска после июля 2012 с кан-шиной.
Лампочка CheckEngine под указателем уровня топлива. Под тахометром лампочка аварийки.
4 вид: приборы для Приор-2 (у приборов с кан-шиной Приор-1 не такая).

Первый вид приборов:
На ВАЗ-1118 (Калина) с 2004 по 2011 года выпуска ставилась приборка 1118-3801010

Вместо таких приборок можно поставить дорогущую приборку с навигацией 1118-3801010-50 для калин и 2112 с европанелью или 2170-3801010-50 с для Приор выпуска до июля 2012 (без CAN шины). И к ним дополнительно нужны GPS антенна и переключатель дворников с джойстиком (о них написано ниже).

Распиновка предоставлена товарищем teemest

Разъём у этих приборов 26-ти контактый.

На некоторых приборках есть звуковое сопровождение лампочек поворотов и/или аварийки, на некоторых нет. Это нормально и неисправностью не является.
Вместо указателя температуры была только лампочка, загорание которой говорило о перегреве.
С 16 июня 2014 года из-за многочисленных жалоб владельцев что хочется видеть температуру двигателя, стали ставить приборку с прошивкой 092, и в окошке можно было выбрать показания температуры двигателя.
На машинах с комплектацией норма, датчика наружной температуры нет. Можно взять датчик 2115-3828210, один контакт на кузов, второй к контакту 25 приборов, и может заработает (а может и нет) функция отображения наружной температуры.
Так же приборы могут отличаться наличием/отсутствием индикатора передних противотуманных фар, индикатора для автоматической трансмиссии и т.п.
И есть эти же приборы с навигацией.
Короче их куча видов.
__________________________________________________________
Третий вид приборов
Лампочка CheckEngine под указателем уровня топлива. Под тахометром лампочка аварийки.

На этих приборках иммобилайзер, вшитый не задействован, а используется иммобилайзер блока электропакета, с которым ЭБУ общается по k-линии. ЭБУ Bosch ME 17.9.7 21126-1411020-45 переходный. Поддерживает как CAN-шину (общение с ABS 9.0, приборной панелью, блоком подушек безопасности), так и k-line (общение с иммобилайзером в блоке электропакета).

Для панели 2170-3801010-60 с навигацией идёт подрулевой с джойстиком.
Также изменяются пины подключения: 2) К радиаприёмнику «MUTE», 10) Резерв, 11) К радиоприёмнику «AUDIO OUT» «-«, 14) К подрулевому переключателю («Влево», «OK»), 23) К подрулевому переключателю («Вниз», «Меню»), 24) К подрулевому переключателю («Вправо», «Вверх»), 25) К радиоприёмнику «AUDIO OUT» «+», 28) CAN_L, 29) CAN_H
фото разъёма Приоры 2012 года

Обе данные приборки потенциально поддерживают индикацию системы ESP, хотя по факту таких автомобилей с конвейера не сходило. 2170-3801010-30 имеет пиктограмку слева от экранчика, а 2170-3801010-60 на ЖК экране.

Четвёртый вид приборов
Приора второго поколения
Распиновка приборов Приора-2: 1 — эур, 4 — ручник, 7 — габариты, 10 — CAN H, 11 — CAN L, 12 и 13 — антенна иммобилайзера, 14 и 23 и 24 — к подрулевому переключателю, 15 — бачок тормозов, 18 — подсветка, 19 — масса, 20 — постоянное питание, 21 — зажигание, 25 и 26 — датчик наружной температуры, 27 — уровень топлива, (28 и 29 — CAN шина у приборок с навигацией), 31 — диагностика.

То есть приборы для с CAN шиной, для поколения Приора-1 и другая для поколения Приора-2.

Дополнения от Oren56ru:
— с июня 2012 Приоры Купе пошли с CAN-шиной и уже стали ставить приборки с навигацией.

Дополнение от turbomotor412:
Приборка 2170-3801010-60 с навигацией (выпуска после июля 2012), с CAN шиной для Приор 1 поколения.
С ними применяется обычный переключатель 1118-3709340-20, а не 1119-3709340-20 (с круизом).
На Приоре 2 не было панели с навигацией.

Дополнение от Petruha1981
Приборки 2170 с can шиной и без отличаются расположением значка аварийки и check engine. У них они поменяны местами. А ещё слева где у простой приборки значок ребёнок на переднем сидении у приборки с can значок системы стабилизации esc.

У приборов с навигацией может применяться подрулевой переключатель с джойстиком 1118-3709340-20

Адрес вводится джойстиком на переключателе дворников, а не тыканьем в приборку.
Дополнение от turbomotor412:
На Приорах с навигацией и кан-шиной стоит подрулевой переключатель 1119-3709340-20 от приборок с круизом с резисторами внутри.

Дополнение от ussr68:
В кнопках переключателя дворников 1118-3709340-20 (для всех приборов с навигацией) управление по двум биполярным транзисторам.
В 1119-3709340-20 (для бортового компьютера и круиз-контроля) управление по 9 резисторам. Этот переключатель прямоугольной формы, и с ним используется переключатель указателей поворота 1118-3709330-00 (отличается от остальных только формой).

На фото переключатель 1119 с кнопками для управления бортовым компьютером, круиз контролем и ограничителем скорости

На Приоре-1 у приборок с навигацией контакты CAN 28 и 29, а у обычной приборки 10 и 11. Поэтому при установке приборки с навигацией вместо обычной с CAN шиной на Приоре-1 нужно контакты 10-11 перекинуть на 28-29 (если не будет работать, то меняем местами 28 и 29). И также добавить антенну и поменять переключатель.

Источник

Лада Приора Седан › Бортжурнал › Пересвет штатной приборки и инверсия БК

Вчера вечером с другом решили пересветить приборку.

Приборка откручивается достаточно просто. Нужна только крестовая отвертка.
Для начала нужно снять пластиковую окантовку приборной панели (или как ее еще назвать). Выкручиваем два болта вверху приборки, так же выкручиваем два болта внизу под пластиком рулевой колонки, где предохранители. Опускаем руль в самое нижнее положение и вытаскиваем аккуратно (вверху есть три защелки еще. )
Далее выкручиваем два болта справа и слева приборки. Оттягиваем и аккуратно вытаскиваем штекер. Вытаскиваем и все.
Так же выдернули из машины аккумулятор и домой (аккумулятор вытаскивали для проверки спайки)

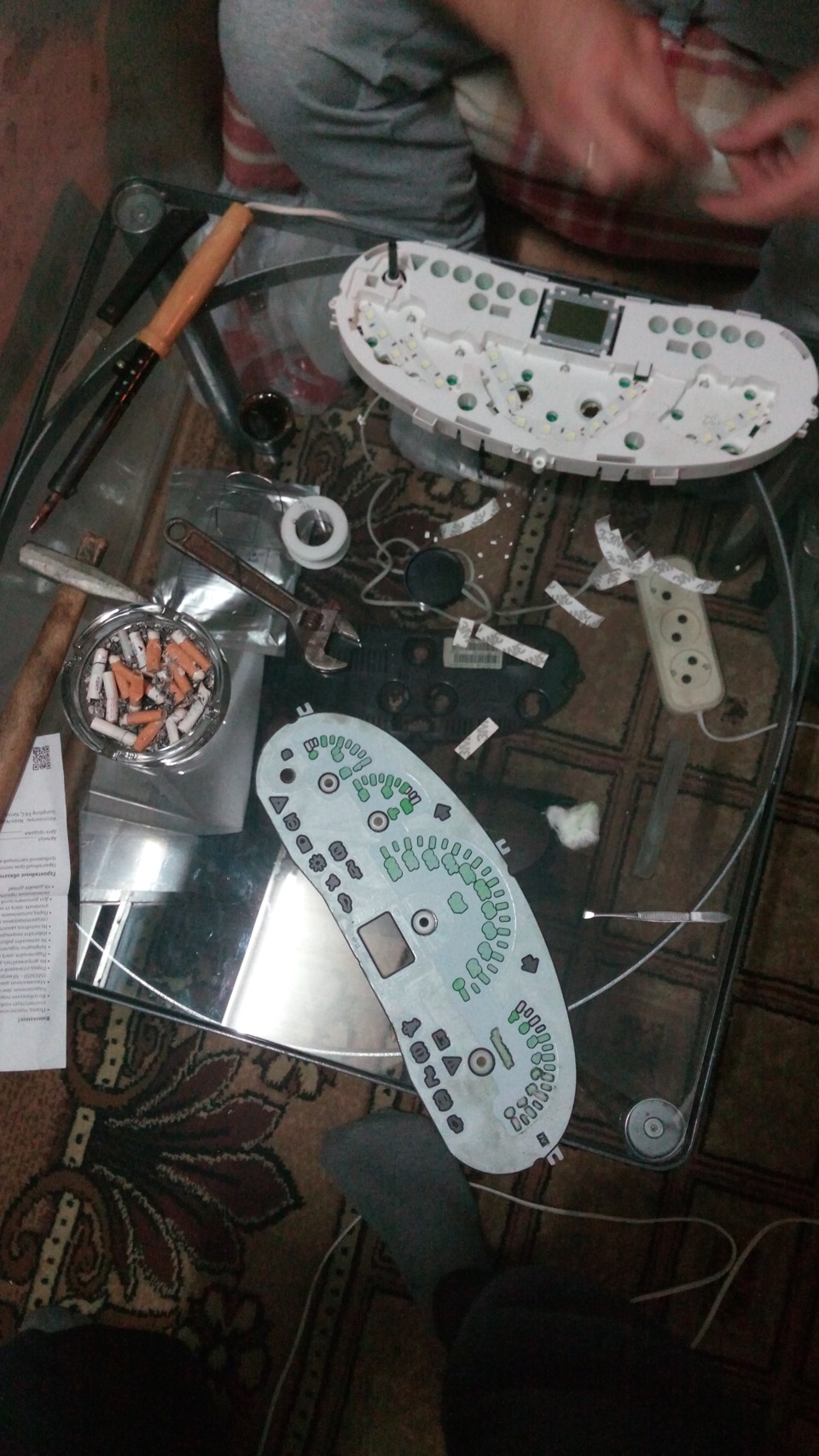

Приборка раскручивается тоже без проблем. Стрелки аккуратно сдергивали руками.

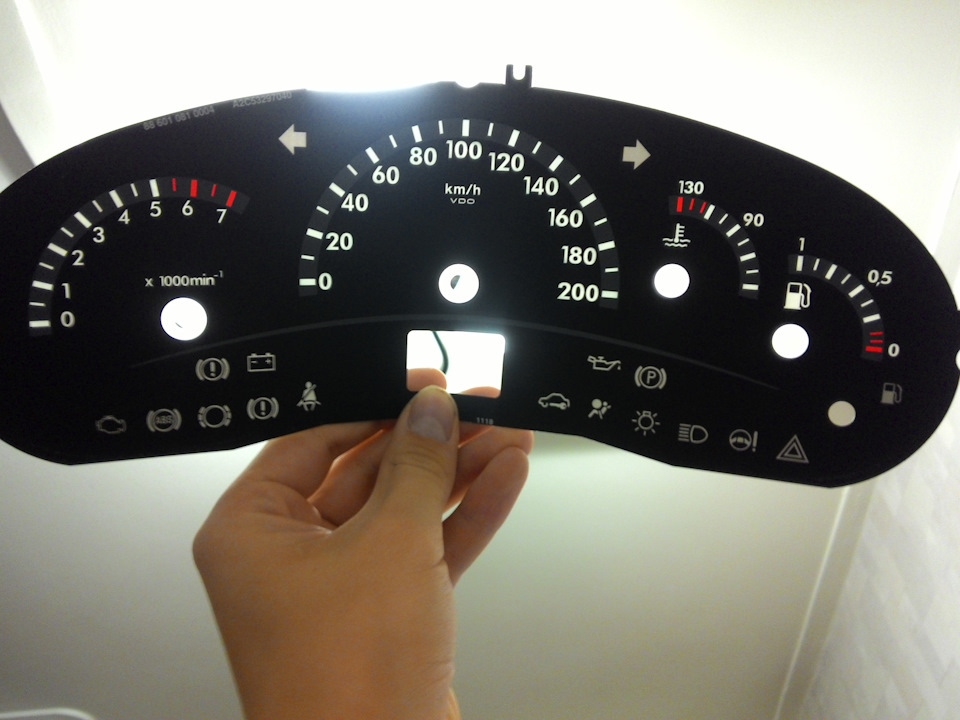

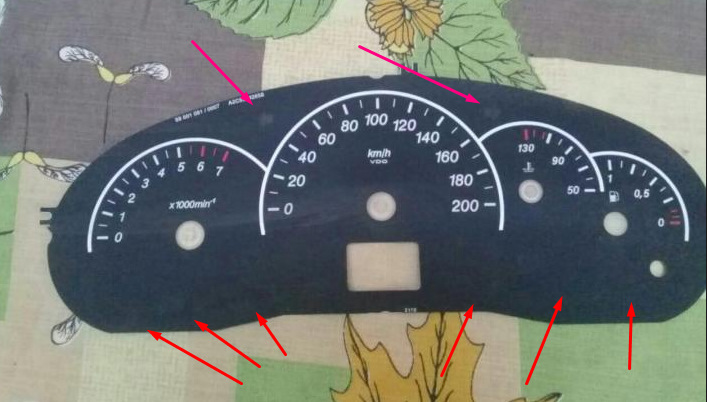

Потом аккуратно отклеиваем сами графы, главное не разорвать, но отклеивается все нормально.

Процесс пайки подробно описывать не буду, ничего сложного нет. Спаиваем ленту плюс к плюсу, а минус к минусу. Плюс и минус припаиваем к плюсу и минусу на плате.

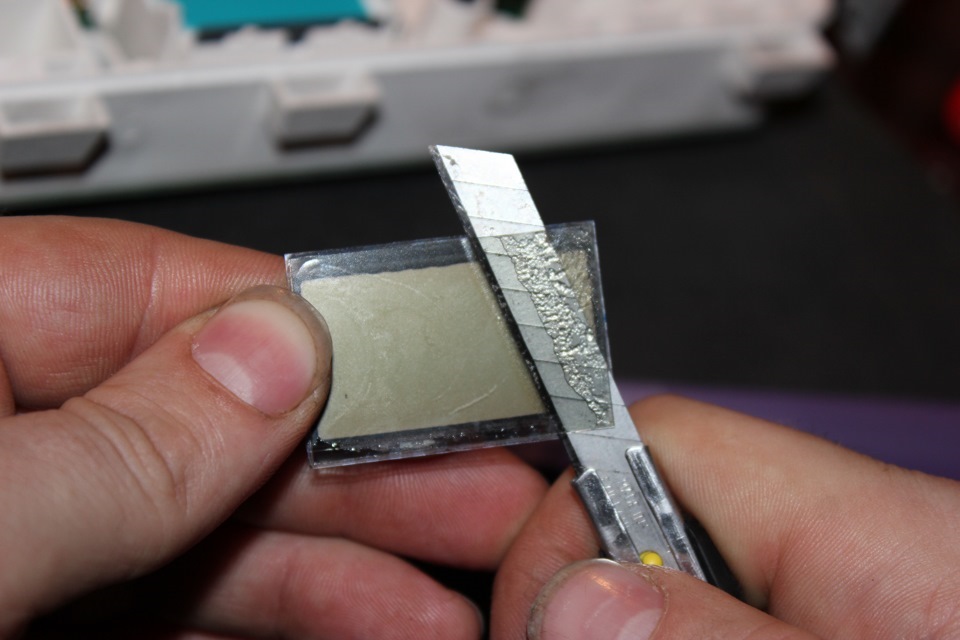

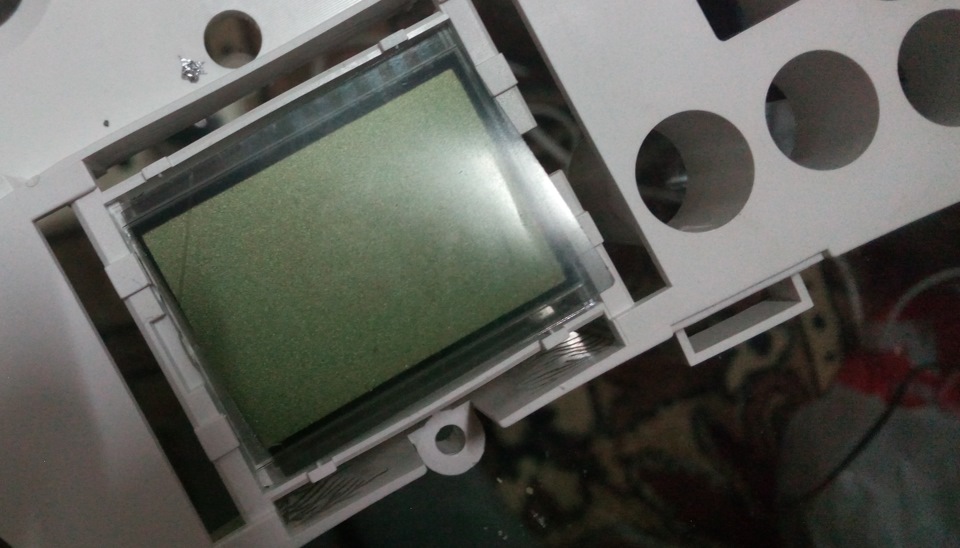

Далее аккуратно отчищаем клей от самого дисплея и пленки. Процесс достаточно муторный, но нужно делать все очень аккуратно, что бы не повредить пленку, потому что ее не известно где можно взять. (На драйве пишут, что подойдет от старого калькулятора в случае чего, но я прикинул, что я калькуляторы такого размера как БК не видел.:D)
Дисплей чистил канцелярским ножом и духами на спирту. Пленку оттирал пальцами в мыльном растворе.

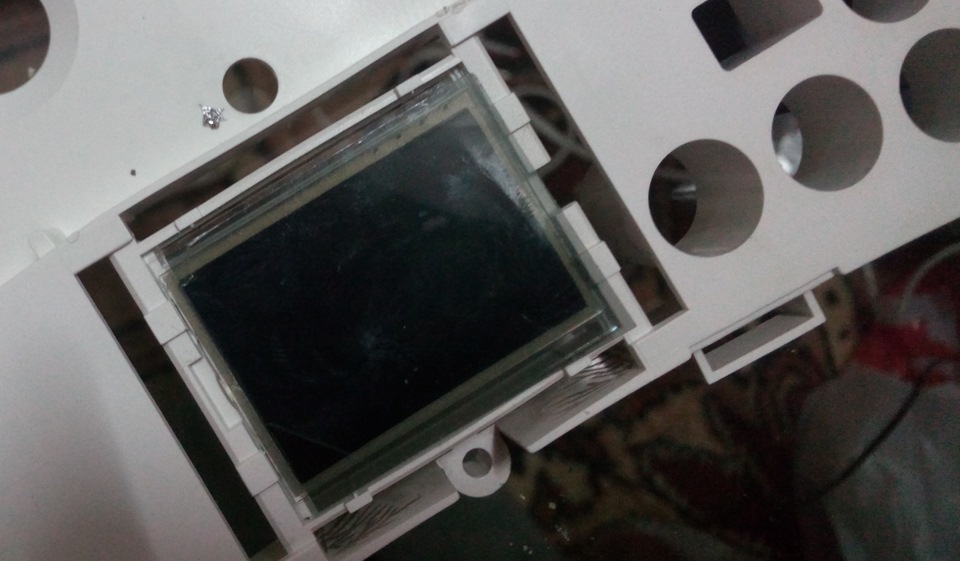

Когда все готово, нужно перевернуть пленку другой стороной и дисплей должен стать темным

В результате получилось, что раньше дисплей светился полностью, а текст был черным. После инверсии стало наоборот. Весь фон стал черный, а текст в цвет нашей подсветки, то есть белым.
Под БК припаяли так же кусок диодной ленты и оттер зеленый пластик под дисплеем до белого состояния.

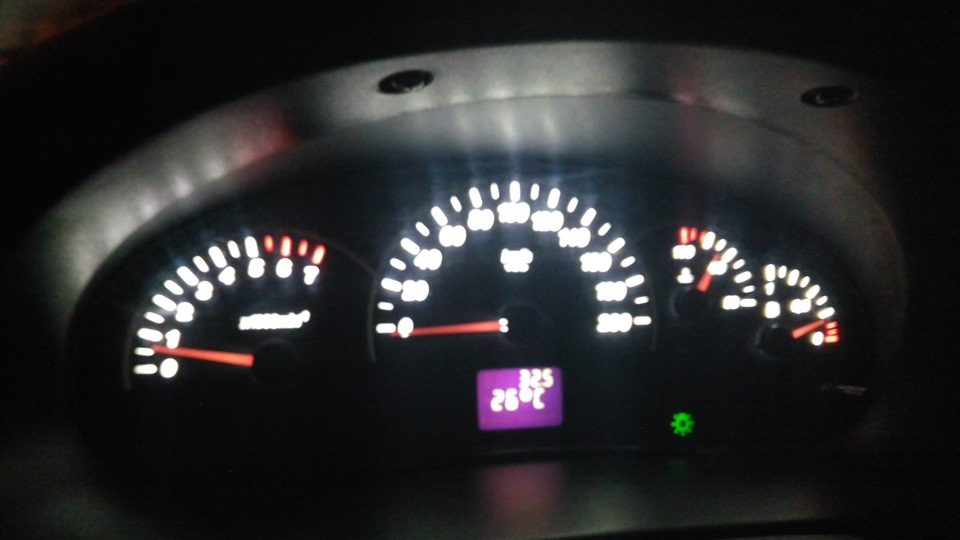

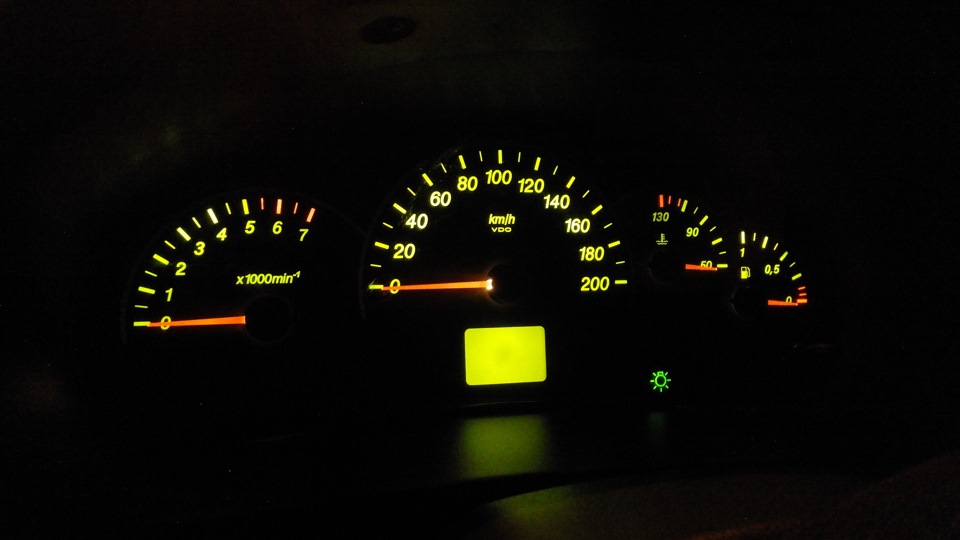

Собираем все обратно и в машину, смотрим результат

К сожалению фото смог сделать только на телефон. В живую выглядит гораздо лучше.
Ставим «Нравиться» и подписываемся, дальше пойдет все остальное…
