KIA Sportage Белый турботрактор › Бортжурнал › Установка видеорегистратора с задержкой отключения
…а точнее доустановка ))
Регистратор перекочевал с прошлой машины, ибо всем (ну или практически всем, за минусом небольших и не особо критичных нюансов) устраивал. Первоначальная установка проводилась в спешке перед дальней поездкой и результат выглядел как-то так:

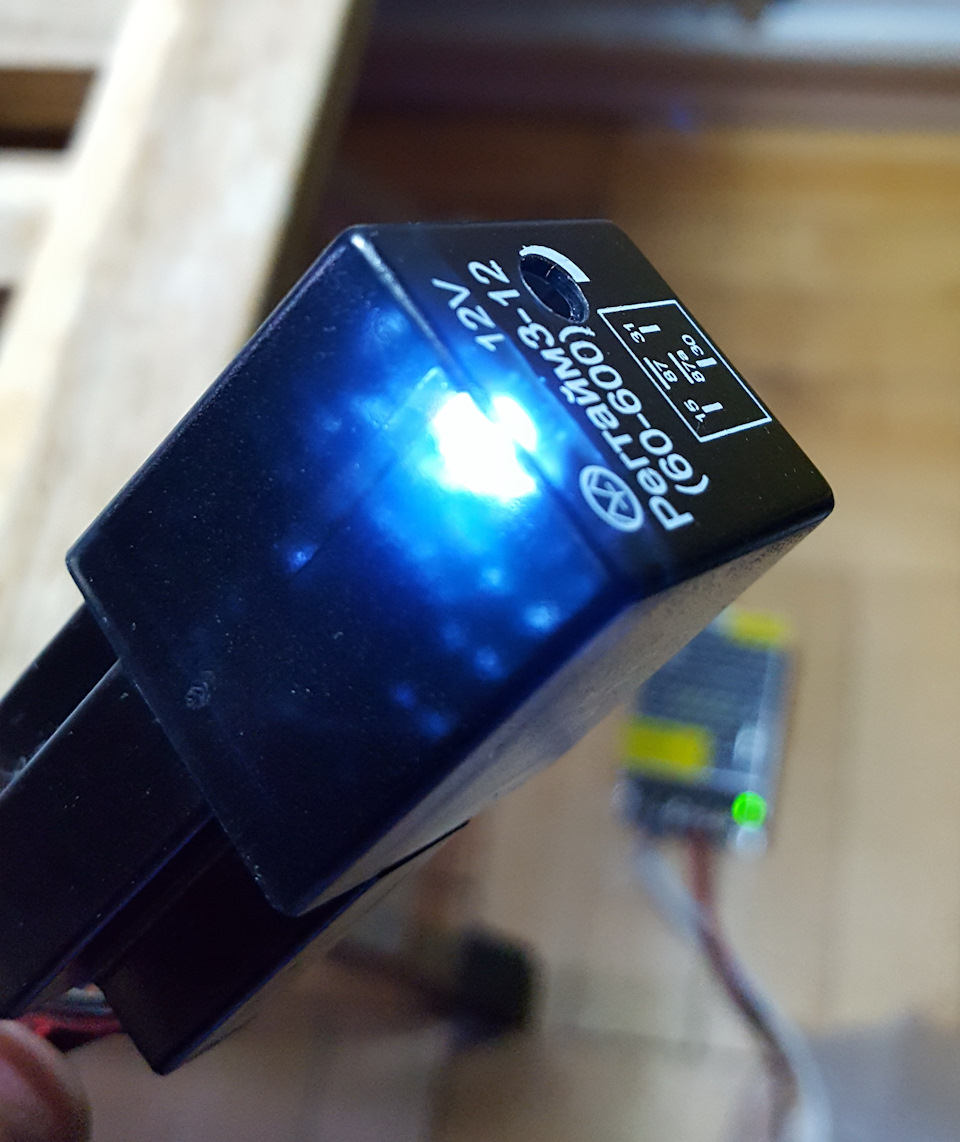

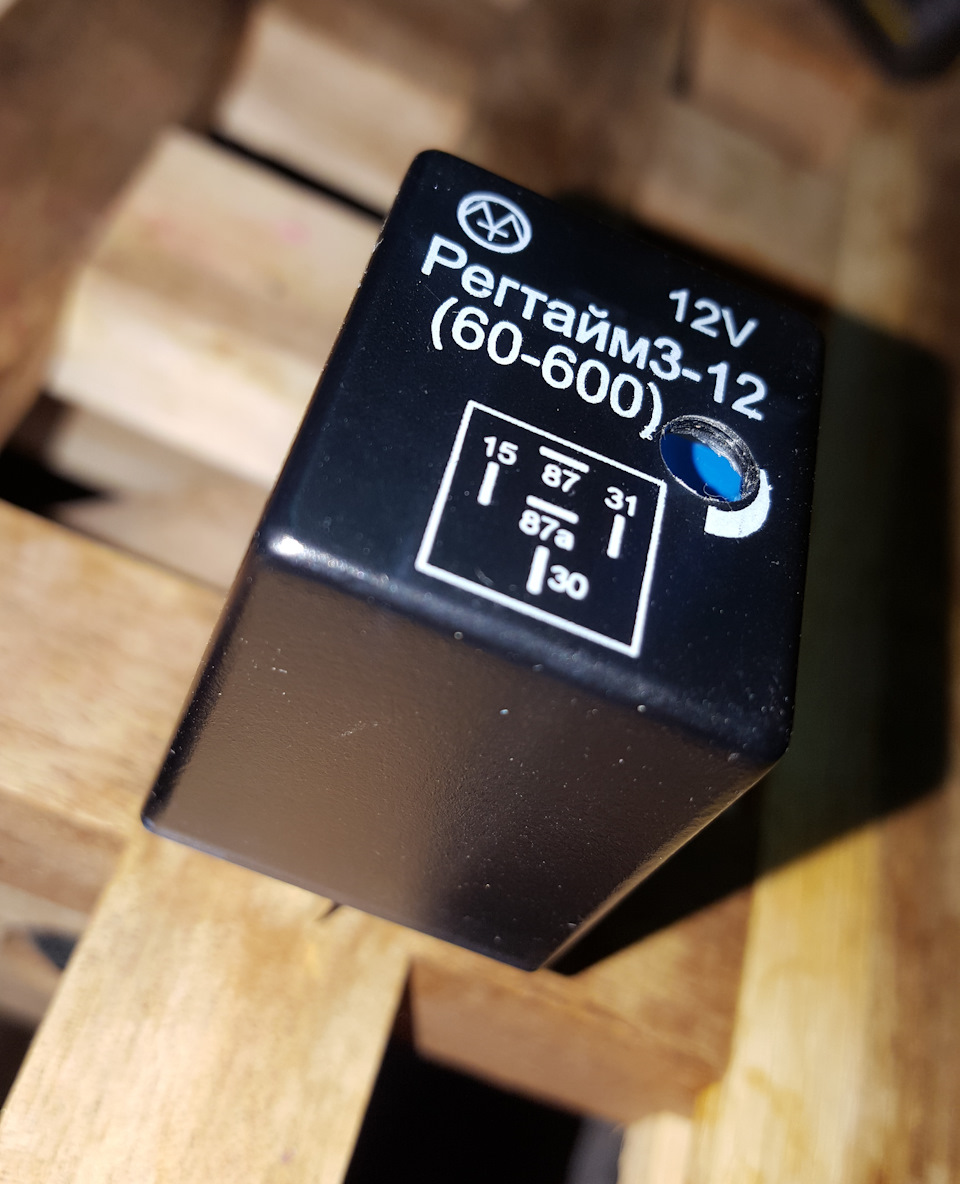

Время настраивается с помощью подстроечного резистора от 60с до 600с (на фотке в отверстии в корпусе синеется). Настройка не самая удобная — покрутил, включил, засек время. Потом снова )) процесс длительный. При срабатывании в недрах реле светится диод, что позволяет настраивать без подключения нагрузки. Настроил на 10 минут.

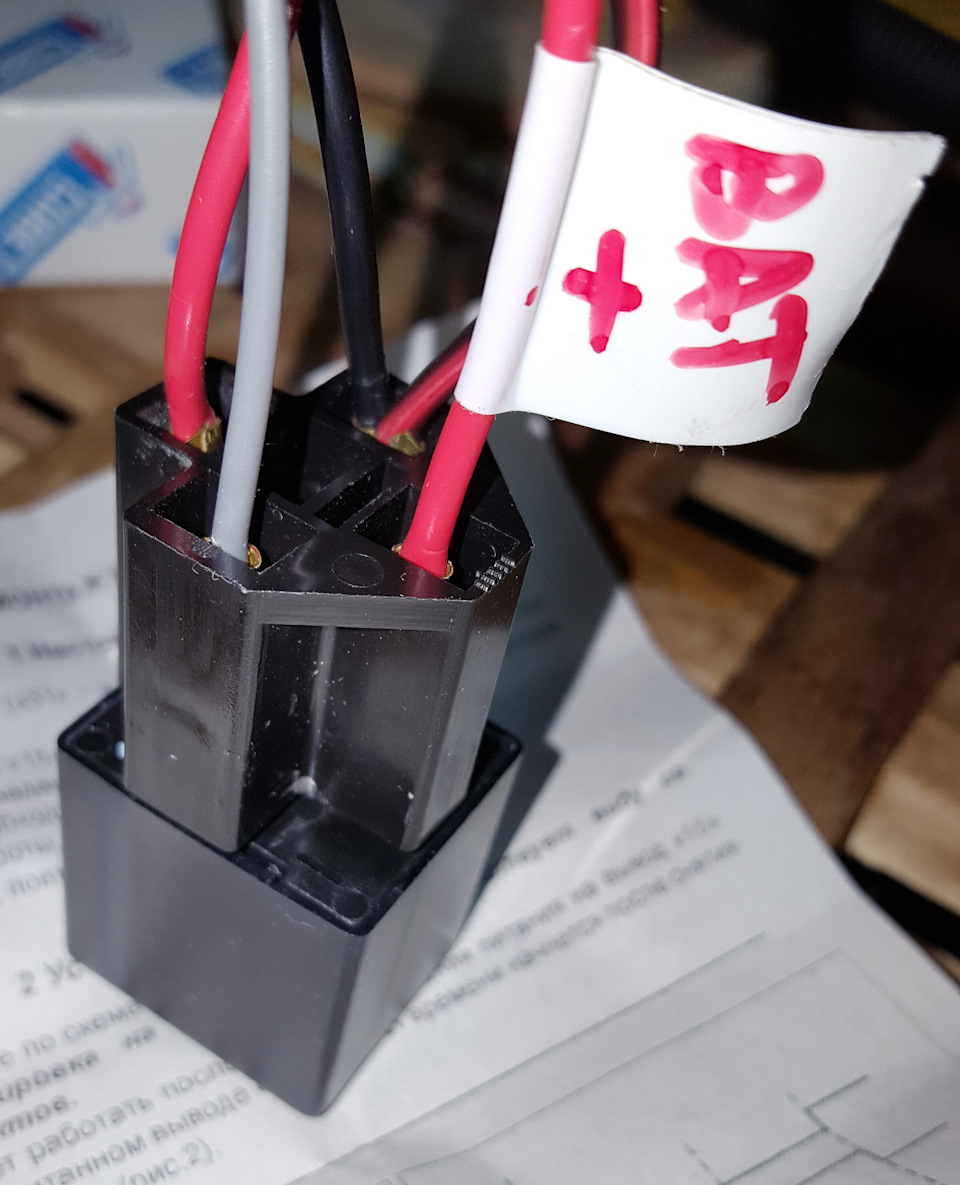

Подключение проводил в блок предохранителей салона (в лючке под рулем слева). Постоянный «+» взял с предохранителя вентиляции сидений MF10 (оные отсутствуют, но предохранитель есть и аж на 25А). Управляющий — с предохранителя розетки багажника MF33. Предварительно проверив, что на MF10 +12в постоянный, а на MF33 только при включении электроники салона.

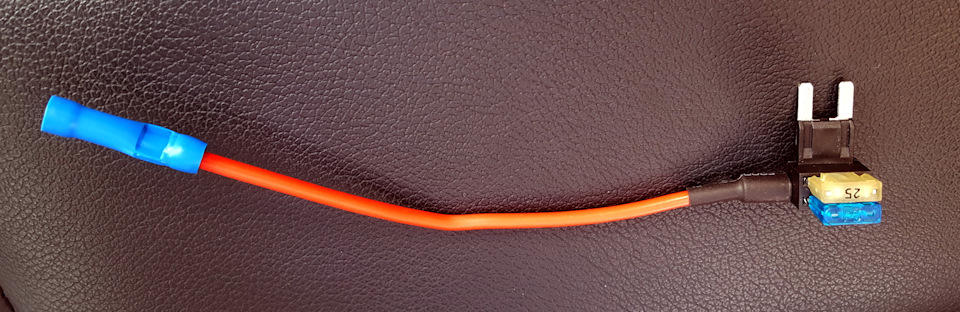

Для подключения использовал купленные давно на Али и про запас спец.коннекторы:
Коннектор вставляется вместо штатного предохранителя (несмотря на то, что он имеет форм-фактор мини-предохранителя, он отлично подходит для наших гнезд микро-предохранителей, как собственно и мини-предохранители отлично живут там при отсутствии наших микро) имеет 2 гнезда для мини-предохранителей (на фотке уже вставлены предохранители), одно параллельно ногам коннектора — для сохранения штатного предохранителя, второй — на отвод для подключения доп. устройств, опять же через предохранитель.
В итоге без резни проводов все выглядит аккуратненько и с полной функциональностью:
Реле закрепил с помощью изоленты (куда же без нее ))) ) к пластиковому кронштейну над блоком предохранителей.

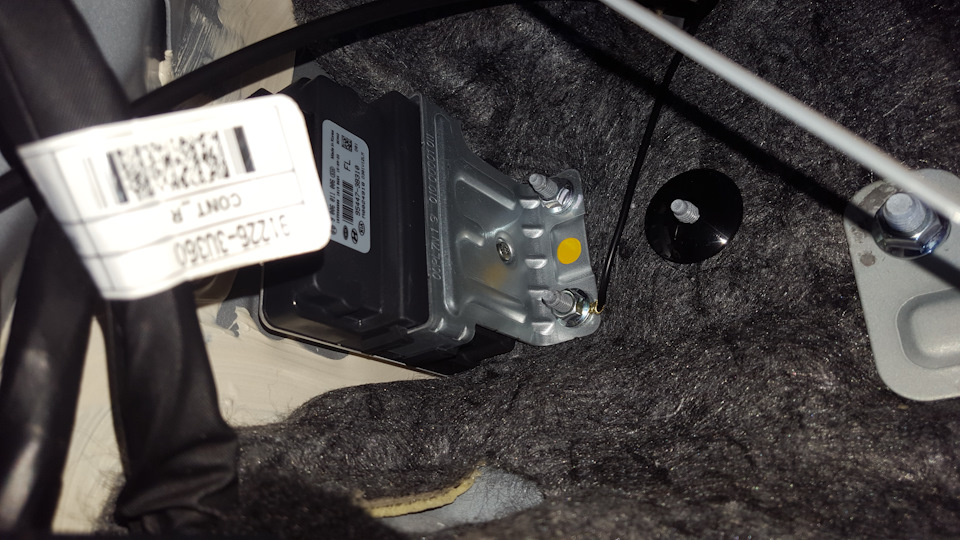

Массу взял от кронштейна какого-то блока слева под торпедой

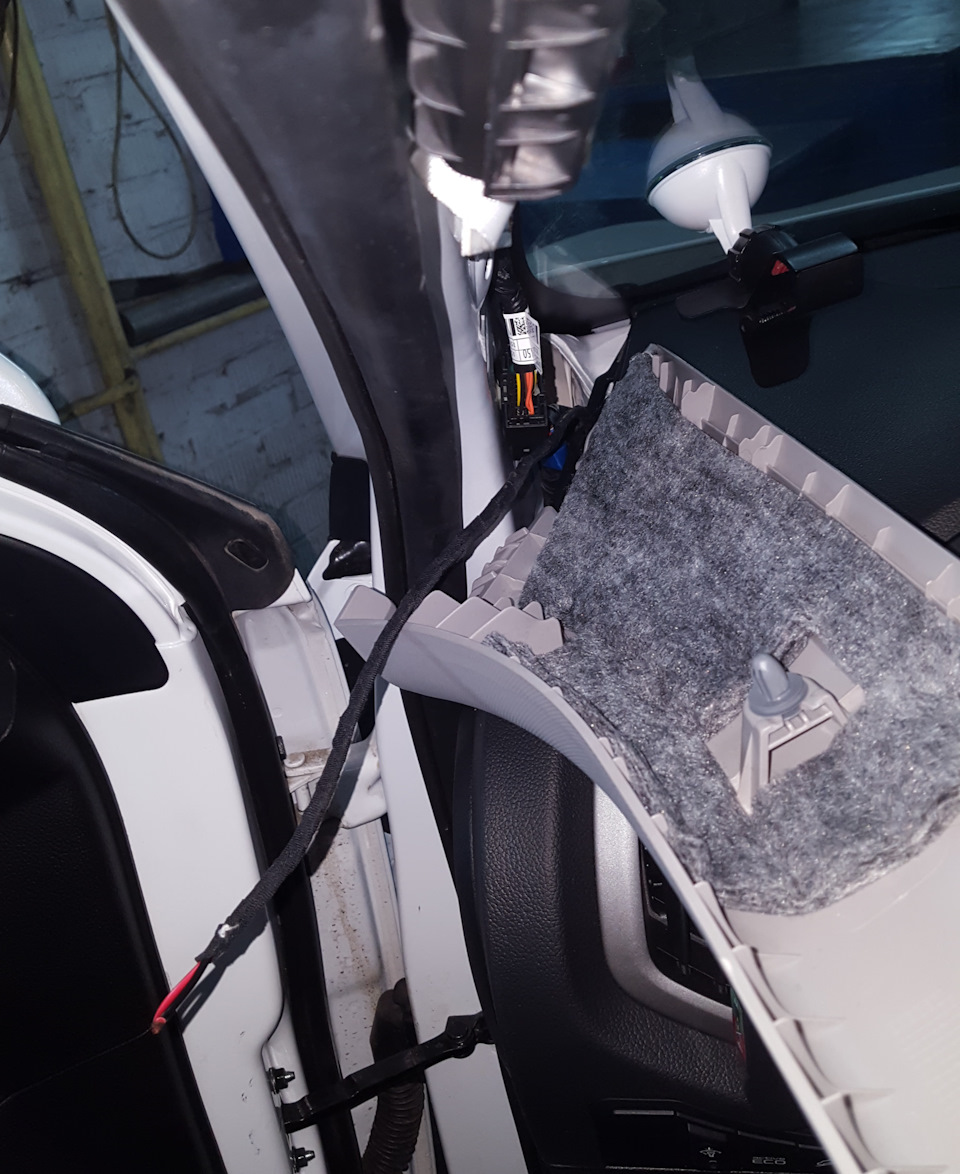

Проводку к адаптеру регистратора протащил к левой передней стойке. Провода, идущие в недрах торпеды обмотал тканевой изолентой — чтобы не перетерлись и не стучались. USB-кабель от регистратора под обшивкой потолка (не снимая) протащил также в левую стойку.

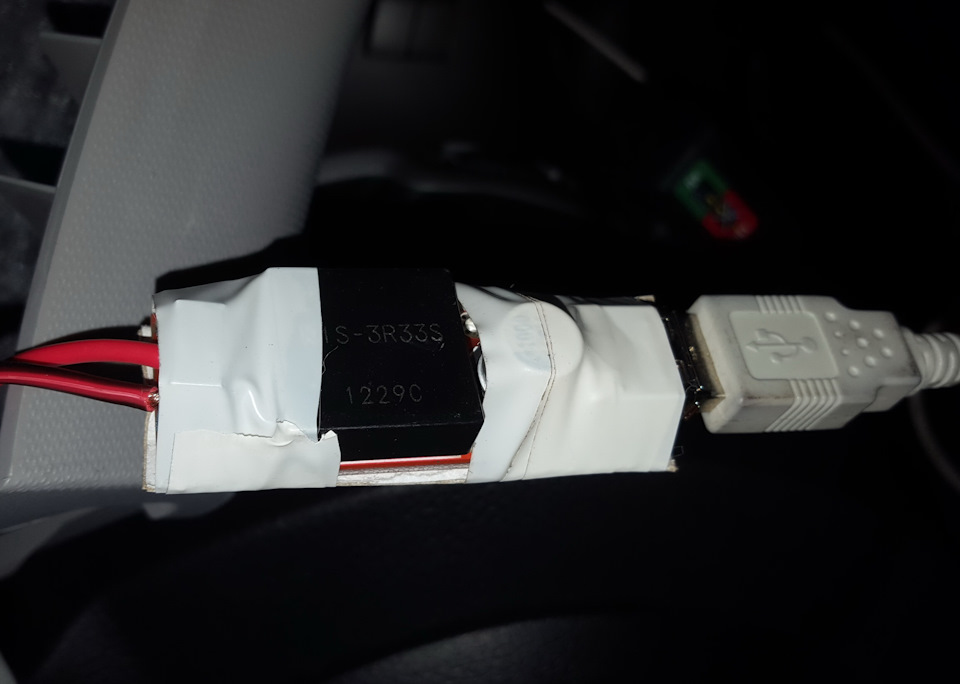

В качестве адаптера (регистратор питается через miniUSB от 5В и 2А) использовал купленный опять же ранее на Али 5В/3А стабилизатор на основе блока KIS-3R33S, стабилизатор импульсный, при работе не нагревается, зарекомендовал себя как безопасный и надежный модуль.
Девайс компактный, вполне умещается в стойку. Т.к. он без корпуса, то во избежание КЗ был изолирован с помощью прокладки из картона (со стороны контактов платы) и изоленты на металлических частях.
В таком виде он был стяжками притянут к жгуту проводов в стойке (сори, фотку не сделал).

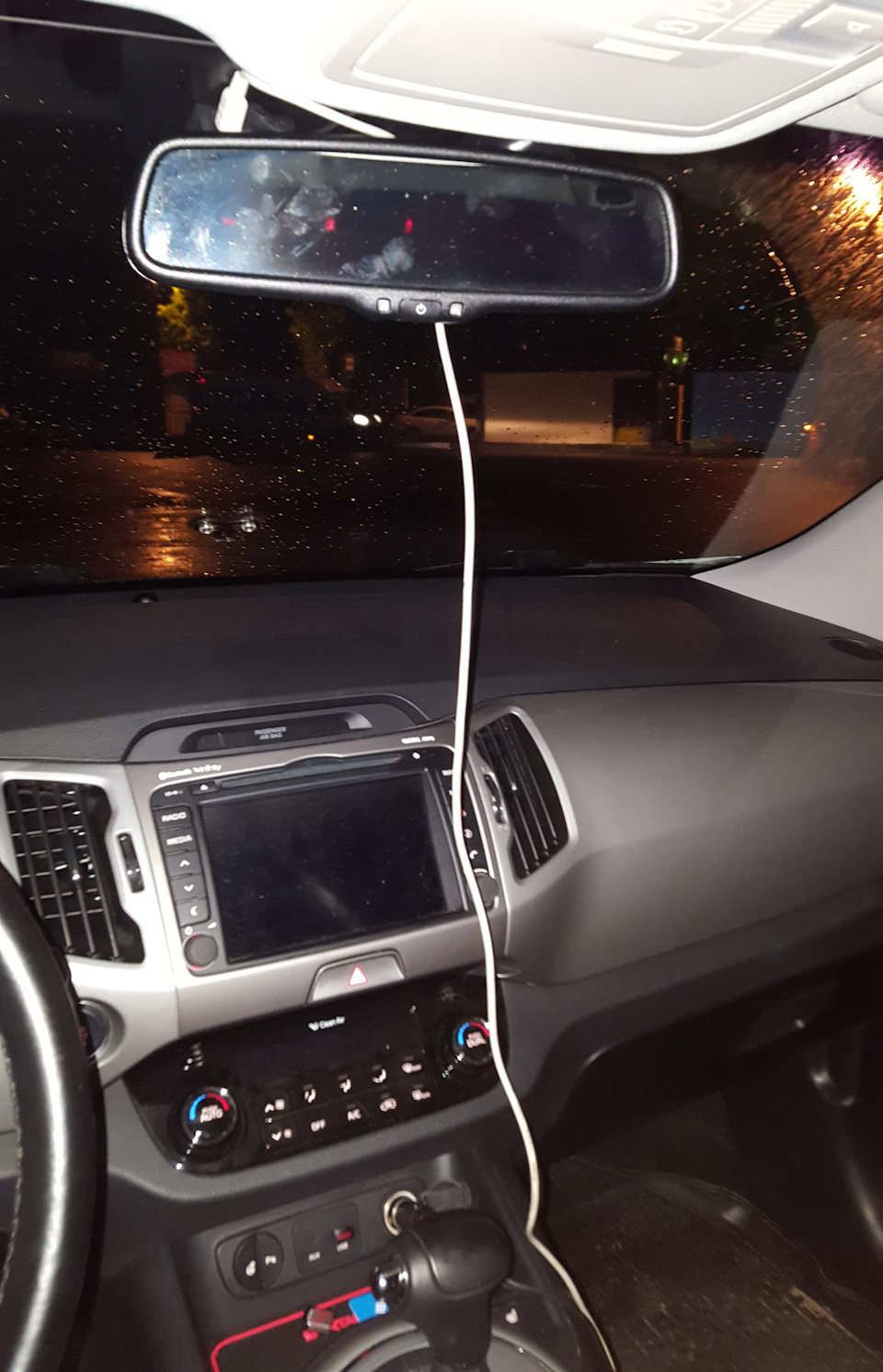

В итоге — никаких проводов (за исключением отрезка от регистратора до крыши), свободная розетка, задержка отключения на 10 минут.
