Продолжение эпопеи с задними фарами…
Решил все-таки сделать габариты и стопы светодиодными. Объехав несколько магазинов в поисках светодиодных ламп с таким же цоколем, как в стандартных лампах, понял, что это не совсем то, что мне нужно. Выбор маленький, цена приличная, а эффективность сомнительная.
Было решено купить светодиодную ленту и из нее самому сделать стопы и габариты. Светодиоды на ленте расположены секциями по 3 штуки, т.е. их можно отрезать по 3, по 6 штук и т.д.
Ниже примерка. Мне показалось, что стопы должны быть чуть поярче, поэтому там я расположил 5 полосок по 3 светодиода. И в габаритах 4 по 3.
Такое расположение светодиодов сохранилось по факту из-за особенностей размера и формы платы, на которой расположены сами светодиоды. Т.е. на стопах они могут располагаться именно так близко друг к другу и на всю высоту прямоугольника их не растянуть равномерно, иначе внутреннюю плату просто не получится вставить в корпус фары.
Далее я изготовил светодиодные платы. Вырезал из пластика прямоугольные площадки нужного размера, приклеил на них светодиодные ленточки (лента уже сама по себе с клеевой основой типа двустороннего скотча), и спаял их между собой.
Далее вклеил светодиодные платки на основную плату фары вместо патронов, припаял все как надо. Результат получился отличный! Светят естественно ярче и равномернее, чем обычные лампы. И, кстати, точек от светодиодов вообще не видно через стекло корпуса фары — просто равномерный свет.
Как видно на фото, отражатель я перенес на указатель поворота, что сделало его реально очень ярким по факту. Я даже не ожидал такого эффекта!))
Поездил я так недолго, т.к. захотелось сделать что-то с задним ходом. Естественно тоже на светодиодах. Но тут мне необходимо было не просто свечение, а нужен был поток света, чтобы хорошо освещать пространство возле автомобиля. И начались поиски нужных светодиодов на 12 В.
Что я нашел в итоге и решил применить, наверное, мало кто бы мог представить… Фото ниже.
Я не знаю, где применяются данные лампы, для освещения жилых или офисных помещений или еще для чего, но я твердо решил, что вкорячу их в фару!))) Тем более моя вера в это окрепла, когда продавец упомянул, что эти прожекторы ставят на задний ход суровые Пятигорские таксисты!)))
В этих лампах используются достаточно большие и хорошие светодиоды, каждый из которых с собственной микро-линзой. Мне показалось, что за счет этого будет именно хорошее освещение, а не просто яркое свечение на фаре.
Сделал прямоугольное небольшое отверстие в плате фары, туда вставил основание лампы и вклеил ее тем же термоклеем.
Как видно на фото выше лампу я расположил под углом вниз. Так было сделано по двум причинам.
Первая — для того чтобы лампа без проблем поместилась в корпусе фары без допилов и распилов, иначе в прямом положении она бы уперлась внутри в один выступ корпуса фары. Соответственно и при замене корпусов фар не надо будет их снова дорабатывать для моей платы, все будет подходить без проблем.
Вторая причина, освещать мне нужно в основном небольшое пространство возле автомобиля высотой примерно до 1.2 м, а не ослеплять всех подряд и долбить светом в небо!
Заодно купил новые корпуса фар, свежие не затертые. И на старых у меня пропилены перегородки между стопом, задним светом и габаритами, если помните из прошлой записи. А эти отверстия мне уже не нужны.

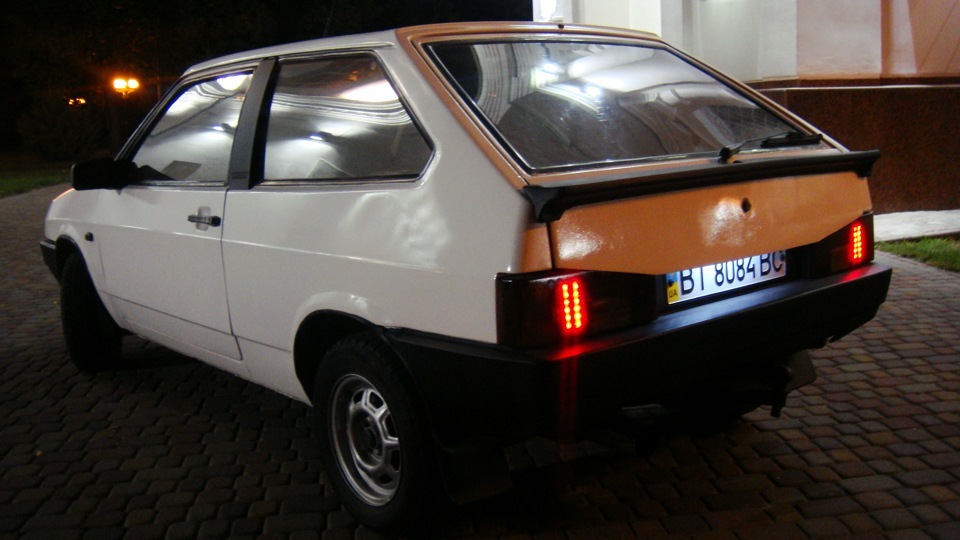

Стопаки светят шикарно! То что и нужно мне было. Даже с тонировкой теперь я вижу куда еду задом.)))
Указатели поворотов оставил на лампах, т.к. светят они с отражателями классно, ярко и сочно.
Вот в общем-то и все. Жалко не сделал фоток «до», чтобы потом рядом поставить «после» и сравнить. Единственное, что стоит мне сфоткать — это свет заднего хода, там разницу будет видно и так. Как получу свою машину, обязательно сделаю фото всех огней.
А сейчас машинка тюнится дальше, изменения происходят в двигателе. Это касается увеличения мощности и вместе с этим надежности двигателя. Да, так бывает!))
Сообщества › Светодиодный Тюнинг › Блог › Видеоурок от том как сделать LED задние фонари.
Много очень приходит сообщений с вопросами о том как я делал задние светодиодные огни, потому решил сделать такой вот видеоурок, в котором все описано и пошагово показано, так что кому интересно, приятного просмотра_)
В скором времени (ближе к середине осени) выйдет еще один видеоурок — на примере оптики BMW.
p.s. от модератора:
не стоит использовать такие маломощные светодиоды для задних фонарей.
Комментарии 69
Спасибо, приятная поддержка_)
извините но это колхоз какой то спаивание ленты. до конца не досмотрел. Правильно делать нужно — плату, диоды и травить паять отражатели делать.
мне понравилось спасибо за видео!
снова ленты.их же не видно против солнца.
Да, слабей чем одноватники, но тогда кроме лент вообще ничего не существовало, с линзами вообще не был знаком в то время.
по моему это видео как не надо делать… ты чем паял? лампой паяльной? ужас просто… тюнинг должен быть грамотным, а не колхозингом.
Чем тебе паяльник не нравится? Пальчики обжег?
Да я не набиваюсь в учителя или последователи (читать: «не собираюсь рекламировать себя или читать чьи-то сочинения»), просто начинает раздражать количество откровенного «светодиодного колхоза» на дорогах. А совет про одноваттные диоды интересующемуся товарищу — прямой путь в колхозники.
чувак… имплатированные светодиодные ленты вряд ли могут как то усугубить видимость сзади едущего авто. Они маломощные в большинстве своем, если не перепаять резисторы… посмотри видео, на свету видно, что поворотник при дневном свете далеко от яркости любой изначально светодиодной оптики…
Поэтому это и не особо вариант для меня…
Лучше немного слепить немного ночью, чем быть невидимым днем
Чувак, внимательно читай сообщение выше.
«Лучше немного слепить немного ночью, чем быть невидимым днем» — мысль очень четко сформулирована. Есть у меня предположение, что подобная каша в голове у многих товарищей, которые лепят светодиоды во всю оптику авто, не задумываясь о том, что есть требования и стандарты. И конструкцию этой самой оптики разрабатывали, скорее всего, не самые глупые люди.
Чувак, я бы с удовольствием согласился с тобой, если бы не заострил внимание на то, что у достаточно дорогих авто со стандартной светодиодной оптикой, такой как Ауди в частности, в темное время суток так же слепит.
Вообще, это была ирония. Плотность установки — дело хорошее, но проблематично обеспечить нормальный теплоотвод на номинальном токе. Главное, чтоб плотный насыщенный свет не создавал дискомфорта едущим сзади в темноте. Такую характеристику, как световой поток, хотя бы визуально определяли?
«Для красных огней используйте красные светодиоды, для желтых — желтые, для белых — белые»
Да ладно?!
Тут уже один чел задавал вопросы какого цвета брать, так что как бы глупо просто не звучало…
ЗачЁД вАЩе так вышло, прям себе так захотел!
красава надо подумать)
только не понял светодиоды какого цвета брать белого?)
Для белого света белые для красного красные для желтого желтые.
за попытку, конечно большой плюс, все с такого начинали. но инсталл ужасен! не лучше ли не наступать на грабли, а пользоваться чужим опытом и наработками? я бы не хотел за тобой ехать…запомни, 3528 не для задних фонарей!
Спустя 4 года жопа машины девственна, с этим проблем нет. Яркости хватает.
подскажите какие диоды лучше использовать для фонарей 5050 или пиранью?
Для задних фонарей в идеале одноватники в линзе, вот это будет грамотно.
А радиаторы для них нужны?
Не рекомендовал бы использовать даже одноваттники. На номинальном токе радиатор нужен, но при этом легко создать жуткий дискомфорт едущим сзади в условиях недостаточной освещенности. Но если все-таки очень хочется — то надо подбирать ток через диоды. Если есть приборы для измерения светового потока, то просто отлично. Но, скорее всего, их нет, поэтому надо подбирать ток через диоды, хотя бы визуально сравнивая со свечением штатной оптики в сумерках.
