Имея опыт работы со стеклопластиком, решил попробовать изготовить диффузор радиатора.
Диффузор конструктивно можно поделить на 3 составляющих:
— кольцевой обтекатель (цилиндрическая поверхность, внутри которой вращаются лопасти вентилятора),
— раструб (поверхность перехода от цилиндра вентилятора к параллелипипеду радиатора),
— крепежные элементы.
Для начала объясню конструкцию.
Воздушные потоки, создаваемые крыльчаткой вентилятора, замыкаются ближе к краям лопастей. Таким образом теряется значительная часть воздушного потока — часть воздуха вентилятор начинает гонять вокруг себя, повышая температуру воздуха и уменьшая интенсивность обдува радиатора. Кольцевой обтекатель во многом выравнивает поток и значительно уменьшает кольцевые завихрения. Таким образом, при той же мощности мотора получается большая эффективность обдува.
Без раструба кольцевой обтекатель захватит из радиатора лишь тот воздух, который попадает в его проекцию на плоскость радиатора — в окружность кольца. В итоге немаленькая часть радиатора не участвует в активном охлаждении, а обдувается лишь на скорости, пассивно. Такая схема используется в простейших малоэффективных системах охлаждения, иногда и штатных — вспомни диффузор от «Нивы».
Про крепежные элементы говорить нечего. Они просто должны быть, чтоб закрепить диффузор на радиаторе.
Итак. Я начал с кольцевого обтекателя. Для него нашел шаблон нужного диаметра и натянул нужную высоту. Шаблон сверху имел плоскость, ставшую установочной для вентилятора. В качестве шаблона подбери ведро по размеру, к примеру.
Дальше, используя плоский прямоугольный шаблон, я натянул объемный раструб, используя заготовку кольцевого обтекателя.
Далее, после обработки и примерки на радиатор добавлены крепежные элементы. Затем все покрашено.
На уголки радиатора вблизи вентилятора не стал натягивать раструб — возьни много, а площадь мала.
Итоговый внутренний диаметр кольцевого обтекателя вышел великоват. Померил внутренний диаметр шаблона, а использовал внешний. Кретин.
Для уплотнения и защиты ребер радиатора использован уплотнитель от фонарей 2105. Удобная штука и многофункциональная, кстати.
Что можно улучшить — шаблон раструба и кольцевого обтекателя нужно совмещать и обтягивать за один раз единой деталью. Это сэкономит много сил, времени и материала, а усложнит подготовку шаблона несильно.
Ну и вообще зачем я это пишу? Да потому что в рунэте об изготовлении хорошего диффузора радиатора не писал, похоже, никто — я не нашел ни одного отчета с готовой конструкцией.
Надеюсь, эту запись найдет тот, кому она пригодится.
Короче, повышай техническую грамотность и делись соображениями по теме, если можешь.
Toyota Carina «3D»ЕСЛИ ЕЗДИТЬ,то боком › Бортжурнал › Покраска капота+ изготовление заднего диффузора
Всем доброго времени
давненько нечего не писал тут.
очень был занят разными делами.
вот собрался силами чиркануть
по идеи все это можно было бы разделить на 5 разных борт журналова то и более ну я пока не любитель писать по мелочам.
Спросил у прошлого хозяина про заднюю полку нет ли у него ее.
он сказал что скорей всего продал ее вместе с домом=(
че пришлось колхозить
дня 3 пилил полку=)) подгонял че кого.
тут он пишет я ее нашел.
и не знаю толи радоваться толи нет
короче я ее забрал очень доволен=)) состояние гуд.

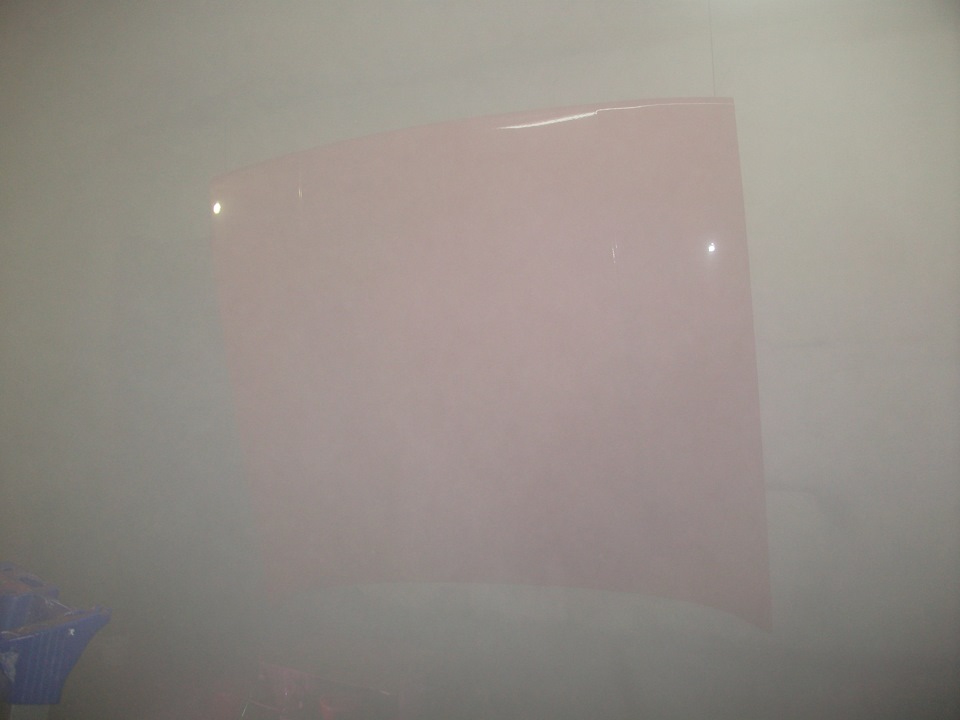

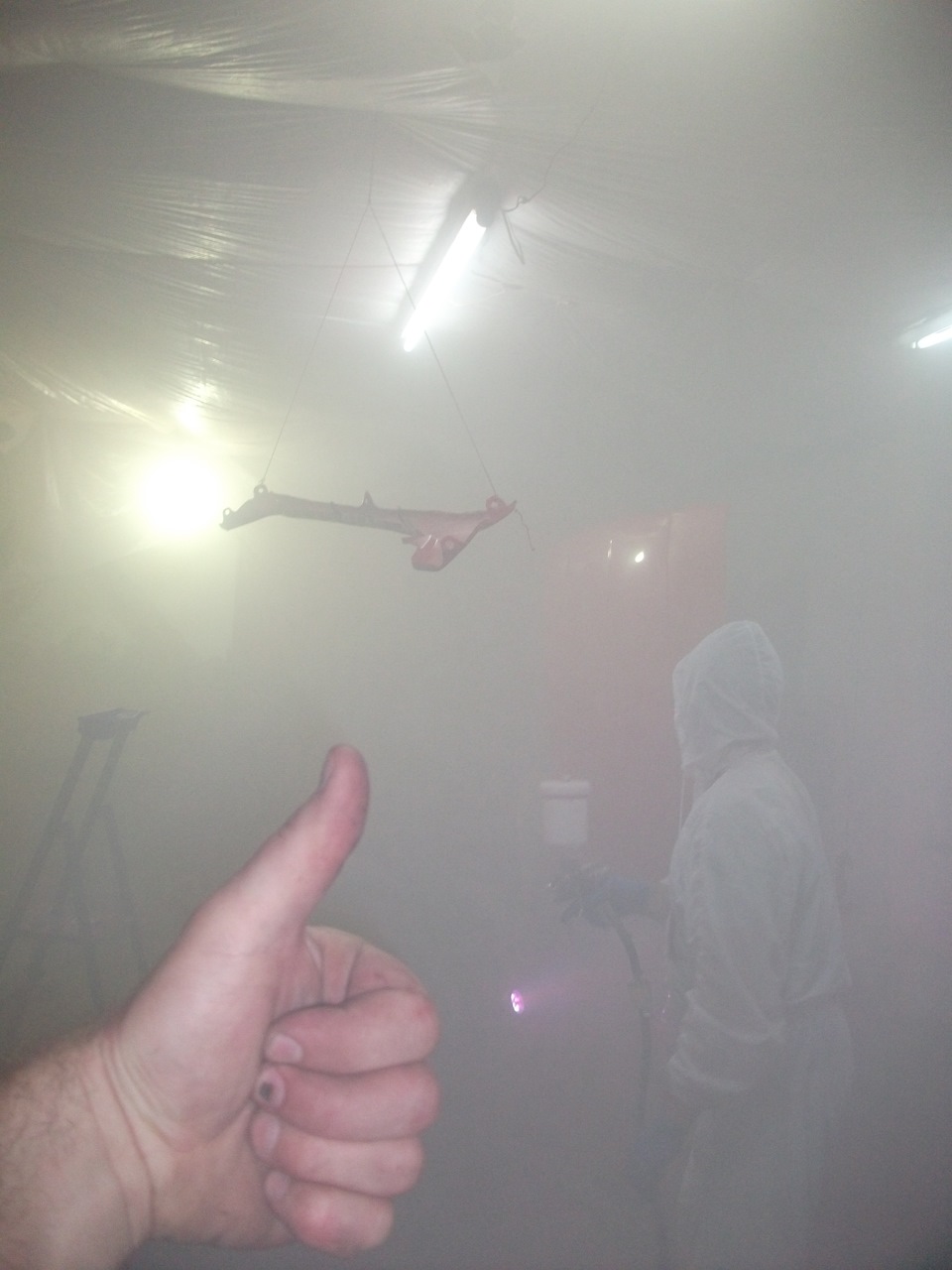

Закончили работу с капотом

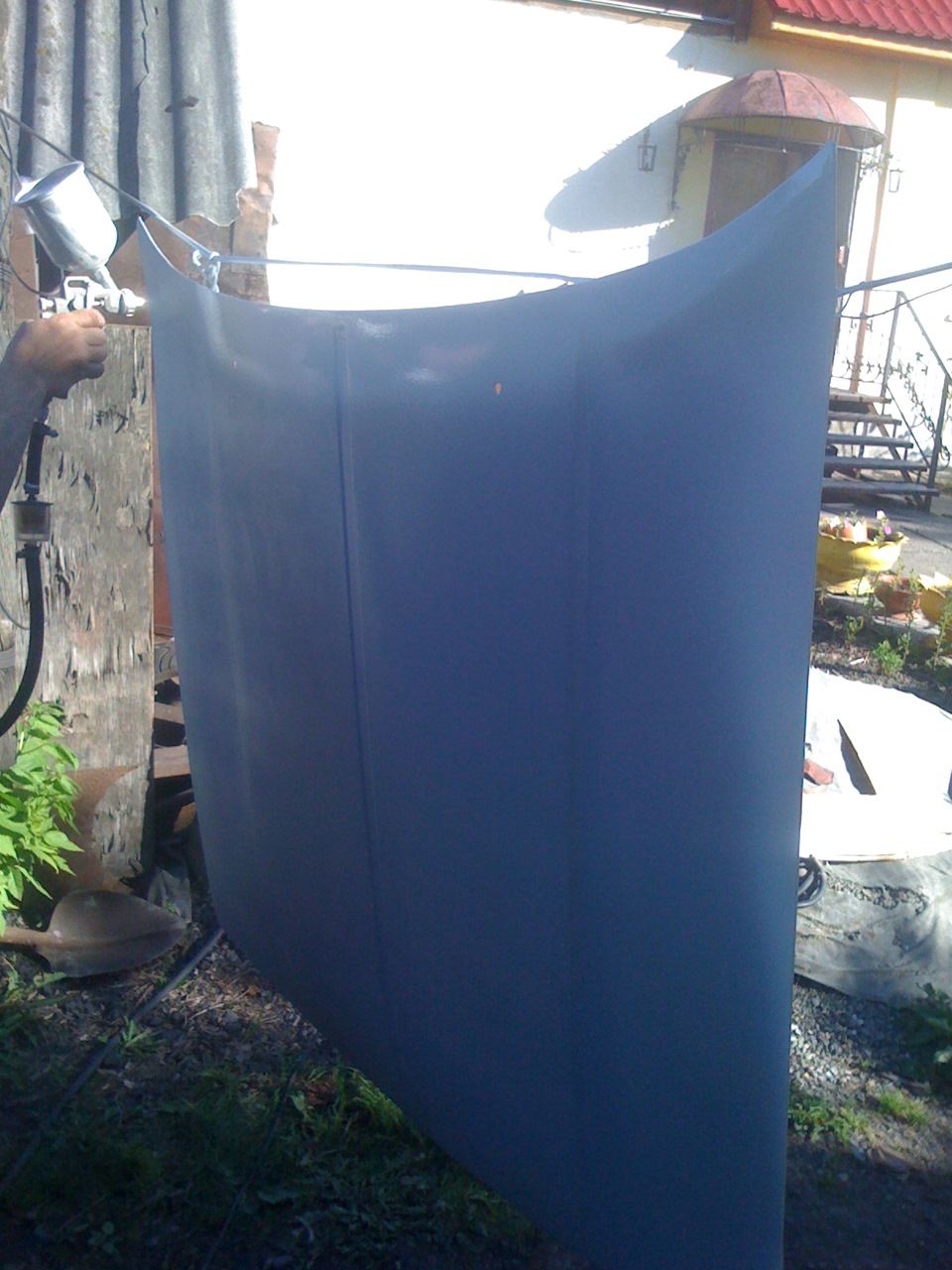

грунт эпоксидный серый с 2-х сторон

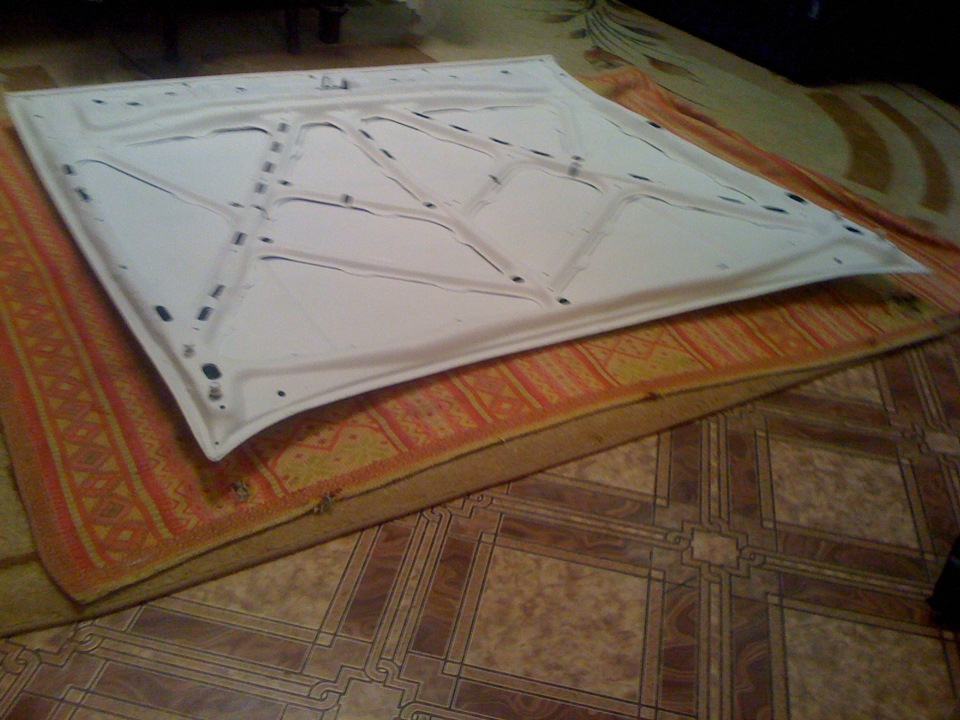

потом обычный белый
2 дня потратил на подгон водительской двери.=(
% на 90 подогнали дальше просто нету сил=)
впереди установка крыльев
И на конец самое интересное
давно у меня в планах был диффузор очень его хотел
изучил рынок, и честно говоря мне было жалко отдавать N-ю сумму денег за задний диффузор
да и доставка полюбасу в тысячи 2 бы вышла
короче Я решил его сделать сам
благо процесс изготовления стекло пластиковых изделий мне известно
сделал матрицу на ее изготовление ушло примерно 3 дня
закупался в авто цуме стекломатом
думал мне хватит 4 пакета, итог…
смолу полиэфирку я не нашел, потом купил литр в другом месте дорого однако.
все как полагается нанес разделитель воск
сделал отбортовку
ну и начал стряпать.
Volkswagen Golf mk6 stage1 + dsg7 › Бортжурнал › 18. Задний диффузор под раздвоенный выхлоп от Maxton Design.
К сожалению до конца лета остаются считанные дни, а точнее 14 дней, 11 часов, 23 минуты и 14 секунд :))
Но это нас не остановит наводить марафет нашего авто 🙂 На одной из первых встреч клуба Volkswagen в городе Калининград, познакомился с хорошим парнем Артуром который ездит на Golf 6 2xks и у него я первый раз в городе увидел раздвоенный выхлоп под 4 банки 🙂 делали переделку ребята самостоятельно и получилось офигенно 🙂 Более подробнее в этом посте
Естественно я сразу загорелся этой идеей, но к сожалению или к счастью первым делом начал не с переделки глушителя, а с мониторинга всех запчастей которые понадобятся для этого тюнинга 🙂 начал смотреть разные диффузоры на 4 банки, но они все были на задний бампер от GOLF GTI, и бюджет выходил довольно высокий, точнее требовалось сперва найти, купить и поменять бампер потом искать диффузор, и совершенно случайно одним утром я увидел пост о переделки такого плана у GGEENNAA сразу написал ему в комментарий где он покупал этот диффузор под стоковый бампер, через некоторое время от мне ответил, рассказал историю где покупал, и предложил купить этот диффузор у него, так как машину он продал, а ништяки остались 🙂 мало того что диффузор уже был покрашен в черный глянец, так он еще был в хорошем состоянии и по хорошей цене 🙂

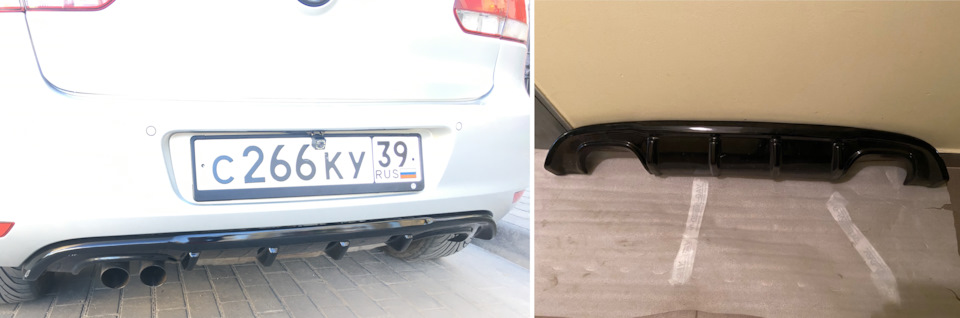

Так как диффузор уже находился в г. Калининград, буквально в течении двух дней я съездил и купил его 🙂
