Как сделать закрытый ящик
DomINIK95 › Блог › Короб для сабвуфера своими руками
В оборудовании автомобиля часто присутствуют пробелы, которые нас не совсем устраивают. К примеру, ни одна заводская версия авто любого производителя не предлагает в базовом наборе функций такой порой необходимой вещи, как сабвуфер.
Это делает аудиосистему на борту автомобиля достаточно бедной, а ощущения от прослушивания любимой музыки не такими яркими и приятными. Поэтому многие владельцы автомобилей принимаются за создание собственных схем и вариантов этого элемента.
Как не прогадать с размерами и формой короба, с диаметром отверстия, как сделать все замеры и монтаж в домашних условиях? Ответы на эти вопросы достаточно простые, но работа требует ответственного подхода с пониманием дела.
Какие размеры короба необходимо соблюдать?
Четких универсальных рекомендаций, как рассчитать размеры такого элемента, как короб под сабвуфер, не существует. Каждый динамик должен обладать собственным вариантом короба. В каждом отдельном случае его форма и диаметр отверстий должен быть разный.
Для определения размеров и других параметров существует специальное компьютерное обеспечение — программа для расчета короба сабвуфера. Таких программ сегодня существует очень много, и все они работают с точностью до сантиметра.
Для расчета вам понадобятся такие данные:
— резонансная частота динамика (обозначается буквой F);
— эквивалентный объем, необходимый для полного звучания (V);
— полная добротность (Q).
Если в инструкции вашего динамика указаны другие дополнительные параметры, которые можно занести в программу, отлично! Вы сможете рассчитать все замеры с точностью до миллиметра. Останется только вырезать все правильно и собрать в соответствии с рекомендациями по акустическим приборам.
Вот так просто с помощью компьютерной программы вы сможете получить точные размеры и форму будущего короба. Кстати, с формой можно поработать, сделать уклон под спинку сидения или наоборот растянуть элемент на весь багажник. Здесь все будет зависеть от удобства размещения сабвуфера в багажнике, от ваших пожеланий и сфер применения автомобиля.
Материалы для изготовления короба
Пришел ответственный момент выбора материалов. Многие считают, что деревянные вариации остались в прошлом — сегодня можно использовать красивый прозрачный пластик или даже оргстекло. Действительно, эффект от такого изобретения высшей техники в вашем авто будет весьма интересен, но вот качество звучания значительно уступит сабвуферам, которые расположены в коробах из разнообразной древесины.
Обычное дерево, панели, собранные из досок — все это не подходит для сборки короба своими руками. Лучше использовать материал с определенной дисперсией — фанера, ДСП, МДФ и прочие разновидности спрессованной стружки. Фанера должна быть многослойной, именно она выделяется самыми лучшими акустическими качествами:
— позволяет создавать прекрасный звук в салоне автомобиля;
— не создает дребезжаний и помех;
— не портится от постоянной вибрации.
Этим не могут похвастаться другие материалы. Фанера также самая удобная в работе — собрать из нее необходимую конструкцию не составит особого труда.
При правильном подходе к выбору материалов ваш автомобиль зазвучит совершенно по-новому, порадует вас отличными звуками из багажника, а прохожих удивит мощностью звука и дребезжанием стекол.
Чтобы правильно и без фатальных ошибок сделать короб, нужно для начала нарисовать схему раскроя и все необходимые вам элементы на листе бумаги или картона. Так вы сможете понять, как лучше раскроить материал и оптимально его использовать.
Затем следует непосредственно изготовление каждого необходимого элемента. Вырезать прямые грани можно ножовкой или электрическим лобзиком. А вот радиус для установки динамика вырезать вручную будет достаточно сложно.
После подготовки всех необходимых для сборки коробка сабвуфера элементов мы приступаем к непосредственному креплению деталей.
Далее следуют несколько важных технологических процессов:
— убрать неровности и заусеницы с короба с помощью шлифовальных инструментов;
— проклеить все щели короба изнутри герметиком или клеем, например, эпоксидным;
— стенки сабвуфера изнутри можно отделать ватой или листовым пенопластом для улучшения звукоизоляции.
Важно, чтобы в процессе сборки осталась возможность выполнить подключения проводов из колонок и совершения прочих действий по монтажу сабвуфера, так что предусмотрите это при сборке короба.
Завершение процесса сборки
После совершения всех описанных выше действий музыка в вашем авто уже практически наполнена низкими частотами. Осталось лишь собрать непосредственно динамики и правильно выполнить подключение, как указано в заранее приобретенной схеме.
Главное, чтобы все было подключено правильно, а магнитола справилась с частотами и выдавала достаточно чистое звучание. В противном случае вам придется заменить еще и магнитолу, чтобы добиться отличного результата от проведенной работы.
Собрать короб для сабвуфера собственными руками оказалось не так сложно, как это выглядит на первый взгляд. Для начала стоит провести все замеры, затем выбрать материалы, выполнить правильную сборку. Нужно выполнять все процессы аккуратно и никуда не спешить. Процедура не займет у вас слишком много времени, а результат будет стоить затраченных усилий.
Также можно сделать вывод, что сборка сабвуфера своими руками стоит в разы дешевле приобретения готового элемента аудиосистемы в магазине. Так что экономим деньги, развлекаемся и получаем отличные результаты.
Простые числа. Закрытый ящик: продолжение практики. Журнал «Автозвук»
Сохранить и прочитать потом —
Молитва рабби Авраама-Малаха, едва не превратившаяся в банальность от частого цитирования
МОЛИТВА И СМИРЕНИЕ
Вот и получается: одну из двух главных составляющих образования АЧХ на низких частотах в салоне мы измерить никак не можем, с этим надо смириться, проявив рекомендованную в эпиграфе мудрость.
Смиряться не желают одни лишь профессионалы SPL-соревнований. Они делают то единственное, чем можно повлиять на общий ход передаточной функции: урезают длину салона до минимума. Мы так далеко заходить не собираемся, и не предлагайте.
Периодически возникают вопросы, связанные с индивидуальной передаточной функцией для того или иного автомобиля. Так же периодически мы на них отвечаем: не парьтесь более абсолютно необходимого. Чем сидеть и горевать, что для вашей любимой ласточки такую функцию никто не снял, воспользуйтесь простым рецептом, которым мы не только давно пользуемся, но и опытным путём проверили: пользуемся правильно.
Динамик №1: Fs = 30 Гц; Qts = 0,5; Vas = 30 л.
Динамик №2: Fs = 30 Гц; Qts = 0,5; Vas = 60 л.
Динамик №3: Fs = 30 Гц; Qts = 0,5; Vas = 120 л.
В том же номере, но на следующей странице, есть подсказка и для второго, практического шага. Грубо-приблизительно: в отличие от домашней акустики, где резонансная частота определяет, как низко будет играть колонка при сохранении ровной АЧХ, в машине благодаря действию передаточной функции от этого будет зависеть, как громко будет играть сабвуфер. Общее правило: чем ниже резонансная частота сабвуфера в ящике, тем выше будет проходить его АЧХ ниже частоты, где начинается компрессионный эффект. Всё, кажется, дело сделано, вопрос закрыт. Выбираем достаточно (в пределах возможного) низкую частоту сабвуфера в оформлении и наслаждаемся божественным басом. Согласитесь, это было бы уж чересчур просто, чтобы быть правдой. Правда тоже довольно проста, но не настолько. Кроме резонансной частоты важен и другой параметр из оставленных в игре двух.
ДОБРОТА СПАСЁТ БАС
И НАКОНЕЦ, ПРОСТЫЕ ЧИСЛА
Тема: Концепция идеального саба (ЗЯ)
Опции темы
Мотаюсь из форумов в форумы в поисках дешевого динамика под закрытый ящик. И каждый выдвигает свою точку зрения, мол, у этого отдача средняя, и добротность большая, а у этот вообще короткоходный, поэтому рано начинает хрипеть. Вообщем, хотелось бы услышать от гуру и нетолько: какой саб идеально соответствует для ЗЯ. Какие параметры Тиля Смола, электромеханические и другие должны быть. Какой по строению лучше. Вообщем ваша концепция идеального саба под зя.
Slavik_X, ты лучше сначала скажи что бы от него хочешь?
Makcum Владимирович
Если быть точным, то для молодежи, которые редко слушают что-нибудь спокойное.
[ADDED=Luci Ferrum]1132408613[/ADDED]
Да, еще забыл отметить, что для ФИ существенен увеличенный ход диффузора Xmax.
Немного о добротности.
Грубо говоря для закрытого ящика чем больше результирующая добротность тем меньше нужен объем но тогда бас станет горбастым и через чур жестким, кислотным, вытерпеть сможет только очень современная молодежь. Но вот что есть по этому поводу, цитата из статьи в «АвтоЗвуке»(за 2000 год,№5, статья: «Саб, который построил Дженн»)
Как известно, акустическое оформление в виде закрытого ящика характеризуется коэффициентом полной добротности Qtc. Чаще всего в качестве оптимального объема предлагается тот, который соответствует значению добротности 0,707 — выравнивание Баттерворта, что дает наиболее плоскую характеристику. Однако при этом, как правило, чаще всего получается очень большой объем. В моем случае получается ящик объемом 114 литров. Многовато, а?
С другой стороны — наиболее плоская характеристика может быть и хороша для дома, однако в машине она ни к чему. Человеческое ухо в области низких частот имеет уменьшающуюся чувствительность с понижением частоты, а внешние шумы при этом как раз растут. Поэтому для улучшения восприятия суббасов частотную характеристику следует немножко приподнять около частоты спада. Это соответствует добротности в диапазоне 0,8 — 0,9. В этом случае получается существенно меньший объем ящика — около 40 литров. Именно этот вариант выравнивания, принадлежащий Чебышеву, и был положен в основу конструкции.
Кстати, советую прочитать статью. В итоге он смог выжать 128! дБ в ЗЯ!
Может ли это быть выход из положения, если добротность делать более высокой, а саб будет находиться в авто типа «седан».
Вот цитата из того же автозвука, http://www.avtozvuk.com/az/Az_0401/p70-75-1.htm
Чебышевские характеристики (Qtc больше 0,707) реализуются, обеспечивая АЧХ с выбросом. АС с такими характеристиками годятся только для прослушивания музыки неклассических направлений,
причем многим современным потребителям аудиопродукции нравится колбасящий бас, создаваемый чебышевскими бумбоксами. Если стремиться к максимальной громкости, придется с этим смириться.
Впринципе это точно и надо современной молодежи. ВОт ситуация. Приходит молодой человек покупать саб, глядь: объем маленький, то что надо, включаем бухает вообще клеево!! Беру.
Я конечно немного утрирую. но глядя на своих друзей и знакомых, им это только и надо. Саб у них это кода в машине за 30 метров от него долбит и он слышит, садишся в машину и тебя вообще убивает.
KIA Ceed 1.6AT Luxe › Бортжурнал › Переделка корпуса сабвуфера с ЗЯ на ФИ
В общем покатался я с новым фокаловским сабом, играет классно, но не достаточно громко. Вот «душно» ему в этом глухом ящике и всё))) С завода рекомендация для этой головки именно корпус с ФИ, да и добротность 0.382 маловата для ЗЯ.

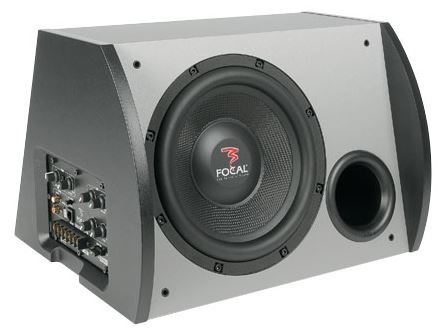

Вот как выглядит этот саб с завода, отверстие под ФИ не менее 70мм с виду:
Мой временный гавнокороб от мистери на 23,6 литра (как оказалось после точных подсчетов) как раз изначально спроектирован под ФИ, и отверстие как раз под фазик 70мм. Для начала я просто выкрутил терминал из отверстия под ФИ (куда я его изначально запихал) и послушал. Звук уже стал звонким, даже захотелось саб подубавить.

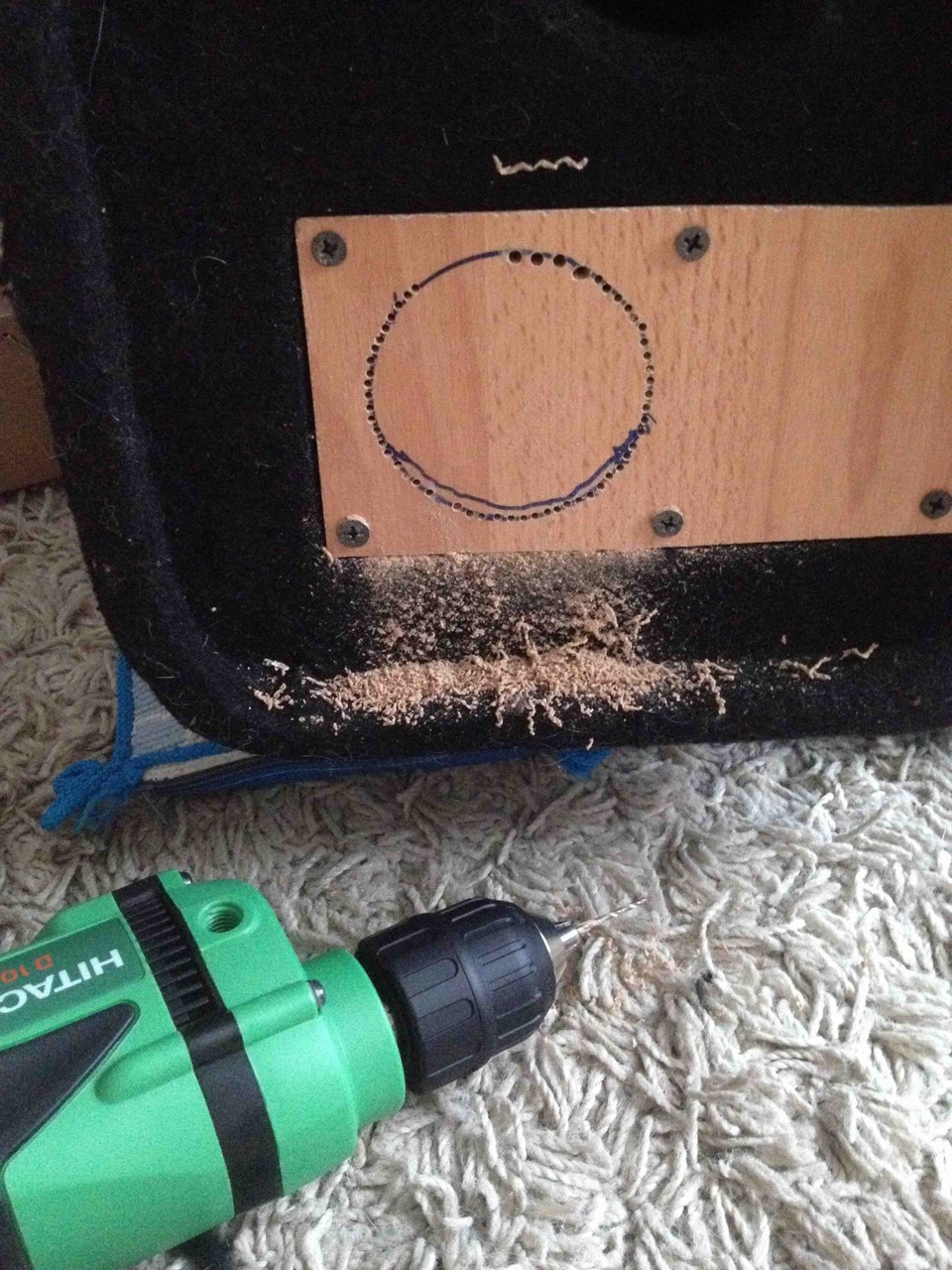

Не долго думая решил действовать. Ну колхозить из водопроводной трубы — это точно не про меня, поэтому залез с утра на Авито, нашел трубку ФИ за 70р диаметром 70мм (с сужением до 65) и длинной 115 мм — с запасом.
Ну и окончательный вариант выглядит так:
В душе я понимал, что труба ФИ для этого саба невероятно длинная…блин но что на столько… Когда я поставил и включил то офигел))) и не в хорошем смысле слова… бубнеж был адский внизу, но и частоты стал играть ниже. Не вариант общем.
Короче вытащил трубку ФИ, щас буду искать программу и считать ее правильную длину для данного саба. Надеюсь что всё получится, иначе просто буду гонять с отверстием вместо ФИ )))
Полазил на просторах инета. Прочитал статью человека, который просто повторил заводской короб www.drive2.ru/l/288230376152339986/
Из кометнов выяснил, что фокал указывает размер и длину трубы в спецификациях на сайте. Вот то нашел:
Че за абракадабра? Кто-нить может расшифровать последний столбик PORT в миллиметрах?
Мой короб можно принять как 25 литров.
Попытался рассчитать трубу через калькулятор www.aie.sp.ru/Calculator_faz.html и теперь я полной растерянности… ввел свои параметры. Мне надо получить настройку порта на 46 герц. Все 3 калькулятора показывают абсолютно по-разному.
В итоге путем подбора получилось что мне надо трубу 181 мм? Это 18 сантиметров! не дохрена ли?
Доктор сказал в морг — значит в морг) Нарастил
По итогу: всё довольно не плохо, слегка подбубнивает только на чатоте настройки порта)))) то есть немного надо еще поиграть с длинной.но! играть стал гораздо громче и музыкальнее. Попозже закажу регулируемый телескопический фазик на самоделка.ру
Hyundai Coupe V6 T-style › Бортжурнал › Фазоинвертор или цельный (Закрытый) короб
Что такое Фазоинвертор.
Фазоинвертор
Фазоинвертор по конструкции напоминает закрытый ящик, однако он не является полностью герметичным. Внутренний объем воздуха связывается с внешним пространством при помощи специального тоннеля, обычно круглой или прямоугольной формы, называемый фазоинвертором. Такая конструкция использует энергию от тыльной стороны диффузора и в результате волны излучаемые диффузором и фазоинвертором находятся в одинаковой фазе. Такой эффект достигается в довольно узком диапазоне частот, но КПД в нем значительно возрастает. На самом деле это может показаться странным, но в диапазоне настройки фазоинвертора большая часть звука излучается тоннелем, а колебания диффузора минимальны, что благоприятно сказывается на жизнеспособности головки. В этом диапазоне частот допустимо подводить максимально возможную мощность без особого риска механического повреждения головки.
К плюсам этого оформления стоит отнести то, что благодаря излучению фазоинвертора звуковое давление всей конструкции повышается в 2 раза, низкий уровень искажения, из-за небольшого хода диффузора и более низкая частота воспроизведения по сравнению с закрытым ящиком.
К минусам стоит отнести сложность расчета данного оформления, значительный объем корпуса и возможность появления аэродинамических шумов на больших уровнях звука, возникающих из-за завихрения воздуха на выходе порта.
При выборе акустического оформления необходимо помнить, что для каждого типа необходимо выбирать динамик, обладающий определенными характеристиками. Зачастую производители указывают рекомендуемые оформления на упаковках динамиков.
Теперь несколько слов о готовых корпусных сабвуферах, которых представлено достаточное количество на нашем рынке. Такие сабвуферы разделяются на активные и пассивные. Активные, в отличие от пассивных, уже содержат встроенный в корпус усилитель и кроссовер и все, что для него необходимо – это подключить источник питания и цепи входного сигнала. Плюс таких сабвуферов, конечно, низкая стоимость и простота в установке, так что, даже не обладая профессиональными навыками, можно установить корпус в самостоятельно. Минусы – низкое качество компонентов несомненно скажется на качестве звука.
Закрытый ящик
Относится к самому простому типу акустического оформления. Колебания, излучаемые тыловой частью, находятся в замкнутом пространстве, в результате чего, в конечном счете, они гасятся, переходя в тепло. Для улучшения затухания волн, корпус внутри покрывается звукопоглощающим материалом.
Несмотря на простоту, этот тип акустического оформления имеет много плюсов. Во-первых, это простота в изготовлении и расчете. Во-вторых, колебания динамика сдерживаются упругостью воздушного объема корпуса, что снижает вероятность механического повреждения при экстремальных режимах работы. В-третьих, динамик, находящийся в грамотно спроектированном закрытом корпусе, имеет очень хорошие импульсные характеристики. Если вы поклонник стилей музыки, в которых требуется очень качественная передача низших частот, например, джаз или блюз, то, скорее всего, это ваш выбор.
Минус оформления – низкий коэффициент полезного действия. Поэтому лучше сразу подготовиться к большим энергозатратам
Так что если еще будете говорить что все херня саб без фазиков не саб, просто утруждаете себя. Каждый подгоняет музыку под себя.
