Продолжаем тему www.drive2.ru/b/2181752/, с описанием пошагово изготовление нашей зарядки.
Шаг 4: «выпрямительная» схема.
Мы ранее с катушкой, корпусом и охлаждением уже определились, но дело в том что катушка или трансформатор выдает переменный ток, для его преобразования в постоянный нужна схема диодного «моста» или готовый диодный мост который выдерживают от 30А и выше.
У меня нашлось Д243, мне как раз подходит.
Далее с помощью наших друзей,
режем любой алюминиевый профиль для изготовления радиаторов охлаждения.
Соединяем элементы между собой по схеме,
Для соблюдения полярности и облегчения сборки на каждом диоде есть метка (рисунок), по которому можно ориентироваться.
У меня получилось так, уже пометил черным и красным где на выходе должна полярность, плюс красным и минус черным.
Теперь все эти элементы размещаем в корпус, соблюдая расстояние, и согласно схеме подключаем к трансформатору (катушке).
Фактически это уже готовый простейший блок питания без защит. В нем присутствует система охлаждения что предохранит наш блок и детали от перегрева. Но в нем нету защиты от короткого замыкания и работу с ним нужно контролировать отдельным измерительным прибором.
Шаг 5: Простейшая схема самого доступного зарядного устройства.
Для создания нам понадобится любой простейший блок питания от 15V и выше. Подойдут также блоки питания к ноутбука и бытовой техники.
Так как мы уже изготовили такой блок, рассмотрим схемы подключения к автомобильному АКБ для зарядки. Самая распространенная.
Как видно дополнительный элемент цепочки это автомобильная лампочка на 12В либо несколько штук.
Можно сказать лампочка будет индикатором работы, зарядки, и небольшая защита блоков питания от выхода из строя. Так как автомобильные АКБ по сути имеют низкуй плотность и блоки питания которые не предназначены для этого могут попросту выйти из строя. Также если вдруг попадется АКБ с замкнутыми банками про что будет сигнализировать очень яркое свечение.
Согласно этой схеме к нашему блоку я подключил акб через эти лампочки,
По этой схеме такая зарядка которую я собрал выдает до 3 Ампер.
При до зарядке спокойно дает 1 Ампер, что благоприятно воздействует на АКБ, при этом неплохо заряжает на низких токах.
При зарядке АКБ нужно выкрутить заглушки на банках на АКБ.
Минус такой схемы что процесс зарядки надо контролировать отдельным измерительным прибором чтобы на АКБ не было перезарядки, то есть при достижении на клеммах до
14.4В либо закипания в банках нужно всё отключить.
В следующей темах рассмотрим простейшие схемы регулировок тока — изготовим свою, рассмотрим как подключать измерительные приборы вольтметр амперметр. Можно сказать немного усложним конструкцию которую сможет изготовить каждый не имея опыта по радиоэлектронике.
Ну как то так всем мира и добра, добавляйте комментарии если есть что подсказать или поучаствовать, я не откажусь :).
Комментарии 13
так лампочка на себя берет как минимум 2 ампера
У меня автоматический Орион живет своей жизнью. То заряжает, то нет. Непонятно от чего зависит. Довести до кипения — можно не мечтать.
Хоть неделю держи. Думаю собрать что ли, БП от компов куча валяется.
Привет! Переменные резисторы на сколько Ом взял?

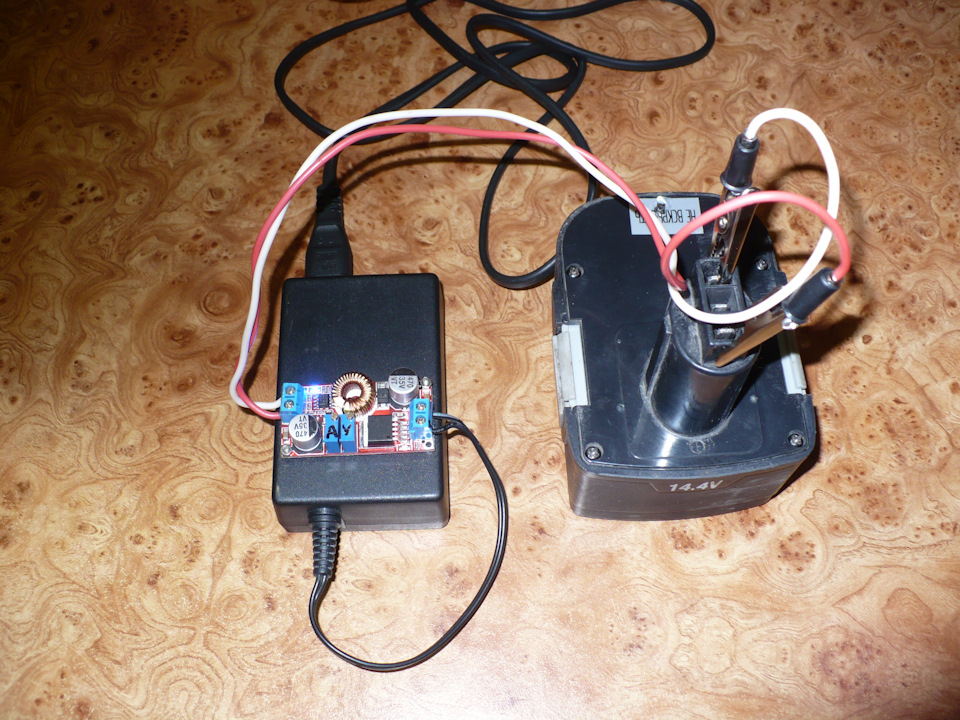

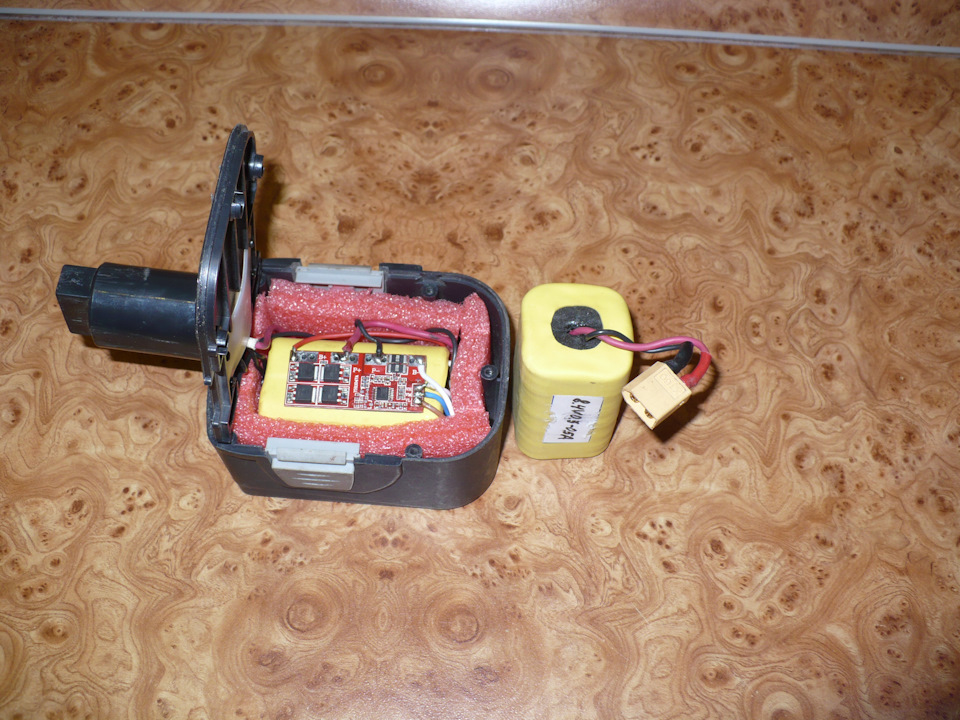

Сообщества › Сделай Сам › Блог › Самодельная зарядка для литий ионных батарей.
Метки: зарядка, преобразователь напряжения
Комментарии 53
Не хочу обидеть автора. Но, по моему проще купить вот такую ВЕЩЬ (ru.aliexpress.com/store/p…010608.0.0.2ab313bcxa5Ivl) Она и зарядит правильно, и отбалансирует банки, и в режим хранения переведет. И заряжает еще и свинец и металлгидриды. Только настроить надо под свои хотелки. У меня таких 4 шт. И друзьям покупал для их переделанных мною шуруповертов. Работает спокойно от компового бп. И даже слегка приподнимает напряжение для сборок 4S при питании от 12в.
тоже по началу на аймаксе всё делал, теперь же к родным платам в своем шурике (он изначально на литии был) просто добавил балансиры коих раньше не было, аккумы ставил соньки VTC6 на 3000 махов

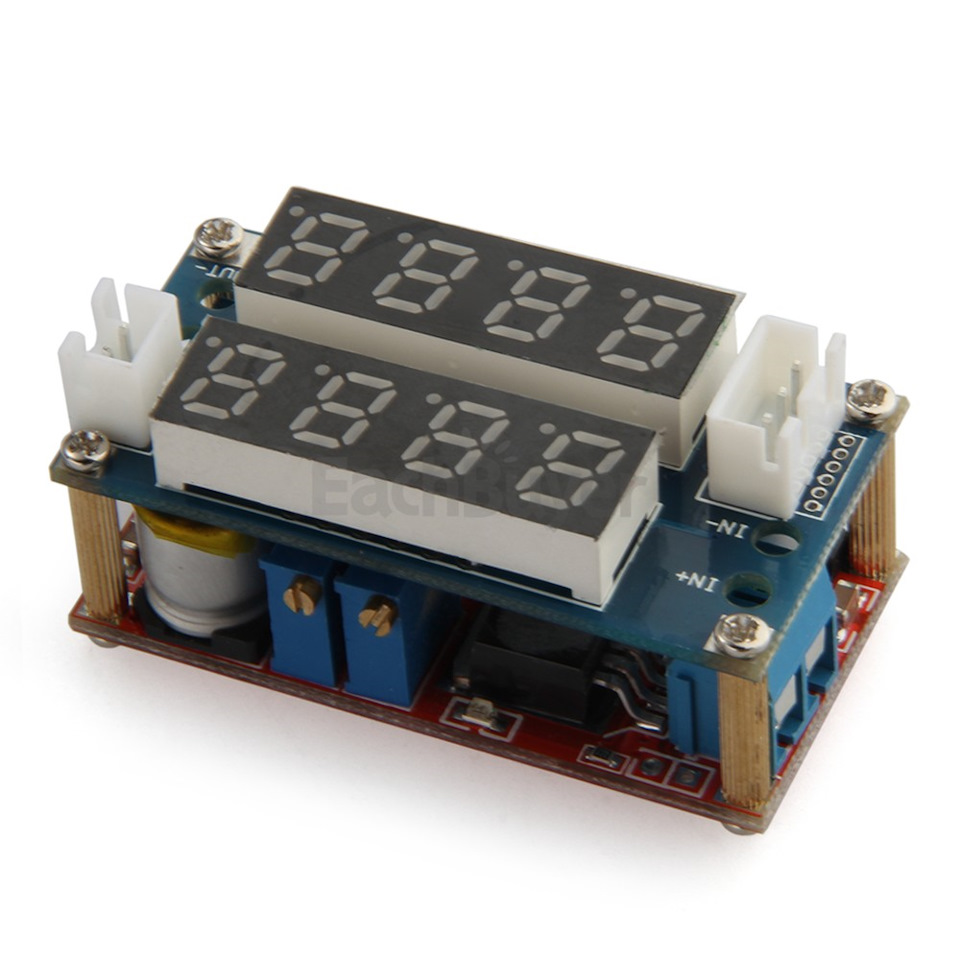

А есть ссылка на этот преобразователь, ото что-то не могу найти?
китай рулит, все готовое в кучку собрал и все.
это не то что раньше сборка по публикациям журнала «Радио»
эх где же вы старые добрые времена…
для того чтоб дома закрутить 2 самореза-надо пройти квест с зарядкой!лучше сделать тогда из шурика сетевик на проводах…для работы такая шляпа не пойдёт(т.к. дешевле новый шурик купить)
Из такого преобразователя с дисплеем ака Касьян на Ютубе сделал очень бюджетное лбп
А мне на муське понравилось вообще без платы балансира. Тупо каждая банка отдельно заряжается. Там ещё типа ком порт чел врезал в батарею
зарядка для зарядки. Тафтология. Писать надо понятнее или хотя бы проверять написанное перед публикацией. Чо то вы тут колхоза накрутили немеряно. Только бубна с костром не хватает. Несколько блочков, ворох проводков, крокодилы какие-то…Токи выставлять, напряжение…Ну на 1 раз поиграться хватит. А если заряжать каждый день да в течение лета? Во-первых промахнетесь и будет вам БАХ. Стопудово. Где и как пыхнет… ХЗ. И почему вы уверены, что 18650 LIIon надо заряжать током 1Ампер? Вопросов у меня много и не потому, что сам повторять хочу или думаю, а потому, что вы это на всеобщее обозрение выложили. Как самодельщик — +1, но повторять никому даже в страшном сне не советую. Без балансировки ваша сборка очень быстро уйдет в неподъемный аут. А шурикам просто прописан высокоточный литий, а никак не 18650 из ноутбуков.
18650 из буков просто бесплатны обычно. Кому то это важнее чем максимальный крутящий момент Шурика.
Дык халява не всегда полезна. Они в буках совсем не сильноточные. А наоборот. Ду, да ладно. Крутит и хорошо. Мне так не вкусно. Мои шуры фигачат и зимой и летом и заряжаются не более 30 минут.
зарядка для зарядки. Тафтология. Писать надо понятнее или хотя бы проверять написанное перед публикацией. Чо то вы тут колхоза накрутили немеряно. Только бубна с костром не хватает. Несколько блочков, ворох проводков, крокодилы какие-то…Токи выставлять, напряжение…Ну на 1 раз поиграться хватит. А если заряжать каждый день да в течение лета? Во-первых промахнетесь и будет вам БАХ. Стопудово. Где и как пыхнет… ХЗ. И почему вы уверены, что 18650 LIIon надо заряжать током 1Ампер? Вопросов у меня много и не потому, что сам повторять хочу или думаю, а потому, что вы это на всеобщее обозрение выложили. Как самодельщик — +1, но повторять никому даже в страшном сне не советую. Без балансировки ваша сборка очень быстро уйдет в неподъемный аут. А шурикам просто прописан высокоточный литий, а никак не 18650 из ноутбуков.
Не «высокоточный литий», а высокотоковый
спасибо. Был не прав.
зарядка для зарядки. Тафтология. Писать надо понятнее или хотя бы проверять написанное перед публикацией. Чо то вы тут колхоза накрутили немеряно. Только бубна с костром не хватает. Несколько блочков, ворох проводков, крокодилы какие-то…Токи выставлять, напряжение…Ну на 1 раз поиграться хватит. А если заряжать каждый день да в течение лета? Во-первых промахнетесь и будет вам БАХ. Стопудово. Где и как пыхнет… ХЗ. И почему вы уверены, что 18650 LIIon надо заряжать током 1Ампер? Вопросов у меня много и не потому, что сам повторять хочу или думаю, а потому, что вы это на всеобщее обозрение выложили. Как самодельщик — +1, но повторять никому даже в страшном сне не советую. Без балансировки ваша сборка очень быстро уйдет в неподъемный аут. А шурикам просто прописан высокоточный литий, а никак не 18650 из ноутбуков.
верно, ноутовские долго не протянут а при больших нагрузках быстро нагреются и в лучшем случае внутри сработает на плюсе клапан в следствии чего произойдет обрыв по плюсу и аккум просто перестанет работать но были прецеденты и похуже, даже если и крутит шурик на ноутовских правельней будет ставить нормальные высокотоковые коих сейчас на выбор достаточно, вопрос в цене, считаю свою безопасность превыше всего, мой выбор очевиден.
зарядка для зарядки. Тафтология. Писать надо понятнее или хотя бы проверять написанное перед публикацией. Чо то вы тут колхоза накрутили немеряно. Только бубна с костром не хватает. Несколько блочков, ворох проводков, крокодилы какие-то…Токи выставлять, напряжение…Ну на 1 раз поиграться хватит. А если заряжать каждый день да в течение лета? Во-первых промахнетесь и будет вам БАХ. Стопудово. Где и как пыхнет… ХЗ. И почему вы уверены, что 18650 LIIon надо заряжать током 1Ампер? Вопросов у меня много и не потому, что сам повторять хочу или думаю, а потому, что вы это на всеобщее обозрение выложили. Как самодельщик — +1, но повторять никому даже в страшном сне не советую. Без балансировки ваша сборка очень быстро уйдет в неподъемный аут. А шурикам просто прописан высокоточный литий, а никак не 18650 из ноутбуков.
Посоветуйте как сделать?
а родная зарядка куда пропала?
Скажу по секрету родная никогда ничего не заряжала.Зарядка никель кадмиевых батарей очень интересная, нагрелись аккумуляторы внутри батареи, термодатчик отключил зарядку. а зарядилась она или нет одному Богу известно
Я при переделке проверял, какое напряжение выдает родное ЗУ, получилось около 23 В. Аккум 18В. Вполне нормально тянет зарядку 5 банок 18650.
А зарядка была ни причем, это сама батарея отключала. В ней и установлен термодатчик
Я тупо купил зарядник на Али за 270р 16,8В 1А. Реально 1А там нет, меньше. При КЗ может и даст 1А, а вот в процессе заряда ток около 0,6А. Но это скорее хорошо, чем плохо. За 350р можно купить на 2А. Плата защиты без балансиров вообще не нужна. Во всяком случае для шуруповерта.
а что в этом заряднике самодельного?) винты сами затянули?
Зарядное устройство для портативных аккумуляторов
На одном из радиолюбительских сайтов увидел схему для зарядки портативных Ni-Mn и Ni-Cd аккумуляторов с рабочим напряжением 1,2-1,4 В от USB-порта. С помощью этого устройства можно заряжать портативные аккумуляторные батарейки током примерно 100 мА. Схема несложная. Собрать её не составит труда даже начинающему радиолюбителю.
Конечно, можно купить готовое ЗУ. В продаже их сейчас великое множество и на любой вкус. Но их цена вряд ли удовлетворит начинающего радиолюбителя или того, кто способен сделать зарядное устройство своими руками.
Решил повторить эту схему, но сделать зарядное устройство для зарядки сразу двух аккумуляторов. Выдаваемый ток USB 2.0 составляет 500 mA. Так что можно смело подключить два аккумулятора. Доработанная схема выглядела так.
О переделке батарейного отсека расскажу подробней. Дело в том, что изначально
плюсы и минусы клемм питания батареек установлены противоположно. Но мне нужно было, что бы в верхней части отсека располагались две изолирование плюсовые клеммы, а внизу одна общая минусовая. Для этого я нижнюю плюсовую клемму перенёс наверх, а общую минусовую вырезал из жести, припаяв оставшиеся пружины.
В качестве флюса при паянии пружин применял паяльную кислоту с соблюдением всех правил техники безопасности. Место пайки обязательно промыть в проточной воде до полного удаления следов кислоты. Провода от клемм подпаял и пропустил внутрь корпуса через просверленные отверстия.
Батарейный отсек закрепил на крышке футляра тремя маленькими шурупами.
Плату выпилил из старого модулятора игровой приставки «Денди». Удалил все ненужные детали и дорожки печатного монтажа. Оставил только гнездо питания. В качестве новых дорожек использовал толстый медный провод. В нижней крышке просверлил отверстия для вентиляции.
Готовая плата плотно села в корпус, поэтому я её закреплять не стал.
После установки всех радиодеталей на свои места проверяем правильность монтажа и очищаем плату от флюса.
Теперь займёмся распайкой шнура питания и установкой тока зарядки для каждого аккумулятора.
В качестве шнура питания использовал USB шнур от старой компьютерной мышки и кусок питающего провода со штекером от «Денди».
Шнуру питания нужно уделить особое внимание. Ни в коем случае нельзя перепутать «+» и «-». У меня на штекере «+» питания подключен к центральному контакту чёрным проводом с белой полосой. А «-» питания идёт по чёрному (без полосы) проводу на наружный контакт штекера. На USB шнуре «+» идёт на красный провод а «-» на чёрный. Спаиваем плюс с плюсом и минус с минусом. Места пайки тщательно изолируем. Далее проверяем шнур на короткое замыкание, подключив тестер в режиме измерения сопротивления к клеммам штекера. Тестер должен показать бесконечное сопротивление. Все надо тщательно перепроверить, что бы ни спалить USB-порт. Если всё нормально, подключаем наш шнур к USB-порту и проверяем напряжение на штекере. Тестер должен показать 5 вольт.
Последний этап настройки это установка зарядного тока. Для этого разрываем цепь диода VD1 и «+» аккумулятора. В разрыв подключаем тестер в режиме измерения тока включенного на предел 200 mA. Плюс тестера на диод, а минус к аккумулятору.
То же самое делаем для второго аккумулятора. После этого скручиваем наш корпус и
зарядное устройство готово к использованию.
Поскольку различные пальчиковые аккумуляторы имеют разную
емкость, потребуется разное время для зарядки этих аккумуляторов. Аккумуляторы
емкостью 1400 мА/ч с напряжением 1,2 В потребуется заряжать с помощью данной
схемы примерно 14 часов, а аккумуляторы 700 мА/ч потребуется всего 7 часов.
У меня имеются аккумуляторы емкостью 2700 мА/ч. Но заряжать их 27 часов от USB-порта не хотелось. Поэтому я и сделал гнездо питания для внешнего источника питания 5 вольт 1А, который у меня лежал без дела.
Вот ещё несколько фото готового устройства.
Наклейки рисовал программой FrontDesigner 3.0. Затем распечатал на лазерном принтере. Вырезал ножницами, наклеил лицевой стороной на тонкий скотч шириной 20 мм. Лишний скотч обрезал. В качестве клея использовал клей-карандаш, предварительно смазав им и наклейку и место, куда она клеится. Насколько это надёжно, пока не знаю.
Теперь плюсы и минусы данной схемы.
Плюс в том, что схема не содержит дефицитных и дорогостоящих деталей и собирается буквально на коленке. Так же есть возможность запитать от USB-порта, что не мало важно для начинающих радиолюбителей. Не надо ломать голову, откуда запитать схему. Не смотря на то, что схема очень простая, данный способ зарядки используется во многих промышленных зарядных устройствах.
Так же можно немного усложнив схему реализовать переключение зарядного тока.
Подбором R1,R3 и R4 можно выставить зарядный ток для разных по ёмкости аккумуляторов, тем самым обеспечив рекомендуемый зарядный ток для данного аккумулятора, который обычно равен 0,1C (C-ёмкость аккумулятора).
Теперь минусы. Самый большой, это отсутствие стабилизации зарядного тока. То есть
При изменении входного напряжения будет изменятся зарядный ток. Так же при ошибке в монтаже или коротком замыкании схемы есть большая вероятность спалить USB-порт.
