Заземление ванны: необходимость, инструкция, цена

В чем заключается процедура заземления ванны, ее актуальность. Материалы и инструменты, особенности выбора провода. Инструкция по выполнению работ. Как сделать заземлитель?

Заземление ванны — это процедура, предполагающая устранение угрозы от сантехнического изделия, возникающей при повышенной влажности. До сих пор ведутся споры касательно необходимости создания защитной системы для санузла, однако если вам небезразлично свое здоровье, не пренебрегайте мерами безопасности.

Актуальность заземления в ванной

Схема заземления в ванной комнате

Санузел — опасное место: вода — проводник тока, вместе с электричеством образует фатальный тандем для человека.

В ванной располагаются объекты, несущие угрозу жизни:

Любое устройство или предмет из этого списка может стать причиной пробоев тока. Прикоснувшись к нему, можно столкнуться с плачевными последствиями.

Эксплуатация ванны также связана с некой опасностью. В первую очередь это касается моделей старого образца, стальных и чугунных. Акриловые чаши хоть и не выступают проводником тока, но способны накапливать на своей поверхности (а ее площадь немалая) статистическое электричество. Кроме того, некоторые модели изготавливают методом экструзии, именно они комплектуются металлическим каркасом, а это уже серьезный повод для заземления ванны.

Подумать о защите стоит при использовании гидромассажной ванны, работающей от электричества. Особое значение здесь имеют специальные заземлённые розетки и выполнение правил безопасности при их установке.

Нередко можно обнаружить, что при монтаже электропроводки в ванной не соблюдались меры безопасности, что влечет за собой пробои тока, скажем, при горячем водоснабжении. Также подобная ситуация возможна при работе со стиральной машиной.

Таким образом, нет никаких сомнений, нужно ли заземление ванны. Для предотвращения опасных ситуаций для человека ванну следует защищать. Кроме того, это касается и всех электроприборов, трубопроводов, металлических предметов.

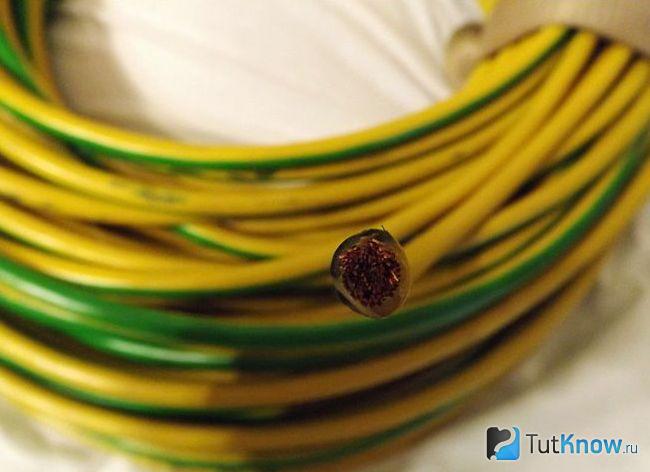

Как выбрать провод для заземления ванны?

Для выполнения заземления ванны понадобится подходящий провод, отвечающий установленным характеристикам.

Рассмотрим требования, предъявляемые к нему:

Строгих ограничений к длине провода для заземления ванны нет, она подбирается индивидуально в каждом конкретном случае. Однако рекомендовано отдать предпочтение кабелю от 2 м. При этом запомните, что чрезмерная длина провода становится причиной его прорыва.

Не рекомендуется прокладывать провод на видном месте, исходя из эстетических соображений. Спрятать кабель можно за панельным экраном или в тумбе умывальника. Также его можно провести внутри стены

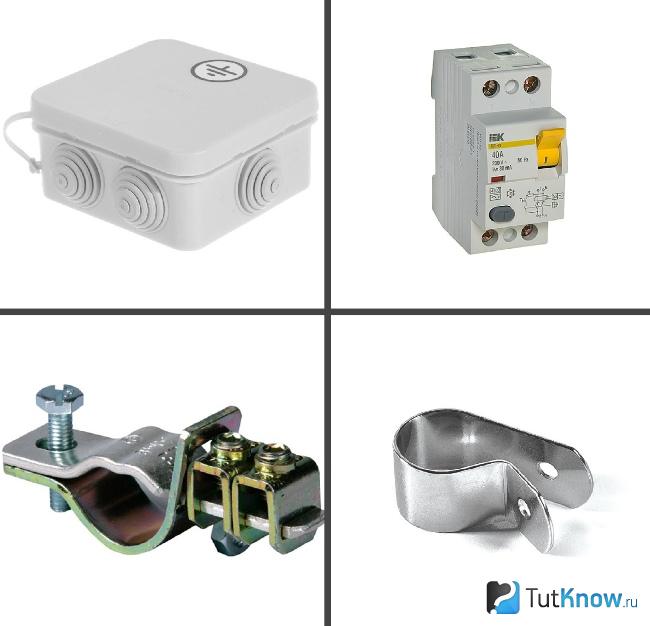

Материалы, приспособления и инструменты для заземления ванны

Перед тем как сделать заземление ванны, подготовьте следующие материалы и приспособления:

Для обустройства заземления в ванной понадобится набор таких инструментов:

Особую актуальность при проведении работ приобретает использование средств защиты.

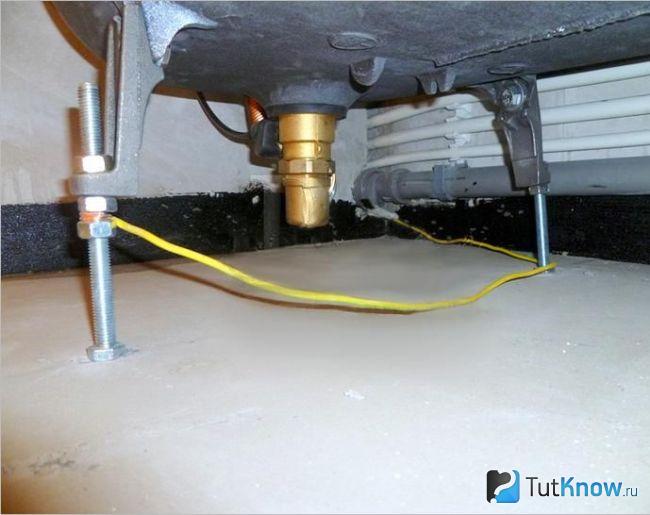

Как сделать заземление ванны?

Специальная защита ванны позволяет предотвратить непредвиденную ситуацию и обезопасить человека. Если возникнет заряд, система заберет ток и уведет в землю. Рассмотрим, как выполняются работы для разных моделей ванны.

Заземление старой ванны

Конструкция старого сантехнического оборудования, как правило, не включает в себя специальный заземляющий лепесток. Однако такая ситуация не представляет никакой сложности. Отверстие легко сделать самостоятельно.

Для создания защиты достаточно просверлить отверстие, используя дрель и сверло по металлу. Располагать его нужно в ножке чаши или на ее крыльях. Далее с помощью шайбы, болта и гайки прижимается заземляющая перемычка, к которой впоследствии прикручивают многожильный кабель.

Затем провод соединяется с распределителем, закрепленным на любой удобной поверхности — в этом качестве обычно служит стена в сухом помещении.

Заземление чугунной и стальной ванны

Новые чугунные ванны, то есть модели последних лет, уже имеют заземляющий лепесток. Как правило, он располагается в нижней части чаши. Это специальное ушко, имеющее отверстие, сделанное производителем, через которое подсоединяется заземляющий провод. Для создания заземления чугунной ванны оголите фрагмент кабеля, который нужно затем зажать между шайбами. Для закрепления применяют болт и гайку.

Если вы не обнаружили заземляющего лепестка, придется потрудиться. Отверстие для защитной системы, как правило, располагают на ножке ванны или на участке ее прикрепления к корпусу. Второй вариант предпочтительнее в силу большей надежности контакта. Существует и вариант создания ушка на крыльях чаши. Действовать нужно так, как при создании защитной системы для чаши старого образца.

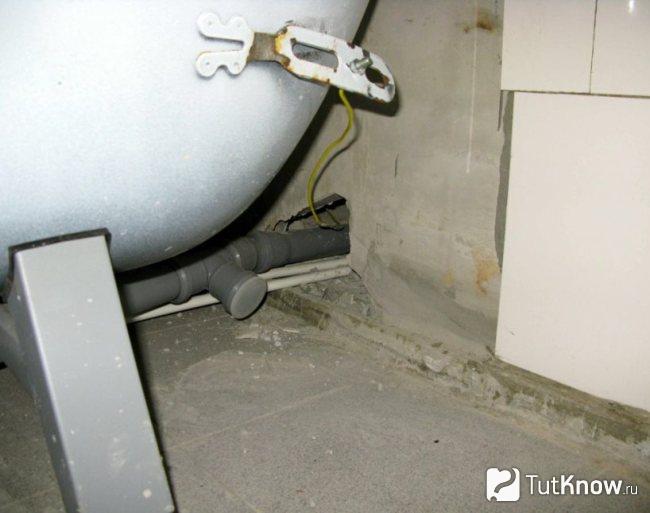

Заземление стальной ванны осуществляется аналогично: прикрепление кабеля к имеющемуся лепестку. При его отсутствии проделываем отверстие. Рекомендуется немного счистить эмаль, пока не достигнете металла. Так получится обеспечить полноценное заземление.

Заземление акриловой ванны

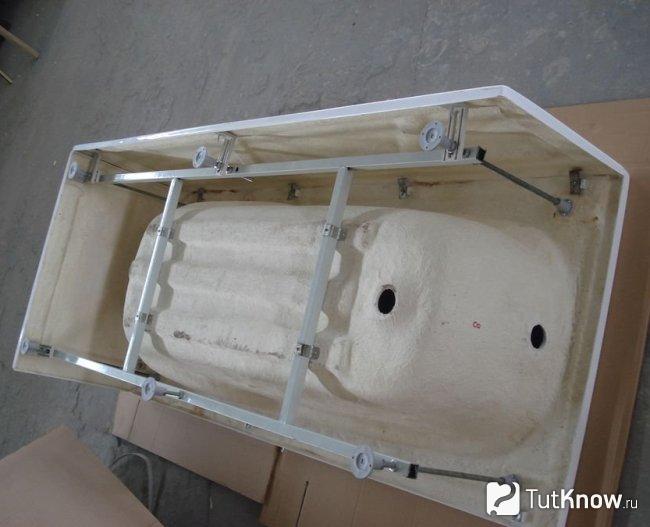

Ванны из акрила требуют заземления. Создание системы защиты набирает актуальность, когда в конструкции используется металл, служащий основой каркаса, на который устанавливается чаша. В большинстве своем в таких моделях есть ушко на раме, служащее для подключения провода.

Некоторые модели ванны не имеют специальных перемычек для устройства защиты. Если у вас именно такая чаша, не отчаивайтесь. Отверстие можно сделать, используя дрель. Действуйте, как в случае с советской ванной.

При создании заземления акриловой ванны обязательной считается процедура, которая заключается в удалении внешнего покрытия. Помните, что краска — диэлектрик.

Заземление гидромассажной ванны

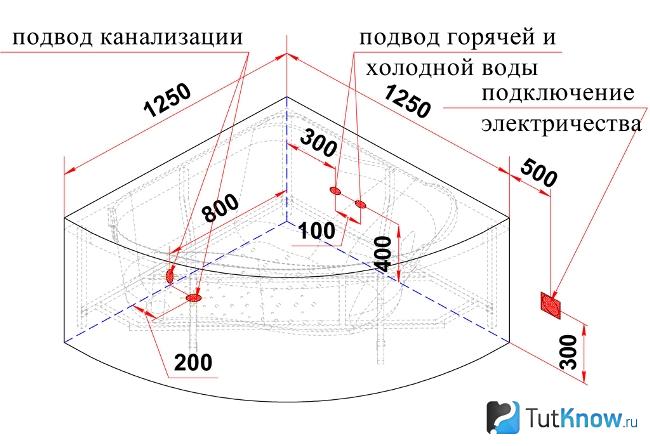

Для джакузи нужно создавать защитную систему, так как ее работа невозможна без электросети, что несет угрозу проживающим в доме и их гостям. При этом для подключения необходимо использовать розетку, имеющую заземление.

Для создания защитной системы выбирают розетку, в которой предусмотрена «шторка», что защищает изделие от брызг воды, образующихся во время банных процедур с гидромассажем. В изделиях имеется третий штекер, выступающий заземляющим. Чтобы подключить сантехническое устройство, применяют провода с двухслойной изоляцией и гофрированную трубку.

Согласно правилам электробезопасности, заземляющую розетку нужно располагать на высоте не меньше 30 см и на некотором удалении от ванны — от 50 см.

Категорически запрещено проводить заземление гидромассажной ванны через водопровод.

При возникновении любых проблем с подключением устройства, если защитная система неисправна, нельзя пользоваться ванной до устранения всех неполадок. В идеале следует доверить работу электрику, чтобы исключить вероятность ошибки.

После заземления ванны проложите заземляющий провод до коробки уравнивания потенциалов. Последнюю принято устанавливать на сухой стене. Для его присоединения используют специальные клеммы. Далее КПУ соединяют с шиной заземления, расположенной в электрощитке, с использованием медного провода.

Монтаж контура заземления

Заземляющая шина представляет из себя изделие, выполненное в форме пластины, которое служит для фиксации всех заземляющих проводов. В многоквартирном доме должна быть предусмотрена общая конструкция, к которой можно подключить ванну.

Однако на практике такое случается редко, и приходится решать вопрос самостоятельно. Тут можно или сгруппироваться с другими жильцами дома, или сделать индивидуальный заземлитель.

При проектировании конструкции учитывают параметры сопротивления грунта. Чем влажнее и плотнее земля, тем более объемным нужно сделать заземлитель.

Показатели сопротивления грунта приведены в таблице:

При монтаже заземлителя своими руками нужно провести заземляющий провод по стояку к подвалу, а затем следовать такой инструкции:

По завершении работ проверьте заземление ванны. Для этой процедуры вам понадобится тестер. Соедините фазу и заземленную конструкцию, после этого можно оценить результат. В случае значительной яркости лампочки вы все сделали правильно, при непредвиденной ситуации ток пойдет по цепи. Это неопасно для человека.

Цена заземления ванны

Стоимость заземления ванны включает плату за работу и затраты на расходные материалы. Во сколько вам обойдется устранение угроз от электрических устройств, можно определить заранее, если разработать проект защитной системы. При его создании необходимо учитывать такие моменты:

Ниже в таблицах указана цена элементов заземления ванны и работ по их установке.

Цена работ при монтаже заземления ванны в Украине:

Цена работ при монтаже заземления ванны в России:

Цена элементов заземления ванны в Украине:

Цена элементов заземления ванны в России:
