Как сделать зажим для дерева
Простые зажимы из обрезков фанеры своими руками
Здравствуйте, уважаемые читатели и самоделкины!
Каждый мастер, а особенно столяр, отлично знает — струбцин и зажимов много в хозяйстве не бывает!

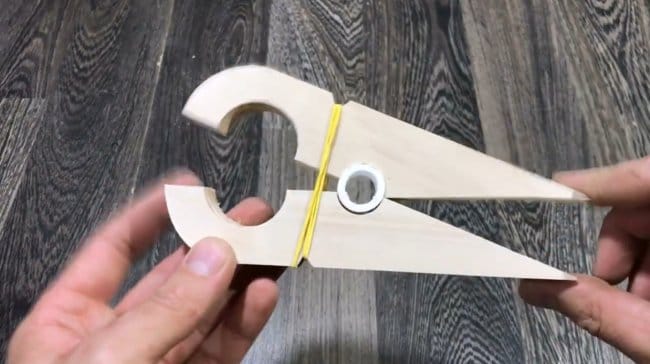

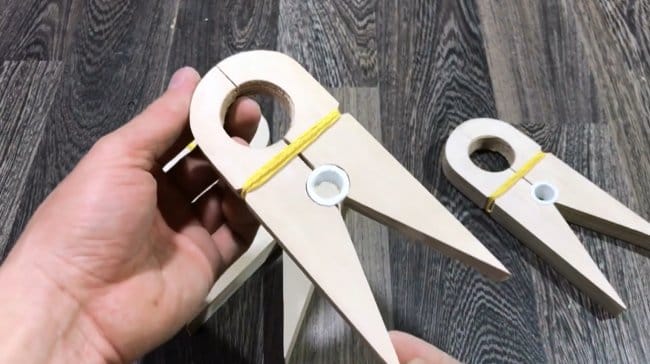

В данной статье автор YouTube канала «Мастер Класс 61» расскажет Вам, как сделать зажимы из обрезков фанеры или дерева.

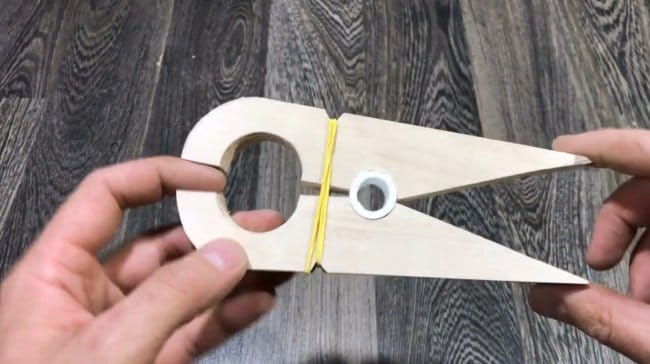

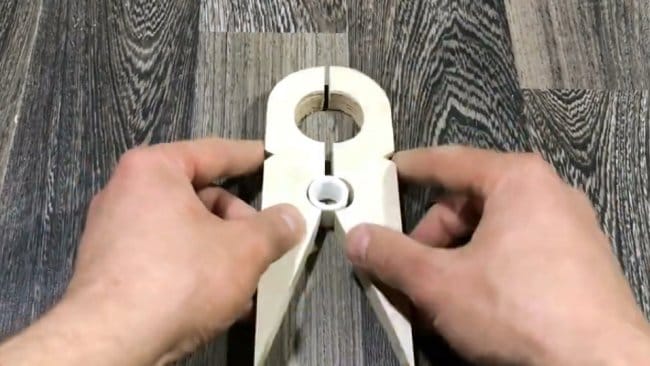

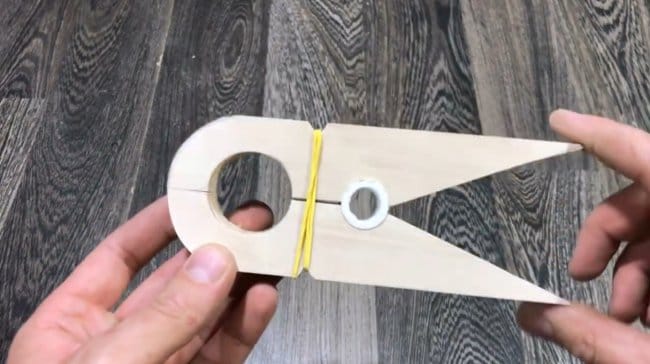

Эта самоделка очень проста в изготовлении, и легко повторяется в домашних условиях.

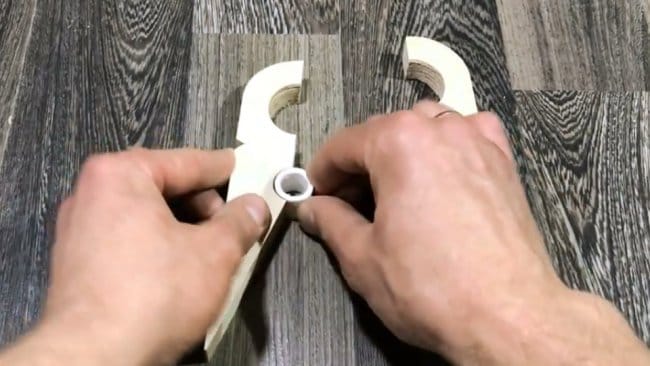

Процесс изготовления.

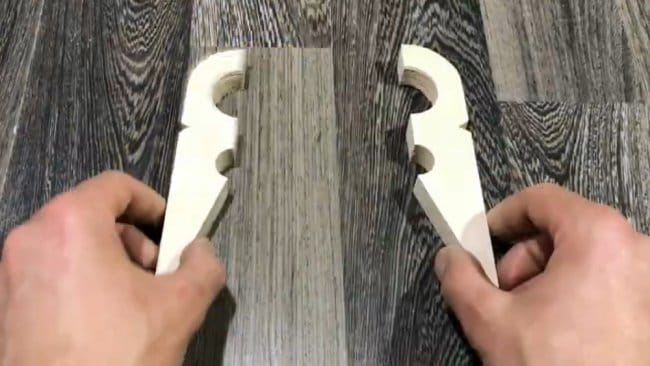

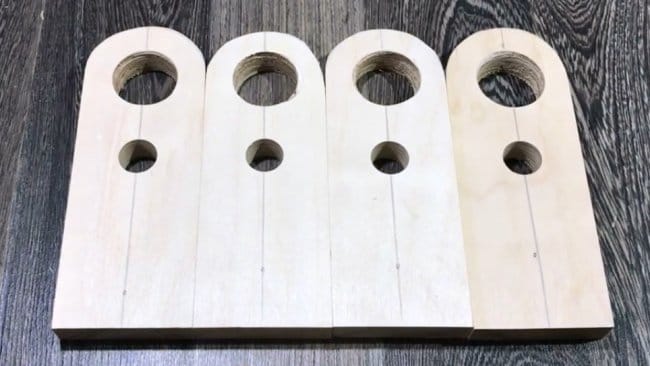

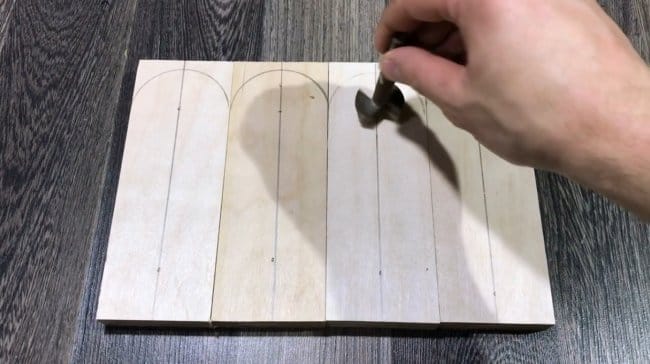

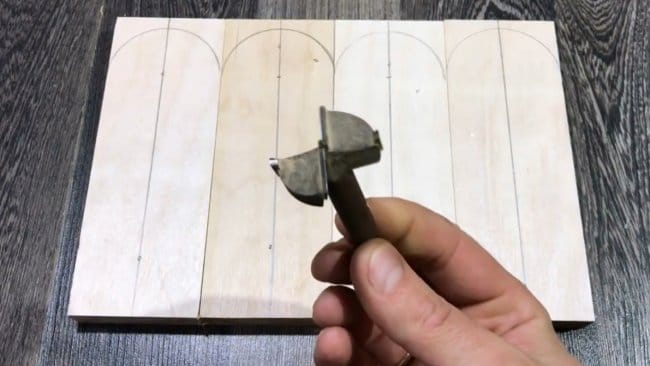

Для изготовления деталей зажимов автор использует 20-мм листовую фанеру, из которой он вырезал несколько прямоугольных заготовок размерами 180X70 мм.

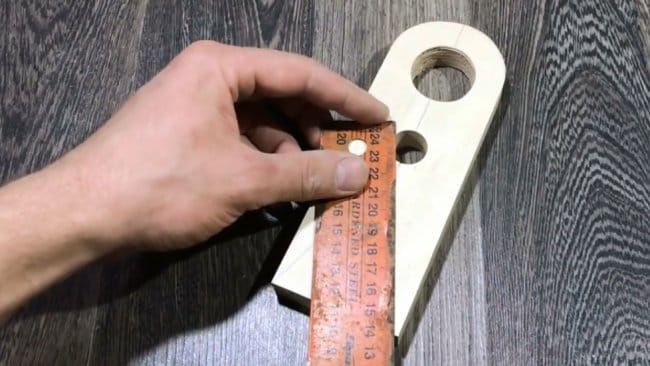

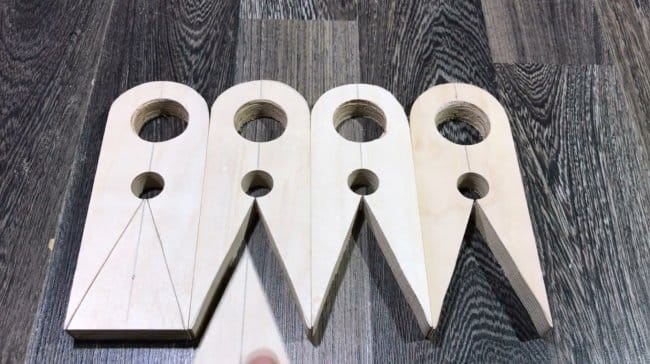

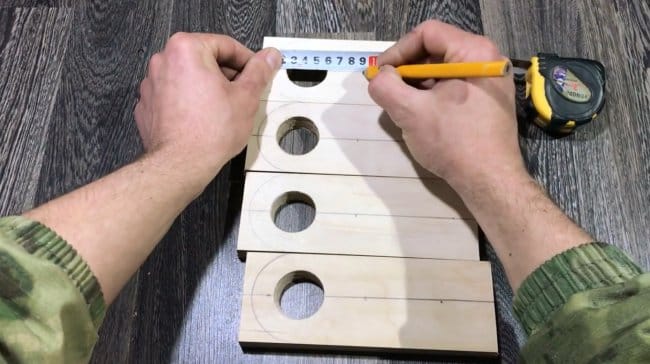

Затем по длине заготовки автор разметил среднюю линию.
Нужной толщину исходного материала можно добиться склеив между собой более тонкие листы.

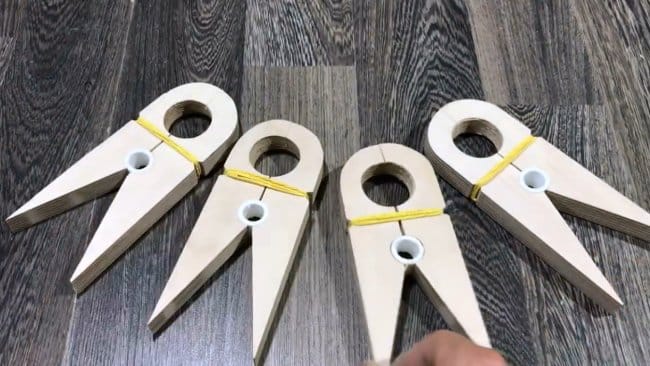

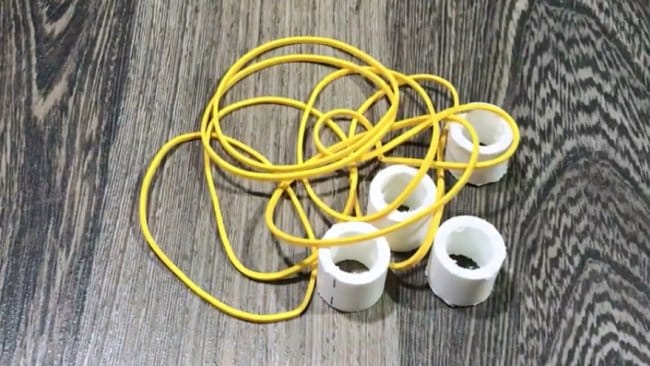

Те, кто предпочитает заводские приспособления, могут приобрести пружинные зажимы.
Благодарю автора за простое, но полезное зажимное приспособление для дома, гаража и мастерской!
Всем хорошего настроения, крепкого здоровья, и интересных идей!
Авторское видео можно найти здесь.
Деревянная струбцина своими руками
Этот вспомогательный инструмент будет полезен для фиксации каких-либо деталей, к примеру, для обработки деталей или для плотного удержания при склеивании нескольких деталей вместе.
В этом проекте автор решил изготовить сразу несколько струбцин, своеобразный набор для закрепления деталей различной величины. Но вам может не понадобиться такое количество струбцин, поэтому для простоты объем затраченных материалов будет указан на одну струбцину, а если вы захотите сделать точно такой же набор, как у автора, то просто умножьте количество материалов на четыре.
Используемые материалы:
— Древесина из дерева твердой породы толщиной 1,9 см и шириной не менее 2,5 см
— стальной прут 12мм
— шпилька 6 мм 20 витков на 2.5 см
— дюймовые гайки 12мм 2 шт.
— дюймовые пружинные штифты 2,38мм длиной 19мм 2 шт.
— метчик 6 мм 20 витков на 2.5 см для цилиндрических гаек
-сверло под метчик 5 мм.
Описание процесса изготовления деревянных струбцин:
Шаг первый: подготовка деревянных деталей.
На этом этапе был использован ленточно-отрезной станок.
Для того чтобы обрезать заготовку для ручек до нужной формы, на станке был установлен угол в 33 градуса. В качестве разделителя для получения необходимой толщины и ориентирования по форме была использована гайка 12 мм.
Таким образом, делая срезы при помощи станка поочередно переворачивая заготовку, автор срезал слой за слоем получая шестигранную форму заготовки по примеру использованной гайки.
После того, как была получена заготовка шестигранной формы и оптимальной толщины, параметры станка были переведены на срез в 90 градусов. Далее автор этим же станком нарезал необходимое количество ручек длинной 64 мм из шестигранной заготовки.
Шаг третий: Нарезка губок для струбцины.
Далее автор занялся обработкой второй заготовки и нарезанием из нее губок для струбцины. Уголок наклона на губках не является обязательным, он скорее служит для большего удобства. Поэтому величину наклона можете определить сами исходя из своих предпочтений. Автор сделал эту деталь длиннее, после чего использовал его же для нарезания наклонного угла для других деталей и других заготовок. Угол наклона в 15 градусов он посчитал наиболее универсальным.
При использовании столярного уголка необходимо принимать во внимание тот факт, что крутизна наклона линии составляет 50 мм на 70 мм. Уголок должен быть установлен на расстоянии в 12 мм либо по центру в заготовке с шириной 25.4 мм. При таком подходе автор рекомендует сначала срезать угол, а затем нарезать губки для струбцины до длинны 102 мм. Эти подготовительные этапы позволят вам уменьшить шансы сделать какие-либо ошибки и испортить заготовку, а значит, сэкономят материалы и ваше время.
После завершения нарезки заготовок для губок струбцины, автор разделил их на две группы: одну группу он пометил как губки А, а вторую как губки В.
Разделение на две группы необходимо, так как губки будут иметь разное крепление. Поэтому будет отличаться и работы по сверлению отверстий для них, проще это понять схему различия крепления из фотографий уже готовой струбцины.
Шаг четвертый: работа над губками В.
Для начала была проведена разметка под сверление губок из обеих групп. Необходимо разметить два отверстия диаметром 6 мм для штырей, которые будут стягивать губки. Два отверстия диаметром 6 мм должны быть расположены на внутренней и верхней поверхности губок, проходя их насквозь. Первой отверстие находится на расстоянии в 19 мм от прямоугольного края губки и расположено в 9.5 мм от каждой стороны. Второй отверстие отмечается на расстоянии в 44 мм от прямоугольной (задней) стенки губки и так же расположено по центру относительно других сторон. После чего губки В откладываются в сторону.
Шаг пятый: доделывание губок из группы А.
Губка А несколько отличается от губки В. Губка А имеет два дополнительные отверстия под цилиндрические гайки, через которые будут проходить пруты для стягивания губок струбцины.
Поэтому в каждой губке А было просверлено по два отверстия диаметром 12 мм через одну сторону, как это показано на картинке. Первое отверстие диаметром в 12 мм должно быть расположено на расстоянии 19 мм от задней стенки губки и на равноудаленном расстоянии от верхней и нижней граней губки. Второй отверстие 12 мм должно быть расположено на расстоянии в 44 мм от задней стенки и так же равноудалено от верхней и нижней граней. Таким образом, должен получиться набор губок с двумя отверстиями по центральной линии внешних плоскостей губок, а так же с двумя отверстиями для штырей диаметром 6 мм с внутренней стороны губок.
Шаг шестой: Шпильки с резьбой
В данном случае под цилиндрическими гайками подразумеваются круглые стальные детали с просверленными в них боковыми отверстиями с резьбой под 6 мм шпильку. Вероятно, такие гайки или нечто похожее можно купить, но автор решил изготовить их самостоятельно.
Для изготовления цилиндрических гаек потребовалась металлическая круглая заготовка диаметром в 12 мм. Из нее были нарезаны цилиндры длинной 19 мм, под толщину губок струбцины. Затем в каждом цилиндре сбоку по центру были сделаны отверстия, которые при помещении цилиндров в 12 мм отверстия на губках В, должны совпадать с отверстиями 6 мм на этих же губках В. После чего в отверстиях стальных цилиндров была нарезана резьба под углом 90 градусов на 20 витков при помощи метчика 6 мм.
Шаг восьмой: Создание фасок на ручках струбцины
Для того чтобы было проще и удобнее удерживать и закручивать ручки струбцины каждая из них будет иметь фаски. К тому же подобная деталь делает внешний вид инструмента более привлекательным, по мнению автора.
Для начала заготовка для ручки была закреплена, в данном случае в другой уже готовой струбцине. После чего автор произвел разметку в виде шестиугольника на внешней поверхности заготовки, а так же была сделана разметка в виде ограничивающих линий по боковым сторонам будущей ручки на расстоянии 3 мм от внешней плоскости ручки, так как это показано на картинке.
После чего при помощи острого резца были срезаны фаски и получена заготовка ручки с фасками.
Шаг девятый: создание выступа на ручках струбцины.
Чтобы на ручки была возможность накрутить гайку 12 мм, ручки нужно обрезать до диаметра чуть большего, чем отверстие гаек. Таким образом, резьба гайки будет надежно сцепляться с деревянным выступом ручки, обеспечивая достаточно надежное соединение. Было бы удобно обработать ручки на токарном станке для создания нужного диаметра выступа, но так же можно это сделать и вручную.
Для этого автор прижал упорную колодку к ограждению пилы, а гайку 12 мм использовал как ограничитель для глубины среза, а так же для обеспечения необходимого расстояния от ограждения. После чего была взята деревянная заготовка для каждой ручки и выполнены все необходимые надрезы.
Таким образом, получился рисунок который вы можете посмотреть на картинке выше. Срезав затем все лишние выступы, должна получиться ручка с готовым выступом под гайку.
Шаг десятый: обточка выступа ручек.
Для того чтобы одень на ручки 12 мм гайки, необходимо срезать все углы выступа и обточить выступ до нужного диаметра. Лучше всего перед этим потренироваться на какой-либо неудавшейся заготовке, чтобы понять до какой степени необходимо сточить выступ и не испортить другие заготовки.
Для этого заготовка должна быть жестко зафиксирована и сточена до идеальной цилиндрической формы. После чего аккуратно, чтобы не повредить заготовку, нужно накрутить гайку на выступ.
Шаг одиннадцатый: завершающий этап изготовления ручек.
Далее 6 мм гайки были накручены и затянуты на шпильке с резьбой, для того, чтобы надежно закреплять зажимное приспособление. При помощи напильника по металлу концы были слегка скруглены, для того, чтобы ручка могла гладко перемещаться. Необходимо соединить все таким образом, чтобы как минимум 2.5 см материала выступало из зажимного приспособления, после чего нужно вкрутить деревянную ручку как можно дальше. Для затягивания к основанию и выравнивания с ручкой, автор использовал стандартный гаечный ключ. Главное при этом не перетянуть и плавно отпускать гайку до тех пор, пока она не дойдет до упора. После чего ее нужно выровнять с ручкой.
Далее штифт вставляется в ручку. Для этого в центре гайки шпильки с резьбой было просверлено отверстие 2.38 мм, в которое при помощи молотка был вбит штифт.
Шаг двенадцатый: Завершение работ.
На этом этапе у вас должны быть уже сделаны все основные элементы устройства струбцины. Осталось правильно соединить все необходимые детали устройства вместе для получения готового изделия. Так же необходимо ошкурить поверхности, чтобы ликвидировать все острые края, после чего нанести финишное покрытие. Это завершающий этап сборки деревянных струбцин.
На этом этапе понадобятся резиновые перчатки, чтобы сначала втереть в поверхность немного олифы, а затем натереть деревянную поверхность струбцины воском. После чего струбцина будет готова к использованию и иметь приятный внешний вид.
Как сделать струбцину своими руками
Каждый столяр во время работы применяет струбцины, надежно фиксируя с их помощью заготовки. Сделать такое приспособление можно самостоятельно, причем вариантов исполнения существует несколько.
Струбцины бывают простые, универсальные и специализированные. Не так давно появился новый вид изделия – быстрозажимное. Такой элемент может сжать до 450 кг. Полезно будет изучить инструкцию по созданию струбцин для дерева своими руками.
Для чего нужен инструменте, его устройство и виды инструмента
Струбцина относится к дополнительным столярно-слесарным инструментам. Основным назначением струбцин является фиксация заготовки на опорной поверхности или нескольких заготовок для их склейки, следовательно, конструкция инструмента должна включать минимум два элемента: опорную поверхность и подвижную губку, оборудованную механизмом фиксации. Перемещение подвижной губки осуществляется, как правило, при помощи винта или рычага, что позволяет усилить сжатие и предотвратить обратный ход в процессе работы. В зависимости от специализации и конструктивных особенностей выделяют следующие виды струбцин:
Струбцины такого типа подходят для работы с крупными заготовками
Предметы фиксируются за счёт вспомогательного винта и шагового механизма
Стубцина подходит для работы с габаритными заготовками
Струбцины этого типа упрощают стыковку заготовок под прямым углом
Угловая струбцина с двухсторонним угловым блоком
Ленточная струбцина оснащена ленточным элементом, позволяющим зафиксировать заготовку по периметру
Такая струбцина используется редко из-за малой надёжности стыка
В домашних условиях чаще всего изготавливают струбцины первых трёх видов, так как они не слишком требовательны к материалам и технологиям производства, а также позволяют решать большинство бытовых задач, требующих применения вспомогательного инструмента.
Угловой вариант
Независимо от типа струбцины, она должна крепко зажимать детали для их соединения или обработки. Угловое столярное приспособление помогает скреплять заготовки из дерева под определенным углом (чаще всего 90°, но бывают и другие). Без этого не обойтись при сборке мебели и рамок.
Для того чтобы смастерить такую струбцину из дерева своими руками, потребуется следующие материалы:
Из фанеры вырезают квадратную дощечку со стороной см. На ней закрепляют два бруска под углом 90 °.
Важно! Угол должен быть отмерен с высокой точностью, поскольку от него зависит правильная фиксация деталей.
Вначале бруски приклеивают, затем зенкуют, просверливают дрелью отверстия и закручивают саморезы или другие крепежные элементы. От центра брусков проводят перпендикуляры – здесь будут проходить винтовые шпильки.
На расстоянии 20 мм от угловых крепят упорные бруски, выдерживая между ними промежуток. Он должен быть чуть больше ширины деталей, которые предстоит зажимать самодельной струбциной. Шпильки лучше вкрутить сразу, перед фиксацией упоров. Потребуется также вырезать подвижные колодки, которые будут соединены со шпилькой (при ее выкручивании заготовка будет прижиматься к угловому бруску).
Таким же способом делается струбцина из фанеры или листов ДСП. В ней вместо деревянных брусков берут толстый фанерный лист. Есть другие варианты изготовления своими руками струбцин, но принцип их сборки в целом схож.
Столярная струбцина
Такие конструкции, использующиеся в столярном деле, бывают следующих типов:
Первый вид делается из двух сосновых брусков, гайки с фиксатором, прутки, гайки в форме барашка с резьбой и упорные шайбы. Процесс изготовления весьма простой:
Второй вариант применяется в том случае, когда необходима оперативная фиксация небольших деталей. Изготовление ведется из небольших брусков и тонколистовой фанеры. Червячной системой выступают гайки для мебели и шпильки-воротки. Один упор неподвижен, крепим его на конце направляющей рейки, в которой вырезаем углубления для фиксации двигающегося механизма.
Есть как переносной, так и стационарный вариант такой конструкции, где нарезаются пазы для перемещения с креплением неподвижных упоров. Зажимом выступают мебельная гайка, шпилька и вороток. За счет этого можно работать с заготовками любых габаритов.
Самозажимная же конструкция имеет рычаг с эксцентриком на поворотном конце. Поворачиваем на определенный угол, автоматически получается быстрый зажим. Высота регулируется шпилькой на верстаке. Его изготавливают индивидуально для каждой матрицы, в зависимости от ее предназначения и цели проводимых работ.
Трубная струбцина
Сварка металлических труб торец в торец является сложной операцией. Более простой считается приварка трубы к готовой системе. Конструкция для таких случаев изготавливается из металлического уголка и стальных пластин. Фиксировать половинки такого устройства следует традиционным методом, а именно шпильками с резьбой. В результате можно получить достаточно простую и эффективную конструкцию, которая значительно облегчит работу при сварке труб с различными конструкциями.
Имеются и другие виды конструкций, среди которых кулачковые механизмы, ленточные и зажимы для проволоки, которые могут пригодиться для работ со специфическими конструкциями, включая особо хрупкие и тонкие. Однако их изготовление является предметом отдельных мастер-классов и статей на специализированных ресурсах.
Самодельные струбцины являются незаменимыми помощниками для любого мастера, работающего с металлическими и деревянными деталями и изделиями. Изготовить же их достаточно просто и весьма увлекательно. Здесь важно соблюдать технологию изготовления, найти оптимальные инструкции и видеоролики. Покупать же струбцины можно, но они могут в итоге не подойти из-за специфичности заготовок или работы. Именно поэтому следует изготавливать струбцины самостоятельно. Удачной работы с различными заготовками и изготовления самодельных быстрозажимных струбцин!
Деревянная универсальная струбцина своими руками
Проще всего сделать струбцину из деревянной планки и бруса. Дерево — достаточно демократичный материал, поэтому, если выполнить правильную разметку деталей и использовать надлежащие инструменты, то без особых усилий можно сделать зажим любого уровня сложности.
Для изготовления деревянной струбцины потребуются следующие инструменты и приспособления:
Все остальные операции можно сделать с помощью ручного инструмента. Разумеется, сверлить отверстия и нарезать пазы можно также и ручными дрелью и ножовкой, только достичь требуемого качества и точности изготовления с использованием ручных инструментов будет очень непросто.
Классическая F образная струбцина
Конструкция простейшей деревянной струбцины выглядит, как латинская буква F. Вертикальная и верхняя горизонтальная планка представляют собой одно целое – неподвижную направляющую, соединенную упором одной из губок. Центральная перемычка буквы F — это подвижная или ответная часть губок, которая приводится в движение ходовым винтом. Третья часть струбцины с приводным винтом изготавливается в съемном варианте. Зажим можно переставлять по длине направляющей планки, расстояние между губками сделать меньше или больше, насколько позволяет длина базовой рейки.
Общий вид струбцины приведен на фото.
Первоначально нужно сделать направляющую рейку. Для этих целей подойдет лиственница или еловая доска. Все остальные детали струбцины можно сделать из любой древесины, кроме мягких сортов, – тополя, липы, березы.
Важно! Для изготовления любых приспособлений и вспомогательной оснастки используют только бездефектную древесину. Если нет таковой, то лучше всего сделать струбцину из обычной фанеры толщиной 15-20 мм.
Базовую планку вырезают по длине будущего приспособления. На опорную неподвижную часть губок зажима приходится львиная доля нагрузки, поэтому лучше всего сделать направляющую из самой прочной древесины или применить небольшую хитрость.
По боковому торцу рейки вырезают полукруглый паз, в который укладывают стальной прут, диаметром 8-10 мм. С одной стороны конец загибается вокруг торца, на другом конце прут соединяют с неподвижной губкой гайкой, навернутой на предварительно нарезанную резьбу.
Неподвижную часть губок приклеивают к направляющей планке столярным клеем, после высыхания клея опорную поверхность тщательно подрезают по углу в 90о к направляющей планке. Эту деталь можно сделать клееной, или пропилить монтажный паз с помощью ручной циркулярной пилы.
Ответную или подвижную часть губок вырезают вместе с опорой под винт из одного бруска. Далее в обеих заготовках нужно сделать П-образные пропилы, позволяющие посадить детали на направляющую планку. После снятия заусенец заготовки устанавливают пакетом в сверлильный станок и сверлят отверстие под ходовой винт.
Если предполагается достаточно интенсивное использование струбцины, то в отверстие под винт необходимо запрессовать латунную трубку, сделать подшипник скольжения. В противном случае ходовой винт достаточно быстро разобьет отверстие на 2-5 мм, что сделает инструмент непригодным для работы.
Струбцина, собранная из дерева и стали
Деревянной струбциной удобно работать, если нужно сделать небольшой прижим, чтобы зафиксировать пакет из нескольких планок или склеить две детали. Если предполагается обработка бруса или доски столярным инструментом, рубанком или шлифмашиной, то струбцину для фиксации материала лучше всего сделать с металлической направляющей.
Процесс изготовления струбцины из дерева и стали выглядит следующим образом:
Остается собрать струбцину, переставляемую часть засверливают под фиксирующий болт, устанавливают болт или шпильку и затягивают гайкой. По окончанию сборки нужно сделать два-три холостых прогона, чтобы осадить стенки и облегчить вращение винта.
Деревянная струбцина для фиксации и стяжки наборов
В 40% случаев работы в столярной или мебельной мастерской требуют использования длинных струбцин для стягивания целых наборов или пакетов из планок, формирования мебельных щитов, столешниц и дверного полотна. Процесс изготовления струбцин для нужд стяжки практически не отличается от обычного деревянного F-образного приспособления.
В отличие от других схем приспособлений, струбцина для стяжки изготавливается из массивного бруса, сечением 50х50 мм и длиной не менее 100 см. В направляющей планке из бруса сверлят на станке ряд отверстий для перестановки ответной части губок.
Кроме того, потребуются три блока из дуба или бука, для того чтобы сделать неподвижную опору с ходовым винтом и две части губок — переставляемую и подвижную.
На ответной переставляемой опоре прорезают установочный паз и сверлят отверстие, в которое запрессовывается гайка под крепежный болт. Расстояние между опорами можно сделать больше-меньше, если губку переставить на следующее отверстие и зафиксировать ее болтом.
Деревянный зажим из деталей вешалки
Небольшое приспособление, очень напоминающее стягивающий тип струбцин, можно запросто изготовить из обычных костюмных плечиков. Деревянная основа вешалки изготавливается из двух одинаковых половинок трапециевидной формы.
Первым делом, чтобы изготовить зажим из вешалки, необходимо сложить две половинки плечиков в один пакет и зажать в тисках сверлильного станка.
Не раскрывая станочных тисков, потребуется сделать четыре отверстия диаметром 8 мм. Получаются две заготовки, в каждой из которых есть пара сквозных отверстий. Остается сделать зажим, для этого необходимо отрезать две шпильки с резьбой М8, длиной по 25 см каждая. Шпильки можно вклеить в одну из половинок или сделать симметричный вариант, как на фото.
Из зажима можно сделать фиксирующее устройство для склейки досок, удержания труб или стягивания пакета из нескольких планок.
Быстрая С образная струбцина для дерева
Кроме классических вариантов столярных струбцин и зажимов, в работе с мебелью и деревоматериалами приходится использовать малоразмерные фиксаторы. Одним из таких приспособлений является С-образная струбцина, изготовленная из дерева, фото.
Прежде чем сделать зажим, необходимо подыскать подходящую заготовку из дерева. С-образные струбцины требуют очень прочной древесины, поэтому для изготовления используют акацию, вяз или степной дуб. П-образный корпус вырезается болгаркой. При общем размере корпуса 100х100 мм ширина боковин должна быть не менее 2,5 см.
В одной из боковин нужно сделать сквозное отверстие диаметром 12 мм, в которое запрессовываются две стальные гайки, М8 или М6. Проще всего навернуть гайки на резьбовой шток, смазать клеем и вставить в отверстие. Нужно сделать несколько несильных ударов киянкой, чтобы гайки с небольшим натягом вошли в сквозное отверстие. Остается сделать ручку, и С-образная струбцина готова.
Для склейки досок (щита)
Зажимные струбцины нужны для фиксирования делянок, которые после высыхания клея используются для мебельных щитов. Такие изделия отличаются от простых своей длиной. Другими словами, они имеют большой размах губок. Если покупать в магазине такой материал, то придется выложить приличную сумму. Поэтому мастера предпочитают делать зажимные механизмы самостоятельно.
Струбцина быстрозажимная своими руками
Иногда в работе с деревом требуются струбцины, с помощью которых можно сделать фиксацию или прихват детали к рабочему столу или месту в течение буквально нескольких секунд.
Для того чтобы сделать быструю струбцину, потребуются деревянные доски или фанера толщиной 16-18 мм. Первоначально калька деталей переносится на дерево и вырезается с помощью электролобзика. В ведомых частях потребуется сделать пропилы под заход ответной детали.
По размеченным точкам осей нужно сделать отверстия диаметром 20 мм.
Из круглой заготовки вырезаются шарнирные оси, шлифуются и запрессовываются в отверстия. Получается конструкция струбцины, чем-то напоминающая ножницы. Для привода используется стандартный ходовой винт диаметром 6 мм.
Зажим для удержания и фиксации мелких деталей
Аналогичным способом можно сделать зажим для фиксации особо мелких деталей. Предварительно потребуется разметить и вырезать из ОСБ или фанеры две половинки устройства, похожего на пинцет или медицинский зажим.
Серповидные заготовки соединяются между собой с помощью деревянной оси, поэтому в каждой из деталей струбцины необходимо сделать отверстие соответствующего диаметра. Для корпуса зажима можно использовать ясень или ель, ось необходимо сделать из более твердого материала — дуба или бука.
Струбцина из прута арматуры и дерева
Используя арматурный прут, длиной 50-60 см и диаметром 8 мм, можно сделать очень прочную и одновременно легкую рамку универсального назначения.
В основе конструкции используется опорный деревянный блок из твердых сортов древесины. Размеры блока 150х50х30мм. Размеры могут изменяться в зависимости от толщины и радиуса изгиба арматурного прута. Крючок из куска арматуры можно согнуть тяжелым молотком на стальной трубе. Изгиб нужно сделать так, чтобы согнутая арматура была плоской.
Далее в блоке сверлится сквозное отверстие 7,5 мм, и забивается готовый арматурный крюк, по линии нужно сделать отверстие под ходовой винт и собрать струбцину.
Ленточная универсальная струбцина
Одна из наиболее интересных необычных конструкций струбцин использует в качестве силового элемента толстый ремень из полиэфирной ткани. Ленточная струбцина используется там, где необходимо равномерно стянуть несколько деталей.
Чтобы изготовить ленточную струбцину, необходимо сделать угловые элементы и устройство для натяжения полиэфирного ремня. Три уголка вырезают из обычной сосны по распечатанной кальке. Четвертый элемент – натяжное устройство изготавливается из двух блоков и натяжного винта.
Лента пропускается вокруг блока, если выкручивать винт ключом, расстояние между блоками увеличивается, и ремень устройства натягивается, прижимая все четыре блока к детали.
Принцип действия
Принцип работы струбцины очень простой. Необходимо развести крайне губки таким образом, чтобы они были друг от друга на расстоянии на 3 см большем, чем ширина щита, который будет установлен. Далее нужно зафиксировать их на трубе. Для этого зажимают гайки, которые расположены по краям. Заготовки необходимо положить на трубки и заклеить клеем. Затем их нужно стянуть между собой при помощи вращения «барашка».
При умении пользоваться болгаркой и сварочным аппаратом можно сделать такую же струбцину для склеивания дерева из металла.
Для поддержания плоскости делянки трубками рекомендуется устроить струбцины в шахматном порядке. Главным преимуществом такого инструмента является простота изготовления и эксплуатации.
Кулачковые быстрые струбцины
Зачастую деталь или заготовку в струбцине необходимо зафиксировать быстро, причем сделать зажим без лишних движений. Например, при сушке или окрашивании партии панелей или рамок. Для этих целей лучше всего сделать специализированное приспособление с кулачковыми зажимами, фото.
Отличие данного приспособления заключается в том, что вместо традиционного ходового винта на вертикальных губках зажима устанавливают эксцентрики из фанеры.
Для этого на деревянных стойках предварительно необходимо сделать пропил по толщине эксцентрика.
Далее ставят эксцентрики, засверливают оси, выравнивают, для того чтобы можно было зажим поджимать пальцем, и собирают приспособление.
Специальные конструкции струбцин
Освоив навыки изготовления струбцин простой формы, можно совершенствовать их и делать приспособы для соединения сложных деталей.
Встречаются самодельные струбцины, сделанные из деревянной вешалки, которую распиливают на части. Комбинируют дерево и сталь, выполняют более удобные ручки, позволяющие быстро закручивать винт. Это особенно важно, если надо часто менять положение или использовать несколько струбцин одновременно. В случае сложных заготовок можно вначале вырезать их из бумаги, а затем перенести на фанеру.
Хотя более надежными являются сварные изделия из металла, деревянные конструкции тоже применяют не только для столярных, но и для токарных, плотницких работ. Не нужно иметь особых навыков для создания струбцины. Сделать такое изделие из дерева можно в неограниченном количестве своими руками. Потребуется лишь уделить процессу изготовления определенное время.
Телескопический раскладной зажимной хомут
В основе идеи телескопического приспособления для зажима используется набор труб, входящих друг в друга с минимальным зазором, как у раскладной удочки, и набора кольцевых хомутов с винтовым фиксатором.
От каждой трубы отрезают колечко, к которому приваривается брусочек металла с нарезанной резьбой. Завернутый винт или болт фиксирует трубу, расположенную внутри, что позволяет зажать всю конструкцию в одну раздвинутую штангу.
Стойки для набора струбцин
Рабочие приспособления и струбцины в первую очередь должны храниться в специально отведенном месте. Вместо сваленного кучей инструмента, из которого сложно найти и выбрать необходимое устройство, лучше всего сделать несколько разрезных стоек или полок. В этом случае на то, чтобы быстро выбрать несколько наиболее подходящих по размеру и устройству струбцин, уйдет всего лишь пара минут, а не полдня, как ранее.
Импровизированные зажимы
Зачастую в столярной работе или при сборке деревянных конструкций не хватает времени на изготовление полноценных струбцин и зажимов. Тогда на помощь приходит смекалка и опыт.
Например, заготовку круглого сечения можно зафиксировать с помощью нескольких колец, набитых на рамку.
Арматурный прут или водопроводную трубу можно зажать с помощью импровизированной струбцины из нескольких брусков и скотча.
Обычный фиксирующий шнур багажника поможет стянуть подобно ленточному зажиму набор из десятка деревянных планок.
Из шприца-пистолета для герметика и скотча можно легко сделать настоящий зажим под доску.
Заключение
Многообразие существующих схем приспособлений и струбцин позволяет зажимать что угодно и в каких угодно условиях. Можно сделать целый комплекс из зажимов различной формы и размеров. Большинство мастеров даже при немалом опыте работы с древесиной предпочитают пользоваться зажимами. По их словам, это залог того, что работа будет выполнена в срок и, главное, качественно.
