Chevrolet Lacetti SW «LACETT» › Бортжурнал › Установка комплекта электроскладывания боковых зеркал
Очень давно хотел установить данную опцию в свой автомобиль, но боялся лезть в свой чрезмерно натыканный разъём водительской двери.Так бы эта опция и была бы в мечтах если б не приезд Олега Legazoid в Киев и не его согласие мне помочь осуществить мою мечту. Начали с ним согласовывать необходимые комплектующие для данного апгрейда. И тут появились первые трудности. На Укр авто лежали никому не нужные зеркала с электроскладыванием ( 6 левых и 14 правых) Лежали аж с 2008 года и никому не были нужны пока на форуме lacetti.com.ua не появились в продаже блоки управления электроскладыванием (96550552). Тут случилось самое интересное. Все 6 левых зеркал тут же разобрали (на разборке тонко намекнули что забрали «перекупы» чтоб при начальной стоимости в 1080 гривен после нового года продать по 3600 и выше). Понимая что моя мечта пролетает мимо я начинаю судорожно искать в интернете где купить левое зеркало с электроскладыванием и по совету Олега Legazoid выхожу на сайт тюнинга rvg-trade.com.ua и там нахожу комплект который мне нужен за 3600 (шел без кнопки складывания, если с ней то необходимо было ждать 2-3 дня). Подсчитав все за и против было решено брать пока доллар не взлетел еще выше что автоматически делало установку этого апгрейда не осуществимым. P.S. Официалы готовы были привезти левое зеркало за 3200 из кореи, правое стоило под 1000, блок управления можно было взять за 600.
Договорившись с Олегом об установке поехал я на Киев. Олег попросил заехать на Радиобазар купить SMD кнопку. лучше б я туда не ездил. Простоявши в пробках и тягучках и купив кнопку приехал я к нему в 14:00 вместо 11. К моей радости Олег вошел в ситуацию и ничего не сказавши начал установку. Понимая что стоять над головой у человека долгое время нет смысла, я уехал и приехал аж поздно вечером (в 22.00). Поэтому фоток установки у меня нет.Уехал я от него на готовой машине аж в начале первого ночи 🙂 (правда потом вернулся назад (забыли ключ от гаража). Дома я оказался в начале третьего ночи.
Олежке спасибо большое за работу и зато что по мере сил и времени он навел порядок по электрической части в моем автомобиле.
www.drive2.ru/l/288230376152382297/ ссылка как сделать кнопку складывания зеркал своими www.drive2.ru/l/288230376152687815/ установка механической части электроскладывания
www.drive2.ru/l/4899916394579229941/ Блок управления электроскладыванием и схема подсоединения
забыл уточнить что складывание я поставил на сигнализацию. Поэтому при постановке на сигналку зеркала складываются, при открытии расскладываются.
Зеркала Шевроле Лачетти: как снять и отрегулировать
Работу проводим при ремонте или замене зеркала. Операции показываем на левом зеркале. Правое зеркало снимается аналогично.
Chevrolet Lacetti Снятие наружного зеркала заднего вида
Защитив обивку двери тонким картоном, двумя отвертками поддеваем облицовку наружного зеркала
Нажав фиксатор, отсоединяем колодку проводов от блока управления зеркалами.
Нажав фиксатор, отсоединяем колодку проводов от наружного зеркала.
Крестообразной отверткой или головкой «на 10» отворачиваем три болта крепления наружного зеркала…
и вынимаем блок управления зеркалами.
Для снятия зеркального элемента аккуратно поддеваем его фиксаторы
и отводим зеркальный элемент.
Отсоединяем разъемы проводов подогрева. Собираем и устанавливаем наружное зеркало заднего вида в обратной последовательности.
Снятие и регулировка фар Шевроле Лачетти
Снятие передних блок фар на Лачетти седан производится из подкапотного пространства. Вам необходимо открутить 2 болта, которые расположены в верхней части фары (как на фото).
А также 1 гайку в нижней части фары с задней ее стороны. Эту гайку удобнее откручивать именно головкой на 10 мм.
Если вам помешается заливной патрубок омывайки, то можно его снять, сложностей возникнуть не должно.
Для снятия фар на Лачетти хэтчбэк необходимо будет снять декоративную облицовку радиатора, так как под ней скрывается одно из креплений.
После того как все крепления отвернули, аккуратно снимаем фару и отсоединяем все колодки. Конечно колодки можно отсоединить заранее, но как показывает практика это несколько неудобнее.
Артикул оригинальных блок фар на Лачетти хетчбэк — левая GM 96458811, правая GM 96458812
Артикул оригинальных блок фар на Лачетти седан/универсал — левая GM 96499865, правая GM 96499866
Регулировка фар на Лачетти
Для того чтобы отрегулировать фары на Лачетти необходимо направить автомобиль на стену (например гаражную) и чтобы поверхность, на которой стоит автомобиль, была ровная.
Автомобиль должен находиться от стены на расстоянии 5 метров.
Электрокорректор фар устанавливаете на «0», открываете капот, включаете ближний свет фар, одну из фар закрываете чем либо, либо просто отключаете и приступаете к регулировке.
Регулировка фар производится через специальные отверстия, либо с обратной стороны фар (смотрите изображение ниже).
Левая фара Лачетти хэтчбек
Правая фара Лачетти хэтчбек
Также на самой фаре указано куда необходимо вращать регулировочный винт чтобы фара поднималась (UP), либо опускалась (DOWN)
Также данный финт можно вращать несколькими способами.
Расположение регулировок на седане и универсале
Также ниже размещена схема, по которой вы можете отрегулировать фары. Но по опыту, большинство владельцев ограничиваются регулировкой «на глаз».
Итак, высота h — равна 1065 мм, расстояние l — 1275 мм
Основная сложность заключается в постановке автомобиля строго перпендикулярно к стене и определении центральной (осевой) линии «O».
Лампы применяемые в Шевроле ЛачеттиПредохранители Шевроле ЛачеттиЗамена ламп в задних фонарях Лачетти седан Снятие и регулировка фар Шевроле Лачетти Ссылка на основную публикацию
Зеркала Шевроле Лачетти: как снять, регулировка
Автомобиль Chevrolet Lacetti, как и другие машины комплектуется боковыми зеркалами. Задача этих элементов заключается в улучшении обзора для водителя.
Кроме того, зеркало является обязательным элементом комплектации автомобиля. Правый элемент предназначается для удобного смещения машины в правую полосу при выполнении поворота на право.
А левое – является основным элементом обзора. Поскольку именно с его помощью предотвращаются большинство дорожно-транспортных происшествий.
Обратите внимание! Чем меньше «мёртвая» зона у зеркал, тем больше шансов избежать столкновения и обнаружить транспортное средство до совершения обгона.
Разновидности
Для автомобиля Chevrolet Lacetti, как и для других машин существует два наружных зеркала заднего вида, или боковые, а также внутреннее зеркало заднего вида.
Все эти элементы внешне очень похожи, а вот по своим опциям имеют различия. Существует несколько вариантов наружных деталей:
Оригинальные элементы имеют артикул CVLAT04. Дальнейшее различие идёт по номеру, который составляет от 450 до 460. Стоимость зеркал также варьируется и зависит от вида выбранного элемента. Средняя цена зеркал составляет 1 500 рублей. Бывают экземпляры, стоимость которых составляет 3 000 рублей.
Процедура установки и замены зеркал
С течением времени каждый элемент автомобиля следует ремонтировать, либо менять. Конкретных временных рамок для замены зеркал производителями не указано. Поэтому проводить эту процедуру следует по мере необходимости.
Причинами износа зеркал являются:
Процесс замены зеркал не требует особых усилий. Каждый владелец в состоянии самостоятельно провести замену этого элемента.
Демонтаж зеркал состоит из нескольких этапов.
Ремонтные работы боковых зеркал заднего вида не требуют наличия определённых навыков и профессионального оборудования. Однако если владелец не уверен в своих силах, то он всегда может обратиться в сервис технического обслуживания. Квалифицированные механики смогут устранить повреждения и осуществить замену зеркального элемента быстро и за приемлемую стоимость.
Правила эксплуатации
Поскольку повреждения зеркал доставляют массу неудобств владельцам, то для их предотвращения рекомендуется следовать элементарным правилам эксплуатации:
Эти простые правила позволят предотвратить возникновение непредвиденных повреждений.
Неисправности подогрева заднего стекла и электрозеркал
Проверка линий сетки обогрева заднего стекла
Если в ходе эксплуатации было замечено, что одна из линий сетки не работает, обнаружить разрыв можно, выполнив следующие действия. Если не работает ни одна из линий сетки, перед началом ремонта следует провести полную диагностику системы.
Примечание: Прикасаться контактами вольтметра к линии сетки следует с осторожностью. Если контакты приложить грубо, можно поцарапать сетку, что приведет к разрыву цепи.
Система обогрева наружных зеркал заднего вида
Показывает ли омметр указанное значение?
Наружные зеркала заднего вида с электроприводом
Наружные зеркала заднего вида с электроприводом не регулируются
Chevrolet Lacetti 5D Послушная › Logbook › Зеркала с электроприводом и подогревом взамен механических без подогрева
На моём Вагоне более богатая комплектация, и среди прочего есть зеркала с электроприводом и подогревом, а в Послушной, которую водит любимая жена (и я иногда), такой нужной при её росте 163см функции нет, и это проблема.
С завода авто идёт с механическими зеркалами без обогрева 95947446 A3 (левое) и 95947516 A4 (правое), и проводкой дверей 96409095 HP и 96613931 WE соответственно.
Копаемся в каталогах, находим нужные артикулы, ищем необходимые новые и не очень запасные части.
1. Итак, начнем с блока регулировки и правой заглушки:
96428818 рамка зеркала внутренняя правая в сборе 230руб (либо только накладка 96546864 150руб)
96428816 блок регулировки зеркал со складыванием в сборе 600руб (CDX 48, 35, 19 &DL7) (в составе блок 96546914)
96428815 блок регулировки зеркал без складывания в сборе 700руб (SE, SX, CDX 48, 35, 19 &DL6) (в составе блок 96546913)
Тут два парадокса:
1. Блок в сборе с кнопкой складывания дешевле обычного на 100р
2. Блок в сборе по цене одинаков или дешевле самого джойстика.
Поэтому взял именно блок регулировки в сборе с кнопкой складывания (а мало ли).
2. Затем ищем на разборках электрозеркала в любом состоянии с живыми моторчиками
3. Потом покупаем зеркальные элементы.
4. Достаём с полки запылённые крышки зеркал Kabis с повторителями поворотов (около 3300р), приобретенные у Азиза persch
5. И чтобы всё это связать проводами — покупаем на avtorazborka77.ru соответствующую проводку дверей.
Заказывал левую и правую — а приехали обе левые…
96409099 [HT] LH (LHD) (CDX) (48, 35) (&AA7 &AU3 &DL6 &LHD &UW6 /UX8)
24 из 33 возможных контактов
4ЭСП
800р
96418000 [VA] LH (LHD) (SE, SX) (19) (&AU3 &A32 &BAH &DL6 &LHD &UQ4)
19 из 33 возможных контактов
2ЭСП
400р
Так что будем переделывать левую в правую и всё заработает как надо. Ни в одной проводке нет разъёма под кнопку ЦЗ (((
Опции проводки двери 96409099:
&AA7 ОКНО С ЭЛ. ПРИВОДОМ, БЫСТРОЕ ОТКРЫВАНИЕ ОКОН С ЭЛЕКТРИЧ. ПРИВОДОМ
&AU3 УПР. БЛОКИР., БОК. ДВЕРЬ, ЭЛЕКТР.
&DL6 НАРУЖН. ЗЕРК. ЛЕВ. И ПРАВ., ДУ, ЭЛЕКТ., СКЛАД. ВРУЧНУЮ, ЦВЕТН.
&UW6 СИСТЕМА ДИНАМИКОВ 6, НА ЗАКАЗ
/UX8 СИСТЕМА ДИНАМИКОВ 8, ЛЮКС
Опции проводки двери 96418000:
&AU3 УПР. БЛОКИР., БОК. ДВЕРЬ, ЭЛЕКТР.
&A32 ОКНО С ЭЛ. ПРИВОДОМ, ПЕРЕДН. ДВЕРЬ ЭЛЕКТР., ОКОН
&BAH ОБОРУД., СИСТЕМА БЕЗОПАСНОСТИ, ИММОБИЛИЗАЦИЯ, ЭТАП 2 СИСТЕМА ИММОБИЛИЗАЦИИ ВТОРОГО УРОВНЯ
&DL6 НАРУЖН. ЗЕРК. ЛЕВ. И ПРАВ., ДУ, ЭЛЕКТ., СКЛАД. ВРУЧНУЮ, ЦВЕТН.
&UQ4 СИСТЕМА ДИНАМИКОВ 4, БАЗОВАЯ СИСТ ДИНМК BOSE
Ребятам, которые хотят просто установить механические зеркала с подогревом — вот отличная запись товарища ITK1
Chevrolet Lacetti SW *** NUBIRA LUX *** › Бортжурнал › Зеркала и зеркальные элементы Lacetti. ВСЕ существующие на земле + обновленные KABIS
Очень часто спрашивают подсказать артикул стекляшек зеркал. Или зеркал в сборе.
Последней каплей была просьба Ну и по просьбе многоуважаемого Максима mkovalenko сел собрать всю информацию по этой теме в один текст.
Ну и куда же без расследований и кладоискательств — многие таких деталей никогда в жизни не видели ))))
1. СТЕКЛЯШКИ ЗЕРКАЛ LACETTI (ШИРОКИЕ И УЗКИЕ)
Сначала, для облегчения восприятия общего перечня, дам все артикулы одним списком:
93745933 L (LHD) 2010-2012 (&DG2)
93745934 R (LHD) 2010-2012 (&DG2)
93745935 L (LHD) 2010-2012 (&DL6 /DL7 &Z5U)
93745936 R (LHD) 2010-2012 (&DL6 /DL7 &Z5U)
93745937 L (LHD) 2010-2012 (&DL6 /DL7 &Z5U &DQA)
93745938 R (RHD) 2010-2012 (&DL6 /DL7 &Z5U &DQA)
96545744 L (LHD) 2003-2009 (&DM6)
96545747 R (LHD) 2003-2009 (&DM6)
96545745 L (LHD) 2003-2009 (&DM4 /DM7 &D40)
96545750 R (LHD) 2003-2009 (&DM4 /DM7 &D40)
96546798 L (LHD) 2003-2009 (&DM4 /DM7 &D40 &DMA)
96546801 R (RHD) 2003-2009 (&DM4 /DM7 &D40 &DMA)
96545752 L (RHD) 2003-2009 (&DM6)
96545753 L (RHD) 2003-2009 (&DM4 /DM7 &D40)
96545754 R (RHD) 2003-2009 (&DM6)
96545755 R (RHD) 2003-2009 (&DM4 /DM7 &D40)
96546911 L (LHD)
96546912 R (LHD)
96546541 R (LHD) 2003-2006 (&DM6)
96546542 R (LHD) 2003-2006 (&DM4 /DM7 &D40)
96545748 R (LHD) 2003-2007 (&DM6) 2003-2007
96545751 R (LHD) 2003-2007 (&DM4 /DM7 &D40)
Теперь подробнее, и с текстовым описанием и местами с картинками.
Артикулы объединил парами для облегчения поиска.
1.1 СТЕКЛЯШКИ ШИРОКИХ ЗЕРКАЛ (2010-2012 годы)
1.1.1 Широкие ручные сферические без обогрева
93745933 L (LHD) 2010-2012 (&DG2)
93745934 R (LHD) 2010-2012 (&DG2)
1.1.2 Широкие электро сферические с обогревом

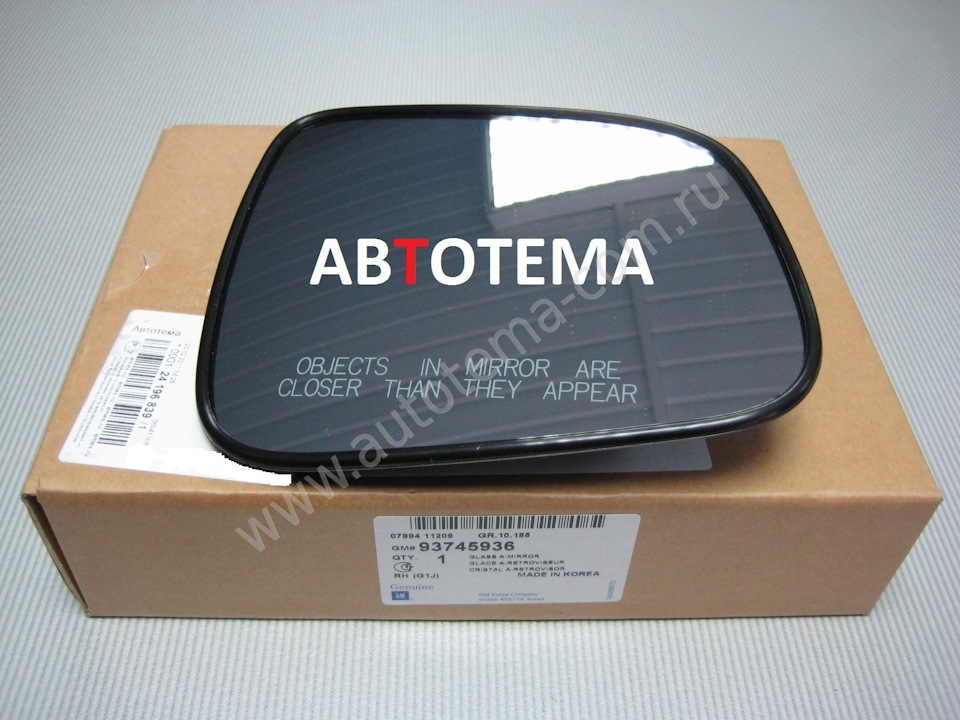

93745935 L (LHD) 2010-2012 (&DL6 /DL7 &Z5U)
93745936 R (LHD) 2010-2012 (&DL6 /DL7 &Z5U)
1.1.3 Широкие электро Асферические с обогревом
93745937 L (LHD) 2010-2012 (&DL6 /DL7 &Z5U &DQA)
93745938 R (RHD) 2010-2012 (&DL6 /DL7 &Z5U &DQA)
1.2 СТЕКЛЯШКИ УЗКИХ ЗЕРКАЛ (2003-2009 годы)
1.2.1 Узкие ручные без обогрева

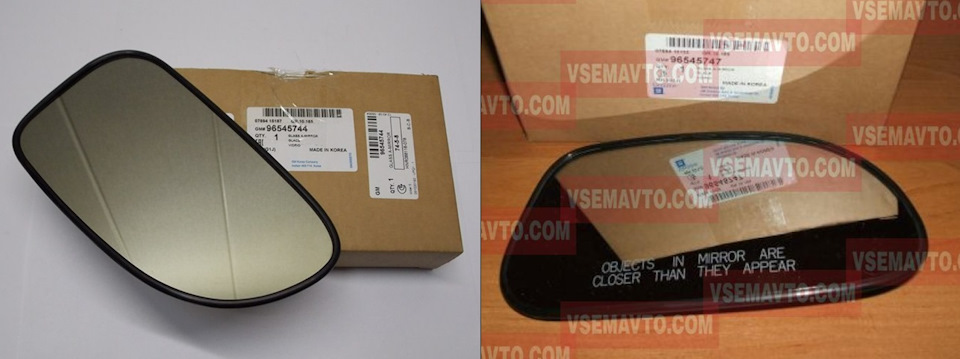

96545744 L (LHD) 2003-2009 (&DM6) — простое
96545747 R (LHD) 2003-2009 (&DM6) — сферическое
1.2.2 Узкие электро с обогревом

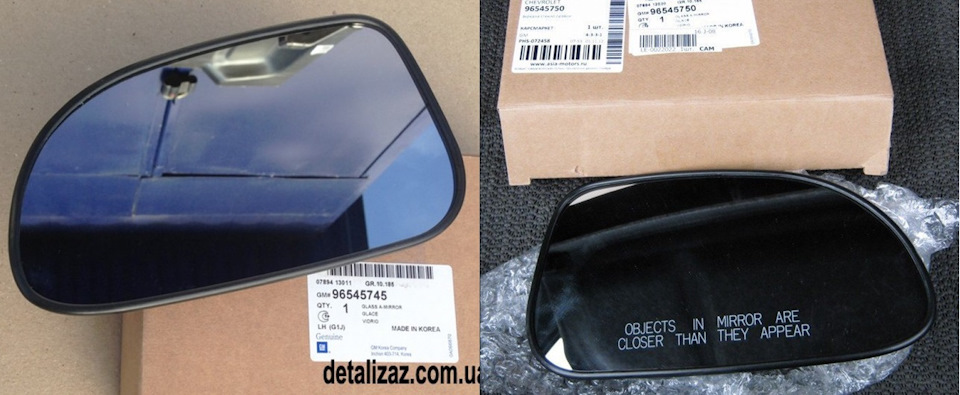

96545745 L (LHD) 2003-2009 (&DM4 /DM7 &D40) — простое
96545750 R (LHD) 2003-2009 (&DM4 /DM7 &D40) — сферическое
1.2.3 Узкие электро Асферические с обогревом (спасибо за фото Алексею ultra-lammer и его красному телефону)
96546798 L (LHD) 2003-2009 (&DM4 /DM7 &D40 &DMA)
96546801 R (RHD) 2003-2009 (&DM4 /DM7 &D40 &DMA)
1.2.4 Узкие без обогрева — ПРАВЫЙ РУЛЬ (без фото, не интересно)
96545752 L (RHD) 2003-2009 (&DM6)
96545753 L (RHD) 2003-2009 (&DM4 /DM7 &D40)
96545754 R (RHD) 2003-2009 (&DM6)
96545755 R (RHD) 2003-2009 (&DM4 /DM7 &D40)
Дальше — интереснее.

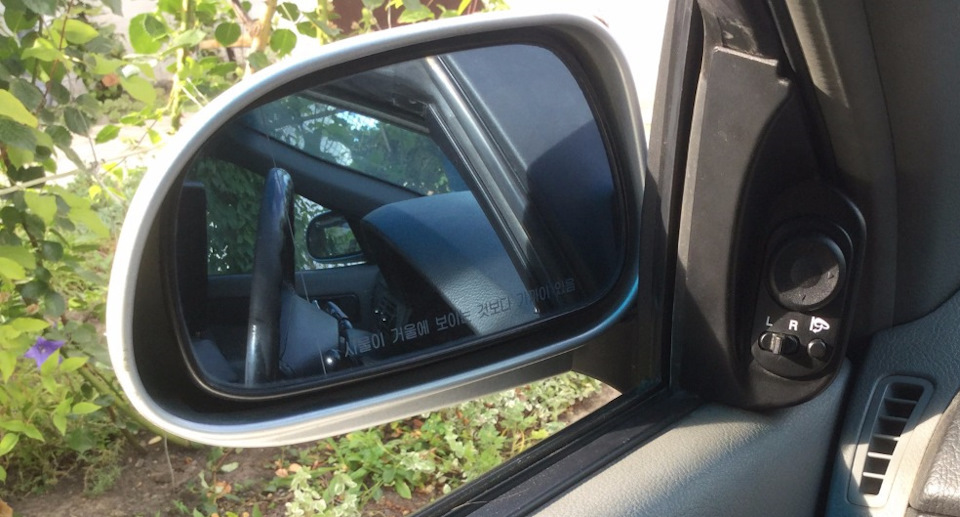

1.2.5 КОРЕЙСКИЕ СТЕКЛЯШКИ С АНТИБЛИКОМ
96546911 L (LHD) 2003-2009
96546912 R (LHD) 2003-2009
Про них можно почитать в записи Влада vladb2016 Зеркальные элементы с антибликом GM 96546911 (LH) и 96546912 (RH) (я тоже поучаствовал в этой попытке поймать удачу — у нас не вышло…)
Так что ПОКА уникальная левая корейская стекляшка с изломом и антибликом как у Петра trusardi13 в розыске (есть еще два артикула — их оставил для следующего расследования, ха-ха-ха).
Зеркала со складыванием на Lacetti (Power Folding)
А вот что раскопал дальше — вообще удивился… Оказывается есть и такое!

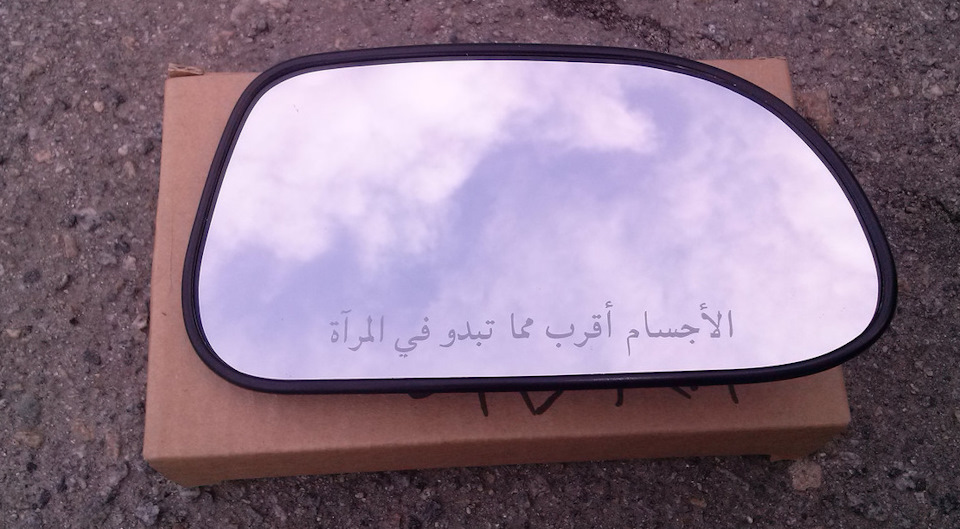

1.2.6 АРАБСКИЕ СТЕКЛЯШКИ (опция &VB4 / &GFS)
96545748 R (LHD) 2003-2007 (&DM6) 2003-2007
96545751 R (LHD) 2003-2007 (&DM4 /DM7 &D40)
1.2.7 ПОЛЬСКИЕ СТЕКЛЯШКИ (опция &XPL) — если появление стекляшек с арабской письменностью, учитывая большое количество жителей того региона, я понимаю, то наличие стекляшек на польском языке — не понимаю… Поляков 38,5 млн. человек. Россиян 150 млн. человек — почему нет зеркал на кириллице.

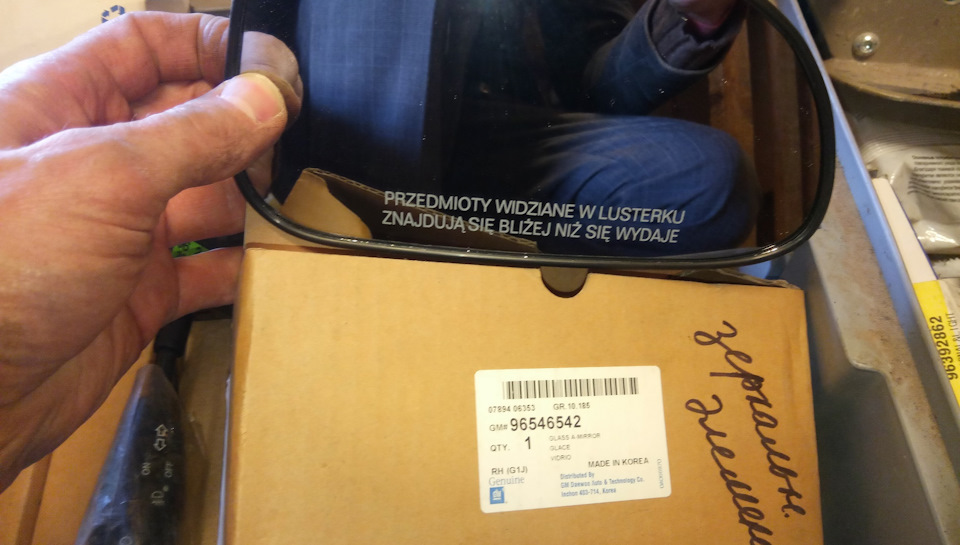

96546541 R (LHD) 2003-2006 (&DM6)
96546542 R (LHD) 2003-2006 (&DM4 /DM7 &D40)
Фотка сделана мной. Такая стекляшка лежит в Казани.
2. ЗЕРКАЛА В СБОРЕ ШИРОКИЕ И УЗКИЕ
Далее зеркала с сборе. Просто список. Без картинок (не интересно).
2.1 Широкие зеркала в сборе (2010-2012)
95947446 L LHD (&DG2 &DP5)
95947516 R LHD (&DG2 &DP5)
95947438 L LHD (&DG2 &DQ9)
95947507 R LHD (&DG2 &DQ9)
95947440 L LHD (&DL6 &DQ9 &Z5U)
95947506 R LHD (&DL6 &DQ9 &Z5U)
95947436 L LHD (&DL6 &DQA &DQ9 &Z5U)
95947437 L LHD (&DL7 &DQA &DQ9 &Z5U)
95947511 R LHD (&DL7 &DQ9 &Z5U)
95947453 L RHD (&DG2 &DP5)
95947521 R RHD (&DG2 &DP5)
95947442 L RHD (&DL6 &DQ9 &Z5U)
95947513 R RHD (&DL6 &DQ9 &Z5U)
95947443 L RHD (&DL7 &DQ9 &Z5U)
95947514 R RHD (&DL7 &DQA &DQ9 &Z5U)
95947515 R RHD (&DL6 &DQA &DQ9 &Z5U)

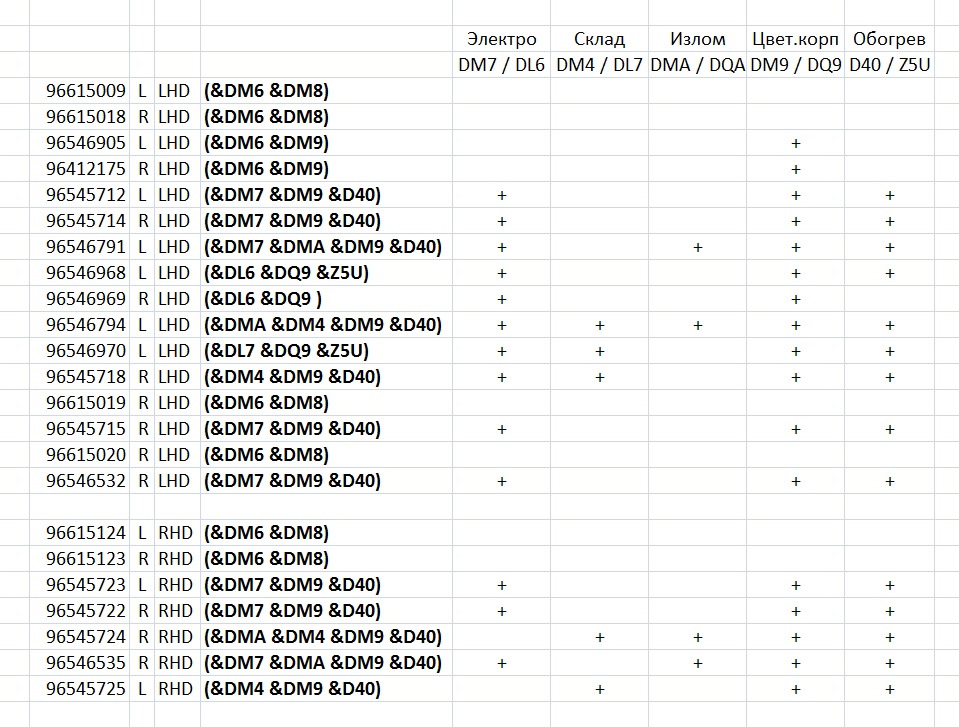

2.2 Узкие зеркала в сборе (2003-2009)
96615009 L LHD (&DM6 &DM8)
96615018 R LHD (&DM6 &DM8)
96546905 L LHD (&DM6 &DM9)
96412175 R LHD (&DM6 &DM9)
96545712 L LHD (&DM7 &DM9 &D40)
96545714 R LHD (&DM7 &DM9 &D40)
96546791 L LHD (&DM7 &DMA &DM9 &D40)
96546968 L LHD (&DL6 &DQ9 &Z5U)
96546969 R LHD (&DL6 &DQ9 )
96546794 L LHD (&DMA &DM4 &DM9 &D40)
96546970 L LHD (&DL7 &DQ9 &Z5U)
96545718 R LHD (&DM4 &DM9 &D40)
96615019 R LHD (&DM6 &DM8)
96545715 R LHD (&DM7 &DM9 &D40)
96615020 R LHD (&DM6 &DM8)
96546532 R LHD (&DM7 &DM9 &D40)
96615124 L RHD (&DM6 &DM8)
96615123 R RHD (&DM6 &DM8)
96545723 L RHD (&DM7 &DM9 &D40)
96545722 R RHD (&DM7 &DM9 &D40)
96545724 R RHD (&DMA &DM4 &DM9 &D40)
96546535 R RHD (&DM7 &DMA &DM9 &D40)
96545725 L RHD (&DM4 &DM9 &D40)
Так вот, корпуса узких зеркал имеют заводской артикул KABIS KLM-134
По какой-то причине их нет на официальном сайте KABIS.
Ссылка на сайте корейской торговой площадки
Стандартные цвета окраски — Серебро(92U), Белый (11U), Черный Жемчужный (87U).

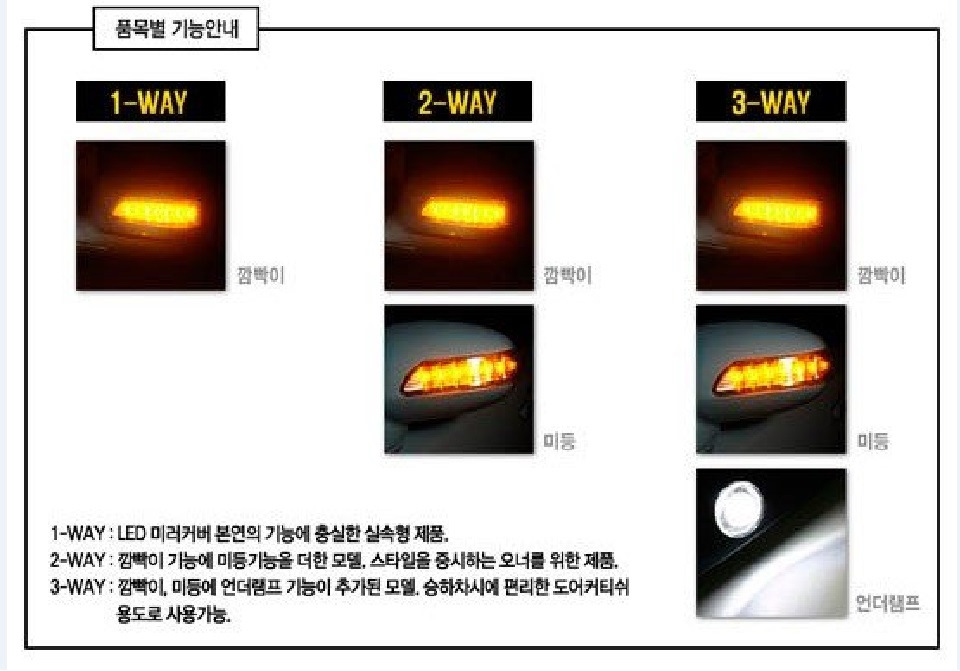

Простая версия (с поворотником) в Корее стоит 110000 вон (6200 рублей).

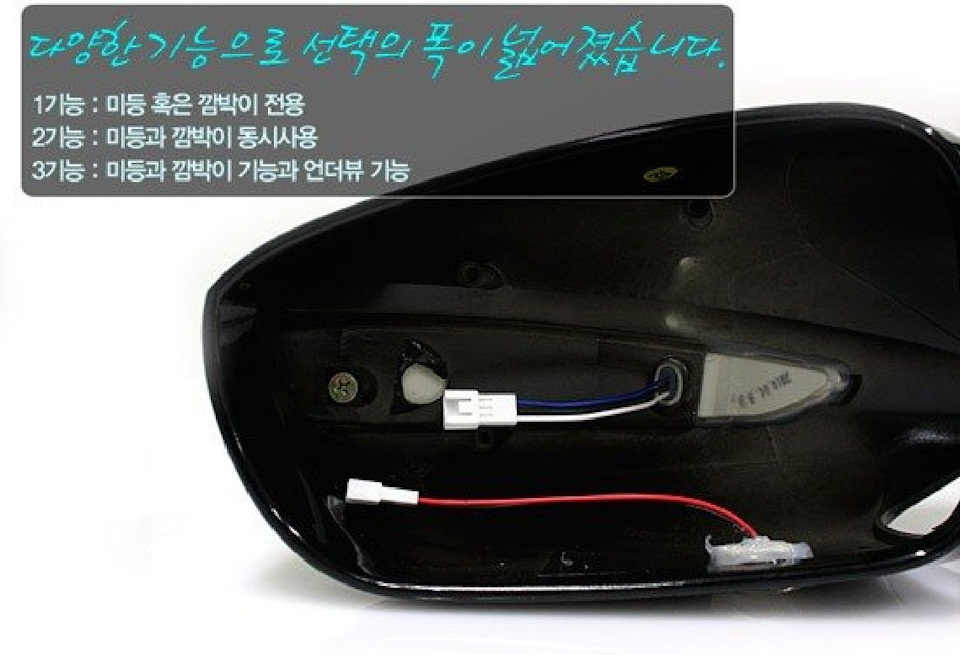

Версия 2WAY (поворотник+габарит или поворотник+подсветка) — плюс 10000 вон.
Версия 3WAY (поворотник+габарит+подсветка) — плюс 20000 вон.
