Alex350110 › Блог › Жучок вместо предохранителя — и последствия его применения. Не колхозьте проводку.
Текст не мой, но очень наглядно показывает последствия безалаберности и надежды на авось. А если проще не колхозьте проводку!
Жучок вместо предохранителя — и последствия его применения
Перед прошлыми выходными, точнее в пятницу, настиг меня неприятный сюрприз. Вот его последствия…
После окончания рабочего дня вышел на стоянку, завел машину, включил печку на обогрев и пошел закрывать кабинет.
Через минут пять возвращаюсь и наблюдаю, как под лобовым стеклом невесело пляшут огоньки.
Благо рядом огнетушитель был, ОУ-5.
Несколько секунд и возгорание ликвидировано. И что я вижу.
Искать долго не пришлось. Наиболее выгорел монтажный блок предохранителей. Более детальный анализ показал, что эпицентр в районе предохранителя F5, что отвечает за электромотор отопителя.
А как не раз уже обсуждалось на профильных форумах, моторчик склонен к подклиниванию после продолжительной службы (машине 8 лет).
В момент подклинивания резко растет ток и горит предохранитель.
Видимо предыдущий хозяин (удачи тебе на дорогах, если узнал машинку) вместо поиска причин выгорания предохранителя сделал проще — намотал восьмеркой провод на ножки флажкового предохранителя и воткнул в блок. При беглом осмотре блока этого не видно.
Ну а я испытал на себе результат этого деяния.
Машина куплена весной этого года, печкой не пользовался.
Так что буду восстанавливать, ибо рабочая лошадка в семье. Продавать не буду, лучше сделаю полную ревизию и буду спокоен, относительно.
Желаю всем удачи и не пользуйтесь жучками.
Первоисточник.
Считаю пост очень полезным, потому что в каждом втором б/у авто, зачастую черт ногу сломит что там накручено, если делаете что то, то делайте с умом.
Перед прошлыми выходными, точнее в пятницу, настиг меня неприятный сюрприз. Вот его последствия.
После окончания рабочего дня вышел на стоянку, завел машину, включил печку на обогрев и пошел закрывать кабинет.
Через минут пять возвращаюсь и наблюдаю, как под лобовым стеклом невесело пляшут огоньки.
Благо рядом огнетушитель был, ОУ-5.
Несколько секунд и возгорание ликвидировано. И что я вижу..

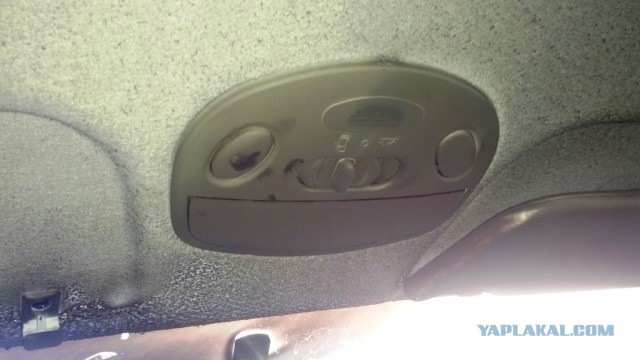

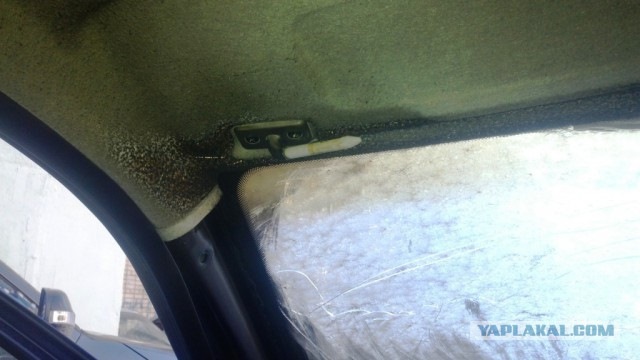

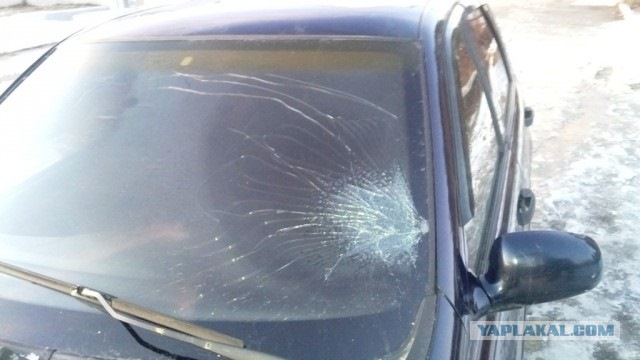

Равномерная копоть везде. Стекло в трещинах.
Ну делать нечего. Уже все произошло. На эвакуаторе путь домой, мысли-думы че да как. На утро снял остатки пластика и начал искать причину возгорания.
Желаю всем удачи и не пользуйтесь жучками.
Добавлено в 13:11
Всё! Процесс восстановления начался.
Сам дурак, что не проверил все предохранители.
У меня предыдущий хозяин пользовался жопогрейкой через прикуриватель, и чтоб предохранитель не выгорал постоянно, зафигачил предохранитель на ток в 2 раза больше.
После этого плавиться сам монтажный блок.
Сочувствую. Но что же при покупки Б/У авто предохранители то не проверил, это самое первое что перепроверить нужно. Умельцев хватает, такого на рукожопить могут, что страшно становиться как посмотришь. Сопли из проводки, скрутки проводов разного сечения и прочее-прочее.
Желаю скорейшего восстановления авто.
Выше akcakal[color=#FF0000] описал сей вопрос подробно.
Это процедура касаемо критичных узлов: электрика, топливная магистраль, тормоза и рулевое.
я свою осматривал в 2 лица. собственно я и диагностика. Столько всего нашел интересного, что отказался в пользу нового. Как сам обслужишь так и поездишь.
Уж профилактику надо делать не по факту отказа, а регулярно. Предохранители если летят в одной и той же цепи, как минимум надо подумать почему, а не тупо ставить на 20А (перемычку)
удачно вернулся. Не все сгорело.
В бытность авто электрика, такого насмотрелся.
Что мама дорогая.
Удачи, и больше не гори. Ну его.
Регулярно вижу последствия подобных экспериментов в соседнем сервисе.
8 лет это «продолжительная служба»?
У меня тоже были жучки, я менял
выход был гениальным: высверлили штуцер в цилиндре, на трубку намотали тряпочку. обмазали эпоксидкой и воткнули в цилиндр.
я хз смеяться или плакать, но я на этом ездил три дня.
помню пятаки совали )))
Вот первая попавшаяся ссылка
Я даже не представляю, что за золотые провода с серебряными контактами ты находил. Но 150тр, озвученных тобой это по сути нормальная, ездящая б\у 12ка годов так 2006-2007.
В остальном относительно согласен.
Как сделать жучок вместо предохранителя
Сообщение Алекс » 24 июл 2015, 14:13
Использование «Жучков»
Сообщение Андрей13 » 24 июл 2015, 14:25
Использование «Жучков»
Сообщение Mikhail » 24 июл 2015, 14:40
Использование «Жучков»
Сообщение mastervictor » 24 июл 2015, 15:13
Использование «Жучков»
Сообщение Mikhail » 24 июл 2015, 19:07
Использование «Жучков»
Сообщение elalex » 25 июл 2015, 02:09
Использование «Жучков»
Сообщение elalex » 25 июл 2015, 02:21
Использование «Жучков»
Сообщение Mikhail » 26 июл 2015, 13:58
Использование «Жучков»
Сообщение mastervictor » 26 июл 2015, 14:07
Использование «Жучков»
Сообщение mastervictor » 26 июл 2015, 14:09
Использование «Жучков»
Сообщение elalex » 26 июл 2015, 17:40
У меня часто встречается ситуация, когда достаточно богатый финансист ремонта квартиры не понимает и не хочет вложить деньги и время в нужную по правилам электрику. Мне не все равно, что случится с моими заказчиками, даже не по моей вине, и я прилагаю все усилия (в том числе через более ответственных родственников, часто жен), чтобы все-таки сделать электрику, как нужно. Главный финансист ремонта не видит смысла, а его родственники видят, и ремонт происходит.
Как заменить предохранитель
При этом он не может защитить радиодетали от выхода из строя.
Предохранители рассчитаны на определенный ток срабатывания, при превышении которого, предохранитель размыкает цепь, путем сгорания.
Если установить предохранитель не устранив причину его срабатывания, он сгорит вновь.
Причины сгорания предохранителя:
сгоревший варистор
это случается после скачков напряжения
подачи 380 В вместо 220 В, обычно при отсоединении или отгарании нейтрали
короткое замыкание
в двигателе вентилятора
встроенной дренажной помпы
Где купить предохранитель
Предохранители продаются на радио рынках, хозяйственных магазинах и магазинах электро товаров.
Обычно предохранители устанавливаются в зажимные колодки и сверху защищаются пластиковым чехлом, для предотвращения разлетания осколков при срабатывании.
Но иногда применяются предохранители с выводами под пайку, такие предохранители более дефицитные, но легко заменяются обычными, путем все той же напайки.
«Жучок» вместо предохранителя
Номинал предохранителя написан на его цоколе и на плате в месте установки.
Часто ремонтники после повторного сгорания предохранителя, желая уничтожить плату полностью, ставят жучок.
Жучок, изготовленный даже из одной медной тонкой жилы имеет ток срабатывания несколько десятков ампер, в кондиционерах же обычно стоят предохранители на ток 3-6 А.
Очень часто в ремонт нашего сервисного центра попадают платы управления после установки «жучков».
Их характерные поломки:
Это довольно затратные поломки, их ремонт потребует покупки радиодеталей, перемотки обмоток трансформаторов, замены реле, поэтому заменять предохранитель нужно только на ток, указанный на плате или старом предохранителе.
Потомственный мастер
Электричество, сантехника, установка бытовой техники. Просто о сложном
Как отремонтировать плавкий предохранитель, как подобрать проволоку или провод для замены нити предохранителя.
В лучшем случае, прибор с установленным «жучком» сгорит так, что станет понятно, почему вышел из строя предохранитель, в худшем это может привести к пожару и другим не менее безопасным последствиям.
В основном мы коснемся маломощных предохранителей. Но принцип их одинаковый. Керамическая или стеклянная трубка (может быть и другой современный материал), внутри которого находится проволочка или пластина, а в мощных предохранителях типа ПН-2 пространство вокруг проволоки может быть заполнено кварцевым песком или другим дугогасительным материалом. В маломощных предохранителях обычно никакого заполняющего материала нет.
Итак, у вас сгорел предохранитель (а иначе вряд ли бы вы стали искать этот материал) и вам надо «изобрести велосипед». Посмотрите на фотографию, и вы увидите, что предохранитель состоит из стеклянной трубки и двух металлических колпачков. Подводный камень здесь подкрадывается незаметно — не всегда получается снять колпачок без повреждения трубки, поскольку он мало того, что сидит плотно, так еще бывает и приклеен.
Как разобрать предохранитель.
Исходя из вышесказанного, есть четыре варианта:
Почему плохо, когда проволочка находится снаружи. Чем выше используемое напряжение, тем больше оно стремиться «убежать». Такой дорожкой для высокого напряжения может быть даже сажа, что уж говорить о тонком слое меди, которая может растечься под действием высокого тока. Именно поэтому важно помещать проводник в трубочку и иной защитный материал. И именно по этой причине не рекомендуется слишком увлекаться процедурой восстановления предохранителя. Со временем так накапливается много сажи и расплавленного металла и напряжение образует дугу, по которой тоже свободно протекает ток.
Все остальные предохранители конструктивно похожи. Если все же у вас возникла проблема и вы не можете подступиться к предохранителю, напишите вопрос в комментариях. На сайте я как минимум раз в сутки, так что ответ вы получите оперативно.
Расчет плавкого предохранителя онлайн.
Осталось только определить, из чего сделать проволочку и как ее рассчитать.
Чаще всего проволочку делают из медного провода (можно луженого, это не играет особого значения). Но чтобы предохранитель не стал «жучком» нужно подобрать правильное сечение проволочки. Для этого можно воспользоваться как таблицами:
Так и расчетами в виде онлайн-калькулятора, который я размещу чуть ниже. Для начала поговорим о расчетах. Если вам еще неизвестно о длительно допустимом токе, то вам нужно познакомиться с этим понятием, а если известно, то вы удивитесь внимательно посмотрев на таблицу. Например, провод сечением 2,4 мм² выдерживает ток 300 ампер. Казалось бы, почему тогда его защищают автоматом на 25 ампер? Дело в том, что при 300 амперах он очень сильно нагревается. Если бы на нем была изоляция, она давно превратилась бы золу при таком токе.
Диаметр провода для предохранителя.
Как определить диаметр провода. Для этого существует три метода:
Что нужно знать об этой формуле?
Вы можете обратить внимание, что добавился странный коэффициент 1,885. Дело в том, что сечение провода каким-то странным образом не соответствует математической формуле для вычисления площади круга и если не применять данный коэффициент, то у вас получится совсем другой результат. Можете мне поверить. Я не просто вставил эту формулу откуда-то, я провел вычисления (и не одно, прежде чем написал её сюда). Для тех, кому будет интересно повторить, потребуется микрометр и куча различных проводов
. Возможно, ваш коэффициент станет более точным, но в пределах этой цифры. Этот коэффициент справедлив для медного провода, для алюминиевого он будет 1,309, для других материалов возможно тоже будет другой. (В интернете встречаются разные формулы, но как я говорил, мне неизвестно откуда они взялись, я провел свои расчеты, прежде чем дать эту формулу). Ну и как же без практической части. Допустим, у нас имеется провод 0,5 мм² и 15 проволочек. 0,5/15=0,033 мм² сечение одной проволочки, теперь подставляем результат в формулу и получаем 0,282 мм. Смотрим в таблицу и находим, что проволочка диаметром 0,25 выдерживает 10 ампер, значит наша будет выдерживать около 12 ампер.
Я специально взял провод для примера сечением 0,5 мм² и разделил его на очень большое количество жил, чтобы вы имели представление, насколько тонким должен быть провод, чтобы получить предохранитель номиналом 1 ампер, к примеру. Настолько тонкий провод уже сложнее просто намотать на предохранитель, его легко порвать. На заметку : сейчас сечение китайского провода может быть еще меньше по диаметру, поэтому для предохранителей лучше поискать наш советский проводочек.
Индикатор перегорания предохранителя.
Чтобы сделать простейший индикатор перегоревшего предохранителя, вам потребуется: паяльник,
небольшой расчет, светодиод или неоновая лампочка и резистор. Светодиод или лампочку с резистором можно выковырять из старой плиты, выключателя с подсветкой и т.д. В общем, из всего того, что светится от напряжения 220 вольт. Где будет нагрузка, а где питающая цепь в этой схеме абсолютно неважно, поскольку переменный ток 100 раз в секунду меняет свое направление, следовательно, будь это светодиод или лампочка, они все равно будут светиться, если перегорит предохранитель. Чтобы узнать номинал сопротивления придется
воспользоваться расчетами. V — напряжение сети, в нашем случае 220 вольт (для расчета лучше пользоваться значением 240), Vled — напряжение светодиода, I — рабочий ток светодиода. Последние два значения придется искать в справочной литературе. А после того, как вы рассчитаете сопротивление, нужно будет добавить 20% (светодиод очень нежная штука и не любит перегрузки).
Теперь нужно посчитать мощность резистора, поскольку падение напряжения бесследно не проходит и резистор начинает выделять тепло. Если взять резистор меньшей мощности, то он не будет успевать отдавать тепло в окружающую среду. Как следствие, он начнёт перегреваться и в конечном итоге сгорит.
Могу вас поздравить, теперь вы научились такому навыку, как ремонт плавкого предохранителя.
Ну и по славной доброй традиции вопросы:
Что будет если взять автомобильный предохранитель и установить в сеть 220 вольт? Можно ли заменить стеклянный предохранитель автомобильным?
За сим, прощаюсь с вами.
С наилучшими пожеланиями, Я!
