Планшет в авто драйв2
Планшет в машину или долгий путь к CarPC
Приветствуя, друзья)))
Ну вот и все. Наконец-то магнитола установлена. В место экрана установлен планшет. Но обо всем по порядку.
Долго не мог придумать как закрепить сам планшет за центральной консолью. Вся конструкция должна быть съемная, если вдруг понадобится снять центральную консоль.Сначала хотел закрепить планшет с помощью кронштейна и автомобильного держателя. Но затем отмел эту идею, да и поперечина над воздуховодами мешала.
Затем решит сделать корпус для планшет под штатные крепления, по размерам штатного монитора. Тут надо точно вымерить расстояние от места крепления до отверстия под монитор в центральной консоли. На помощь, как всегда, приходит текстолит)) Изготовил вот такой корпус. Планшет «заезжает» в него с боку по салазкам.
Припаял провода для кнопки включения и от аккумулятора для обратной связи для зарядного устройства. Об этом ниже.
Поэтому решено было сделать слежение за напряжением планшета. На помощь приходит Arduino nano))).
Была написана программка. Алгоритм такой : планшет заряжается до 100% процентов, затем зарядка отключается. Далее контроллер ждет когда заряд упадет до 50% процентов и снова заряжает планшет до 100%.Это избавляет от постоянного потребления из бортсети и + здоровье самого акумулятора планшета.
Была изготовлена такая вот плата.
1 usb порт для «контролируемой» зарядки
2 для подключения внешних накопителей
3 дополнительный. С постоянными 5ю вольтами.
После настройки время установить все это добро в машину.
Под блоком управления климатом есть два отверстия с резьбой на 6мм. Сюда и буду крепить плату питания.
Сделал вот такую площадку. С одной стороны крепится к кузову, а на нее уже сама плата.
Установка планшета в корпусе.
С центральной консолью.
И, наконец, финальный вид
И, собственно, выводы после всего этого.
1. Наверное не стоило выбирать для этих целей Ардуино. Глючная она. Иногда творит совершенно необъяснимые вещи.
Сейчас пока в тестовом режиме. Предусмотрена обратная связь по напряжения бортсети. В дальнейшем хочу сделать отключение всего, если напряжения упадет ниже 12 вольт. Сделать отключение прикуривателя после какого-то времени после отключения зажигания.
2. Немного неверно выбрал планшет — ASUS Fonepad me371mg. Как уже позже выяснилось он не поддерживает режим работы OTG ACA detection. То есть не может одновременно заряжаться и читать флешки по USB. Проблема в том, что в режиме OTG (если замкнуть 4 контакт на 5 microUSB) планшет сам выступает в роли ПК. И выдает по шинам питания 5 вольт для питания внешнего устройства. А так как по этим же шинам подается зарядка, планшет вываливал ошибку «защита по току на порту usb».Вобщем либо заряд, либо флешка. Тот же Nexus7 2012 года после прошивки ядра умеет заряжать и читать флешки.
В принципе, это не критично для меня — музыку с него я все равно слушать не буду. Но возможность что-нибудь подключить, хотелось бы иметь.
Ну вот, в принципе, и все. Много букАв что-то получилось))) Если вам понравилось — ставьте лайки и пишите комментарии))
Всем удачи!))
Android планшет в машину. Часть 1. Выбор и покупка.
Двухнедельный опыт использования дисплея, об установке которого я писал в этой записи Периметральное видеонаблюдение. Часть 5. Установка штатного дисплея., выявил следующие недостатки:
-очень низкое качество картинки — маленькое разрешение, низкая яркость, желтизна изображения (не удивительно, ведь ЖК дисплей 2002 года выпуска);
-низкий функционал — только камера заднего хода. Хотя в планах было подрубить дисплей к мультимедиа-плееру на андроиде.
-сильная шумность. Дисплей очень шумит при работе. Причиной этому — высокочастотный преобразователь, питающий газоразрядные лампы подсветки. Звук очень напоминал писк десятка взбесившихся комаров, прилетевших посмотреть на изображение с камеры заднего вида!
Исходя из всего этого было принято решение о вкорячивании планшета.
Для этого был приобретен данный зверек:

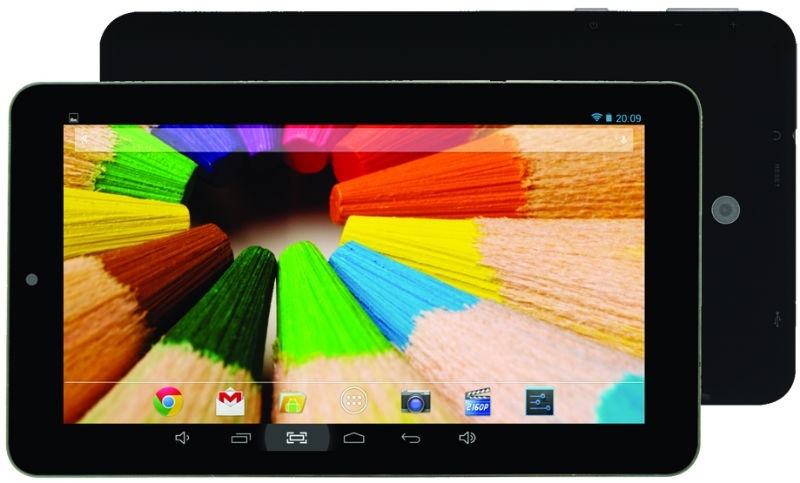

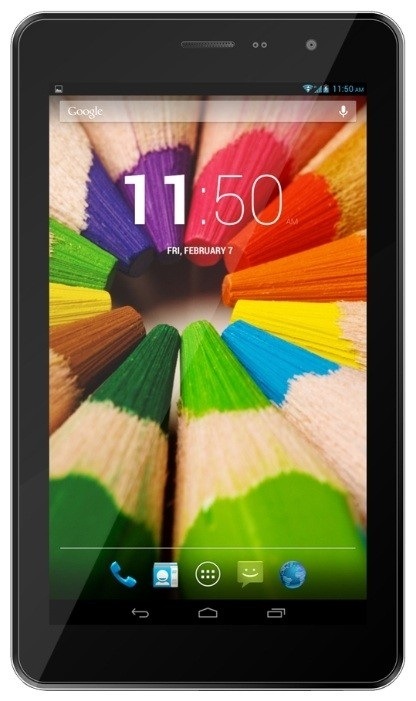

IconBIT NetTAB Sky HD 3G
Экран:
Размер экрана — 7″;
Разрешение экрана — 1024×600;
Технология изготовления экрана — TFT;
Тип сенсорного экрана — емкостный;
Мультитач-экрана — есть;
Система:
Операционная система — Android;
Процессор/чипсет — MediaTek MT8312;
Количество ядер процессора — 2;
Частота процессора — 1200 МГц;
Видеопроцессор — Mali-400MP;
Размер оперативной памяти — 512 Мб;
Размер встроенной памяти — 4 Гб;
Цена: 2600р.
За огромным потенциалом не гнался, т.к. планшет будет использоваться в основном для диагностики двигателя через Bluetooth адаптер elm327, а так же в качестве навигатора. Изредка, возможно, будут крутиться фильмы…поэтому самое главное — наличие Bluetooth, Wi-Fi и емкостного дисплея, ну и естественно — подходящие размеры.
Планшет дружит с USB устройствами, такими как флешки, мышки и клавиатуры…
На первом этапе питание будет организовано следующим образом:
-при включении АСС планшет начинается заряжаться встроенная батарея, планшет просыпается и не засыпает до того момента, пока не отключится зарядное устройство
-при выключ

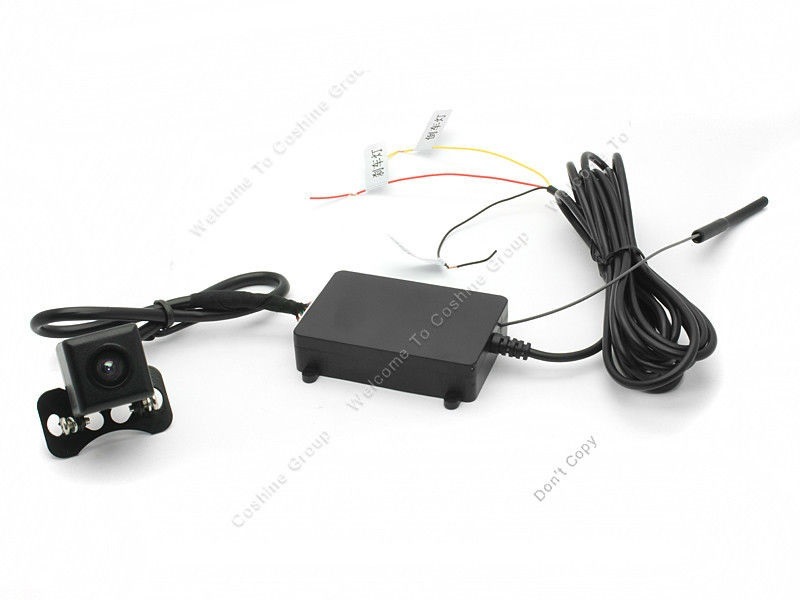

Так же в ближайшем будущем будет установлена вот такая Wi-Fi камера заднего хода:
На этом пока все. В следующей записи будет описан сам процесс установки планшета вместо штатного дисплея.
Подписывайтесь, будет интересно 🙂
Планшет в авто… Часть 2.
Давно вынашиваю идею установки планшета в авто. Перелопатил пол-инета и весь этот сайт в поисках решений и просто «посмотреть кто как сделал». Основная часть конструкций подразумевает установку планшета без изменения его конструкции, подачу напряжения для заряда планшета от линии ACC автомобиля, вывод звука через внешнюю USB звуковуху и подключения других девайсов через USB хаб. Есть люди, решившиеся и на изъятие батареи и подключения питания планшета через преобразователь к аккумулятору автомобиля. Это решение я считаю более правильным, особенно для наших широт. Кроме того есть печальный опыт установки планшета в авто именно по первой схеме — планшет не пережил и одной зимы. Но что поделать — ТЗ разрабатывал не я.
Надо сказать, музыка у меня в машине есть — бюджетная автомагнитола Alpine, с USB разъемом и входом AUX. Но у нее есть несколько недостатков:
— я не могу добавить в нее управление с мультируля;
— у нее нет отфильтрованного выхода на сабвуфер и регулировок его параметров;
— я не вижу названия трека, ID3 тегов и прочей информации;
— я не могу удалить файлы с флешки при помощи управления магнитолы;
— ток потребления магнитолы при вставленной панели и флешки в нее — 300мА!
Было решено полностью избавляться от автомагнитолы и делать не приставку, а полноценную мультимедиа систему, как это ни пафосно звучит.
Планшет я уже давненько достал, опробовал его при питании от преобразователя и результаты меня весьма обрадовали. Но если ставить планшет в авто в том виде, в каком он есть, то получится, наверное, знакомая всем конструкция из десятка плат, туго переплетенных между собой проводов различного сечения, смотанных изолентой и, в качестве финишной отделки, залитыми китайским клеем. Не наш метод. Блок питания, усилитель и фильтр питания было решено уместить на одну плату, а дальше — как пойдет)
Чтоб объяснить схему питания я набросал условную схемку:
Дроссель L1 служит для подавления помех из бортсети автомобиля. Как известно там творится черти что. Дроссель я мотал толстенным проводом на кольце от ДГС блока питания компьютера. Мне нечем измерить его индуктивность, но даже на вид он заметно отличается в лучшую сторону от тех дросселей, что я видел во всех когда-либо вскрытых мною магнитолах. Кроме того, оказалось, что этот же дроссель неплохо ограничивает бросок тока при подключении схемы к питанию. Я ожидал большего щелчка)
На схеме я указал лишь один конденсатор C1, по факту, параллельно ему есть еще и неполярный на 0,1uF. Но это ж мелочи) Далее, диод D1 служит для предотвращения разряда конденсатора C2 через цепи аудиоусилителя. Это часть защиты от перезагрузки планшета во время работы стартера.
U1 — на самом деле есть MC33167, включенная по схеме из даташита. Она обеспечивает питанием цифровую часть этой системы. Потребление там не очень заметное на фоне работающего планшета. Конденсатор C3 служит для подавления пульсаций, т.к. преобразователь импульсный. Планшет подключен через диоды D2 и D3, которые обеспечивают снижение напряжения до нормального уровня напряжения батареи Li-Ion. Их я подбирал довольно долго), но результатом доволен: При полной яркости планшет «думает», что батарея заряжена на 99%. При снижении яркости и в дежурном режиме у меня получилось около 4,2-4,3 вольта. Думаю, при работающих модулях GSM и GPS напряжение просядет еще сильнее, но точно не до критического уровня. Кроме того, при изучении особенностей питающих цепей модулей GSM я понял, что модуль не потребляет ток постоянно. Он работает в пакетном режиме, то есть энергоемкие посылки данных в сторону базы чередуются с сеансами приема данных от базовых станций, при которых потребление на порядок ниже. Для исключения ошибок работы с сетью GSM я увеличил емкость конденсатора C4 настолько, насколько мне позволяла площадь платы и здравый смысл. Цифры на схеме взяты не с потолка)
Усилитель магнитолы у меня в автомобиле построен на базе УНЧ TDA7388. Мне ее мощности вполне хватает, она даже может переорать звук работающего двигателя и шелест первичного вала коробки!))) Поэтому я решил строить схему с ее же участием, тем более, что у меня такая имеется. Схема взята из даташита и что-либо поменять в ней очень проблематично — внешних деталей у микросхемы практически нет.
Для сабвуферного канала будет использована TDA7294 так же по схеме включения, рекомендованной производителем. К сабвуферному каналу мои требования совсем никакие.
На второй плате точно будет расположен блок питания сабвуферного канала, фильтр низких частот и, скорее всего, TDA7313 с управляющим МК. Эту часть я еще не продумал…
