Планшет в машину вместо магнитолы своими руками
Как сделать автомагнитолу из планшета
Владельцы практически любого автомобиля всегда остаются недовольны функционалом встроенной магнитолы. Это неудивительно, ведь чаще всего производитель ставит такие «магнитофоны» для галочки. По факту штатные устройства могут порадовать, разве что, способностью проигрывать MP3 файлы и возможностью послушать радио. При этом музыка работает то тише то хуже, а иногда магнитола и вовсе отключается.
Чтобы создать полноценный мультимедийный центр, слушать любимые треки, смотреть фильмы, пользоваться камерой заднего вида и навигатором, можно установить множество современных девайсов. Однако намного дешевле использовать обычный планшет 3-4 поколения. Его можно установить самостоятельно или озадачить сотрудников автосервиса.
Самый простой способ использования планшета
Чтобы не мудрить с подключением гаджета вместо заводской магнитолы, многие просто устанавливают устройство поверх нее. На рынке можно найти огромное количество держателей на присосках, которые позволяет легко произвести такой «тюнинг». Остается только подсоединить планшет к прикуривателю и наслаждаться современным девайсом.
Однако держатели – вещь ненадежная, так как планшет может легко отвалиться и разбиться при попадании авто на кочку. Поэтому многое решают установить его вместо магнитолы.

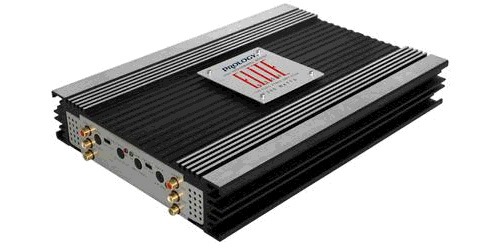

Заменяем планшетом магнитолу (с подключением дополнительного усилителя)
Прежде всего, нужно выбрать «правильный» гаджет. Нет смысла гнаться за слишком дорогостоящими изделиями. Однако планшет должен отвечать нескольким требованиям:
После этого можно переходить к непосредственной установке. Для того это потребуется подготовить:
После этого выполняем следующие манипуляции:
Полезно! Так как планшет большой, лучше всего поставить его как можно выше. Тогда не придется нагибаться, чтобы нажимать кнопки.
В теории все выглядит хорошо, но на практике, далеко не всегда удается так просто интегрировать планшет.
Какие проблемы могут возникнуть
Большинство машин оснащены цифровой CAN-шиной. Поэтому просто поставить планшет не всегда получается. Придется найти способ, как «подружить» гаджет со штатным усилителем. Самый простой вариант приобрести небольшой адаптер AZ-FM. Оно помогает «обмануть» штатную систему, которая начинает видеть планшет в качестве стандартной магнитолы. Но, в этом случае будет недостаточно громкости. Тогда придется все равно ставить дополнительный «усилок». Проще всего использовать для этого любую старую магнитолу. Она подсоединяется к AUX, потом идет на AZ-FM и после этого к штатному усилителю. Но, это слишком длинная цепь. К тому же адаптер стоит не так дешево, порядка 900-1000 рублей.
Тогда можно купить в радиомагазине дополнительный усилитель. Он, безусловно, будет работать, но во время прослушивания музыки появится фон.
Поэтому проще всего разобрать AZ-FM и перепаять на нем сопротивление. Но фон может остаться. Можно попробовать выпаять из планшета провода, выводить массу в разные места. Но все равно дополнительный шум может оставаться, даже если подсоединиться напрямую к аккумулятору. Тогда покупаем фильтр (для автомагнитолы) и шумы исчезают.
Однако планшет, работающий на своем ОС, не станет самостоятельно интегрироваться с автомобильной системой. Поэтому нужно подумать о том, как его настроить.
Программируем планшет
Прежде всего, нужно сделать так, чтобы планет включался после зажигания. Для этого можно воспользоваться полезной утилитой microDroid. Однако в некоторых автомобилях «музыка» должна включаться через несколько секунд после включения двигателя. Поэтому можно воспользоваться более «навороченной» программой Tasker (правда утилита платная, обойдется в 100 рублей). Она позволяет произвести более тонкую настройку включения гаджета.
Также нужно продумать об организации медиа проигрывателя. Можно найти огромное количество скинов и подобрать наиболее удобный для себя. Но, как правило, автовладельцы отдают предпочтение утилитам Astro и Google Music. Второй вариант удобнее, но многие отмечают, что после очередного обновления, программу наделили слишком светлым интерфейсом, из-за чего плейлист и навигация в солнечный день видны намного хуже.
Кто-то для создания плейлистов использует всеми любимый WinAmp и потом закидывает треки на планшет. Однако в этом случае могут возникнуть проблемы с определением времени проигрывания музыки и русскоязычными названиями песен. К слову, такая же проблема нередко возникает и у Google Music. В этом случае можно воспользоваться программами Multi File Translator или TagScanner или аналогичными. Они автоматически переименуют треки, используя латиницу.
Помимо прослушивания музыки, могут возникнуть и другие проблемы. Например, нужно решить, как:
В этом случае оптимальными будут два решения:
Дополнительно можно установить утилиты для контроля систем автомобиля (например, можно вывести диагностику с ELM 327).
Планшет вместо 2din магнитолы (часть 1 три дня мучений)
Вот решил поставить вместо магнитолы планшет, ну как решил примандило так, что не передать словами.
Была у меня бюджетная магнитола mystery
честно говоря магнитола полное г…но, ну за такие деньги то что возникать) в ней нету ничего кроме радио, флешки, и аукс, что уже за год работы очень надоело.
Итак попробую рассказать весь процесс, не судите строго все произошло спонтанно. Случайно лазил по авито и наткнулся на усилитель Prology всего за 2000
позвонил парню приехал посмотрел забрал, все работает в отлично состоянии супер, теперь осталось найти планшет не дорогой и более менее хороший, эта задача оказалась очень трудной мы с другом потратили целый день, объездили все магазины и ничего нам не подходило либо малы либо велики, либо цены очень кусаются, в итоге с тоской и в тишине (т.к. магнитолу уже продал) мы разъехались по домам. В этот вечер я перелазил сайты магазинов дабы еще поискать и вроде как нашел, им оказался планшет Digma
стоил он всего 3000
Ок, на утро мы с другом ринулись туда, купили вроде ничего, померили в рамку(рамку мы сняли и возили с собой) встает идеально, поехали в гараж все это колхозить, на тот момент радости у меня были полны штаны.
Приехали в гараж, загнали машину и начали разбирать все что может нам помешать в установке

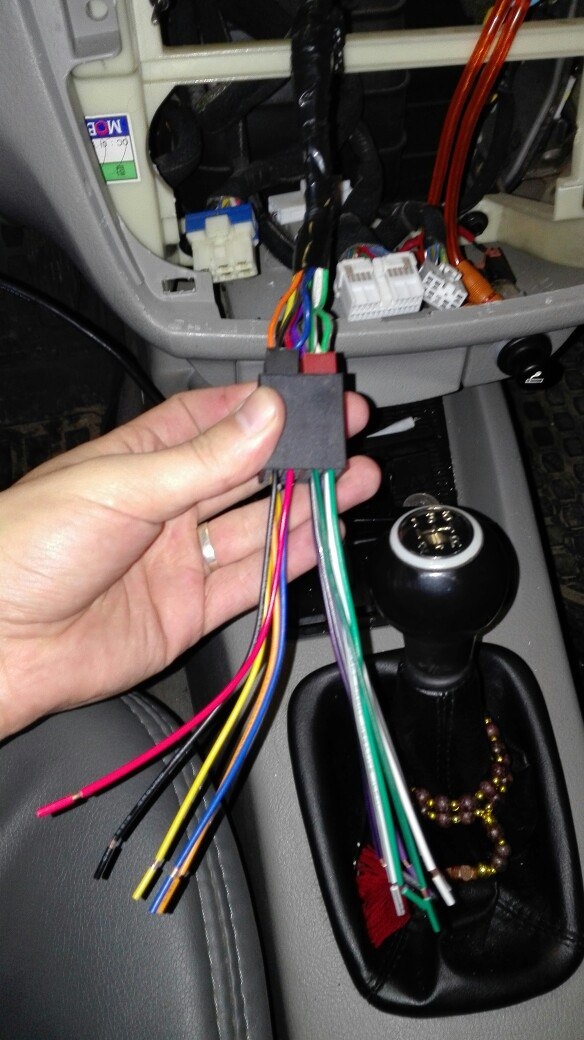

и была куплена ответная фишка чтоб не портить установленную

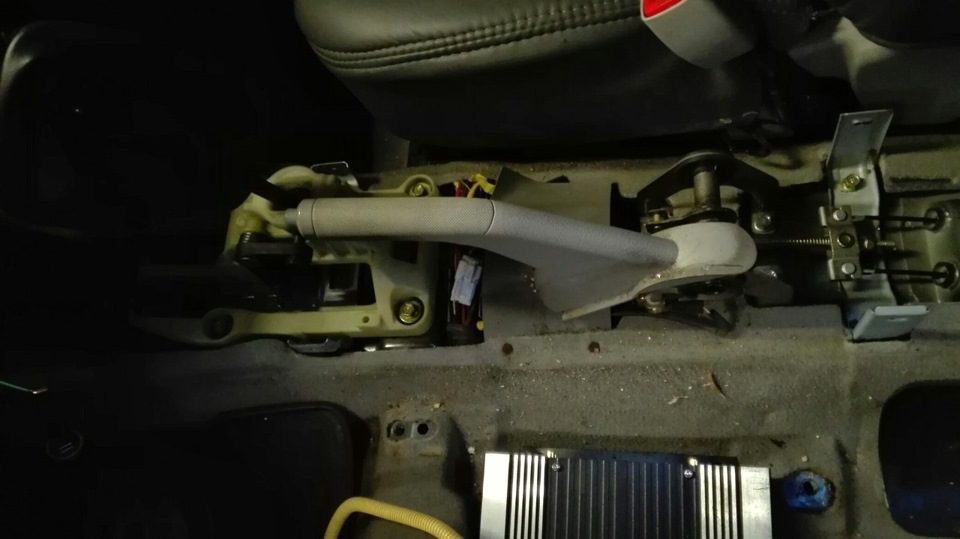

Пропущу момент с подключением и протяжкой проводов к усилку, там все банально.
Так вот когда все было подключено решили все это попробовать подключили планшет к аукс проводу, у которого с другой стороны выходят тюльпаны, все это к усилку и в этот момент мое лицо резко поменялось, ужасный шум, а точнее шипение в колонках и притом машина не заведена просто подключили планшет, что странно при подключении телефона такого шума нет все отлично играет. Снова расстроенный, оставив машину в гараже поехали домой отдыхать, решили вернуть это планшет наверно дело в нем, дома опять роясь на просторах интерната опять на том же авито нахожу планшет nexus 7
созваниваюсь с человеком договариваюсь на утро и с мыслями что у меня все получится ложусь спать.

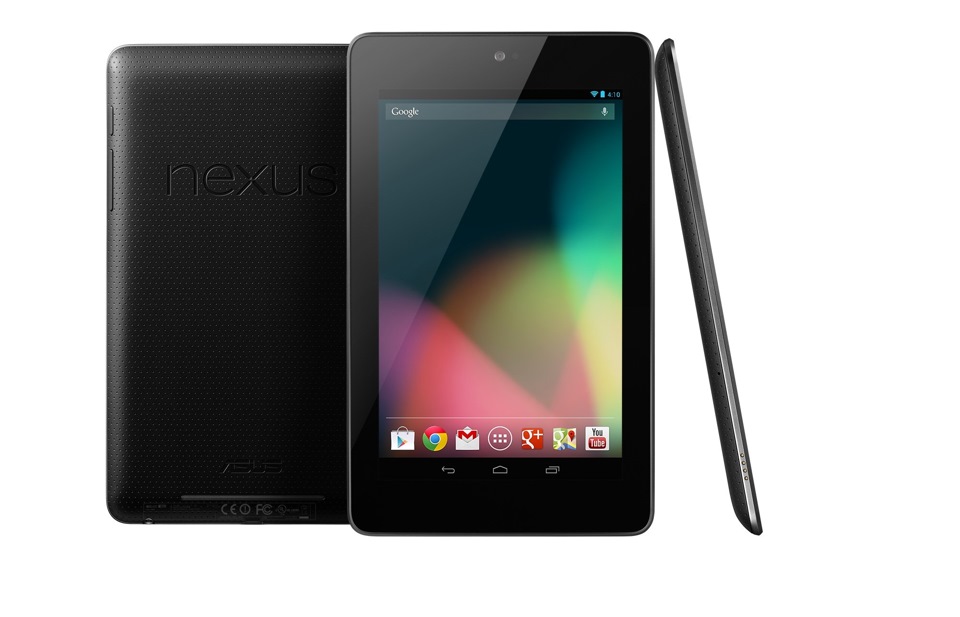

Утром сново с другом едем возвращать планшет в магазин и пулей к мужчине который продает nexus, приезжаем смотрим все работает, меряем в рамку, чуть больше, ну что делать вариантов больше нет: «Подпилим, что нибудь придумаем» сказал я, и мы забираем планшет и пулей в гараж.
приехали, попробовали подключить, шумов нет, круто!
Теперь надо его прикрепить к рамке, и снова за работу
Планшет в автомобиль вместо магнитолы. Часть 2.
Всех приветствую! Подумал я в бессонную ночь — » в целом то задумка получилась с планшетом ))) «. Проблема была в планшетах купленных в 2011 или 12-ом году. Они свой ресурс выработали к сожалению.
Посему я решил опубликовать простенькую схемку так сказать «начинки» которая интегрирует планшет в машину. Здесь мы рассматриваем планшет Samsung Galaxy Tab 2, но собственно разницы нет.
Снимаем заднюю крышку планшета.
Отсоединяем три разъёма
Откручиваем рамку с АКБ от корпуса планшета. Вставляем разъёмы на место.
Далее у нас задача оттяпать разъем от контроллера и припаять провод чуток длиннее.
Аккумулятор откладываем. Нам нужен только разъём с помощью которого планшет будет получать питание. Остальные провода изолируем.
К разъёму цепляем провод который будет соединен с платой XL4015. Плюс у нас идёт от разъёма где был контроллер. Минус я прицепил к разъёму зарядки.
Комплектующие я покупал на Aliexpress. Получается дёшево и сердито.
Ссылка на плату: aliexpress.ru/item/125817…042311.0.0.264d33edjPBdAe
Можно приобрести плату на которой можно регулировать не только вольтаж но и ампераж:
Выбор большой. Удобно конечно с дисплеем.
Не подключая плату к планшету, соединяем плату с АКБ автомобиля и настраиваем (подкручиваем) отверточкой вольты. На планшет должно приходить 4.2 вольта. После чего можно подключать к планшету.
Далее мы берём провод OTG:
У вас он конечно может быть другим.
Аккуратно снимаем изолирующий колпачек. И разрываем красный провод.
У нас во всей этой конструкции будет подключена камера заднего вида. И если красный провод (он отвечает за заряд планшета) не порвать, то камера заднего вида работать не будет. Но о камере разговор пойдёт ниже.
Соединяем его с планшетом с одной стороны, а с другой с хабом.
Ссылка: aliexpress.ru/item/329152…ff-4566-be0c-d5a3970c89d4
Хаб обязательно должен быть активным (со своим питанием) потому как питаться он будет отдельно от зажигания. Это сделано для того чтобы планшет просыпался в момент включения зажигания.
К зажиганию хаб подключается через вот такую штучку:
На входе 12 вольт, на выходе 5 вольт 3 ампера. Соединил с прикуривателем который включается от зажигания.
Easy Cap. Ссылка: aliexpress.ru/item/329767…67-4954-81e1-a51ef208956b
К хабу мы подключаем так называемую карту захвата (EasyCap). На этой карте мы используем только желтый колокольчик. Остальное нам не нужно. К этому колокольчику мы подключаем камеру. Саму же камеру запитываем от задних ходовых огней. Чтобы при включении заднего хода активировалась камера и давала сигнал на планшет через хаб. При этом на планшете запускается программа которая собственно и выдаёт изображение на планшете.
НО! Есть одна загвоздка. У меня программа не выключается после переключения передачи на паркинг/нейтраль или драйв/первая. В программе где то в установках может есть такая функция, но её не искал.
Ну и магнитола. Я не стал углубляться до усилков и т.д. Мне достаточно магнитолы. Но она должна иметь блютуз. И звук чистый и лишних проводов нет. Сопрягаем планшет и магнитолу. Мне пришлось делать это только один раз. Потом сопряжение проходило автоматом.
К хабу соотвественно можно прицепить флэшку, клавиатуру и т.д.
Это конечно колхоз. Но зато было интересно ))). Плюс ко всему если не рукожоп, то можно добротную штуку сделать. Имея нормальный планшет будет работать как часы.
Ниже список программного обеспечения которое я использовал (есть платное ПО, но поверьте это копейки, оплата единоразовая):
1. Car Launcher — Оболочка для планшета. (меня устроила только она).
( play.google.com/store/app…tolauncher.motorcar&hl=ru ) 150 руб.
3. Яндекс навигатор — ну тут кому что нравится.
4. PC Radio — интернет радио (эту программу можно поискать на просторах интернета и поиметь PRO версию).
Планшет 7″ вместо магнитолы
Дошли руки и до высоких технологий в машине. Магнитолу только для музыки ставить не хотелось, среди более навороченных 2-х диновых особо интересного ничего не встретилось. А вот попавшийся в руки планшет планшет с GPS оказался самое оно.
Было две попытки поставить планшет. Первая, тотально его интегрировать в машину, разобрать и распаять все что можно. Жертвой был выбран Prestigio PMT3277. GPS, SIM и так далее…
В конечно итоге процесс запнулся на декоративном оформлении выносных кнопок вкл/выкл и громкость +/-…сам планшет пал смертью храбрых, когда замкнулись провода питания. Увы…сопли есть сопли. Под него так же была попытка поставить обычный усилок от комповых колонок. Усилок в принципе хороший, но вот отсутствие экрана делало большую пакость. Он ловил и усиливал наводки абсолютно от всего.
Сами динамики куплены и поставлены были еще до тотальной переделки машины, поэтому просто достал с подвала кик панели и протер пыль.
К диким аудиофилам и «шоб гупало» не отношусь, поэтому такого решения мне хватает с головой.
Второй вариант был уже с учетом накопившегося опыта и попроще. Был куплен обычный автомобильный усилок, 2х75W, с нормальным корпусом и без лишний головной при помощи двух саморезов встал на то же место за планшетом. Фото увы нет.
Планшет в этот раз LG V400. У LG есть замечательная функция двойного клика. Этим планшет можно пробудить, погасить, включить или выключить. Из за одной функции пропала необходимость выносить кнопки. Сам планшет в этот раз не разбирался. Как есть, так и засунул. Разьемы стандартные — на усилитель джек 3,5 в два тюльпана, микроюсб на зарядку.
Саму зарядку тоже не курочил, вытащил провод и воткнул в прикуриватель. Просто, быстро…не мешает, и если что этим же проводом можно подключить к ноуту. Еще один бонус, при включении зажигания подается питание на прикуриватель, т.е. начинает идти зарядка на планшет.и он зажигается. Получилось — включил зажигание — зажегся планшет) Вроде как так и надо.
После покупки уже обнаружил что в нем нет GSM модуля, и сим карты пихать соответственно некуда. В итоге оказалось даже все проще, точка доступа на телефоне и на планшете есть инет. Когда поехал в Беларусь, опять же не стоял вопрос как все разобрать и воткнуть туда симку местного оператора.
По навигатору теперь ездить одно удовольствие. Как оказалось смотреть на планшет даже удобнее, чем на приборку. А сама приборка после контрастного текста и ровной яркой подсветки кажется чем то архаичным.
В общем я доволен. Под планшетом чуть позже доделаю нишу под телефон.
Мультимедийная система из планшета своими руками
Всем доброго времени суток. Выставляю на ваш суд свою работу из БЖ.
Если не формат нашего сообщества-удалю. Надеюсь кому-нибудь пригодится. Запись сделана с точки зрения человека, не имеющего огромных познаний в программировании. Но все проверено, все работает.
Речь пойдет о планшете в автомобиле на примере Шевроле-Нивы. Но планшета не просто как гаджет, а как мультимедийная система, взамен магнитолы.
Для этого мне пришлось перелопатить кучу сайтов, т.к. мои познания в компьютерных программах заканчиваются Вордом. Поэтому да простят меня бывалые программисты и опытные пользователи ПК, у которых первая часть блога про работу с планшетом вызовет улыбку — писать я буду максимально просто. Конечно мне было сложно разобраться в некоторых вещах по инструкциям в интернете, поэтому если нужно, пишите, я постараюсь по мере своих компетенций разъяснить подробнее.
Получилось так:
Для более менее нормального функционирования планшета в качестве мультимедийной системы мне пришлось решать следующие проблемы:
1. Создание в планшете оболочки как в штатных мультимедиа с рабочими кнопками + небольшая автоматизация.
2. Подключение планшета к акустической системе машины.
3. Место установки и способ крепления планшета.
Начнем.
Планшет. Работа с ним.
В сети рекомендуют и хвалят Nexus, но я взял чистокровного китайца Irbis с встроенным GPS (без него навигация без выхода в интернет работать не будет) чисто из финансовых соображений и после установки на него всего необходимого, хочу отметить, что все заложенные в планшет функции он выполняет хорошо.
Далее я начал устанавливать оболочку, как в штатных мультимедийных системах. Я создал два «рабочих стола»-главный и вспомогательный. На главный (фото 1) вывел все необходимые для себя кнопки, включающие соответствующие приложения.
На вспомогательный Фото 2 (открывается как на телефонах при прокрутке пальцем по экрану в сторону ) вывел нужные мне приложения, которые не влезли на главный экран.
Принцип создания таких оболочек оказалось проще, чем я по началу представлял. Берешь нужную картинку (или сам рисуешь в фотошопе), а с помощью специального приложения на эту картинку устанавливаешь нужные кнопки с приложениями. Поэтому перед настройкой на планшет нужно сначала установить все необходимые вам приложения （проигрыватели, навигаторы, почту, тв и т.д.）.
Для создания этих рабочих столов я пользовался приложением Total Launcher
Как пользоваться данным приложением я учился на видео в принципе более чем понятно и доступно.
Оболочку можно нарисовать самому, а можно взять на просторах интернета (что я и сделал, да простят меня авторы-создатели).
Вот так выглядят заготовки:
Позже нарисовал сам новую.
А еще позже опять нарисовал новую с готовыми кнопками. Рисовал в программе Paint.net. Осваивал программу по каналам Ю-тьюб.
Шильдик Шевроле сделал сам, и установил с помощью Тотал Лаунчер поверх спидометра и Пежо.
За каждой кнопкой стоит свое приложения.Здесь кому какое нравиться. В качестве проигрывателя я установил Poweramp, навигации- Навител, почта — майл.ру, радио оставил штатное и т.д. Здесь что Вашей душе угодно ищите в Плей маркете и устанавливаете на оболочку.
Теперь автоматизация. Для этого я использовал приложение из Плей-маркета MacroDroid. Для чего она нужна？Чтобы вы могли одним действием （одной командой） управлять несколькими функциями планшета. Например нажали на кнопку блокировки экрана, а планшет по мимо блокировки выключил все сети, поставил на паузу музыку и наоборот.
На просторах интернета люди чего только не программируют с помощью похожих программ, но здесь я пошел самым простым путем, сделал только все самое необходимое. Автоматизация заключается в создании так называемых макросов и я создал три основных:
1 макрос: При отключении на шнуре USB питания планшета, музыкальный проигрыватель ставиться на паузу, выключает все сети и выключается (блокируется экран)
2 макрос: при появлении питания на шнуре USB проигрыватель включает ранее игравшую мелодию (с того места, где остановилось проигрывание), включаются все сети и экран выходит из блокировки (загорается).
3. При входящем звонке громкость музыки снижается и включается громкая связь.
В моем случае эти макросы создаются просто. В программе нажать 《новый макрос》.
Из открывшегося списка в программе выбираешь Триггер (это какое событие на планшете должно дать команду на нужные действия. После выбора тригера так же из списка программы выбираем действия, которое сделает уже сам планшет после поступления команды Тригера. Фото моих макросов ниже.
Позже установлю макрос, который будет выключать радио при включении проигрывателя и наоборот.
Подключение планшета к акустической системе машины.
Здесь три пути:
1. Самый простой-это с помощью шнура (выход на наушники) подключиться к штатной магнитоле (если на ней есть выход AUX). Но многие на просторах интернета жалуются, что при использовании шнура создаются помехи и качество передачи звука теряются. Лично у меня при использовании этого шнура радио работает очень плохо (при таком варианте шнур является одновременно антенной и проводником сигнала).
Уже после написания нашел вариант использовать штатную магнитолу, соединив ее с планшетом по блютуз. (Китайцы не перестают удивлять).Вот ссылка на коллегу: www.drive2.ru/l/464823764396277889/
2. Подключится к штатной магнитоле через блютуз. Благо у нас есть Али-экспресс. Соединить планшет с магнитоллой можно, например, с помощью безпроводного приемника. Но этот приемник соединяется с планшетом по блютузу, но к магнитоле этот приемник подключается опять же проводами (ru.aliexpress.com/item/Ne…10208.99999999.279.80HDlc).
3. Я выбрал третий вариант-полностью удалить магитоллу, а взамен ее установить усилитель с встроенным блютуз-приемником. К данному усилителю нужно будет подключить только штатные колонки. Я выбрал и заказал на Али-экспрессе (ru.aliexpress.com/item/Le…=2114.13010608.0.0.bjb84z). К планшету подключается отлично, но по качеству звука более чем плохо. Вернул проводок, но с ним тоже есть один нюанс-возможны небольшие шумы при работе двигателя. Но для описания решения нужен отдельный пост.
Место установки и способ крепления планшета — индивидуально. Конкретно для Шевроле-Нивы варианты можно посмотреть в БЖ.
PS. Забыл добавить. Именно эта марка планшета зимой за ночь подмерзает, планшет успевает разрядиться. Я с этим мирился легко, т.к пользуюсь автозапуском и к моему приходу уже все работало. Летом, осенью и весной заряда без проблем хватало на ночь.
Хотя решение проблемы аккумулятора есть-вынимать батарею и питать планшет напрямую от внешнего источника. Чем и как питать тоже нужен отдельный пост.
Эксплуатация выявила одно маленькое неудобство:
когда включен навигатор, то для переключения трэка нужно свернуть навигатор, переключить трэк и опять развернут навигатор. Для решения проблемы заказал на Али-экспресс чудо-кнопку дистанционного управления, регулирует громкость и переключает треки. Подключается к планшету по Bluetooth.
