Продолжение темы: плохо ловит ФМ станции. Установка антенны Bosch autofun pro
Всем привет. Очередная попытка наладить ФМ прием на китайской голове. В этот раз купил антенну Bosch autofun pro. Брал оригинал. Установил знакомый электрик, который между прочим похвалил качество сборки, особенно понравились ему жилки проводов. Установку сделали по инструкции. И… чуда не произошло, как ловило плохо с помехами так и ловит. Наверное поможет только замена головы на качественную, а менять рабочую на рабочую не охота.
Всем добра!
Toyota Land Cruiser Prado 2012, двигатель бензиновый 2.7 л., 167 л. с., полный привод, автоматическая коробка передач — автозвук
Машины в продаже
Комментарии 3
PHILIPS (NXP) TEF6624
Самый дешёвый тип чипа современных FM тюнеров, и, видимо, именно поэтому самый распространенный. Производителям очень просто сэкономить на чипе, когда большинство покупателей не обращает на этот момент внимания. В итоге получаем сомнительное качество звука и неуверенный приём сигнала даже на дорогих магнитолах, оснащённых этим чипом. А при плохом приеме тюнер вообще переходит в моно режим.
SILICON LABS SI4755
С этим видом чипа выпускаются как бюджетные, так и дорогие автомагнитолы. Чип отлично принимает сигнал, а также производит цифровую обработку аналогового типа сигнала. Качество звучания FM тюнер, оснащенный таким чипом, обеспечивает очень хорошее, однако у него есть слабое место: он хорошо обрабатывает только сильный сигнал, то есть в черте города. Как только ваш автомобиль оказывается где-то на междугородной трассе, в зоне слабого сигнала – неспособность чипа Silicon Labs усиливать слабый сигнал становится очевидной: звучание становится просто никаким.
Это относительно простой вариант элитного класса чипов FM тюнеров. Обеспечивает стабильный прием и хорошее качества звука в зоне слабого сигнала, за счёт усиления и обработки. Имеет поддержку не только FM, но и AM и WX, даёт возможность прослушивания радио в качестве HD. За счёт грамотной обработки сигнала и выравнивания его приема, обеспечивает отличное качество звучания магнитолы.
PHILIPS (NXP) TEF6686
Чип еще более высокого уровня, чем предыдущий. Обладает всеми преимуществами чипов TDA7786, плюс имеет дополнительные расширенные функции, значительно улучшающие качество звука. Именно этот тип тюнера даёт возможность в полной мере оценить преимущество звука в качестве HD. Что же касается приёма в зоне слабого сигнала – автомагнитолы, оснащенные этим типом чипа FM тюнера, отлично воспроизводят звук даже там, где другие не ловят вообще. Слушать радио, оснащенное FM тюнером с чипом TEF6686 производства Philips (NXP) – настоящее удовольствие.
Штатная автомагнитола – устройство достаточно дорогое, и не всегда его высокая цена складывается из стоимости наиболее важных компонентов. К сожалению, большинство покупателей до сих пор не придают достаточного значения типу FM тюнера, а иногда даже не знают о том, как велико его влияние на качество звука. Поэтому при выборе автомагнитолы всегда смотрите первым делом на вид чипа тюнера и используйте полученные знания при выборе, чтобы иметь возможность наслаждаться в дороге по-настоящему чистым и качественным звуком.
В связи с большим потоком китайских под штатные магнитолы, разброс ФМ тюнеров просто зашкаливает, китайские инженеры придумывают свои, находят что-то похожее, переделывают, пишут непонятные маркировки, например Xfa-230V-186(3) или CHV-6686FA-0 и заменить такой тюнер бывает не возможно но можно.
Что делать если в машине плохо ловит радио
Радиоприемник в автомобиле – неотъемлемый аксессуар салона машины, без которого поездка может показаться вам скучноватой и монотонной. Для многих водителей радио в машине – хороший «тонизирующий» инструмент поддержания себя в бодром состоянии – радио не дает заснуть и развлекает в ходе длительных поездок.
Но иногда радиола начинает капризничать, неровно или плохо принимает сигнал, шипит, сбивается с заданной частоты, самопроизвольно отключается и включается, работает, то громче, то тише – в общем, начинает раздражать. Почему это происходит, и как вернуть нормальный звук салон авто?
Почему радиола плохо ловит радиосигнал?
Не забывайте, что когда автомобиль находится в движении, ему изначально трудно ловить и «удерживать» радиоволну, которая ретранслируется с далекого ретранслятора или подается с маломощного радиопередатчика (проблема многих местных радиостанций). В этом случае качество звучания будет постоянно «плавать» в зависимости от того, где находится в конкретный момент машина – на взгорке или в яме.
Кроме того, на качество трансляции радиосигнала в последние годы все сильнее влияют посторонние помехи, создаваемые вышками мобильных операторов, мощными источниками промышленного радиоизлучения, железобетонными армированными зданиями, даже электромагнитными бурями на солнце.
В этой ситуации ваша радиола будет вести себя по-разному с разными радиоканалами: чем мощнее сигнал радиостанции, тем сложнее забить его помехами. А вот если плохой прием будет наблюдаться на любом из включенных каналов – стоит задуматься о качестве или исправности вашего приемного оборудования на машине.
Как исправить плохой прием радиолы на машине
Как определить причину плохого радиоприема? Есть несколько простых способов, не требующих обращения к специалистам по электрике и радиооборудованию:
Проверка исправности приемной радиоантенны
Внешняя металлическая антенна, установленная на кузове машины, всегда уязвима – ее можно сдвинуть, сложить, повредить или сломать руками, случайным прикосновением твердых предметов при неосторожном проезде узких / низких ворот или гаража. Об нее может удариться птица, ее могут зацепить работники автомойки. Зимой антенну может сдвинуть или повредить сильный снег или наледь.
В любом случае, если сигнал радио стал некачественным, начните с проверки наружной антенны, и в 50% случаев именно она окажется причиной плохого приема и неустойчивого сигнала. Не полностью выдвинутая антенна – еще одна причина возникающих помех и перебоев.
Если при проверке, вы обнаружили, что стрела антенны выдвинута не полностью – ее можно аккуратно выдвинуть самостоятельно. Если она сломана – лучше обратиться к специалистам, которые смогут починить ее, либо заменить. Если тело антенны покрыто ржавчиной, то лучше также заменить ее.
Проверка соединения антенны
Если сама антенна цела, правильно выдвинута и повернута, проверьте подключение антенного разъема, по которому сигнал передается на приемник-тюнер в салоне. При нарушении проводки вы будете периодически слышать помехи, а при обрыве сигнал вообще может прекратить поступать.
Повреждение соединения, разъединение или обрыв провода радиоантенны – обычное дело: ваша машина в постоянном движении, и кузов передает на соединение все виды механических вибраций. Если разъем просто отошел, вернуть его на место и зафиксировать – секундное дело, обрыв контакта потребует тонкой пайки или нового подсоединения. Если на разъемах обнаружилась ржавчина, их следует зачистить.
Проверка соединительного кабеля
Кабель, ведущий от разъема антенны к радиотюнеру, может также повредиться или отсоединиться от магнитолы. Пошевелите провод – если сигнал появляется и пропадает, выдвиньте магнитолу из гнезда и осмотрите сзади на корпусе разъем подключения. Если он отошел – вертите его в гнездо, если разъем на месте, то, возможно, придется поменять сам кабель.
Проверка и замена магнитолы
Если приемные устройства, проводка, соединения и разъемы в порядке – остается проверить саму магнитолу на предмет механических повреждений, либо внутренних поломок. Если вы разбираетесь в радиотехнике, то сможете быстро обнаружить неисправность (платы, кнопки, переключатели, шкала частот), если нет – отдайте ее в сервисную мастерскую на диагностику.
Лучший вариант – установка современных, более дорогих радиоприемников проверенных иностранных производителей с хорошей акустической системой. Такие радиолы снабжены встроенными поисковиками сигнала и внутренними усилителями радиоволн.
Дополнительный усилитель сигнала
В некоторых регионах даже исправная мощная радиосистема слабо ловит сигнал, так как местные передатчики и ретрансляторы либо маломощные, либо расположены далеко. В этой ситуации слабая радиола будет ловить сигнал радио очень трудно.
Проблему решает дополнительный усилитель сигнала. Он усиливает амплитуду принимаемых радиоволн и делает прием устойчивым. Но имейте в виду, что при некачественном основном радиооборудовании автомобиля, или неудачной геолокации (в низине, в окружении высотных зданий, в непосредственной близости от других источников радиопомех) он вряд ли вам поможет.
Чтобы предотвратить выход радиосистемы из строя, следует корректно обращаться с оборудованием, регулярно проверять его, не оставлять включенным в салоне на ночь, при необходимости удалять пыль и грязь, чистить и вовремя менять изношенные запчасти.
В заключении отметим, что радиосистема автомобиля достаточно проста – в нее входит антенна на держателе, соединительный провод и радиола с радиотюнером. Если вдруг в машине нарушилось качество приема радиосигнала, начались сбои, помехи, потери звука – причины могут быть механические (оборудование постоянно работает в экстремальных условиях, в пыли, в любую погоду, и под высокими вибрационными нагрузками).
Если в самих устройствах не обнаруживается никаких повреждений, следует поискать внутренние повреждения или нарушения настроек. Самый простой способ – полностью заменить радиосистему, установив качественную радиолу последнего поколения и новую приемную внешнюю антенну. Можно также отдать оборудованием на тестирование и ремонт специалистам.

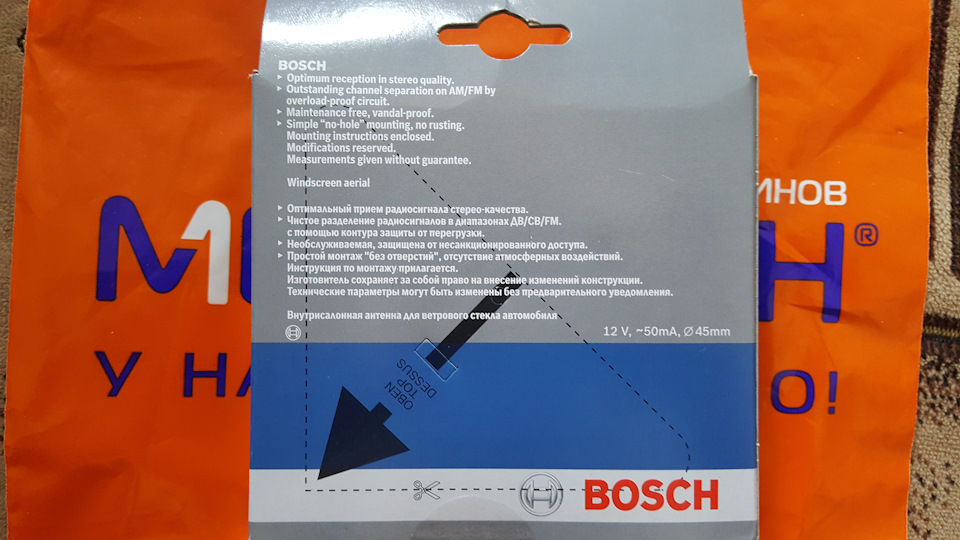

#2 Установка внутренней антенны BOSCH Avtofun PRO
Сегодня приобрел себе внутреннюю антенну BOSCH. До этого пользовался антенной установленной на крыше, её установил прошлый владелец, только вот толку от нее было мало, мой город находится на приличном расстоянии от радио вышки и хороший приём эта антенна не обеспечивала.

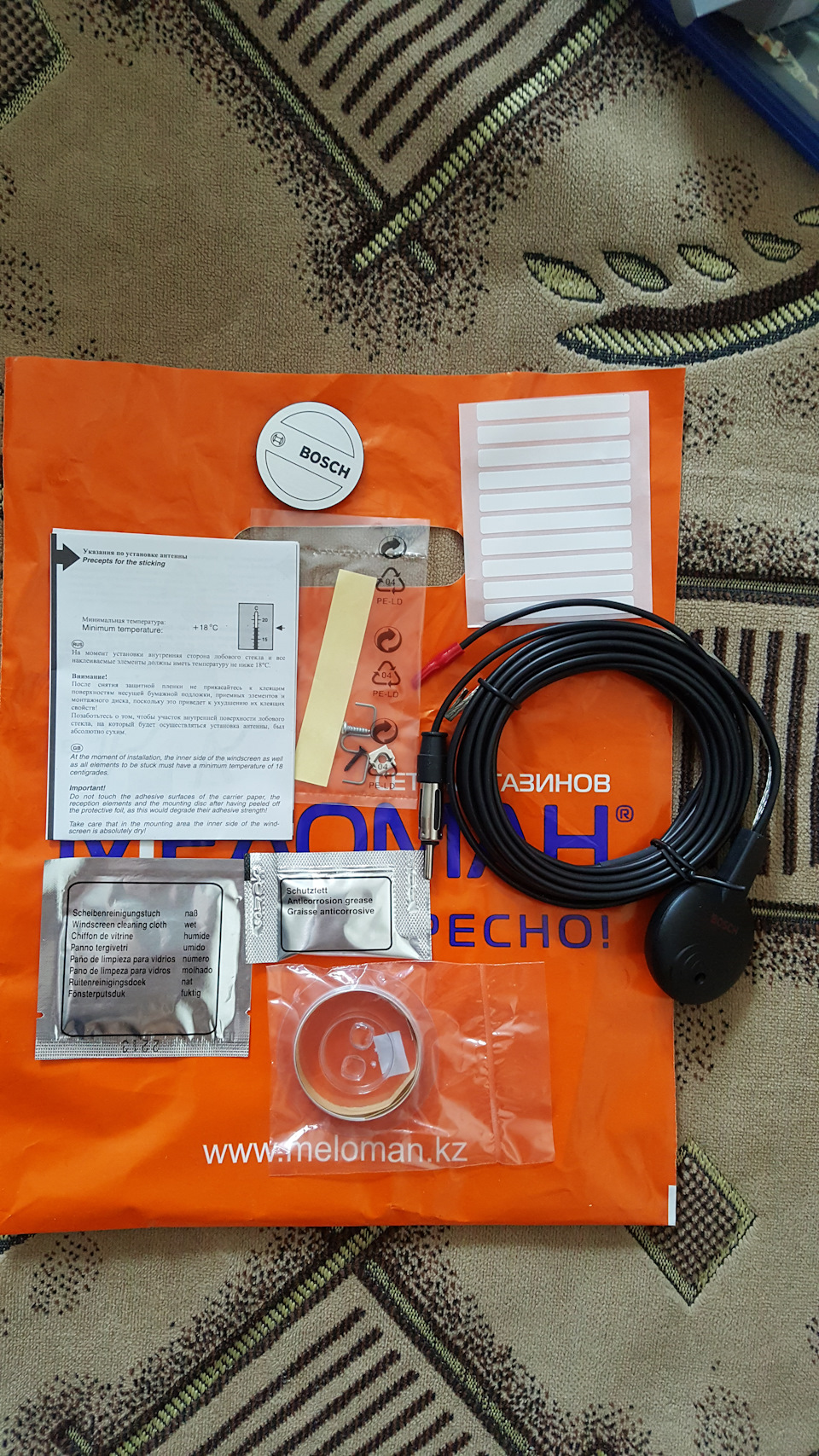

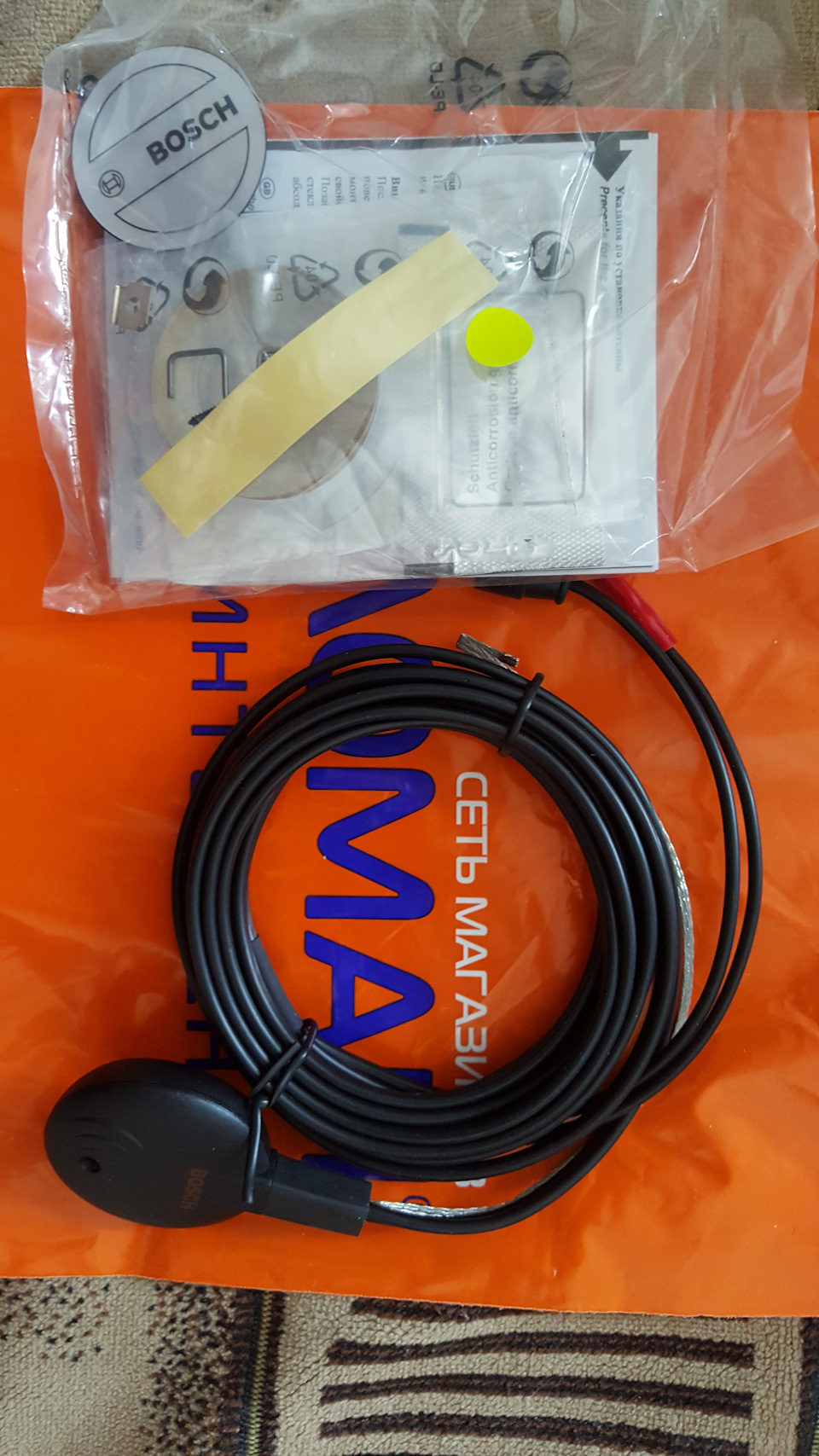

Внутри коробки находится довольно хорошая инструкция по установке, а также сама антенна, салфетки, крепление и т.д.

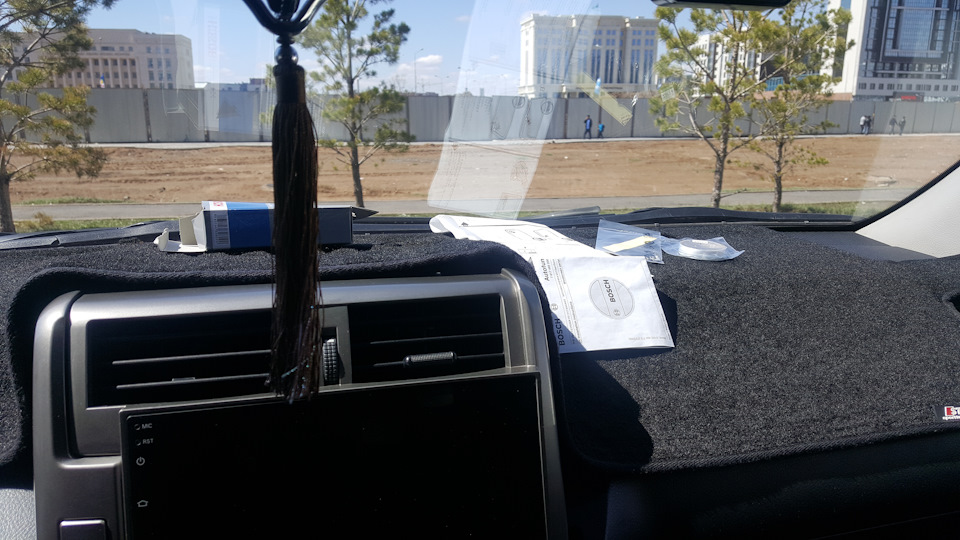

Перед тем как приступить к установке нужно провести подготовительные работы. Вырезать из упаковки треугольник для правильного расположения антенны.
Протереть салфеткой входящей в комплект стекло, где будет расположена антенна.
Открутить солнце защитный козырёк с пассажирской стороны, который крепится на 2х саморезах и боковую декоративную панель, закреплённую 3-мя саморезами.
А также нижнюю боковую панель, прикрученную 5 саморезами. и вытащить магнитолу
Далее начинаем заниматься установкой антенны. Вставляем клейкую часть антенны в подготовленный треугольник, отклеить защитную плёнку, и приклеить его к лобовому стеклу.
Дальше производим установку усов антенны, в моём случае они будут находиться перпендикулярно друг другу. Если они слишком длинные их можно укоротить ножницами.

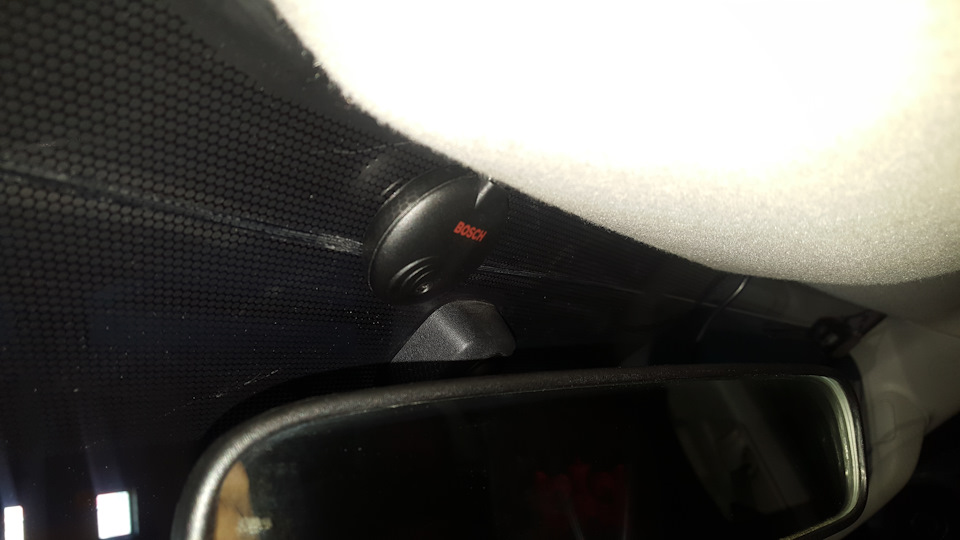

После проделанной работы устанавливаем на место саму антенну и закручиваем её саморезом входящим в комплект. Далее вставляем минусовой провод от антенны в отверстие для самореза который крепит козырек. Черный провод питания антенны прячем под обшивку крыши и выводим сбоку.
Теперь устанавливаем назад боковую декоративную панель, пряча за неё провод. Прикручиваем 3-мя саморезами и опускаем провод вниз к нижней полке торпеды. Аккуратно размещаем провод между этой полкой и бардачком и выводим к магнитоле.
После этого подключаем антенну непосредственно к магнитоле в разъём для антенны. А провод питания усилителя антенны, подключаем к специально проводу в пучке от магнитолы, а моём случае это сине-белый, может быть синий. Главное чтобы было написано в схеме подключения магнитолы, что этот провод: выход +12 В на авт. антенну. тем самым антенна у нас будет работать не постоянно, а только тогда когда будет включена сама магнитола.
Затем, ставим магнитоллу на своё место, прикручиваем нижнюю боковую панель и наслаждаемся музыкой с радио!)
полезный пост для тех у кого плохой радио прием
Столкнулся с такой проблемой, что плохо ловит радио, поначалу грешил на антену, решил разобрать посмотреть что там да как. Снял разобрал, но внутри все оказалось очень прилично, ничего нигде не сломано, не заржавело, начал думать что образовались микро трещены в плате, и нужно все это дело пропаять, Сходил в телеателье, где я услышал ответ что все нормально ничего пропаивать не нужно. Пошел домой начал штудировать интернет в поисках ответа на свою проблему, все писали только одно пропаять пропаять и все. И тут я значит совершенно случайно наткнулся на один форум, где узнал про то что в антенне стоит усилитель который питается от штатной магнитолы через разъем куда вставляется антенна, а при замене этой магнитолы как например в моем случае на пионер усилитель перестает работать так как на обычных магнитолах через разъем куда вставляется антенна не проходит ток. Получается нам просто нужно запитать заново усилитель и у на должно все заработать
И так приступим )
выход штатной антенны:
для нештатной музыки необходим переходник, его я откопал дома, в продаже подобные вещи тоже есть
так это выглядело при обычном подключении
согласно предложенных схем
приобретаем такие детальки
конденсатор емкостью 100 пФ
дросель/индуктивность 100/120 мкГ
спаиваем между собой 2 вывода дросселя и конденсатора-этот вывод должен подаваться на антенну
2-й вывод конденсатора спаиваем с центральной жилой антенны, которая пойдет на магнитолу
ко 2-му выводу дросселя припаиваем провод для запитки +12V
И, сопственно, большое внимание уделяем изоляции:
Подключаем + от желтого провода, питание на который подается при вкл. зажигания.
ВНИМАНИЕ
на антенну подключаем +12V через дроссель
на магнитолу через конденсатор
Уточняю, потому что при монтаже на разные штекеры (антенный в магнитолу как на рисунке, и на тот, что делал я (переходник) подключение производится по-разному)
Плохо ловит радио нештатной магнитолы. Что сделать с антенной?
07.03.15
Я уже не джуниор в L200, поэтому розовый провод питания антенны подключен и питание на нем есть, проверено тестером! 🙂
Штатная магнитола ловила нормально. Но т.к. кроме этого она ничего не умела (CD привод сдох), то я поставил «списанную» знакомым китайскую Мистери.
Радио она ловила отвратно. В городе ещё более-менее, но несколько км от Москвы уже начиналось шипение и пропадало половина радиостанций. К даче (50км от МКАД) оставалось одна станция. Дальше вообще ничего не ловила, даже рядом с крупными городами. Как будто «заточена» на Москву, зараза.
Грешил на китаезность магнитолы, хотя предыдущий хозяин говорит, что у него ловило хорошо и далеко.
Сейчас поставил простенькую магнитолу Sony. Ловит конечно лучше, но далеко от идеала. У жены на Mazda Demio «Squirrel» точно такая же Sony (один в один), никаких шипений и прерываний. Антенна на Мазде обычный штырь, выдвигаемый из передней стойки, без всяких усилителей и прочей лабуды. У меня же на эльке в городе постоянно проскакивают шипуны, иногда прерывается на секунду, иногда левая волна врывается на секунду. В городе не часто и не критично, но я же знаю, что эта магнитола может охрененно ловить радио без косяков.
За город пока ездил только около 5-10км. Шипуны уже начинают напрягать. Опять же лучше чем китайка, но не должна нормальная магнитола так себя вести. Она на гвоздь лучше должна ловить.
У меня ощущение, что антенна, а точнее её усилитель, заточена под свою магнитолу. А с другой магнитолой какая-то несогласованность контуров что-ли.
11.03.15
Ну вот и добрался я до антенны. Благо погодка солнечная и сухая.
Открутил козырьки, плафон с очечником. Отогнул немного потолок и увидел антенну, а точнее её крепление и провода:
Проверил питание прям на этом штекере — +12В.
Лады, не хочешь по хорошему, будем разбирать.
Трещеткой и головкой на 19 открутил без проблем.
И провод питания и сигнальный на разъемах, просто выдергиваются.
(уплотнительная резинка уже снята)
Надо отдать должное — никакого намека на окисел, коррозию и т.п.
Прозвонил. Естественно вход с выходом платы не звонятся. Как эта схема работает и почему так всё плохо с радио не понятно. Поэтому я решил просто закоротить вход с выходом. Т.е. сделать из активной антенны пассивную.
Собрал обратно, прозвонил от штекера до резьбы антенны — всё звонится.
Поставил на машину. Запарился гайку обратно наживлять. Очень не удобно, а разбирать дальше потолок не хотелось. Взял лопату :D, прижал ей антенну сверху, чтобы не болталась и тогда достаточно легко изловчился и наживил гайку. Затянул трещеткой.
Кстати, разъем сигнальный лучше на улице и вынимать и вставлять, т.е. когда антенная не прикручена. Под потолком там очень не удобное место.
Что изменилось пока сказать не могу, потому что машина во дворе, где она и до этого все станции нормально ловила. Поеду за город не раньше пятницы, как будет что рассказать обязательно отпишусь.
Но теперь можно штырь подлиннее прикрутить. Можно усилитель внешний поставить и они не будут друг другу мешать. Но это всё дальше по результатам этой переделки.
Кстати, бонусом получил провод, который идет из района магнитолы под потолок, который можно запитать от АСС магнитолы (замок зажигания), а под потолком уже питание видеорегистратора или радар-детектора или ещё чего маломощного. 😉 Пока просто разъединил его и сверху и снизу.
Сегодня ездил в Молоково (Володарское шоссе) и по МКАДу. На этом маршруте я могу сказать точно, что стало лучше. Но не идеально. Проскакивают шуршуны, но не такие назойливые, без перекрытия музыки. Если специально обращать внимание, то слышно, а так и не заметно (наверное поэтому я в Балашихе не слышал). Но это всего около 5км от Мск. Проскакивают они даже в городе.
Пока я доволен положительной динамикой решения вопроса, но не на 100%. Буду пробовать поставить длинный штырь.
Итак…
Купил штырь 75см. Купил усилитель Триада 304 «дальнобой».
В районе Молоково опробовал все возможные комбинации. Опробовал не стоя на месте, а катаясь по району.
1. Штатный штырь
2. Штатный штырь+усилитель
3. Длинный штырь
4. Длинный штырь+усилитель
5. Длинный штырь на своём проводе выставленный за окно
6. Длинный штырь на своём проводе выставленный за окно+усилитель.
Ну усилитель особо ничего не дает, но он и написано, что только от 40-50км дает эффект.
Из всех остальных остановился на варианте 3. Собственно сразу у магазина накрутил штырь и всё остальное было или так же или хуже.
Я доволен. Шуршуны редко проскакивают, слышу их если только постоянно прислушиваться и ждать их. Но это похоже помехи какие-то в городе. Качество приема сравнимо с тем, что на «эталонной» мазде. БестФМ ловит нормально на всем маршруте.
С усилителем буду экспериментировать когда поеду на дачу или на дальняк. Пока валяется в бардачке.
Так что на сегодня мне удалось значительно улучшить прием перемыканием штатного усилителя в антенне и установкой длинного (75см
= 1/4 длины FM диапазона) штыря. Также снял питание с штатного усилителя на всякий случай (чтобы не было лишнего влияния).
Да, резьба штыря — М5.
На этом пока останавливаюсь до дальней поездки.
03.04.15
Вчера ездил в Домодедово. Радио работало отлично.
07.05.15
Вчера ездил на дачу (64км М4). Радио ловит отлично. Напомню — раньше на даче не ловило ни одной станции.
Поэтому могу смело рекомендовать такую переделку тем, кто столкнулся с плохим приемом нештатной магнитолы.
