Подбор запчастей для капремонта. Муки выбора вкладышей.

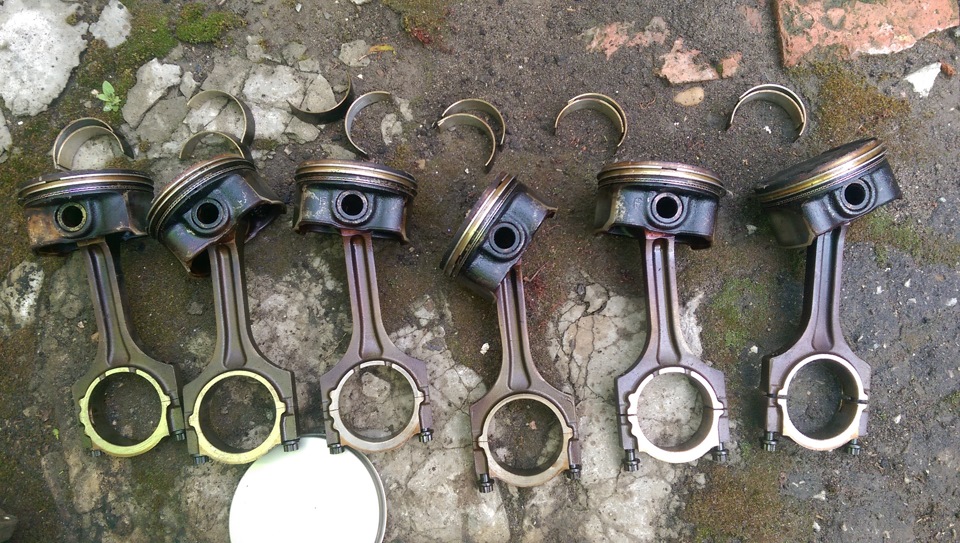

Закончив разбирать свой двигатель, я принялся за подбор запчастей.
По вин-коду без проблем были выбраны следующие позиции:
1. Комплект прокладок двигателя Mando DM209103CB00 — 1 комплект.
2. Болты ГБЦ 22321-3C100 — 16шт.
3. Кольца поршневые (стандартные) 23040-3C100 — 1 комплект.
4. Успокоитель цепи 24810-3C200 — 1шт. (На старом обломилась направляющая).
5. Натяжитель цепи маслонасоса 24560-3C100 — 1шт.
6. Цепь маслонасоса 24322-3C100 — 1шт.
7. Цепь ГРМ 24312-3C100 — 2шт.
8. Натяжитель цепи ГРМ 244103C300FFF — 2шт.
После этого я столкнулся с ребусом по подбору вкладышей (коренных и шатунных). После того, как AlexdPenza скинул мне мануал, за что ему огромное спасибо, а 4WD58 помог разобраться, где найти метки на коленвале и блоке (тоже огромное тебе спасибо!) я зашел в тупик. Дело в том, что на шатунах тоже должна быть маркировка, которую знать также необходимо для подбора шатунных вкладышей. Осмотр шатунов показал, что никакой маркировки на них нет!
Маркировка должна быть на торце шатунов и выглядеть примерно так:
Это могут быть либо буквы, либо цифры.
На моих шатунах не было ничего вообще! Я был просто в шоке. Посмотрел на шатуны, установленные на мой V6-столик — на них маркировка есть именно там, где и должна быть!
Сначала я сильно расстроился — ведь неясно, какие вкладыши покупать. Но потом еще раз проштудировал букварь и нашел внутренние диаметры шатунов для каждой из 3х групп:
А — 58,000-58,006мм;
В — 58,006-58,012мм;
С — 58,012-58,018мм.
Таким образом оставалось померить эти диаметры, чтобы узнать, какой вкладыш нужен!
Собрав шатуны и затянув болты как следует, отправился в контору, где точат блоки. Там померили нутромером диаметры и получили следующие значения:
2 шатуна — 58,00мм (А)
2 шатуна — 58,01мм (В)
2 шатуна — 58,02мм (С)
Измерить тысячные не чем, но и так все понятно.

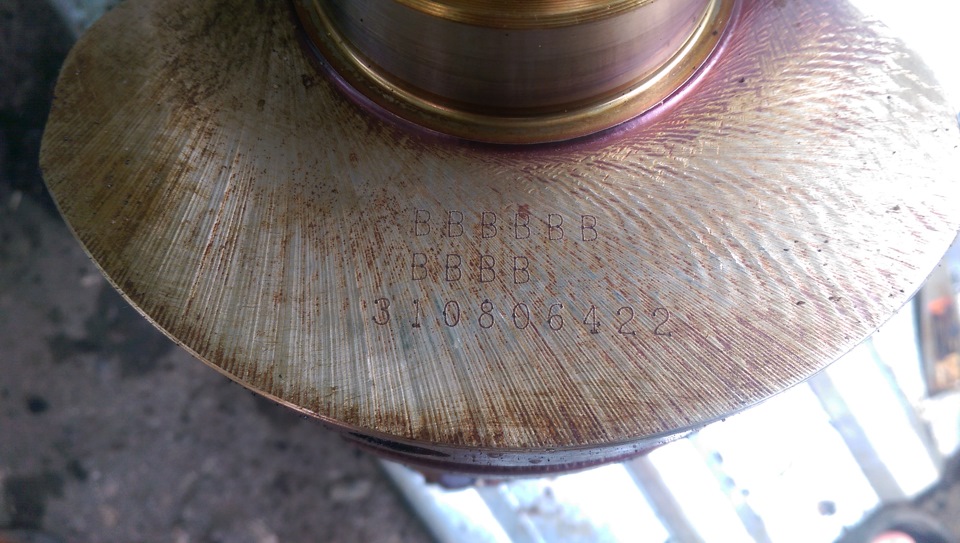

После этого начал подбор вкладышей. Для этого использовал маркировку на коленвале:

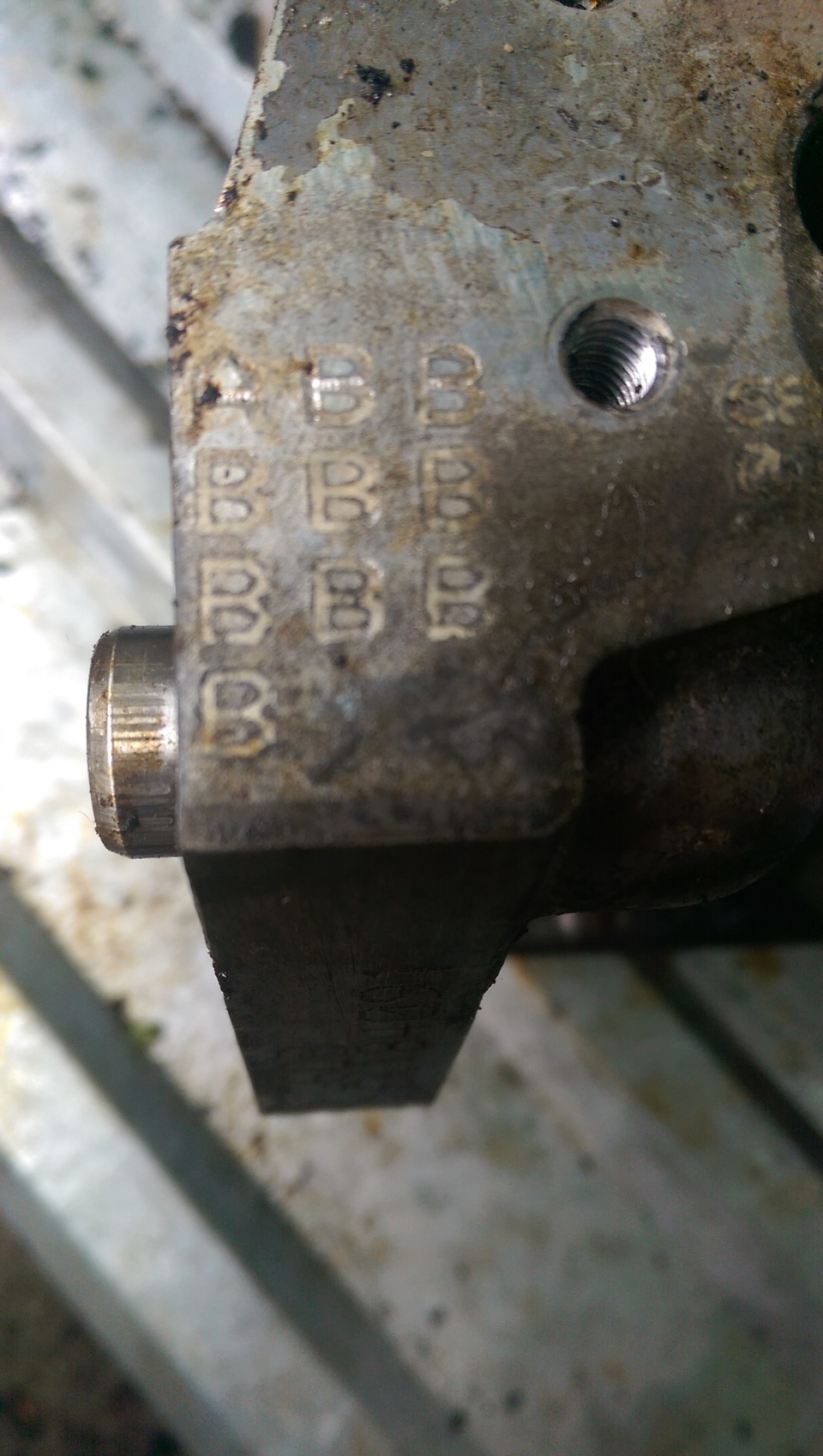

И маркировку на БЦ:
Первые 6 символов на колене ВВВВВВ отвечают за размер шатунных вкладышей, следующие 4 (ВВВВ) за размер коренных вкладышей).
Первая вертикальная строчка на блоке цилиндров (АВВВ) также указывает на размер коренных вкладышей. Воспользовавшись таблицей подбора, получил следующее:
Шатунные вкладыши:
метка на шатунах
___________________________________
М к | A | B | C |
е о ______________________________________
т л | A | A (YELLOW) | B(GREEN) | C (BROWN) |
к е _______________________________________
и н | B | B (GREEN) | C (BROWN) | D (BLACK) |
а _______________________________________
| C | C (BROWN) | D (BLACK) | E (BLUE) |
Т.е. так как на колене все буквы В, а шатуны у меня получились 2А, 2В и 2С, то заказал 2 зеленых, 2 коричневых и 2 черных шатунных вкладыша.
Для колена подбор аналогичен, — 1 зеленый, 3 коричневых.
Таким образом мой заказ запчастей пополнился еще несколькими позициями:
9. Вкладыш 21020-3C310 — 1шт.
10. Вкладыш 21020-3C121 — 3шт.
11. Вкладыш 23060-3C212 — 2шт.
12. Вкладыш 23060-3C222 — 2шт.
13. Вкладыш 23060-3C231 — 2шт.
14. Вкладыш 21030-3C120 — 1шт.
Срок ожидания 17 дней, за это время отчищу двигатель от говнища.
Подбор групп вкладышей и не только двигателя 2GR-FE
Внимание: процесс подбора расписан конкретно для автомобиля Toyota Highlander 2011 года произведенного в Японии с двигателем 2GR-FE и постоянным полным приводом, в следствии чего, если модель вашего автомобиля отличается — проверяйте информацию конкретно по своей модели, а желательно по VIN-коду либо просто обратитесь к официальном дилеру. Двигатель 2GR-FE на разных моделях может быть абсолютно по-разному скомпонован и иметь много своих особенностей. Вся информация ниже сугубо ознакомительная, я не являюсь официальным представителем Toyota, не моторист и не первая инстанция, поэтому вы все делаете на свой страх и риск. Повторяюсь, лучше сразу обратиться к профессионалам.
Столкнувшись с капитальным ремонтом своего двигателя пришлось встретиться с вопросом подбора запчастей лицом к лицу, параллельно вникая в кучу нужной, и не очень, информации. В большинстве случаев номера запчастей не имеют групп и прочих разновидностей, легко подбираются по VIN-коду автомобиля и абсолютно ничего страшного в этом нет, но когда дело доходит до двигателя — тут и начинается веселье. Двигатель ремонтируется для себя, поэтому решено было пойти путем восстановления всех узлов обратно в заводские параметры с использованием исключительно оригинальных запчастей, хотя вариант расточить блок цилиндров, если позволяет, в «ремонтный» размер под неоригинальные ремонтные поршни — тоже, скорей всего, будет ходить. Двигатель 2GR-FE не подразумевает ремонтов, соответственно оригинальных поршней ремонтного размера тоже не существует. Если вы не уверены в том, что у вас есть возможность максимально качественно гильзануть блок цилиндров либо у вас ограниченный бюджет — вариант с неоригинальными ремонтными поршнями вполне себе. Поделиться своим опытом я решил исключительно из-за того, что найти какую-либо подробную информацию в сети по подбору запчастей двигателя 2GR-FE в одном месте и на русском языке — у меня не вышло, хотя казалось бы, мотор популярен. Здесь будет собрана вся информация которую мне удалось найти, с целью, что это пригодится тем, кто когда-нибудь столкнется с подбором запчастей для капитального ремонта.
Вбиваем VIN-код автомобиля в любой из доступных электронных каталогов запчастей и находим следующую схему:
Изначально может показаться, что все довольно просто, но что мы имеем в итоге:
— комплект колец поршня
— 3 группы поршней
— 3 группы шатунов
— 4 группы шатунных вкладышей
— 5 групп коренных вкладышей
А теперь вопрос. Где же взять информацию о том, как правильно подобрать группы данных комплектующих и чем же они вообще отличаются? Ответ — конечно же в интернете, но не тут то было!
Понять точно, чем отличается группы A, B и C мне так и не удалось, если вы владеете данной информацией — прошу поделиться ею в комментариях, но по логике вещей, если вы ремонтируете двигатель методом гильзовки блока цилиндров под оригинальные поршни, то в принципе, их отличие не так важно. Скорей всего группы между собой отличаются только размером пальца соответственно и отверстием под него. Комплект колец имеет единый парт-номер под любую из групп поршней. Имейте в виду, что скорей всего в вашем двигателе, как и в моем, с завода стоят поршни группы B.
Честно говоря, я даже не представляю себе ситуацию, когда с родными коваными шатунами может что-либо произойти, поэтому я даже не стал вникать в методы их подбора, но если вам все-таки понадобится замена шатунов — стоит брать ту же группу, которая и была с завода. Родная группа, скорей всего, будет соответствовать группе поршней, в моем случае B.
Официальный мануал по ремонту двигателя гласит следующее:
При замене подшипника замените его на тот, который имеет тот же номер, что и его соответствующий шатун. Стандартная толщина каждого подшипника указана по отметке 1, 2, 3 или 4 на его поверхности.

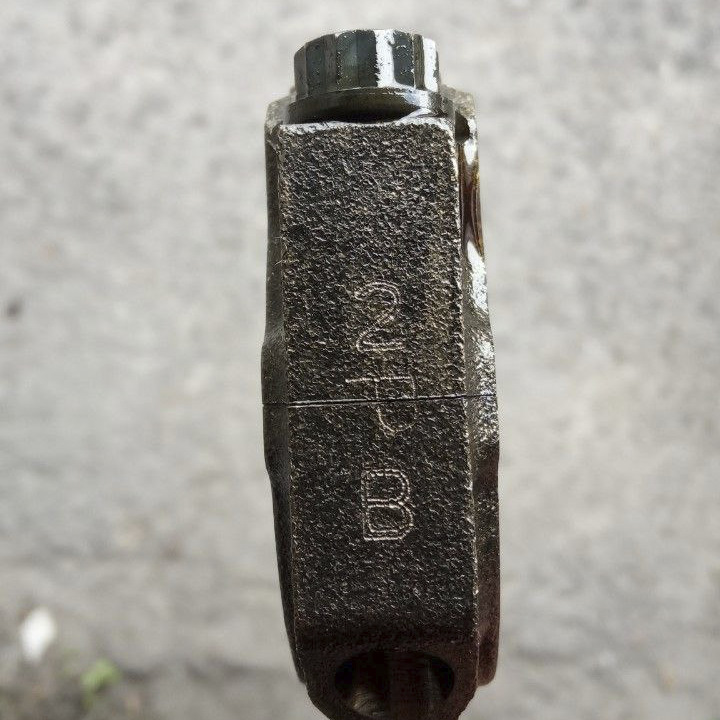

Ничего сложного, берём один из шатунов и обнаруживаем на нём пропечатанные заводом-изготовителем обозначения. Для наглядности, фотография шатуна моего двигателя:
2 — нужная нам группа вкладышей
B — группа шатуна
Вот здесь уже самую малость поинтереснее. Вкладышей коленвала 4 штуки, 2 внешних и 2 внутренних, у каждого существует по 5 групп. Отличить внешний вкладыш от внутреннего довольно просто — внешние, если верить официальной схеме, на 3 мм шире внутренних.
Внимание: ниже описан процесс подбора оригинальных коренных вкладышей под заводские размеры шеек коленчатого вала, если ваш коленвал был отшлифован, вам скорей всего придётся прибегнуть к покупке ремонтных вкладышей фирмы Taiho или любого другого производителя.
Для начала вновь обращаемся к мануалу по ремонту:

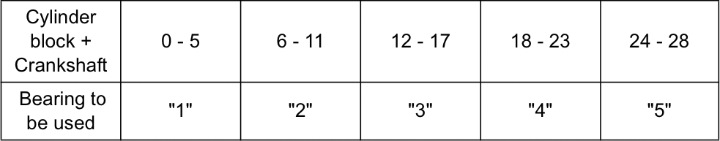

При замене подшипника замените его на подшипник с тем же номером. Если номер подшипника не может быть определен, выберите правильный подшипник, сложив вместе цифры, отпечатанные на блоке цилиндров и коленчатом валу, а затем обратитесь к таблице ниже для получения соответствующего номера подшипника.
Итого, если на ваших вкладышах не оказалось никаких обозначений, а так и происходит в большинстве случаев — нам потребуется два столбца чисел с блока цилиндров и коленчатого вала. Выглядят они следующим образом:

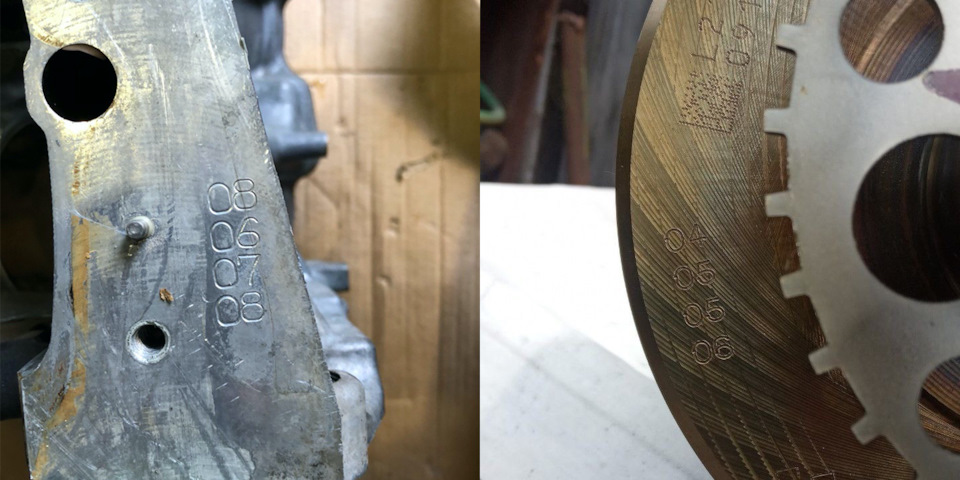

Теперь для определения группы нам нужно суммировать содержимое столбцов и получить значения групп из таблицы ниже:
Проводим подсчёты следующим нехитрым образом:
8 + 4 = 12 — 3 группа (№ 1, внешний)
6 + 5 = 11 — 2 группа (№ 2, внутренний)
7 + 5 = 12 — 3 группа (№ 3, внутренний)
8 + 6 = 14 — 3 группа (№ 4, внешний)
Разница в толщине между группами приблизительно 3 микрона (0.003 мм), что я посчитал несущественным и принял решение приобрести все вкладыши 3 группы. Найдутся те, кто скажет, что такая минимальная разница между группами никакой роли не играет и можно устанавливать абсолютно любые группы вкладышей, но мое мнение таково, что инженеры компании Toyota не дураки, и зарплату они получают не просто так. Процесс подбора групп описан в официальном мануале, в масштабах производства завод потратил средства на печать столбцов чисел на блоке цилиндров и коленчатом валу, поэтому я считаю, утверждать, что все это сделано просто потому что кому-то захотелось — глупо.
В ближайшем будущем постараюсь дополнить запись парт-номерами вышеперечисленных запчастей.
T-GDI 2.0 G4KH. Подбор вкладышей по шатунам и коленвалу
Данная информация собрана мной для двигателя G4KH автомобилей с 2-х литровым турбо. Полагаю она будет полезной и совладельцам таких же аппаратов при обслуживании и/или ремонте. Это машины: Optima TF, Optima JF, Santa Fe DM, Sonata YF, Sonata LF, Sportage SL
ШАТУНЫ
__________________________________________
1. Осевой люфт
— нормативное значение: 0,10
0,25 мм
— предельное значение: 0,35 мм
2. Масляный зазор
— 0,031
0,045 мм
— если зазор мал или велик, замените вкладыш на новый того же цвета и сделайте замер заново.
— если зазор по-прежнему не попадает в контрольные значения, необходимо заменить вкладыш согласно их списку по толщине на больший или меньший
3. Момент затяжки болтов
17,7-21,6 Н.м (1,8-2,2 кгс.м, 13,0-15,9 фунт-сила.фут) + 88-92°
4. Маркировка
A — 51.000
Допустимый прогиб шатуна — 0,05 мм на 100 мм
Допустимое скручивание шатуна — 0,10 мм на 100 мм
47,960 mm
На примере реального колена:
Подбор шатунных вкладышей относительно маркировок колена и шатуна:
________________________________________________
Маркировки
Колено — Шатун — Вкладыш:
1 — А — Желтый
1 — В — Зеленый
1 — С — Бесцветный
________________________________________________
2 — А — Зеленый
2 — В — Бесцветный
2 — С — Черный
________________________________________________
3 — А — Бесцветный
3 — В — Черный
3 — С — Синий
________________________________________________
ВКЛАДЫШИ

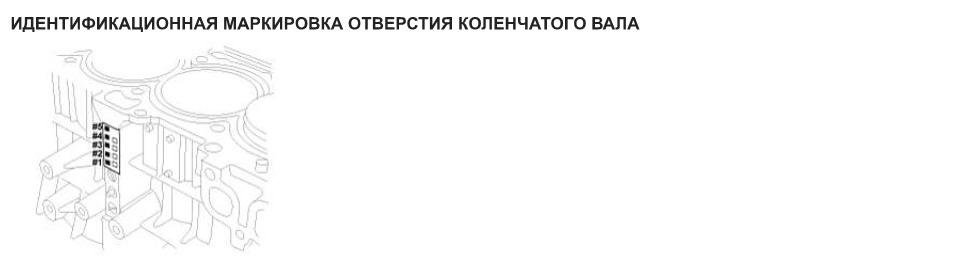

Таблица подбора коренных вкладышей согласно маркировка блока и коленвала:
маркировки
______________________________
Вал — Блок — Вкладыш:
1 — А — Желтый
1 — В — Зеленый
1 — С — Бесцветный
______________________________
2 — А — Зеленый
2 — В — Бесцветный
2 — С — Черный
______________________________
3 — А — Бесцветный
3 — В — Черный
3 — С — Синий
______________________________
Номера вкладышей шатунных
c 2010/03/15 по 2012/06/21:
Номера вкладышей коренных
с 2011/02/19 по 2016/06/04
Вроде подробно написал. Пишите, звоните, если не понятно
