Подключение электроантенны в авто
Установка выдвижной электроантенны Calearo 7677150
Если вкратце то мудохался я с ней достаточно 🙂

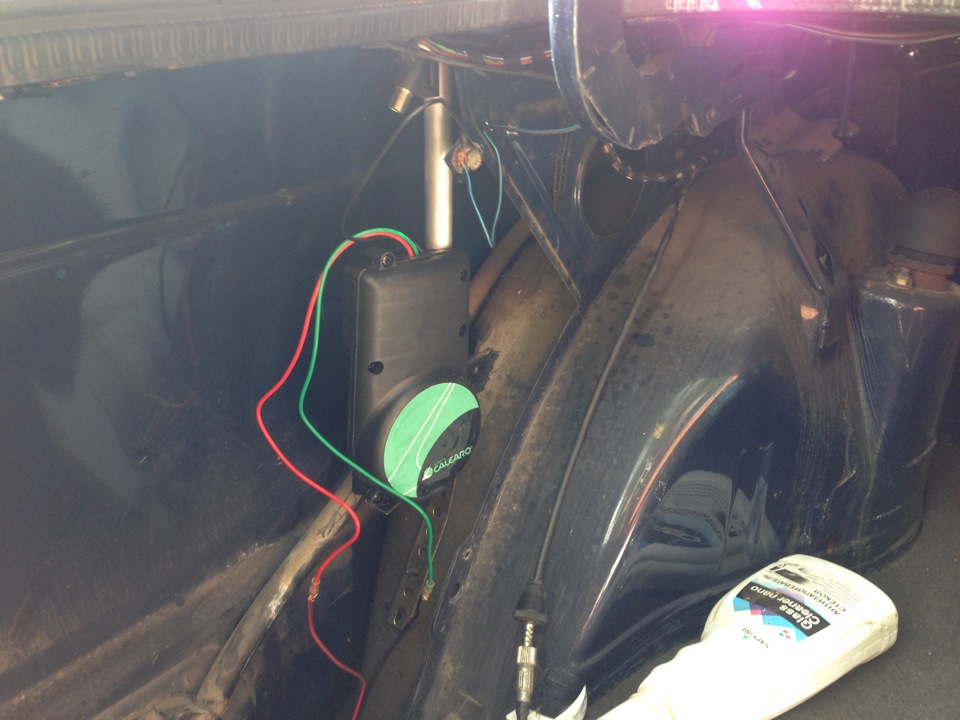

Первым делом закрепил антенну в штатном отверстии. Встала очень легко, как буд-то сделана специально под кузов е30. В кузове даже торчала резьба, на которую я поставил крепёж антенны.

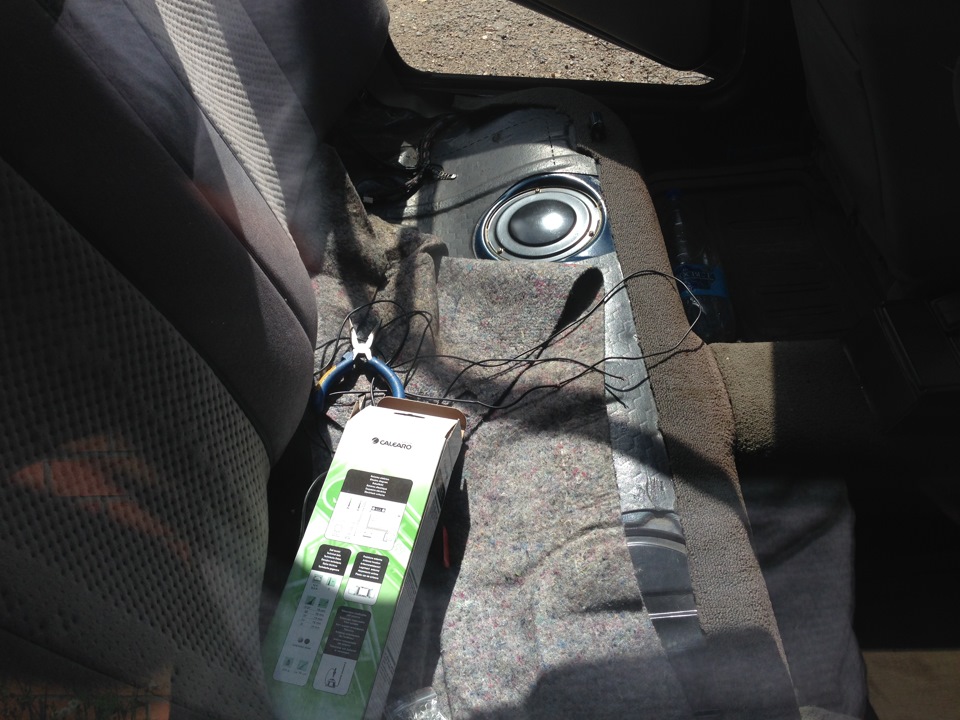

А вот дальше начались танцы. Проводов нужной длины в доме нет. Проводку нужно прокладывать под ковёр, а винты передних сидушек прикипели намертво. В итоге забил и где мог спрятал под обшивку порога.

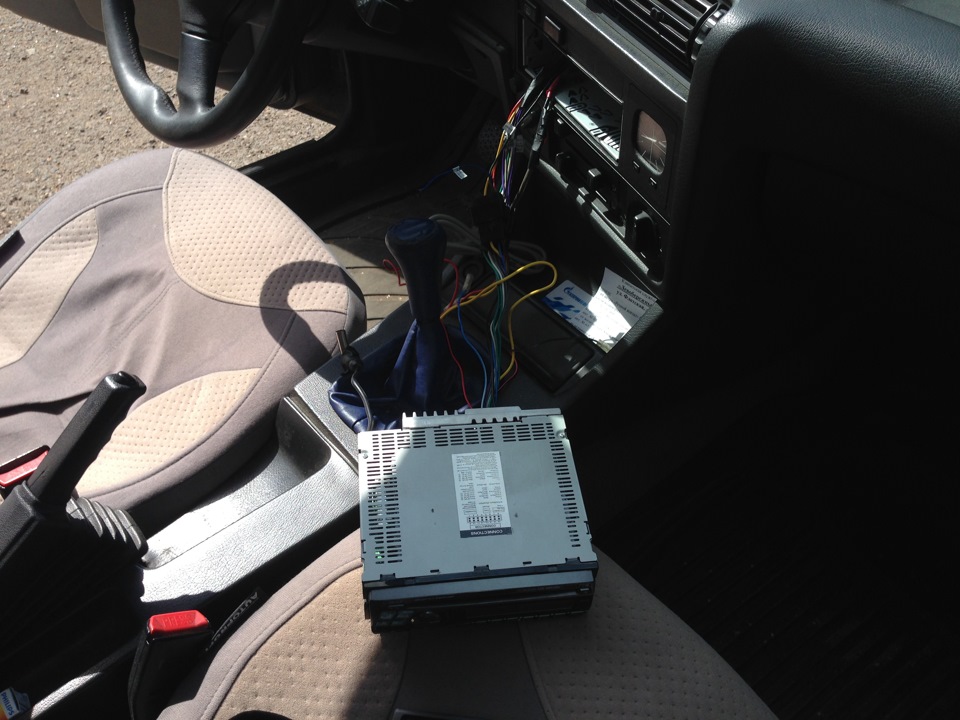

Пришла пора снимать магнитолу. И тут дикий тупняк. Как она бл@ть снимается, а? Прочитал на 30м клубе пост о том как воровать магнитолу и вытащил (вставил шлицевую отвертку между магнитолой и металлической рубашкой). И вот тут-то и начались очередные «танцы».
Жуткое количество изоленты и хлипких проводов. Зато все подписаны. Подключил синий (power antenna) к зелёному на антенне. Красный на антенне к свободному желтому + на магнитоле. (схема на коробке с антенной кривая. там красный провод идёт на аккумулятор на — ).

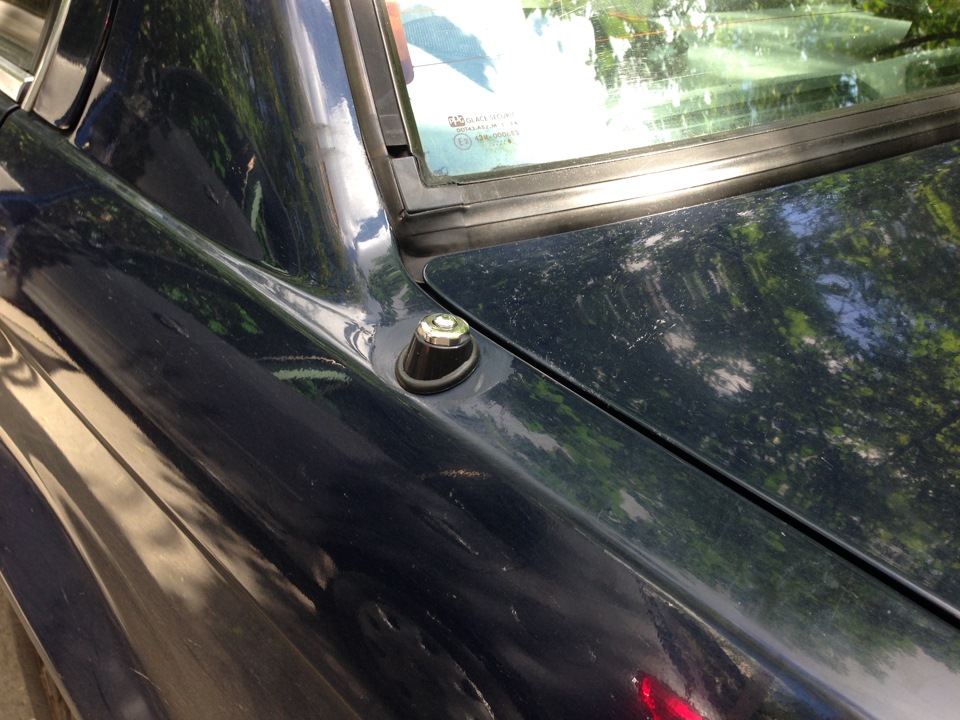

Ну и собственно вуаля! Антенна выезжает при включении магнитолы, радио ловит не всегда идеально, но это мелочи. Жить можно 🙂
BMW 3 series 1990, 102 л. с. — электроника
Машины в продаже
Комментарии 24
У меня такая же установлена, только вот не нравится то, что при обычном включении она вылезает, лучше подключить к режиму теле-радио (выход на активную антенну), тогда в режиме mp3 будет убрана, меньше повреждений и возможность ехать по лесу с музыкой, а еще она бывает подгнивает, и надо чаще смазывать.
дружище подскажи это оригинальная антена?) просто такую снял нахрен)))
Она не оригинальная. Но работает и выглядит 1:1. Отличная штука кстати )
Ааа понял)))ну я уже дырку заварил в кузове)))
Б** п*****. Зачем заваривать заводскую дырку антенны?)))
убрал же антену))) чтоб небыло лишнего сопротивления)))
короче я купил оригинальную антенну за 500р) начал подключать на аккум и это просто ппц было, долго думал как она через схему работает, разобрался и в итоге. черный минус постоянный, один провод на + это вниз оседает, 2 провода на + выдвигается в верх. у меня вопрос к тебе такой, схема под кнопку если сделать, нормально будет?
не совсем понял тебя. тем более что до аккума можно вообще не тянуть, а запитать от проводки магнитолы. По идее схема такая: зелёный провод антенны отвечает за то как она выдвигается при включении магнитолы, т.е. подключается к синему power antenna на магнитоле.
Красный на антенне к любому постоянному плюсу, я это сделал у магнитолы, чтобы не тянуть проводку под капот (к свободному желтому + на магнитоле.) Черный провод банально минус, его куда угодно на кузов. Думаю, что стандартную можно подключить тем же макаром. А вообще зря ты её купил. Выдвижная антенна, которой 25 лет — сомнительный ништяк.
Варианты подключения активной антенны к автомагнитоле
Активная антенна имеет встроенный усилитель мощности и нуждается в подключении к источнику питания. Поэтому она устанавливается немного сложней обычной. Но если автомобиль часто эксплуатируется за городом, где сигнал радиостанций слабый, то она незаменима. Как подключить активную антенну к автомагнитоле?
Выбор места расположения
Активные антенны имеют компактный дизайн и крепятся при помощи специальной клейкой посадочной прокладки или на двухсторонний скотч. Поэтому место установки внутри салона можно выбрать любое. Чаще всего предпочтение отдается лобовому стеклу у переднего пассажирского сидения. Обусловлено это расположением вблизи магнитолы и удобным монтажом кабелей в обшивку автомобиля.
Размещение на крыше имеет преимущество в приеме сигнала, однако выполняется сложнее. Возможны также окисления металлических частей и ухудшение качества приема.
При выборе места, в котором будет установлена антенна, следует придерживаться следующих правил:
Штекер
Перед установкой следует обратить внимание на вариации штекера для подключения антенны на установленной автомагнитоле. В большинстве штатных акустических систем используются собственные переходники. Если штекеры соответствуют одному формату, то все просто, при подключении их достаточно соединить. Если же они разные, то потребуется дополнительный подбор соответствующего переходника, найти который можно в автомагазинах.
Питание антенного усилителя
Современные модели подключаются через разъем приемного устройства непосредственно к автомобильной магнитоле. При таком подключении от активной антенны подается радиосигнал. В обратном порядке по другой паре к усилителю подается необходимое напряжение в 12 Вольт.
На моделях, где такое подключение не предусмотрено, антенный усилитель приходится подключать к питанию самостоятельно в двух вариантах:
Пошаговая инструкция по установке внутри салона
Монтаж зависит от комплектации выбранной модели, но общие принципы практически ничем не отличаются. Все особенности дополнительно будут указаны производителем.
Пошаговая инструкция установки на крышу
Если длины кабеля из комплектации недостаточно, то потребуется дополнительный. Кабель должен быть в экранированном оплете и иметь сопротивление в 75 Ом.
Как подключить автомобильную антенну к магнитоле
Чтобы автомобильная антенна работала правильно, нужно уметь ее устанавливать и подключать. С виду эта процедура выглядит не очень сложной, но на деле могут возникнуть некоторые проблемы. Наша статья поможет вам избежать их.
Сейчас на многих автомобилях имеется штатная антенна. Она устанавливается практических на всех новых моделях, даже если автомагнитола и не входит в набор предлагаемых опций.
Но такие антенны имеют некоторые недостатки. Главная из них – помехи в эфире. Антенна может плохо ловить некоторые частоты, что выражается в посторонних шумах при прослушивании любимой радиостанции.
В таких случаях водители полностью отказываются от прослушивания радиостанций. Они обзаводятся целыми коллекциями флешек, на которых собраны любимые треки. Но даже самая лучшая музыка со временем надоедает. Тогда приходится обновлять списки любимых песен. К тому же, иногда хочется послушать живую речь или же узнать последние мировые новости.
Активная антенна может понадобиться и для другого случая. Например, для просмотра телевидения в автомобиле. Итак, вам понадобилось установить автомобильную антенну. Чтобы все получилось в лучшем виде, следует придерживаться определенного порядка действий.
Выбираем место для установки антенны
Для начала определяемся с местом, в котором будет установлена антенна. Обычно это зависит от расположения стрелок приема.
Угол или центр?
Описанный вариант не подойдет в том случае, если на зеркале установлен видеорегистратор: антенна будет мешать полноценному обзору для видеосъемки.
Хотелось бы отметить еще один важный момент. Если в машине работают видеорегистратор или навигатор, то их блоки питания могут создавать сильные помехи для работы антенны. Поэтому приемник нужно установить подальше. Можете попробовать закрепить антенну на заднем стекле. Если длины кабеля не хватит, его необходимо удлинить.
Установка и подключение антенны
Определившись с местом, переходим к установке. Область на стекле, где будет прикреплена антенна, хорошо очищаем от пыли и тщательно обезжириваем. Для этого используются специальные спиртосодержащие средства.
Иногда очиститель для стекла уже входит в комплект с антенной. Обычно главный блок и приемные усики крепятся к стеклу на двусторонний скотч. Вам остается лишь удалить защитную пленку и приклеить конструкцию на стекло в нужном месте. Для лучшего эффекта прижмите антенну на несколько секунд. Это исключит отклеивание скотча в дальнейшем.
Затем наступает черед прокладки проводов. Обычно их ведут по стойке лобового стекла вниз к магнитоле. Если антенна расположена на заднем стекле, то провод можно спрятать под обшивкой крыши.
Назначение проводов
Частый вопрос — куда посадить тонкий проводов антенны к автомагнитоле? Разбираемся с назначением проводом. Стандартный кабель имеет три отдельных провода.
Все три провода могут быть объединены в один или же тянуться по отдельности.
Обычно в современных моделях кабель контактов и питания соединены в одну жилу. На магнитоле для нее имеется единый разъем. При этом заземлением служит корпус магнитофона.
Приведенная схема подключения подойдет для любых типов антенн без исключения.
Теперь немного о производителях. Как ни странно, среди отечественных вариантов имеются весьма достойные. Например, хорошо зарекомендовали себя приемники фирмы «Триада». По качеству сигнала и сроку службы они ничем не уступают антеннам фирмы «Bosch» или «Pulsar».
Как правильно подключить (подсоединить) и установить активную антенну к магнитоле в машине
Установка или замена проигрывателя требуют коммутации различных кабелей, обеспечивающих работу автомобильного мультимедийного комплекса. При самостоятельной установке аудиооборудования пользователю необходимо знать, как подключить антенну к магнитоле. Ошибочные действия приводят к некорректной работе радиоприемника, а также выходу из строя электронных компонентов или предохранителей.
Перед тем как подключить антенну к автомагнитоле, необходимо выяснить тип, а также конструктивные особенности применяемого оборудования. Изделия для приема радиосигналов или иных волн могут иметь встроенный усилитель, который подключается к бортовой сети автомобиля. В конструкции штатного оборудования устанавливается специальный фильтр, обеспечивающий удаление фонового шума и повышающий качество принимаемых сигналов. Прибор размещается под обшивкой салона, имеет дополнительное питание от аккумулятора транспортного средства.
На автомашинах, имеющих штатное оборудование или подготовку под размещение акустической системы, выбор антенны сделан производителем. Владелец автомобиля может удалить имеющееся изделие или не использовать его для приема радиосигналов. Дополнительное оборудование устанавливается при использовании головного устройства с телевизионным приемником или навигационным модулем. Дополнительно потребуется доработка или замена существующей антенны при размещении специальных радиостанций «Си-Би», которые используются водителями большегрузных автомобилей.
Подключение к магнитоле
Установленное оборудование для приема радиоволн требуется правильно подключить к головному устройству. От корректности монтажа зависит чувствительность радиоприемника и качество воспроизведения. При движении возникает вибрация штекера автомобильной антенны в посадочном гнезде.
При неплотной установке возникают перебои приема сигналов, которые приводят к провалам в приеме радиостанции или появлению шумов или помех.
Наружной
Для установки внешней антенны используется фиксация через отверстие или на магнит. Кабель от оборудования с магнитной опорой пропускается в салон через дверные уплотнители. Из-за этого изоляция шнура перетирается, что приводит к появлению помех. Кроме того, деформированный уплотнитель пропускает воду в салон транспортного средства.
Для установки антенны на крыше требуется просверлить крепежное отверстие и канал для ввода в салон коммутационного жгута. Соединительный кабель должен быть экранированным с расчетным сопротивлением 75 Ом. Для размещения оборудования на крыше потребуется демонтировать часть накладок, расположенных на стойках, а затем немного отодвинуть цельноформованную обшивку потолка. Элемент снимается аккуратно, поскольку деформация будет различима на ровной поверхности панели.
После сверления отверстий требуется нанести защитную мастику, которая снизит риск возникновения коррозии. Корпус антенны монтируется на крыше через резиновую прокладку, дополнительно смазанную герметиком для наружных работ.
Подобный метод снижает количество воды, попадающей в салон автомобиля.
Сигнальный кабель крепится к активному элементу через набор пластин, изготовленных из меди и фторопласта.
На части автомобилей предусмотрены отверстия под крепление штыря обычной пассивной антенны на крыше или крыле, закрытое пластиковой или резиновой заглушкой.
На машинах, предусматривающих установку акустического оборудования, имеются штатные жгуты.
На части автомобилей придется протянуть дополнительный кабель, соединяющий выход антенны с магнитолой. Шнур протягивается под элементами отделки интерьера и под ковровым покрытием, уложенным на пол. После этого требуется установить антенну, которая крепится штатной гайкой.
Внутренней
Если владельцу автомобиля не хочется резать кузов или он не имеет должных навыков, то допускается установка антенны для автомагнитолы в салоне транспортного средства. Устройство размещается на панели приборов или задней полке. Затем требуется проложить соединительный кабель и подсоединить разъем антенны к штекеру головного устройства. Недостатком использования пассивного внутреннего приемного устройства являются помехи и малый радиус приема радиостанций.
Для улучшения качества приема используется отдельный усилитель сигнала, который врезается в соединительный кабель. Электрическая схема подключения устройства включает в себя положительный и отрицательный провода. Минусовой сигнал поступает от кузова автомашины или металлического силового каркаса панели приборов. Плюсовой кабель подсоединяется к ближайшему переключателю. Но при выключенном зажигании антенна не работает, поэтому рекомендуется коммутировать провод напрямую к штекеру магнитолы.
Активной
Перед тем как подключить активную антенну, требуется выбрать место крепления корпуса на предварительно обезжиренной поверхности ветрового стекла. Усы растягиваются вдоль верхней и боковой кромок, что обеспечивает сохранение обзора для водителя. Фиксация элементов производится штатным клеевым слоем (защищенным прозрачной пленкой) или кусочками двустороннего скотча. Также возможно размещение штыря антенны на металлической панели крыши. В этом случае качество приема ухудшается, поскольку кузов является дополнительным экраном для радиоволн.
Для подачи напряжения к усилителю используется штекер питания на магнитолу, в котором имеется отдельный шнур с изоляцией синего цвета. Соответствующий провод протягивается внутри панели приборов, соединение производится пайкой с последующей защитой места стыка изоляционной лентой.
При коммутации важно не перепутать минус и плюс, поскольку ошибка приведет к выходу усилителя из строя.
Отрицательный провод, покрытый изоляцией черного цвета, устанавливается на кузов автомобиля.
Если головное устройство не оснащено отдельным выходом питания, то допускается коммутация устройства к разъемам ламп подсветки кнопок или переключателей, расположенных на панели приборов. Цепь рекомендуется защитить штатным или дополнительным предохранителем.
Настройки
После подключения антенны к магнитоле требуется произвести только поиск частот радиостанций или телевизионных каналов, которые записываются в память головного устройства. Настойку необходимо производить только при использовании радиостанций, работающих в диапазоне «Си-Би». Приемное оборудование крепится на крыше автомобиля или кабины при помощи магнита или гайки, обеспечивая эффективность приема сигналов. Размещение антенны на крыле или внутри бампера снижает дистанцию приема сигналов в 1,5-2 раза.
Для регулировки используется индикаторный прибор, измеряющий соотношение принятого и отраженного сигналов. Работа выполняется в специализированных центрах, имеющих в распоряжении подобное оборудование. Допускается самостоятельная настройка с учетом рекомендаций, имеющихся в инструкции по эксплуатации индикаторного прибора.
установка автоматической выдвижной антенны для радио
Для владельцев Куалисов не секрет, что родная встроенная в стекло антенна, не блещет качеством приема. Антенна от раннего собрата Toyota Scepter SXV15 куплена очень давно…лежала уже года два. Знаю что многим моя идея может быть не по нраву, но каждый имеет право на свое мнение. Цель установки одна единственная — усилить сигнал и качество приема радио каналов. Знаю прекрасно возможности конкретно этой антенны, т.к. владел двумя Скептерами в кузове вагон почти 3 года.
1. Примеряемся еще раз прежде чем начать резать отверстие в кузове.
2. Вырезаем вертикальный овал
так как враг металла — это смесь влаги с кислородом, я промазал контур отверстия с обеих сторон качественным герметиком и только после этого дальнейшая сборка.
3. Закрепляем антенну внутри
Перед установкой механизм нужно обязательно разобрать, промазать ну и тест драйв
Больше всего времени ушло на прокладку проводов в дополнительной изоляции и их подключение.
Вот собственно схема если вдруг кто заморочится, в чем я сильно сомневаюсь :))
Так как блок управления (реле) находится непосредственно на кронштейне антенны, остается только правильно подключить провода.
толстый сине-желтый: постоянный «+»
толстый белый с черной полосой: постоянный «-«
зелено-красный: «+» от АСС
черный: управляющий «+» от провода REM либо ANT (в зависимости от того какой у вас имеется).
P.S. если у вас управляющий провод запитан от REM, то соответственно антенна будет «выезжать» при включении магнитолы, а если у вас на фишке магнитофона имеется провод ANT (что реже), то антенна будет выдвигаться только при включении радио.
26.12.2016 доделки с выключателем
Итак, заветный клавишный выключатель в руках, монтируем его для принудительного «бездействия антенны»
