Подключение китайского вольтметра в авто
► [45] Вольтметр из Китая. Установка и подключение

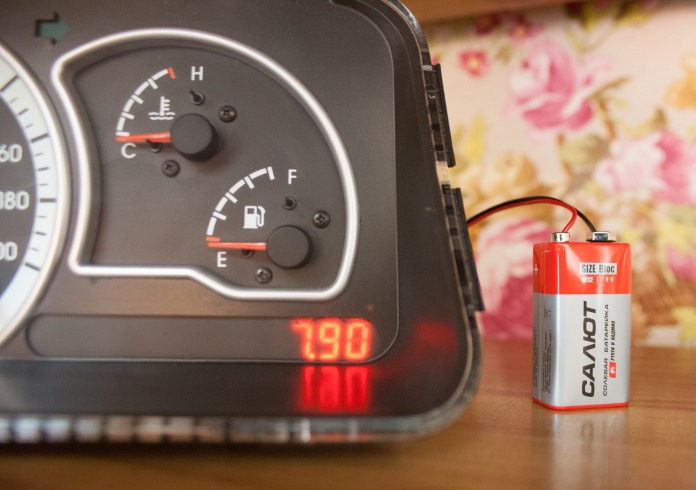

После покупки автомобиля, хороший знакомый посоветовал купить вольтметр. У него стоял модуль в прикуривателе с экранчиком. Типо такого. Поискав такой в магазинах, почему то не нашел. То нет, то закончились. В итоге, я отложил затею в дальний угол.
Но не так давно, увидел БЖ с записью об вольтметре из Китая. Захотел и себе. Красиво, удобно и аккуратно =)

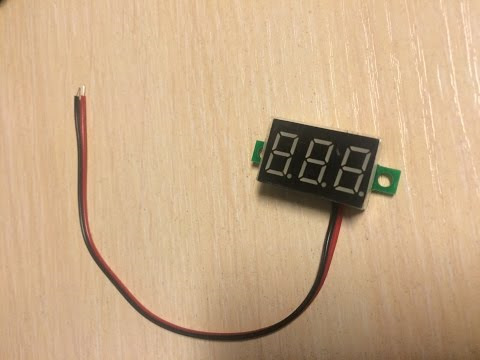

Заказывал здесь на Али Экспресс за 57 рублей. Дошел за 2.5 месяца! Печально, но хоть дождался. Почте Made in Russia отдельный поклон… =)
Способов установки вычитал много. Напрямую от АКБ, от прикуривателя, от замка зажигания, к сабвуферу и т.д. Я подключил к замку зажигания. И мест установки огромное количество. Кто куда. А я в панель приборов.
1) Снимаем приборку. Раскручиваем 2 верхних шурупа, и снимаем стекло.

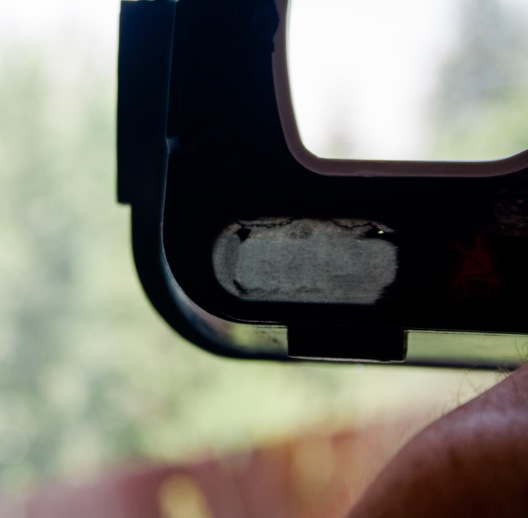

2) Стираем уайт-спиритом напыление. Я выбрал установку с правой стороны, была надпись AIR BAG. Стирайте осторожно. Не перестарайтесь. Совет: снимите подложку с напылением с приборки совсем, и трите на ровной поверхности, так как подложка очень мягкая, и легко продавливается. По месту разберетесь, о чем я написал.

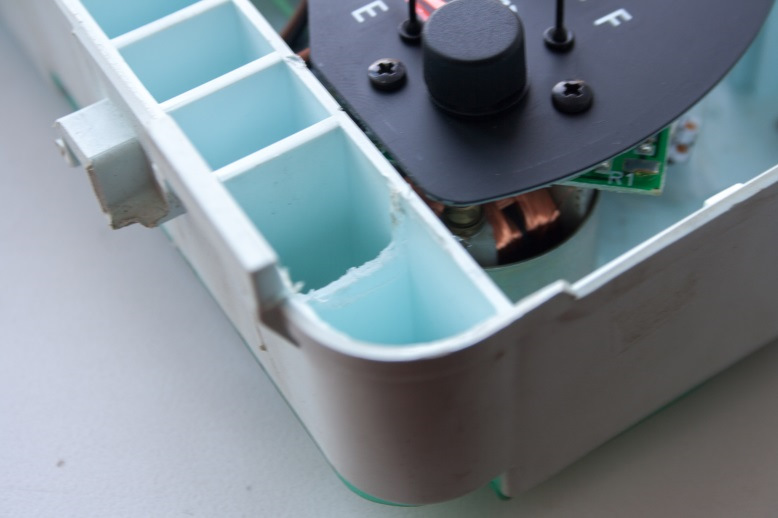

3) Далее нужно подготовить место под вольтметр. Заказанный мной, очень маленький, и идеально встает в пазы под лампочки. Кусачками откусываем не много пластик, что бы утопить вольтметр в глубь.
4) Примеряем по месту. Левое ушко, под шуруп у вольтметра, ОСТОРОЖНО срезаем ножницами или ножом, но не отламываем! Иначе можно плату повредить. Я залил все термоклеем. Провода выводим сзади, через отверстие.

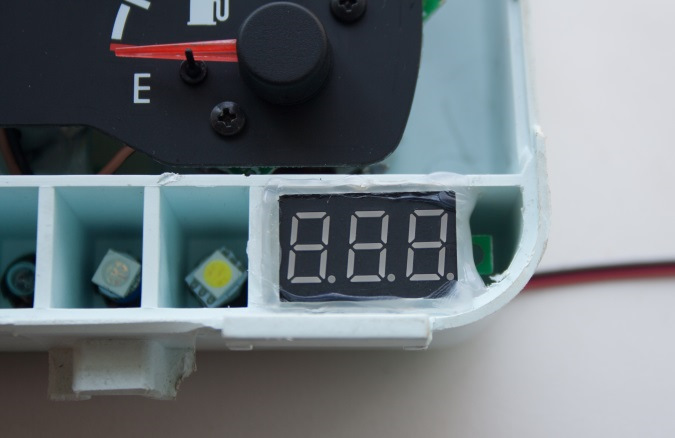

5) Собираем панель и проверяем работу. Я заматовал поверхность, что бы сбить яркость.

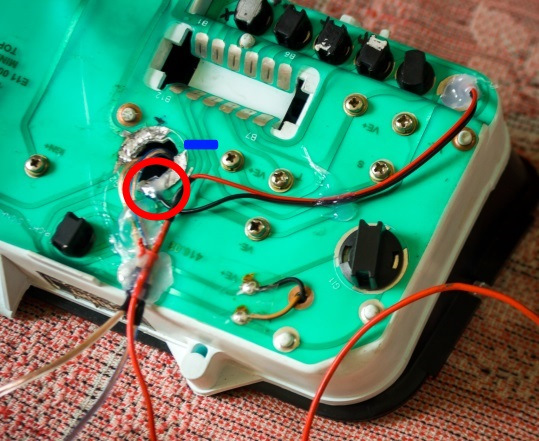

6) Подключение. Минус подключил на минусовой контакт от лампочки. Плюс, через штекер, протянул к замку зажигания. Штекер поставил для того, что бы можно было, если приспичит, удобно снять панель.

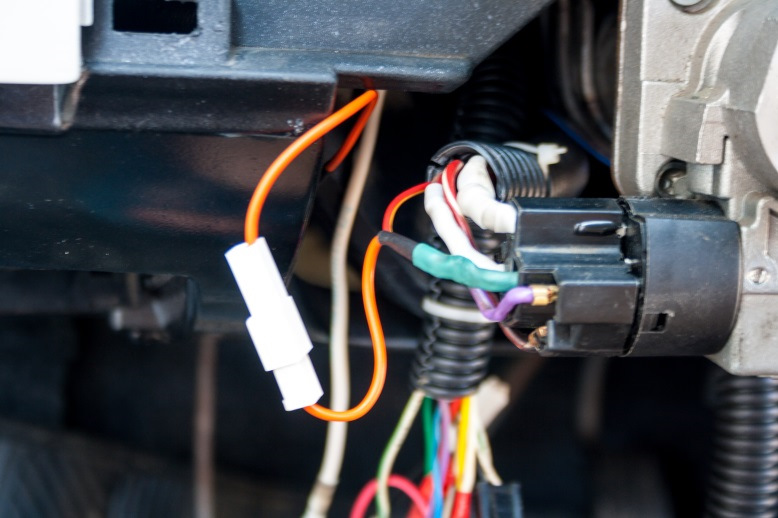

7) Собственно сам замок зажигания. Плюс я подключил параллельно к контакту «KA» («KB»). Тонкий желто-красный проводок. Этот контакт отвечает за включение магнитолы при повороте ключа в первое положение.
— На заглушенной машине, при вынутом ключе, вольтметр не работает.

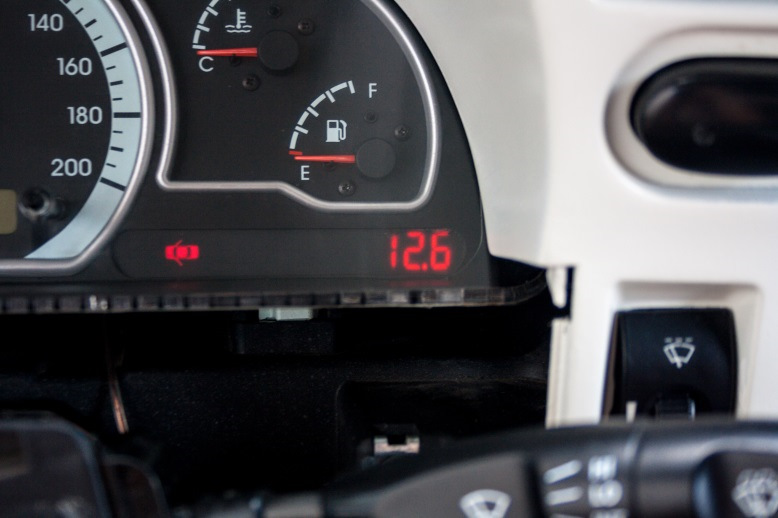

— При повороте ключа в первое положение включается магнитола, и работает вольтметр. Слушаем музыку на природе, и следим за зарядом АКБ. Очень удобно!

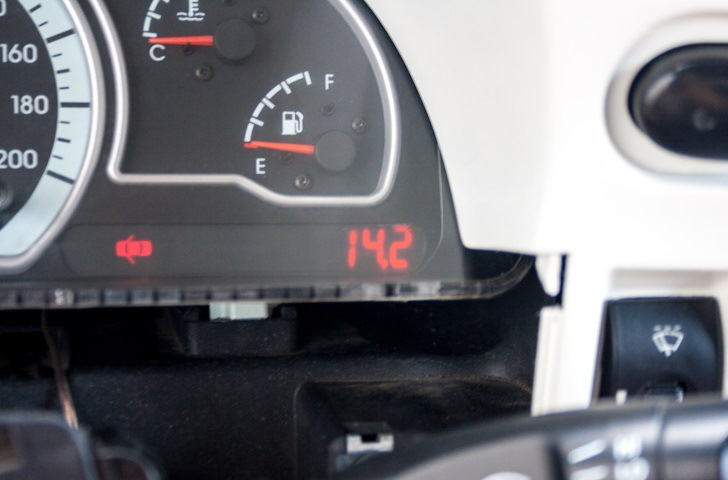

— При заведенной машине вольтметр отображает заряд с генератора на АКБ.
Спасибо! Всем удачи и хороших деньков! Не гвоздя, не жезла!
