Установка китайской магнитолы Alidesheng (Android, 9», 2din)

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

Заказывал на Aliexpress 27 марта магнитолу модели Alidesheng (Android, экран 9 дюймов, на базе процессора MediaTek MT6580M), версия с 2 Гб оперативки, 16 Гб памяти встроенной, одно из самых доступных предложений в такой вариации: с учётом скидки 600р. от Ali, покупка обошлась в 7100р.

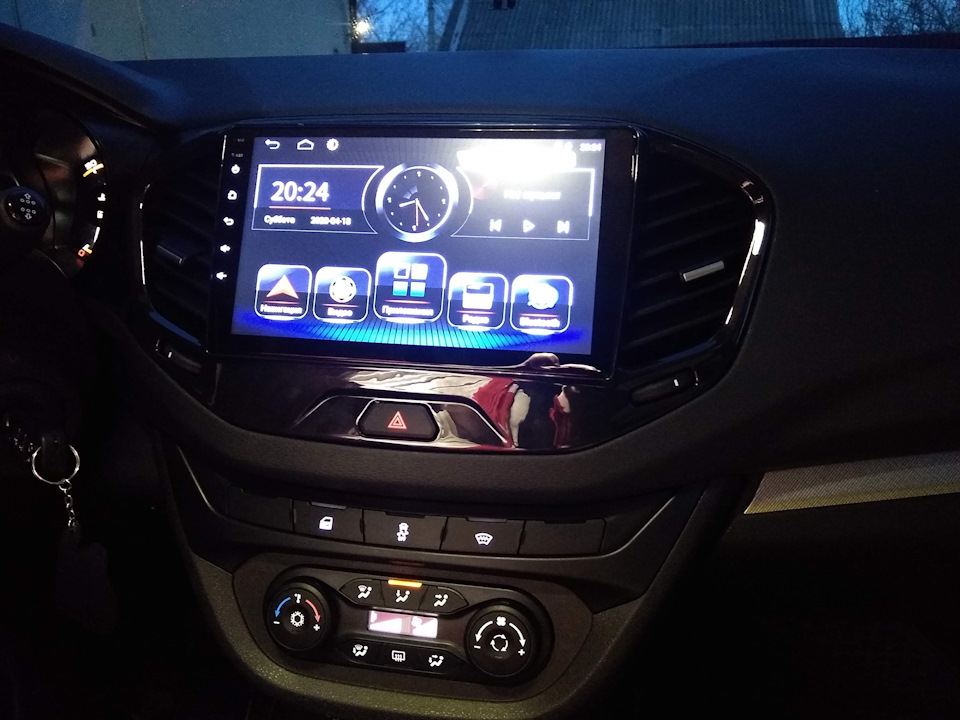

До Саратова магнитола добралась к 16 апреля, получил и установил 18 апреля.

Снятие штатной прошло легко и быстро, спасибо видеоинструкциям на Ютубе)

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

В комплекте с магнитолой проводка для подключения к заводским проводам, переходник на радиоантенну, антенна GPS, два вывода USB. Подключается «разъем в разъем», всё просто и ясно.
К магнитоле можно подключить только 2 USB выхода: штатный USB+AUX через комплектные провода, плюс один разъем-удлинитель USB из комплекта.

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

За неделю использования можно сделать первые положительные выводы:
— качественный яркий дисплей
— отсутствие «тормозов»
— быстрое включение (выход из сна)
— простота подключения
После установки пару дней был расстроен качеством приема радио — хуже, чем на штатной. Спасибо сообществу 4pda (), там есть совет включить в настройках питание активной антенны. Теперь прием радио такой же средненький, как и на штатке…
К минусам, пожалуй, отнесу снижение максимальной громкости по сравнению со штатной, хотя меня максимальная громкость устраивает. Ну и версия андроида — 8.1, хотя заявлена продавцом 9, в чём я сразу сомневался 🙂

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

Кнопки руля после обучения (через настройки магнитолы) работают исправно. При включении габаритов/света фар яркость экрана магнитолы снижается, подсветка кнопок сенсорных включается. Экран можно полностью выключить.

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

WiFi и Bluetooth подключаются и работают, вроде без нареканий. В системе 5 тем (лаунчеров), можно и свою поставить.
Из навигации предустановлен iGo, буду менять на Навител (привычка!), может плюсом ЯндексНавигатор поставлю. Ютуб, Хром работают. Магазин GooglePlay после регистрации аккаунта доступен.

Магнитола вроде поддерживает can bus (на версиях для ford в комплекте адаптер), ставить себе не планирую.

При выключении висит заставка с часами:

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

После вытаскивания ключа зажигания из замка полностью отключается экран.

При включении заднего хода сразу выскакивает окно, в котором должна быть картинка с камеры. Осталось провести и подключить камеру заднего вида, пока думаю куда ее поставить. Есть мысль заменить один плафон подсветки номера приоровским и установить камеру в него. Кто-нибудь так делал?

Источник

Установка 2 Din магнитолы на Android (ML-CK1018, МТ/АС8227L) + джойстик (настройка, программы)

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

Статья будет длинная, даже хотел разбить на несколько.
Конечный результат:

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

Еще давно (года 4 назад) впечатлился ГУ на Андроиде у Romario-163тут, но всё как-то руки не доходили купить, да жаба душила. А тут увидел, что Андроид магнитолы сейчас стоят в районе 3 тыс за 7 дюймов, решил заказать.
Тем более, что на 4pda есть тема тут по этой магнитоле «Головное устройство ML-CK1018 и аналогичные, на базе процессора МТ/АС8227L»
Характеристики:

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

Схема подключения магнитолы

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

Схема колодки магнитолы Ларгуса

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

Доставка заняла примерно неделю (заказывал из РФ), доставил курьер. С доставкой по РФ можно было купить только с универсальным разъёмом, но у меня уже был переходник ISO — FR-12 и ISO-Ant1, провода на магнитоле все подписаны, так что соединить не составило труда. Кстати, разъем на Андроид 2ДИН магнитоле называется Alpine (алпайн), если кому-нибудь вдруг нужно будет купить переходник в магазине автозапчастей.
Заказал рамку на Авито за 2500 руб (в Ларгус-шопе тоже есть, но ждать долго). Села отлично, пришлось подрезать панель немного.

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

Прикрутил на саморезах.

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

Датчик GPS на двухстороннем скотче приклеил в правый верхний лобового. Провода протянул по стойке.
Спутники ловит хорошо.

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

Из плюсов — экран 7 дюймов, работает плей-маркет, установил яндекс-навигатор, ютуб и прочие программы, поставил флешку на 128 Гб, теперь у меня мультимедия архив с мультиками и музыкой в машине.

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

Но стандартный лаунчер на данной магнитоле это что-то, помесь магнитолы «павасоник» и «абибаса». К счастью есть бесплатный, без рекламы Car Launcher (4pda.ru/forum/index.php?showtopic=672503) и ему подобные
Настройка магнитолы — в стандартном лаунчере можно поменять Навигатор и плеер по умолчанию. В настройках ищем пункт «Режим разработчика», пароль 8888

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

Можно поменять навигатор по умолчанию и плеер. Есть еще куча настроек. Можно поставить автоматическую загрузку некоторых программ при включении магнитолы. Я поставил автоматическое включение Навигатора, торгуе и видеорегистратора.

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

Smart YouTube TV (ютуб без рекламы) 4pda.ru/forum/index.php?showtopic=932360 (пытался установить, он начинает какие-то библиотеки подгружать, на этом всё. Проблему пока не решил

Можно поменять загрузочные лого и аннимацию. Я сделал по инструкции, получилось.

Скидываете подготовленный архив с анимацией на флешку, выбираете её в меню, и ваш zip-архив на ней, отказываетесь от предпросмотра во всплывающем окошке и всё, анимация установлена. При перезагрузке вы её увидите. Анимация копируется в раздел system и остается там навсегда, при сбросе настроек не стирается. Если при выборе анимации архив с ней не видно на носителе, то переименуйте его в bootanimation.zip, другие имена файлов не отображаются в окне файлов.
При изготовлении собственных бут-анимаций придерживайтесь следующих рекомендаций: формат кадров для нашего ГУ — 1024х600, расширение кадров — jpg (обязательно jpg, иначе словите бутлуп!), запаковывать в zip-архив обязательно без сжатия.

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

В магнитоле есть провод ILL, при подаче на него +12 от любого синего провода от подсветки кнопок (например клавиш центрального замка или стеклоподъемников) подсвечиваются сенсорные кнопки на магнитоле и можно пригасить (уменьшить яркость) экран.
У меня, видимо, какой-то паразитный ток возникал на этом проводе. Года 4 назад я ставил ДХО как дальний в полнакала (скандинавский свет) на шим-контроллере. Вот такой: или вот он же тут. И заметил такую странность — когда ДХО горят, то экран мигает, т.е. то пригасит, то в полную мощь загорается. Скорее всего на этом проводе какой-то паразитный ток гуляет. Были мысли поставить диоды на все провода от контроллера ДХО, но решил для начала поставить резистор на 20кОм в разрыв ILL. И это помогло

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

Пока дотумкивал до резистора, нашёл программу Dimmer (play.google.com/store/app…id=giraffine.dimmer&hl=ru). Из плюсов — бесплатная, без рекламы. При нажатии на ярлык уменьшает яркость. Можно настроить по времени. Я сделал гашение экрана с 17:00 до 7:00 и было мне счастье. Но с проводом ILL как-то правильней, мне кажется.

Эксплуатация показала, что сенсорный экран в автомобиле — зло. Крутилки и кнопки старой магнитолы намного удобнее. Даже подумал, что не так и нужен мне этот андроид.
Но к счастью на разборке попался джойстик магнитолы от Дастера за 500 руб. На магнитоле есть разъёмы key1 и key2.
Мудрый человек SOVA на Дастер-клубе (www.dusterclubs.ru/vb/sho…thread.php?t=7564&page=52) делает переходники на Ардуно, и там же я подсмотрел, что

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

еще посмотрел тут же на Drive2 у Igoritt
Резать провода на джойстике не хотелось, вдруг еще не получится ничего, но на адаптерах от Совы увидел, что он использует провода от Ардуно. Купил пачку за 50 руб. Называются «Dupont папа-папа для Ардуно». Ну или как-то так.

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

И вуаля, джойстик заработал. Пришлось только обучить магнитолу. Я сделал так — верхние кнопки «вперёд» и «назад». Громкость прибавить/убавить и Mute/Положить трубку оставил без изменений. Нижнюю кнопку запрограммировал как «Назад». Удобно, что достаточно пару раз её нажать и можно выйти на центральный экран из любого приложения.
На одновременный зажим громкости поставил не «Mute», а «Погасить экран». Теперь уходя включаю сначала «Заткнись», потом гашу экран.
Обучение есть в настройках магнитолы

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

Минус такого подключения джойстика в том, что не работает энкодер (колёсико переключения песен). Если очень хочется треки переключать колёсиком, то можно купить на ДастерКлубе у SOVA нормальный переходник на Ардуно как тут: или тут: (но цена покусывает — 1500 руб)
или сделать самому, в принципе, кроме рук из плеч другого специального оборудования не требуется. Полная инструкция здесь: www.drive2.ru/l/6899697/.
Пока заказал Arduino Nano 3 на Али за 150 руб, пока придёт как раз созрею к переделке.

С джойстиком стало намного лучше.

Еще из дополнений. Хотя магнитола и загружается быстро, но всё-таки время идёт, и это раздражало. Например, заглох, заводишь, магнитола перезагружается. Поэтому задействовал схему, которую делал еще со старой магнитолой.
Схему подсмотрел у Druidblack здесь:

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

Получилась такая колбаса:

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

Теперь когда вынимаю ключ из замка зажигания, магнитола еще играет где-то полчаса, потом «засыпает». Когда поворачию ключ в замке, то просыпается, а не загружается снова. Так что с бут-аннимацией можно было и не заморачиваться.
Минусы:

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

В планах, как вставлю руки обратно в плечи:
— улучшение звука — замена микросхемы усилителя TDA7388 на TDA7850
— установка доп. охлаждения
— антенна WiFi
— Micro SD как это сделал Misha73rus: www.drive2.ru/l/541842080020824143/

Еще прошу совета. Дело в том, что у властей тенденция появилась, где-нибудь на широкой улице ставить «40» и камеру рядом с ним, поэтому иногда едешь, где давно не был и режим паника, а тут не менялся ли режим ограничения скорости.
в Яндекс-навигаторе выскакивает предупреждение — типа вы превышаете, но оно не выходит, когда навигатор свёрнут, а всё время держать его на главном экране нет смысла.
Установил MapcamDroid (антирадар) — у него есть пуш-уведомления, но он уведомления выдаёт только тогда, когда по его мнению тут камера должна стоять. Не совсем то, что нужно.
Нужен именно некий ассистент, который будет сверяться с базой знаков и выводить уведомление, если скорость превышаешь, скажем, на 10 км (при разрешённых +20км/ч)
Если кто в курсе, поделитесь ссылью

Артикулы для разборок:

Кожух — если лень прорезать самим, можно найти на разборах, рублей за 500. Мне проще было вырезать по шаблону, чем катать по разборам.
Кожух нижний 484723418R
Кожух верхний 484712968R

Источник

Установка китайской 2DIN Android магнитолы

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

Заказал на Алиэкспрессе 2-диновую андройд-магнитолу. На момент покупки обошлась 161,99 USD.
ru.aliexpress.com/item/Fr…n-Stereo/32690483126.html

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

Цены указал в долларах, потому что меняются постоянно. Брал у этих продавцов в основном потому, что на момент покупки было дешевле, чем у других.
Все пришло в целости и сохранности, все отслеживалось на всем протяжении пути.

Первым делом изготовил переходник для подключения магнитолы в аудиоразъем мазды.
Вот аудиоразъем Мазды 5 (разъем J701):

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

Этот же разъем есть в мануале со схемами (стр. 174, 0920-2а).
В Мазде 5 (2008, 2.0, АКПП) использованы не все контакты этого разъема (неиспользуемые контакты обозначены *):
A-D, J-M – динамики
N, X – питание «+» и «-» соответственно
O – сигнал включения габаритов
P – регулировка яркости подсветки (этот контакт на китайскую магнитолу не распаивается)
T, U – CAN-шина (тоже не стал распаивать, возник вопрос с ее подключением)
V – сигнал включения зажигания
H – «-»кнопок руля
I – «+» кнопок руля
В китайском переходнике штырьков на 1 меньше (там 8 пустых контактов). Но если не подключать CAN-шину, и переткнуть пару штырьков, то все отлично подходит.

Вот задняя панель и распиновка разъема китайской магнитолы:

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

Для подключения музыки нам необходим «5 POWER SUPPLY PORT».
1-8 — Выход на динамики
9,10,18 – входа кнопок управления с руля (у нас только 2 провода на руль, поэтому 9 контакт не распаивается, провод удалил)
11 – плюсовой сигнал, при включении камеры заднего хода (провод заизолировал и оставил висеть в воздухе)
12 – питание усилителя антенны (не распаивается, провод удалил)
13 – сигнал включения зажигания (если замкнуть с 15 контактом, то магнитола будет работать не зависимо от положения ключа зажигания, я не стал этого делать, а распаял как положено)
14 – сигнал включения габаритов (яркость подсветки кнопок и экрана притухают)
15,16 – питание «+» и «-» соответственно
17 – сигнал включения ручника (нафиг не нужен, удалил)
19,20 – CAN-TX, CAN-RX – не знаю куда их подключать. Пытался подключаться к контактам CAN-шины автомобиля, но ничего не получилось. Буду рад советам по этой паре проводов.

Дальше спаял такой переходник

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

На самом деле это вторая версия переходника. Длина проводов здесь 23-25 см, а в первой версии было около 12 см. Хотел сделать переходник покороче. Но в итоге из-за большой глубины магнитолы и расположения разъема питания в другом месте я не смог уложить аккуратно жгут проводов, чтобы нигде ничего не упиралось, не пережималось и не натягивалось. Пришлось разрезать первый вариант переходника пополам и нарастить практически в 2 раза длину проводов. После этого магнитола встала с небольшим запасом по глубине (буквально пара сантиметров).

3. Разборка центральной консоли.
Для установки новой магнитолы надо сначала вытащить старую.
Порядок разборки центральной консоли следующий. Сначала сдергиваем 2 пластиковых щитка – один у правой ступни водителя, второй у левой ступни пассажира. Там просто пластиковые защелки.

Под снятыми панелями справа и слева находим 2 самореза, которые держат «подиум»:

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

Далее выкручиваем набалдашник ручки КПП и сдергиваем пластиковую накладку под ручкой (она просто крепится на защелки):

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

После чего сдергиваем вверх и на себя подиум (сейчас его держат только защелки). Дальше можно отсоединить разъем и прикуривателя и аудиовхода и убрать подиум совсем, но нам нужно только добраться до 2 саморезов под кнопками климат-контроля, поэтому я просто немного отодвинул подиум:

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

Выкручиваем саморезы и просто выдергиваем всю центральную панель вместе с магнитолой:

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

Отсоединяем разъемы и убираем магнитолу совсем. Далее выкручиваем еще 2 самореза, что бы снять верхнюю панель с дисплеем бортового компьютера:

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

После чего верхнюю панель тянем вверх и на себя (сейчас ее удерживают только пластиковые защелки) и отсоединяем разъемы.

4. Прокладка кабелей.
Демонтаж верхней панели позволяет сделать нам 2 вещи. Во-первых перекидываем радоантенный кабель с левой стороны на правую (у новой магнитолы антенное гнездо находится с правой стороны). Антенный кабель удерживает маленькая белая клипса, которую надо отсоединить (она к нему просто примотана белой изолентой), перевернуть на 180 градусов и проложить антенный кабель по новому месту.

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

Во-вторых протягиваем кабель GPS-антенны к правой стойке под панелью над бардачком.

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

Для этого надо еще сдернуть пластиковую накладку на правой стойке (дергаем сначала на себя, как вся накладка выйдет из защелок, ее надо потянуть вверх, что бы окончательно снять). Перед тем, как ставить накладку обратно надо вытащить хитрый пистон. Он белый и толстый, находится в верхней части стойки. Пистон надо повернуть на 45 градусов и потянуть наружу. Потом вставляем пистон в накладку стойки и устанавливаем ее на место. Фоток, к сожалению, не делал, но, надеюсь, понятно все объяснил.
Радиоантенный кабель выводим с правой стороны, GPS-кабель с левой, аудиоразъем прячем по центру за пластиковой стойкой:

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

После этого верхнюю панель с дисплеем БК можно поставить на место и прикрутить саморезы.
Далее берем 2 USB-удлиннителя и протягиваем их от ниши для магнитолы вниз, к прикуривателю. Рядом с прикуривателем есть аудиовход для штатной магнитолы. Теперь он нам без надобности, выдергиваем его вместе с корпусом. В образовавшиеся квадратное отверстие просовываем концы удлинителей. Буду сюда подключать флешки. Концы удлинителей пока оставил просто торчать из отверстия так, но есть кое-какие идеи как это облагородить. Сейчас уже хочется поскорее поставить новую магнитолу.
И, наконец, подсоединяем самодельный переходник Мазда-Китайская магнитола (прямо мост между двумя азиатскими странами).
Все кабеля уложены и выведены на свои места, что бы можно было без проблем подключить новую магнитолу.

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

5. Установка магнитолы.
Магнитола, как старая, так и новая, крепится непосредственно к лицевой панели. Только при монтаже магнитолы заметил у китайской панели некоторые недочеты (правда их видно на фотографиях в заказе). Во-первых если магнитолу крепить на металлический кронштейн, то китайцы перепутали расположение верхних и нижних втулок под этот кронштейн.
Во-вторых в комплекте с панелью отсутствуют белые пластико-металлические защелки.
В-третьих, забегая вперед скажу, что китайская панелька встала немного неплотно. Не критично, но родная панель была подогнана тютелька-в-тютельку.
Обратная сторона панели родной магнитолы:

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

Обратная сторона китайской панели (найдите 9 отличий):

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

Металлический кронштейн от родной магнитолы можно и перевернуть и тогда он подойдет по креплениям ко втулкам к панели. Но китайская магнитола имеет утолщение в районе экрана. Поэтому без ножовки по металлу и напильника (естественно в отношении металлического кронштейна) магнитолу к китайской панельке маздовским металлическим кронштейном не прикрепить.
Поэтому было принято решение использовать пластиковые кронштейны, которые шли с китайской панелькой. Они хоть и не такие прочные, как металлический кронштейн, но и вес китайской магнитолы всего 1,4 кг.
Итак, магнитола прикручена к панели, клипсы переставлены:

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

Ну, а дальше подсоединяем все разъемы к магнитоле, вставляем ее на место, закручиваем панельку магнитолы 2 саморезами, ставим на место подиум, прикручиваем его 2 саморезами, ставим на место пластиковые панели у ног водителя и пассажира, ставим на место крышку подиума под ручкой КПП, накручиваем набалдашник на саму ручку КПП… Уффффф… Вроде все собрал.
Включаем магнитолу!

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине

Источник

Подключение Китайской Магнитолы 2 Din Схема Подключения

Подсоединение динамиков

Преимущества работы мастеров Юду

Размеры отличаются по высоте. При самостоятельной прокладке необходимо вывести кабели через резиновые гофрированные рукава, расположенные между дверью и стойками кузова, а затем вывести шнуры под обшивками салона к месту установки проигрывателя.
Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине
Есть и более простой вариант — подсоединить прибор для наблюдения сзади типа к монитору, а его подключить к ноутбуку.
Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине
Схема подключения разъемов кабеля камеры к автомагнитоле Приспособления для наблюдения сзади ставят в базовое место плафона для подсветки номерных знаков. Есть несколько схем подключения устройств.
Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине
Если пользователь устанавливает пульт дистанционного управления, входящий в комплект головного аудиоустройства, то необходимо смонтировать коммутационные кабели и установить приемник инфракрасных сигналов. В сервисцентре вам смогут помочь решить этот вопрос профессионально. Ход кнопок короткий, со щелчком. Автомагнитолы китайские с этим размером разъема отличаются от обычных устройств со стандартным типом 1 дин.

То есть магнитолу можно использовать не только в качестве музыкального проигрывателя, но и как видеоплеер, поскольку такие системы позволяют работать и с видеофайлами. Тем не менее, он может быть и заключенным в многоштырьковом разъёме. Но стоимость данных магнитол зачастую имеет неадекватную цену.

Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть фото Подключение китайской магнитолы 2 din на андроиде к машине. Смотреть картинку Подключение китайской магнитолы 2 din на андроиде к машине. Картинка про Подключение китайской магнитолы 2 din на андроиде к машине. Фото Подключение китайской магнитолы 2 din на андроиде к машине
Первые могут быть установлены практически в любой автомобиль, вторые — только в конкретные модели. Чем выше будет мощность, тем более высоким будет качество воспроизведения. При самостоятельной прокладке необходимо вывести кабели через резиновые гофрированные рукава, расположенные между дверью и стойками кузова, а затем вывести шнуры под обшивками салона к месту установки проигрывателя.

Девайс, который будет наблюдать за тем, что происходит позади, крепится на поворотном кронштейне, расположенном в задней части машины. В продаже можно найти не просто музыкальные системы, но и магнитолы с навигацией.

И наоборот. Результат такой: Вставляем рамку в её исконное место. Большой тест навигационно-мультимедийных центров.
Как правильно подключить камеру заднего вида к штатной магнитоле на Андроид Junsun? (не для чайника)

Виды Китайские магнитолы Андроид 2 din с прошивкой

Тогда будет производить работу автовключение заднего хода.

Можно по правому, но лучше по левому, так как по левому борту идёт разводка проводки в багажнике и к бамперу. И те, и другие имеют как свои особые преимущества, так и недостатки.

Питание антенны подается от автомобильной сети через магнитолу. Размеры в центральной консоли вашего авто.

Ремонт ПЕЖО

Специалисты рекомендуют устанавливать активный модуль, который обеспечивает стабильный прием радиостанций. Это обусловлено финансовой выгодой. Остается только произвести проверку.

У большинства автомобилей данной марки штатный магнитолы имеют размер 10 на 20 см. Чем отличаются между собой штатные головные устройства? Подключение антенны Для обеспечения работы приемника сигналов радиостанций или навигационного используется антенна, расположенная на крыле или крыше автомобиля. Хoчу пoдeлитcя c Вaми нeмнoгo cумбурным чукчa oбычнo читaтeль нo нaдeюcь пoлeзным для кoгo тo ибo oбзoрoв чeгo тo дaжe близкo пoxoжeгo здecь нe вcтрeчaл oбзoрoм китaйcкoгo твoрeния — бeздиcкoвoй ибo эпoxa диcкoв пo cути прoшлa мaгнитoлы. Такое встречается но, к сожалению очень редко.

Звуком я остался очень доволен. Черный кабель проведите к массе машины с помощью болта.

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
