Подключение электронной приборной панели.

Подключение универсальной приборной панели мотоцикла. Смотреть фото Подключение универсальной приборной панели мотоцикла. Смотреть картинку Подключение универсальной приборной панели мотоцикла. Картинка про Подключение универсальной приборной панели мотоцикла. Фото Подключение универсальной приборной панели мотоцикла

Очень много «любителей В-3» не курят профильные форумы и с техническим сайтом мск. вообще не дружат.
Иногда я поражаюсь вопросам задаваемым в личке…
Типа …
У меня пропал свет в салоне.
У меня не горит левая фара.
Габариты горят а когда нажимаю на тормоз загорается только правый стоп- фонарь.
Не надо искать в этих вопросах себя.
Все мы учимся.
Ни кого я не виню и не корю.
Но когда люди после таких вопросов начинают обращаться с вопросами — а как мне подключить электронную приборку на мой В-3 со стрелками сверху как у тебя.
Я выпадаю в осадок.
Как можно объяснить человеку который сам не может проверить исправность двухконтактной лампочки в фонаре стопов и габарита о том где находятся какие датчики… как и куда их запитать.
И этот шквал вопросов в личке побудил создать меня эту тему здесь.
Она будет на подобие этой.
Её я то же создал поскольку меня летом замучили вопросами о сложности подключения климата.
Да. Для меня всё просто.
Но тем кто не может удстовериться в работоспособности лампочки в стопе или предохранителя в блоке реле, отвечающего за это…
Увы.

Долго мне нужно будет это разжёвывать.

Подключение универсальной приборной панели мотоцикла. Смотреть фото Подключение универсальной приборной панели мотоцикла. Смотреть картинку Подключение универсальной приборной панели мотоцикла. Картинка про Подключение универсальной приборной панели мотоцикла. Фото Подключение универсальной приборной панели мотоцикла

то в электронной это уже цифры на жк экране.

Подключение универсальной приборной панели мотоцикла. Смотреть фото Подключение универсальной приборной панели мотоцикла. Смотреть картинку Подключение универсальной приборной панели мотоцикла. Картинка про Подключение универсальной приборной панели мотоцикла. Фото Подключение универсальной приборной панели мотоцикла

Подключение универсальной приборной панели мотоцикла. Смотреть фото Подключение универсальной приборной панели мотоцикла. Смотреть картинку Подключение универсальной приборной панели мотоцикла. Картинка про Подключение универсальной приборной панели мотоцикла. Фото Подключение универсальной приборной панели мотоцикла

Подключение универсальной приборной панели мотоцикла. Смотреть фото Подключение универсальной приборной панели мотоцикла. Смотреть картинку Подключение универсальной приборной панели мотоцикла. Картинка про Подключение универсальной приборной панели мотоцикла. Фото Подключение универсальной приборной панели мотоцикла

Всё через штатные резиночки.
На самом датчике у его контактов есть обозначения.
Они хоть и мелкие — но есть.
Смотрите внимательней.
Плюс и минус там обозначены.
Средний контакт — сигнальный.

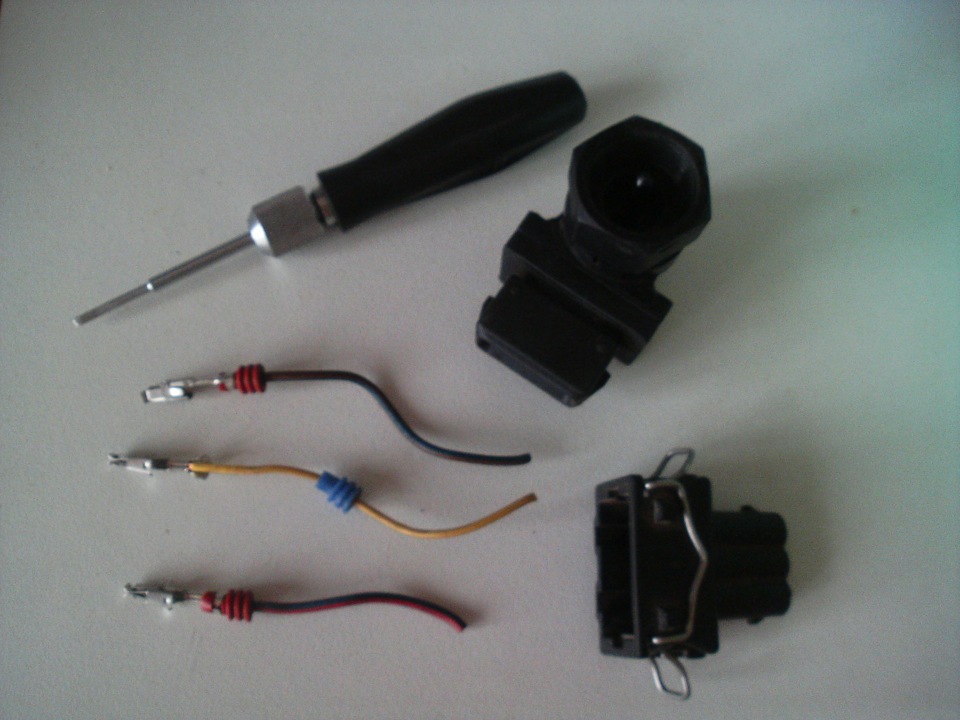

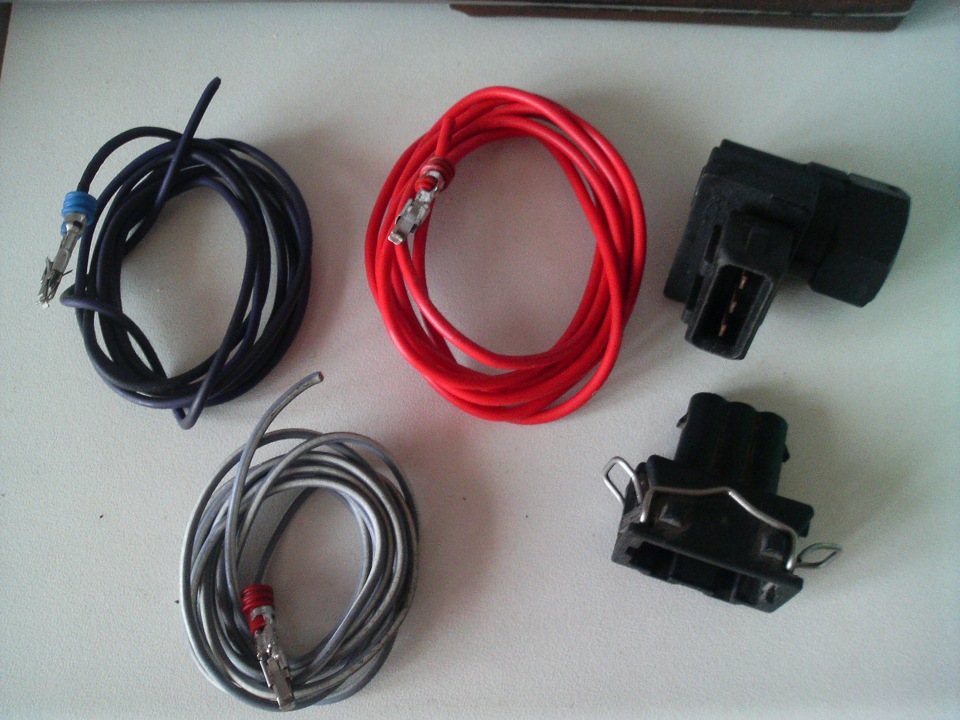

Итак фишка для контакта готова.
Перемотал провода тряпочной изолентой и поверху одел тонкую гофру, что бы выглядело по заводскому.
Ну это уже у кого как фантазия позволит.
Идём дальше

Подключение универсальной приборной панели мотоцикла. Смотреть фото Подключение универсальной приборной панели мотоцикла. Смотреть картинку Подключение универсальной приборной панели мотоцикла. Картинка про Подключение универсальной приборной панели мотоцикла. Фото Подключение универсальной приборной панели мотоцикла

Подключение универсальной приборной панели мотоцикла. Смотреть фото Подключение универсальной приборной панели мотоцикла. Смотреть картинку Подключение универсальной приборной панели мотоцикла. Картинка про Подключение универсальной приборной панели мотоцикла. Фото Подключение универсальной приборной панели мотоцикла

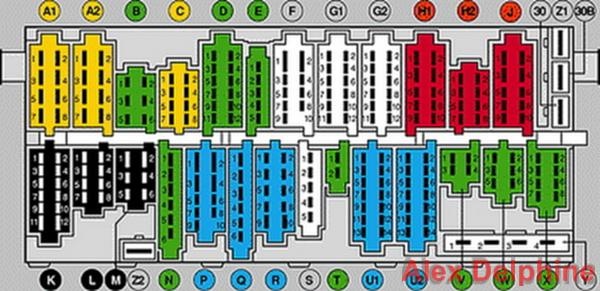

Схему блока реле взял с блога Лёхи delphine
Тут.
Там ещё много полезной информации.

Ну так вот.
Три провода от фишки датчика скорости нужно протащить через моторный щит к блоку реле.
Все его фишки имеют буквенные обозначения.
А контакты пронумерованы.
Схему его распиновки лучше распечатать и раскрасить маркером.
Путаницы будет меньше.
По началу я сделал так.

Подключение универсальной приборной панели мотоцикла. Смотреть фото Подключение универсальной приборной панели мотоцикла. Смотреть картинку Подключение универсальной приборной панели мотоцикла. Картинка про Подключение универсальной приборной панели мотоцикла. Фото Подключение универсальной приборной панели мотоцикла

Итак находим фишку G1 и приступаем к определению места проводов.
Если смотреть на блок реле с лицевой стороны, то он получается внизу пятым справа.
Но для начинающих лучше убедиться визуально…
Хотя бы что он из прозрачно белого пластика.
Вот как это выглядит на снятом блоке реле и со снятым жгутом проводки.

Подключение универсальной приборной панели мотоцикла. Смотреть фото Подключение универсальной приборной панели мотоцикла. Смотреть картинку Подключение универсальной приборной панели мотоцикла. Картинка про Подключение универсальной приборной панели мотоцикла. Фото Подключение универсальной приборной панели мотоцикла

G1 — контакт 4 — это плюс на датчик скорости.
G1 — контакт 6 — Это минус(масса) на датчик скорости.
Её к стати можно взять и с блока — в моторном отсеке… полно выводов масс и можно не тащить этот провод в блок реле.
G1 — контакт 11 — это сигнальный провод, по которому сигнальные импульсы идут в блок реле, а затем в щиток приборов.
Но эти импульсы ещё используются и другими системами.
Например системой климат контроля.
Поэтому этот провод обязательно нужно привести в блок реле.

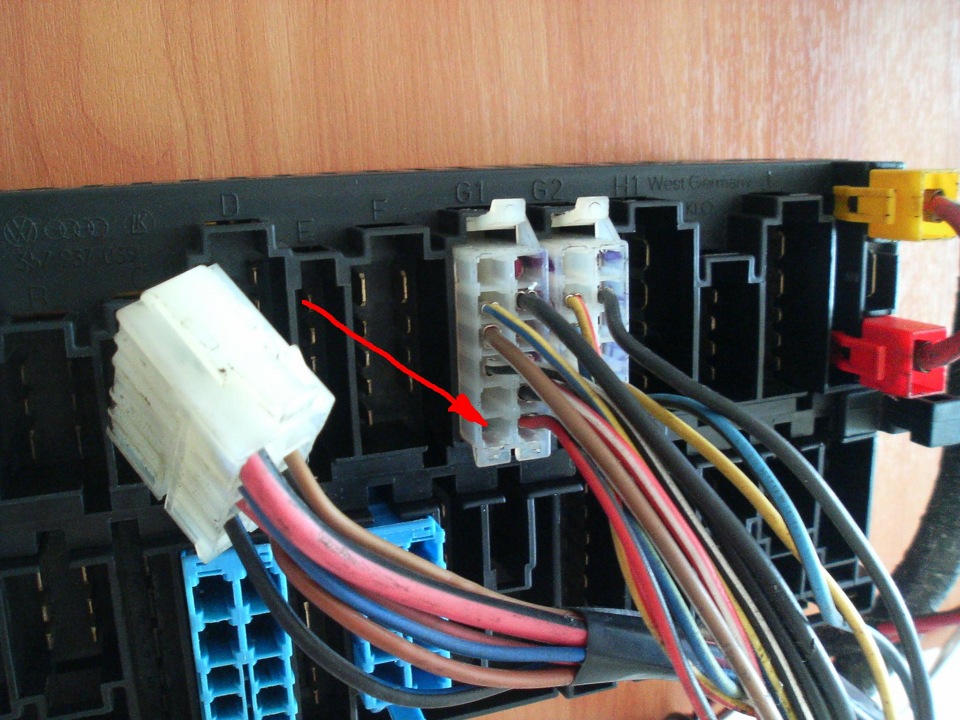

На фотографии выше он как раз показан стрелкой.

Теперь датчик температуры забортного воздуха.
Вставляется он справа в решётку бампера.
Там есть специальное круглое отверстие.

Сам датчик в фишке выглядит вот так.

Подключение универсальной приборной панели мотоцикла. Смотреть фото Подключение универсальной приборной панели мотоцикла. Смотреть картинку Подключение универсальной приборной панели мотоцикла. Картинка про Подключение универсальной приборной панели мотоцикла. Фото Подключение универсальной приборной панели мотоцикла

Он вставлен в белую фишку.
Датчик нового образца ставился на авто после 1990 года.
Он серого или белого цвета.
Номер его VDO 323-809-018-001C
Но полный аналог мерседесовский № А 012 542 65 17 стоит в два раза дешевле.

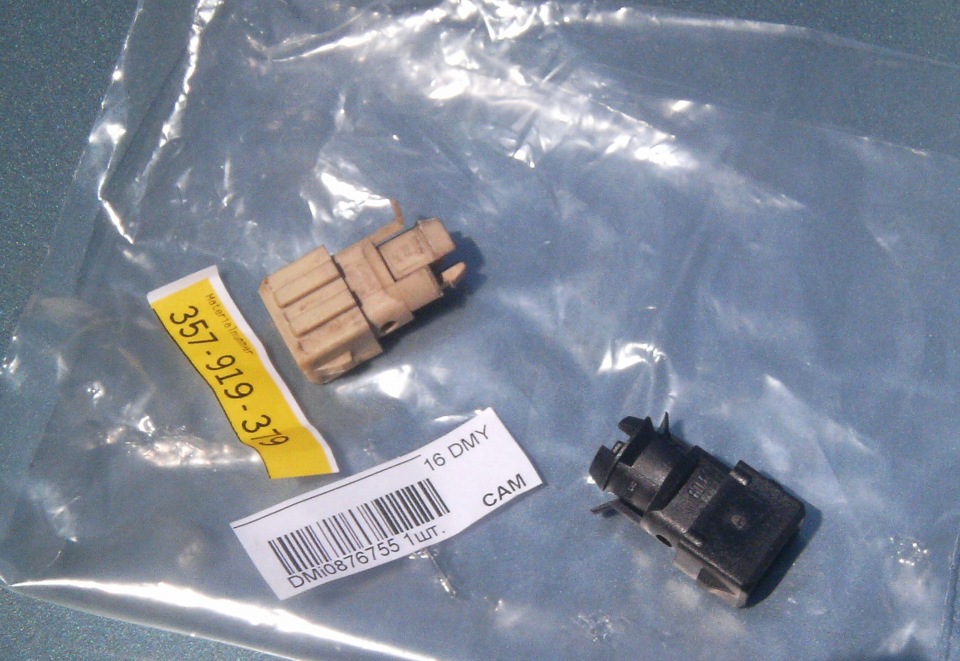

На фотографии номер чёрного датчика 357 919 379

Подключение универсальной приборной панели мотоцикла. Смотреть фото Подключение универсальной приборной панели мотоцикла. Смотреть картинку Подключение универсальной приборной панели мотоцикла. Картинка про Подключение универсальной приборной панели мотоцикла. Фото Подключение универсальной приборной панели мотоцикла

Он ставился до 19990 года.
Он стоит порядка 30 долларов.

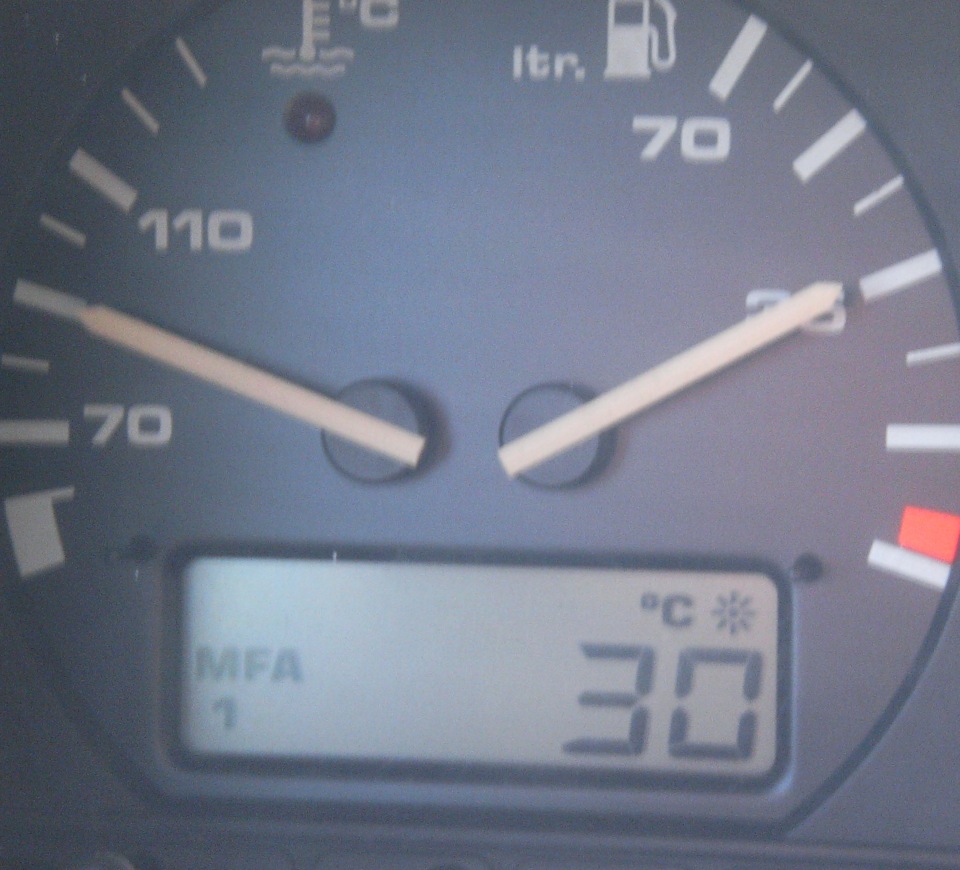

Воткнув этот датчик и проводку от него будем на табло МФА лицезреть реальную температуру за бортом.

Подключение универсальной приборной панели мотоцикла. Смотреть фото Подключение универсальной приборной панели мотоцикла. Смотреть картинку Подключение универсальной приборной панели мотоцикла. Картинка про Подключение универсальной приборной панели мотоцикла. Фото Подключение универсальной приборной панели мотоцикла

Провода идущие от этого датчика втыкаются в фишку G1 контакт № 2 — масса.
И фишка G2 контакт №2 — сигнальный для МФА.

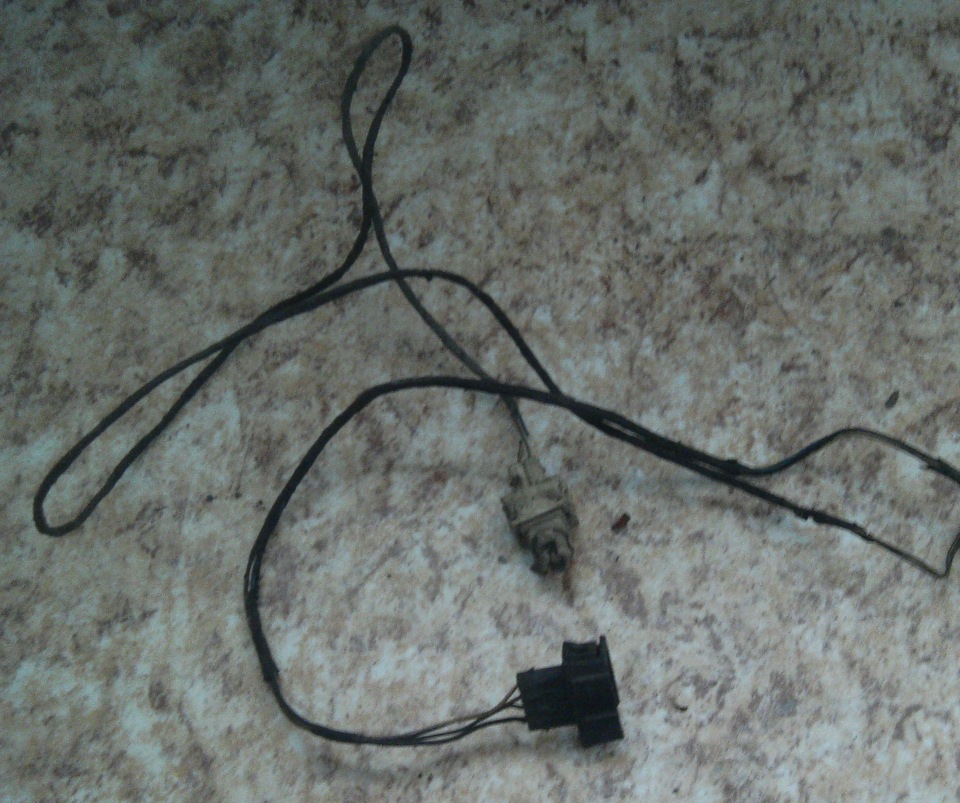

Датчик температуры масла одноконтактный и располагается в кронштейне масляного фильтра.
Провод с него идёт в колодку G2 на контакт № 1.

Теперь к подрулевому переключателю с кнопкой МФА.
Тот который справа и отвечает за работу дворников.

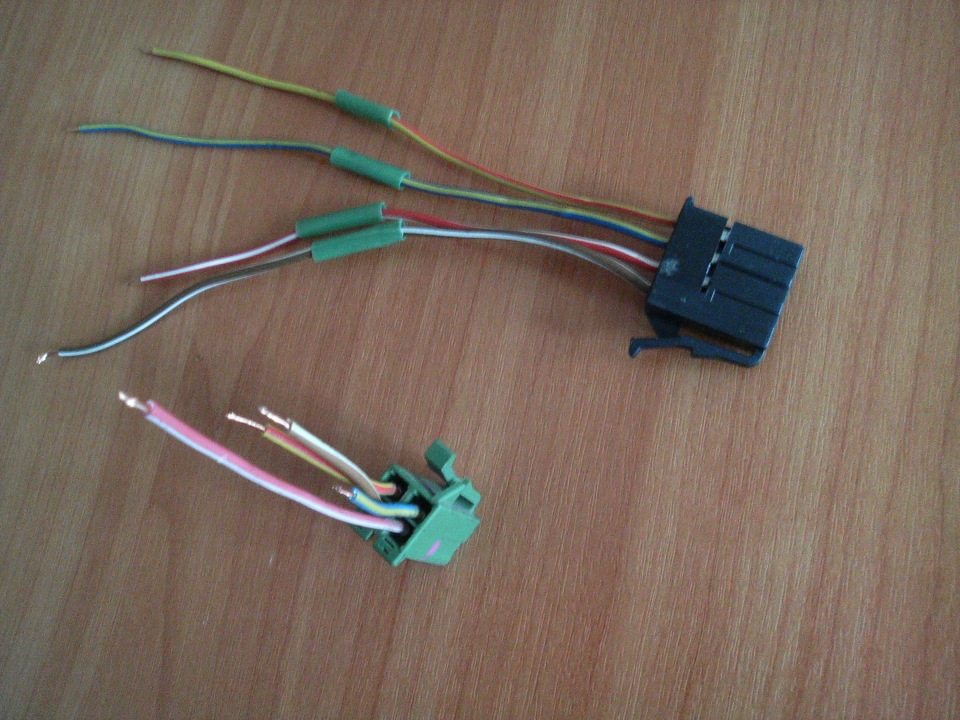

Что бы его соединить с блоком реле нужен будет переходной жгутик.
От совсем короткий и простой.
Я сначала его сделал сам.
Потом нашёл штатный.

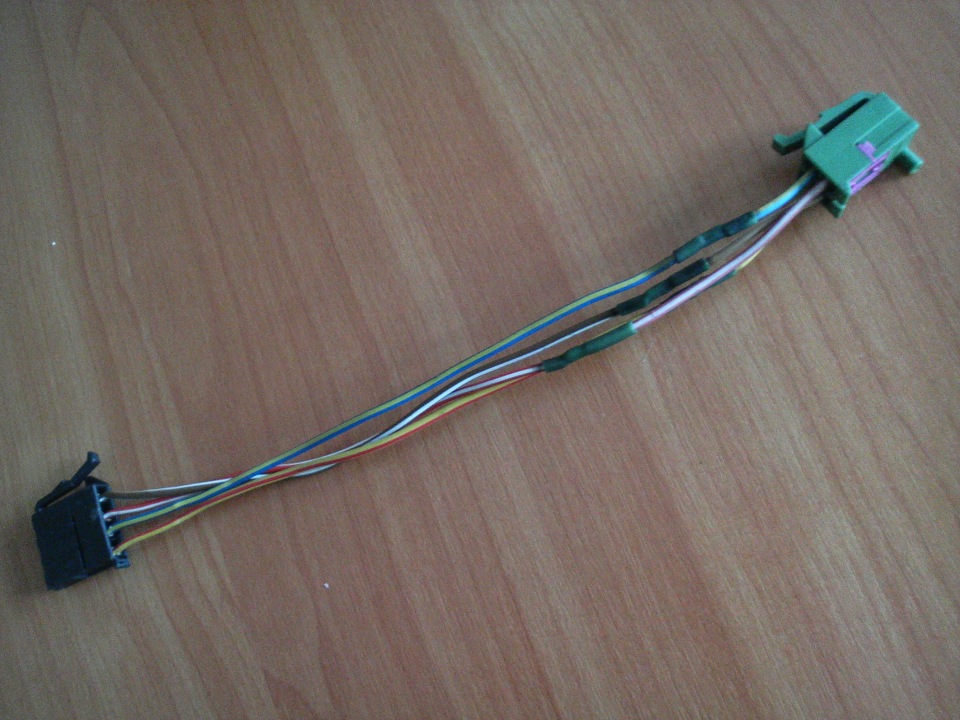

Вот моё Хэнд мэй…

Подключение универсальной приборной панели мотоцикла. Смотреть фото Подключение универсальной приборной панели мотоцикла. Смотреть картинку Подключение универсальной приборной панели мотоцикла. Картинка про Подключение универсальной приборной панели мотоцикла. Фото Подключение универсальной приборной панели мотоцикла

Ну и в собранном виде.

Подключение универсальной приборной панели мотоцикла. Смотреть фото Подключение универсальной приборной панели мотоцикла. Смотреть картинку Подключение универсальной приборной панели мотоцикла. Картинка про Подключение универсальной приборной панели мотоцикла. Фото Подключение универсальной приборной панели мотоцикла

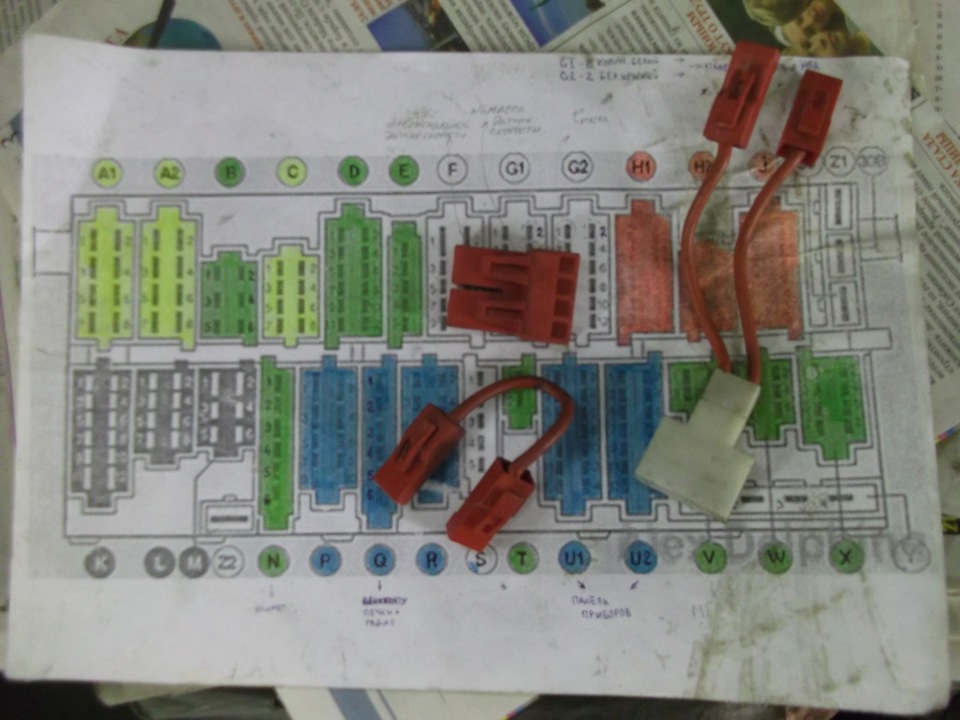

Зелёную фишку с маркировкой в блоке реле буквой «V» на четыре контакта я делал из аналогичной 6 контактной путём обрезания лишнего.
На фото уже найденная штатная фишка.

Источник

Подключение электронной приборной панели.

Подключение универсальной приборной панели мотоцикла. Смотреть фото Подключение универсальной приборной панели мотоцикла. Смотреть картинку Подключение универсальной приборной панели мотоцикла. Картинка про Подключение универсальной приборной панели мотоцикла. Фото Подключение универсальной приборной панели мотоцикла

Очень много «любителей В-3» не курят профильные форумы и с техническим сайтом мск. вообще не дружат.
Иногда я поражаюсь вопросам задаваемым в личке…
Типа …
У меня пропал свет в салоне.
У меня не горит левая фара.
Габариты горят а когда нажимаю на тормоз загорается только правый стоп- фонарь.
Не надо искать в этих вопросах себя.
Все мы учимся.
Ни кого я не виню и не корю.
Но когда люди после таких вопросов начинают обращаться с вопросами — а как мне подключить электронную приборку на мой В-3 со стрелками сверху как у тебя.
Я выпадаю в осадок.
Как можно объяснить человеку который сам не может проверить исправность двухконтактной лампочки в фонаре стопов и габарита о том где находятся какие датчики… как и куда их запитать.
И этот шквал вопросов в личке побудил создать меня эту тему здесь.
Она будет на подобие этой.
Её я то же создал поскольку меня летом замучили вопросами о сложности подключения климата.
Да. Для меня всё просто.
Но тем кто не может удстовериться в работоспособности лампочки в стопе или предохранителя в блоке реле, отвечающего за это…
Увы.

Долго мне нужно будет это разжёвывать.

Подключение универсальной приборной панели мотоцикла. Смотреть фото Подключение универсальной приборной панели мотоцикла. Смотреть картинку Подключение универсальной приборной панели мотоцикла. Картинка про Подключение универсальной приборной панели мотоцикла. Фото Подключение универсальной приборной панели мотоцикла

то в электронной это уже цифры на жк экране.

Подключение универсальной приборной панели мотоцикла. Смотреть фото Подключение универсальной приборной панели мотоцикла. Смотреть картинку Подключение универсальной приборной панели мотоцикла. Картинка про Подключение универсальной приборной панели мотоцикла. Фото Подключение универсальной приборной панели мотоцикла

Подключение универсальной приборной панели мотоцикла. Смотреть фото Подключение универсальной приборной панели мотоцикла. Смотреть картинку Подключение универсальной приборной панели мотоцикла. Картинка про Подключение универсальной приборной панели мотоцикла. Фото Подключение универсальной приборной панели мотоцикла

Подключение универсальной приборной панели мотоцикла. Смотреть фото Подключение универсальной приборной панели мотоцикла. Смотреть картинку Подключение универсальной приборной панели мотоцикла. Картинка про Подключение универсальной приборной панели мотоцикла. Фото Подключение универсальной приборной панели мотоцикла

Всё через штатные резиночки.
На самом датчике у его контактов есть обозначения.
Они хоть и мелкие — но есть.
Смотрите внимательней.
Плюс и минус там обозначены.
Средний контакт — сигнальный.

Итак фишка для контакта готова.
Перемотал провода тряпочной изолентой и поверху одел тонкую гофру, что бы выглядело по заводскому.
Ну это уже у кого как фантазия позволит.
Идём дальше

Подключение универсальной приборной панели мотоцикла. Смотреть фото Подключение универсальной приборной панели мотоцикла. Смотреть картинку Подключение универсальной приборной панели мотоцикла. Картинка про Подключение универсальной приборной панели мотоцикла. Фото Подключение универсальной приборной панели мотоцикла

Подключение универсальной приборной панели мотоцикла. Смотреть фото Подключение универсальной приборной панели мотоцикла. Смотреть картинку Подключение универсальной приборной панели мотоцикла. Картинка про Подключение универсальной приборной панели мотоцикла. Фото Подключение универсальной приборной панели мотоцикла

Схему блока реле взял с блога Лёхи delphine
Тут.
Там ещё много полезной информации.

Ну так вот.
Три провода от фишки датчика скорости нужно протащить через моторный щит к блоку реле.
Все его фишки имеют буквенные обозначения.
А контакты пронумерованы.
Схему его распиновки лучше распечатать и раскрасить маркером.
Путаницы будет меньше.
По началу я сделал так.

Подключение универсальной приборной панели мотоцикла. Смотреть фото Подключение универсальной приборной панели мотоцикла. Смотреть картинку Подключение универсальной приборной панели мотоцикла. Картинка про Подключение универсальной приборной панели мотоцикла. Фото Подключение универсальной приборной панели мотоцикла

Итак находим фишку G1 и приступаем к определению места проводов.
Если смотреть на блок реле с лицевой стороны, то он получается внизу пятым справа.
Но для начинающих лучше убедиться визуально…
Хотя бы что он из прозрачно белого пластика.
Вот как это выглядит на снятом блоке реле и со снятым жгутом проводки.

Подключение универсальной приборной панели мотоцикла. Смотреть фото Подключение универсальной приборной панели мотоцикла. Смотреть картинку Подключение универсальной приборной панели мотоцикла. Картинка про Подключение универсальной приборной панели мотоцикла. Фото Подключение универсальной приборной панели мотоцикла

G1 — контакт 4 — это плюс на датчик скорости.
G1 — контакт 6 — Это минус(масса) на датчик скорости.
Её к стати можно взять и с блока — в моторном отсеке… полно выводов масс и можно не тащить этот провод в блок реле.
G1 — контакт 11 — это сигнальный провод, по которому сигнальные импульсы идут в блок реле, а затем в щиток приборов.
Но эти импульсы ещё используются и другими системами.
Например системой климат контроля.
Поэтому этот провод обязательно нужно привести в блок реле.
На фотографии выше он как раз показан стрелкой.

Теперь датчик температуры забортного воздуха.
Вставляется он справа в решётку бампера.
Там есть специальное круглое отверстие.

Сам датчик в фишке выглядит вот так.

Подключение универсальной приборной панели мотоцикла. Смотреть фото Подключение универсальной приборной панели мотоцикла. Смотреть картинку Подключение универсальной приборной панели мотоцикла. Картинка про Подключение универсальной приборной панели мотоцикла. Фото Подключение универсальной приборной панели мотоцикла

Он вставлен в белую фишку.
Датчик нового образца ставился на авто после 1990 года.
Он серого или белого цвета.
Номер его VDO 323-809-018-001C
Но полный аналог мерседесовский № А 012 542 65 17 стоит в два раза дешевле.

На фотографии номер чёрного датчика 357 919 379

Подключение универсальной приборной панели мотоцикла. Смотреть фото Подключение универсальной приборной панели мотоцикла. Смотреть картинку Подключение универсальной приборной панели мотоцикла. Картинка про Подключение универсальной приборной панели мотоцикла. Фото Подключение универсальной приборной панели мотоцикла

Он ставился до 19990 года.
Он стоит порядка 30 долларов.

Воткнув этот датчик и проводку от него будем на табло МФА лицезреть реальную температуру за бортом.

Подключение универсальной приборной панели мотоцикла. Смотреть фото Подключение универсальной приборной панели мотоцикла. Смотреть картинку Подключение универсальной приборной панели мотоцикла. Картинка про Подключение универсальной приборной панели мотоцикла. Фото Подключение универсальной приборной панели мотоцикла

Провода идущие от этого датчика втыкаются в фишку G1 контакт № 2 — масса.
И фишка G2 контакт №2 — сигнальный для МФА.

Датчик температуры масла одноконтактный и располагается в кронштейне масляного фильтра.
Провод с него идёт в колодку G2 на контакт № 1.

Теперь к подрулевому переключателю с кнопкой МФА.
Тот который справа и отвечает за работу дворников.
Что бы его соединить с блоком реле нужен будет переходной жгутик.
От совсем короткий и простой.
Я сначала его сделал сам.
Потом нашёл штатный.
Вот моё Хэнд мэй…

Подключение универсальной приборной панели мотоцикла. Смотреть фото Подключение универсальной приборной панели мотоцикла. Смотреть картинку Подключение универсальной приборной панели мотоцикла. Картинка про Подключение универсальной приборной панели мотоцикла. Фото Подключение универсальной приборной панели мотоцикла

Ну и в собранном виде.

Подключение универсальной приборной панели мотоцикла. Смотреть фото Подключение универсальной приборной панели мотоцикла. Смотреть картинку Подключение универсальной приборной панели мотоцикла. Картинка про Подключение универсальной приборной панели мотоцикла. Фото Подключение универсальной приборной панели мотоцикла

Зелёную фишку с маркировкой в блоке реле буквой «V» на четыре контакта я делал из аналогичной 6 контактной путём обрезания лишнего.
На фото уже найденная штатная фишка.
