РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

4-канальный усилитель мощности

Руководство по эксплуатации

1. Линейный вход Line Input

Этот разъем предназначен для подсоединения к головному устройству с RCA выходами.

2. Регулировка входного сигнала Level

Эти регуляторы предназначены для настройки уровня входного сигнала усилителя. Для
правильной настройки сначала переведите регулятор в положение MIN, а регулятор гром-
кости головного устройства в положение 3/4 от максимума (регуляторы BASS and TREBLE
в нулевом положении). Затем медленно поворачивайте регулятор Level в сторону поло-
жения MAX.

Примечание: При появлении искажений звука остановитесь, затем поверните регулятор
немного назад.

3. Фильтр Bass Boost

Этот фильтр предназначен для срезания одновременно высоких и низких частот. Устано-
вите регуляторы фильтра в нужное положение, при этом на выход усилителя будет пропу-
скаться только разрешенный диапазон частот.

4. Фильтр низких частот BASS FREQ

При подключении к усилителю сабвуфера, установите переключатель кроссовера (5) в по-
ложение LP. Установите частоту кроссовера на 100 Гц или ниже, в противном случае могут
быть повреждены громкоговорители.

5. Переключатель кроссовера Crossover

Позволяет выбрать режим фильтрации сигнала, подающегося на акустические системы:
LP (НЧ фильтр), HP (ВЧ фильтр) и FLAT (фильтр отключен).

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Руководство по эксплуатации

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

6. Индикатор POWER и PROTECTION

Этот индикатор показывают режимы работы усилителя:

POWER – усилитель включен и нормально работает,

PROTECTION – усилитель выключился из-за перегрузки или перегрева.

Предохранители предназначены для защиты усилителя от перегрузок. Убедитесь, что при-
менены предохранители нужного номинала.

Клеммы предназначена для подачи (+) питания на усилитель. Соедините с (+) клеммой
аккумулятора автомобиля при помощи кабеля сечением до 4 Ga. Установите в эту цепь
предохранитель вблизи аккумулятора.

Примечание: Это соединение делается последним при установке усилителя (для пре-

9. Клемма REMOTE (RMT)

Клемма предназначена для включения/выключения усилителя путём подачи на эту клемму
+12В. Обычно этот сигнал появляется на выходе включенного головного устройства, пред-
назначенного для управления активной антенной или другим оборудованием. При отсут-
ствии такого сигнала, присоедините эту клемму к цепи ACC замка зажигания автомобиля.

10. Клемма GROUND (GND)

Клемма предназначена для подачи (-) питания на усилитель. Соедините напрямую с кузо-
вом автомобиля при помощи кабеля сечением до 4 Ga.

Примечание: Это соединение делается первым при установке усилителя.

11. Громкоговорители Speakers

Cогласно схеме (Двухканальное соединение и Одноканальное соединение), установите
громкоговорители.

Источник

Секреты подключения и настройки автоусилителей

Правильная настройка усилителя — залог его качественной работы. Без специальных знаний выполнить её не просто. Если у вас небольшой опыт в настройке музыкальной системы в машине или вы вообще впервые взялись за это, то вам пригодятся данные советы.

Вы решили улучшить звучание системы в машине и купили усилитель. Теперь надо разобраться, как его правильно подключить к магнитоле и акустике, а затем настроить, чтобы добиться лучшего качества звучания. Ряд действий надо выполнить перед первым включением усилителя и затем правильно его отрегулировать.

Настройка перед первым включением

Прежде чем включить усилитель, важно произвести его предварительную настройку. Это можно сделать ещё на не установленном усилителе, зная состав компонентов аудиосистемы:

1) регулятор Gain или Level должен быть на минимуме;

2) фильтр LP для сабвуферного канала должен быть включен предварительно на 80 Гц, а фильтр Subsonic можно выставить на 20-30 Гц, если используется сабвуфер в фазоинверторном корпусе;

3) фильтр HP предварительно выставляем в положение Full для дверных динамиков или в задней полке, а если усилитель будет подключен к маленьким динамикам 8-10 см в торпедо, тогда включаем HPF на 120 Гц;

4) при использовании усилителя в поканальном режиме фильтр HP для твитеров и LP для мидбасов должны быть включены предварительно на 4 кГц;

5) переключатель Hi\Low Level должен соответствовать виду подключения. Если на усилитель будет приходить сигнал с акустических проводов, тогда нужно установить регулятор в положение Hi Level. Если сигнал взят с линейных выходов магнитолы, тогда регулятор выставляем, соответственно, в положение Low Level;

6) басбусты и эквалайзеры должны быть выключены на этапе предварительной регулировки;

7) на усилителях, оснащённых селектором входов, можно обойтись без Y-разветвителей. Например, переключив селектор входов в положение 2CH (копировать сигнал с двух RCA входов на все остальные каналы), можно подключить 5-канальный усилитель к магнитоле, имеющей всего одну пару линейных выходов. Но при использовании всех линейных RCA входов надо не забыть выключить селектор, иначе пропадёт возможность регулировки звука с магнитолы.

Как правило, все регуляторы усилителей «утоплены» в корпус, чтобы избежать случайных изменений настроек, а в некоторых моделях регулировочная панель скрыта съёмной крышкой.

Включаем усилитель и, в первую очередь, смотрим на индикатор подключения — красный он или зелёный. Если вы все правильно подключили и никакой усик из проводки не замкнул, тогда индикатор будет светиться зеленым цветом, а если что-то не так — красным. Начинать настройку можно только в первом случае. Если индикатор красный — найдите неточность в подключении и устраните ее.

Сперва настраиваем входную чувствительность (регулятор Gain или Level). Для этого на магнитоле с выключенными эквалайзерами и тонкомпенсацией (LOUD) добавляем уровень громкости до появления клипированного сигнала (шума, «хрипа» и т. п.). А затем возвращаем немного «назад» регулятор громкости, чтобы слышимые искажения исчезли. Оставляя звук на данном уровне громкости, переходим к регулятору усилителя Gain или Level и так же находим на слух крайнее громкое неискажённое звучание фронтальной акустики. Повторяем ту же процедуру с уровнями остальных каналов и подгоняем их под заданный в начале уровень громкости фронтальной акустики.

В поканальном режиме настраиваем неискажённый звук в первую очередь для пищалок, так как они тяжелее переносят клиппирование усилителя.

Использовать или нет HPF для дверных динамиков 165 мм или овалов в задней полке, определяем на слух. По теории, в аудиосистемах с сабвуфером нужно разгружать динамики от низкого баса, чтобы они чище воспроизводили средние частоты и чтобы ограничить ход диффузора. На практике в некоторых системах низкие частоты кажутся неестественными с HPF. Возможно, при отключении фильтра басы станут более плотными, убедительными и т. п.

Применение басбуста среди профессиональных настройщиков звука считается не рациональным как для динамиков, так и для сабвуфера. Басбуст увеличивает, как правило, частоту 40 Гц. Динамики с гораздо меньшим ходом диффузора в сравнении с сабвуферным ходом не способны громко и чисто воспроизвести эти частоты, а сабвуфер, играющий только одну ноту, мягко говоря, подойдёт не для всех стилей музыки. Фильтр сабсоник применяется для сабвуферов с фазоинвертоным оформлением. Если в закрытом объёме чрезмерный ход диффузора тормозит сжатый воздух, то в корпусах с трубой тормозить ход диффузора будет только сабсоник. Обычно этот фильтр выставляют на частоте немного (на несколько Гц) ниже настройки фазоинвертора используемого сабвуфера.

Как видим, процесс подключения и начальной настройки усилителя не такой простой, как с обычным усилителем в стереосистеме. Тем не менее, если следовать приведенным советам и инструкции к устройству, то у вас все получиться.

Источник

Схема подключения 4-х канального усилителя

Питание усилителя. Уже много раз говорилось про этот момент используйте провода хорошего сечения здесь действует правило чем больше тем лучше! Хуже от толстых проводов не будет ни как, главное чтобы не возникло проблем с их прокладкой и монтажом в самой машине при подключении к усилителю, в смысле к клеммам. Ну вот допустим усилитель у Вас уже есть и на одной из боковых сторон усилителя Вы видите следующее:

1. +B или В+ или просто + Это клемма усилителя для подключения силового кабеля к плюсовой шине аккумулятора, НО не напрямую а через внешний предохранитель который следует использовать чуть больше номинала суммы всех предохранителей в конкретно в Вашем усилителе, т.е например у Вас 4-х канальник и в нем установлено 2х20А предохранителя соответственно общая сумма = 40А, внешний предохранитель можно использовать на 45-50А, НЕ БОЛЕЕ. к примеру на 100-150А «тупо» брать не нужно для 4-х канального автоусилителя.

Ну вот все что Вам нужно чтобы подключить усилок по питанию, если хотите проверить усилитель дома или без автомагнитолы сделайте короткую перемычку между плюсом и REM можно кнопочку временно поставить таким образом Вы сможете включить усилитель и можно подать звук хоть с сотки и проверить/послушать.

Подключение усилителя к магнитоле с помощью RCA кабелей. 4 кабеля подключите в магнитолу и оставшиеся 4 кабеля с другой стороны подключите к усилителю главное не перепутайте лево/право и фронт/тыл ничего сложного нет просто требуется определенная внимательность от Вас либо потом как соедините проверяйте органами управления в самой магнитоле покрутите ручки баланса и фронт/тыл. Где накосячили поменяйте местами ну лучше сразу нормально сделать чем потом разбираться почему все работает не так как надо)

В качестве наглядного примера в этой статье буду использовать 4-х канальный усилитель MAGNAT BULL POWER и BOSHMAN

Разновидностей схем подключения нагрузки к усилителю существует несколько, самые распространенные ниже:

1. Выход подключается только на 4 колонки, две на фронт, две на тыл.

2. Выход подключается на 2 колонки работающих на фронт, сабвуфер соединен на оставшихся двух каналах по мостовой схеме. Самая популярная схема использования 4-х канального усилителя.

Подключаем усилитель по схеме ниже для использования только на 4 акустические системы/колонки важно соблюдать полярность на колонках + и — и при подключении и контролировать это же самое соответствие на усилителе то есть один в один плюс к плюсу минус к минусу, если перепутаете в салоне вашего авто «собьется» фазировка и те динамические головки что неправильно подключены будут двигаться в противоположном направлении в разнобой, то есть одни вперед другие назад, а должны как «солдаты в строю нога в ногу»))

Соединяем по схеме ниже если Вы желаете использовать 4-х канальный усилитель и на колонки и на сабвуфер. Самая популярная схема эксплуатации и очень часто в мостовом режиме используют не соответствующую нагрузку и как следствие выход из строя усилителя, не хотите изнасиловать свой усилитель не цепляйте к нему мостом саб сопротивлением меньше 4Ом, рекомендую нагрузку использовать на 8Ом. Будет «по тише» в какой-то степени в громкости, зато значительный выигрыш в качестве при меньших искажениях потому как усилку будет легче справляться с нагрузкой.

Ну и самая жесть 🙂 горяченькое так сказать по схеме ниже подключайте если желаете использовать усилитель на две «головы» сабвуфера в одном корпусе или же два абсолютно разных сабвуфера но не ниже 4Ом обязательно при мостовом включении. Да, есть усилители которые работают мостом в 2 Ома но их настолько много 🙂 что можно пересчитать по пальцам рук и уж точно не выпущенные в Китае.

— В случае когда в сабвуфере в наличии 4 клеммы для подключения, одну звуковую катушку подключайте мостом к фронтальному каналу, другую мостом к тыловому каналу, только обязательно с соблюдением полярности подключения «+» от динамика подключайте к «+» усилителя одного из каналов, а «-» динамика подключайте к «-» усилителя другого канала. Такая схема включения позволит увеличить мощность до 8 раз. Не перепутайте полярность подключения обмоток динамиков!

Ну вот собственно и все по подключению 4-х канального автомобильного усилителя, надеюсь разложил по «полочкам», теперь все должно быть просто и понятно.

Источник

Схема автомобильного усилителя SUPRA SBD-A4240

Многие автовладельцы без технического образования не знают как подключать усилитель к автомагнитоле – для них это кажется слишком трудоемкой задачей. На самом деле, не стоит спешить обращаться в автосервис, т. к. установить автоусилитель не так уж и сложно.

Для качественной работы усилителя необходимо:

Более подробно о том, как подключить усилитель, можно ознакомиться ниже.

Хорошее питание залог успеха

Процедура подключения усилителя начинается c силовых проводов. Проводка – это важнейший элемент автомобильной аудиосистемы, от неё зависит громкость и качество звука. Для усилителей нужно стабильное питание, т. к. в противном случае мощности будет недостаточно, из-за этого звучание станет искаженным. Чтобы разобраться в том, зачем нужно обращать внимание на качество проводки и как она влияет на воспроизводимый громкоговорителем звук, необходимо узнать, что из себя представляет музыкальный сигнал.

Некоторые предполагают, что он представляет собой синус, однако, музыкальный сингал характеризуется большой разницей между обычным и пиковым значением. Если для динамиков автомобильной акустики резкие всплески сигнала не принципиальны, то в случае с усилителем ситуация совершенно иная. Если сигнал хотя бы на секунду (или даже миллисекунду) превысит допустимую мощность, то эти «аномалии» будут слышны даже для тех, кто не может похвастаться хорошим музыкальным слухом.

Если подключение автомобильного усилителя было выполнено должным образом, то сигнал будет идти по проводам в неискаженном виде. Небрежно сделанная работа или неправильно подобранное сечение проводов приведет к тому, что звук будет более зажатым, грубым и вялым. В некоторых случаях также могут отчетливо быть слышны хрипы.

Как выбрать сечение провода?

Провод – это самый обычный метал, обладающим определенным уровнем сопротивления. Чем толще провод, тем ниже сопротивление провода. Чтобы избежать искажения звука во время сильных перепадов напряжения (например, во время воспроизведения мощного баса), необходимо установить провод нужного калибра.

Стоит отметить, что сечение плюсового кабеля не должно быть больше минусового (длина при этом не имеет значения).

Усилитель принято считать довольно электроемким устройством. Для его эффективной работы необходимо качественное заземление, чтобы была возможность получать нужную энергию от АКБ. Чтобы правильно выбрать сечение проводов необходимо сделать некоторые расчеты. Для начала посмотреть в инструкцию к усилителю (или прямо на коробку от производителя, если документации нет воспользуйтесь интернетом) и найти там значение номинальной мощности (RMS). Номинальная мощность – это мощность сигнала усилителя, которую он может выдавать на протяжении продолжительного периода времени на один канал в 4 Ома.

Если рассматривать четырехканальные усилители, то они обычно имеют мощность от 40 до 150 Вт на канал. Допустим, что усилитель, который вы приобрели, выдает мощность 80 Вт. В результате несложных математических операций выясняем, что суммарная мощность усилителя составляет 320 Вт. Т.е. как мы это посчитали? всё очень просто умножим номинальную мощность на число каналов. Если у нас двухканальный усилитель имеющий номинальную мощность (RMS) 60 Вт., то суммарная составит 120 Вт.

После того как вы посчитаете мощность желательно ещё определить длину провода от АКБ до вашего усилителя и можете смело воспользоваться таблицей для подбора нужного сечения провода. Как пользоваться таблицей? С левой стороны указана мощность вашего усилителя, справа выбираете длину провода, поднимаетесь наверх и узнаете какое сечение вам необходимо.

В таблице указаны сечения медных проводов, помните что большое количество продаваемых проводов сделаны из алюминия покрытым медью, данные провода не долговечны и имеют больше сопротивление, рекомендуем использовать тока медные провода.

Выбор предохранителя

Для того чтобы обезопасить подключение автомобильного усилителя, необходимо обеспечить защиту силовой подводки от АКБ до усилителя с помощью предохранителя. Предохранители должны быть размещены как можно ближе к аккумулятору. Важно различать предохранитель, который защищает само устройство (будет ли это усилитель или магнитола), и предохранитель, установленный на силовой провод.

Подключаем межблочные провода и управляющий (REM)

Чтобы проложить кабель, необходимо найти линейный выход на магнитоле. Линейный выход можно распознать по характерным «колокольчикам», что расположены на задней панели магнитолы. Количество линейных выходов отличается в разных моделях магнитол. Обычно их от одной до трёх пар. В основном они распределяются следующим образом 1 пара – можно подключить сабвуфер или 2 колонки (подписаны как SWF) Если их 2 пары можно подключить 4 колонки или сабвуфер и 2 колонки (выхода подписаны F и SW), и когда на магнитоле 3 пары линейных проводов можно подключить 4 колонки и сабвуфер (F, R, SW) F Это Front т. е. передние колонки, R Read задние колонки, и SW Sabwoorer я думаю и так всем понятно что.

У магнитолы нет линейных выходов? Ознакомиться со статьей «Как подключить усилитель или сабвуфер к магнитоле без линейных выходов».

Для соединения потребуется межблочный провод, на котором ни в коем случае нельзя экономить. Запрещается около силовых проводов укладывать межблочный кабель, так как при работе двигателя будут слышны различного рода помехи. Протянуть провода можно как под ковриками салона, так и под потолком. Последний вариант особенно актуален для современных машин, в салоне которых создающих помехи электронных принадлежностей.

Схема подключения усилителя

Подключение двухканального и четырёхканального усилителя

Данный раздел мы объединили, т. к. эти усилители имеют очень похожую схему подключения, даже можно сказать проще, четырёх канальный усилитель — это два двухканальных. Подключение двухканального усилителя мы рассматривать не будем, но если вы разберётесь как подключить четырёхканальный, то с подключением двухканального у вас не возникнет проблем. Большинство автолюбителей для своих инсталляций выбирают именно этот вариант, т. к. к данному усилителю можно подключить 4 колонки, или 2 колонки и сабвуфер. Давайте рассмотрим, подключение четырёх канального усилителя используя первый и второй варианты.

Теперь разберём второй вариант, когда к четырёхканальному усилителю подключаются колонки и сабвуфер. В данном случае усилитель работает в режиме моно, он берёт напряжение сразу с двух каналов, поэтому старайтесь подбирать сабвуфер имеющий сопротивление 4 ома, это сбережёт усилитель от перегрева и ухода в защиту. Подключить сабвуфер не составит проблем, как правило производитель указывает на усилителе откуда брать плюс для подключения сабвуфера, а откуда минус. Взгляните на схему как осуществляется мостовое подключение 4 канального усилителя.

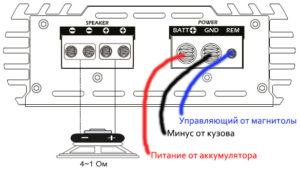

Подключение моноблока (Одноканального усилителя)

Одноканальные усилители используются лишь для одной цели – подключению к сабвуферу. Примечательной характеристикой усилителей такого плана является повышенная мощность. Моноблоки также способны работать с сопротивлением ниже 4 Ом, что называется низкоомной нагрузкой. Моноблоки относят к усилителям класса D,при этом в них есть специальный фильтр для обрезки частот.

Установка одноканального усилителя не потребует много сил, так как схемы его подключения весьма простые. Всего имеется два выхода – «плюс» и «минус», и если у динамика только одна катушка, то достаточно лишь подключить его к ней. Если речь идет о подключении двух динамиков, то они могут подключаться либо параллельным, либо последовательным способом. Конечно, необязательно ограничиваться только двумя динамиками, но перед тем как подключить усилитель и сабвуфер к магнитоле, справится ли последний с большим уровнем сопротивления.

После подключения усилителя в динамиках появились шумы? Читайте статью «как бороться с посторонними звуками из динамиков».

Видео как правильно подключить четырёхканальный и одноканальный усилитель

Надеемся, что эта статья помогла разобраться в том, как правильно подключить автомобильный усилитель. Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Оставьте свой комментарий ниже. Это поможет сделать информацию на сайте ещё более полезной.

Принципиальная схема Supra SBD-A4240

Здесь представлена принципиальная схема четырёхканального усилителя SUPRA SBD-A4240.

(Для просмотра схемы в оригинальном размере кликните по картинке. Изображение откроется в новом окне)

В выходных каскадах усилителей звуковой частоты (УМЗЧ) применены полевые N-канальные MOSFET-транзисторыRFP50N06 или аналоги.

На практике в данных усилителях вместо RFP50N06 могут применятся IRF60NF06, как, например, в том экземпляре, что на фото. В качестве сдвоенных выпрямительных диодов D27, D28 используются диоды F16A20CT (общий анод), F16C20CT (общий катод).

Внешний вид.

Внешний вид усилителя SUPRA SBD-A4240 со снятой крышкой.

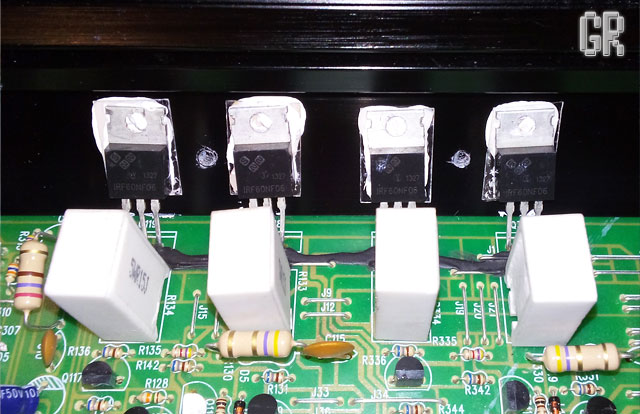

Выходные транзисторы усилителя мощности звуковой частоты (УМЗЧ) — MOSFET-транзисторы IRF60NF06.

Инвертор (блок питания) автомобильного усилителя Supra SBD-A4240. Тот, что преобразует однополярное напряжение 12V от АКБ в двухполярное 23-25V, необходимое для работы усилителя. Подробнее о нём читайте здесь.

На фото 3 mosfet’а одного из плеч DC-DC преобразователя.

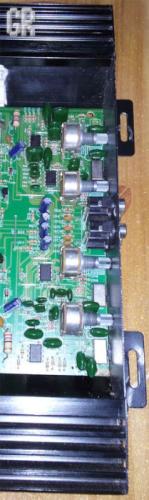

Блок входных фильтров на операционных усилителях KIA4558.

Каскады предусиления и мощные выходные транзисторы УМЗЧ. Собственно, это и есть те самые 4 усилителя. Как видим, на печатной плате четыре сектора. Каждый сектор — это отдельный усилитель.

Примеры неисправностей данного усилителя: Ремонт автомобильного усилителя Supra SBD-A4240.

Главная &raquo Мастерская &raquo Текущая страница

Также Вам будет интересно узнать:

Схема автоусилителя CALCELL POP-80.4

Как подключить автомобильный усилитель дома?

Как самостоятельно подключить усилитель в автомобиле

Чтобы подключить усилитель понадобятся: провода питания, предохранитель с держателем, провод remote, защитная изоляция, клеммники и наконечники, кабель RCA. Разберем подключение поэтапно.

Содержание

Подключение усилителя к аккумулятору

«Черный — минус, красный — плюс, знает каждый карапуз!»

Питание — фундамент системы, оно влияет на сохранность компонентов и на качество их звучания. Поэтому очень важно ответственно подойти к его подключению.

Проводка

Перед тем как подключить усилитель нужно выбрать толщину питающего кабеля, она должна соответствовать количеству потребляемого тока. В мануалах вряд ли не найдете значения потребляемой мощности, так как для нее нет общепринятой методики измерения и поэтому придется посчитать самостоятельно. Обратите внимание, что данные для расчета нужно брать от минимального сопротивления, в котором может работать усилитель, например если: выходная мощность для 2 Ом: 240 Вт х 2, а выходная мощность для 4 Ом: 160 Вт х 2 — берем 240.

Допустим у вас двухканальный усилитель с номинальной мощностью 2 х 240 Ватт — складываем каналы 240 + 240 = 480Вт — общая мощность.

Эти 480Вт умножаем на 2, потому что потребляемую мощность принимают удвоенной от выходной из-за большой неравномерности и скачков потребления: 480 * 2= 960Вт.

Теперь полученную мощность делим на напряжение в бортовой сети автомобиля — 14.4 В (подразумеваем заведенную машину) и находим потребляемое напряжение: 960 / 14,4 = 66,7Ампер.

Используем табличку для подбора сечения кабеля:

Соотносим потребляемое напряжение с длиной проводки (если тянуть до багажника, то это обычно до 5 метров) — получаем необходимое сечение 2 Ga (сокр. от American Wire Gauge — американская мера сечения проводов).

Важно — первая таблица актуальна только для медных проводов. Если у вас алюминий покрытый сверху медью (как правило во всех готовых наборах для подключения) делайте запас 35 — 40%.

Предохранитель

Силовая проводка автомобильной системы это объект представляющий пожароопасность, поэтому к плюсовому проводу обязателен предохранитель, который в случае повышения напряжения и нагрева провода при коротком замыкании расплавится и обесточит систему. Не путайте с предохранителями в усилителях!

Важно правильно подобрать его номинал, чтобы он не душил питание и не плавился понапрасну, но в то же время перегорал раньше проводки, иначе смысл защиты пропадет.

Типы предохранителей (слева направо): AGU, ANL, mini ANL

AGU обычно имеют номинал до 80 Ампер и устанавливаются в колбы. ANL предохранители доходят до 300 Ампер, для их установки используют различные варианты футляров. Mini ANL как правило не используются для защиты основной проводки, а устанавливаются в дистрибьюторах питания для разведения кабелей.

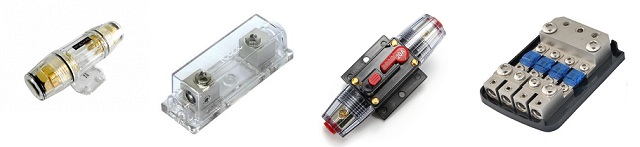

Виды держателей, (слева направо): колба, футляр, автомат, дистрибьютор

Отдельно нужно отметить автомат, который не содержит предохранителя как такого, а отключается сам от превышения напряжения. Не смотря на удобный функционал, не пользуется большим доверием среди любителей автозвука, есть мнение что в некоторых случаях он может не успеть отключиться и «прикипеть».

Устанавливать предохранитель или автомат рекомендуется не дальше 20 см. от плюсовой клеммы. Смысл в том, что участок провода до предохранителя не защищен и по этому чем он короче — тем лучше.

Клеммы аккумулятора

Есть несколько способов крепления проводов к АКБ. Самый простой — прикрутить обжатый наконечник под какой нибудь болт штатной клеммы. Это достаточно распространенный вариант (при соединении обязательно зачистите место контакта наждачной бумагой). Более практичный способ — установка новой клеммы с дополнительными местами для подключения (продаются в автомагазинах и стоят не дорого). Безкомпромиссное решение — установка специализированных клемм с мощными зажимами и удобными разводками. Если вы не боретесь за результат в звуковом давлении, то вряд ли почувствуете большую разницу на музыке, главное что бы контакт был надежный (крепкий и чистый), хотя удобство и аккуратность так же могут быть важны.

Наконечники

Минус на кузов или от аккумулятора

Как подключить усилитель — минусом от кузова или напрямую от АКБ.

Не так давно энтузиастами от автозвука был развенчан давно устоявшийся миф о том, что минус нужно обязательно тянуть от акб. На деле потери в отдельном кабеле больше чем через кузов.

Если у вас повседневная система с парой-тройкой киловатт, то минус от кузова будет адекватным решением. К тому же, сэкономит ваши деньги. Главное — не забудьте хорошо зачистить до металла место контакта и крепко притягивайте все соединения. Не лишним будет бросить под капотом дополнительную жилу от минуса АКБ на кузов.

В случае, если у вас система ориентированная на SPL результат, то каждая дополнительная протяжка будет снижать просад. Там где борьба ведется за каждую десятую децибела и сотую вольта это очень важно.

Итак, для повседнева минуса с кузова будет достаточно. Более того, это будет лучше и дешевле отдельной протяжки. Главное подберите нужное сечение для плюсового провода и для отрезков минусового. Надежно зачищайте, протягивайте и обрабатывайте соединения.

Защита проводки

Как было сказано выше — проводка это пожароопасный элемент и именно поэтому она нуждается в дополнительной защите от повреждений. Не советую легкомысленно относится к этому вопросу, ведь ценой пришествия может стать новый автомобиль.

Каждый сам решает какую степень изоляционной защиты обеспечить, но минимальные и логичные требования это — дополнительная изоляция под капотом, под крыльями, во всех местах прохода кабелей сквозь элементы кузова и салона. А так же в местах, где возможно перетирание — под задним сиденьем, в местах выхода из под обшивки, в местах изгиба кабеля и т.п.

В основном используется мягкая гофра или оплетка «змеиная кожа». Жесткую гофру (обычно светло-серая) лучше не использовать, так как она трескается на морозе. Мягкая проста в использовании имеет не высокую стоимость. «Змейка» же максимально защищает кабель (даже ножом ее трудно порезать) имеет привлекательный вид, но стоит дороже и есть не везде.

Оплетка «змеиная кожа»

Подключение усилителя к магнитоле

Подключить усилитель к магнитоле достаточно просто. Он соединяется двумя типами кабелей: межблочный кабель RCA и Remote.

Все подключения проводите на обесточенной системе (откинутый от АКБ плюсовой провод)!

Межблочный кабель

Во избежание наводок прокладывайте акустические и сигнальные кабеля с противоположной стороны от силовых, если пересечения избежать не удается, делайте его под прямым углом.

Межблоки или RCA подключаются к линейным выходам магнитолы и передают звуковой сигнал на усилитель. Линейные выходы имеет левый и правый канал (может быть моно для сабвуфера), не перепутайте их при подключении к усилителю, чтобы не сбить регулировку баланса на магнитоле (лев/прав).

Remote

Проводок минимального сечения, который передает сигнал на включение усилителя при включении магнитолы, аналогично при выключении. Обычно у магнитолы выделен для этого отдельный провод, если его нет, можно подключиться к управлению активной антенной или подключить его к постоянному плюсу, установив тумблер для самостоятельного управления включением усилителя. Крайне не рекомендуется запитывать его от постоянного +12 на прямую — так ваши усилители будут постоянно включены, что будет ненужной нагрузкой.

Важные моменты

В конце резюмируем все главные аспекты, которые нужно соблюсти чтобы правильно и безопасно подключить усилитель:
