Подсветка для подстаканников в авто
Вариант подсветки «подстаканников»!
Расходные материалы:

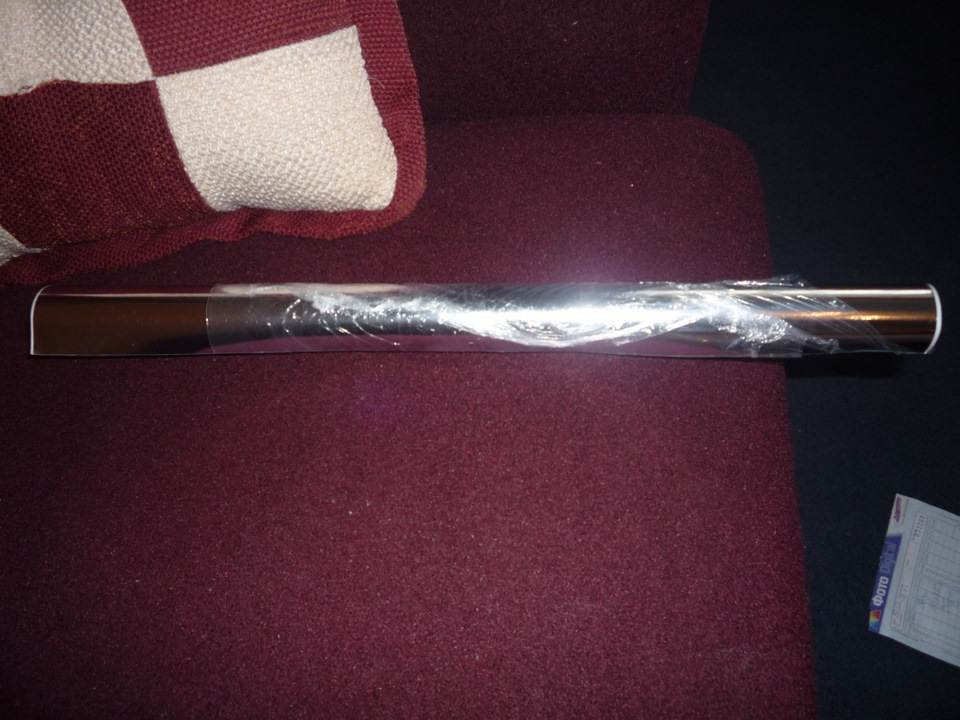

1 — Зеркальная само клеящаяся плёнка
2 — Оргстекло
3 — Светодиодная лента (двойной плотности)
4 — Руки — крюки!:):):)
Мануальчик!
1 — Вначале делаем шаблоны из картона.

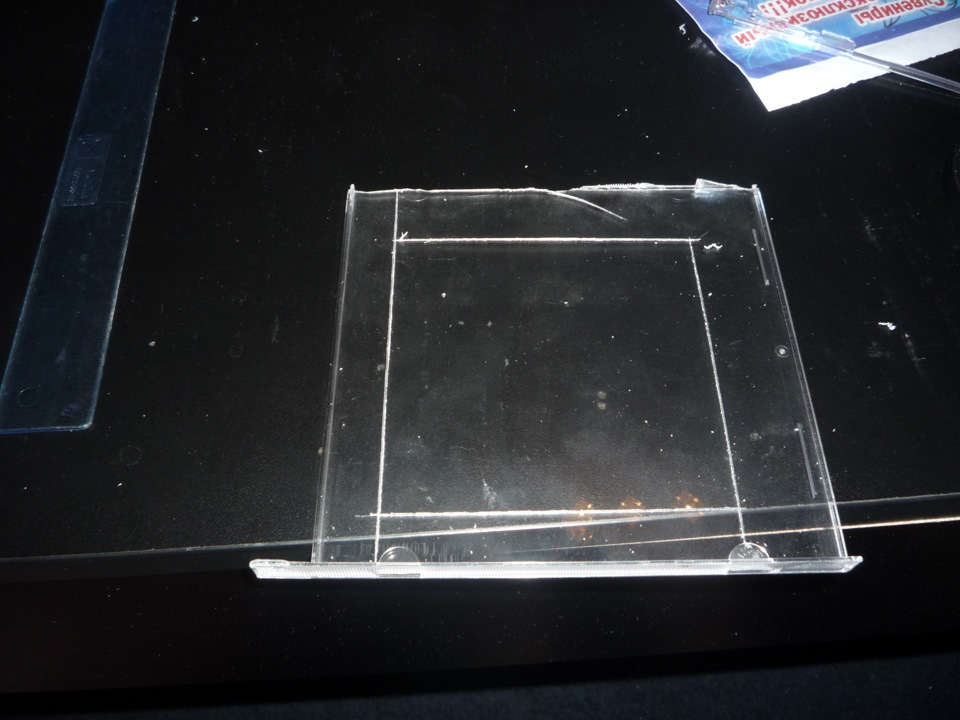

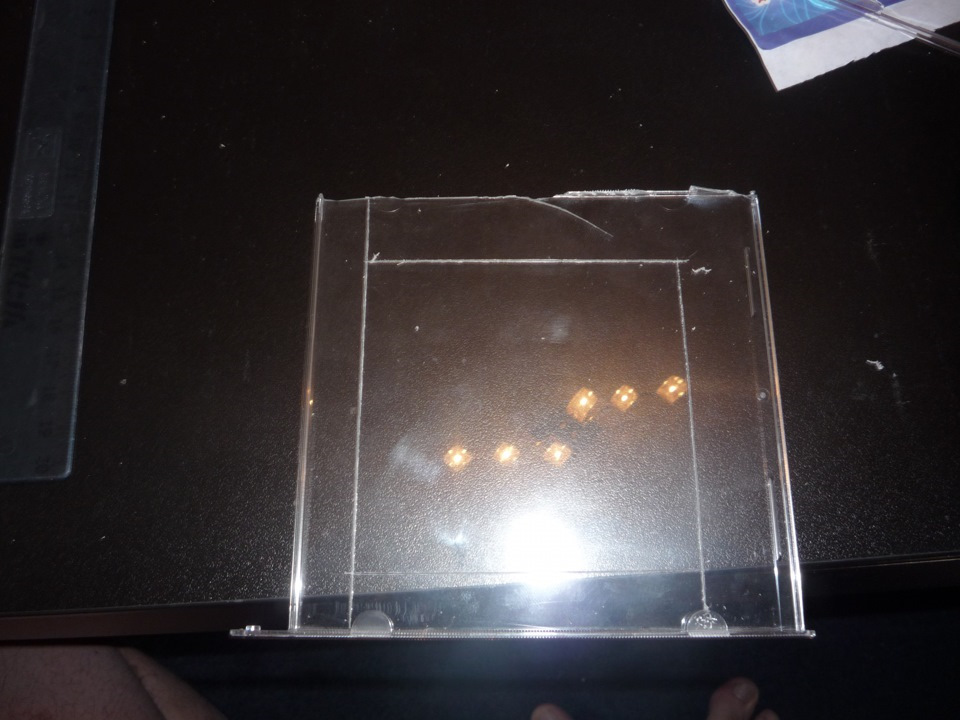

2 — По этим шаблонам вырезаем из оргстекла детали (коробка из под Компакт-Диска, чтобы меньше занимало глубину подстаканников) по два на каждый «контейнер»!
3 — Одну деталь (нижнюю) из оргстекла обклеиваем зеркальной плёнкой с ДВУХ СТОРОН!, а вторую (верхнюю) с одной стороны!
4 — Кладём на дно подстаканника НИЖНЮЮ деталь
5 — клеем светодиодную ленту по торцу подстаканника, опустив в притык к НИЖНЕЙ детали!
чтобы светодиоды светили друг на друга!
6 — Кладём ВЕРХНЮЮ деталь оргстела на светодиодную ленту ПЛЁНКОЙ К НИЗУ!
(если плёнкой к верху, «тоннель получается не очень глубоким!

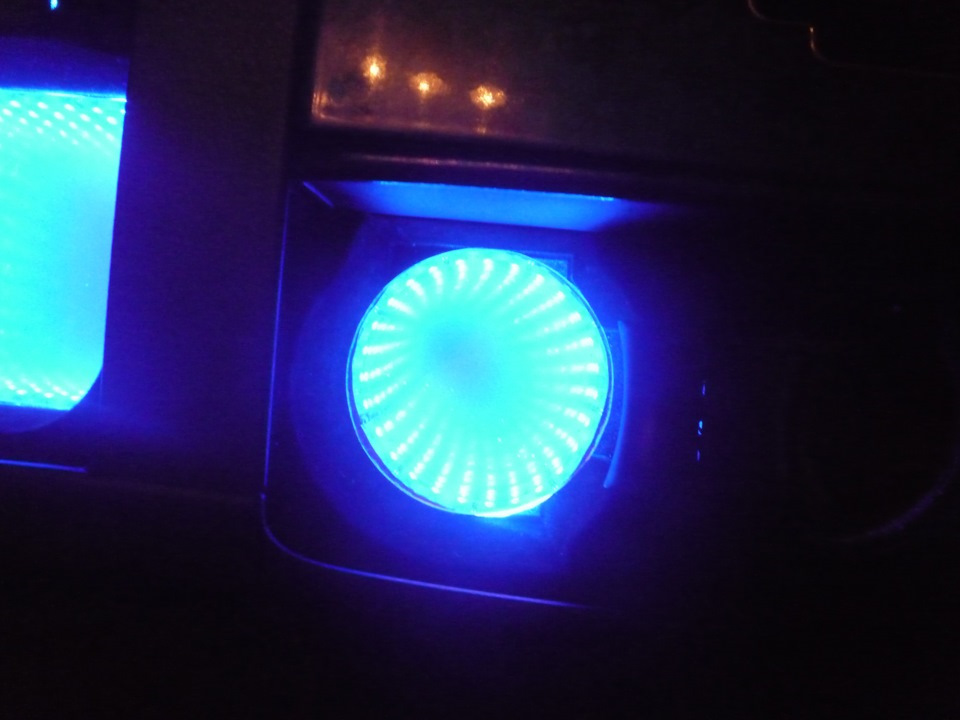

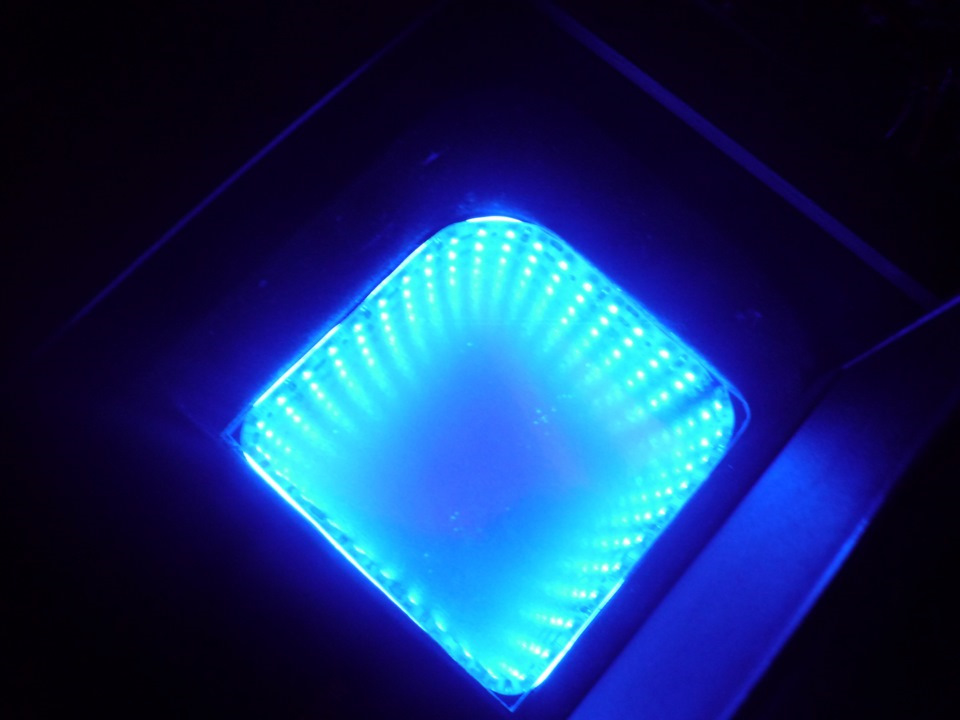

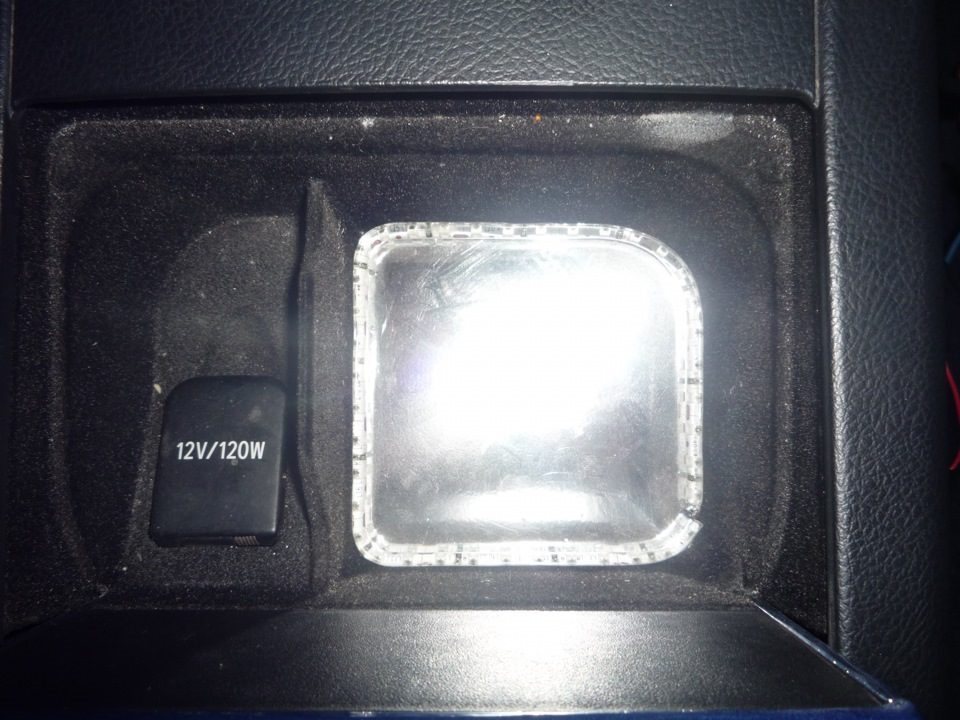

При выключенном состоянии, выглядит как буд-то на дне ЗЕРКАЛЬЦЕ!
П.С. Фотоаппарат «мыльница, по этому яркость получилась «безбашенная»!
В действительности, яркость не большая!
Подсветка ниш подстаканников — изготовление своими руками.
Подсмотрел идею у Ivan-jpn и от нечего делать решил воплотить, но немного иначе…
Итак, нашёл на работе кусок оргстекла толщиной 3 мм, в запасе были шесть светодиодов синего цвета свечения диаметром 3 мм, а так же инструмент всяческий. Снял размеры с ниши подстаканников, изготовил бумажный шаблон. Потом шаблон был откорректирован и перенесен на оргстекло. После подгонки воплощения шаблона в оргстекле, родился такой чертёж дна ниши подстаканников
В получившемся изделии были выбраны пазы на глубину 2 мм для светодидов. Выбиралось это всё при помощи ручного гравера и фрезы, получилось следующее
Обе стороны вставки обработал наждачкой для придания матовости и удаления грубых царапин с поверхности, т.к. кусок этого оргстекла буквально валялся под ногами.
Корпуса светодиодов пришлось стачивать и делать плоскими, толщиной примерно 1,8 мм.
Затем выдернул из какой-то платы два резистора сопротивление по 1 кОм и, укладывая светодиоды и резисторы в пазы, спаял вот такую штуку
Всё сложено до кучи
На работе нашёлся Момент Эпокси, картинка из интернета, но похоже, был именно такой, с застыванием 1 минута, но я этого не знал, шприц был распакован и с него была содрана этикетка… Короче, я помучался, равномерно заполняя пазы, состав начал застывать прямо в смесителе, пришлось всё раздирать и чистить смеситель… В итоге, залить равномерно не получилось, к тому же, после чистки смесителя компоненты плохо стали перемешиваться и всё это долго досыхало…
Результат заливки светодидов
Пока эпоксидка совсем не застыла, при помощи канцелярского ножа, срезал всё выступающее вровень с поверхностью оргстекла.
Уже дома, точнее вчера, заклеил изнанку белой плёнкой ORACAL, чтобы улучшить рассеивание света внутри вставки. Хотел всё сделать плёнкой, но плёнки чёрного цвета дома не нашёл… И решил красить… Перенёс центра окружностей на лицевую поверхность, заклеил всё малярным скотчем. При помощи гравера заточил иголку в виде ножа и циркулем вырезал окружности в скотче, прорезал перемычки и удалил скотч в середине. Получился кантик по краю вставки. К сожалению, опять не сделал фото, но всё будет понятно по дальнейшим фото))).
Лицевую сторону начал красить из балончиков. Нанёс в два слоя белую эмаль, с промежуточной сушкой в 30 минут, чтобы опять таки улучшить рассеивание света внутри вставки. Торцы вставки тоже были покрашены.
После высыхания белой эмали задул всё чёрной, в три слоя, с сушкой 30 минут между слоями, торцы тоже закрасил
Слои ещё не просохли полностью, для этого надо не менее 24 часов… Но я уже снял кантик из скотча ))) К сожалению, не обошлось без косяков, когда протирал плёнку на изнанке от краски, руки были в растворителе и я дотронулся пальцем до свежей краски… Остался мой отпечаток пальца и запотевание от паров растворителя на глянце, а так же, при включении, просвечиваются точки от иголки…
Ну и как оно светится. Как не переключал режимы на фотике, всё равно уходит в белое свечение… Реально светит синим.
В машину пока не ставил, что-то разочаровался своими косяками, да и времени особо нет на это… Если вообще установлю в машину, то сделаю отчёт.
Спасибо всем, кто зашёл и дочитал до конца!
Всем удачи и драйва! Ну и конечно, высказываем своё мнение и критику)))
Подсветка подстаканников своими руками
Подсветка подстаканников своими руками, без мам, пап и кредитов!
Замутил себе подсветочку, получилось не так идеально может как с завода, но меня вполне устраивает. стало на много красивее и «понтовее» чтоли))
Выкладываю пост спустя уже пару месяцев как это сделал, но до сих пор любуюсь. Так что если думаете стоит оно того или нет, то однозначно стоит.
И так — как же я это реализовал.
я не стал заказывать готовый комплект с утоновкой болт он, рубль гдето он будето стоить, плюс еще к нам к Казахстан я отдам еще рубль за доставку. дороговато за пару колечков.
Тем более что я дизайнер и умею работать в нужных программах, и у нас есть орг стекло и фрезерный станок.

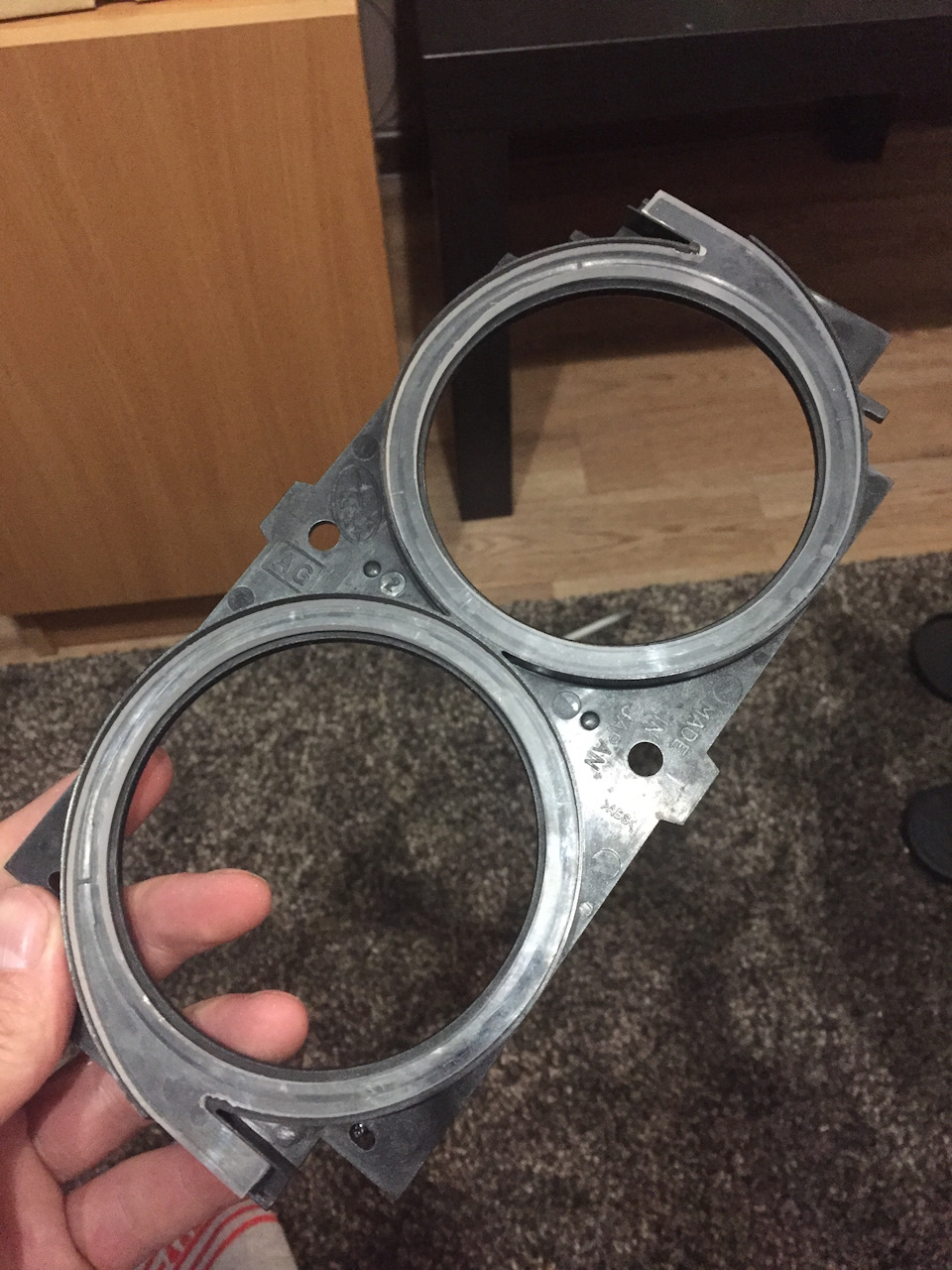

Снимаем центральную «херню» (не знаю как ее назвать). с бардачком. Описывать не буду, там всё просто, несем ее домой, разбираем — вытаскиваем кольца и ставим обратно эту херню в машину без колец.
В вашем случае можно просто попросить у меня готовый чертеж в кореле и сразу изготовить кольца, заранее. Снимаем мерки, рисуем в кореле, печатаем на бумаге, подгоняем, опять печатаем и ура — всё подходит. отправляем файл на резку на прозрачном орг. стекле толщиной 5мм желательно на лазерный фрезер. у нас такого не было по этому мне пришлось дорабатывать деталь напильником и шкурить вручную.

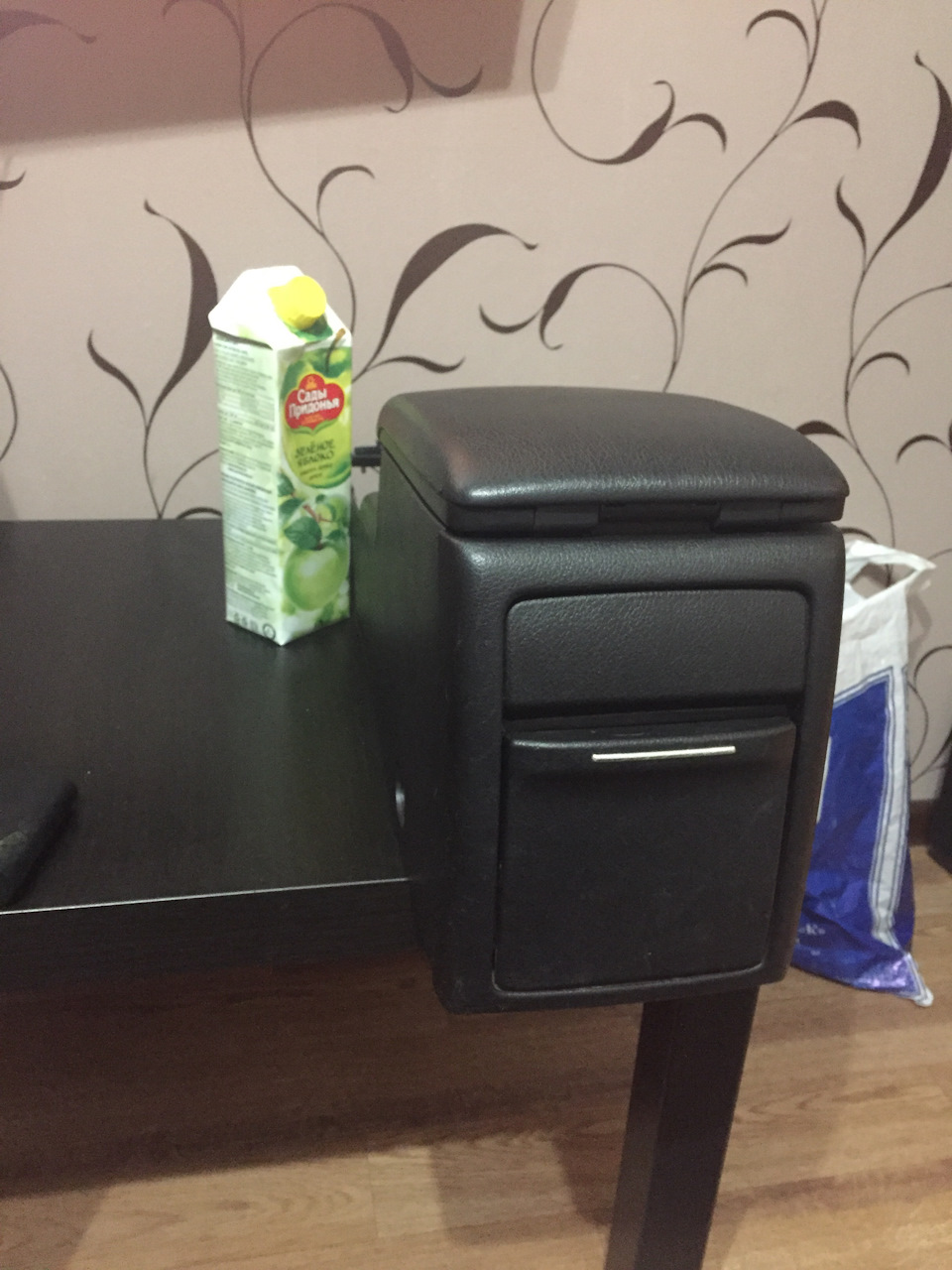

Дальше я опять снял херню с подлокотником, притащил ее домой, всю разобрал, параллельно зашумил ее чтоб не скрипела и тд.

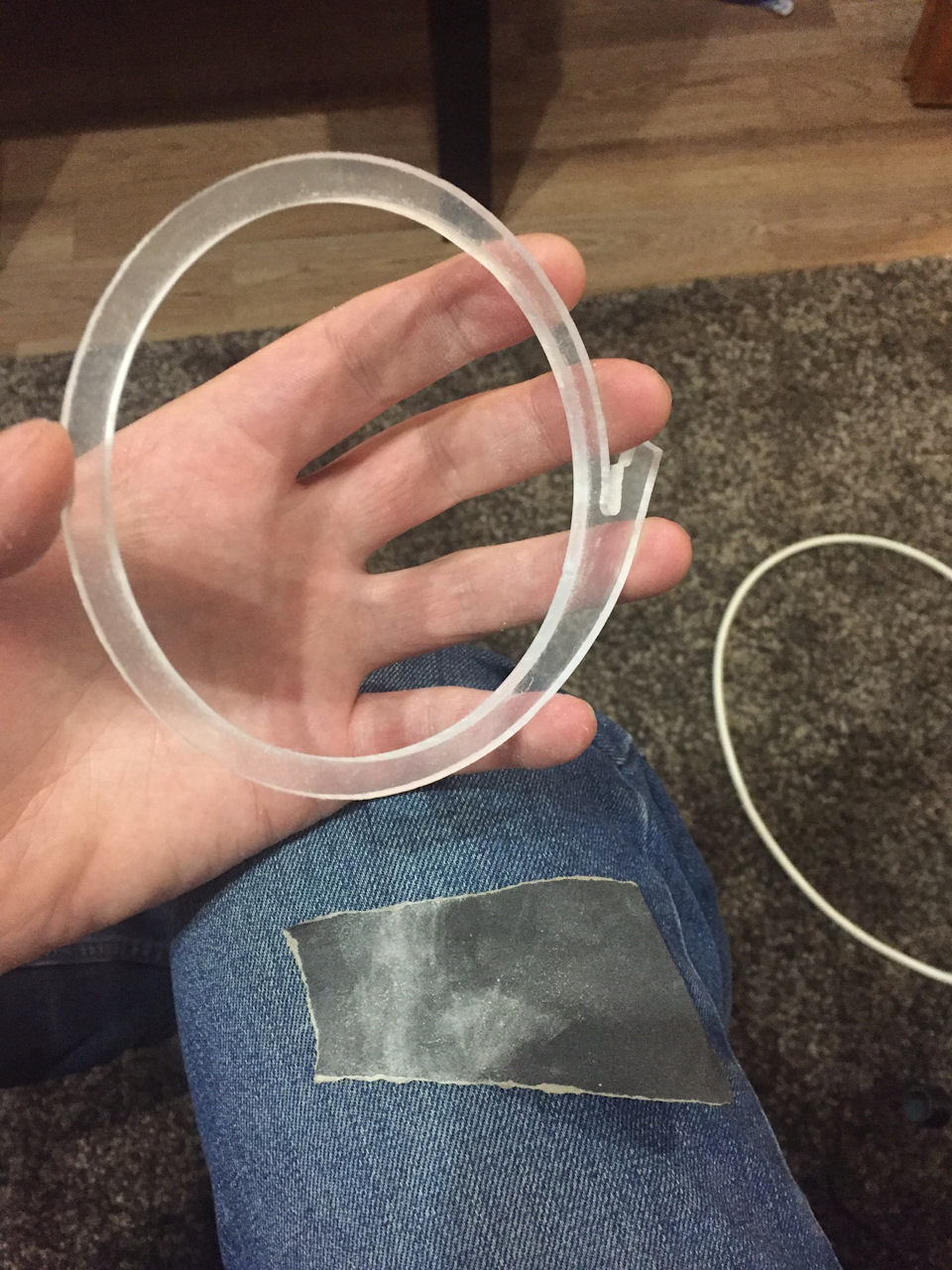

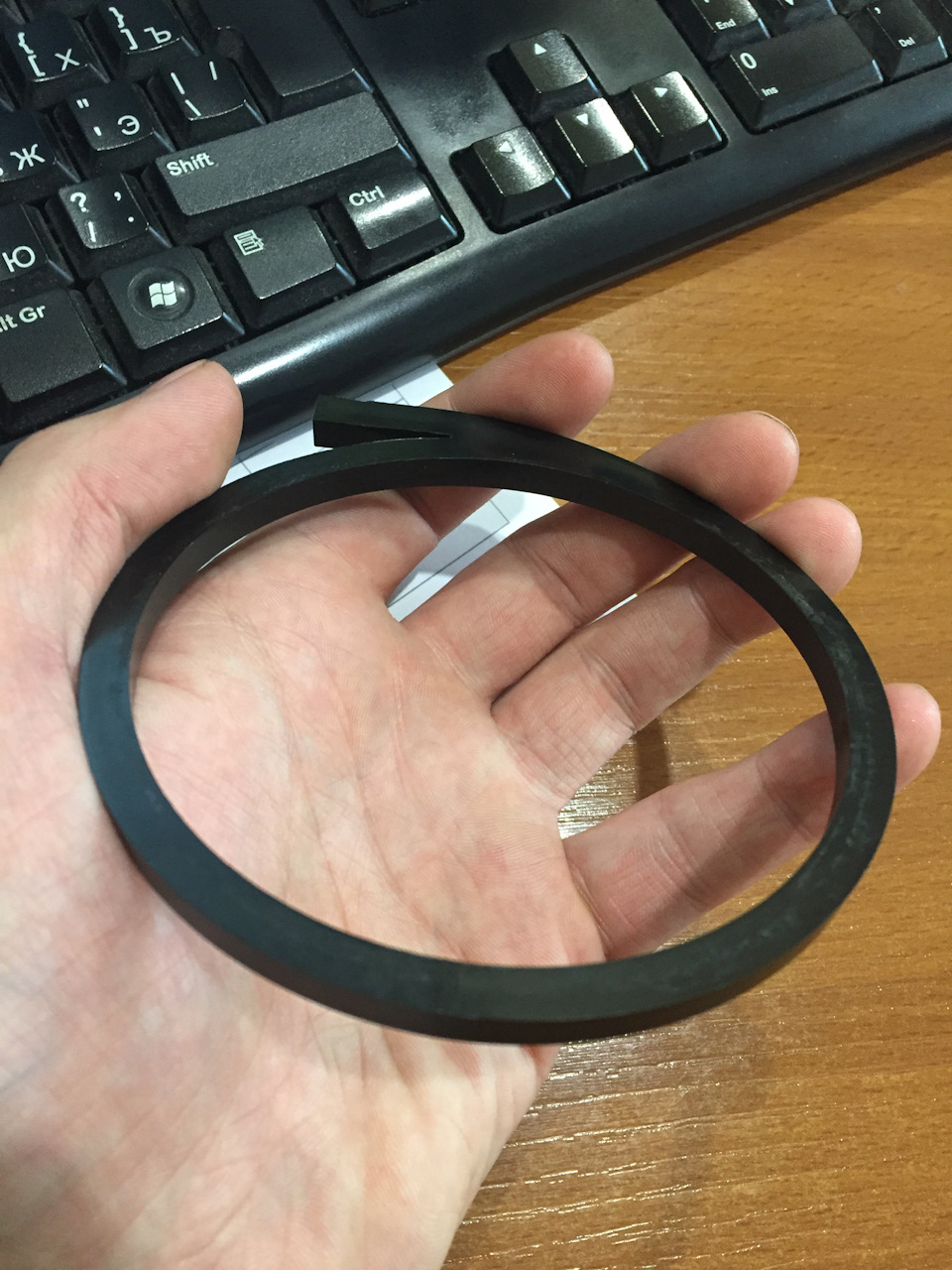

примеряем кольца — всё идеально, ура)
В авто магазине купил два диода с цоколем в габариты красных 8 диодных, чтоб побольше света было и чтобы не нужно было паять сопротивление и тд. а просто подключить к питанию. Припаял к их ножкам провода. посадочные места нужно было чуть чуть расширить, потом ставим диоды, заливаем термоклеем и подрубаемся в проводку подсветки кнопок подогрева сидений. (фиолетовый +, черный с полоской — )
Как своими руками смонтировать подсветку подстаканника в автомобиле
Концепция идеального с точки зрения водителя салона предполагает, что эргономика и комфорт должны перевешивать эстетическую составляющую, но этот принцип сам по себе довольно спорный. И уж точно об идеальности никто не говорит, ибо украшательство второго дома, коим для многих является автомобиль, – дело святое.
Поэтому внутренний тюнинг постепенно становится самостоятельным направлением, а вопросы украшательства салона светодиодной подсветкой активно обсуждаются на всех крупных автомобильных ресурсах.
Подсветка подстаканника, вариант №1
Тем, кто впервые увидел подсветку подстаканников в автомобилях, может показаться, что это штатная технология. В некоторых элитных моделях такое украшательство, не лишенное практичности, действительно имеется. Более того, скорее всего, именно от них и пошла мода на такие штучки. Но в массовые модели эту опцию включать не спешат, поэтому многие отечественные автомобилисты охотно берутся ха это самостоятельно.
В качестве примера приведём достаточно простой алгоритм такого тюнинга, в результате которого даже старенький ВАЗ станет неотличим от автомобилей класса D и даже выше. Для проявления эффекта не требуется полная темнота – в автомобилях с затонированными окнами включённая подсветка подстаканника даже днем будет смотреться красиво и стильно.
Для реализации нашей задумки, которая пришла из интернета (мы ни в коем случае не претендуем на авторство), из материалов нам понадобится только оргстекло и, конечно же, светодиоды в виде ленты.
Найти лист оргстекла толщиной 4 мм. – проблема вполне разрешимая, его размеры относительно небольшие – нужен кусок, чуть больше резинового коврика, находящегося на дне подстаканника – примерно 75х175 мм. Необходимо вырезать из этого листа кусок, повторяющий по форме этот самый коврик, а затем зачистить место среза наждачной бумагой.
Светодиодную ленту купить тоже не проблема, причем сегодня количество доступных цветов способно удовлетворить вкусам любого, самого привередливого автовладельца. Приклеиваем ленту по периметру подстаканника на самое дно, оконечные провода выводим наружу через отверстия, проделанные подходящим инструментом (например, шилом).
Для подключения автомобильной подсветки подстаканника к источнику питания можно задействовать плафон лампы освещения бардачка.
Все работы по демонтажу/демонтажу – несложные. Главное – всё делать максимально аккуратно, особенно если авто новое, чтобы случайно ничего не поцарапать.
Для повышения устойчивости можно сделать в плексигласовой вставке продольную канавку, легче всего это сделать шлифовальным кругом. В этом случае при помещении её поверх светодиодной ленты она не будет подвергаться повышенному давлению. Поверх оргстекла устанавливаем штатный коврик, а поскольку форма подстаканника – пологий конус, за счет толщины листа (4 мм.) и конусности по краям коврика будет небольшой промежуток, сквозь который и будет пробиваться наружу свет выбранного вами цвета.
Как показала практика, такая подсветка не слепит, она не яркая и потому не отвлекает водителя от управления автомобилем. В то же время этого света достаточно, чтобы в полной темноте видеть всё, что лежит в самом подстаканнике и вокруг него и не искать это вслепую.
Как сделать подсветку подстаканника авто своими руками, вариант №2
Здесь набор необходимых материалов примерно такой же: матовое оргстекло, желательно белого цвета, 12-вольтовая светодиодная лента и клей. Разумеется, без прямых рук тоже не обойтись.
Итак, алгоритм действий:
Как видим, больших сложностей не предвидится, но если подобные навыки отсутствуют, лучше за такую работу не браться.
Готовая подсветка подстаканника машины
Для последней категории автолюбителей можно посоветовать покупной вариант. Здесь тоже потребуется поработать, но без необходимости использовать инструменты – нужно просто установить готовый элемент в виде круга на дно ниши подстаканника. В продаже имеются варианты с логотипами большинства автомобильных брендов, так что вы наверняка найдёте и свой.
Единственная сложность – обеспечить подзарядку посредством USB-кабеля – здесь всё зависит от конкретной модели и вашей сообразительности.
Время автономной работы от встроенного аккумулятора – до 15 дней, время полной зарядки не превышает 2 часов.
Подсветка регулируемая, имеется переключатель в задней части изделия. Устройство интеллектуальное – при отсутствии вибраций подсветка отключается, есть здесь и датчик света, выключающий светодиоды, когда в салоне светло.
В комплект поставки входят два круга и кабель для подзарядки. Стоит такое удовольствие от 700 до 1000 рублей.
Изготовление LED подсветки подстаканников
Приветствую, запись первая, поэтому сильно не деремся)
Подсветка подстаканников Toyota Progres
В общем необходимый материал:
-белое матовое орг. стекло
-черная матовая пленка (непрозрачная что очень важно)
-фишка двухконтактная (чтобы наш колхозинг совсем колхозом не выглядел)
-паяльник (канифоль, олово)
-термоусадка
-провод сантиметров 25 двухконтактный
-сами диоды (тип не знаю смотрите на фото)
-герметик
-лобзик
-напильник
-наждачная бумага
-лист формата А4
-ножницы
-циркуль
-эпоксидный клей
-герметик (черный)
-дрель
Приступаем

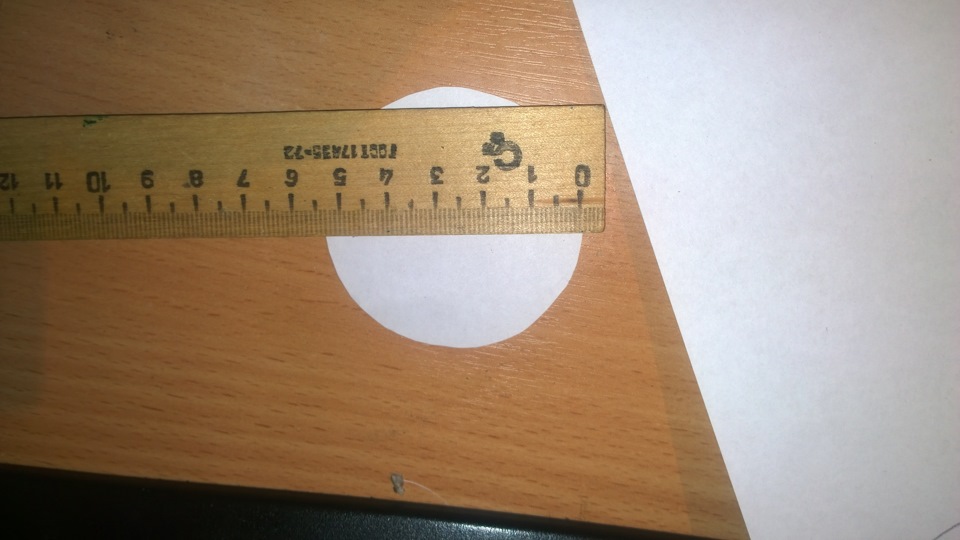

Берем первым делом в ручки листок бумаги и меряем наши будущие стекла
размер точный так и не выяснен, подгонялось наждачкой

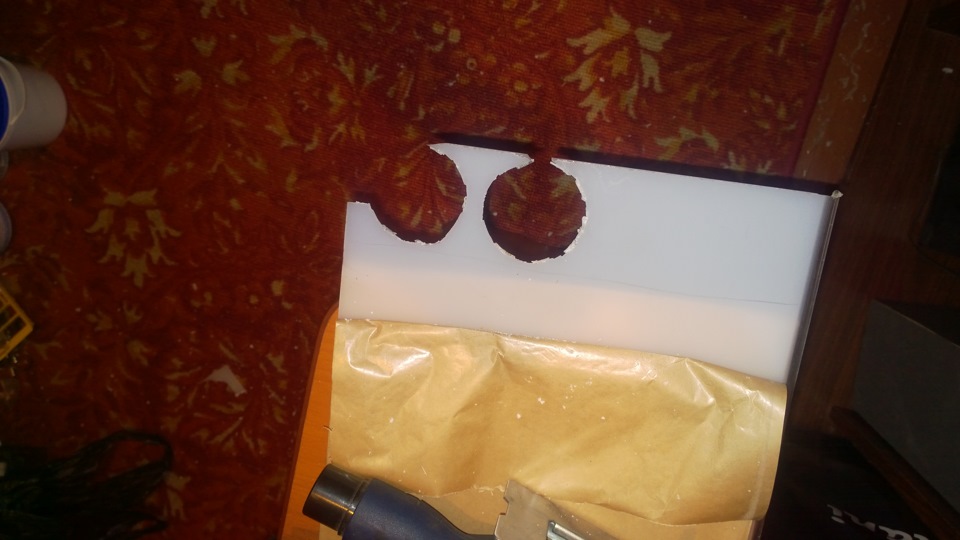

перенесли все на стекло, вооружились лобзиком, вырезали

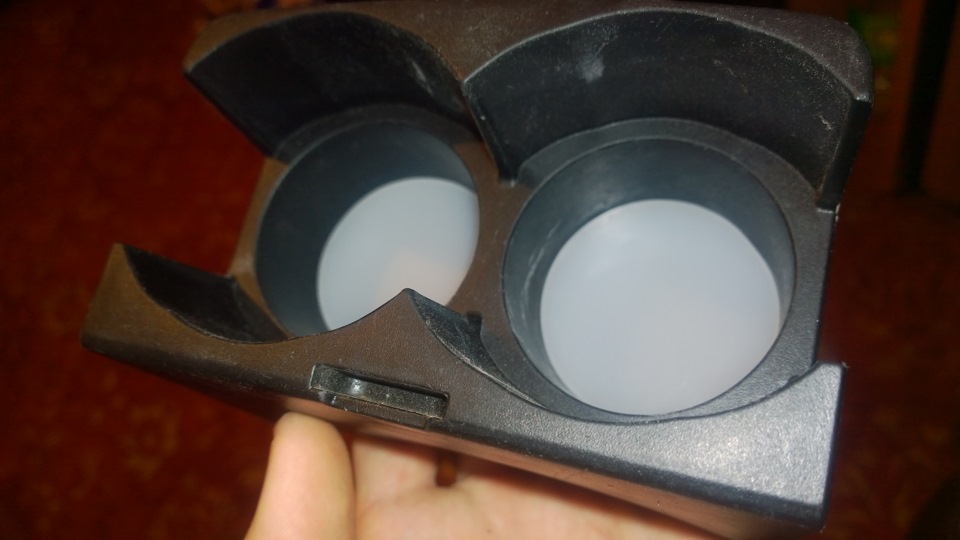

долго мучаем и получаем что то около этого

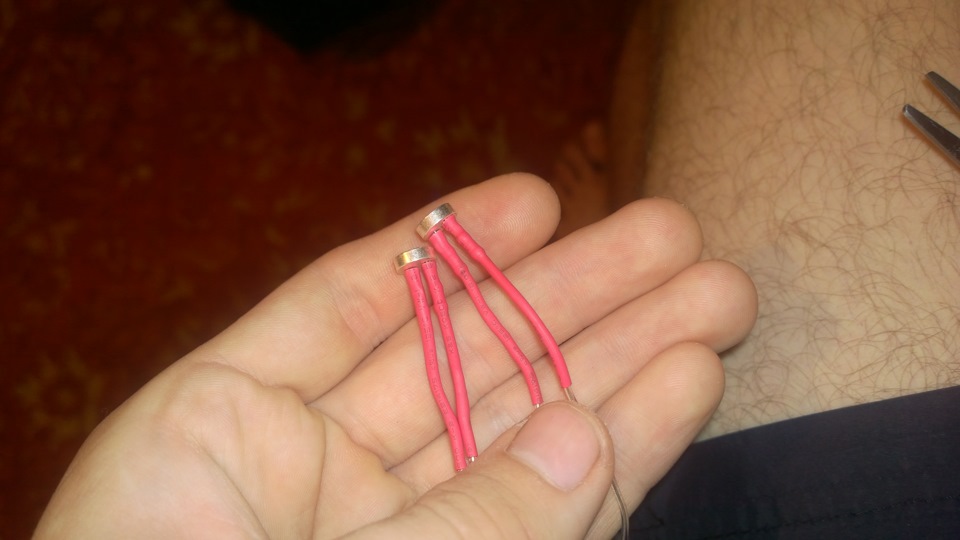

Клеим (эпоксидка), важный момент надо чтобы усы диодов были параллельны стенкам бардачка, первый раз я внимание не обратил, и вследствие подстаканник не становился на место, пришлось переделывать. дело в том что думал от креплений подстаканника место есть оказалось что его нет и диоды (точнее их ноги) надо загнуть по сторонам чтобы все село на место

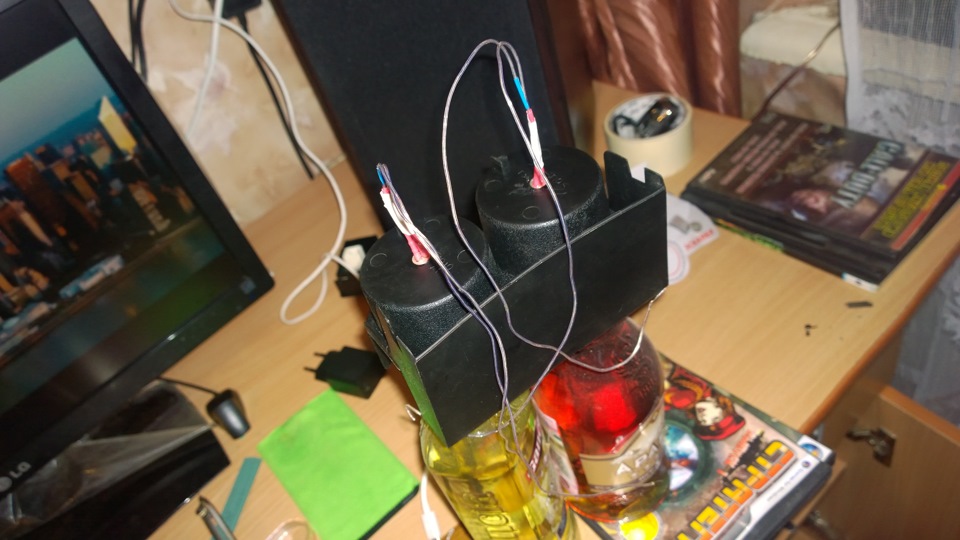

первое испытание, не явилось успешным пленка просвечивает, повторяем процедуру, то есть наклеиваем еще один слой пленки на верх, клеил по мокрому (вспоминаем уроки по клейке тонировки) ибо ровно выставить невозможно с ходов

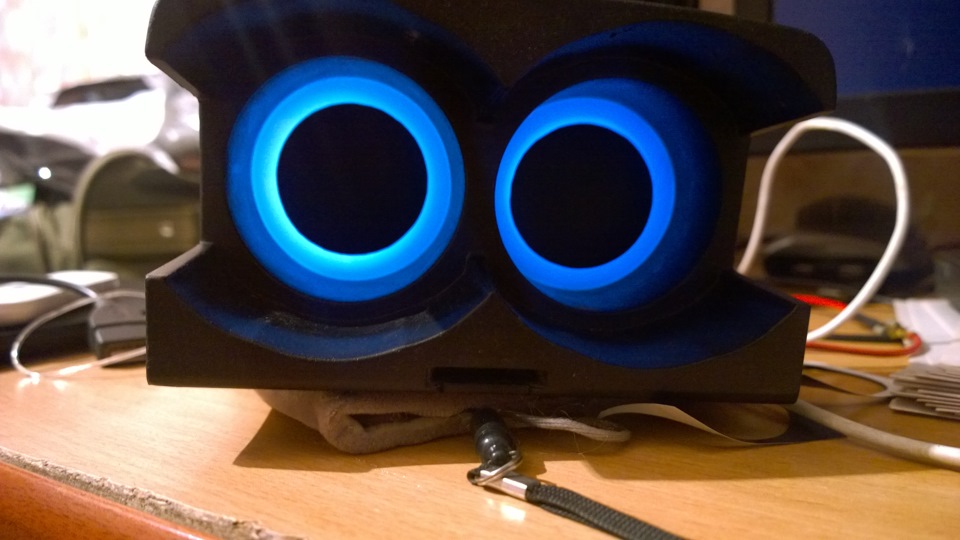

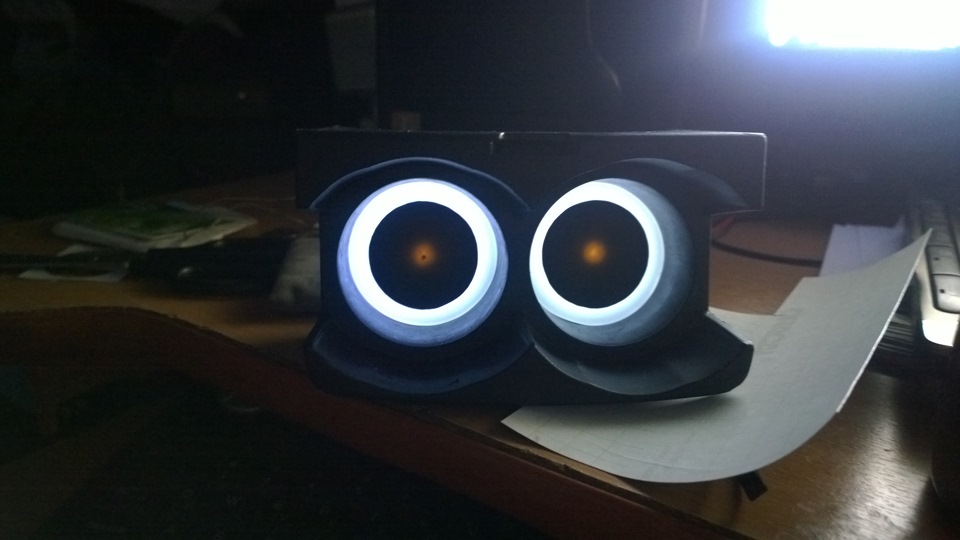

Проверяем еще раз (камера настроена не совсем верно цвет синий почему то получился)

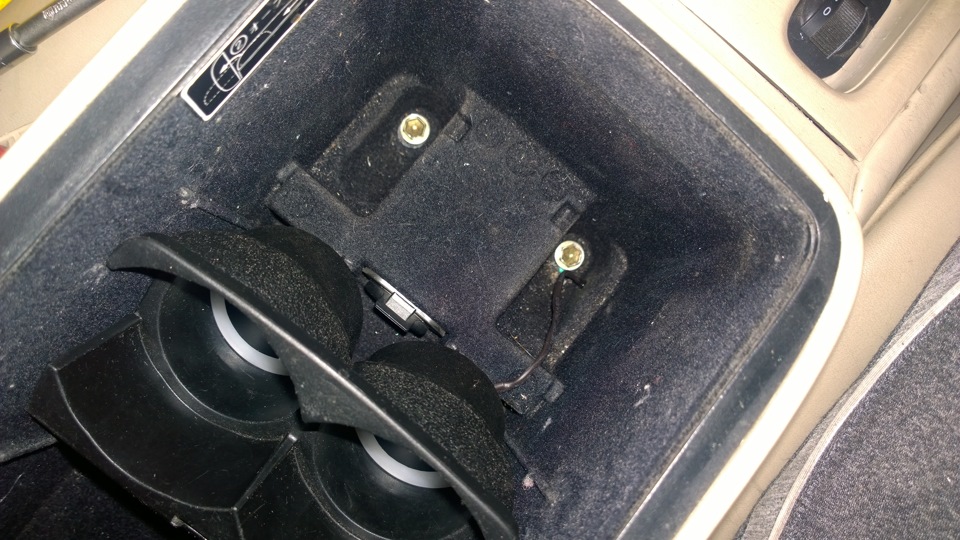

итак принесли в авто, контактный провод решено провести справа внизу, сверлим отверстие, с обратной стороны промазал герметиком, чтобы потом все это дело не гуляло. Обращаем внимание на длину проводка, чтобы потом подстаканник можно было убрать в бардачок для доступа к болтам
Ну а здесь у нас такая жуткая свалка, как разобраться хз, емеля там все свободное место занял. Питание я брал с подсветки селектора (так же где и Емелю запитал). Паяем
