Подсветка для подстаканников в автомобиль
Подсветка подстаканников своими руками
Подсветка подстаканников своими руками, без мам, пап и кредитов!
Замутил себе подсветочку, получилось не так идеально может как с завода, но меня вполне устраивает. стало на много красивее и «понтовее» чтоли))
Выкладываю пост спустя уже пару месяцев как это сделал, но до сих пор любуюсь. Так что если думаете стоит оно того или нет, то однозначно стоит.
И так — как же я это реализовал.
я не стал заказывать готовый комплект с утоновкой болт он, рубль гдето он будето стоить, плюс еще к нам к Казахстан я отдам еще рубль за доставку. дороговато за пару колечков.
Тем более что я дизайнер и умею работать в нужных программах, и у нас есть орг стекло и фрезерный станок.
Снимаем центральную «херню» (не знаю как ее назвать). с бардачком. Описывать не буду, там всё просто, несем ее домой, разбираем — вытаскиваем кольца и ставим обратно эту херню в машину без колец.
В вашем случае можно просто попросить у меня готовый чертеж в кореле и сразу изготовить кольца, заранее. Снимаем мерки, рисуем в кореле, печатаем на бумаге, подгоняем, опять печатаем и ура — всё подходит. отправляем файл на резку на прозрачном орг. стекле толщиной 5мм желательно на лазерный фрезер. у нас такого не было по этому мне пришлось дорабатывать деталь напильником и шкурить вручную.
Дальше я опять снял херню с подлокотником, притащил ее домой, всю разобрал, параллельно зашумил ее чтоб не скрипела и тд.
примеряем кольца — всё идеально, ура)
В авто магазине купил два диода с цоколем в габариты красных 8 диодных, чтоб побольше света было и чтобы не нужно было паять сопротивление и тд. а просто подключить к питанию. Припаял к их ножкам провода. посадочные места нужно было чуть чуть расширить, потом ставим диоды, заливаем термоклеем и подрубаемся в проводку подсветки кнопок подогрева сидений. (фиолетовый +, черный с полоской — )
Изготовление LED подсветки подстаканников
Приветствую, запись первая, поэтому сильно не деремся)
Подсветка подстаканников Toyota Progres
В общем необходимый материал:
-белое матовое орг. стекло
-черная матовая пленка (непрозрачная что очень важно)
-фишка двухконтактная (чтобы наш колхозинг совсем колхозом не выглядел)
-паяльник (канифоль, олово)
-термоусадка
-провод сантиметров 25 двухконтактный
-сами диоды (тип не знаю смотрите на фото)
-герметик
-лобзик
-напильник
-наждачная бумага
-лист формата А4
-ножницы
-циркуль
-эпоксидный клей
-герметик (черный)
-дрель
Приступаем
Берем первым делом в ручки листок бумаги и меряем наши будущие стекла
размер точный так и не выяснен, подгонялось наждачкой
перенесли все на стекло, вооружились лобзиком, вырезали
долго мучаем и получаем что то около этого
Клеим (эпоксидка), важный момент надо чтобы усы диодов были параллельны стенкам бардачка, первый раз я внимание не обратил, и вследствие подстаканник не становился на место, пришлось переделывать. дело в том что думал от креплений подстаканника место есть оказалось что его нет и диоды (точнее их ноги) надо загнуть по сторонам чтобы все село на место
первое испытание, не явилось успешным пленка просвечивает, повторяем процедуру, то есть наклеиваем еще один слой пленки на верх, клеил по мокрому (вспоминаем уроки по клейке тонировки) ибо ровно выставить невозможно с ходов
Проверяем еще раз (камера настроена не совсем верно цвет синий почему то получился)
итак принесли в авто, контактный провод решено провести справа внизу, сверлим отверстие, с обратной стороны промазал герметиком, чтобы потом все это дело не гуляло. Обращаем внимание на длину проводка, чтобы потом подстаканник можно было убрать в бардачок для доступа к болтам
Ну а здесь у нас такая жуткая свалка, как разобраться хз, емеля там все свободное место занял. Питание я брал с подсветки селектора (так же где и Емелю запитал). Паяем
Вариант подсветки «подстаканников»!
Расходные материалы:
1 — Зеркальная само клеящаяся плёнка
2 — Оргстекло
3 — Светодиодная лента (двойной плотности)
4 — Руки — крюки!:):):)
Мануальчик!
1 — Вначале делаем шаблоны из картона.
2 — По этим шаблонам вырезаем из оргстекла детали (коробка из под Компакт-Диска, чтобы меньше занимало глубину подстаканников) по два на каждый «контейнер»!
3 — Одну деталь (нижнюю) из оргстекла обклеиваем зеркальной плёнкой с ДВУХ СТОРОН!, а вторую (верхнюю) с одной стороны!
4 — Кладём на дно подстаканника НИЖНЮЮ деталь
5 — клеем светодиодную ленту по торцу подстаканника, опустив в притык к НИЖНЕЙ детали!
чтобы светодиоды светили друг на друга!
6 — Кладём ВЕРХНЮЮ деталь оргстела на светодиодную ленту ПЛЁНКОЙ К НИЗУ!
(если плёнкой к верху, «тоннель получается не очень глубоким!
При выключенном состоянии, выглядит как буд-то на дне ЗЕРКАЛЬЦЕ!
П.С. Фотоаппарат «мыльница, по этому яркость получилась «безбашенная»!
В действительности, яркость не большая!
Подсветка подстаканников своими руками
Всем привет! Перелопатил кучу постов касаемо подсветки подстаканников и вот решил всё сделать своими руками. Просмотрел много вариантов в инете, но для себя подходящего не нашёл, пришлось всё делать самому.
Инструмент и детали, которые нам понадобятся:
снимаем подстаканники с автомобиля
Вот сами материалы, которые использовал.
Оргстекло брал тонкое, можно сравнить с батарейкой
Вырезаем сперва шаблон из бумаги или картона и переносим на стекло и вырезаем….
Переворачиваем подстаканники и видим крепление, а может и не видим))) у кого как…
я эти крепления у себя срезал….
для того чтобы сделать дырки для светодиодов…
Потом брал оракул и вырезал круги немного меньшим диаметром, чем круги из оргстекла.
Любым клеем склеиваем эти две части…
Потом монтируем, ставим всё где что стояло. Ещё я подложил фольгу под самый низ, чтобы лучше отражало, но этого можно и не делать.
Выглядит всё это хозяйство вот так…
Ночной вариант подсветки. Подсоединил их к подсветки кнопок подогрева сидений. Работой остался доволен, хоть и делал всё в первый раз.
Автор; Сергей Сергеевич Тирасполь, Молдова
Колхоз продолжается. Подсветка подстаканников и ЮСБ 3.0 заднему ряду
Всем дратути! По поводу колхоза)))) Ииии, дело было так…
Машину не стал лишний раз эксплуатировать, когда ролик натяжителя ПВА начал издавать жуткие звуки в воскресный день, и ушел домой. Но сидеть без дела меня очень напрягает, ТВ и соц сети не мое, игрового компа нет — залипнуть негде, мама дочку не отпускает в морозы на гуляния/котки/тубинг…
Решил реализовать давний план с установкой зарядки ЮСБ для пассажиров заднего сиденья и + опять проломилась «крышка» подлокотника. Зарядное 3.0 QC уже с лета лежит в сундуке, ждет своей участи (заказывал на Али). Ну, думаю, настал твой час!)
Снял подлокотник- 2 самореза и снять резиновую ручку рычага ручного тормоза (зимой оказалось не просто, знатно прокачал мышцы кисти пока стянул)
Вновь вспомнил свою старую проблему с разорвавшимся швом чехла ручника, мечтал что теща мне новый сошьет, но мечты иногда столь нереальны)))
В общем, забрал домой подлокотник, разобрал, вымыл, зашил чехол строчкой «Ааа… и так пойдет!», феном сгладил царапки, вновь заклеил треснувшую крышку …

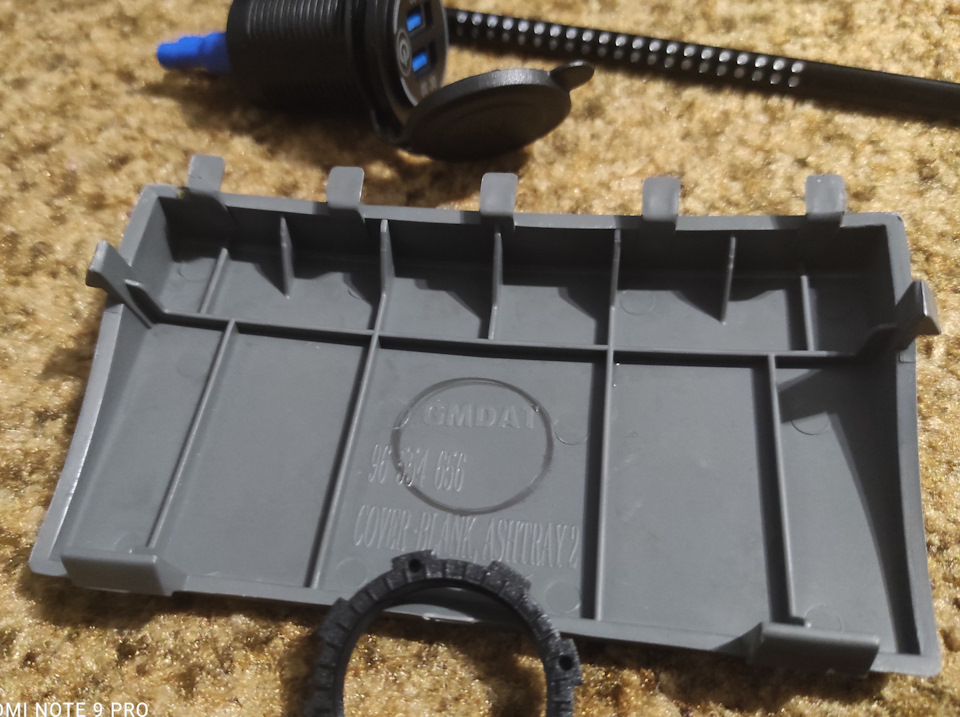

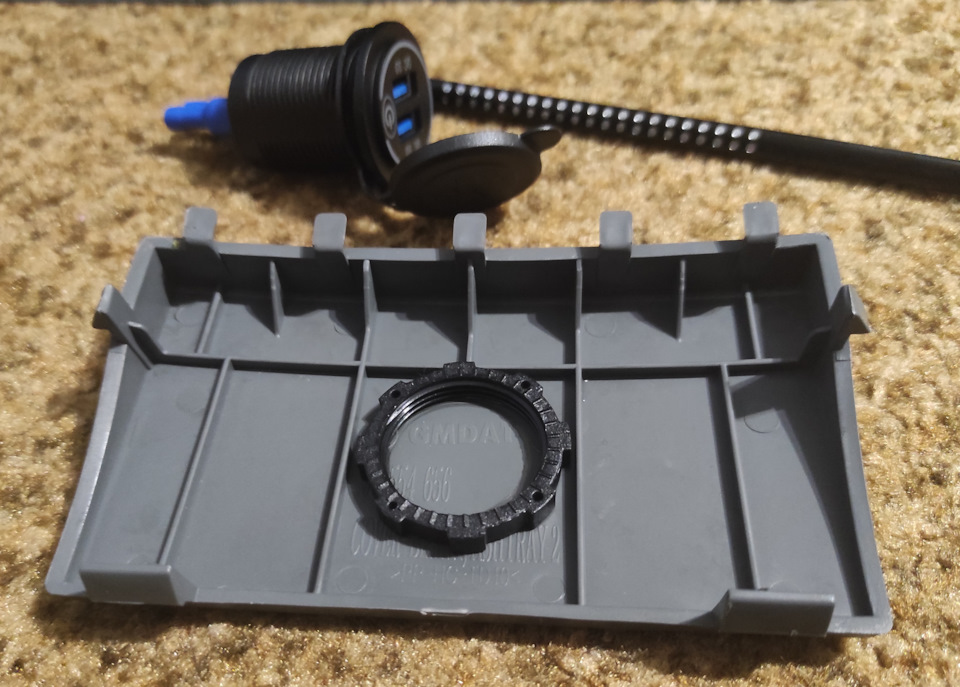

Затем снял заглушку «пепельницы» и наметил желаемое положение будущего зарядника.
Горячим шилом «натыкал дырок», скальпелем вырезал окончательно, напильником все выровнял. Затем вставил зарядник и зафиксировал.
